E2K-C - Capteurs de proximité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité capacitif
Modèle	E2K-C (série E2K-C25M)
Diamètre de la tête de détection	34 mm
Distance de détection réglable	3 à 25 mm
Objets détectables	Métalliques et non métalliques (verre, bois, eau, huile, plastique, etc.)
Alimentation	12 à 24 Vcc (10 à 40 Vcc admissible)
Consommation électrique	10 mA max. à 12 Vcc / 16 mA max. à 24 Vcc
Type de sortie	NPN ou PNP, NO ou NF selon modèle
Courant de commutation max.	200 mA
Fréquence de réponse	70 Hz
Indice de protection	IP66 (IEC 60529)
Température de fonctionnement	-25 °C à 70 °C
Humidité de fonctionnement	35 à 95 % sans condensation
Poids (emballé)	200 g environ
Matériau du boîtier	Résine ABS réfractaire
Longueur de câble	2 m (standard)
Réglage de sensibilité	Potentiomètre (15 ± 3 tours, sans butée)
Voyant de détection	Rouge
Protection intégrée	Inversion de polarité et parasurtenseur
Accessoires fournis	Étrier de fixation Y92E-A34, manuel d'utilisation
Entretien	Nettoyer avec un chiffon sec ; éviter les solvants organiques
Sécurité d'installation	Distance minimale de 80 mm des objets métalliques environnants

FOIRE AUX QUESTIONS - E2K-C OMRON

Comment régler la sensibilité du capteur E2K-C ?

Retirez le capuchon en caoutchouc et tournez le potentiomètre avec un tournevis. Tournez dans le sens horaire pour augmenter la distance de détection, antihoraire pour la diminuer. Le potentiomètre peut faire 15±3 tours réels, puis des tours de glissement sans risque de dommage.

Quels types d'objets le capteur peut-il détecter ?

Le capteur capacitif détecte aussi bien les objets métalliques que non métalliques comme le verre, le bois, l'eau, l'huile, le plastique, etc. La distance de détection varie selon la conductivité et la teneur en eau de l'objet.

Quelle est la différence entre les modèles NO et NF ?

Les modèles NO (normalement ouverts) activent la sortie lorsque l'objet est détecté. Les modèles NF (normalement fermés) désactivent la sortie lors de la détection. Consultez le schéma de câblage pour votre modèle.

Quelle tension d'alimentation est requise ?

L'alimentation doit être une tension continue de 12 à 24 Vcc (avec ondulation max. 10%). La plage de fonctionnement réelle va de 10 à 40 Vcc.

Le capteur peut-il détecter à travers une paroi non métallique ?

Oui, mais la distance de détection sera réduite. Pour détecter dans un récipient métallique, une fenêtre non métallique est nécessaire.

Quel est le temps de réponse du capteur ?

La fréquence de réponse est de 70 Hz, ce qui correspond à un temps de réponse d'environ 14 ms.

Comment nettoyer le capteur ?

Utilisez un chiffon sec pour nettoyer le boîtier. Évitez les solvants organiques car ils peuvent endommager la résine ABS.

Quel est l'indice de protection du E2K-C ?

Le capteur est certifié IP66 selon IEC 60529, ce qui le protège contre les poussières et les jets d'eau puissants.

Quels accessoires sont fournis avec le capteur ?

Un étrier de fixation Y92E-A34 et un manuel d'utilisation sont inclus. L'étrier permet un montage en L.

Comment éviter les interférences mutuelles entre deux capteurs ?

Espacez les détecteurs de plus de 100 mm, que ce soit en montage face à face ou parallèle.

MODE D'EMPLOI E2K-C OMRON

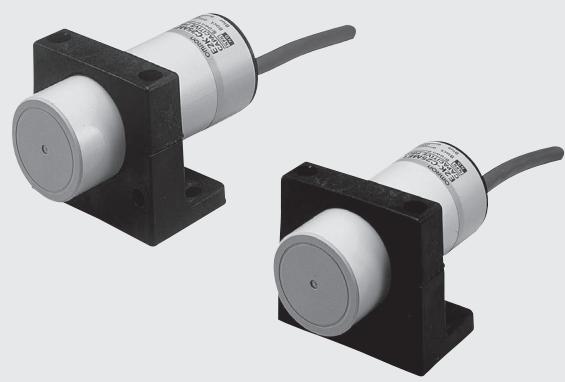

Détecteur de proximité capacitif à sensibilité réglable

• Détecte les objets métalliques et non métalliques (verre, bois, eau, huile, plastique, etc.) sans contact direct.
• Modèles c. c. avec label CE.

C E

Informations pour la commande

Capteurs

Forme	Portée				Référence
					Type de sortie	Fonctionnement
						NO	NF
Non blindré34 mm de dia.			3 à 25 mm		NPN c.c. 3 filspNP c.c. 3 fils	E2K-C25ME1E2-KC25MF1	E2K-C25ME2E2K-C25MF2

Accessoires (à commander séparément)

Etrier de fixation

Forme	Référence	Quantité	Remarques
	Y92E-A34	1	Fourni avec le produit.

Valeurs nominales / Performances

Référence		E2K-C25M□1	E2K-C25M□2
Portée *		25 mm
Plage ajustable de la distance de détction		3 à 25 mm
Objet à-detector		Conducteurs et dielectriques
Objet à-detector standard		Avec métal mis à la terre : 50 x 50 x 1t mm
Distance différentielle		15 % max. de la distance de détction (pour un réglage à 25 mm ±10 % avec un objet standard)
Fréquence de réponse		70 Hz
Alimentation (plage de tension de fonctionnement)		12 à 24 Vc.c., ondulation (p-p) : 10 % max., (10 à 40 Vc.c.)
Consommation		Modèles E : 10 mA max. à 12 Vc.c., 16 mA max. à 24 Vc.c.
Courant de fuite		Modèles Y : 1 mA max. à 100 Vc.a. (50 / 60 Hz) avec sortie OFF, 2 mA max. à 200 Vc.a. (50 / 60 Hz) avec sortie OFF.
Sortie de contrôle	Capacité de commutation	200 mA max.
	Tension résiduelle	2 V max. (sous un courant de charge de 200 mA avec une longueur de cable de 2 m)
Voyant		Voyant de détction (rouge)
Fonctionnement (avec rapprochement de l'objet à-detector)		Modèles E1, Y1 : NO Modèles E2, Y2 : NF
Circuits de protection		Protection contre les connexions inverses et parasurtenseur
Température ambiente		Fonctionnement / Stockage : -25 °C à 70 °C (sans givrage ni condensation)
Humidité ambiente		Fonctionnement / Stockage : 35 à 95 % (sans condensation)
Influence de la température		±15 % max. de la distance de détction à 23 °C dans la plage de température de -10 à 55 °C
Influence de la tension		±2 % max. de la distance de détction à une tension comprise entre 85 et 115 % de la tension d'alimentation nominale
Résistance d'isolation		50 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidity diélectrique		1 000 Vc.a., 50 / 60 Hz pendant 1 min entre les pièces sous tension et le boîtier
Résistance aux vibrations		Double amplitude de 10 à 55 Hz et 1,5 mm pendant 2 heures, dans chacune des directions X, Y et Z
Résistance aux chocs		Destruction : 500 m / s² pour 10 fois chacune dans les directions X, Y et Z
Structure protectrice		IEC 60529 IP66
Méthode de connexion		Modèles précâblés (longueur standard : 2 m)
Poids (emballé)		200 g env.
Matériau	Boîtier	Résine ABS réfractaire
	Surface de détction
Accessoires		Etrier de fixation, manuel d'utilisation

• Les distances indiquées sont les distances de détection applicables aux objets à détecter standard. Pour les distances de détection applicables à d'autres types d'objets, se reporter aux données techniques.

Caractéristiques générales (types)

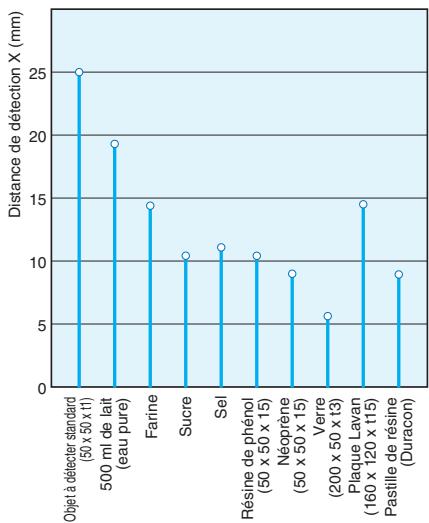

Changement de la distance de détection en fonction de l'objet à détecter (type)

Modèles c.c. à 3 fils

Fonctionnement	Référence	Histogramme	Circuit de sortie
NO	E2K-C25ME1	Objet à détector Charge(entre fils marron et noir)Tension de sortie(entre les fils noir et bleu)Voyant de fonctionnement (rouge)	Marron+V Charge Sortie*1 Bleu 0 V *1. 200 mA max.(courant de charge) *2. Quand un transistor est connecté
NF	E2K-C25ME2	Objet à détector Charge(entre fils marron et noir)Tension de sortie(entre les fils noir et bleu)Voyant de fonctionnement (rouge)	*1. 200 mA max.(courant de charge) *2. Quand un transistor est connecté
NO	E2K-C25MF1	Objet à détector Charge(entre fils marron et noir)Tension de sortie(entre les fils noir et bleu)Voyant de fonctionnement (rouge)	Marron+V Charge Sortie 100Ω Bleu 0 V *1. Courant de sortie maximal : 200 mA *2. Le courant circule dans cette direction si le circuit incorpore le transistor.
NF	E2K-C25MF2	Objet à détector Charge(entre fils marron et noir)Tension de sortie(entre les fils noir et bleu)Voyant de fonctionnement (rouge)	*1. Courant de sortie maximal : 200 mA *2. Le courant circule dans cette direction si le circuit incorpore le transistor.

Réglage de sensibilité

Retirer le capuchon arrêté en caoutchouc du E2K-C et tournez le potentiomètre pour régler la sensibilité du E2K-C.

La distance de détection augmente en tournant le potentiomètre dans le sens des aiguilles d'une montre et diminue en tournant dans le sens inverse. Le potentiomètre peut faire 15 ± 3 tours réels, puis des tours de glissement car il n'a pas de butée. Les tours de glissement ne risquent pas d'endommager le potentiomètre.

1. Tourner lentement le potentiomètre dans le sens des aiguilles d'une montre jusqu'à ce que le E2K-C s'allume sans objet à détecter.

Potentiometre

Arrêtez de tourner le potentiomètre au moment où E2K-C passe OFF.

1. Tourner le potentiomètre dans le sens inverse des aiguilles d'une montre jusqu'à ce que E2K-C s'éteigne avec l'objet à détecter place à portée de détection.

Potentiometre

Arrêter de tourner le potentiomètre au moment où E2K-C appelle OFF.

1. L'E2K-C fonctionnera de manière stable s'il existe une différence de 1,5 tour ou plus entre les deux réglages précédents.

1. Régler le potentielmètre à mi-distance entre ces deux points.

1. Si la distance de chaque objet à détecter est variable, effectuer l'étape 2 en plaçant l'objet à détecter à la distance maximale de détection à appliquer.

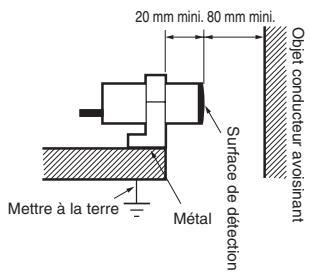

Effets du métal ayant un effet irritant

Durant l'installation du détecteur de proximité, prévoir une distance de 80 mm min. avec les objets métalliques avoisinants pour empêcher l'interférence des objets métalliques différents de l'objet à détecter.

Si le détecteur est installé avec l'étrier de fixation en L, prévoir une distance de 20 mm min. entre la face de la tête de détection et l'étrier.

Interférences mutuelles

Espacer les deux détecteurs de plus de 100 mm pour empêcher les interférences mutuelles.

Montage face à face

Montage parallèle

Effet d'un champ électromagnétique haute fréquence

Le E2K-C risque de dysfonctionner en présence d'un appareil de lavage à ultrasons, d'un générateur à haute fréquence, d'un émetteur récepteur ou d'un onduleur à proximité.

Objet à détecter

• Matériau de l'objet à détecter. L'E2K-C peut détecter quasiment tout type d'objet. Toutefois, la distance de détection de l'E2K-C varie en fonction des caractéristiques électriques de l'objet, comme sa conductance et son inductance, ainsi que sa teneur en eau et sa capacité. La distance maximale de détection de l'E2K-C sera disponible si l'objet est métallique et mis à la terre.
• Détection indirecte. Pour la détection d'objets dans des récipients métalliques, chaque récipient métallique doit avoir une fenêtre non métallique.

Solvants organiques

Le E2K-C possède un boîtier en résine ABS résistant à la chaleur. S'assurer que le boîtier est dépourvu de solvants organiques et de solutions contenant des solvants organiques.

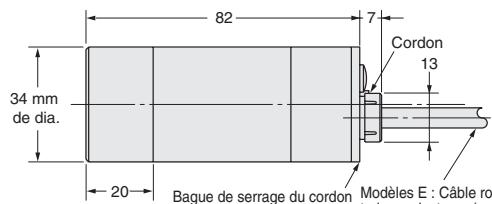

Capteurs

E2K-C25M□□

Trou de vis pour réglage de la sensibilité Modèle E: Câble rond à gaine en vinyle de 6 dia., trois conducteurs (coupe transversale : 0,5 mm², diamètre isolant : 1,9 mm) Longueur standard : 2 m Modèle Y: Câble rond à gaine en vinyle de 6 dia., deux conducteurs (coupe transversale : 0,5 mm², diamètre isolant : 1,9 mm) Longueur standard : 2 m * Modèles E : voyant de détection (rouge); modèles Y : voyant de fonctionnement (rouge)

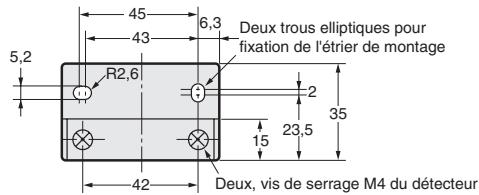

Étrier montage en l y92e-a34

Trous de fixation du détecteur Deux trous de fixation de 5,5 de dia. * Les trous ne sont pas percés droit dedans. Percer les trous avant de les utiliser.

* Joint au produit.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527
