Type de produit	Capteur de proximité
Marque	OMRON
Modèle	E2EL
Catégorie	Capteurs de proximité
Diamètres disponibles	Ø6,5 mm et M8
Longueurs disponibles	30 mm, 32 mm, 45 mm, 47 mm (câblés); 45 mm, 47 mm, 54 mm, 56 mm (connecteur)
Types de montage	Blindé et non blindé
Distance de fonctionnement	1,5 mm ou 2,0 mm selon modèle
Fréquence de réponse max.	5 kHz (modèles laiton), 4 kHz (modèles acier inoxydable)
Tension d'alimentation	10 à 35 Vc.c. (nominale 24 Vc.c.)
Consommation	15 mA max. à 24 Vc.c.
Sorties disponibles	NPN NO/NF, PNP NO/NF
Courant de charge max.	200 mA
Protection du circuit	Inversion de polarité, courts-circuits de sortie
Indicateur de fonctionnement	Voyant jaune
Température ambiante	-25°C à 70°C
Humidité	35 à 95 %
Indice de protection	IP67 (EN 60947-1)
Matériau du boîtier	Laiton ou acier inoxydable 1.4305 (AISI 303)
Connexion	Câble PVC 2 m (3x0,14 mm²) ou connecteur M8/M12
Poids (modèles câblés)	Environ 43 à 50 g selon longueur
Poids (modèles connecteur)	Environ 8 à 15 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Éviter l'eau et les solvants.
Sécurité	Ne pas dépasser la tension nominale, ne pas court-circuiter la charge, éviter les gaz chimiques et l'immersion.
Pièces détachées et réparabilité	Câbles de rechange disponibles sur demande (PUR, longueurs variables). Connecteurs M8/M12.
Informations générales	Conforme CE, EN 60947-5-2. Temps de réinitialisation : 100 ms après mise sous tension.

FOIRE AUX QUESTIONS - E2EL OMRON

Quelle est la différence entre un capteur blindé et non blindé ?

Un capteur blindé peut être encastré dans du métal sans affecter ses performances, tandis qu'un capteur non blindé nécessite une zone libre autour de la face de détection. Les modèles non blindés ont généralement une portée légèrement plus longue.

Comment choisir entre une sortie NPN et PNP ?

Le choix dépend de votre système de commande. Les sorties NPN (sinking) commutent la masse, les sorties PNP (sourcing) commutent le positif. Vérifiez la logique de votre automate ou relais.

Quelle est la tension d'alimentation recommandée ?

La tension d'alimentation est de 10 à 35 Vc.c., avec une tension nominale de 24 Vc.c. Ne pas utiliser de tension alternative (24 Vc.a.) sous peine de détruire le capteur.

Comment câbler le capteur ?

Respectez le code couleur : marron pour l'alimentation (+), bleu pour le commun (0V), noir pour la sortie. Ne pas inverser la polarité ni court-circuiter la charge. Utilisez une alimentation avec transformateur isolé.

Quelle est la distance de détection maximale ?

La distance de fonctionnement est de 1,5 mm ou 2,0 mm selon le modèle, avec une tolérance de ±10 %. Pour une détection fiable, tenez compte du matériau et de la taille de l'objet.

Peut-on utiliser ce capteur en extérieur ou dans l'eau ?

Non, le capteur est IP67 mais n'est pas conçu pour une utilisation en extérieur, sous la pluie ou immergé. Protégez-le des projections d'eau et d'huile pour garantir sa longévité.

Comment installer plusieurs capteurs en série (AND) ?

Pour une connexion série, respectez la condition : iL + (N-1) x i ≤ courant max de sortie et VS - N x VR ≥ tension de fonctionnement de la charge. Avec un relais MY 24 Vc.c., ne connectez pas plus de 2 capteurs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'alimentation, le câblage, la distance et la nature de l'objet (métaux ferreux uniquement). Assurez-vous que l'objet est suffisamment grand (taille standard). Nettoyez la face de détection.

Quelle est la fréquence de réponse maximale ?

Pour les modèles en laiton, la fréquence de réponse est de 5 kHz. Pour les modèles en acier inoxydable, elle est de 4 kHz. Convient aux applications à grande vitesse.

Quels sont les accessoires disponibles ?

Des câbles PUR de différentes longueurs sont disponibles sur demande. Les modèles à connecteur utilisent des connecteurs M8 ou M12. Aucune autre pièce détachée n'est fournie.

MODE D'EMPLOI E2EL OMRON

Augmentation de la fréquence de réponse pour les applications à grande vitesse.

• Fréquence de commutation de 5 kHz max. Bof tier M8 ou 6,5 mm de dia.
• Boîtier en laiton ou en acier inoxydable.

C E

Informations pour la commande

Modèles câblés

Boîtier en laiton

Diamètre	Longueur	Type	Portée	Sortie
				NPN / NO	NPN / NF	PNP / NO	PNP / NF
Ø 6,5	30 mm	Blindé	1,5 mm	E2EL-C1R5E1 2M	E2EL-C1R5E2 2M	E2EL-C1R5F1 2M	E2EL-C1R5F2 2M
	32 mm	Non blindé	2,0 mm	E2EL-C2ME1 2M	E2EL-C2ME2 2M	E2EL-C2MF1 2M	E2EL-C2MF2 2M
	45 mm	Blindé	1,5 mm	E2EL-C1R5E1-L 2M	E2EL-C1R5E2-L 2M	E2EL-C1R5F1-L 2M	E2EL-C1R5F2-L 2M
	47 mm	Non blindé	2,0 mm	E2EL-C2ME1-L 2M	E2EL-C2ME2-L 2M	E2EL-C2MF1-L 2M	E2EL-C2MF2-L 2M
M8	30 mm	Blindé	1,5 mm	E2EL-X1R5E1 2M	E2EL-X1R5E2 2M	E2EL-X1R5F1 2M	E2EL-X1R5F2 2M
	32 mm	Non blindé	2,0 mm	E2EL-X2ME1 2M	E2EL-X2ME2 2M	E2EL-X2MF1 2M	E2EL-X2MF2 2M
	45 mm	Blindé	1,5 mm	E2EL-X1R5E1-L 2M	E2EL-X1R5E2-L 2M	E2EL-X1R5F1-L 2M	E2EL-X1R5F2-L 2M
	47 mm	Non blindé	2,0 mm	E2EL-X2ME1-L 2M	E2EL-X2ME2-L 2M	E2EL-X2MF1-L 2M	E2EL-X2MF2-L 2M

Boîtier en acier inoxydable

Diamètre	Longueur	Type	Portée	Sortie
				NPN / NO	NPN / NF	PNP / NO	PNP / NF
Ø 6,5	30 mm	Blindé	2,0 mm	E2EL-C2E1-DS 2M	E2EL-C2E2-DS 2M	E2EL-C2F1-DS 2M	E2EL-C2F2-DS 2M
	45 mm	Blindé	2,0 mm	E2EL-C2E1-DSL 2M	E2EL-C2E2-DSL 2M	E2EL-C2F1-DSL 2M	E2EL-C2F2-DSL 2M
M8	30 mm	Blindé	2,0 mm	E2EL-X2E1-DS 2M	E2EL-X2E2-DS 2M	E2EL-X2F1-DS 2M	E2EL-X2F2-DS 2M
	45 mm	Blindé	2,0 mm	E2EL-X2E1-DSL 2M	E2EL-X2E2-DSL 2M	E2EL-X2F1-DSL 2M	E2EL-X2F2-DSL 2M

Modèles à connecteur

Boîtier en laiton

Diamètre	Longueur	Type	Portée	Sortie
				NPN / NO	NPN / NF	PNP / NO	PNP / NF
Ø 6,5 / Connecteur M8	45 mm	Blindé	1,5 mm	E2EL-C1R5E1-M3	E2EL-C1R5E2-M3	E2EL-C1R5F1-M3	E2EL-C1R5F2-M3
	47 mm	Non blindé	2,0 mm	E2EL-C2ME1-M3	E2EL-C2ME2-M3	E2EL-C2MF1-M3	E2EL-C2MF2-M3
	54 mm	Blindé	1,5 mm	E2EL-C1R5E1-M3L	E2EL-C1R5E2-M3L	E2EL-C1R5F1-M3L	E2EL-C1R5F2-M3L
	56 mm	Non blindé	2,0 mm	E2EL-C2ME1-M3L	E2EL-C2ME2-M3L	E2EL-C2MF1-M3L	E2EL-C2MF2-M3L
M8 / Connecteur M8	45 mm	Blindé	1,5 mm	E2EL-X1R5E1-M3	E2EL-X1R5E2-M3	E2EL-X1R5F1-M3	E2EL-X1R5F2-M3
	47 mm	Non blindé	2,0 mm	E2EL-X2ME1-M3	E2EL-X2ME2-M3	E2EL-X2MF1-M3	E2EL-X2MF2-M3
	54 mm	Blindé	1,5 mm	E2EL-X1R5E1-M3L	E2EL-X1R5E2-M3L	E2EL-X1R5F1-M3L	E2EL-X1R5F2-M3L
	56 mm	Non blindé	2,0 mm	E2EL-X2ME1-M3L	E2EL-X2ME2-M3L	E2EL-X2MF1-M3L	E2EL-X2MF2-M3L
M8 / Connecteur M12	44 mm	Blindé	1,5 mm	E2EL-X1R5E1-M1	E2EL-X1R5E2-M1	E2EL-X1R5F1-M1	E2EL-X1R5F2-M1
	46 mm	Non blindé	2,0 mm	E2EL-X2ME1-M1	E2EL-X2ME2-M1	E2EL-X2MF1-M1	E2EL-X2MF2-M1
	60 mm	Blindé	1,5 mm	E2EL-X1R5E1-M1L	E2EL-X1R5E2-M1L	E2EL-X1R5F1-M1L	E2EL-X1R5F2-M1L
	62 mm	Non blindé	2,0 mm	E2EL-X2ME1-M1L	E2EL-X2ME2-M1L	E2EL-X2MF1-M1L	E2EL-X2MF2-M1L

Modèles en laiton

Type		Ø 6,5		M8
Tension de fonctionnement		10 à 35 Vc.c.
Tension d'alimentation nominale		24 Vc.c.
Consommation		15 mA max. à 24 Vc.c.
Objet à détector		Métaux ferreux
Boîtier (s=blindé, n=non blindré) *1		s	n	s	n
Distance de fonctionnement en mm		1,5	2,0	1,5	2,0
Tolérance de la distance de fonctionnement		±10 %
Taille standard de l'objet à détector en mm (L x l x H, FE 37)		6,5 x 6,5 x 1		8 x 8 x 1
Déplacement différentiel		1 % ... 15 % de la distance de fonctionnement
Fréquence de réponse maxi. en kHz		5,0
Sortie de contrôle	Type	E2EL-... Type E1 : NPN-NO
		Type E2 : NPN-NF
		Type F1 : PNP-NO
		Type F2 : PNP-NF
	Charge maxi.	200 mA
	Chute de tension ON maxi.	2,5 Vc.c. (pour un courant de charge de 200 mA et 2 m de cable)
Protection du circuit		Inversions de polarité, courts-circuits de sortie
Voyant		Voyant de fonctionnement (jaune)
Température ambiente		Fonctionnement : -25° à 70 °C
Humidité		35 à 95 %
Influence de la température		±10 % max. de Sn à 23 °C dans une gamme de température com-prise entre -25° et 70 °C
Rigidité diélectrique		1 500 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Compatibility électromagnétique CEM		EN 60947-5-2
Résistance aux vibrations		Destruction : 10 à 70 Hz, 1,5 mm amplitude double pour 1 heures dans chacune des directions X, Y et Z
Résistance aux chocs		Destruction : 300 m / s² (30 G environ) 6 fois, dans chacune des directions X, Y et Z
Degré d'étanchéité		IP 67 (EN 60947-1)
Connexion *2	Pré-câblé	Câble PVC de 2 m, 3 x 0,14 mm²
	Connecteur	Connecteur M8
Poids en g	Pré-câblé	long	45	50
		court	43	48
	Connecteur	long	10	15
		court	8	13
Matériau		Boîtier	Laiton
		Face de détention	PBTP

1. Pour de plus amples informations de montage, reportez-vous à la page D-105. 2. Câble PUR et longueurs variables sur demande.

Modèles en acier inoxydable

Type		Ø 6,5	M8
Tension de fonctionnement		10 à 35 Vc.c.
Tension d'alimentation nominale		24 Vc.c.
Consommation		15 mA max. à 24 Vc.c.
Objet à détector		Métaux ferreux
Montage *1		blindé
Distance de fonctionnement en mm		2,0
Tolérance de la distance de fonctionnement		±10 %
Taille standard de l'objet à détector en mm (L x l x H, FE 37)		6,5 x 6,5 x 1	8 x 8 x 1
Déplacement différentiel		1 % ... 15 % de la distance de fonctionnement
Fréquence de réponse maxi. en kHz		4,0
Sortie de contrôle	Type	E2EL-... Type E1 : NPN-NOType E2 : NPN-NFType F1 : PNP-NOType F2 : PNP-NF
	Charge maxi.	200 mA
	Chute de tensionON maxi.	2,5 Vc.c. (pour un courant de charge de 200 mA et 2 m de câble)
Protection du circuit		Inversions de polarité, courts-circuits de sortie
Voyant		Voyant de fonctionnement (jaune)
Température ambiente		Fonctionnement : -25° à 70 °C
Humidité		35 à 95 %
Influence de la température		±10 % max. de Sn à 23 °C dans une gamme de température comprise entre-25° et 70 °C
Rigidité diélectrique		1 500 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Compatibilité electromagnétique CEM		EN 60947-5-2
Résistance aux vibrations		Destruction : 10 à 70 Hz, 1,5 mm amplitude double pour 1 heures danschacune des directions X, Y et Z
Résistance aux chocs		Destruction : 300 m / s² (30 G environ) 6 fois, dans chacune des directionsX, Y et Z
Degré d'étanchéité		IP 67 (EN 60947-1)
Connexion *2	Pré-câblé	Câble PVC de 2 m, 3 x 0,14 mm²
	Connecteur	-	Connecteur M8
Poids en g	Pré-câblélong	45	50
	court	43	48
	Connecteurlong	-	10
	court	-	-
Matériau	Boîtier	Acier inoxydable 1 4305 / AISI 303
	Face de détetection	PBTP

1. Pour de plus amples informations de montage, reportez-vous à la page D-105. 2. Câble PUR et longueurs variables sur demande.

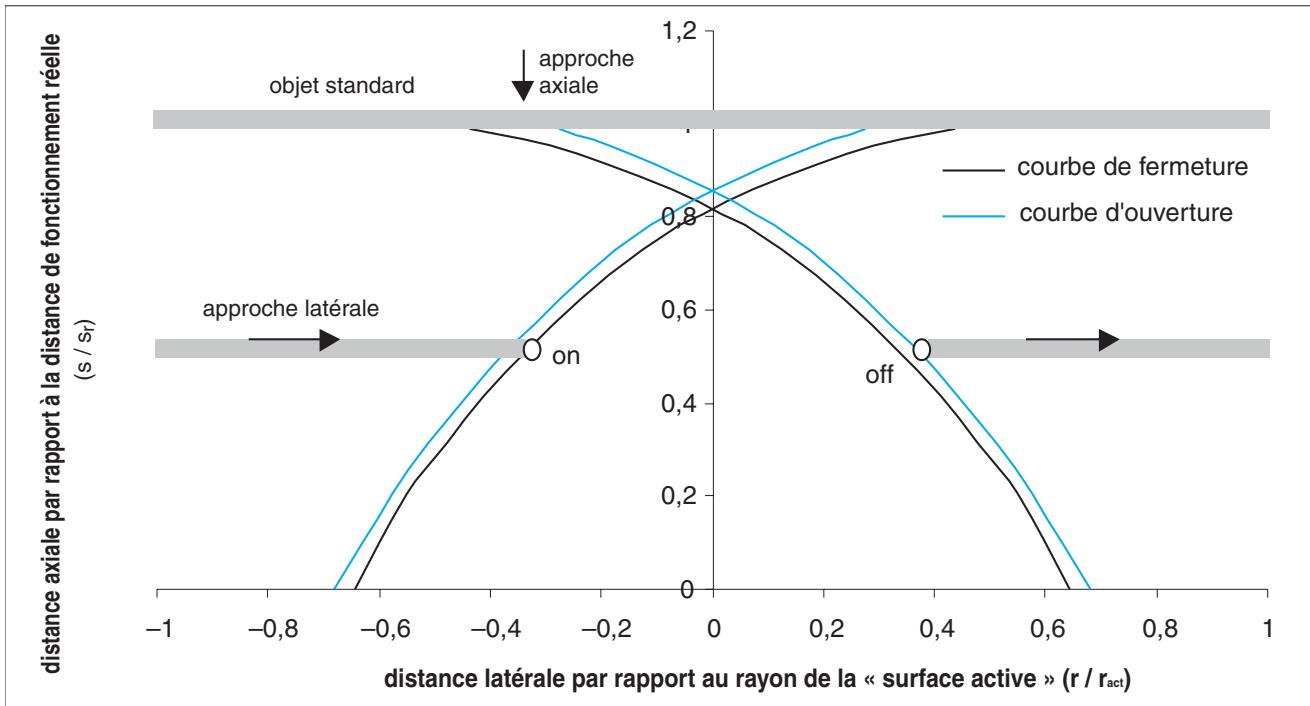

Caractéristiques normalisées pour approche latérale

Schéma du circuit de sortie et historique

E2EL-□E Sortie NPN

E2EL-□F Sortie PNP E2EL-□E Sortie NPN

Objet à détecter

Voyant jaune

Sortie de contrôle

E2EL-□FSortie PNP

Objet à détecter

Voyant jaune

Sortie de contrôle

Disposition des broches pour les modèles à connecteur

1. Connecteur M8 (vue des broches)

2. Connecteur M12 (vue des broches)

Modèles câblés

E2EL-C1□R5 2M, E2EL-C2□DS 2M

Modèles à connecteur

E2EL-C1R5□-M3

E2EL-C2M□-M3

E2EL-C1R5□-M3L

E2EL-C2M□-M3L

E2EL-X1R5□-M3

E2EL-X2M□-M3

E2EL-X1R5□-M3L, E2EL-X2 DM3S

E2EL-X2M□-M3L

E2EL-X1R5□-M1

E2EL-X2M□-M1

E2EL-X1R5-M1L

E2EL-X2M□-M1L

Installation

Attention

	Exemples
Alimentation Ne pas imposer une tension excessive au E2EL car cela risque de le faire explodeur ou brûler. Ne pas imposer une tension de 24 Vc.a. à un modèle E2EL car cela risque de le faire explodeur ou brûler.	Marron Capteur Noir Incorrect
Court-circuit de la charge Ne pas court-circuiter la charge car cela risque de faire explodeur ou brûler le E2EL. La protection contre les courts-circuits du modèle E2EL fonctionnera si la polarité de la tension d'alimentation imposée est incorrecte et comprise dans la plage de tension nominale.	Marron Capteur Noir Incorrect
Câblage Câbler correctement le modele E2EL et la charge car sinon cela risque de le faire explodeur ou brûler.	Marron Capteur Noir Incorrect

Installation

Temps de réinitialisation de l'alimentation

Le détecteur de proximité est prêt à fonctionner 100 ms après la mise sous tension. Si des alimentations séparées sont connectées au détecteur de proximité et à la charge, prenez soin de mettre sous tension le détecteur de proximité avant la charge.

Mise hors tension

Le détecteur de proximité peut émettre un signal d'impulsion lorsqu'il est mis hors tension. Il est conseillé de mettre la charge hors tension avant de mettre le détecteur de proximité hors tension. Transformateur électrique

Si vous utilisez une alimentation c. c., vérifiez qu'elle contient un transformateur isolé. N'utilisez pas d'alimentation c. c. contenant un transformateur automatique.

Objet à détecter

Revêtement métallique :

la distance de détection du détecteur de proximité dépend du revêtement métallique des objets à détector.

Câblage

Lignes à haute tension

Câblage dans un conduit métallique

Si une ligne d'alimentation ou une ligne à haute tension se situe à proximité du cable du détecteur de proximité, passez le cable à travers un conduit métallique indépendant pour protéger le détecteur de proximité contre les dommages ou les défaillances.

Force de traction du noyau

Ne pas tirer sur le câble avec une force de traction supérieure à : force de traction (N) = 20 x diamètre du câble (mm)

Installation

Le détecteur de proximité ne doit pas être soumis à des chocs brusques lors de son installation, sans quoi il perdrait son étanchéité ou serait endommagé.

Environnement

Etanchéité

N'utilisez pas le détecteur de proximité dans l'eau, en extérieur ou sous la pluie.

Environnement de fonctionnement

Utilisez toujours le détecteur de proximité dans la plage de température ambianterequise et ne l'utilisez pas en extérieur de manière à préserver sa fiabilité et sa longévité. Bien que le détecteur de proximité soit étanche, il est recommandé de le protéger contre les projections d'eau ou d'huile de manière à préserver sa fiabilité et sa longévité. N'utilisez pas le détecteur de proximité dans un environnement où des gaz chimiques seraient présents (par exemple des gaz acides ou alcalins ou à base d'acide nitrique, chromique ou sulfurique concentré).

	Exemples
AND (installation en série)	Correct	Les détecteurs connectés ensemble doivent satisfaire aux conditions suivantes :iL + (N-1) x i = Limite supérieure de la sortie de contrôle de chaque détectorVS - N x VR = Tension de fonctionnement de la chargeN = Nombre de détecteursVR = Tension résiduelle de chaque détectorVS = Tension d'alimentationi = Consommation du détectoriL = Courant de chargeSi le relais MY fonctionnant à 24 Vc.c. est utilisé comme charge, il n'est pas possible de connecter plus de deux détecteurs deproximité à la charge.
OR (installation en paralleôle)	Correct	Le nombre de détecteurs installés en paralleôle varie selon le modele du détector de proximité.

Modèles blindés :

Les modèles blindés peuvent être encastrés dans des plaques métalliques sans que leur performance soit affectée. Une distance minimum de 3 cm est nécessaire entre la surface active et une surface métallique placée devant l'appareil (fig. 1).

Pour les modèles blindés SUS, les distances minimums suivantes doivent être respectées afin que la performance ne soit pas affectée (voir fig. 2 et tableau ci-dessous):

Modèles SUS blindés	Zone libre
E2EL-2☐-DS	0,5 mm

Fig.1: modèle blindé (sauf SUS)

Fig.2 : modèle SUS blindé

Modèles non blindés :

Il est nécessaire de respecter les distances minimales indiquées à la fig. 3 pour installer des modèles non blindés dans une surface métallique.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. D06E-FR-01
