Type de produit	Capteur de proximité inductif pour environnements explosifs
Marque	OMRON
Modèle	E2AX
Certification	ATEX groupe II catégorie 3D (94/9/EG annexe VIII) pour zone 22
Tailles disponibles	M12, M18, M30
Portée de détection	De 4 mm à 30 mm selon modèle
Type de blindage	Blindé ou non blindé
Configuration de sortie	NO, NF, NO+NF (3 fils PNP/NPN ou 2 fils)
Alimentation	12-24 Vc.c. (10-32 Vc.c.)
Courant de charge max.	200 mA pour 3 fils, 100 mA pour 2 fils
Température de fonctionnement	-40 °C à +70 °C
Indice de protection	IP65
Matériau du boîtier	Laiton nickelé ou acier inoxydable
Matériau de la face de détection	PBT
Fréquence de réponse	100 Hz à 1000 Hz selon taille
Protection intégrée	Inversion de polarité, court-circuit, surtension
Voyants	Voyant de fonctionnement jaune (et rouge pour réglage sur modèles 2 fils NO)
Méthode de connexion	Connecteur M12 (4 broches) ou câble précâblé
Poids (modèle connecteur M12)	Environ 35 g (M12) à 260 g (M30)
Nettoyage et entretien	Vérifier l'absence de poussière métallique, bon serrage, environnement conforme
Sécurité	Ne pas démonter, ne pas soumettre à chocs, respecter les distances de montage

FOIRE AUX QUESTIONS - E2AX OMRON

Quelle est la tension d'alimentation du capteur E2AX ?

La tension d'alimentation est de 12 à 24 Vc.c. (plage de fonctionnement 10 à 32 Vc.c.). N'utilisez pas de courant alternatif.

Comment choisir entre un modèle blindé et non blindé ?

Les modèles blindés (suffixe S) ont une portée réduite mais peuvent être montés encastrés dans le métal. Les non blindés (suffixe N) offrent une portée plus longue mais nécessitent un espace libre autour du capteur.

Quels types de sortie sont disponibles ?

Les sorties sont PNP ou NPN à collecteur ouvert pour les modèles 3 fils, et 2 fils pour les modèles c.c. à 2 fils. Les modes de fonctionnement incluent NO (normalement ouvert), NF (normalement fermé) et NO+NF (antivalent).

Le capteur E2AX est-il adapté aux environnements explosifs ?

Oui, il est certifié ATEX groupe II catégorie 3D pour zones explosives 22 (poussières). Respectez les consignes de sécurité et d'installation.

Quelle est la distance de détection maximale ?

La portée varie selon le modèle : de 4 mm (M12 blindé) jusqu'à 30 mm (M30 non blindé corps long). Consultez le tableau des spécifications pour chaque référence.

Comment câbler le capteur avec connecteur M12 ?

Pour les modèles 3 fils : broche 1 = +V, broche 3 = 0V, broche 4 = sortie. Pour 2 fils : broche 1 = marron (+V charge), broche 4 = bleu (0V). La broche 2 est inutilisée sur certains modèles.

Quelle est la fréquence de réponse typique ?

Elle dépend de la taille : 1000 Hz pour M12 blindé 4 mm, 800 Hz pour M12 non blindé, 500 Hz pour M18, 250 Hz pour M30 blindé, 100 Hz pour M30 non blindé.

Comment nettoyer et entretenir le capteur ?

Vérifiez régulièrement l'absence de poussière métallique ou de saleté sur la face de détection. Assurez-vous que les connexions sont propres et bien serrées. Ne plongez pas le capteur dans l'eau.

Peut-on remplacer le capteur par un autre modèle ?

Oui, mais respectez les mêmes caractéristiques (taille, portée, blindage, sortie). Vérifiez la compatibilité électrique et mécanique. Contactez Omron pour des conseils.

Quelles distances de montage respecter entre deux capteurs ?

Pour éviter les interférences, respectez les distances minimales indiquées dans la notice : par exemple, pour M12 blindé, espacement latéral de 30 mm et face à face de 20 mm.

MODE D'EMPLOI E2AX OMRON

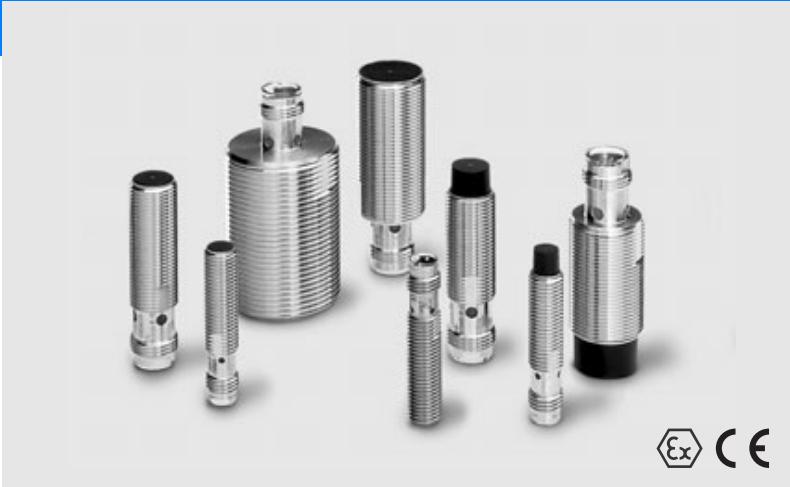

Détector inductif cylindrique pour environnements explosifs

E2AX

• Certification ATEX groupe II catégorie 3D (94 / 9 / EG annexe VIII).
• Conçu pour zones explosives 22 avec construction sans poussières conforme aux normes EN 50014 et EN 50281-1-1/2.

Informations pour la commande

Modèles c.c. à 3 fils (NO + NF : c.c. à 4 fils) *1

Taille		Portée	Connexion	Matériau du boîtier	Longueur du filage (longueur totale)	Configuration de sortie	Mode de fonctionnement NO	Mode de fonctionnement NF	Mode de fonctionnement NO + NF

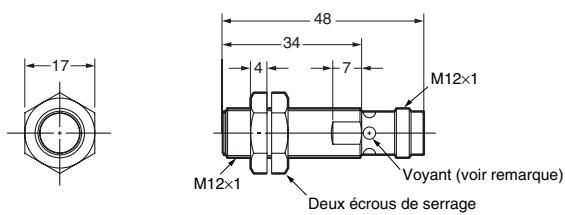

M12	Blindé	4,0 mm	Connecteur M12	Laiton *2	34 (48)	PNP	E2AX-M12KS04-M1-B1	E2AX-M12KS04-M1-B2	E2AX-M12KS04-M1-B3
						NPN	E2AX-M12KS04-M1-C1	E2AX-M12KS04-M1-C2	E2AX-M12KS04-M1-C3

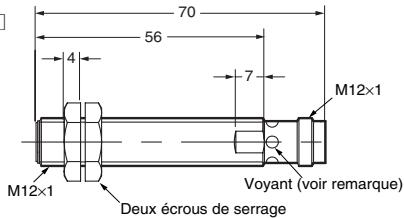

					56 (70)	PNP	E2AX-M12LS04-M1-B1	E2AX-M12LS04-M1-B2	E2AX-M12LS04-M1-B3
						NPN	E2AX-M12LS04-M1-C1	E2AX-M12LS04-M1-C2	E2AX-M12LS04-M1-C3
	Non blindé	8,0 mm	Connecteur M12	Laiton *2	34 (48)	PNP	E2AX-M12KN08-M1-B1	E2AX-M12KN08-M1-B2	E2AX-M12KN08-M1-B3
						NPN	E2AX-M12KN08-M1-C1	E2AX-M12KN08-M1-C2	E2AX-M12KN08-M1-C3
					56 (70)	PNP	E2AX-M12LN08-M1-B1	E2AX-M12LN08-M1-B2	E2AX-M12LN08-M1-B3
						NPN	E2AX-M12LN08-M1-C1	E2AX-M12LN08-M1-C2	E2AX-M12LN08-M1-C3
M18	Blindé	8,0 mm	Connecteur M12	Laiton *2	39 (53)	PNP	E2AX-M18KS08-M1-B1	E2AX-M18KS08-M1-B2	E2AX-M18KS08-M1-B3
						NPN	E2AX-M18KS08-M1-C1	E2AX-M18KS08-M1-C2	E2AX-M18KS08-M1-C3

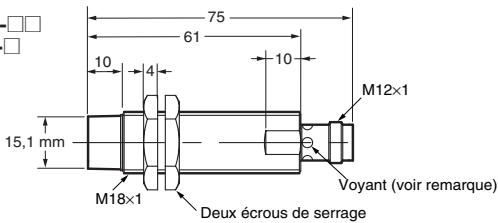

					61 (75)	PNP	E2AX-M18LS08-M1-B1	E2AX-M18LS08-M1-B2	E2AX-M18LS08-M1-B3
						NPN	E2AX-M18LS08-M1-C1	E2AX-M18LS08-M1-C2	E2AX-M18LS08-M1-C3
	Non blindé	16,0 mm	Connecteur M12	Laiton *2	39 (53)	PNP	E2AX-M18KN16-M1-B1	E2AX-M18KN16-M1-B2	E2AX-M18KN16-M1-B3
						NPN	E2AX-M18KN16-M1-C1	E2AX-M18KN16-M1-C2	E2AX-M18KN16-M1-C3
					61 (75)	PNP	E2AX-M18LN16-M1-B1	E2AX-M18LN16-M1-B2	E2AX-M18LN16-M1-B3
						NPN	E2AX-M18LN16-M1-C1	E2AX-M18LN16-M1-C2	E2AX-M18LN16-M1-C3

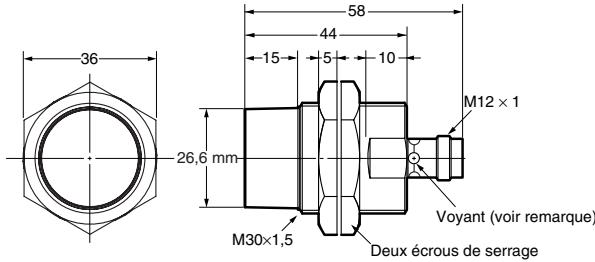

M30	Blindé	15,0 mm	Connecteur M12	Laiton *2	44 (58)	PNP	E2AX-M30KS15-M1-B1	E2AX-M30KS15-M1-B2	E2AX-M30KS15-M1-B3
						NPN	E2AX-M30KS15-M1-C1	E2AX-M30KS15-M1-C2	E2AX-M30KS15-M1-C3

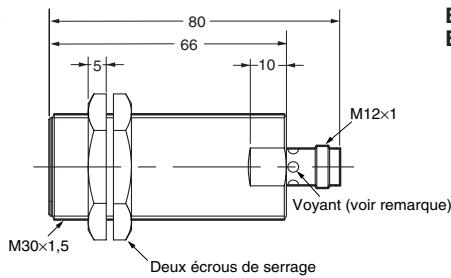

					66 (80)	PNP	E2AX-M30LS15-M1-B1	E2AX-M30LS15-M1-B2	E2AX-M30LS15-M1-B3
						NPN	E2AX-M30LS15-M1-C1	E2AX-M30LS15-M1-C2	E2AX-M30LS15-M1-C3
	Non blindé	20,0 mm	Connecteur M12	Laiton *2	44 (58) (voir remarque)	PNP	E2AX-M30KN20-M1-B1	E2AX-M30KN20-M1-B2	E2AX-M30KN20-M1-B3
						NPN	E2AX-M30KN20-M1-C1	E2AX-M30KN20-M1-C2	E2AX-M30KN20-M1-C3
		30,0 mm			66 (80)	PNP	E2AX-M30LN30-M1-B1	E2AX-M30LN30-M1-B2	E2AX-M30LN30-M1-B3
						NPN	E2AX-M30LN30-M1-C1	E2AX-M30LN30-M1-C2	E2AX-M30LN30-M1-C3

1. Pour les modèles c.c. à 2 fils, veillez contacter votre revendeur Omron.
2. Des modèles en acier inoxydable sont également disponibles. Veuillez contacter votre revendeur Omron.

Remarque : Les modèles M30 non blindés avec double distance de détction et boîtiers courts ne peuvent pas être montés à cause de la distance de séparation nécessaire avec le métal avoirinant. Les modèles standard sont en revanche disponibles.

Les détecteurs E2AX sont disponibles avec les connecteurs suivants :

Modèles à connecteurs

Connecteurs standard : M12

M-1

Légende des références

E2A□-□□□□□-□-□□-□□ 1 2 3 4 5 6 7 8 9 10 11 12

Example : E2A-M12LS04-M1-B1 E2A-S08KN04-WP-B1

Standard, M12, boîtier long, blindé, Sn = 4 mm, connecteur M12, PNP-NO
Standard, M8, boîtier inoxydable court, non blindé, Sn = 4 mm, cable PVC préçâblé, PNP-NO, longueur de cable = 5 m

1. Nom de base

E2A

2. Technologie de détéction

Vide : Double distance standard
3: Triple distance
U : Utilisation mobile
X: Environments explosives dangereux

3. Forme et matière du boitier

M: Cylindrique, filetage métrique, laiton
S : Cylindrique, filetage métrique, acier inoxydable

4. Taille du booitier

08： 8mm
12: 12mm
18: 18mm
30: 30mm

5. Longueur du boitier

K: Longueur standard
L: Corps long

6. Blindage

Valeur numérique : Distance de détction : ex. 02 = 2mm 16 = 16mm

8. Type de connexion

M1: Connecteur M12 (4 broches) *
M3: Connecteur M8 (4 broches)
M5: Connecteur M8 (3 broches)

9. Alimentation électrique et sortie

B: c.c., 3 fils, PNP collecteur ouvert
C: c.c., 3 fils, NPN collecteur ouvert
D: c.c., 2 fils
E: c.c., 3 fils, sortie tension NPN
F: c.c., 3 fils, sortie tension PNP

10.Mode de fonctionnement

1: Normalement ouvert (NO)
2: Normalement fermé (NF)
3: Antivalent (NO + NF)

11. Particularités (par exemple, matériel du cable, fréquence d'oscillation)

12.Longueur de cable

Vide : Modèle à connecteur

Valeur numérique : Longueur de cable

Remarque: Pour les modèles c.c. à 2 fils, le connecteur M12 est identifié par -M1G.

Modèles c.c. à 3 fils / c.c. à 4 fils (NO + NF)

Taille		M12
Type		Blindé	Non blindé
		E2AX-M12□S04-□-B□E2AX-M12□S04-□-C□E2AX-S12□S04-□-B□E2AX-S12□S04-□-C□	E2AX-M12□N08-□-B□E2AX-M12□N08-□-C□E2AX-S12□N08-□-B□E2AX-S12□N08-□-C□
Portée		4 mm ±10 %	8 mm ±10 %
Réglage de distance		0 à 3,2 mm	0 à 6,4 mm
Déplacement différentiel		10 % max. de la distance de détention

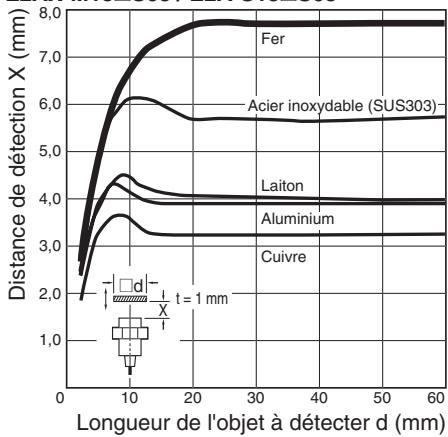

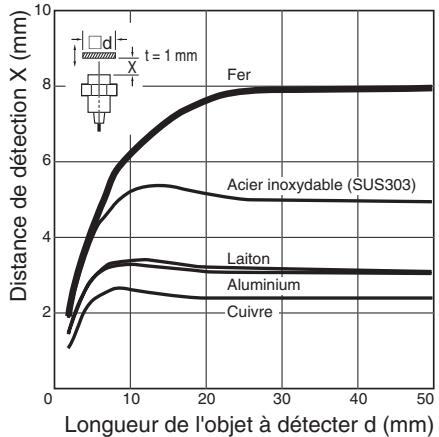

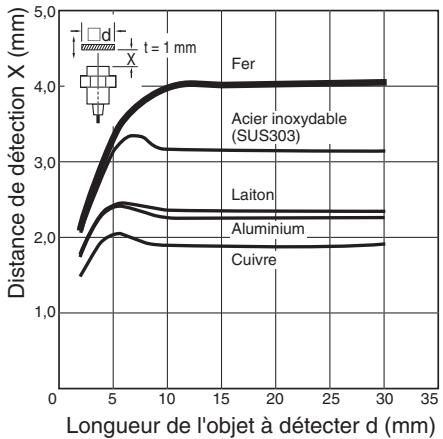

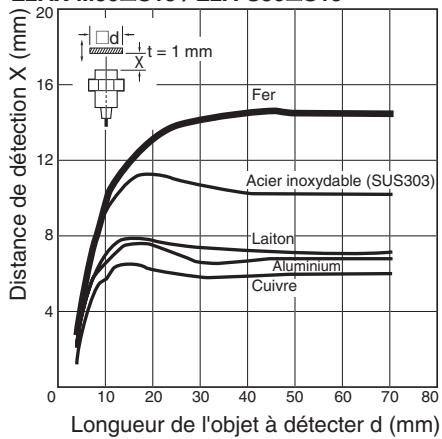

Objet à détector		Métal ferreux (la distance de détention décroît avec un métal non ferreux)
Objet à détector standard (acier doux ST37)		12 × 12 × 1 mm	24 × 24 × 1 mm
Fréquence de réponse (voir remarque 1)		1 000 Hz	800 Hz
Tension d'alimentation (plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max. (10 à 32 Vc.c.)
Consommation électric (c.c. 3 fils)		10 mA max.
Type de sortie		Modèles -B: PNP collecteur ouvert Modèles -C: NPN collecteur ouvert
Sortie de contrôle	Courant de charge (voir remarque 2)	200 mA max. (32 Vc.c. max.)
	Tension résiduelle	2 V max. (sous un courant de charge de 200 mA avec une longueur de cable de 2 m)
Voyant		Voyant de fonctionnement (jaune)
Mode de fonctionnement (avec approche de l'objet à détector)		Modèles -B1 / -C1: NO Modèles -B2 / -C2: NF Modèles -B3 / -C3: NO + NF Reportez-vous aux photographmes pour plus de détails.
Circuit de protection		Protection de la sortie contre l'inversion des polarités, protection du circuit d'alimentation contre l'in version des polarités, suppresseur de suturenion, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C; stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température (voir remarque 2)		±10 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -25 °C et 70 °C ±15 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -40 °C et 70 °C
Humidité ambiente		Fonctionnement: 35 % à 95 %, stockage: 35 % à 95 %
Influence de la tension		±1 % max. de la distance de détention dans une plage de tension nominale à ±15 %
Résistance d'isolation		50 MΩ min. (à 500 Vc.c.) entre les pieces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pieces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s² 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP65 EMC selon EN 60947-5-2 ATEX selon EN 50014 EN 50281-1-1 / 2
Méthode de connexion		Consultez le chapitre Connectivité pour plus de détails sur les connecteurs M12.
Poids (avec emballage)	Modèle à connecteur	35 g env.
Matériau	Boîtier	Laiton nickelé ou acier inoxydable
	Surface de détention	PBT
	Ecrou de serrage	Laiton nickelé (modèles en laiton) ou acier inoxydable (modèles en acier)

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détecter standard, une distance entre les objets égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèles à une tempétaire ambiente comprise entre -40^ et -25^ et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 100mA maximum,
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

Modèles c.c. à 3 fils / c.c. à 4 fils (NO + NF)

Taille		M18		M30
Type		Blindé	Non blindé	Blindé	Non blindé	Non blindé
		E2AX-M18□S08-M1-B□E2AX-M18□S08-M1-C□E2AX-S18□S08-M1-B□E2AX-S18□S08-M1-C□	E2AX-M18□N16-M1-B□E2AX-M18□N16-M1-C□E2AX-S18□N16-M1-B□E2AX-S18□N16-M1-C□	E2AX-M30□S15-M1-B□E2AX-M30□S15-M1-C□E2AX-S30□S15-M1-B□E2AX-S30□S15-M1-C□	E2AX-M30KN20-M1-B□E2AX-M30KN20-M1-C□E2AX-S30KN20-M1-B□E2AX-S30KN20-M1-C□	E2AX-M30LN30-M1-B□E2AX-M30LN30-M1-C□E2AX-S30LN30-M1-B□E2AX-S30LN30-M1-C□
Portée		8 mm ±10 %	16 mm ±10 %	15 mm ±10 %	20 mm ±10 %	30 mm ±10 %
Réglage de distance		0 à 6,4 mm	0 à 12,8 mm	0 à 12 mm	0 à 16 mm	0 à 24 mm
Déplacement différentiel		10 % max. de la distance de détction

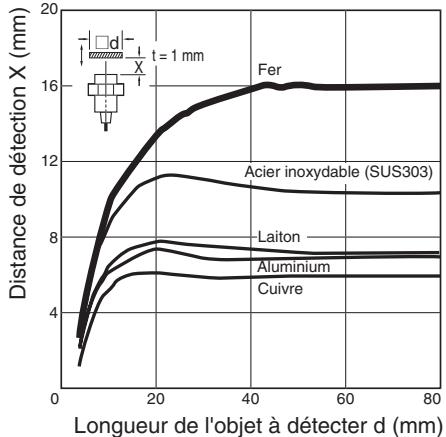

Objet à détector		Métal ferreux (la distance de détction décroît avec un métal non ferreux)
Objet à détector standard (acier doux ST37)		24 × 24 × 1 mm	48 × 48 × 1 mm	45 × 45 × 1 mm	60 × 60 × 1 mm	90 × 90 × 1 mm
Fréquence de réponse (voir remarque 1)		500 Hz	400 Hz	250 Hz	100 Hz	100 Hz
Tension d'alimentation (plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max. (10 à 32 Vc.c.)
Consommation électric (c.c. 3 fils)		10 mA max.
Type de sortie		Modèles -B: PNP collecteur ouvert Modèles -C: NPN collecteur ouvert
Sortie de contrôle	Courant de charge (voir remarque 2)	200 mA max. (32 Vc.c. max.)
	Tension résiduelle	2 V max. (sous un courant de charge de 200 mA avec une longueur de cable de 2 m)
Voyant		Voyant de fonctionnement (jaune)
Mode de fonctionnement (avec approche de l'objet à détector)		Modèles -B1 / -C1: NO Modèles -B2 / -C2: NF Modèles -B3 / -C3: NO + NF Reportez-vous aux photographmes pour plus de détails.
Circuit de protection		Protection de la sortie contre l'inversion des polarités, protection du circuit d'alimentation contre l'inversion des polarités, suppresser de suturenion, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C; stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température (voir remarque 2)		±10 % max. de la distance de détction à 23 °C dans la plage de températures comprises entre -25 °C et 70 °C ±15 % max. de la distance de détction à 23 °C dans la plage de températures comprises entre -40 °C et 70 °C
Humidity ambiente		Fonctionnement: 35 à 95 %, stockage: 35 à 95 %
Influence de la tension		±1 % max. de la distance de détction dans une plage de tension nominale à ±15 %
Résistance diisolationment		50 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s² 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP65 EMC selon EN 60947-5-2 ATEX selon EN 50014 EN 50281-1-1 / 2
Méthode de connexion		Consultez le chapitre Connectivité pour plus de détails sur les connecteurs M12.
Poids (avec embal-lage)	Modèle à connecteur	70 g env.		200 g env.	200 g env.	260 g env.
Matériau	Boîtier	Laiton nickelé ou acier inoxydable
	Surface de détction	PBT
	Ecrou de serrage	Laiton nickelé (modèles en laiton) ou acier inoxydable (modèles en acier)

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détecter standard, une distance entre les objets égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèle à une température ambiente comprise entre -40 et -25 °C et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 100 mA maximum.
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

Modèles c.c. à 2 fils

Taille		M12
Type		Blindé	Non blindé
		E2AX-M12□S04-D□E2AX-S12□S04-D□	E2AX-M12□N08-D□E2AX-S12□N08-D□
Portée		4 mm ±10 %	8 mm ±10 %
Réglage de distance		0 à 3,2 mm	0 à 6,4 mm
Déplacement différentiel		10 % max. de la distance de détention
Objet à déctector		Métal ferreux (la distance de détention décroît avec un métal non ferreux)
Objet à déctector standard		12 × 12 × 1 mm	24 × 24 × 1 mm
Fréquence de réponse (voir remarque 1)		1 000 Hz	800 Hz
Tension d'alimentation(plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max.(10 à 32 Vc.c.)
Courant de fuite		0,8 mA max.
Type de sortie		Type c.c. à 2 fils
Sortie de contrôle	Courant de charge(voir remarque 2)	3 à 100 mA
	Tension résiduelle	3 V max. (sous un courant de charge de 100 mA avec une longueur de cable de 2 m)
Voyant (voir l'histogramme)		Type NO : Voyant de fonctionnement (jaune), voyant de réglage (rouge)Type NF : Voyant de fonctionnement (jaune)
Mode de fonctionnement		Modèles -D1 : NOModèles -D2 : NF
Circuit de protection		Suppressor de surtension, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C ; stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température		±10 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -25 °C et 70 °C±15 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -40 °C et 70 °C
Humidité ambiente		Fonctionnement: 35 à 95 %, stockage: 35 à 95 %
Influence de la tension		±1 % max. de la distance de détention dans une plage de tension nominale à ±15 %
Résistance d'isolement		50 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s2 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP65EMC selon EN 60947-5-2ATEX selon EN 50014EN 50281-1-1 / 2
Méthode de connexion		Consultez le chapitre Connectivité pour plus d'informations sur les différents matériaux et longueursde cable et sur les connecteurs M8 ou M12.
Poids(avecemballage)	Modèle précâblé	85 g env.
	Modèle à connecteur	35 g env.
Matériau	Boîtier	Laiton nickelé ou acier inoxydable
	Surface de détention	PBT
	Ecrou de serrage	Laiton nickelé (modèles en laiton) ou acier inoxydable (modèles en acier)

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détecter standard, une distance entre les objets égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèle à une température ambiente comprise entre -40 et -25 °C et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 50 mA maximum.
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

Modèles c.c. à 2 fils

Taille		M18		M30
Type		Blindé	Non blindé	Blindé	Non blindé
		E2AX-M18☐S08-D☐E2AX-S18☐S08-D☐	E2AX-M18☐N16-D☐E2AX-S18☐N16-D☐	E2AX-M30☐S15-D☐E2AX-S30☐S15-D☐	E2AX-M30☐N30-D☐E2AX-M30☐N20-D☐E2AX-S30☐N30-D☐E2AX-S30☐N20-D☐
Portée		8 mm ±10 %	16 mm ±10 %	15 mm ±10 %	Corps court: 20 m ±10 %Corps long: 30 m ±10 %
Réglage de distance		0 à 6,4 mm	0 à 12,8 mm	0 à 12 mm	Corps court: 0 à 16 mmCorps long: 0 à 24 mm
Déplacement différentiel		10 % max. de la distance de détention
Objet à détector		Métal ferreux (la distance de détention décroît avec un métal non ferreux)
Objet à détector standard		24 x 24 x 1 mm	48 x 48 x 1 mm	45 x 45 x 1 mm	Corps court:60 x 60 x 1 mmCorps long: 90 x 90 x 1 mm
Fréquence de réponse(voir remarque 1)		500 Hz	400 Hz	250 Hz	100 Hz
Tension d'alimentation(plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max.(10 à 32 Vc.c.)
Courant de fuite		0,8 mA max.
Type de sortie		Type c.c. à 2 fils
Sortie de contrôle	Courant de charge(voir remarque 2)	3 à 100 mA
	Tension résiduelle	3 V max. (sous un courant de charge de 100 mA avec une longueur de cable de 2 m)
Voyant (voir l'histogramme)		Type NO : Voyant de fonctionnement (jaune), voyant de réglage (rouge)Type NF : Voyant de fonctionnement (jaune)
Mode de fonctionnement		Modèles -D1 : NOModèles -D2 : NF
Circuit de protection		Supresseur de surtension, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C ; stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température		±10 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -25 °C et 70 °C±15 % max. de la distance de détention à 23 °C dans la plage de températures comprises entre -40 °C et 70 °C
Humidity ambiente		Fonctionnement: 35 à 95 %, stockage: 35 à 95 %
Influence de la tension		±1 % max. de la distance de détention dans une plage de tension nominale à ±15 %
Résistance d'isolation		50 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		500 m / s² 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP65EMC selon EN 60947-5-2ATEX selon EN 50014EN 50281-1-1 / 2
Méthode de connexion		Consultez le chapitre Connectivité pour plus de détails sur les connecteurs M12.
Poids(avec emballage)	Modèle à connecteur	70 g env.		200 g env.	Corps court: 200 gCorps long: 260 g
Matériau	Boîtier	Laiton nickellé ou acier inoxydable
	Surface de détention	PBT
	Ecrou de serrage	Laiton nickellé (modèles en laiton) ou acier inoxydable (modèles en acier)

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détecter standard, une distance entre les objets égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèle à une température ambiente comprise entre -40 et -25 °C et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 50 mA maximum.
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

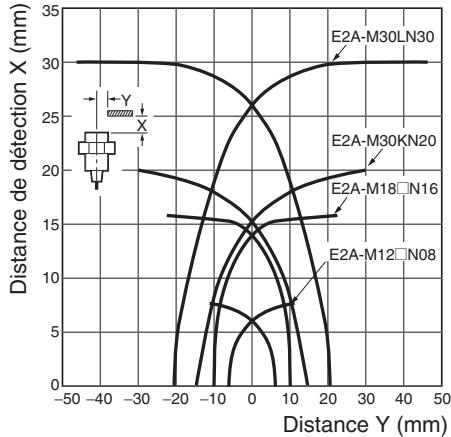

Plage de fonctionnement (type)
Modèles blindés

Modèles non blindés

Influence du matériel et de la taille des objets à détecter

Modèles blindés

E2AX-M12□S04 / E2A-S12□S04

E2AX-M18□S08 / E2A-S18□S08

E2AX-M30□S15/E2A-S30□S15

Modèles non blindés

E2AX-M12□N08 / E2A-S12□N08

E2AX-M18□N16 / E2A-S18□N16

Modèles c.c. à 3 fils

Sortie PNP

Mode de fonctionnement	Modèle	Histogramme	Circuit de sortie
NO	E2AX-□-□-B1	Zone de non-détection Zone de détection Détector de proximé (%) 100 distance of ON OFF Voyant jaune ON OFF Sortie de contrôle	① +V④ Charge③ 0 V Disposition des broches du connecteur M12 (voir remarque)②④③ Remarque: La broche 2 du connecteur M12 n'est pas utilisée.
NF	E2AX-□-□-B2	Zone de non-détection Zone de détection Détector de proximé (%) 100 distance of ON OFF Voyant jaune ON OFF Sortie de contrôle	① +V② Charge③ 0 V Disposition des broches du connecteur M12 (voir remarque)②④③ Remarque: La broche 4 du connecteur M12 n'est pas utilisée.
NO + NF	E2AX-□-□-B3	Zone de non-détection Zone de détection Détector de proximé (%) 100 distance of ON OFF Voyant jaune ON OFF Sortie NO ON OFF Sortie NF	① +V④ Sortie NO Charge② Sortie NF Charge③ 0 V Disposition des broches du connecteur M12②④③

Modèles c.c. à 3 fils

Sortie NPN

Modèles c.c. à 2 fils
Schemas du circuit de sortie (fonctionnement)

Mode de fonctionnement	Modèle	Histogramme		Circuit de sortie
NO	E2AX-□-D1	Zone de non-détction Zone de détction Décéctor de proximité (%) 100 80 0 Distance de nominalité ONOFF Voyant jaune ONOFF Voyant rouge ONOFF Sortie de contrôle		① Marron Charge +V ④ Bleu 0 V La charge peut être connectée au côte +V ou 0 V. Connecteur M12 Disposition des broches ② ④ ③
NF	E2AX-□-D2	Zone de non-détction Zone de détction Décéctor de proximité (%) 100 80 0 Distance de nominalité ONOFF Voyant jaune ONOFF Sortie de contrôle		① Marron Charge +V ② Bleu 0 V La charge peut être connectée côte +V ou 0 V. Connecteur M12 Disposition des broches ① ② ④ ③

Remarque : Toutes les unités sont en millimètres sauf indication contraire.

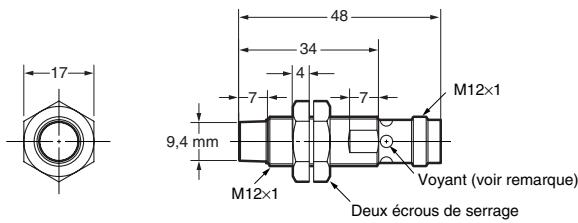

Modèles à connecteur M12 (blindés)

E2AX-M12KS04-M1-□/E2A-S12KS04-M1-□

Remarque 1:Voyant de fonctionnement (jaune, 4× 90^
Remarque 2 : Pour les modèles NO + NF (-B3 / -C3),
la longueur totale est supérieure de 4mm

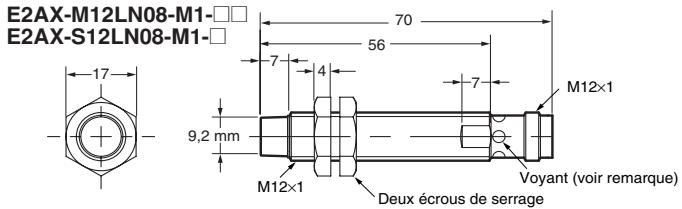

Modèle de connecteur M12 (non blindés)

E2AX-M12KN08-M1-□/E2A-S12KN08-M1-□

Remarque 1:Voyant de fonctionnement (jaune, 4× 90^
Remarque 2 : Pour les modèles NO + NF (-B3 / -C3),
la longueur totale est supérieure de 4 mm.

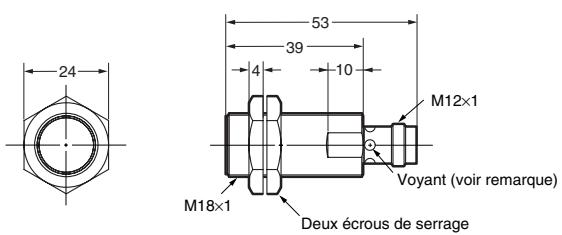

E2AX-M18KS08-M1-□/E2A-S18KS08-M1-□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

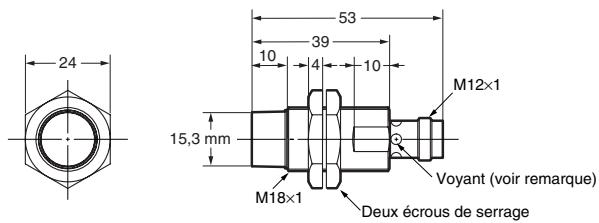

E2AX-M18KN16-M1-□/E2A-S18KN16-M1-□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

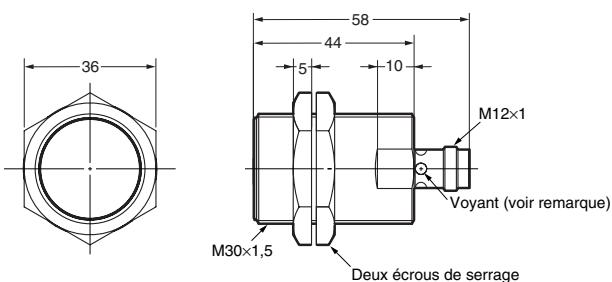

E2AX-M30KS15-M1-□/E2A-S30KS15-M1-□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

E2AX-M30KN20-M1-□/E2A-S30KN20-M1-□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

E2AX-M12LS04-M1-□□
E2AX-S12LS04-M1-

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

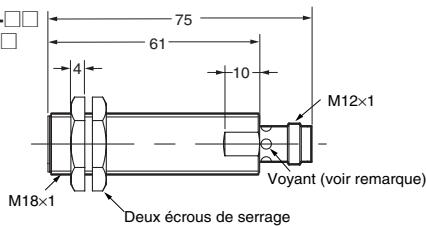

E2AX-M18LS08-M1-□ E2AX-S18LS08-M1-

Remarque : Voyant de fonctionnement (jaune, 4× 90^

E2AX-M18LN16-M1-□ E2AX-S18LN16-M1-

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

E2AX-M30LS15-M1-□ E2AX-S30LS15-M1-

Remarque:Voyant de fonctionnement (jaune, 4× 90^

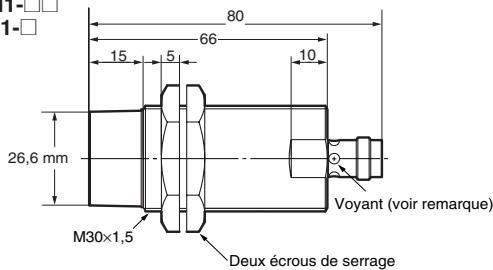

E2AX-M30LN30-M1-□ E2AX-S30LN30-M1-

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

Remarque : Veuillez contacter votre revendeur Omron pour les dimensions des modèles non répertoriés ici.

Précautions

Consignes de sécurité

Alimentation électrique

Ne soumettez pas le E2AX à une tension excessive, sans quoi il serait endommagé. Ne soumettez pas les modèles c.c. à un cou-rant alternatif (100 à 240 Vc.a.), sans quoi ils seraient endommagés.

Court-circuit de la charge

Ne court-circuitez pas la charge car cela risque d'endommager le E2AX. La protection contre les courts-circuits du E2AX fonctionnera si la polarité de la tension d'alimentation imposée est correcte et comprend dans la plage de tension nominale.

Câblage

Prenez soit de cabler correctement le E2AX et la charge, sans quoi il serait endommagé.

Connexion sans charge

Prenez soit d'insérer les charges lors du cablage. Prenez soit de connecter une charge ajustée au E2AX, sans quoi les composants internes seraient endommagés.

N'exposez pas le produit à des gaz inflammables ou explosifs.

Il est interdit de démonter, réparer ou modifier le produit.

Utilisation correcte

Conception

Temps de réinitialisation de l'alimentation

Le détector de proximé est pré à fonctionner 100 ms (160 ms pour les modèles NO + NF -B3 / -C3) après la mise sous tension. Si des alimentations séparées sont connectées au détector de proximé et à la charge, prenez soit demettre sous tension le détector de proximé avant la charge.

Effets du métal avoirinant

Lorsque vous montez le E2AX dans un panneau metallique, vérifie que les espacements indiqués dans le tableau qui suit sont respectés.

(Unité : mm)
Remarque 1. En cas d'utilisation des écrous fournis: Si un montage encastré est nécessaire, respectez un espacement dégagé de 1,5 mm.

Type	Dimensions	M12	M18	M30
				Boîtier court	Boîtier long
Blindé	I	0	0 (Voir remarque 1.)	0 (Voir remarque 2.)
	m	12	24	45
	d	---	27	45
	D	0	1,5	4
	n	18	27	45
Non blindé	I	15	22	30	40
	m	20	48	70	90
	d	40	70	90	120
	D	15	22	30	40
	n	40	70	90	120

1. En cas d'utilisation des écrous fournis : Si un montage encastré est nécessaire, respectez un espacement dégagé de 4 mm.

Mise hors tension

Le détector de proximé peut émettre un signal d'impulsion lorsqu'il est mis hors tension. Il est donc conseilé de mettre hors tension la charge avant le détector de proximé.

Transformateur électrique

Si vous utilisez une alimentation c.c., vérifie qu'elle contient un transformateur isolé. N'utilise pas d'alimentation c.c. contenant un transformateur automatique.

Interférences mutuelles

Lors de l'installation de deux détecteurs ou plus, face à face ou l'un à coté de l'autre, vérifie que les distances minimales données dans le tableau suivant sont respectées.

(Unité : mm)

Type	Dimensions	M12	M18	M30
				Boîtier court	Boîtier long
Blindé	A	30	60	110
	B	20	35	70
Non blindé	A	120	200	300	300
	B	100	120	200	300

Câblage

Lignes à haute tension

Câblage dans un conduit métallique :

S'il existe une alimentation ou une ligne à haute tension proche du cable du détecteur de proximé, passez le cable à travers un conduit métallique indépendant pour protégger le détecteur de proximé contre les dommages ou les défaillances.

Installation

Le détecteur de proximé ne doit pas être soumis à des chocs brétaux lors de son installation, sans quoi il perdrait son étanchéité ou serait endommagé.

Ne pas serrer trop fort l'écrou. Utiliser une rondelle avec l'écrou.

Type	Couple
M12	30 Nm
M18	70 Nm
M30	180 Nm

Maintenance et inspection

Réalizez périodiquement les contrôles suivants pour préserver le bon fonctionnement du détecteur de proximité.

1. Vérifiez l'emplacement dans le montage, le déplacement, ou le décalage du détecteur de proximé et des objets à détecter.
2. Vérifiez que les câblages et les connexions ne sont pas reliçés, que les contacts sont bons et qu'aucun cable n'est rompue.
3. Vérifiez qu'aucun poudre ou poussière métallique ne s'est incrustée ou accumulée.
4. Vérifiez que la température et l'environnement sont satisfaisants.
5. Vérifiez que les voyants fonctionnent correctement (pour les modèles poursvus d'unvoyant de réglage).

Ne répAREz et de démonTZ jamais le détecteur.

Environment

Etanchéité

Les détecteurs de proximé font l'objet de tests intensifs sur l'étanchéité. Toutefois, pour garantir des performances et une durée de vie optimes, évitez de les plonger dans l'eau et protégéz-les contre la pluie ou la neige.

Environnement de fonctionnement

Assurez-vous que le détector de proximé est stocké et utilisé en fonction des specifications fournies.

Courant d'appeal

Une charge avec un courant d'appoint important (par exemple, une lampe ou un moteur) risque d'endommager le détecteur de proximé. Le cas échéant, connecter la charge au détecteur de proximé par l'intérémiaire d'un relais.

Omron ne garantit pas la conformité de ses produits avec les normes, codes, ou règlementations applicables en fonction de l'utilisation des produits par le client.

Il apparait a l'opérateur de prendre les mesures nécessaires pour s'assurer de l'adéquation des produits aux systèmes, machines et équipements avec lesquels ils seront utilisés.

Les caractéristiques des produits et les accessoires peuvent changer à tout moment pour motifs d'amélioration des produits ou pour d'autres raisons. Prenez contact avec cette conseiller Omron pour obtenir confirmation des spécifications des produits achétés.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliciez par 0,03937. Pour convertir les grames en onces, multipliciez par 0,03527.
