Type de produit	Capteur de proximité inductif cylindrique
Marque	OMRON
Modèle	E2AU (série)
Dimensions (diamètre)	M12, M18, M30
Longueur du boîtier	Version courte ou longue (selon modèle)
Poids	Environ 35 g à 280 g selon modèle et connexion
Matériau du boîtier	Laiton nickelé
Matériau de la face de détection	PBT
Alimentation	12 à 24 Vc.c. (plage 10 à 32 Vc.c.)
Consommation	10 mA max.
Type de sortie	PNP collecteur ouvert, normalement ouvert (NO)
Courant de charge max.	200 mA (32 Vc.c. max.)
Tension résiduelle	2 V max. à 200 mA
Distance de détection	4 mm (M12), 8 mm (M18), 15 mm (M30) – selon modèle
Objet détecté standard	Métal ferreux (acier doux ST37)
Fréquence de réponse	1000 Hz (M12), 500 Hz (M18), 250 Hz (M30)
Indicateur de fonctionnement	Voyant jaune
Protection électrique	Inversion de polarité, courts-circuits, suppresseur de surtension
Indice de protection	IP67 (IEC 60529), IP69k (DIN 40050)
Température de fonctionnement	-40 °C à 70 °C
Température de stockage	-40 °C à 85 °C
Humidité ambiante	35 à 95 % (sans condensation)
Résistance aux vibrations	10 à 55 Hz, 1,5 mm amplitude, 2 h par axe
Résistance aux chocs	1000 m/s², 10 fois par axe
Méthode de connexion	Précâblé (2 m) ou connecteur M12
Entretien	Vérifier montage, câblage, propreté ; ne pas démonter

FOIRE AUX QUESTIONS - E2AU OMRON

Quels sont les modèles disponibles dans la série E2AU ?

La série E2AU comprend des capteurs en diamètres M12, M18 et M30, avec des longueurs de boîtier courtes ou longues, et des connexions précâblées ou à connecteur M12. Les distances de détection varient de 4 mm (M12) à 15 mm (M30).

Comment câbler le capteur E2AU ?

Le capteur est un modèle à 3 fils : marron (+V), bleu (0V), et noir (sortie). Respectez la polarité et utilisez une alimentation 12-24 Vc.c. avec protection. Ne court-circuitez pas la charge.

Quels matériaux le capteur peut-il détecter ?

Le capteur détecte les métaux ferreux (comme l'acier doux ST37). La distance de détection peut réduire avec les métaux non ferreux.

Quelle est la plage de température de fonctionnement ?

Le capteur fonctionne de -40 °C à 70 °C et peut être stocké de -40 °C à 85 °C (sans givrage ni condensation).

Le capteur est-il résistant à l'eau ?

Oui, il est certifié IP67 (immersion temporaire) et IP69k (résistance aux jets haute pression et haute température).

Comment monter le capteur sans interférences ?

Respectez les distances minimales de montage entre capteurs (par exemple, pour M12 blindé : 30 mm face à face, 20 mm côte à côte). Évitez les métaux environnants et utilisez des écrous fournis.

Que faire si le voyant ne s'allume pas ?

Vérifiez l'alimentation, le câblage et la polarité. Assurez-vous que l'objet détecté est dans la zone de détection. Si le problème persiste, consultez la notice complète.

Puis-je utiliser le capteur avec une charge inductive (moteur) ?

Oui, mais si la charge a un courant d'appel élevé, utilisez un relais intermédiaire pour protéger le capteur.

Quelle est la fréquence de réponse typique ?

La fréquence de réponse est de 1000 Hz pour le M12, 500 Hz pour le M18 et 250 Hz pour le M30. Les conditions de mesure sont standardisées.

Comment entretenir le capteur ?

Vérifiez périodiquement le serrage, le câblage, l'absence de poussières métalliques, et les conditions environnementales. Ne jamais démonter ou réparer le capteur.

MODE D'EMPLOI E2AU OMRON

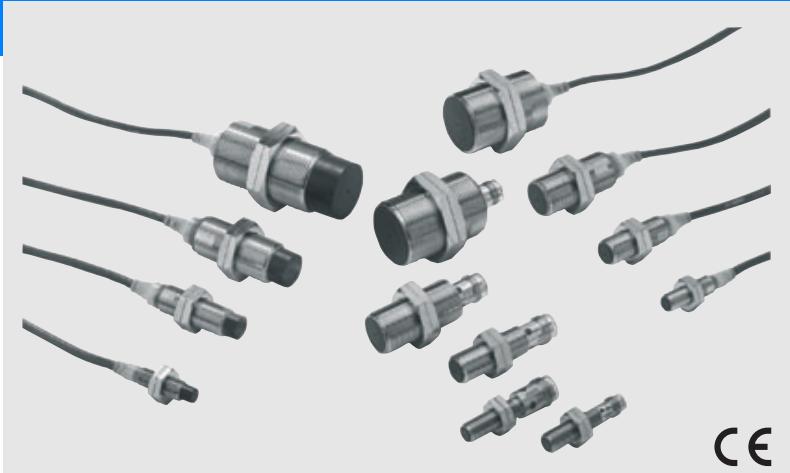

Détector de proximé cylindrique pour utilisation mobile

E2AU

Conçu et testé pour garder vos machines en action

Testé et certifié IP69k pour la meilleur résistance à l'eau.

Homologation de type e1 (conformément à la directive 95/54/CE sur les vehicules).

Tests de bruits EMC jusqu'à 100 V / m (ISO 11452-2).

Informations pour la commande

Modèles c.c. à 3 fils

Taille		Portée	Connexion	Matériau du boîtier	Longueur du fileage (longueur totale)	Configuration de sortie	Mode de fonctionnement NO
M12	Blindé	4,0 mm	Pré-câblé	Laiton	34 (50)	PNP	E2AU-M12KS04-WP-B1 2M
					56 (72)	PNP	E2AU-M12LS04-WP-B1 2M
			Connecteur M12	Laiton	34 (48)	PNP	E2AU-M12KS04-M1-B1
					56 (70)	PNP	E2AU-M12LS04-M1-B1
M18	Blindé	8,0 mm	Pré-câblé	Laiton	39 (59)	PNP	E2AU-M18KS08-WP-B1 2M
					61 (81)	PNP	E2AU-M18LS08-WP-B1 2M
			Connecteur M12	Laiton	39 (53)	PNP	E2AU-M18KS08-M1-B1
					61 (75)	PNP	E2AU-M18LS08-M1-B1
M30	Blindé	15,0 mm	Pré-câblé	Laiton	44 (64)	PNP	E2AU-M30KS15-WP-B1 2M
					66 (86)	PNP	E2AU-M30LS15-WP-B1 2M
			Connecteur M12	Laiton	44 (58)	PNP	E2AU-M30KS15-M1-B1
					66 (80)	PNP	E2AU-M30LS15-M1-B1

Légende des références

Standard, M12, boitier long, blindé, Sn = 4 mm, connecteur M12, PNP-NO
Standard, M8, boitier en acier inoxydable court, non blindé, Sn = 4 mm, cable PVC précâblé, PNP-NO, longueur de cable = 5 m

1. Nom de base

E2A

2. Technologie de détéction

Vide : double distance standard

3: Triple distance

U: Utilisation mobile

X: Environnementsexplosifsdangereux

3. Forme et matière du revêtement

M : Cylindrique, filtage métrique, laiton

S : Cylindrique, filtage métrique, acier inoxydable

4. Taille du boitier

08: 8mm

12: 12mm

18: 18mm

30: 30mm

5. Longueur du boitier

K: Longueur standard

L: Corps long

6. Blindage

S: Blindé

N: Non blindé

7. Portée

Nombre : Distance de détction : ex. 02 = 2 mm, 16 = 16 mm

8. Type de connexion

M1: Connecteur M12 (4 broches) *

M3: Connecteur M8 (4 broches)

M5: Connecteur M8 (3 broches)

M1J Préçâblé avec connecteur d'extrémité de cable M12 (4 broches)

M3J Préçable avec connecteur d'extrémité de cable M8 (4 broches)

M5J Préçable avec connecteur d'extrémité de cable M8 (3 broches)

9. Alimentation électrique et sortie

B: c.c., 3 fils, PNP collecteur ouvert

C: c.c., 3 fils, NPN collecteur ouvert

D: c.c., 2 fils

E: c.c., 3 fils, sortie tension NPN

F: c.c., 3 fils, sortie tension PNP

10.Mode de fonctionnement

1: Normalement ouvert (NO)

2: Normalement fermé (NF)

3: Antivalent (NO + NF)

11. Particularités (par exemple, matériel du cable, fréquence d'oscillation)

12.Longueur de cable

Vide : modèle à connecteur

Valeur numérique : Longueur du cable

Remarque: * Pour les modèles c.c. à 2 fils, le connecteur M12 est identifié par -M1G.

Modèles c.c. à 3 fils

Taille		M12
Type		Blindé
		E2A-M12□S04-□□-B1
Portée		4 mm ±10 %
Réglage de distance		0 à 3,2 mm
Déplacement différentiel		10 % max. de la distance de détction
Objet à déctector		Métal ferreux (la distance de détction décroît avec un métal non ferreux)
Objet à déctector standard (acier doux ST37)		12 × 12 × 1 mm
Fréquence de réponse (voir remarque 1)		1 000 Hz
Tension d'alimentation (plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max. (10 à 32 Vc.c.)
Consommation (c.c. 3 fils)		10 mA max.
Type de sortie		PNP collecteur ouvert
Sortie de contrôle	Courant de charge (voir remarque 2)	200 mA max. (32 Vc.c. max.)
	Tension résiduelle	2 V max. (sous un courant de charge de 200 mA avec une longueur de cable de 2 m)
Voyant		Voyant de fonctionnement (jaune)
Mode de fonctionnement (avec approche de l'objet à déctector)		-B1
Circuit de protection		Protection de la sortie contre l'inversion des polarités, protection du circuit d'alimentation contre l'inversion des polarités, suppresseur de suturenion, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C, Stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température (voir remarque 2)		±10 % max. de la distance de détction à 23 °C dans la plaque de températures comprises entre -25 °C et 70 °C ±15 % max. de la distance de détction à 23 °C dans la plaque de températures comprises entre -40 °C et 70 °C
Humidité ambiente		Fonctionnement: 35 à 95 %, stockage: 35 à 95 %
Influence de la tension		±1 % max. de distance de détction dans une plaque de tension nominale à ±15 %
Résistance d'isolement		50 MΩ min. (à 500 Vc.c.) entre les pieces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60Hz pendant 1 minute entre les pieces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s² 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP67 selon IEC 60529 IP69k selon DIN 40050 EMC après EN 60947-5-2 EMC selon 95 / 54 / CE EMC selon ISO 11452-2
Méthode de connexion		Modèle précâblés (cable PVC dia. 4 mm et longueur 2 m). Modèle à connecteur M12
Poids (avec emballage)	Modèle préçâblé	85 g env.
	Modèle à connecteur	35 g env.
Matériau	Boîtier	Laiton nickelé
	Surface de détction	PBT
	Câble	Câble standard : PVC, dia. 4 mm.
	Ecrou de serrage	Laiton nickelé

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détector standard, une distance égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèles à une températe ambiente comprise entre -40^ et -25^ et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 100mA maximum,
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

Modèles c.c. à 3 fils / c.c. à 4 fils

Taille		M18	M30
Type		Blindé	Blindé
		E2A-M18□S08-□□-B1	E2A-M30□S15-□□-B1
Portée		8 mm ±10 %	15 mm ±10 %
Réglage de distance		0 à 6,4 mm	0 à 12 mm
Déplacement différentiel		10 % max. de la distance de détction
Objet à déctector		Métal ferreux (la distance de détction décroît avec un métal non ferreux)
Objet à déctector standard (acier doux ST37)		24 × 24 × 1 mm	45 × 45 × 1 mm
Fréquence de réponse (voir remarque 1)		500 Hz	250 Hz
Tension d'alimentation (plage de tension de fonctionnement)		12 à 24 Vc.c. Ondulation (p-p): 10 % max. (10 à 32 Vc.c.)
Consommation (c.c. 3 fils)		10 mA max.
Type de sortie		PNP collecteur ouvert
Sortie de contrôle	Courant de charge (voir remarque 2)	200 mA max. (32 Vc.c. max.)
	Tension résiduelle	2 V max. (sous un courant de charge de 200 mA avec une longueur de cable de 2 m)
Voyant		Voyant de fonctionnement (jaune)
Mode de fonctionnement (avec approche de l'objet à déctector)		-B1
Circuit de protection		Protection de la sortie contre l'inversion des polarités, protection du circuit d'alimentation contre l'inversion des polarités, suppresseur de suturenion, protection contre les courts-circuits
Température ambiente		Fonctionnement: -40 °C à 70 °C, Stockage: -40 °C à 85 °C (sans givrage ni condensation)
Influence de la température (voir remarque 2)		±10 % max. de la distance de détction à 23 °C dans la plaque de températures comprises entre -25 °C et 70 °C ±15 % max. de la distance de détction à 23 °C dans la plaque de températures comprises entre -40 °C et 70 °C
Humidity ambiente		Fonctionnement: 35 à 95 %, stockage: 35 à 95 %
Influence de la tension		±1 % max. de distance de détction dans une plaque de tension nominale à ±15 %
Résistance d'isolement		50 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidité diélectrique		1 000 Vc.a. à 50 / 60Hz pendant 1 minute entre les pièces sous tension et le boîtier
Résistance aux vibrations		10 à 55 Hz, 1,5 mm amplitude double pour 2 heures chacune dans les directions X, Y et Z
Résistance aux chocs		1 000 m / s² 10 fois, chacune dans les directions X, Y et Z
Normes et listes (voir remarque 3)		IP67 selon IEC 60529 IP69k selon DIN 40050 EMC selon EN 60947-5-2 EMC selon 95 / 94 / CE EMC selon ISO 11452-2
Méthode de connexion		Modèle précâblés (cable PVC dia. 4 mm et longueur 2 m). Modèle à connecteur M12
Poids (avec embal-lage)	Modèle précâblé	160 g env.	280 g env.
	Modèle à connecteur	70 g env.	200 g env.
Matériau	Boîtier	Laiton nickelé
	Surface de détction	PBT
	Câble	Câble standard : PVC, dia. 4 mm.
	Ecrou de serrage	Laiton nickelé (modèle en laiton) ou acier inoxydable (modèle en acier)

Remarque 1. La fréquence de réponse est une valeur moyenne. Les conditions de mesure sont les suivantes : objet à détecter standard, une distance égale à deux fois la taille de l'objet standard, et une distance de réglage égale à la moitié de la distance de détction.
2. Lorsque you utilisez l'un des modèles à une températe ambiente comprise entre -40 et -25 °C et une tension comprise entre 30 et 32 Vc.c., utilisez un courant de charge de 100 mA maximum.
3. Pour les États-Unis et le Canada: Utilisez uniquement un circuit de classe 2.

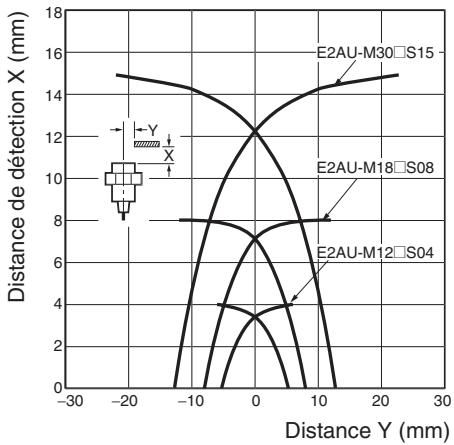

Plage de fonctionnement (type)
Modèles blindés

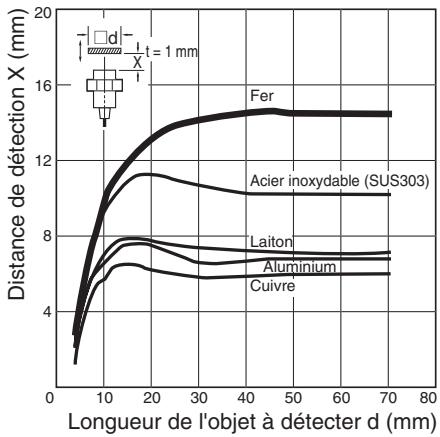

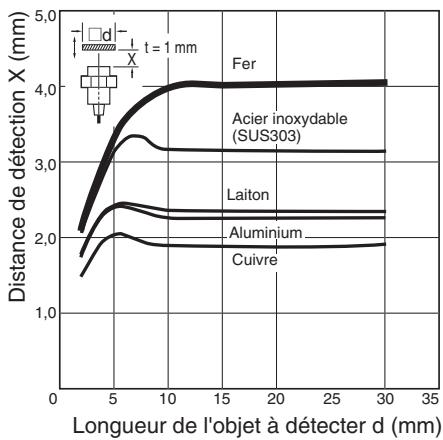

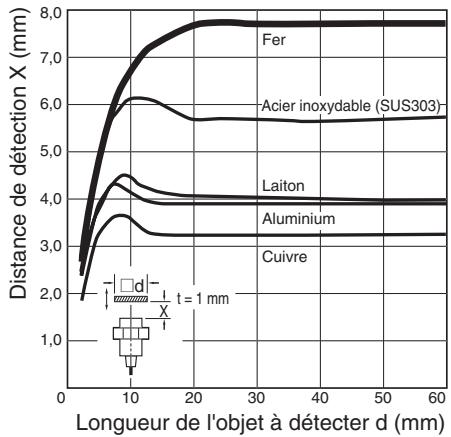

Influence du matériel et de la taille de l'objet à détecter
Modèles blindés

E2AU-M12□S04/E2A-S12□S04

E2AU-M18□S08/E2A-S18□S08

E2AU-M30□S15/E2A-S30□S15

Modèles c.c. à 3 fils

Sortie PNP

Mode de fonctionnement	Modèle	Histogramme	Circuit de sortie
NO	E2AU-□-□-B1	Zone de non-détection Zone de détection Décéctor de proximité (%) 100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %100 . Sortie de contrôle ONOFF ONOFF ONOFF	Marron ① +V ④ ④ ④ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③
			Remarque 1: Les modèles à connecteur M8 n'ont pas de diode de protection contre l'inversion des polarités de sortie. Disposition des broches du connecteur M12 (voir remarque 2) ① ② ④ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③ ③

Remarque : Toutes les unités sont en millimètres sauf indication contraire. Modèles précâblés (blindés)

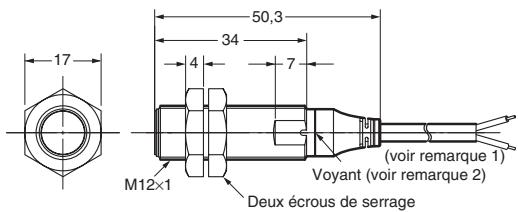

E2AU-M12KS04-WP-□□

Remarque 1. Cable rod vinyl isolé dia. 4 avec 3 conducteurs (section des conducteurs: 0,3mm^2 diametere fisolant: 1,3mm ; longueur standard: 2m
2. Voyant de fonctionnement (jaune)

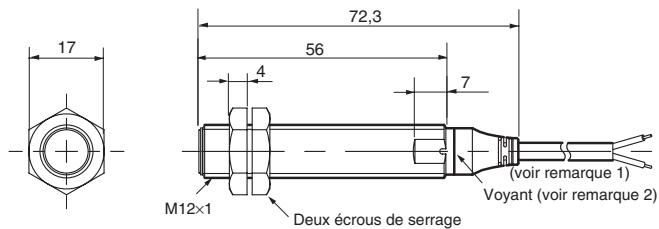

E2A-M12LS04-WP-□□

Remaque 1. Cable rod vinyl isole dia. 4 avec 3 conducteurs (section des conducteurs : 0,3mm^2 diameter de I'isolant: 1,3mm ; longueur standard: 2m
2. Voyant de fonctionnement (jaune)

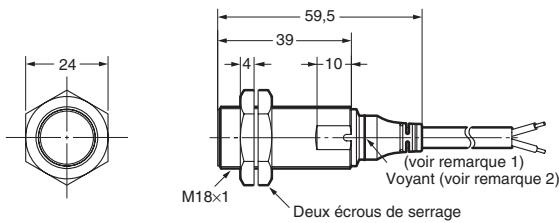

E2AU-M18KS08-WP-□□

Remarque 1. Câle rond vinyle isolé dia. 4 avec 3 conducteurs (section des conducteurs : 0,3 mm²; diamètre de lisolant : 1,3 mm); longueur standard : 2 m
2. Voyant de fonctionnement (jaune)

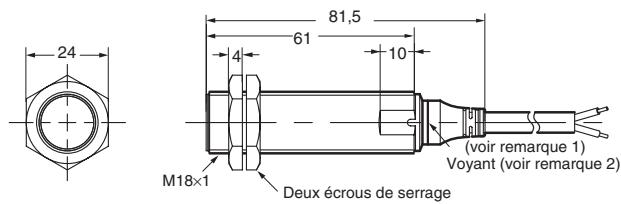

E2AU-M18LS08-WP-□□

Remarque 1. Cable rond vinyle isolé dia. 4 avec 3 conducteurs (section des conducteurs : 0,3 mm²; diamètre de l'isolant : 1,3 mm); longueur standard : 2 m
2. Voyant de fonctionnement (jaune)

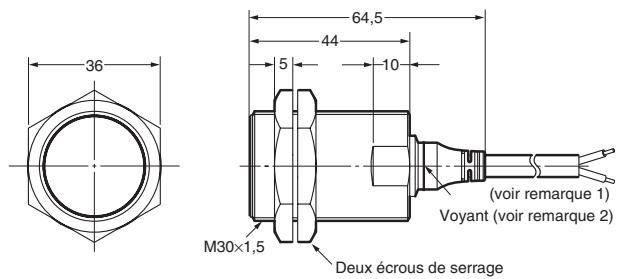

E2AU-M30KS15-WP-□□

Remarque 1. Cable rod vinylie isolé dia. 4 avec 3 conducteurs (section des conducteurs : 0,3 mm ; diamètre de fisolant : 1,3 mm) ; longueur standard : 2 m
2. Voyant de fonctionnement (jaune)

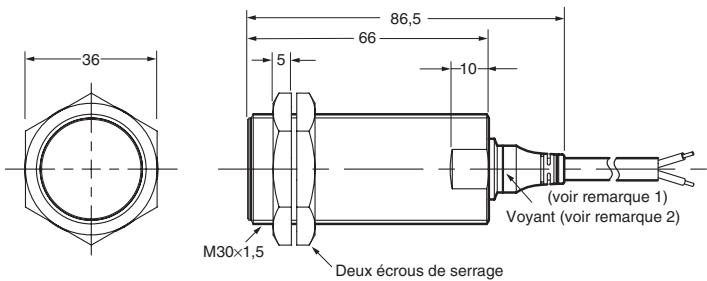

E2AU-M30LS15-WP-□

Remarque 1. Cable rond vinyle isolé dia, 4 avec 3 conducteurs (section des conducteurs : 0,3 mm²; diamètre de fisolant : 1,3 mm); longueur standard : 2 m
2. Voyant de fonctionnement (jaune)

Dimensions des trous de montage

Diam. exter du détector de proximité	Dimension F (mm)
M12	12,5 mm de dia. \( {}_{0}^{+{0.5}} \)
M18	18,5 mm de dia. \( {}_{0}^{+{0.5}} \)
M30	30,5 mm de dia. \( {}_{0}^{+{0.5}} \)

Modèle à connecteur M12 (blindés)

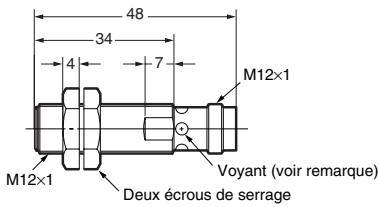

E2AU-M12KS04-M1-□□

Remarque 1: Voyant de fonctionnement (jaune, 4 × 90^ )

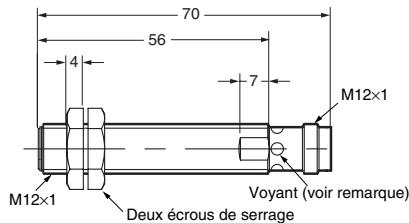

E2AU-M12LS04-M1-□□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

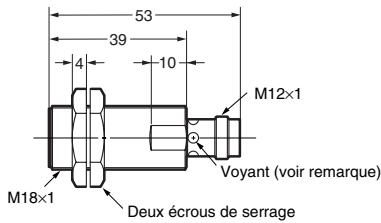

E2AU-M18KS08-M1-□□

Remarque : Voyant de fonctionnement (jaune, 4 × 90^ )

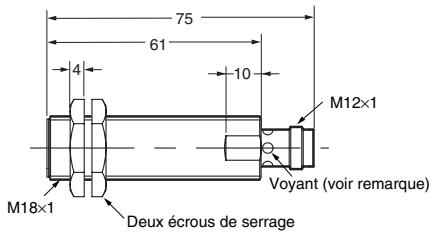

E2AU-M18LS08-M1-□□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

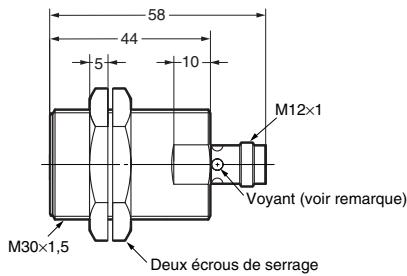

E2AU-M30KS15-M1-□□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

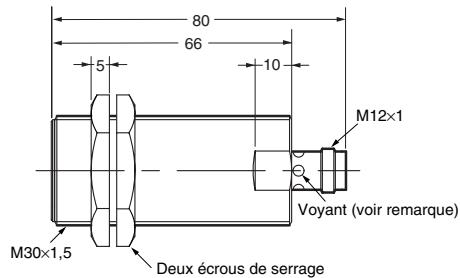

E2AU-M30LS15-M1-□□

Remarque: Voyant de fonctionnement (jaune, 4 × 90^ )

Précautions

Consignes de sécurité

Alimentation électrique

Ne soumettez pas le E2AU à une tension excessive, sans quoi il serait endommagé. Ne soumettez pas les modèles c.c. à un courant alternatif (100 à 240 Vc.a.), sans quoi ils seraient endommages.

Court-circuit de la charge

Ne court-circuitez pas la charge car cela risque d'endommager le E2AU.

La protection contre les courts-circuits du E2AU fonctionnera si la polarité de la tension d'alimentation imposée est correcte et comprise dans la plage de tension nominale.

Utilisation correcte

Conception

Temps de réinitialisation de l'alimentation

Le détector de proximé est pré à fonctionner 100 ms après la mise sous tension. Si des alimentations séparées sont connectées au détector de proximé et à la charge, prenez soin demettre sous tension le détector de proximé avant la charge.

Effets du métal avoirinant

Lorsque vous montez le E2AU dans un panneau métallique, vérifie que les espacements indiqués dans le tableau qui suit sont respectés.

(Unité : mm)

Type	Dimensions	M12	M18	M30
				Boîtier court	Boîtier long
Blindé	I	0	0 (Voir remarque 1.)	0 (Voir remarque 2.)
	m	12	24	45
	d	---	27	45
	D	0	1,5	4
	n	18	27	45
Non blindé	I	15	22	30	40
	m	20	48	70	90
	d	40	70	90	120
	D	15	22	30	40
	n	40	70	90	120

Remarque 1. En cas d'utilisation des écrous fournis :

Si un montage encastre est nécessaire, respectez un espacement dégagé de 1,5 mm.

1. En cas d'utilisation des écrous fournis :

Si un montage encastre est nécessaire, respectez un espacement dégagé de 4 mm.

Câblage

Prenez soit de cabler correctement le E2AU et la charge, sans quoi il serait endommagé.

Connexion sans charge

Prenez soit d'insérer les charges lors du cablage. Prenez soit de connecter une charge adequate au E2AU, sans quoi les composants internes seraient endommagés.

N'exposez pas le produit à des gaz inflammables ou explosifs.

Il est interdit de démonter, réparer ou modifier le produit.

Mise hors tension

Le détector de proximité peut émettre un signal d'impulsion lorsqu'il est mis hors tension. Il est donc conseilé demettre hors tension la charge avant le détector de proximité.

Transformateur électrique

Si vous utilisez une alimentation c.c., vérifie qu'elle contient un transformateur isolé. N'utilise pas d'alimentation c.c. contenant un transformateur automatique.

Interférences mutuelles

Lors de l'installation de deux détecteurs ou plus, face à face ou l'un à coté de l'autre, vérifie que les distances minimales données dans le tableau suivant sont respectées.

(Unité : mm)

Type	Dimensions	M12	M18	M30
				Boîtier court	Boîtier long
Blindé	A	30	60	110
	B	20	35	70
Non blindé	A	120	200	300	300
	B	100	120	200	300

Câblage

Lignes à haute tension

Câblage dans un conduit métallique :

S'il existe une alimentation ou une ligne à haute tension proche du cable du détecteur de proximé, passez le cable à travers un conduit métallique indépendant pour protégger le détecteur de proximé contre les dommages ou les défaillances.

Rallonge

La longueur standard du cable est inférieure à 200 m.

Sa résistance est de 50 N.

Installation

Le détector de proximé ne doit pas être soumis à des chocs brutoux lors de son installation, sans quoi il perdrait son étanchéité ou serait endommagé.

Ne pas serrer trop fort l'écrou. Utiliser une rondelle avec l'écrou.

Type	Couple
M12	30 Nm
M18	70 Nm
M30	180 Nm

Maintenance et inspection

Réalisez périodiquement les contrôles suivants pour préserver le bon fonctionnement du détecteur de proximité.

1. Vérifiez l'emplacement dans le montage, le déplacement, ou le décalage du détecteur de proximé et des objets à détecter.
2. Vérifiez que les câblages et les connexions ne sont pas reliçés, que les contacts sont bons et qu'aucun cable n'est rompue.
3. Vérifiez qu'aucun poudre ou poussière métallique ne s'est incrustée ou accumulée.
4. Vérifiez que la température et l'environnement sont satisfaisants.
5. Vérifiez que les voyants fonctionnent correctement (pour les modèles poursvus d'unvoyant de réglage).

Ne répAREz et de démontez jamais le détecteur.

Environnement

Etanchéité

Les détecteurs de proximité font l'objet de tests intensifs sur l'étanchéité. Toutefois, pour garantir des performances et une durée de vie optimes, évitez de les plonger dans l'eau et protégéz-les contre la pluie ou la neige.

Environnement de fonctionnement

Assurez-vous que le détector de proximé est stocké et utilisé en fonction des specifications fournies.

Courant d'apple

Une charge avec un courant d'appel important (par exemple, une lampe ou un moteur) risque d'endommager le détecteur de proximé. Le cas échéant, connecter la charge au détecteur de proximé par l'intérmediaire d'un relais.

Oromon ne garantit pas la conformite de ses produits avec les normes, codes, ou reglementations applicables en fonction de l'utilisation des produits par le client.

Il apparient à l'opérateur de prendre les mesures nécessaires pour s'assurer de l'adéquation des produits aux systèmes, machines et équipements avec lesquels ils seront utilisés.

Les caractéristiques des produits et les accessoires peuvent changer à tout moment pour motifs d'amélioration des produits ou pour d'autres raisons. Prenez contact avec cette conseiller Omron pour obtenir confirmation des caractéristiques des produits achétés.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimetre en pouces, multiplierz par 0,03937. Pour convertir les grammes en onces, multiplierz par 0,03527.
