Type de produit	Interrupteur de fin de course de sécurité à rupture positive
Marque	OMRON
Modèle	D4N-R
Configuration des contacts	1 NC + 1 NO (à rupture positive)
Tension nominale	250 V AC / 30 V DC
Courant nominal	5 A (AC), 3 A (DC)
Degré de protection	IP67 (immersion temporaire)
Matériau du boîtier	Plastique renforcé résistant aux chocs
Type d'actionneur	Rouleau à levier horizontal
Course de l'actionneur	15 mm
Force d'actionnement	5 N (minimum)
Température de fonctionnement	-20 °C à +70 °C
Durée de vie mécanique	10 millions d'opérations
Durée de vie électrique	500 000 opérations (sous charge nominale)
Dimensions (L x l x H)	75 x 30 x 30 mm
Poids	60 g
Fonctions principales	Détection de fin de course, sécurité par rupture positive des contacts NC, arrêt d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide (sans solvant). Vérifier régulièrement l'usure de l'actionneur et des contacts.
Sécurité	Contact NC à rupture positive conforme aux normes de sécurité (EN 60947-5-1). Double isolation.
Pièces détachées et réparabilité	Actionneur et contacts remplaçables. Pièces disponibles via le réseau OMRON.
Informations générales	Certifications CE, UL, CSA. Utilisation dans les machines industrielles, les convoyeurs, les portes automatiques.

FOIRE AUX QUESTIONS - D4N-R OMRON

Comment installer correctement l'interrupteur D4N-R ?

Fixez l'interrupteur sur une surface plane à l'aide des vis fournies. Alignez l'actionneur avec la came ou la pièce mobile. Serrez les vis au couple recommandé (0,5 Nm). Vérifiez que le mouvement de l'actionneur n'est pas entravé.

Comment brancher les contacts NC et NO ?

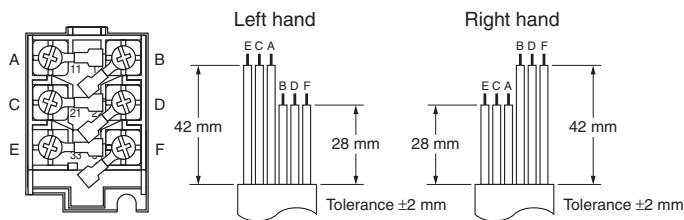

Le contact NC (normalement fermé) est utilisé pour la sécurité : il est ouvert en cas d'actionnement. Le contact NO (normalement ouvert) ferme le circuit lors de l'actionnement. Respectez le schéma de câblage figurant sur le boîtier.

Quelle est la tension maximale supportée ?

L'interrupteur supporte jusqu'à 250 V AC et 30 V DC. Pour des tensions supérieures, utilisez un relais intermédiaire.

Que faire si l'interrupteur ne commute plus correctement ?

Vérifiez d'abord l'usure de l'actionneur (rouleau, levier). Nettoyez les contacts si nécessaire. Si le défaut persiste, remplacez l'actionneur ou le bloc contacts.

Est-il possible de régler la course de l'actionneur ?

Non, la course est fixe (15 mm). Pour adapter l'actionnement, utilisez une came ou un levier supplémentaire (en option). Ne modifiez pas la mécanique sous peine de perdre la certification de sécurité.

Quel est le degré de protection de cet interrupteur ?

IP67 : il est étanche à la poussière et supporte une immersion temporaire jusqu'à 1 mètre pendant 30 minutes. Ne pas utiliser en immersion permanente.

Puis-je utiliser le D4N-R dans un environnement humide ?

Oui, grâce à l'IP67. Cependant, évitez les projections d'eau sous pression. Vérifiez régulièrement les joints pour maintenir l'étanchéité.

Comment tester le fonctionnement du contact de sécurité (NC) ?

Utilisez un multimètre en position ohmmètre : le contact NC doit être fermé (résistance nulle) au repos et ouvert (infini) lorsque l'actionneur est enfoncé. Cet essai doit être fait hors tension.

Où trouver des pièces de rechange pour le D4N-R ?

Contactez votre revendeur OMRON ou consultez le site officiel. Les actionneurs et les blocs de contacts sont disponibles. Utilisez uniquement des pièces d'origine pour conserver la sécurité.

Quelle différence entre le D4N-R et le D4N-T ?

Le D4N-R a un actionneur à rouleau horizontal, tandis que le D4N-T a un actionneur à tige. Le choix dépend de la géométrie de la came. Les caractéristiques électriques sont identiques.
