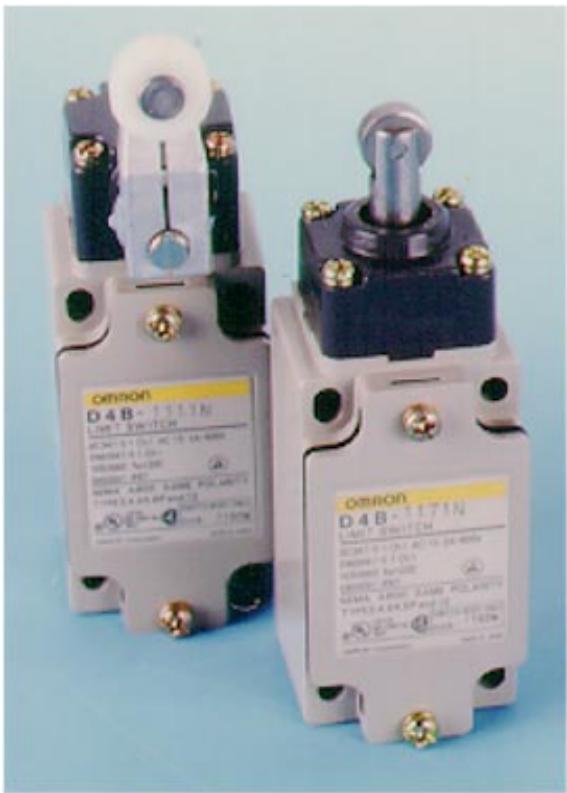

MODE D'EMPLOI D4B-N OMRON
Contact à manœuvre positive d'ouverture
- Contacts à rupture lente ou brusque pour une commutation précise avec un mécanisme de sécurité assurant l'ouverture des contacts dans toutes les circonstances ■ Configuration des contacts : NO-NF ou 2 NF ■ Classe de protection : IP67 (IEC529) UL/CSANEMA 3, 4, 4X, 6P et 13 Large plaque de température: -40 à C (modèle standard) Conforme à la norme EN50041 (42,5 x 60 mm) pour les formes A, B, C et D Tête réglable pour action à droite ou à gauche Tête orientable ■ Homologations : IEC (IEC947-5-1), CENELEC (EN60947-5-1) VDE (VDE 0660 200, 206), UL (UL508), CSA (CSA C22,2 n°14) ■ Homologation SUVA et BIA pour le modèle à rupture lente
Références
Comment dire une reférence :
1. Conduit
1: PG13,5 (standard) 5: PG13,5 (3 conduits)
2. Contacts intégrés
1 NO/1 NF (rupture brusque) A: 2 NF (rupture lente) 5: 1 NO/1 NF (rupture lente)
3. Levier
11: levier à galet en résine 70: pousoir en acier 71: levier à galet en acier 16: levier de longueur variable à galet 17: levier tige ronde en acier régable 81: levier à ressort 87: tige plastique ronde à ressort 00: corps avec contacts sans tête ni levier 1R: levier à galet (compatible avec ancien D4B)
Fins de course standard (EN50041)
| Levier | Conduit | |||
| PG13,5 | ||||
| 1 NO/1NF (rupture brusque) | 2 NF (rupture lente) | 1 NO/1 NF (rupture lente)** | ||
| Tête à mouvement angu-laire | Levier à galet (forme A) | D4B-1111N ▲ | D4B-1A11N ▲ | D4B-1511N |
| Levier réglabè à galet | D4B-1116N ▲ | D4B-1A16N ▲ | D4B-1516N | |
| levier à tige réglabè (forme D) | D4B-1117N ▲ | D4B-1A17N ▲ | D4B-1517N | |
| Tête à mouvement recti-ligne | Poussoir (forme B) | D4B-1170N ▲ | D4B-1A70N ▲ | D4B-1570N |
| Poussoir à galet (forme C) | D4B-1171N ▲ | D4B-1A71N ▲ | D4B-1571N | |
| Tête multi-direc-tion * | A ressort | D4B-1181N ▲ | D4B-1A81N | D4B-1581N |
| Tige plastique à ressort | D4B-1187N ▲ | D4B-1A87N | D4B-1587N | |
| Homologations | VDE 0660, (200), IEC947-5-1 Chap.1 | VDE 0660 (206), IEC947-5-1 Chap.1 et 3 | ||
Les fins de course à tête multi-direction ne peuvent être utilisées comme fins de course de sécurité. *Ex.: le D4B-15_N possède 4 mm d'écart entre contacts et est conforme à la norme EN81.
Produit classifié standard
Modèle 3 conduits
| Levier | Conduit | |||
| PG13,5 | ||||
| 1 NO/1 NF (rupture brusque) | 2NF (rupture lente) | 1 NO/1 NF (rupture lente) | ||
| Tête à mouvement angulaire | Levier à galet (forme A) | D4B-5111N ▲ | D4B-5A11N ▲ | D4B-5511N |
| Levier régiable à galet | D4B-5116N ▲ | D4B-5A16N ▲ | D4B-5516N | |
| Levier à tige régiable (forme D) | D4B-5117N ▲ | D4B-5A17N ▲ | D4B-5517N | |
| Tête à mouvement rectiligne | Poussoir (forme B) | D4B-5170N ▲ | D4B-5A70N ▲ | D4B-5570N |
| Poussoir à galet (forme C) | D4B-5171N ▲ | D4B-5A71N ▲ | D4B-5571N | |
| Tête multi-direction* | Ressort de bobine | D4B-5181N ▲ | D4B-5A81N | — |
| Tige plastique à ressort | D4B-5187N ▲ | D4B-5A87N | — | |
Les fins de course à tête multi-direction ne peuvent être utilisées comme fins de course de sécurité. *Ex. : le D4B-55_N possède 4 mm d'écart entre contacts et est conforme à la norme EN80.

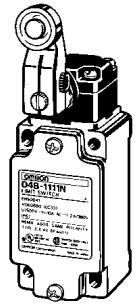

Pièces de rechange
Le D4B-_N est composé de 3 sous-ensembles : corps, tête et levier (pour les têtes à mouvement rectiligne ou multi-directionnelles, la tête et le levier sont indissociables). Ces sous-ensembles peuvent être commandés comme pièces de rechange.
Pièces de rechange
Corps
| EN50041 | 3 conduits | |
| PG13,5 | PG13,5 | |
| 1 NO/1 NF (rupture brusque) | D4B-1100N▲ | D4B-5100N |
| 2NF (rupture lente) | D4B-1A00N▲ | D4B-5A00N |
| 1 NO/1 NF (rupture lente) | D4B-1500N | D4B-5500N |
Tête
| Levier | Type | Référence |
| Rotatif létéal | Standard | D4B-0010N ▲ |
| Poussoir | En bout | D4B-0070N ▲ |
| Galet | D4B-0071N | |
| Multi-direction | Ressort | D4B-0081N |
| Tige plastique à dessort | D4B-0087N |
Produit classifié standard
Levier (pour tête à mouvement angulaire)
| Levier | Longueur du levier | Diamètre du galet | Référence |
| A galet en résine | 31,5 | Dia. 17,5 | D4B-0001N ▲ |
| Levier régiable à galet | 25 à 89 | Dia. 19 | D4B-0006N ▲ |
| Levier à tige régiable | 145 max. | --- | D4B-0007N ▲ |
| Interchangeable avec celui du D4B-0001 | 33,7 | Dia. 19 | D4B-000RN |
Produit classifié standard
Caractéristiques techniques
AC-15 2A/400V (TÜV)
NEMA A600 (UL/CSA)
| Tension nominale | Courant | Puisance de commutation | |||
| Continu | Travail | Repos | Travail | Repos | |
| 120 Vc.a. | 10 A | 60 A | 6 A | 7 200 VA | 720 VA |
| 240 Vc.a. | 30 A | 3 A | |||
| 480 Vc.a. | 15 A | 1,5 A | |||
| 600 Vc.a. | 12 A | 1,2 A | |||
Homologations
Rupture brusque
UL508 (UL n° E576675)
CSA C22,2 n° 14 (CSA n° LR45746)
IEC 947-5-1 Chap. 1
EN 60947-5-1 Chap. 1
VDE 0660 (200) (TÜV n° R9151372)
Rupture lente
UL508 (UL n° E576675)
CSA C22,2 No 14 (CSA n° LR45746)
IEC 947-5-1 Chap. 1, 3
EN 60947-5-1 Chap. 1,3
VDE 0660 (200, 206) (TUV n° R9151643)
SUVA (certificat n° 4887), CNA
(Caisse Nationale d'Assurance en cas d'accident)
BIA (certificat n° 9202158)
- Caractéristiques générales
| Vitesse de fonctionnement | 1 mm/s à 50 cm/s (avec le D4B-1111N) |
| Fréquence de fonctionnement | Mécanique: 120 manoeuvres/mnElectrique: 30 manoeuvres/mn |
| Résistance d'isolation | 100 MΩ min. (à 500 Vc.c.) |
| Résistance de contact | 25 mΩ max. (valeur initiale) |
| Rigidité diélectrique | Rupture brusque1 000 Vc.a., 50/60 Hz pendant 1 mn entre bornes non continues2 500 Vc.a., 50/60 Hz pendant 1 mn entre les parties métalliques non conductrices et la terre et entre chaque borne et partie métallique non conductriceRupture lenteUimp 4 000 Vc.a. entre bornes de même polarité, entre bornes de polarités différentes, entre les parties métalliques conductrices et la terre, entre chaque borne et partie métallique non conductrice |
| Force d'ouverture positive | Rupture lente: type levier: 19,61 N (2 kgf) min.; type plongeur: 9,03 N (5 kgf) min. |
| Distance d'ouverture positive | Rupture lente: type levier: 35 % min.; type plongeur: 3,2 mm min. |
| Tension nominale d'isolement (Ui) | 600 Vc.a. (IEC 947-5-1) |
| Courant thermique conventionnel(lthe) | 20 A (IEC 947-5-1) |
| Apparil de protection contre les courts-circuits | Fusible 10 A (type gl) (IEC 269-1, 2) |
| Classe de pollution | 3 (VDE0110/IEC664) |
| Résistance aux vibrations | Endommagement: 10 à 500 Hz, 1,3 mm en double amplitude |
| Résistance aux chocs | Destruction: 1 000 m/s2min. (100 G min. env.)Endommagement: 300 m/s2min. (30 G min. env.) |
| Durée de vie | Rupture brusque: mécanique: 30 000 000 manoeuvres min.; électric: cf "Courbes de fonctionnement"Rupture lente: mécanique: 30 000 000 manoeuvres min.; électric: 50 000 manoeuvres min. |
| Différence entre contacts | Rupture brusque: 2 x 0,5 mm min.Rupture lente: 2 x 2 mm min. (D4B-15_ et D4B-55_) |
| Temps de rebondissement | Rupture brusque: 3 ms max.Rupture lente: identique à la vitesse de fonctionnement |
| Température ambiente | En fonctionnement: - 40 à 80 °C (sans givrage) cf Rem. |
| Humidité ambiente | En fonctionnement: 95 % max. |
| Classe de protection | NEMA: 3,4, 4X, 6P et 13IEC: IP67 |
| Poids | 290 g env. (D4B-1111N) |
Rem. : -25 à 80 °C pour le type à tige plastique à ressort
- Caractéristiques de fonctionnement
| Référencce | D4B-_111ND4B-_A11ND4B-_511N | D4B-_116ND4B-_A16N*D4B-_516N | D4B-_117ND4B-_A17N**D4B-_517N | D4B-_170ND4B-_A70ND4B-_570N | D4B-_171ND4B-_A71ND4B-_571N | D4B-_181ND4B-_A81ND4B-_581N | D4B-_187ND4B-_A87ND4B-_587N |
| FF max. | 9,4 N (960 gf) | 2,1 N (216 gf) | 18,6 N (1900 gf) | 1,47 N (150 gf) | |||
| FR min. | 1,47 N (150 gf) | 0,31 N (30 gf) | 2,0 N (200 gf) | --- | |||
| PC | 21 + 3% | 2,0 mm max. | 15 % max. | ||||
| SC min. | 50 % | 5,0 mm | --- | ||||
| MD max. | Rupture brusque : 12 %Rupture lente : 0 % | Rupture brusque : 1,0 mmRupture lente : 0 mm | --- | ||||
| TT | (75 %) | (7,0 mm) | --- | ||||
| FP max. | --- | 38 mm | 51 mm | --- | |||
| PE | --- | 35 + 1 mm | 48 + 1 mm | --- | |||
Les caractéristiques de fonctionnement de ces fins de course ont été mesurées avec le levier à galet positionné à 31,5 mm. Les caractéristiques de fonctionnement de ces fins de course ont été mesurées avec le levier à tige positionné à 140 mm.
(Contact 1 no/1 NF, rupture brusque)
(cos = 1)
(cos = 0,4)
Nomenclature
Avec les modèles à levier à galet, la tête peut être positionnée dans n'importe lequel des 4 sens en défaisant les vis aux angles de la tête.
Indice de position d'enclenchement (flèche)
Le modèle a tête angulaire permet de sélectionner le fonctionnement d'un côté seulement (droite ou gauche) ou des côtés sans utiliser d'outil.
Tête Pousser et faire pivoter Matière du boîtier Moule en aluminium
Ouverture du conduit Pg 13,5 Positionnement de sécurité du levier Tous les, des rainures sont présentes sur le disque d'indication et empêchent le levier de glisser contre l'arbre de rotation. Indicateur de zone de fonctionnement Une surcouse optimale peut être assurée grâce à l'index qui peut se visualiser le displacement du levier. Mécanisme de séparation des contacts par arrachementforcé (partie NF du contact uniquement) Si une anomalie se produit lors de la commutation, les contacts seraient alors ouverts. Vis de borne de mise à la terre la borne de mise à la terre augmente la sécurité. Matière des contacts Alliage Ag
Contact à rupture brusque
S'il se produit un "collage" des contacts NF, ils sont écartés grâce à la cage de sécurité qui est actionnée directement par le plongeur.
1. "Collage"
- Séparation des contacts. La came de sécurité pousse vers le haut la lame du contact mobile.
3. Contacts complètement séparés
Contact à rupture lente
Conforme IEC 947-5-1 chap. 3 Conforme VDE 0660 (206) En cas de "collage", les contacts sont séparés par le plongeur.
Forme et fonctionnement du contact (EN 50013)
Contact 1 NO/1 NF (rupture brusque)
VDE 0660 (200) IEC 947-5-1 Chap. 1
Contact 2NF (rupture lente) Contact à ouverture positive VDE 0660 (200), 206 IEC 947-5-1 Chap. 1 et 3 Contact 1 NF/1 NO (rupture lente)
Contact à ouverture positive
VDE 0660 (200, 206) IEC 947-5-1 Chap. 1 et 3
Rem. : Sauf indication contraire, une tolérance de +0,4 mm s'applique à toutes les dimensions.

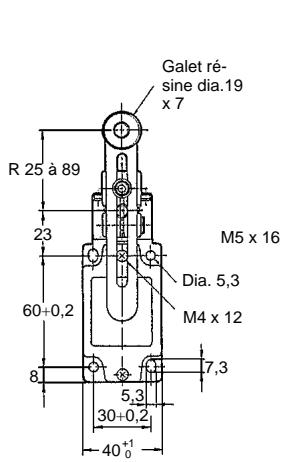

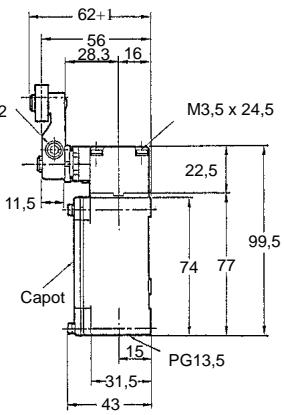

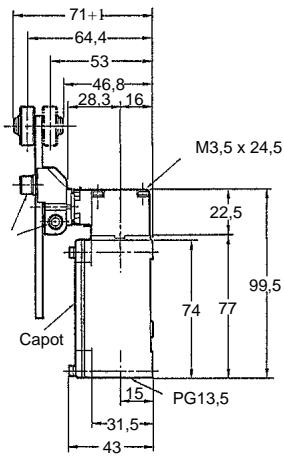

Modèle EN50041

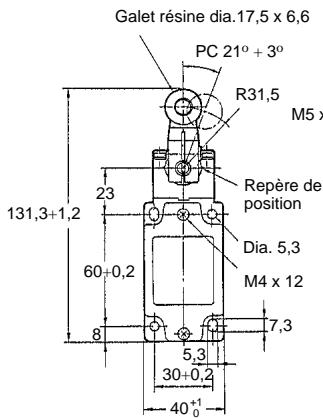

D4B-111N, D4B-A11N
D4B-116N, D4B-A16N
Ajustez bien la bute à 40 mm du haut du levier à ressort.

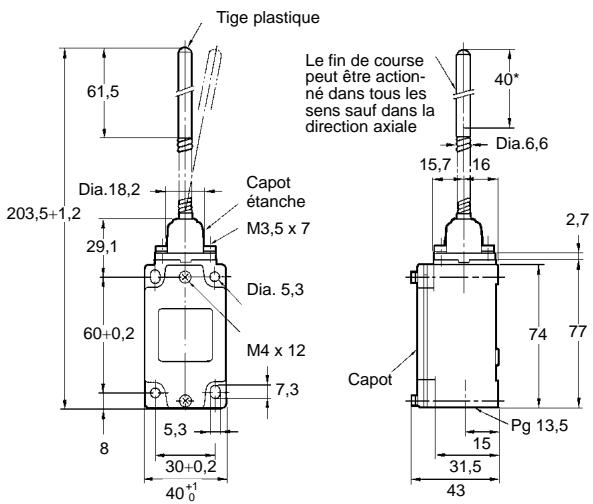

D4B_187N,
D4B_A87N
Ajustez bien la bûette à 40 mm du haut de la tige à ressort.

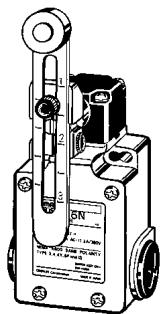

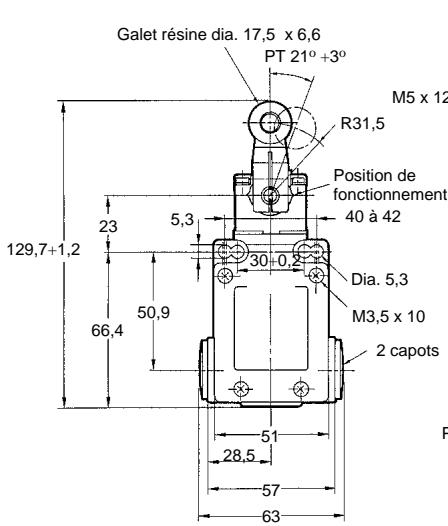

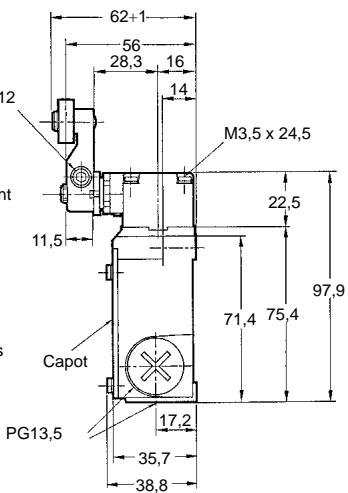

Modèle 3 conduits

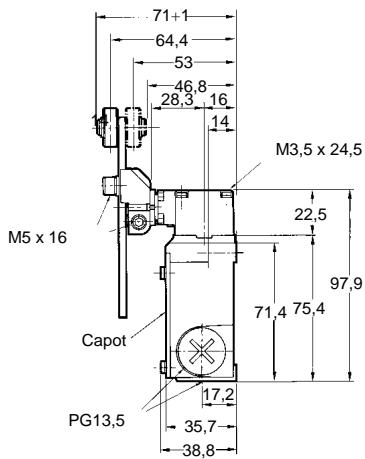

D4B-111N, D4B-A11N

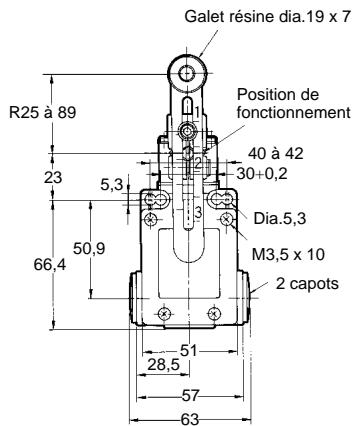

D4B-116N, D4B-A16N

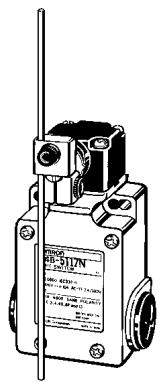

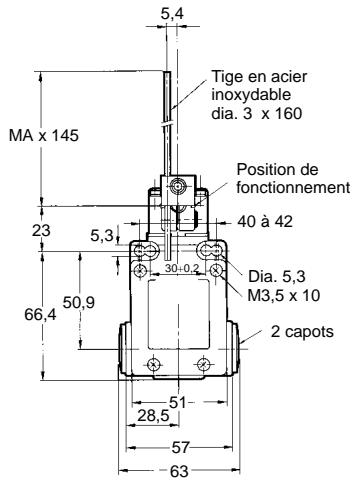

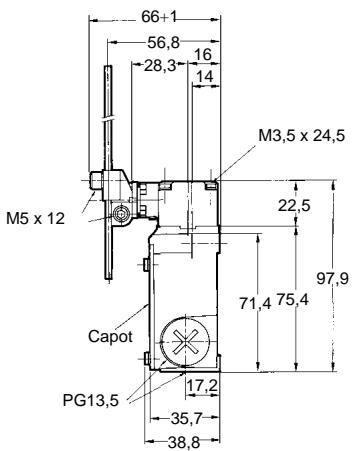

D4B-117N, D4B-A17N

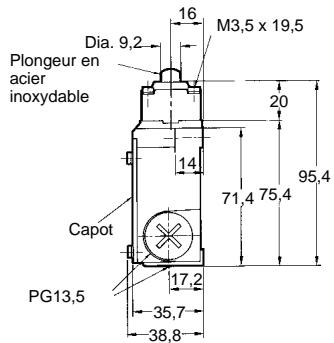

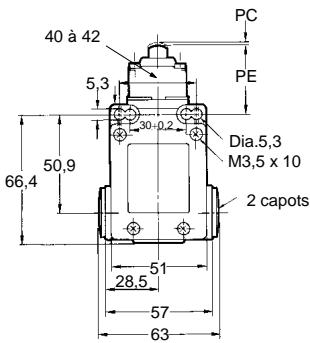

D4B-170N,
D4B_A70N

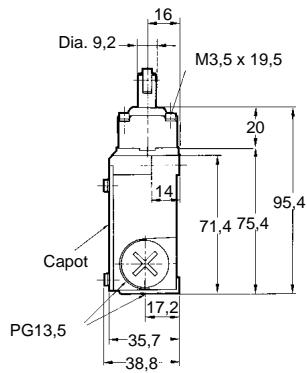

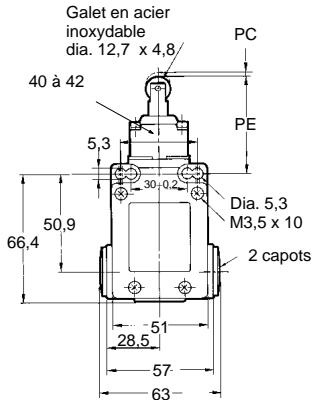

D4B-171N.
D4B-A71N

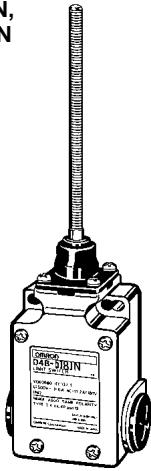

D4B-181N
D4B-A81N
Ressort en acier inoxydable

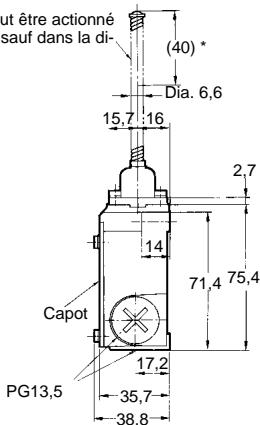

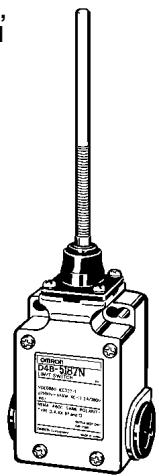

D4B-187N,
D4B-A87N
Tige plastique
Le fin de course peut être actionnée dans tous les sens sauf dans la direction axiale.
Leviers
D4B-0001N
D4B-0002N
D4B-0003N D4B-0004N
Galet caoutchouc dia. 50
D4B-0005N
D4B-0006N
D4B-000RN
D4B-0007N

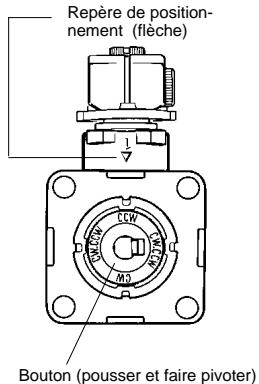

Fonctionnement en sens horaire, anti-horaire ou en sens horaire et anti-horaire
La tête des fins de course peut être convertie en quelques secondes pour fonctionner en sens horaire, anti-horaire ou horaire et anti-horaire.
Procédure
- Démontez la tête en desserrant les quatre vis qui la maintiennent.
- Appuyez sur le bouton noir et sélectionnez la position de fonctionnement (horaire...). La sélection est effectuée par le bouton illustré sur le schéma. Ce bouton est positionné d'origine sur "CW + CCW" (fonctionnement en sens horaire et anti-horaire).

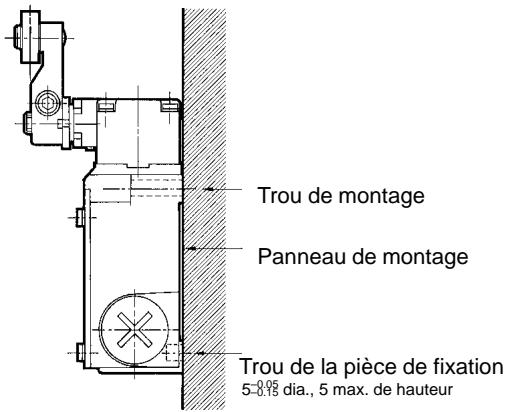

Montage
Pour monter le D4B à 3 conduits, il faut des vis et deux pièces spéciales (dia. 5^-0,05 / _-0,15 ) pour fixer le fin de course comme le montre le schéma suivant:
Trous de montage
D4B-1_N Rem. : convient pour le montage en dimensions EN50041
D4B-5_N
Fin de course à rupture brusque
Une fin de course à rupture brusque n'a besoin que de quelques instants pour commuter un courant électrique, ce qui réduit la formation de l'arc et empêche l'usage des contacts. Une rupture brusque est donc plus indiquée qu'une rupture lente pour les applications nécessitant une haute précision de répétitivité, une haute fréquence de fonctionnement et une vitesse de fonctionnement lente.
Fin de course à rupture lente
Le temps de commutation du courant électrique pour un fin de course à rupture lente augmente ou diminue proportionnellement à la vitesse de fonctionnement du produit. Un fin de course à rupture lente possède une force de séparation suffisante au moment de la soudure du contact et une capacité importante après séparation des contacts. Le modèle à rupture lente est donc idéal pour différentes connexions de charge comme les polarités identiques ou opposées et les connexions de source de puissance.
Commutateur de sécurité
La partie contact NF intègre du D4B-_N possède un mécanisme de séparation positive des contacts. Avec leurs caractéristiques de commutation, les fins de course à rupture brusque peuvent donc être utilisées pour le contrôle de positionnement et celles à rupture lente pour les applications de sécurité et de protection. Les fins de course à rupture brusque et lente sont conformes aux normes de sécurité BS5304, IEC 204-1 et VDE 0113.
