MODE D'EMPLOI D4N OMRON

Interrupteur de position de sécurité miniature

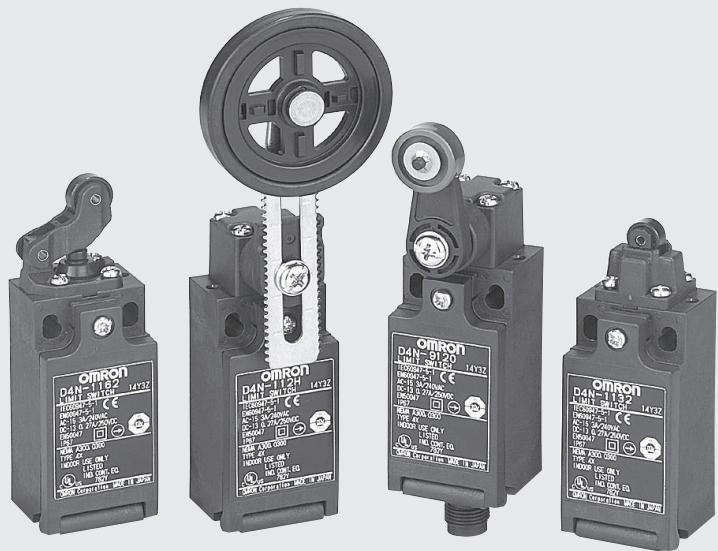

D4N

Interrupteurs de position de sécurité compatibles avec le D4D pour une gamme complète conforme aux normes internationales

• La gamme comprend des modèles à trois contacts avec 2NF / 1NO et 3NF en plus des modèles à deux contacts 1NF / 1NO et 2NF. Des modèles à contacts MBB sont également disponibles.
• Les modèles à connecteur M12 disponibles économisent de la main d'oeuvre et simplifient la maintenance.
• Les contacts plaqués or normalisés fournissent une grande fiabilité des contacts. Convient aux charges standard ou aux micro-charges.
• Exempt de plomb, cadmium et chrome hexavalent, ce qui réduit l'impact sur l'environnement.
• Conforme aux normes EN115 et EN81-1.
• La gamme comprend des modèles à action lente et action rapide à contacts Zb
  Lisez bien les Consignes de sécurité, page G-241.

OMRON DAN-1182 14737 HODOR 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 HODOR 500000000000000000 HODOR 5015555555555555555555555555555555555555555555555555555555555555555555 HODOR 612222222222222222222222222222222222222222222222222222222222 HODOR 6133333333333333333333333333333333333333333333333333333333 HODOR 614444444444444444444444444444444444444444444 HODOR 616666666666666666666666666666666666666666666666666666666666666666666666666666666666 HODOR 6178888888888888888888888888888888888888888888888888888888 HODOR 61919999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 HODOR 62111111111111111111111111111111111111111111111111111111111111111111111111111111 HODOR 6222222222222222222222222222222222222222222222222222222 HODOR 62333333333333333333333333333333333333333333333333333333333333333 HODOR 6244444444444444444444444444444444444444444444444 HODOR 62566666666666666666666666666666666666666666 HODOR 6278888888888888888888888888888888888888 HODOR 62777777777777777777777777777777777777777777 HODOR 62777777777777777777777777777777 HODOR 62777777777777777777777777 HODOR 627777777777777777777 HODOR 627777777 HODOR 627777 HODOR 6277 HODOR 627 HODOR 62 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOR 6 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOH 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO 5 HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOLO | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HODOOL | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODLO | HMODL OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI OZI NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINM NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDINN NCHDIN

cULus

CE
Remarque : Contactez votre représentant pour plus de détails sur les modèles avec certification des normes de sécurité.

Structure des références

Légende des références

1. Dimension du conduit / connecteur

1 : PG13.5 (1 conduit)
2 : G1 / 2 (1 conduit)
3 : 1 / 2-14NPT (1 conduit)
4 : M20 (1 conduit)
5 : PG13.5 (2 conduits)
6 : G1 / 2 (2 conduits)
7 : 1 / 2-14NPT (2 conduits)
8 : M20 (2 conduits)
9 : Connecteur M12 (1 conduit)

2. Interrupteurs intégrés

1 : 1NF / 1NO (action rapide)
2 : 2NF (action rapide)
A : 1NF / 1NO (action lente)
B : 2NF (action lente)
C : 2NF / 1NO (action lente)
D : 3NF (action lente)
E : 1NF / 1NO (contact MBB / action lente)
F : 2NF / 1NO (contact MBB / action lente)

3. Tête et actionneur

20 : Levier à galet (levier et galet en résine)
22 : Levier à galet (levier métallique, galet en résine)
25 : Levier à galet (levier et galet métalliques)
26 : Levier à galet (levier métallique, galet de roulement)
2G : Levier à galet réglable, verrouillable (levier métallique, galet en résine)
2H : Levier à galet réglable, verrouillable (levier métallique, galet en caoutchouc)
31 : Poussoir
32 : Poussoir à galet
62 : Levier à sens d'attaque horizontal
72 : Levier à sens d'attaque vertical
80 : Tige flexible
87 : Tige ressort plastique
RE : Fourche à sens d'attaque droit
LE : Fourche à sens d'attaque droit

Liste des références

Interrupteurs à deux contacts

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			1NF / 1NO(action lente)		2NF(action lente)		1NF / 1NO(action lente)		2NF(action lente)
			Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle
Levier à galet(levier et galet en résine)	1 conduit	Pg13.5		D4N-1120		D4N-1220		D4N-1A20		D4N-1B20
		G1/2		D4N-2120		D4N-2220		D4N-2A20		D4N-2B20
		1/2-14NPT		D4N-3120		D4N-3220		D4N-3A20		D4N-3B20
		M20		D4N-4120		D4N-4220		D4N-4A20		D4N-4B20
		Connecteur M12		D4N-9120		D4N-9220		D4N-9A20		D4N-9B20
	2 conduits	Pg13.5		D4N-5120		D4N-5220		D4N-5A20		D4N-5B20
		G1/2		D4N-6120		D4N-6220		D4N-6A20		D4N-6B20
		M20		D4N-8120		D4N-8220		D4N-8A20		D4N-8B20
Levier à galet(levier métallique,galet en résine)	1 conduit	Pg13.5		D4N-1122		D4N-1222		D4N-1A22		D4N-1B22
		G1/2		D4N-2122		D4N-2222		D4N-2A22		D4N-2B22
		1/2-14NPT		D4N-3122		D4N-3222		D4N-3A22		D4N-3B22
		M20		D4N-4122		D4N-4222		D4N-4A22		D4N-4B22
		Connecteur M12		D4N-9122		D4N-9222		D4N-9A22		D4N-9B22
	2 conduits	Pg13.5		D4N-5122		D4N-5222		D4N-5A22		D4N-5B22
		G1/2		D4N-6122		D4N-6222		D4N-6A22		D4N-6B22
		M20		D4N-8122		D4N-8222		D4N-8A22		D4N-8B22
Levier à galet(levier métallique,galet métallique)	1 conduit	Pg13.5		D4N-1125		D4N-1225		D4N-1A25		D4N-1B25
		G1/2		D4N-2125		D4N-2225		D4N-2A25		D4N-2B25
		1/2-14NPT		D4N-3125		D4N-3225		D4N-3A25		D4N-3B25
		M20		D4N-4125		D4N-4225		D4N-4A25		D4N-4B25
		Connecteur M12		D4N-9125		D4N-9225		D4N-9A25		D4N-9B25
Levier à galet(levier métallique,galet de roulement)	1 conduit	Pg13.5		D4N-1126		D4N-1226		D4N-1A26		D4N-1B26
		G1/2		D4N-2126		D4N-2226		D4N-2A26		D4N-2B26
		1/2-14NPT		D4N-3126		D4N-3226		D4N-3A26		D4N-3B26
		M20		D4N-4126		D4N-4226		D4N-4A26		D4N-4B26
		Connecteur M12		D4N-9126		D4N-9226		D4N-9A26		D4N-9B26
Poussoir	1 conduit :	Pg13.5		D4N-1131		D4N-1231		D4N-1A31		D4N-1B31
		G1/2		D4N-2131		D4N-2231		D4N-2A31		D4N-2B31
		1/2-14NPT		D4N-3131		D4N-3231		D4N-3A31		D4N-3B31
		M20		D4N-4131		D4N-4231		D4N-4A31		D4N-4B31
		Connecteur M12		D4N-9131		D4N-9231		D4N-9A31		D4N-9B31
	2 conduits	Pg13.5		D4N-5131		D4N-5231		D4N-5A31		D4N-5B31
		G1/2		D4N-6131		D4N-6231		D4N-6A31		D4N-6B31
		M20		D4N-8131		D4N-8231		D4N-8A31		D4N-8B31
Poussoir à galet	1 conduit	Pg13.5		D4N-1132		D4N-1232		D4N-1A32		D4N-1B32
		G1/2		D4N-2132		D4N-2232		D4N-2A32		D4N-2B32
		1/2-14NPT		D4N-3132		D4N-3232		D4N-3A32		D4N-3B32
		M20		D4N-4132		D4N-4232		D4N-4A32		D4N-4B32
		Connecteur M12		D4N-9132		D4N-9232		D4N-9A32		D4N-9B32
	2 conduits	Pg13.5		D4N-5132		D4N-5232		D4N-5A32		D4N-5B32
		G1/2		D4N-6132		D4N-6232		D4N-6A32		D4N-6B32
		M20		D4N-8132		D4N-8232		D4N-8A32		D4N-8B32
Levier à sens d'attaque horizontal	1 conduit	Pg13.5		D4N-1162		D4N-1262		D4N-1A62		D4N-1B62
		G1/2		D4N-2162		D4N-2262		D4N-2A62		D4N-2B62
		1/2-14NPT		D4N-3162		D4N-3262		D4N-3A62		D4N-3B62
		M20		D4N-4162		D4N-4262		D4N-4A62		D4N-4B62
		Connecteur M12		D4N-9162		D4N-9262		D4N-9A62		D4N-9B62
	2 conduits	Pg13.5		D4N-5162		D4N-5262		D4N-5A62		D4N-5B62
		G1/2		D4N-6162		D4N-6262		D4N-6A62		D4N-6B62
		M20		D4N-8162		D4N-8262		D4N-8A62		D4N-8B62

Modèles conseillés

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			1NF / 1NO(action lente)		2NF(action lente)		1NF / 1NO(action lente)		2NF(action lente)
			Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle
Levier à sens d'attaque vertical	1 conduit	Pg13.5		D4N-1172		D4N-1272		D4N-1A72		D4N-1B72
		G1/2		D4N-2172		D4N-2272		D4N-2A72		D4N-2B72
		1/2-14NPT		D4N-3172		D4N-3272		D4N-3A72		D4N-3B72
		M20		D4N-4172		D4N-4272		D4N-4A72		D4N-4B72
		Connecteur M12		D4N-9172		D4N-9272		D4N-9A72		D4N-9B72
	2 conduits	Pg13.5		D4N-5172		D4N-5272		D4N-5A72		D4N-5B72
		G1/2		D4N-6172		D4N-6272		D4N-6A72		D4N-6B72
		M20		D4N-8172		D4N-8272		D4N-8A72		D4N-8B72
Levier à galet réglable, verrouillable (levier métallique, galet en résine)~	1 conduit	Pg13.5		D4N-112G		D4N-122G		D4N-1A2G		D4N-1B2G
		G1/2		D4N-212G		D4N-222G		D4N-2A2G		D4N-2B2G
		1/2-14NPT		D4N-312G		D4N-322G		D4N-3A2G		D4N-3B2G
		M20		D4N-412G		D4N-422G		D4N-4A2G		D4N-4B2G
		Connecteur M12		D4N-912G		D4N-922G		D4N-9A2G		D4N-9B2G
	2 conduits	G1/2		D4N-612G		D4N-622G		D4N-6A2G		D4N-6B2G
		M20		D4N-812G		D4N-822G		D4N-8A2G		D4N-8B2G
Levier à galet réglable, verrouillable (levier métallique, galet en caout-chouc)	1 conduit	Pg13.5		D4N-112H		D4N-122H		D4N-1A2H		D4N-1B2HR
		G1/2		D4N-212H		D4N-222H		D4N-2A2H		D4N-2B2H
		1/2-14NPT		D4N-312H		D4N-322H		D4N-3A2H		D4N-3B2H
		M20		D4N-412H		D4N-422H		D4N-4A2H		D4N-4B2H
		Connecteur M12		D4N-912H		D4N-922H		D4N-9A2H		D4N-9B2H
	2 conduits	G1/2		D4N-612H		D4N-622H		D4N-6A2H		D4N-6B2H
		M20		D4N-812H		D4N-822H		D4N-8A2H		D4N-8B2H

Modèles conseillés
Remarque : Il est conseillé d'utiliser le M20 pour les interrupteurs exportés en Europe et le 1 / 2-14NPT en Amérique du Nord.

Interrupteurs à trois contacts et contacts MBB

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			2NF / 1NO(action lente)		3NF(action lente)		1NF / 1NO MBB(action lente)		2NF / 1NO MBB(action lente)
			Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle
Levier à galet(levier et galet en résine)	1 conduit	Pg13.5		D4N-1C20		D4N-1D20		D4N-1E20		D4N-1F20
		G1 / 2		D4N-2C20		D4N-2D20		D4N-2E20		D4N-2F20
		1 / 2-14NPT		D4N-3C20		D4N-3D20		D4N-3E20		D4N-3F20
		M20		D4N-4C20		D4N-4D20		D4N-4E20		D4N-4F20
		Connecteur M12		---		---		D4N-9E20		---
	2 conduits	Pg13.5		D4N-5C20		D4N-5D20		D4N-5E20		D4N-5F20
		G1 / 2		D4N-6C20		D4N-6D20		D4N-6E20		D4N-6F20
		M20		D4N-8C20		D4N-8D20		D4N-8E20		D4N-8F20
Levier à galet(levier métallique,galet en résine)	1 conduit	Pg13.5		D4N-1C22		D4N-1D22		D4N-1E22		D4N-1F22
		G1 / 2		D4N-2C22		D4N-2D22		D4N-2E22		D4N-2F22
		1 / 2-14NPT		D4N-3C22		D4N-3D22		D4N-3E22		D4N-3F22
		M20		D4N-4C22		D4N-4D22		D4N-4E22		D4N-4F22
		Connecteur M12		---		---		D4N-9E22		---
	2 conduits	Pg13.5		D4N-5C22		D4N-5D22		D4N-5E22		D4N-5F22
		G1 / 2		D4N-6C22		D4N-6D22		D4N-6E22		D4N-6F22
		M20		D4N-8C22		D4N-8D22		D4N-8E22		D4N-8F22
Levier à galet(levier métallique,galet métallique)	1 conduit	Pg13.5		D4N-1C25		D4N-1D25		D4N-1E25		D4N-1F25
		G1 / 2		D4N-2C25		D4N-2D25		D4N-2E25		D4N-2F25
		1 / 2-14NPT		D4N-3C25		D4N-3D25		D4N-3E25		D4N-3F25
		M20		D4N-4C25		D4N-4D25		D4N-4E25		D4N-4F25
		Connecteur M12		---		---		D4N-9E25		---

Modèles conseillés

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			2NF / 1NO(action lente)		3NF(action lente)		1NF / 1NO MBB(action lente)		2NF / 1NO MBB(action lente)
			Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle
Levier à galet(levier métallique,galet de roulement)[EQ3H]	1 conduit	Pg13.5		D4N-1C26		D4N-1D26		D4N-1E26		D4N-1F26
		G1/2		D4N-2C26		D4N-2D26		D4N-2E26		D4N-2F26
		1/2-14NPT		D4N-3C26		D4N-3D26		D4N-3E26		D4N-3F26
		M20		D4N-4C26		D4N-4D26		D4N-4E26		D4N-4F26
		Connecteur M12		---		---		D4N-9E26		---
Poussoir[AD06]	1 conduit	Pg13.5		D4N-1C31		D4N-1D31		D4N-1E31		D4N-1F31
		G1/2		D4N-2C31		D4N-2D31		D4N-2E31		D4N-2F31
		1/2-14NPT		D4N-3C31		D4N-3D31		D4N-3E31		D4N-3F31
		M20		D4N-4C31		D4N-4D31		D4N-4E31		D4N-4F31
		Connecteur M12		---		---		D4N-9E31		---
	2 conduits	Pg13.5		D4N-5C31		D4N-5D31		D4N-5E31		D4N-5F31
		G1/2		D4N-6C31		D4N-6D31		D4N-6E31		D4N-6F31
		M20		D4N-8C31		D4N-8D31		D4N-8E31		D4N-8F31
Poussoir à galet[306W]	1 conduit	Pg13.5		D4N-1C32		D4N-1D32		D4N-1E32		D4N-1F32
		G1/2		D4N-2C32		D4N-2D32		D4N-2E32		D4N-2F32
		1/2-14NPT		D4N-3C32		D4N-3D32		D4N-3E32		D4N-3F32
		M20		D4N-4C32		D4N-4D32		D4N-4E32		D4N-4F32
		Connecteur M12		---		---		D4N-9E32		---
	2 conduits	Pg13.5		D4N-5C32		D4N-5D32		D4N-5E32		D4N-5F32
		G1/2		D4N-6C32		D4N-6D32		D4N-6E32		D4N-6F32
		M20		D4N-8C32		D4N-8D32		D4N-8E32		D4N-8F32
Levier à sens d'attaque horizontal	1 conduit	Pg13.5		D4N-1C62		D4N-1D62		D4N-1E62		D4N-1F62
		G1/2		D4N-2C62		D4N-2D62		D4N-2E62		D4N-2F62
		1/2-14NPT		D4N-3C62		D4N-3D62		D4N-3E62		D4N-3F62
		M20		D4N-4C62		D4N-4D62		D4N-4E62		D4N-4F62
		Connecteur M12		---		---		D4N-9E62		----
	2 conduits	Pg13.5		D4N-5C62		D4N-5D62		D4N-5E62		D4N-5F62
		G1/2		D4N-6C62		D4N-6D62		D4N-6E62		D4N-6F62
		M20		D4N-8C62		D4N-8D62		D4N-8E62		D4N-8F62
Levier à sens d'attaque vertical[IFND]	1 conduit	Pg13.5		D4N-1C72		D4N-1D72		D4N-1E72		D4N-1F72
		G1/2		D4N-2C72		D4N-2D72		D4N-2E72		D4N-2F72
		1/2-14NPT		D4N-3C72		D4N-3D72		D4N-3E72		D4N-3F72
		M20		D4N-4C72		D4N-4D72		D4N-4E72		D4N-4F72
		Connecteur M12		---		---		D4N-9E72		---
	2 conduits	Pg13.5		D4N-5C72		D4N-5D72		D4N-5E72		D4N-5F72
		G1/2		D4N-6C72		D4N-6D72		D4N-6E72		D4N-6F72
		M20		D4N-8C72		D4N-8D72		D4N-8E72		D4N-8F72
Levier à galet réglable, verrouillable (levier métallique, galet en résine)	1 conduit	Pg13.5		D4N-1C2G		D4N-1D2G		D4N-1E2G		D4N-1F2G
		G1/2		D4N-2C2G		D4N-2D2G		D4N-2E2G		D4N-2F2G
		1/2-14NPT		D4N-3C2G		D4N-3D2G		D4N-3E2G		D4N-3F2G
		M20		D4N-4C2G		D4N-4D2G		D4N-4E2G		D4N-4F2G
		Connecteur M12		---		---		D4N-9E2G		---
	2 conduits	G1/2		D4N-6C2G		D4N-6D2G		D4N-6E2G		D4N-6F2G
		M20		D4N-8C2G		D4N-8D2G		D4N-8E2G		D4N-8F2G
Levier à galet réglable, verrouillable (levier métallique, galet en caout-chouc)	1 conduit	Pg13.5		D4N-1C2H		D4N-1D2H		D4N-1E2H		D4N-1F2H
		G1/2		D4N-2C2H		D4N-2D2H		D4N-2E2H		D4N-2F2H
		1/2-14NPT		D4N-3C2H		D4N-3D2H		D4N-3E2H		D4N-3F2H
		M20		D4N-4C2H		D4N-4D2H		D4N-4E2H		D4N-4F2H
		Connecteur M12		---		---		D4N-9E2H		---
	2 conduits	G1/2		D4N-6C2H		D4N-6D2H		D4N-6E2H		D4N-6F2H
		M20		D4N-8C2H		D4N-8D2H		D4N-8E2H		D4N-8F2H

Modèles conseillés
Remarque : Il est conseillé d'utiliser le M20 pour les interrupteurs exportés en Europe et le 1 / 2-14NPT en Amérique du Nord.

Interrupteurs standard à deux contacts

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			1NF / 1NO(action rapide)		2NF(action rapide)		1NF / 1NO(action lente)		2NF(action lente)
			Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle	Ouverture directe	Modèle
Fourche à sens d'attaque droit	1 conduit	G1 / 2	---	---	---	---	---	D4N-2ARE	---	D4N-2BRE
		1 / 2-14NPT						D4N-3ARE		D4N-3BRE
		M20						D4N-4ARE		D4N-4BRE
	2 conduits	G1 / 2	---		---		---	D4N-6ARE	---	D4N-6BRE
		M20						D4N-8ARE		D4N-8BRE
Fourche à sens d'attaque gauche	1 conduit	G1 / 2	---		---		---	D4N-2ALE	---	D4N-2BLE
		1 / 2-14NPT						D4N-3ALE		D4N-3BLE
		M20						D4N-4ALE		D4N-4BLE
	2 conduits	G1 / 2	---		---		---	D4N-6ALE	---	D4N-6BLE
		M20						D4N-8ALE		D4N-8BLE
Tige flexible [d,e,a]	1 conduit	G1 / 2	---	D4N-2180	---	D4N-2280	---	---	---	D4N-2B80
		1 / 2-14NPT		D4N-3180		D4N-3280				D4N-3B80
		M20		D4N-4180		D4N-4280				D4N-4B80
	2 conduits	G1 / 2	---	D4N-6180	---	D4N-6280	---		---	D4N-6B80
		M20		D4N-8180		D4N-8280				D4N-8B80
Tige ressort plastique [d,e,a]	1 conduit	G1 / 2	---	D4N-2187	---	D4N-2287	---		---	D4N-2B87
		1 / 2-14NPT		D4N-3187		D4N-3287				D4N-3B87
		M20		D4N-4187		D4N-4287				D4N-4B87
	2 conduits	G1 / 2	---	D4N-6187	---	D4N-6287	---		---	D4N-6B87
		M20		D4N-8187		D4N-8287				D4N-8B87

Modèles conseillés
Remarque : 1. Il est conseillé d'utiliser le M20 pour les interrupteurs exportés en Europe et le 1 / 2-14NPT en Amérique du Nord.
2. D'un point de vue mécanique, ces modèles sont des interrupteurs de position standard.

AVERTISSEMENT

N'utilisez pas les interrupteurs pour utilisation standard pour des applications nécessitant un verrouillage pour des raisons de sécurité.

Interrupteurs pour utilisation standard à trois contacts et contacts MBB

Actionneur	Taille de conduit		Mécanisme à interrupteur intégré
			Ouverture directe	2NF / 1NO (action lente)	Ouverture directe	3NF (action lente)	Ouverture directe	1NF / 1NO MBB (action lente)	Ouverture directe	2NF / 1NO MBB (action lente)
Fourche à sens d'attaque droit	1 conduit	G1 / 2	---	D4N-2CRE	---	D4N-2DRE	---	D4N-2ERE	---	D4N-2FRE
		1 / 2-14NPT		D4N-3CRE		D4N-3DRE		D4N-3ERE		D4N-3FRE
		M20		D4N-4CRE		D4N-4DRE		D4N-4ERE		D4N-4FRE
	2 conduits	G1 / 2	---	D4N-6CRE	---	D4N-6DRE	---	D4N-6ERE	---	D4N-6FRE
		M20		D4N-8CRE		D4N-8DRE		D4N-8ERE		D4N-8FRE
Fourche à sens d'attaque gauche	1 conduit	G1 / 2	---	D4N-2CLE	---	D4N-2DLE	---	D4N-2ELE	---	D4N-2FLE
		1 / 2-14NPT		D4N-3CLE		D4N-3DLE		D4N-3ELE		D4N-3FLE
		M20		D4N-4CLE		D4N-4DLE		D4N-4ELE		D4N-4FLE
	2 conduits	G1 / 2	---	D4N-6CLE	---	D4N-6DLE	---	D4N-6ELE	---	D4N-6FLE
		M20		D4N-8CLE		D4N-8DLE		D4N-8ELE		D4N-8FLE
Tige flexible[65Tx]	1 conduit	G1 / 2	---	---	---	D4N-2D80	---	---	---	---
		1 / 2-14NPT				D4N-3D80
		M20				D4N-4D80
	2 conduits	G1 / 2	---		---	D4N-6D80	---		---
		M20				D4N-8D80
Tige ressort plastique[SKTA]	1 conduit	G1 / 2	---		---	D4N-2D87	---		---
		1 / 2-14NPT				D4N-3D87
		M20				D4N-4D87
	2 conduits	G1 / 2	---		---	D4N-6D87	---		---
		M20				D4N-8D87

Remarque : 1. Il est conseillé d'utiliser le M20 pour les interrupteurs exportés en Europe et le 1 / 2-14NPT en Amérique du Nord.
2. D'un point de vue mécanique, ces modèles sont des interrupteurs de position standard.

AVERTISSEMENT

N'utilisez pas les interrupteurs pour utilisation standard pour des applications nécessitant un verrouillage pour des raisons de sécurité.

Caractéristiques

Normes et directives CE

• Conforme aux directives CE suivantes :
  Directive sur les machines
  Directive sur la basse tension
  EN 50047
  EN 1088 (modèles à action lente uniquement)
  GS-ET-15

Homologations

Agence	Norme	N° de dossier
TÜV Product Service	EN60947-5-1 (ouverture directe approuvée)	B03 11 39656061
UL (Voir remarque)	UL508, CSA C22.2 N° 14	E76675

Remarque : L'approbation pour la CSA C22.2 N° 14 est autorisée par la marque UL.

Label CCC (China Compulsory Certification = certification obligatoire pour la Chine)

Agence	Norme	N° de dossier
CQC	GB14048.5	Application en cours

Valeurs standard autorisées

TÜV (EN60947-5-1)

Catégorie d'emploi	AC-15	DC-13
Courant de fonctionnement nominal ( I_e )	3 A	0,27 A
Tension de fonctionnement nominale ( U_e )	240 V	250 V

Remarque : Utilisez un fusible de 10 A de type gI ou gG conforme à la norme CEI269 comme dispositif de protection contre les courts-circuits. Ce fusible n'est pas intégré à l'interrupteur.

Tension nominale	Courant de charge	Courant		Puissance de commutation
		Fermeture	Ouverture	Fermeture	Ouverture
125 Vc.c.	2,5 A	0,55 A	0,55 A	69 VA	69 VA
250 Vc.c.		0,27 A	0,27 A

Caractéristiques

Classe de protection (voir remarque 3)		IP67 (EN60947-5-1)
Durée de vie(voir remarque 4.)	Mécanique	15 000 000 opérations min. (voir remarque 7)
	Electrique	500 000 opérations min. pour une charge résistive de 3 A à 250 Vc.a. (voir remarque 5)300 000 opérations mini pour une charge résistive de 10 A à 250 Vc.a.
Vitesse de fonctionnement		1 mm / s à 0,5 m / s (D4-1120)
Fréquence de fonctionnement		30 opérations / minute max.
Résistance du contact		25 mΩ max.
Charge minimale applicable (voir remarque 6)		Charge résistive d'1 mA à 5 Vc.c. (valeur de référence du niveau N)
Tension nominale d'isolement ( U_i )		300 V
Protection contre les décharges électriques		Classe II (double isolation)
Degré de pollution(environnement de fonctionnement)		Niveau 3 (EN60947-5-1)
Tension de tenue aux impulsions (EN60947-5-1)		Entre des bornes de même polarité : 2,5 kV
		Entre des bornes de polarités différentes : 4 kV
		Entre les autres bornes et des parties métalliques non chargées : 6 kV
Résistance d'isolement		100 MΩ min.
Distance entre les contacts		Action rapide : 2 x 0,5 mm min.Action lente : 2 x 2 mm min.
Résistanceaux vibrations	Dysfonctionnement	Amplitude simple de 10 à 55 Hz et 0,75 mm
Résistanceaux chocs	Destruction	1 000 m / s^2 mini.
	Dysfonctionnement	300 m / s^2 mini.
Courant de court-circuit conditionnel		100 A (EN60947-5-1)
Courant thermique nominal à l'air libre ( I_th )		10 A (EN60947-5-1)
Température ambiante		Fonctionnement : -30 °C à 70 °C (sans givrage)
Humidité ambiante		Fonctionnement : 95 % max.
Poids		Environ 82 g (D4N-1120)Environ 99 g (D4N-5120)

Remarque : 1. Les valeurs ci-dessus sont des valeurs initiales.
2. Un contact ayant servi à commuter une charge nominale ne peut pas être utilisé pour une charge inférieure, sinon cela pourrait rendre la surface du contact rugueuse et lui retirer sa fiabilité.
3. Le test de la classe de protection s'effectue à l'aide de la méthode stipulée dans la norme (EN60947-5-1). Assurez-vous avant que les propriétés d'étanchéité sont suffisantes pour les conditions et l'environnement de fonctionnement. Même si le boîtier de l'interrupteur est protégé contre la pénétration de poussières ou d'eau, n'utilisez pas le D4N dans des endroits où des corps étrangers tels que la poussière, la saleté, l'huile, l'eau ou des produits chimiques risqueraient de s'infiltrer. Vous risqueriez d'endommager l'interrupteur, de l'user prématurément ou de provoquer un dysfonctionnement.
4. La durée de vie est calculée en fonction d'une température ambiante de 5 °C à 35 °C et d'une humidité ambiante de 40 % à 70 %. Pour de plus amples informations, consultez votre revendeur Omron.
5. Si la température ambiante est supérieure à 35 °C, ne faites pas passer la charge 3 A 250 Vc.a dans plus de 2 circuits.
6. Cette valeur varie en fonction de la fréquence de commutation, de l'environnement et du niveau de fiabilité. Vérifiez qu'un fonctionnement correct est possible avec la charge existante.
7. La durée de vie mécanique des modèles à fourche est de 10 000 000 opérations min.

Structure

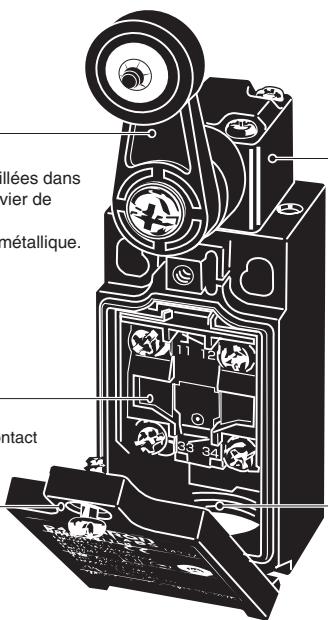

Réglage de levier orienté sécurité (construction verrouillable)

Les rainures qui enclenchent le levier sont taillées dans le levier et l'arbre rotatif afin d'empêcher le levier de glisser contre l'arbre rotatif.
Le levier est disponible en version résine ou métallique.

illées dans vier de métallique. contact

Tête

La direction de la tête d'interrupteur peut être changée dans l'une des quatre directions. (Les modèles de poussoir à galet peuvent être montés dans l'une des deux directions à un angle de 90°.)

Interrupteur intégré

L'interrupteur intégré dispose d'un mécanisme d'ouverture directe qui force la séparation du contact NF, même en présence d'un dépôt de contact.

Capot

Le capot, avec une charnière en bas, peut être ouvert en retirant sa vis, gage de facilité de maintenance et de câblage.

Ouverture du conduit

Un large éventail de conduits est disponible.

Taille	1 conduit :	2 conduits :
Pg13.5	Oui	Oui
G1 / 2	Oui	Oui
1 / 2-14NPT	Oui	Oui
M20	Oui	Oui
Connecteur M12	Oui	---

Remarque : Les modèles à connecteurs M12 ne sont pas disponibles pour les interrupteurs à trois contacts.

Mécanisme d'ouverture directe

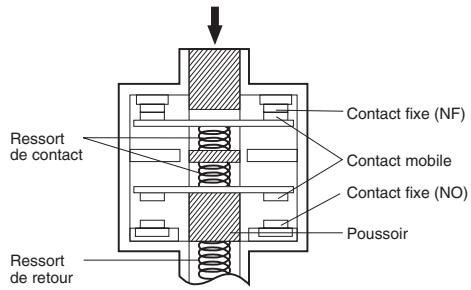

Contact 1NF / 1NO (action lente)

Ressort de contact Contact fixe (NF) Contact mobile Contact fixe (NO) Poussoir Ressort de retour

Conforme à la norme EN 60947-5-1 relative à l'ouverture directe ⬤

(Seul le côté du contact NF dispose d'un mécanisme d'ouverture directe.)

Quand un dépôt de métal se produit, les contacts sont séparés les uns des autres sous l'effet de la poussée du poussoir.

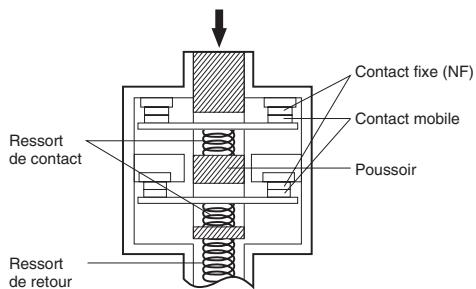

Contact 2NF (action lente)

Contact fixe (NF) Contact mobile Poussoir Ressort de contact Ressort de retour

Conforme à la norme EN 60947-5-1 relative à l'ouverture directe ⬤

(Les deux contacts NF ont un mécanisme d'ouverture directe.)

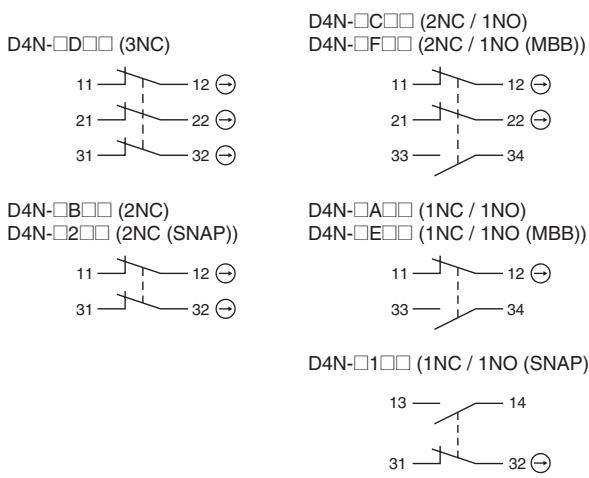

Forme du contact

Modèle	Contact	Forme du contact	Fonctionnement	Remarques
D4N-☐1☐	1NF / 1NO(action rapide)		☐ ON	Seuls les contacts NF 31-32 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 13-14 et 31-32 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐2☐	2NF(action rapide)		☐ ON	Seuls les contacts NF 11-12 et 31-32 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12 et 31-32 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐A☐	1NF / 1NO(action lente)		☐ ON	Seuls les contacts NF 11-12 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12 et 33-34 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐B☐	2NF(action lente)		☐ ON	Seuls les contacts NF 11-12 et 31-32 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12 et 31-32 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐C☐	2NF / 1NO(action lente)		KKWT] ☐ ON	Seuls les contacts NF 11-12 et 21-22 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12, 21-22 et 33-34 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐D☐	3NF(action lente)		☐ ON	Seuls les contacts NF 11-12, 21-22 et 31-32 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12, 21-22 et 31-32 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐E☐	1NF / 1NO MBB(action lente)		☐ ON	Seuls les contacts NF 11-12 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12 et 33-34 peuvent s'utiliser comme des pôles de signes contraires.
D4N-☐F☐	2NF / 1NO MBB(action lente)		☐ ON	Seuls les contacts NF 11-12 et 21-22 ont un mécanisme d'ouverture directe agréé. ➕ Les bornes 11-12, 21-22 et 33-34 peuvent s'utiliser comme des pôles de signes contraires.

Remarque : 1. Les bornes sont numérotées conformément à la norme EN 50013 et les formes des contacts sont conformes à la norme IEC 947-5-1.
2. Les contacts MBB (Make Before Break = fermeture avant ouverture) ont un structure à chevauchement, de telle manière que le contact normalement ouvert (NO) se ferme avant l'ouverture du contact normalement fermé (NF).

Interrupteurs

Remarque : Toutes les unités sont en millimètres sauf indication contraire.

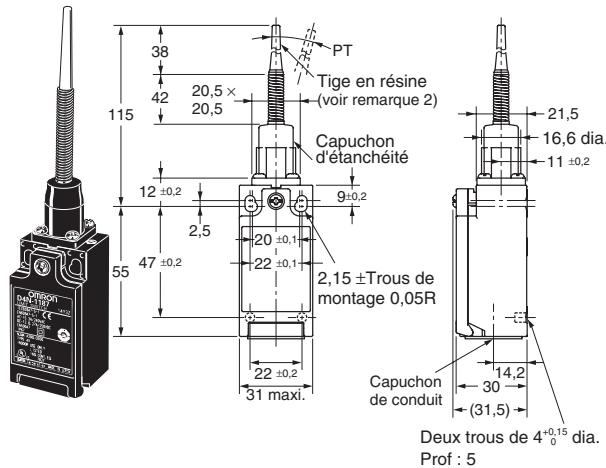

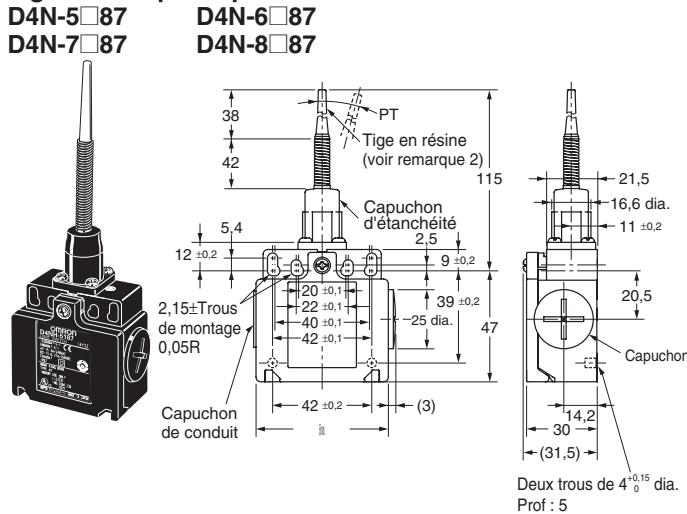

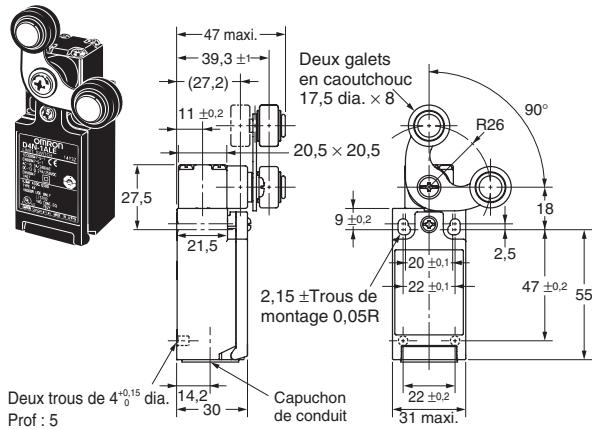

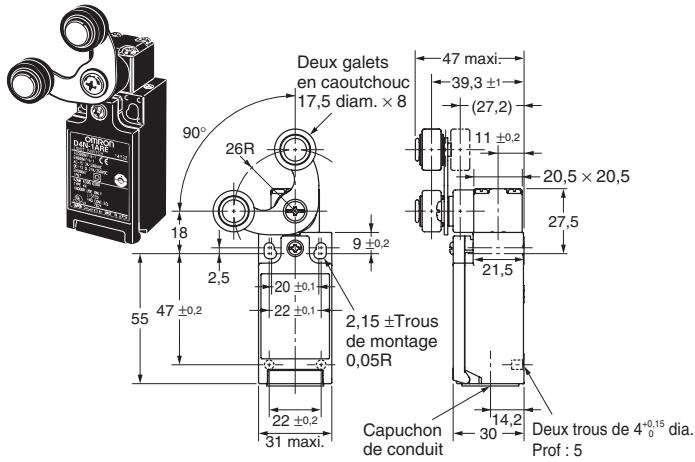

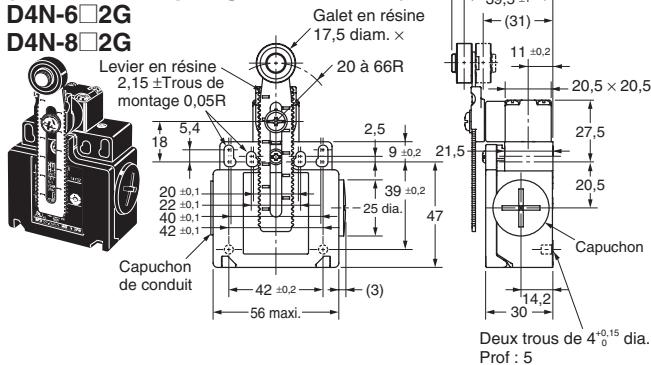

Modèles à 1 conduit

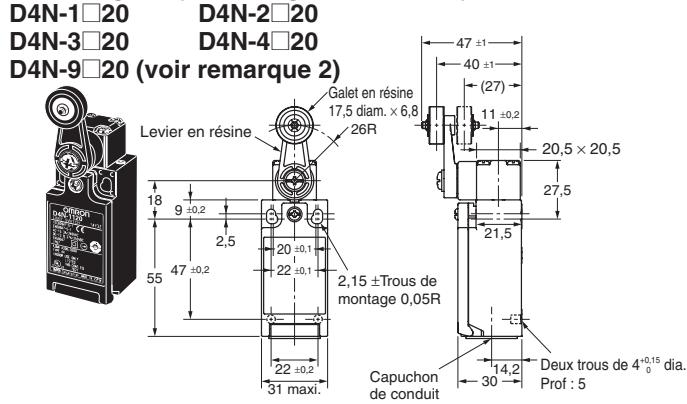

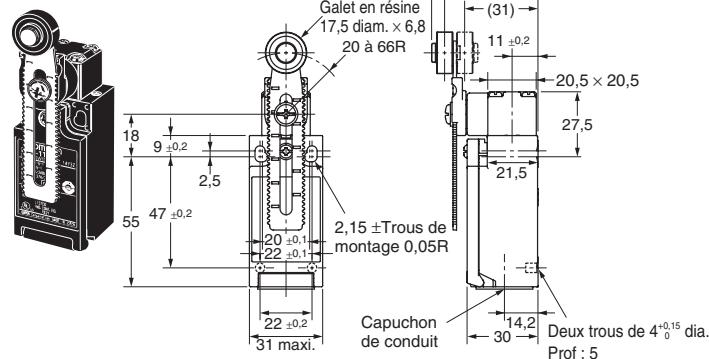

Levier à galet (levier et galet en résine)

D4N-1□20 D4N-2□20 D4N-3□20 D4N-4□20 D4N-9□20 (voir remarque 2) Levier en résine Gallet en résine 17,5 diam. × 6,8 26R 2,15 ±Trous de montage 0,05R Capuchon de conduit 31 maxi. 18 9 ±0,2 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 21,5 14,2 30 47 ±1 40 ±1 (27) 11 ±0,2 20,5 × 20,5 27,5 Deux trous de 4+0,15 dia. Prof : 5

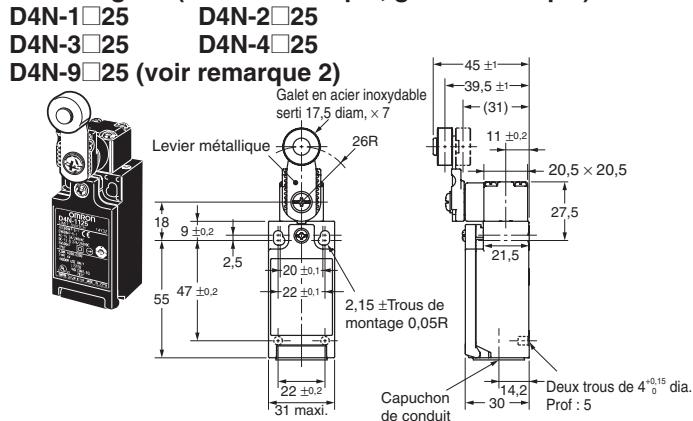

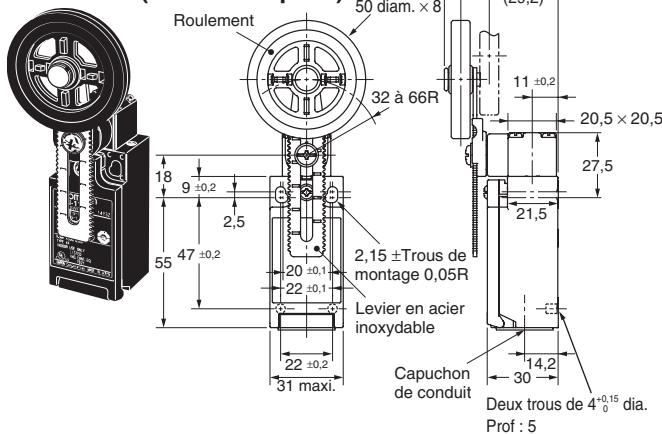

Levier à galet (levier métallique, galet métallique)

D4N-1□25 D4N-2□25 D4N-3□25 D4N-4□25 D4N-9□25 (voir remarque 2) Gallet en acier inoxydable serti 17,5 diam, x 7 Levier métallique 26R 2,5 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 18 9 ±0,2 55 47 ±0,2 31 maxi. Capuchon de conduit 30 45 ±1 39,5 ±1 (31) 11 ±0,2 20,5 × 20,5 27,5 21,5 Deux trous de 4+0,15/0 dia. Prof : 5

Remarque : 1. Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.
2. Consultez la page G-235 pour plus de détails sur les connecteurs M12.

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□120D4N-□220D4N-□B20D4N-□D20	D4N-□122D4N-□222D4N-□B22D4N-□D22	D4N-□125D4N-□225D4N-□B25D4N-□D25	D4N-□126D4N-□226D4N-□B26D4N-□D26
OF max.	5,0 N
RF min.	0,5 N
PT	18° à 27°
OT min.	40°
MD max.(Voir remarque 2.)	14°
OP	---
TT(Voir remarque 3.)	(80°)
DOT min.(Voir remarque 4.)	50°
DOF min.(Voir remarque 4.)	20 N

Remarque : 1. Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.
2. Uniquement pour les modèles à action rapide.
3. Valeur de référence
4. Uniquement pour les modèles à action lente. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

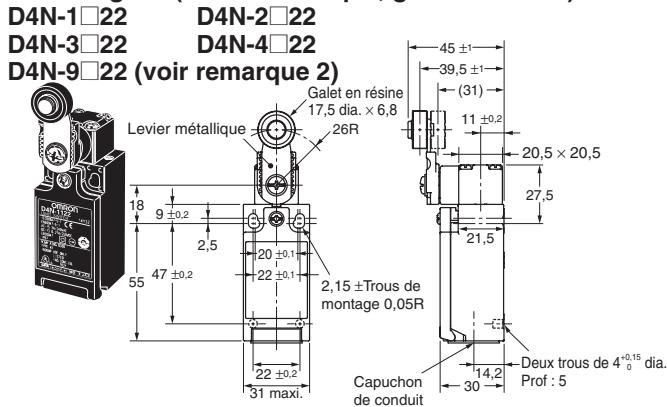

Levier à galet (levier métallique, galet en résine)

D4N-1□22 D4N-2□22 D4N-3□22 D4N-4□22 D4N-9□22 (voir remarque 2) Levier métallique Galet en résine 17,5 dia. × 6,8 26R 18 9 ±0,2 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 22 ±0,2 31 maxi. Capuchon de conduit 45 ±1 39,5 ±1 (31) 11 ±0,2 20,5 × 20,5 27,5 21,5 Deux trous de 4°0,15 dia. Prof : 5 30 14,2

Levier à galet (levier métallique, galet de roulement)

D4N-1□26 D4N-2□26 D4N-3□26 D4N-4□26 D4N-9□26 (voir remarque 2) Levier métallique Galet de roulement 17 dia. × 6 26R 18 9 ±0,2 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 22 ±0,2 31 maxi. Capuchon de conduit 30 (31,5) 11 ±0,2 20,5 × 20,5 27,5 21,5 14,2 Deux trous de 410,15 dia. Prof : 5

Action lente (1NF / 1NO) (2NF / 1NO)

Modèle	D4N-□A20D4N-□C20D4N-□E20D4N-□F20	D4N-□A22D4N-□C22D4N-□E22D4N-□F22	D4N-□A25D4N-□C25D4N-□E25D4N-□F25	D4N-□A26D4N-□C26D4N-□E26D4N-□F26
OF max.	5,0 N
RF min.	0,5 N
PT(Voir remarque 1.)	18^ à 27^
PT (2ème)(Voir remarque 2.)	(44°)
PT (voir remarque 3)	27,5^ à 36,5^
PT (2ème)(Voir remarque 4.)	(18°)
OT min.	40^
OP	---
TT (Voir remarque 5)	(80°)
DOT min.(voir remarque 6)	50^
DOF min.(voir remarque 6)	20 N

Remarque : 1. Ces valeurs PT sont obtenues lorsque les contacts NF sont ouverts (OFF).
2. Ces valeurs PT sont obtenues lorsque les contacts NO sont fermés (ON).
3. Uniquement pour les modèles MBB.
4. Valeurs de référence pour les modèles MBB uniquement.
5. Valeurs de référence.
6. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Modèles à 1 conduit

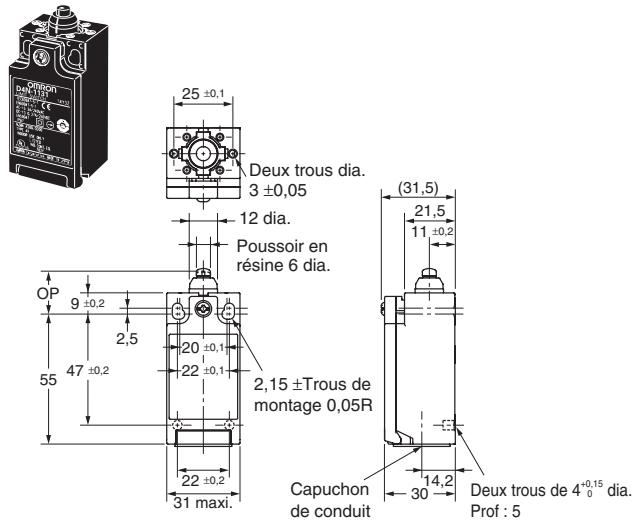

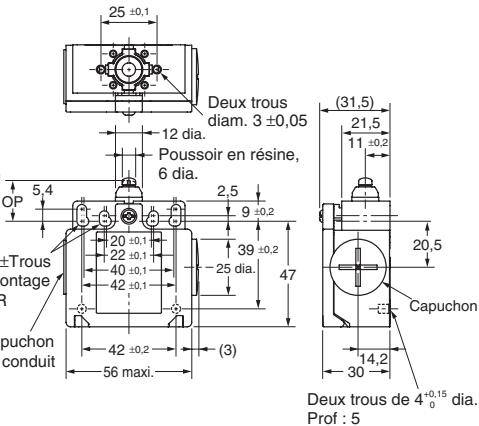

Poussoir
D4N-1□31 D4N-2□31
D4N-3□31 D4N-4□31
D4N-9□31 (voir remarque 2)

Deux trous dia. 3 ±0,05 12 dia. Poussoir en résine 6 dia. OP 9 ±0,2 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R Capuchon de conduit 31 maxi. (31,5) 21,5 11 ±0,2 14,2 30 Deux trous de 4+0,15/0 dia. Prof : 5

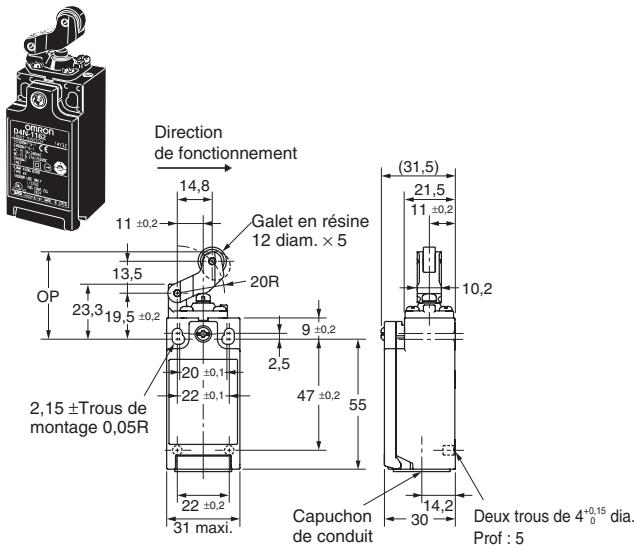

Levier à sens d'attaque
horizontal

D4N-1□62 D4N-2□62
D4N-3□62 D4N-4□62
D4N-9□62 (voir remarque 2)

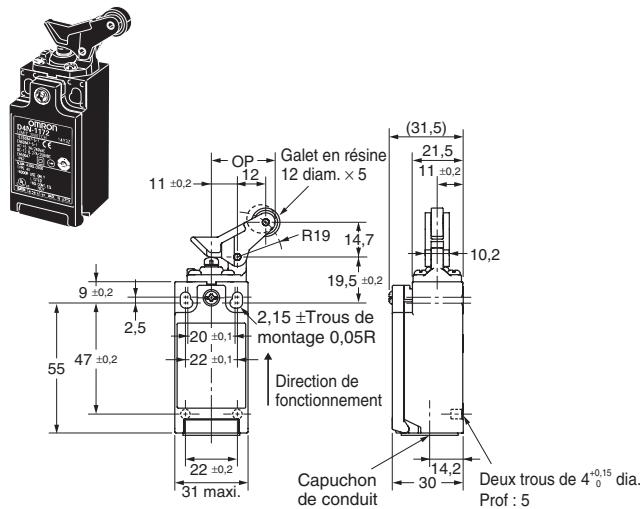

Direction de fonctionnement 14,8 11 ±0,2 Galet en résine 12 diam. × 5 13,5 20R OP 23,3 19,5 ±0,2 2,15 ±Trous de montage 0,05R 20 ±0,1 22 ±0,1 22 ±0,2 31 maxi. 9 ±0,2 2,5 47 ±0,2 55 Capuchon de conduit (31,5) 21,5 11 ±0,2 10,2 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

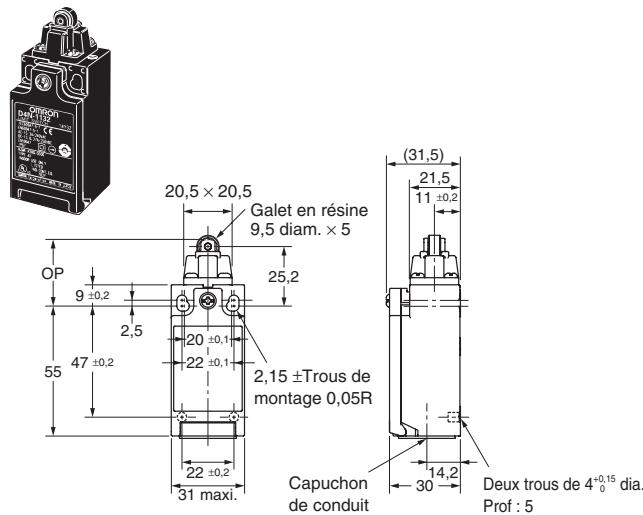

Poussoir à galet
D4N-1□32 D4N-2□32
D4N-3□32 D4N-4□32
D4N-9□32 (voir remarque 2)

20,5 × 20,5 Galet en résine 9,5 diam. × 5 OP 9 ±0,2 2,5 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 22 ±0,2 31 maxi. Capuchon de conduit (31,5) 21,5 11 ±0,2 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Levier à sens d'attaque vertical

D4N-1□72 D4N-2□72
D4N-3□72 D4N-4□72
D4N-9□72 (voir remarque 2)

GALET en résine 12 diam. x 5 OP 11 ±0,2 12 R19 14,7 19,5 ±0,2 9 ±0,2 2,5 2,15 ±Trous de montage 0,05R Direction de fonctionnement Capuchon de conduit 31 maxi. 30 14,2 Deux trous de 4+0,15 dia. Prof : 5 (31,5) 21,5 11 ±0,2 10,2 55 47 ±0,2

Remarque : 1. Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.
2. Consultez la page G-235 pour plus de détails sur les connecteurs M12.

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□131D4N-□231D4N-□B31D4N-□D31	D4N-□132D4N-□232D4N-□B32D4N-□D32	D4N-□162D4N-□262D4N-□B62D4N-□D62	D4N-□172D4N-□272D4N-□B72D4N-□D72
OF max.	6,5 N	6,5 N	5,0 N	5,0 N
RF min.	1.5 N	1.5 N	0,8 N	0,8 N
PT max.	2 mm	2 mm	4 mm	4 mm
OT min.	4 mm	4 mm	5 mm	5 mm
MD max.(Voir remarque 2.)	1 mm	1 mm	1,5 mm	1,5 mm
OP	18,2 ±0,5 mm	28,6 ±0,8 mm	37 ±0,8 mm	27 ±0,8 mm
TT(Voir remarque 3.)	(6 mm)	(6 mm)	(9 mm)	(9 mm)
DOT min.(Voir remarque 4.)	3,2 mm	3,2 mm	5,8 mm	4,8 mm
DOF min.(Voir remarque 4.)	20 N	20 N	20 N	20 N

Action lente (1NF / 1NO) (2NF / 1NO)

Modèle	D4N-□A31D4N-□C31D4N-□E31D4N-□F31	D4N-□A32D4N-□C32D4N-□E32D4N-□F32	D4N-□A62D4N-□C62D4N-□E62D4N-□F62	D4N-□A72D4N-□C72D4N-□E72D4N-□F72
OF max.	6,5 N	6,5 N	5,0 N	5,0 N
RF min.	1,5 N	1,5 N	0,8 N	0,8 N
PT max.(Voir remarque 1.)	2 mm	2 mm	4 mm	4 mm
PT (2ème)(Voir remarque 2.)	(2,9 mm)	(2,9 mm)	(5,2 mm)	(4,3 mm)
PT max.(Voir remarque 3.)	2,8 mm	2,8 mm	4 mm	4 mm
PT (2ème)(Voir remarque 4.)	(1 mm)	(1 mm)	(1,5 mm)	(1,5 mm)
OT min.	4 mm	4 mm	5 mm	5 mm
OP	18,2 ±0,5 mm	28,6 ±0,8 mm	37 ±0,8 mm	27 ±0,8 mm
OP(Voir remarque 5.)	17,4 ±0,5 mm	28 ±0,8 mm	36 ±0,8 mm	26,1 ±0,8 mm
TT(Voir remarque 6.)	(6 mm)	(6 mm)	(9 mm)	(9 mm)
DOT min.(Voir remarque 7.)	3,2 mm	3,2 mm	5,8 mm	4,8 mm
DOF min.(Voir remarque 7.)	20 N	20 N	20 N	20 N

Remarque : 1. Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.

1. Uniquement pour les modèles à action rapide.
2. Valeur de référence.
3. Uniquement pour les modèles à action lente. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Remarque : 1. Ces valeurs PT sont obtenues lorsque les contacts NF sont ouverts (OFF).

1. Ces valeurs PT sont obtenues lorsque les contacts NO sont fermés (ON).
2. Uniquement pour les modèles MBB.
3. Valeurs de référence pour les modèles MBB.
4. Uniquement pour les modèles MBB.
5. Valeur de référence.
6. ⚠️ Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Modèles à 1 conduit

Levier à galet réglable, verrouillable (levier métallique, galet en résine)
D4N-1□2G D4N-2□2G
D4N-3□2G D4N-4□2G
D4N-9□2G (voir remarque 2)

Gallet en resine 17,5 diam. × 6,8 20 à 66R (31) 11 ±0,2 20,5 × 20,5 27,5 2,15 ±Trous de montage 0,05R Capuchon de conduit 14,2 30 Deux trous de 4+0,15 dia. Prof : 5 18 9 ±0,2 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 22 ±0,2 31 maxi.

Levier à galet réglable, verrouillable (levier métallique, galet en caoutchouc)
D4N-1□2H D4N-2□2H
D4N-3□2H D4N-4□2H
D4N-9□2H (voir remarque 2)

Roulement 50 diam. × 8 32 à 66R 18 9 ±0,2 2,5 55 47 ±0,2 2,15 ±Trous de montage 0,05R Levier en acier inoxydable Capuchon de conduit 31 maxi. 11 ±0,2 20,5 × 20,5 27,5 21,5 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Remarque : 1. Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.
2. Consultez les schémas ci-dessous pour plus de détails sur les connecteurs M12.

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□12HD4N-□22HD4N-□B2HD4N-□D2H	D4N-□12GD4N-□22GD4N-□B2GD4N-□D2G(Voir remarque 2.)
OF max.	4,5 N
RF min.	0,4 N
PT	18^ à 27^
OT min.	40^
MD max. (voir remarque 3)	14^
OP	---
TT (Voir remarque 4)	( 80^ )
DOT min. (voir remarque 5)	50^
DOF min. (voir remarque 5)	20 N

Action lente (1NF / 1NO) (2NF / 1NO)

Modèle	D4N-□A2HD4N-□C2HD4N-□E2HD4N-□F2H	D4N-□A2GD4N-□C2GD4N-□E2GD4N-□F2G(Voir remarque 1.)
OF max.	4,5 N
RF min.	0,4 N
PT (voir remarque 2)	18^ à 27^
PT (2ème) (voir remarque 3)	(44^)
PT (voir remarque 4)	27,5^ à 36,5^
PT (2ème) (voir remarque 5)	(18^)
OT min.	40^
OP	---
TT (Voir remarque 6)	(80^)
DOT min.	50^
DOF min. (voir remarque 7)	20 N

Connecteur M12 à 1 conduit

D4N-9□□□

(14) M12 x 1 14,2 30

Remarque : 1. Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.

1. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 32 mm.
2. Uniquement pour les modèles à action rapide.
3. Valeur de référence.
4. ⚠️ Uniquement pour les modèles à action lente. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Remarque : 1. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 32 mm.

1. Cette valeur PT est obtenue lorsque les contacts NF sont ouverts (OFF).
2. Cette valeur PT est obtenue lorsque les contacts NO sont fermés (ON).
3. Uniquement pour les modèles MBB.
4. Valeur de référence pour les modèles MBB uniquement.
5. Valeur de référence.
6. ⚠️ Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Modèles à 1 conduit

Fourche à sens d'attaque droit

Deux galets en caoutchouc 17,5 diam. × 8 90° 26R 18 2,5 55 47 ±0,2 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 31 maxi. Capuchon de conduit 47 maxi. 39,3 ±1 (27,2) 11 ±0,2 20,5 × 20,5 27,5 21,5 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Fourche à sens d'attaque gauche

47 maxi. 39,3 ±1 (27,2) 11 ±0.2 20,5 × 20,5 Deux galets en caoutchouc 17,5 dia. × 8 R26 90° 27,5 21,5 2,15 ±Trous de montage 0,05R 9 ±0,2 2,5 47 ±0,2 55 Deux trous de 4+0,15 dia. Prof : 5 Capuchon de conduit 14,2 30 31 maxi.

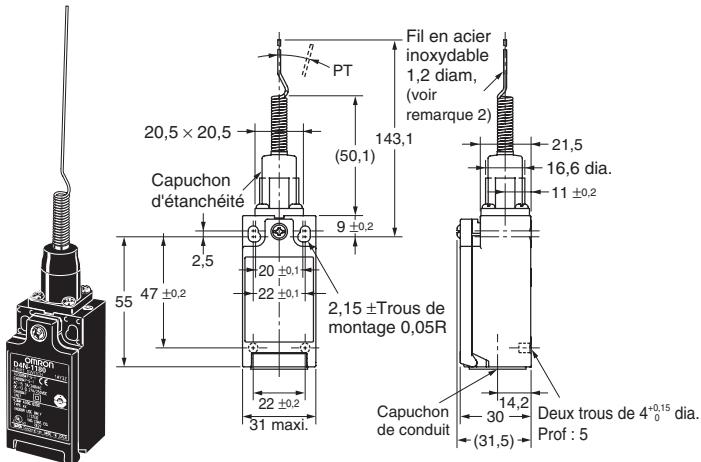

Tige flexible

20,5 × 20,5 Capuchon d'étanchéité 2,5 55 47 ±0,2 PT 143,1 (50,1) 9 ±0,2 20 ±0,1 22 ±0,1 2,15 ±Trous de montage 0,05R 31 maxi. 22 ±0,2 Capuchon de conduit 14,2 30 (31,5) Deux trous de 4+0,15 dia. Prof : 5 21,5 16,6 dia. 11 ±0,2 Fil en acier inoxydable 1,2 diam, (voir remarque 2)

Tige ressort plastique

PT Tige en résine (voir remarque 2) Capuchon d'étanchéité 21,5 16,6 dia. 11 ±0,2 2,15 ±Trous de montage 0,05R Capuchon de conduit 30 (31,5) Deux trous de 4+0,15 dia. Prof : 5 38 42 20,5 × 20,5 115 12 ±0,2 2,5 55 47 ±0,2 22 ±0,1 22 ±0,1 22 ±0,2 31 maxi.

Remarque : 1. Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.
2. Utilisez le déclencheur à 35 mm maximum de l'extrémité de l'actionneur et respectez une course totale de 70 mm maximum.

Action lente (1NF / 1NO) (2NF / 1NO) (2NF) (3NF)

Modèle	D4N-□□RE	D4N-□□LE
Force nécessaire pour inverser la direction du levier : max.	6,4 N	6,4 N
Mouvement jusqu'à ce que le levier soit inversé	55 ± 10^	55 ± 10^
Mouvement jusqu'au fonctionnement de l'interrupteur (NF)	6,5°(MBB : 10°)	6,5°(MBB : 10°)
Mouvement jusqu'au fonctionnement de l'interrupteur (NO)	18.5°(MBB : 5°)	18.5°(MBB : 5°)

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-☐☐80	D4N-☐☐87
OF max.	1,5 N	1,5 N
PT max.	15°	15°

Remarque : Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.

Modèles à 2 conduit

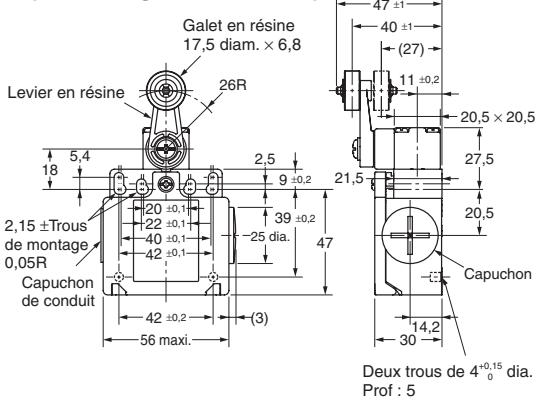

Levier à galet (levier et galet en résine)
D4N-5□20
D4N-6□20
D4N-8□20

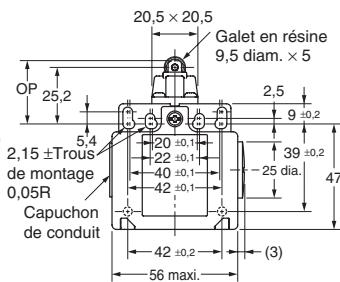

Gallet en résine 17,5 diam. × 6,8 Levier en résine 26R 2,15 ±Trous de montage 0,05R Capuchon de conduit 42 ±0,2 56 maxi. (3) 42 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 47 21,5 39 ±0,2 -25 dia. 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 22 ±0,1 47 ±0,1 40 ±0,1 (27) 40 ±0,2 (3) 39 ±0,2 (3) 30 47 ±0,1 Deux trous de 4+0,15 dia. Prof : 5

Levier à galet (levier métallique, galet en résine)

D4N-5□22
D4N-6□22
D4N-8□22

Levier métallique 26R 18 5,4 2,15 ±Trous de montage 0,05R Capuchon de conduit 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 42 ±0,2 56 maxi.

45 ±1 39,5 ±1 (31) 11 ±0,2 20,5 × 20,5 27,5 21,5 20,5 Capuchon 14,2 30

Deux trous de 4^+0,15_0 dia. Prof : 5

Poussoir
D4N-5□31
D4N-6□31
D4N-8□31

25 ±0,1 Deux trous diam. 3 ±0,05 12 dia. Poussoir en résine, 6 dia. OP ±Trous ontage R puchon conduit 2,5 9 ±0,2 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 47 (3) 56 maxi. (31,5) 21,5 11 ±0,2 Capuchon 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Poussoir à galet
D4N-5□32
D4N-6□32
D4N-8□32

20,5 × 20,5 Galet en résine 9,5 diam. × 5 OP 25,2 3 2,5 9 ±0,2 5,4 2,15 ±Trous de montage 0,05R Capuchon de conduit 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 39 ±0,2 25 dia. 47 42 ±0,2 (3) 56 maxi.

(31,5) 21,5 11 ±0.2 20,5 Capuchon 14,2 30

Deux trous de 4^+0,15_0 dia. Prof : 5

Remarque : Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□120D4N-□220D4N-□B20D4N-□D20	D4N-□122D4N-□222D4N-□B22D4N-□D22	D4N-□131D4N-□231D4N-□B31D4N-□D31	D4N-□132D4N-□232D4N-□B32D4N-□D32
OF max.	5 N	5 N	6,5 N	6,5 N
RF min.	0,5 N	0,5 N	1,5 N	1,5 N
PT	18° à 27°	18° à 27°	2 mm	2 mm
OT min.	40°	40°	4 mm	4 mm
MD max.(Voir remarque 2.)	14°	14°	1 mm	1 mm
OP	---	---	18 ±0,5 mm	28,2 ±0,8 mm
TT(Voir remarque 3.)	(80°)	(80°)	(6 mm)	(6 mm)
DOT min.(Voir remarque 4.)	50°	50°	3,2 mm	3,2 mm
DOF min.(Voir remarque 4.)	20 N	20 N	20 N	20 N

Remarque : 1. Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.

1. Uniquement pour les modèles à action rapide.
2. Valeur de référence.
3. Uniquement pour les modèles à action lente. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Action lente (1NF / 1NO) (2NF / 1NO)

Modèle	D4N-☐A20D4N-☐C20D4N-☐E20D4N-☐F20	D4N-☐A22D4N-☐C22D4N-☐E22D4N-☐F22	D4N-☐A31D4N-☐C31D4N-☐E31D4N-☐F31	D4N-☐A32D4N-☐C32D4N-☐E32D4N-☐F32
OF max.	5 N	5 N	6,5 N	6,5 N
RF min.	0,5 N	0,5 N	1,5 N	1,5 N
PT(Voir remarque 1.)	18^ à 27^	18^ à 27^	2 mm	2 mm
PT (2ème)(Voir remarque 2.)	(44°)	(44°)	(2,9 mm)	(2,9 mm)
PT(Voir remarque 3.)	27,5^ à 36,5^	27,5^ à 36,5^	2,8 mm	2,8 mm
PT (2ème)(Voir remarque 4.)	(18°)	(18°)	(1 mm)	(1 mm)
OT min.	40^	40^	4 mm	4 mm
OP	---	---	18 ± 0,5 mm	28,2 ± 0,8 mm
OP(Voir remarque 5.)	---	---	17,4 ± 0,5 mm	28 ± 0,8 mm
TT(Voir remarque 6.)	(80°)	(80°)	(6 mm)	(6 mm)
DOT min.(Voir remarque 7.)	50^	50^	3,2 mm	3,2 mm
DOF min.(Voir remarque 7.)	20 N	20 N	20 N	20 N

Remarque : 1. Cette valeur PT est obtenue lorsque les contacts NF sont ouverts (OFF).

1. Cette valeur PT est obtenue lorsque les contacts NO sont fermés (ON).
2. Uniquement pour les modèles MBB.
3. Valeur de référence pour les modèles MBB.
4. Uniquement pour les modèles MBB.
5. Valeur de référence.
6. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Modèles à 2 conduit

Levier à sens d'attaque

horizontal D4N-5□62 D4N-6□62 D4N-8□62 Direction de fonctionnement 14,8 11 ±0,2 Galet en résine 12 dia. x 5 OP 23,3 19,5 ±0,2 2,15 ±Trous de montage 0,05R Capuchon de conduit 20 R 2,5 9 ±0,2 39 ±0,2 25 dia. 47 42 ±0,2 (3) 56 maxi. (31,5) 21,5 11 ±0,2 10,2 21,5 20,5 Capuchon 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Levier à sens d'attaque vertical

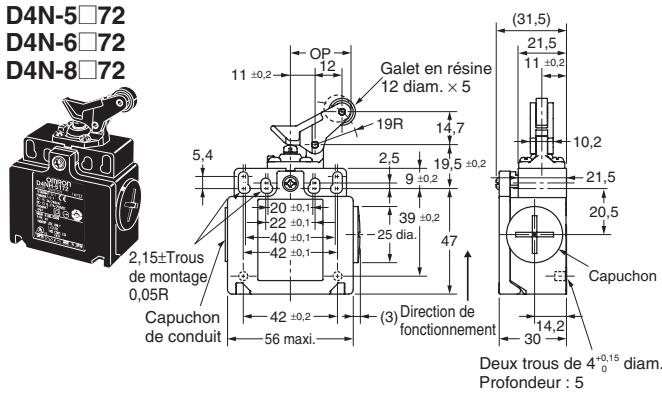

D4N-5□72 D4N-6□72 D4N-8□72 OP 11 ±0,2 12 Galet en résine 12 diam. × 5 19R 14,7 5,4 2,5 19,5 ±0,2 9 ±0,2 39 ±0,2 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 47 Capuchon de conduit 2,15±Trous de montage. 0,05R Capuchon de conduit 42 ±0,2 56 maxi. (3) Direction de fonctionnement (31,5) 21,5 11 ±0,2 10,2 21,5 20,5 Capuchon 14,2 30 Deux trous de 4+0,15 diam. Profondeur : 5

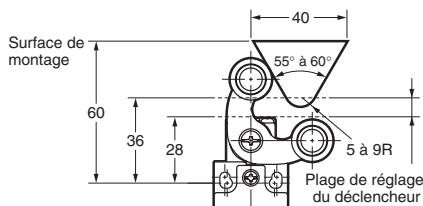

Levier à galet réglable, verrouillable (levier métallique, galet en résine)

D4N-6□2G D4N-8□2G Levier en résine 2,15 ±Trous de montage 0,05R Capuchon de conduit Galet en résine 17,5 diam. × 20 à 66R 2,5 9 ±0,2 39 ±0,2 25 dia. 47 (3) 56 maxi. (31) 11 ±0,2 20,5 × 20,5 27,5 20,5 Capuchon 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Levier à galet réglable, verrouillable (levier métallique, galet en caoutchouc)

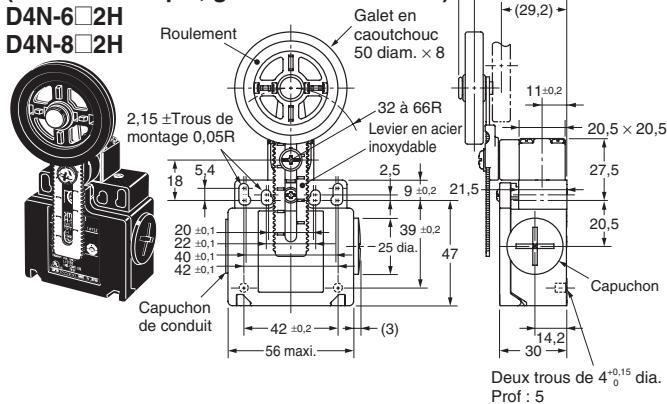

D4N-6□2H D4N-8□2H Roulement Galet en caoutchouc 50 diam. × 8 32 à 66R Levier en acier inoxydable 2,15 ±Trous de montage 0,05R Capuchon de conduit (3) 56 maxi. (29,2) 11±0,2 20,5 × 20,5 27,5 20,5 Capuchon 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Remarque : Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.

Action rapide (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□162D4N-□262D4N-□B62D4N-□D62	D4N-□172D4N-□272D4N-□B72D4N-□D72	D4N-□12GD4N-□22GD4N-□B2GD4N-□D2G(Voir remarque 2.)	D4N-□12HD4N-□22HD4N-□B2HD4N-□D2H(Voir remarque 3.)
OF max.	5,0 N	5,0 N	4,5 N	4,5 N
RF min.	0,8 N	0,8 N	0,4 N	0,4 N
PT max.	4 mm	4 mm	18^ à 27^	18^ à 27^
OT min.	5 mm	5 mm	40^	40^
MD max.(Voir remarque 4.)	1,5 mm	1,5 mm	14^	14^
OP	37 ±0,8 mm	27 ±0,8 mm	---	---
TT(Voir remarque 5.)	(9 mm)	(9 mm)	(70^)	(70^)
DOT min.(Voir remarque 6.)	5,8 mm	4,8 mm	50^	50^
DOF min.(Voir remarque 6.)	20 N	20 N	20 N	20 N

Remarque :

1. Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.
2. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 30 mm.
3. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 31 mm.
4. Uniquement pour les modèles à action rapide.
5. Valeur de référence.
6. Uniquement pour les modèles à action lente. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Action lente (1NF / 1NO) (2NF / 1NO)

Modèle	D4N-☐A62D4N-☐C62D4N-☐E62D4N-☐F62	D4N-☐A72D4N-☐C72D4N-☐E72D4N-☐F72	D4N-☐A2GD4N-☐C2GD4N-☐E2GD4N-☐F2G(Voir remarque 1.)	D4N-☐A2HD4N-☐C2HD4N-☐E2HD4N-☐F2H(Voir remarque 2.)
OF max.	5,0 N	5,0 N	4,5 N	4,5 N
RF min.	0,8 N	0,8 N	0,4 N	0,4 N
PT max.(Voir remarque 3.)	4 mm	4 mm	18^ à 27^	18^ à 27^
PT (2ème)(Voir remarque 4.)	(5,2 mm)	(4,3 mm)	(44°)	(44°)
PT max.(Voir remarque 5.)	4 mm	4 mm	27,5^ à 36,5^	27,5^ à 36,5^
PT (2ème)(Voir remarque 6.)	(1,5 mm)	(1,5 mm)	(18°)	(18°)
OT min.	5 mm	5 mm	40^	40^
OP	37 ± 0,8 mm	27 ± 0,8 mm	---	---
OP(Voir remarque 7.)	36 ± 0,8 mm	26,1 ± 0,8 mm	---	---
TT(Voir remarque 8.)	(9 mm)	(9 mm)	(70°)	(70°)
DOT min.(Voir remarque 9.)	5,8 mm	4,8 mm	50^	50^
DOF min.(Voir remarque 9.)	20 N	20 N	20 N	20 N

Remarque :

1. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 30 mm.

2. Les caractéristiques de fonctionnement de ces interrupteurs ont été mesurées alors que le levier à galet était réglé sur 31 mm.

3. Cette valeur PT est obtenue lorsque les contacts NF sont ouverts (OFF).

4. Cette valeur PT est obtenue lorsque les contacts NO sont fermés (ON).

5. Uniquement pour les modèles MBB.

6. Valeur de référence pour les modèles MBB uniquement.

7. Uniquement pour les modèles MBB.

8. Valeur de référence.

9. Pour une utilisation en toute sécurité, veillez toujours à fournir les valeurs minimales, voire supérieures.

Modèles à 2 conduit

Fourche à sens d'attaque droit

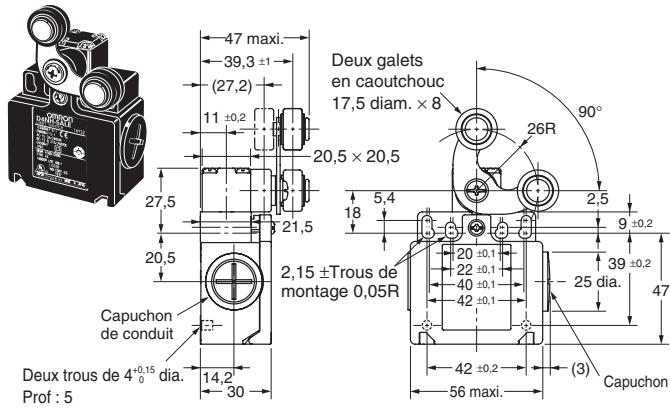

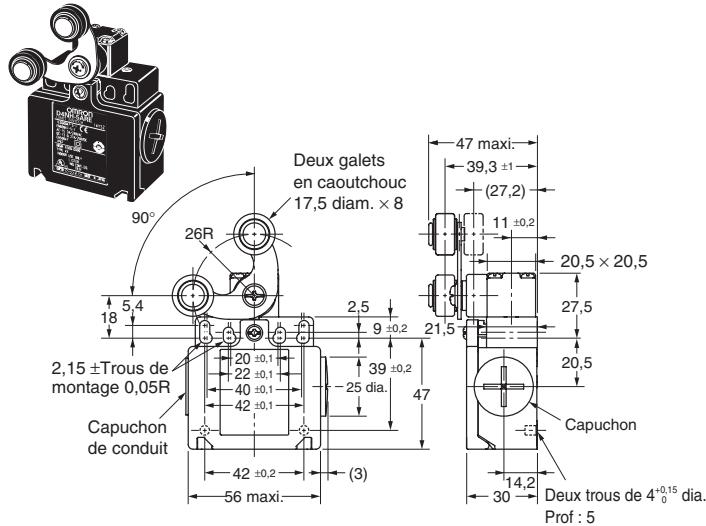

Deux galets en caoutchouc 17,5 diam. × 8 90° 26R 2,15 ±Trous de montage 0,05R Capuchon de conduit 42 ±0,2 (3) 56 maxi. 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 2,5 9 ±0,2 39 ±0,2 25 dia. 47 47 maxi. 39,3 ±1 (27,2) 11 ±0,2 20,5 × 20,5 27,5 20,5 Capuchon 14,2 30 Deux trous de 4+0,15 dia. Prof : 5

Fourche à sens d'attaque gauche

Deux galets en caoutchouc 17,5 diam. × 8 26R 90° 47 maxi. 39,3 ±1 (27,2) 11 ±0,2 20,5 × 20,5 27,5 21,5 20,5 Capuchon de conduit 2,15 ±Trous de montage 0,05R 18 5,4 2,5 9 ±0,2 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 39 ±0,2 25 dia. 47 42 ±0,2 (3) Capuchon Deux trous de 4+0,15 dia. Prof : 5 14,2 30 56 maxi.

Tige flexible

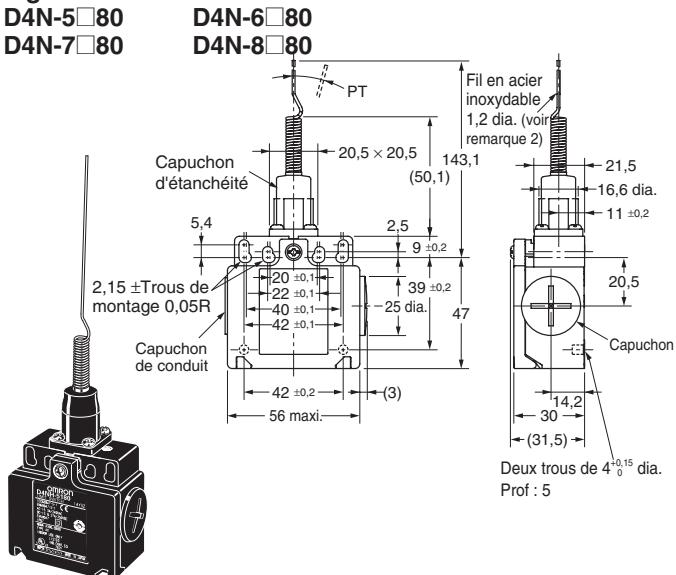

D4N-5□80 D4N-6□80 D4N-7□80 D4N-8□80 PT Capuchon d'étanchéité 2,15 ±Trous de montage 0,05R Capuchon de conduit 20,5 × 20,5 (50,1) 2,5 9 ±0,2 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 42 ±0,2 (3) 56 maxi. Fil en acier inoxydable 1,2 dia. (voir remarque 2) 21,5 16,6 dia. 11 ±0,2 20,5 Capuchon Deux trous de 4 +0,15 dia. Prof : 5

Tige ressort plastique

D4N-5□87 D4N-6□87 D4N-7□87 D4N-8□87 38 PT Tige en résine (voir remarque 2) 115 Capuchon d'étanchéité 2,5 9 ±0,2 12 ±0,2 2,15±Trous de montage 0,05R Capuchon de conduit 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 39 ±0,2 -25 dia. 47 42 ±0,2 (3) 21,5 16,6 dia. 11 ±0,2 20,5 Capuchon 14,2 30 (31,5) Deux trous de 4+0,15 dia. Prof : 5

Remarque : 1. Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.
2. Utilisez le déclencheur à 35 mm maximum de l'extrémité de l'actionneur et respectez une course totale de 70 mm maximum.
3. La plage d'utilisation de la partie mobile est de 1 / 3 maximum de la longueur totale du ressort à partir de l'extrémité du ressort.

Action lente (1NF / 1NO) (2NF), action lente (2NF) (3NF)

Modèle	D4N-□□RE	D4N-□□LE
Force nécessaire pour inverser la direction du levier : max.	6,4 N	6,4 N
Mouvement jusqu'à ce que le levier soit inversé	55 ± 10^	55 ± 10^
Mouvement jusqu'au fonctionnement de l'interrupteur (NF)	(6,5°)	(6,5°)(MBB : 10°)
Mouvement jusqu'au fonctionnement de l'interrupteur (NO)	(18,5°)	(18,5°)(MBB : 5°)

Action rapide (1NF / 1NO), action lente (2NF) (3NF)

Modèle	D4N-☐☐80	D4N-☐☐87
OF max.	1,5 N	1,5 N
PT max.	15°	15°

Remarque : Des variations peuvent se produire dans la simultanéité de l'ouverture / fermeture des contacts 2NF, 2NF / 1NO et 3NF. Vérifiez le fonctionnement du contact.

Leviers

Reportez-vous aux schémas suivants pour connaître les angles et les positions des chiens de garde (source : EN 50047.)

Levier à galet
(D4N-□□20)
Levier à galet réglable, verrouillable
(levier métallique, galet en résine)
(D4N-□□2G) (valeurs de référence)
Levier à galet réglable, verrouillable
(levier métallique, galet en caoutchouc)
(D4N-□□2H) (valeurs de référence)

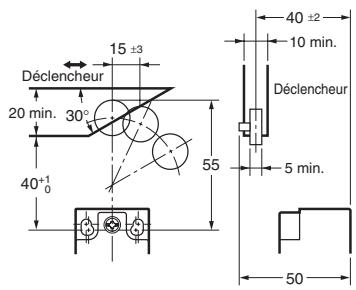

Déclencheur 15 ±3 20 min. 30° 40+1/0 55 40 ±2 10 min. Déclencheur 5 min. 50

Déclencheur 29 ±7 40 min. 30° 5 ±2 15 min. 30° 55+1/0 35+1/0 65R 20R 45 90 40 ±2 10 min.

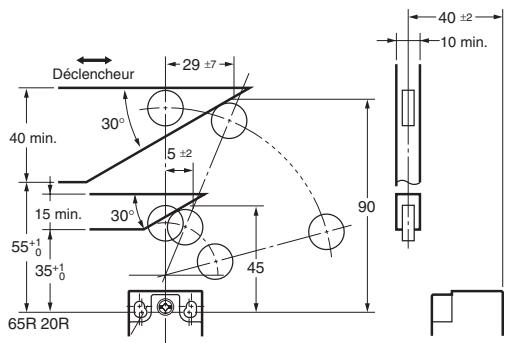

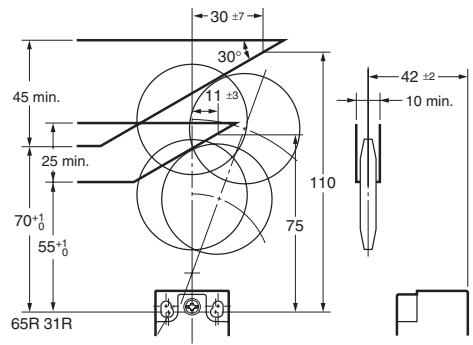

30 ±7 30° 45 min. 25 min. 11 ±3 70+1 0 55+1 0 65R 31R 110 75 42 ±2 10 min.

Poussoir étanche
(D4N-□□31)
Poussoir à galet
(D4N-□□32)

Déclencheur Position de fonctionnement Déclencheur 15 min. 18 ±0.5 21 min. 12,5 -2,5 0

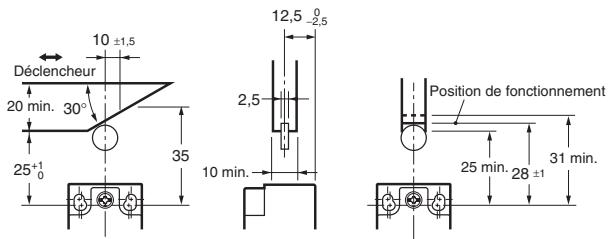

Déclencheur 20 min. 30° 25+1/0 10 ±1,5 35 12,5 -2,5 2,5 10 min. Position de fonctionnement 25 min. 28 ±1 31 min.

Levier à sens d'attaque
vertical (valeurs de référence)
(D4N-□□72)

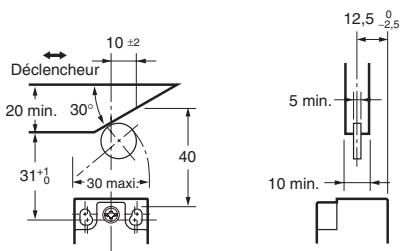

Levier à sens d'attaque horizontal
(D4N-□□62)

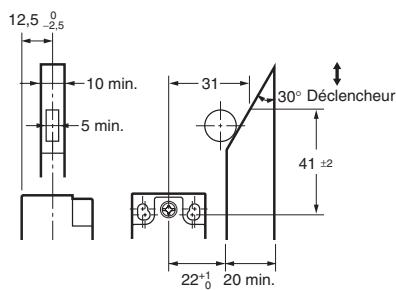

Déclencheur 10 ±2 20 min. 30° 31+1/0 30 maxi. 40 12,5 0 -2,5 5 min. 10 min.

12,5 0 -2,5 10 min. 5 min. 31 30° Déclencheur 41 ±2 22+1 20 min.

Fourche à sens d'attaque droit
(D4N-□□RE)

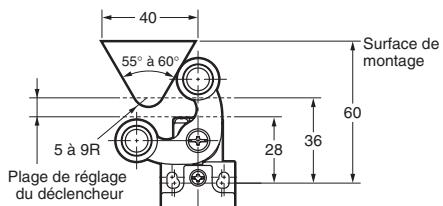

40 55° à 60° Surface de montage 60 5 à 9R 28 36 Plage de réglage du déclencheur

Fourche à sens d'attaque gauche
(D4N-□□LE)

Surface de montage 60 36 28 40 55° à 60° 5 à 9R Plage de réglage du déclencheur

Remarque : Sauf indication contraire, une tolérance de ±0,4 mm est appliquée à toutes les dimensions.

Reportez-vous aux instructions COMPOSANTS DE SECURITE OMRON (Y106) pour les précautions à prendre concernant les interrupteurs et les interrupteurs de position de sécurité.

ATTENTION

N'utilisez pas de connecteurs ou de conduits métalliques avec cet interrupteur. Vous risqueriez de recevoir une décharge électrique.

Précautions d'utilisation

• Evitez de laisser tomber l'interrupteur. Il pourrait ne plus
  fonctionner correctement.
• Ne jamais essayer de démonter, de réparer ou de modifier l'interrupteur. Il pourrait ne plus fonctionner correctement.
• N'utilisez pas l'interrupteur en présence de gaz explosifs, de gaz inflammables ou de tout autre gaz dangereux.
• N'utilisez pas l'interrupteur dans l'huile ou dans l'eau ou dans des endroits soumis en permanence à des éclaboussures d'huile ou d'eau. Cela pourrait entraîner la pénétration d'huile ou d'eau à l'intérieur de l'interrupteur (La classe de protection IP67 de l'interrupteur porte sur la quantité de pénétration d'eau au bout d'une durée donnée d'immersion de l'interrupteur dans l'eau).
• Protégez la tête de tout corps étranger. Si la tête entre en contact avec un corps étranger, cela pourrait user prématurément ou endommager l'interrupteur. Bien que le corps de l'interrupteur soit protégé contre la pénétration de poussière ou d'eau, la tête ne l'est pas contre de minuscules particules ou contre l'eau.
• Mettez l'alimentation hors tension avant de procéder au câblage. pour éviter de recevoir une décharge électrique.
• Installez le couvercle après le câblage. Le non-respect de ces consignes peut être à l'origine d'une électrocution.
• Connectez un fusible à l'interrupteur en série pour éviter tout court-circuit. Utilisez un fusible de courant de fusion égal à 1,5 à 2 fois le courant nominal. Pour respecter les valeurs nominales de l'EN, utilisez un fusible de 10 A conforme à la norme IEC60269 de type gl ou gG.
• Ne commutez pas des circuits pour deux ou plusieurs charges standard (250 Vc.a., 3 A) simultanément. Cela modifierait fortement la qualité de l'isolation.
• La durée de vie de l'interrupteur dépend grandement des conditions d'utilisation. Examinez les conditions d'utilisation réelles de l'interrupteur avant de l'installer et de l'utiliser de manière permanente pour un certain nombre d'opérations de commutation qui ne modifieront pas les performances.
• Veuillez noter dans le manuel d'instructions du fabricant de la machine que l'utilisateur ne peut en aucun cas essayer de réparer ou d'effectuer l'entretien de l'interrupteur et doit prendre contact avec le fabricant de la machine.
• Examinez les interrupteurs avant de les utiliser et inspectez-les régulièrement (remplacez-les si nécessaire). Si l'interrupteur reste enfoncé pendant un certain temps, les composants s'abîmeront rapidement et vous ne pourrez peut-être plus relâcher l'interrupteur.

Précautions d'utilisation

Environnement

• L'interrupteur est conçu pour être utilisé à l'intérieur uniquement.
• Ne l'utilisez pas à l'extérieur. Il pourrait ne plus fonctionner correctement.
• N'utilisez pas l'interrupteur en présence de gaz dangereux (par ex. H₂S, SO₂, NH₃, HNO₃, Cl₂) ou à des endroits sujets à des températures et humidités élevées. Cela pourrait endommager l'interrupteur suite à la corrosion ou la panne des contacts.

• N'utilisez pas l'interrupteur dans les conditions suivantes.

• Endroits soumis à des changements de température importants.

• Endroits soumis à une forte humidité ou condensation.
• Endroits soumis à des vibrations importantes.
• Endroits soumis à la possible pénétration, par la porte de protection, de poussières métalliques, de saletés, d'huile ou de produits chimiques.
• Endroits soumis à des diluants, des détergents ou d'autres solvants.

Méthode de montage

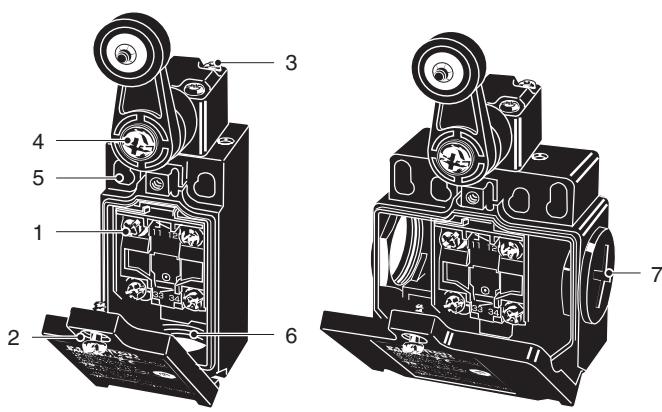

Couple de serrage des vis de montage

Serrez chaque vis au couple spécifié. Si les vis ne sont pas bien serrées, cela risque de rapidement mener au dysfonctionnement de l'interrupteur.

1	Vis de borne	0,6 à 0,8 N·m
2	Vis de serrage du capot	0,5 à 0,7 N·m
3	Vis de serrage de la tête	0,5 à 0,6 N·m
4	Vis de serrage du levier	1,6 à 1,8 N·m
5	Vis de serrage du corps	0,5 à 0,7 N·m
6	Connexion du montage du conduit, adaptateur M12	1,8 à 2,2 N·m (excepté 1 / 2-14NPT)
		1,4 à 1,8 N·m (1 / 2-14NPT)
7	Vis du capuchon	1,3 à 1,7 N·m

Montage de l'interrupteur

• Montez l'interrupteur à l'aide des vis M4 et des rondelles, puis serrez les vis au couple spécifié.
• Pour plus de sécurité, utilisez des vis difficiles à enlever ou prenez des mesures équivalentes pour garantir la sécurité de l'interrupteur.
• Fixez l'interrupteur à l'aide de deux écrous M4 et de rondelles. Utilisez des tiges de 4^-0,05 / _-0,15 de diamètre et de 4,8 mm de haut maximum à deux endroits et insérez-les dans les trous du bas de l'interrupteur, comme illustré, afin que l'interrupteur soit solidement fixé en quatre points.

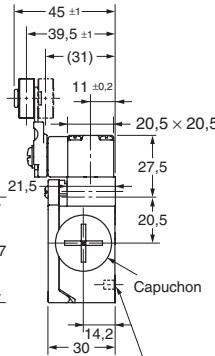

Trous de montage de l'interrupteur, modèle à un conduit

Deux, M4 2,5 ±0,1 20 ±0,1 22 ±0,1 47 ±0,1 22 ±0,1 4-0,05 dia. -0,15 max. Hauteur : 4,8 max.

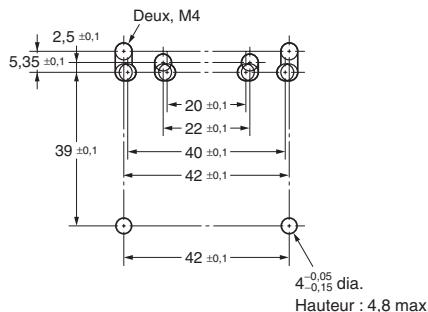

Modèle à deux conduits

Deux, M4 2,5 ±0,1 5,35 ±0,1 39 ±0,1 20 ±0,1 22 ±0,1 40 ±0,1 42 ±0,1 42 ±0,1 -0,05 -0,15 dia. Hauteur : 4,8 max.

- Veillez à ce que le déclencheur entre en contact avec l'actionneur à angle droit. En effet, l'application d'une charge à l'actionneur de l'interrupteur (galet) sur un plan incliné risque de déformer ou d'endommager l'actionneur ou l'arbre rotatif.

Déclencheur Déclencheur

Câblage

- Lors de la connexion aux bornes par tube étanche et les bornes serties M3.5, placez les bornes serties comme illustré ci-dessous afin qu'elles ne pénètrent pas dans le boîtier ou le capot. Taille de câble applicable : AWG20 à AWG18 (0,5 à 0,75 mm²). Utilisez des câbles de la bonne longueur. Si les câbles sont trop longs, le capot pourrait se soulever.

Modèle à un conduit (3 pôles)

A B C D F E E 33 mm 28 mm 42 mm Tolérance ±2 mm

Modèle à deux conduits (3 pôles)

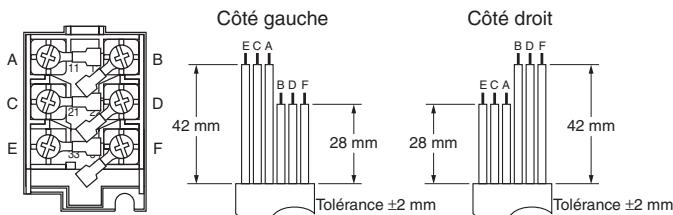

Côté gauche Côté droit A B C D E F 42 mm 28 mm 28 mm 42 mm Tolérance ±2 mm Tolérance ±2 mm

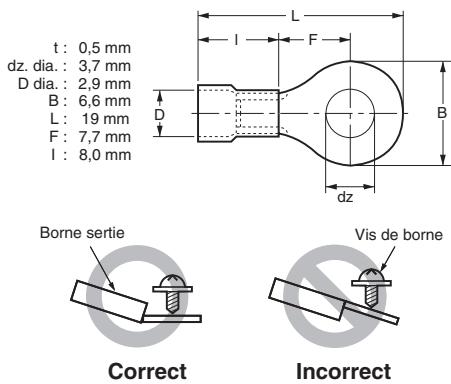

• Ne poussez pas les bornes serties à l'intérieur du boîtier. Cela risquerait d'endommager ou de déformer le boîtier.
• Utilisez des bornes serties de 0,5 mm d'épaisseur maximum. Sinon, elles gêneront les autres composants à l'intérieur du boîtier. Les bornes serties ci-dessous ne font pas plus de 0,5 mm d'épaisseur.

Fabricant	Type	Taille du câble
J.S.T.	FV0.5-3.7 (type F)V0.5-3.7 (type droit)	AWG20 (0,5 mm ^2 )

J.S.T est un fabricant japonais.

t : 0,5 mm dz. dia. : 3,7 mm D dia. : 2,9 mm B : 6,6 mm L : 19 mm F : 7,7 mm I : 8,0 mm

Disposition des contacts

- Les schémas suivants illustrent la disposition des contacts utilisés pour les modèles à bornes et à connecteurs.

Modèles à borne à vis

Modèles à connecteur

D4N-9B□□ (2NF)
D4N-92□□ (2NF (SNAP))

D4N-9A□□ (1NF / 1NO)
D4N-9E□□ (1NF / 1NO (MBB))

D4N-91□□ (1NF / 1NO (SNAP))

N° Broche (n° borne)

• Connecteur à utiliser : XS2F (OMRON).
• Consultez le Catalogue des connecteurs G010 pour plus de détails sur les numéros des broches du connecteur et les couleurs du câble.

Serrage du connecteur (modèle à connecteur)

• Tournez les vis du connecteur à la main et serrez-les jusqu'à ce qu'il n'y ait plus d'espace entre le connecteur et la fiche.
• Veillez à ce que le connecteur soit fermement serré. Dans le cas contraire, la classe nominale de protection (IP67) ne pourra être conservée et les vibrations pourraient desserrer le connecteur.

Ouverture du conduit

• Branchez un connecteur recommandé sur l'ouverture du conduit et serrez le connecteur en respectant le couple approprié. Si vous appliquez un couple de serrage excessif, vous risquez d'endommager le boîtier.
• Lorsque vous utilisez un conduit 1 / 2-14NPT, appliquez une bande étanche sur le joint entre le connecteur et l'ouverture du conduit de manière à ce que le boîtier soit conforme à la norme IP67.
• Utilisez un câble de bon diamètre pour le connecteur.
• Fixez et serrez un capuchon sur le conduit inutilisé lors du câblage. Serrez le capuchon du conduit au couple spécifié. Ce capuchon est fourni avec l'interrupteur (modèles à 2 conduits).

Modification du levier

Les vis de montage du levier peuvent servir à régler la position du levier sur un angle de 360° par pas de 7,5°. Des rainures situées sur le levier et l'arbre rotatif empêchent le levier de glisser contre l'arbre rotatif. Sur les modèles de levier à galet réglable, vous pouvez modifier la longueur du levier en desserrant les vis.

Retirez les vis de la face avant du levier avant de monter le levier à l'envers (avant / arrière), puis réglez le niveau pour que l'opération se termine avant de dépasser la plage de 180° sur le plan horizontal.

Connecteurs recommandés

Utilisez des connecteurs à vis de 9 mm maximum, car sinon les vis dépasseront à l'intérieur du boîtier et interféreront avec d'autres composants. Les connecteurs repris dans le tableau suivant ont un filet de moins de 9 mm. Utilisez les connecteurs recommandés pour assurer la conformité à la norme IP67.

Taille	Fabricant	Modèle	Diamètre de câble applicable
G1 / 2	LAPP	ST-PF1 / 25380-1002	6,0 à 12,0 mm
	Ohm Denki	OA-W1609	7,0 à 9,0 mm
		OA-W1611	9,0 à 11,0 mm
Pg13.5	LAPP	ST-13.55301-5030	6,0 à 12,0 mm
M20	LAPP	ST-M20 × 1,55311-1020	7,0 à 13,0 mm
1 / 2-14NPT	LAPP	ST-NPT1 / 25301-6030	6,0 à 12,0 mm
M12	LAPP	ST-M12 × 1,55311-1000	3,5 à 7,0 mm

Utilisez des connecteurs LAPP avec des systèmes d'étanchéité (JPK-16, GP-13.5, GPM20 ou GPM12) et serrez-les au couple spécifié. Les systèmes d'étanchéité sont vendus séparément.

LAPP est un fabricant allemand. Ohm Denki est un fabricant japonais.

Arrêt de fabrication

La fabrication du D4D-N sera arrêtée après la mise sur le marché du D4N.

Date d'arrêt de la fabrication

La fabrication de la série D4D-N sera arrêtée en mars 2006.

Remplacement de produit

1. Dimensions

Les modèles D4D-N et D4N utilisent la même méthode de montage et le même trou de montage. Toutefois, la structure à contacts multiples est différente et la différence de longueur est de 4 mm.

1. Numéros des bornes

Pour le modèle à action lente à 2 contacts, les bornes 21, 22, 23 et 24 du D4D-N correspondent aux bornes 31, 32, 33 et 34 sur le D4N.

1. Bornes recommandées

Si vous n'utilisez pas les bornes conseillées, l'interrupteur peut ne pas être compatible. Assurez-vous que l'interrupteur est compatible avec les bornes.

Avant d'utiliser un type M12, fixez l'adaptateur fourni à l'interrupteur, puis connectez le connecteur recommandé.

Avant d'utiliser un type 1 / 2-14NPT à 2 conduits, fixez l'adaptateur fourni à l'interrupteur, puis connectez le connecteur recommandé.

Stockage

Ne stockez pas l'interrupteur dans des endroits où sont présents des gaz nocifs (par exemple, H_2S , SO_2 , NH_3 , HNO_3 ou Cl_2 ) ou de la poussière, ni dans des endroits soumis à des température et humidité élevées.

Autres

• Le courant de charge ne peut pas dépasser la valeur nominale.
• Vérifiez que le joint de caoutchouc ne présente pas de défaut avant de l'utiliser. Si le joint de caoutchouc est déplacé ou flottant, ou si des corps étrangers y adhèrent, il perd son étanchéité.
• N'utilisez que les vis de montage du capot conseillées ou vous risquez de diminuer l'étanchéité du joint en caoutchouc.
• Inspectez régulièrement l'interrupteur.
• Veillez à ce qu'aucun corps étranger ne pénètre dans la tête lorsque vous retirez les vis des quatre coins pour modifier la position de la tête dans l'une des quatre directions.

• Appliquez les contre-mesures recommandées afin d'éviter des à-coups si vous utilisez des leviers longs ou réglables.

• Polissez le bord arrière de l'objet à un angle de 15° à 30° ou donnez-lui la forme d'une courbe quadratique.

• Concevez le circuit de manière à ce qu'aucun signal d'erreur ne soit émis.
• Utilisez ou réglez un interrupteur actionné dans une seule direction.

Comparaison entre le D4D-N et les produits de remplacement

Modèle	D4N
Couleur de l'interrupteur	Très proches
Dimensions	Très proches
Câblage / connexion	Différents
Méthode de montage	Totalement compatible
Valeurs nominales / performances	Très proches
Caractéristiques de fonctionnement	Très proches
Méthode de fonctionnement	Totalement compatible

Dimensions (Unité : mm)

Modèles arrêtés (modèles à poussoir à 1 conduit D4D-N)	Produits de remplacement (modèles à poussoir à 1 conduit D4N)

Modèles arrêtés (modèles à poussoir à 2 conduit D4D-N)		Produits de remplacement (modèles à poussoir à 2 conduit D4N)

Liste des produits de remplacement conseillés

: L'actionneur du D4D-N est de type non de sécurité. Le D4N est recommandé pour les applications de sécurité (type verrouillable). Veuillez à effectuer correctement le câblage
: Nous vous conseillons d'utiliser les vis M car elles répondent aux normes européennes. Par conséquent, le type M20 est recommandé en tant que produit de remplacement lorsque le type à conduit PG13.5 n'est pas disponible sur un modèle D4N.

Interrupteurs de position de sécurité

Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé
D4D-1120N	D4N-1120	D4D-1520N	D4N-1A20	D4D-1A20N	D4N-1B20
D4D-2120N	D4N-2120	D4D-2520N	D4N-2A20	D4D-2A20N	D4N-2B20
D4D-3120N	D4N-3120	D4D-3520N	D4N-3A20	D4D-3A20N	D4N-3B20
D4D-5120N	D4N-5120	D4D-5520N	D4N-5A20	D4D-5A20N	D4N-5B20
D4D-6120N	D4N-6120	D4D-6520N	D4N-6A20	D4D-6A20N	D4N-6B20
D4D-1122N	D4N-1122	D4D-1522N	D4N-1A22	D4D-1A22N	D4N-1B22
D4D-2122N	D4N-2122	D4D-2522N	D4N-2A22	D4D-2A22N	D4N-2B22
D4D-3122N	D4N-3122	D4D-3522N	D4N-3A22	D4D-3A22N	D4N-3B22
D4D-5122N	D4N-5122	D4D-5522N	D4N-5A22	D4D-5A22N	D4N-5B22
D4D-6122N	D4N-6122	D4D-6522N	D4N-6A22	D4D-6A22N	D4N-6B22
D4D-1125N	D4N-1125	D4D-1525N	D4N-1A25	D4D-1A25N	D4N-1B25
D4D-2125N	D4N-2125	D4D-2525N	D4N-2A25	D4D-2A25N	D4N-2B25
D4D-3125N	D4N-3125	D4D-3525N	D4N-3A25	D4D-3A25N	D4N-3B25
D4D-1131N	D4N-1131	D4D-1531N	D4N-1A31	D4D-1A31N	D4N-1B31
D4D-2131N	D4N-2131	D4D-2531N	D4N-2A31	D4D-2A31N	D4N-2B31
D4D-3131N	D4N-3131	D4D-3531N	D4N-3A31	D4D-3A31N	D4N-3B31
D4D-5131N	D4N-5131	D4D-5531N	D4N-5A31	D4D-5A31N	D4N-5B31
D4D-6131N	D4N-6131	D4D-6531N	D4N-6A31	D4D-6A31N	D4N-6B31
D4D-1132N	D4N-1132	D4D-1532N	D4N-1A32	D4D-1A32N	D4N-1B32
D4D-2132N	D4N-2132	D4D-2532N	D4N-2A32	D4D-2A32N	D4N-2B32

Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé
D4D-3132N	D4N-3132	D4D-3532N	D4N-3A32	D4D-3A32N	D4N-3B32
D4D-5132N	D4N-5132	D4D-5532N	D4N-5A32	D4D-5A32N	D4N-5B32
D4D-6132N	D4N-6132	D4D-6532N	D4N-6A32	D4D-6A32N	D4N-6B32
D4D-1162N	D4N-1162	D4D-1562N	D4N-1A62	D4D-1A62N	D4N-1B62
D4D-2162N	D4N-2162	D4D-2562N	D4N-2A62	D4D-2A62N	D4N-2B62
D4D-3162N	D4N-3162	D4D-3562N	D4N-3A62	D4D-3A62N	D4N-3B62
D4D-5162N	D4N-5162	D4D-5562N	D4N-5A62	D4D-5A62N	D4N-5B62
D4D-6162N	D4N-6162	D4D-6562N	D4N-6A62	D4D-6A62N	D4N-6B62
D4D-1172N	D4N-1172	D4D-1572N	D4N-1A72	D4D-1A72N	D4N-1B72
D4D-2172N	D4N-2172	D4D-2572N	D4N-2A72	D4D-2A72N	D4N-2B72
D4D-3172N	D4N-3172	D4D-3572N	D4N-3A72	D4D-3A72N	D4N-3B72
D4D-5172N	D4N-5172	D4D-5572N	D4N-5A72	D4D-5A72N	D4N-5B72
D4D-6172N	D4N-6172	D4D-6572N	D4N-6A72	D4D-6A72N	D4N-6B72
D4D-112HN	D4N-112H	D4D-152HN	D4N-1A2H	D4D-1A2HN	D4N-1B2HR
D4D-212HN	D4N-212H	D4D-252HN	D4N-2A2H	D4D-2A2HN	D4N-2B2H
D4D-312HN	D4N-312H	D4D-352HN	D4N-3A2H	D4D-3A2HN	D4N-3B2H

Interrupteurs de position pour utilisation standard

Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé	Produit D4D-N arrêté	Produit de remplacement recommandé
D4D-1 121N	D4N-112G	D4D-15REN	D4N-1ARE	D4D-1AREN	D4N-1BRE
D4D-2121N	D4N-212G	D4D-25REN	D4N-2ARE	D4D-2AREN	D4N-2BRE
D4D-3121N	D4N-312G	D4D-35REN	D4N-3ARE	D4D-3AREN	D4N-3BRE
D4D-5121N	D4N-512G	D4D-55REN	D4N-5ARE	D4D-5AREN	D4N-5BRE
D4D-6121N	D4N-612G	D4D-65REN	D4N-6ARE	D4D-6AREN	D4N-6BRE
D4D-1127N	D4N-112H	D4D-15LEN	D4N-1ALE	D4D-1ALEN	D4N-1BLE
D4D-2127N	D4N-212H	D4D-25LEN	D4N-2ALE	D4D-2ALEN	D4N-2BLE
D4D-3127N	D4N-312H	D4D-35LEN	D4N-3ALE	D4D-3ALEN	D4N-3BLE
D4D-5127N	D4N-512H	D4D-55LEN	D4N-5ALE	D4D-5ALEN	D4N-5BLE
D4D-6127N	D4N-612H	D4D-65LEN	D4N-6ALE	D4D-6ALEN	D4N-6BLE
D4D-1180N	D4N-4180	D4D-1521N	D4N-1A2G	D4D-1A21N	D4N-1B2G
D4D-2180N	D4N-2180	D4D-2521N	D4N-2A2G	D4D-2A21N	D4N-2B2G
D4D-3180N	D4N-3180	D4D-3521N	D4N-3A2G	D4D-3A21N	D4N-3B2G
D4D-5180N	D4N-8180	D4D-5521N	D4N-5A2G	D4D-5A21N	D4N-5B2G
D4D-6180N	D4N-6180	D4D-6521N	D4N-6A2G	D4D-6A21N	D4N-6B2G
D4D-1187N	D4N-4187	D4D-1527N	D4N-1A2H	D4D-1A27N	D4N-1B2HR
D4D-2187N	D4N-2187	D4D-2527N	D4N-2A2H	D4D-2A27N	D4N-2B2H
D4D-3187N	D4N-3187	D4D-3527N	D4N-3A2H	D4D-3A27N	D4N-3B2H
D4D-5187N	D4N-8187	D4D-5527N	D4N-5A2H	D4D-5A27N	D4N-5B2H
D4D-6187N	D4N-6187	D4D-6527N	D4N-6A2H	D4D-6A27N	D4N-6B2H
				D4D-1A80N	D4N-4B80
				D4D-2A80N	D4N-2B80
				D4D-3A80N	D4N-3B80
				D4D-5A80N	D4N-8B80
				D4D-6A80N	D4N-6B80
				D4D-1A87N	D4N-4B87
				D4D-2A87N	D4N-2B87
				D4D-3A87N	D4N-3B87
				D4D-5A87N	D4N-8B87
				D4D-6A87N	D4N-6B87

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
