Type de produit	Alimentation à découpage
Tension d'entrée	AC 100-240V
Tension de sortie	5-15V
Courant de sortie	0-40A
Puissance maximale	600W
Dimensions approximatives	200 x 100 x 50 mm
Poids	1.5 kg
Compatibilités	Compatible avec divers modèles de servomoteurs et systèmes RC
Fonctions principales	Régulation de tension, protection contre les surcharges, protection thermique
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Certifications CE, protection contre les courts-circuits et les surcharges
Informations générales	Idéal pour les applications RC, modélisme et autres projets nécessitant une alimentation stable

FOIRE AUX QUESTIONS - SWITCHING POWER SUPPLY 5-15V 0-40A GRAUPNER

Quelle est la plage de tension de sortie de l'alimentation GRAUPNER?

La plage de tension de sortie est de 5 à 15 V.

Quel est le courant maximum que je peux obtenir de l'alimentation?

L'alimentation peut fournir jusqu'à 40 A.

Comment régler la tension de sortie sur l'alimentation?

Utilisez le potentiomètre de réglage situé sur le panneau avant de l'alimentation pour ajuster la tension de sortie.

Que faire si l'alimentation ne s'allume pas?

Vérifiez d'abord que l'alimentation est correctement branchée à une source d'alimentation et que l'interrupteur est en position 'ON'.

L'alimentation émet un bruit étrange. Que dois-je faire?

Un léger bourdonnement est normal, mais si le bruit est fort ou inquiétant, débranchez l'alimentation et contactez le service client.

Puis-je utiliser l'alimentation pour charger des batteries?

Oui, tant que la tension et le courant sont compatibles avec la batterie à charger.

L'alimentation s'éteint après quelques minutes d'utilisation. Pourquoi?

Cela peut être dû à une surchauffe ou à une surcharge. Assurez-vous que la charge ne dépasse pas 40 A et que l'alimentation est bien ventilée.

Où puis-je trouver le manuel d'utilisation?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site Web de GRAUPNER.

Comment puis-je contacter le support technique de GRAUPNER?

Vous pouvez contacter le support technique via leur site Web ou par téléphone. Les informations de contact sont disponibles dans le manuel d'utilisation.

Y a-t-il une garantie sur l'alimentation?

Oui, l'alimentation est généralement couverte par une garantie de 2 ans, mais vérifiez les conditions spécifiques sur le site Web de GRAUPNER.

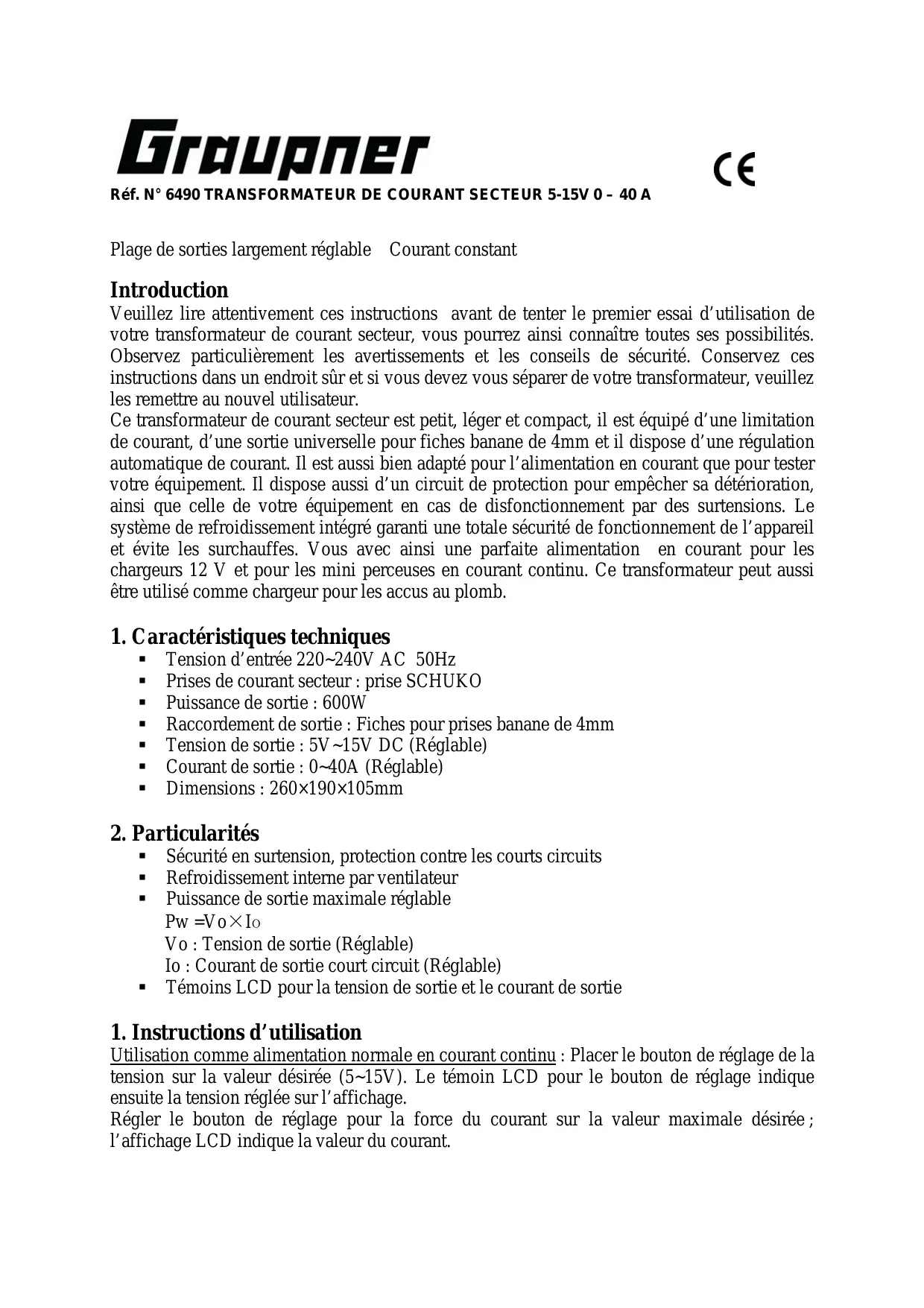

MODE D'EMPLOI SWITCHING POWER SUPPLY 5-15V 0-40A GRAUPNER

Plage de sorties largement réglable. Courant constant.

Veuillez lire attentivement ces instructions avant de tenter le premier essai d'utilisation de votre transformateur de courant secteur, vous pourrez ainsi connaître toutes ses possibilités. Observez particulièrement les avertissements et les conseils de sécurité. Conservez ces instructions dans un endroit sûr et si vous nevez vous séparer de votre transformateur, veuillez les remettre au nouvel utilisateur.

Ce transformateur de courant secteur est petit, léger et compact, il est équipé d'une limitation de courant, d'une sortie universelle pour fiches banane de 4mm et il dispose d'une régulation automatique de courant. Il est aussi bien adapté pour l'alimentation en courant que pour tester votre équipement. Il dispose aussi d'un circuit de protection pour empêcher sa déterioration, ainsi que celle de votre équipement en cas de dysfonctionnement par des surtensions. Le système de refroidissement intégré garantit une totale sécurité de fonctionnement de l'appareil et évite les surchauffes. Vous avez ainsi une parfaite alimentation en courant pour les chargeurs 12V et pour les mini perceuses en courant continu. Ce transformateur peut aussi être utilisé comme chargeur pour les accus au plomb.

1. Caractéristiques techniques

Tension d'entree 220~240V AC 50Hz - Prises de courant secteur : prise SCHUKO Puissance de sortie : 600W Raccordement de sortie : Fiches pour prises banane de 4mm Tension de sortie : 5V~15V DC (Réglable) Courant de sortie : 0~40A (Réglable) Dimensions: 260 × 190 × 105 ~mm

2. Particularités

• Sécurité en surtension, protection contre les courts-circuits
• Refroidissement interne par ventilateur Puissance de sortie maximale réglable Pw = Vo× Io

Vo: Tension de sortie (Réglable)

Io: Courant de sortie court-circuit (Réglable)

Témoins LCD pour la tension de sortie et le courant de sortie

1. Instructions d'utilisation

Utilisation comme alimentation normale en courant continu : Placer le bouton de réglage de la tension sur la valeur désirée (5~15V). L'affichage LCD pour le bouton de réglage indique ensuite la tension réglée sur l'affichage.

Régler le bouton de réglage pour la force du courant sur la valeur maximale désirée ; l'affichage LCD indique la valeur du courant.

1. Avant l'utilisation, lisez attentivement les paragraphes suivants.
2. Retirez la prise du courant secteur avant de relier un appareil au transformateur.
3. Veillez au respect des polarités en reliant un appareil au transformateur ; Rouge est le Plus, Noir est le Moins. Veillez également à de bons contacts.
4. Commutez le transformateur sur "OFF" avec l'interrupteur sur la face avant de l'appareil. Reliez ensuite le cordon au courant secteur.
5. Commutez le transformateur sur "ON" avec l'interrupteur sur la face avant de l'appareil. L'AFFICHAGE LED s'allume maintenant et le transformateur délivre du courant à l'appareil.

Avertissements :

1. Ne tentez pas d'ouvrir le transformateur, surtout tant qu'il est relié au courant secteur. L'ouverture de l'appareil fera perdre le bénéfice de la garantie.
2. Veillez au respect des polarités en reliant un appareil au transformateur, car autrement cet appareil pourrait être détérioré. Ne reliez aucun appareil nécessitant un courant de plus de 40 A.
3. Ne soumettez pas le transformateur à la pluie ou à l'humidité.
4. Reliez le transformateur au courant secteur seulement lorsque vous pouvez l'utiliser, autrement débranchez la prise du courant secteur.
5. Le transformateur peut s'échauffer et ronfler légèrement en fonctionnement. Ceci est normal et n'est pas un motif d'inquiétude.
6. Placer le transformateur en fonctionnement sur une surface non inflammable.
7. N'utiliser pas le transformateur en extérieur.

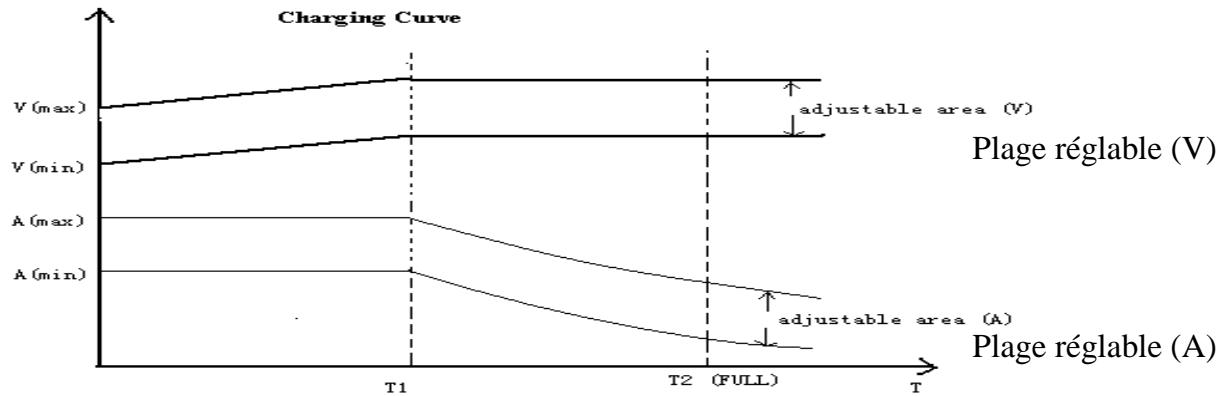

Légendes du graphique :

Courbe de charge = Courbe d'état de charge : Plage de réglage

Calcul du courant de charge maximal et de la tension maximale :

Accu à charger	Plage de tensions	Courant constant
Accu au plomb 12 V	13.8V~14.2V	Capacité accu (1/5~1/10) × 1h
Accu au plomb 6 V	6.9V~7.1V
Pack d'accus LiFe 4 éléments	14.0-14.4V	Capacité accu (1~4) × 1h
Pack d'accus LiPo 3 éléments	12.3V	Capacité accu (1/2~2) × 1h
Pack d'accus LiFe 3 éléments	10.6-10.8V
Pack d'accus LiPo 2 éléments	8.2V
Pack d'accus LiFe 2 éléments	7.0-7.2V

7Ah Exemple : Accumulateur au plomb 6 V : Courant constant = 5 = 1,4A

Avertissements et conseils de sécurité

• Ce produit ne convient pas aux enfants en dessous de 14 ans, ce n'est pas un jouet! Il ne devra pas non plus être utilisé par des personnes aux facultés physiques, sensorielles ou intellectuelles limitées, ou bien ayant une expérience et des connaissances insuffisantes, ni par des enfants lorsqu'ils ne sont pas sous la surveillance d'un adulte ou qu'ils n'ont aucune assistance pour l'utilisation de l'appareil en toute sécurité. Les enfants devront être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Protégez le transformateur de la poussière, de l'humidité, de la pluie, de la chaleur (par ex. du rayonnement solaire direct) et des chocs. Il devra être utilisé uniquement dans un local fermé et sec.
• Les fentes sur le boîtier servent au refroidissement du chargeur ; elles ne devront pas être recouvertes ou obturées. Placez l'appareil à un endroit libre de façon à ce que de l'air de refroidissement puisse circuler autour. L'appareil est exclusivement prévu pour une alimentation sur une prise de courant secteur alternatif 220~240V. Il n'est pas admissible que l'appareil soit modifié d'une façon quelconque. Du courant alternatif ne devra en aucun cas être relié sur les fiches du courant continu.
• Le transformateur et l'accu à charger devront être placés avant l'utilisation sur une base insensible à la chaleur, non inflammable et non conductrice. Ne placez jamais le transformateur sur le siège d'une voiture, sur un tapis ou similaire. Éloignez les substances inflammables ou volatiles de l'installation de charge. Assurez toujours une bonne circulation d'air. Des accus endommagés peuvent exploser ou brûler!
• Les fiches de sortie de charge et le cordon de charge ne seront pas modifiés ou reliés dans une forme que être enroulé durant l'utilisation. Évitez les courts circuits entre le cordon de charge, l'accu de votre modèle et la carrosserie. Pour cette raison, le chargeur ne devra jamais être posé sur la carrosserie de la voiture.
• Ne laissez jamais le chargeur sans surveillance lorsqu'il fonctionne ou qu'il est relié à la batterie de la voiture. Il doit toujours y avoir seulement un accu relié sur la sortie de charge.
• Les types d'accus suivants ne devront pas être reliés au chargeur :
• Les accus NiCd / NiMH et les accus au plomb avec une tension nominale de plus de 12V ou plus faible que 6V, les accus Lithium-Ion / Li-Mn / Lithium-Polymer / LiFePO4 (LiFe) avec moins de 2 éléments ou plus de 3 éléments (4 éléments avec LiFePO4).
• Les accus que ne doivent pas être chargés d'après la méthode CC/CV et les accus au plomb.
• Les accus ou les éléments défectueux ou déteriorés.
• Les accus commutés en parallèle ou composés de différents genres d'éléments.
• Les accus composés d'éléments et neufs ou d'éléments de différentes fabrications.
• Les batteries non rechargeables (Piles sèches). LiFePO4). Précaution: Danger d'explosion!
• Les accus dont le fabricant n'indique pas expressément qu'ils sont adaptés pour les courants de charge débités par ce chargeur.
• Les packs d'accus qui sont déjà totalement chargés ou chauds, ou seulement partiellement déchargés.
• Les accus ou les éléments qui sont équipés d'un contrôleur de charge intégré.
• Les accus qui sont incorporés dans un appareil ou reliés avec d'autres éléments électriques. Pour éviter les courts circuits entre les fiches banane du cordon de charge, ce dernier devra toujours être relié d'abord au chargeur et ensuite à l'accu à charger. Procédez inversement pour déconnecter l'accu.
• Vérifiez par principe, après l'avis du chargeur, si l'accu est totalement chargé et si la quantité de charge emmagasinée correspond à peu près à votre attente. Ceci est une méthode simple et sûre qui permet de détecter un problème en temps opportun, lorsque le processus de charge aura été terminé prématurément pour une raison quelconque. La probabilité d'une interruption prématurée dépend de différents facteurs, mais elle se produit avec les packs profondément déchargés, avec les faibles nombres d'éléments, ainsi qu'avec certains types d'éléments problématiquement connus.
• Nous vous conseillons d'effectuer une série de tests de processus de charge pour vous assurer que la fin de charge automatique est correcte et pour obtenir votre satisfaction. Ceci est particulièrement le cas lorsqu'un pack d'accus avec un faible nombre d'éléments est chargé. Lorsque les éléments présentent une pointe de tension mal définie (., voltage peak), cela peut être que le chargeur ne découvre pas l'état de charge maximal.
• Veuillez vérifier avant la charge : Avez-vous sélectionné la sortie de courant de charge adaptée pour l'accu ? Tous les cordons de liaison sont-ils fermement reliés ? Il y a peut-être un contact intermittent quelconque ? Veuillez ne pas oublier que la charge rapide d'un accu peut être dangereuse. Lorsqu'il se produit par ex. une courte interruption de charge en raison d'un contact intermittent, un nouveau départ du processus de charge conduira à une surcharge massive du pack d'accus.
• Procédez avec soin! Un accus peut s'enflammer ou exploser lorsqu'une erreur est faite sur le chargeur ou lorsque l'utilisateur a réglé une fausse puissance de sortie ou un faux paramètre.

4. Mise en service

1. Reliez le chargeur à une prise de courant secteur (220-240V AC, 50Hz) facilement accessible. Le temps LED rouge s'allume en indiquant que le chargeur est prêt au service.
2. Réglez le courant de charge maximal et la tension de charge maximale comme indiqué sur le tableau. Un faux réglage peut avoir pour suite une explosion ou un incendie!

Assurez-vous à 100% que les polarités de l'accu et du cordon de charge correspondent.

• ROUGE sur le PÔLE PLUS (+)
• NOIR sur le POLE MOIND (-)

Le témoin LED rouge s'allume et indique la mise en service.

1. Lorsque le courant de charge est situé entre 0,1 - 0,2A, l'accu est totally charged. Déconnectez le cordon de charge de l'accu et ensuite le chargeur su courant secteur.
2. Pour la charge des accus LiFe ou LiPo, e courant de charge maximal doit rester limité à 10 A. Utilisez un coffret de sécurité LiPo, Réf. N°8370 ou 8371.
3. Conseils de sécurité :

Veillez absolument au respect des polarités lorsque vous reliez le chargeur. Une fausse connexion peut causer des sévères dégâts au chargeur. - Protégez le chargeur de la poussière, de l'humidité, de la pluie, de la chaleur (par ex. du rayonnement solaire direct) et des chocs. La surface du boîtier aide au refroidissement du chargeur. Elle ne doit pas être recouverte ou enveloppée, l'air de refroidissement doit pouvoir circuler autour. - Ne laissez pas le chargeur fonctionner sans surveillance. Le transformateur peut s'échauffer et légèrement ronfler en fonctionnement. Ceci est normal et n'est pas un motif d'inquiétude. - Ne tentez pas d'ouvrir le boîtier. Il ne contient aucune pièce qui devra être entretenue par l'utilisateur. En outre, le bénéfice de la garantie sera perdu dans ce cas. Utilisez l'appareil uniquement dans un local fermé. - Les types d'accus suivants ne devront pas être reliés au chargeur :

• Les accus défectueux, endommagés ou échauffés
• Les accus NiMH ou NiCd
• Les batteries non rechargeables (Piles sèches)
• Précautions: Danger d'explosion!
• Avec les accus dont le fabricant n'indique pas qu'ils sont adaptés pour les courants que débite ce chargeur durant le processus de charge.
• Avec les accus qui sont déjà totalement chargés, échauffés ou partiellement déchargés.
• Avec les accus qui sont équipés d'un contrôleur de charge ou d'un limiteur de charge intégré.

Indications quant à la protection de l'environnement

Ce produit à la fin de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recyclage d'appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d'instructions et sur son emballage l'indique.

Les matériaux, selon leurs reconnaissances, sont réutilisables. Avec le recyclage de matériel et autres formes d'appareils, vous contribuez à la protection de l'environnement.

Les batteries et accus doivent être retirés de l'appareil et doivent être remis à un dépôt homologué pour ce type de produits.

Pour les modèles radiocommandés, les pièces électroniques, comme par exemple les servos, récepteur ou variateur de vitesse, doivent être démontés et retirés du produit et être remis à une collecte spécialisée pour produits électroniques.

Veuillez s. v. p. demander auprès de votre mairie l'adresse exacte du point de récupération le plus proche de chez vous.
