Type de produit	Alimentation à découpage (Switching Power Supply)
Marque	GRAUPNER
Modèle	SWITCHING POWER SUPPLY 13.8V 0-30A
Catégorie	Alimentation électrique
Tension d'entrée	220-240 VAC
Tension de sortie	13,8 VDC
Courant de sortie maximal	30 A
Protections	Court-circuit, surcharge, survoltage, surpuissance
Refroidissement	Ventilateur intégré
Dimensions (L x l x H)	309 x 195 x 120 mm
Poids	Environ 2,5 kg
Température de fonctionnement	0-40 °C
Normes	EN61558, EN55015
Interrupteur	Intégré, marche/arrêt avec voyant LED
Polarité des bornes	Rouge positif, noir négatif
Utilisation prévue	Chargeurs 12V, équipements radio, systèmes de sécurité, GPS, projecteurs
Environnement d'utilisation	Intérieur uniquement, surface non inflammable
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Ne pas ouvrir le boîtier, respecter les polarités, ne pas dépasser 30A
Pieces détachées et réparabilité	Non réparable par l'utilisateur, garantie perdue si ouverture
Informations générales	Alimentation fiable et économique pour appareils 12V

FOIRE AUX QUESTIONS - SWITCHING POWER SUPPLY 13.8V 0-30A GRAUPNER

Comment brancher l'alimentation sur mon appareil 12V ?

Avant de brancher, assurez-vous que l'alimentation est débranchée du secteur. Connectez le fil rouge (positif) à la borne positive de l'appareil et le fil noir (négatif) à la borne négative. Vérifiez le bon contact.

Quelle est la tension de sortie exacte ?

La tension de sortie est de 13,8 VDC, adaptée pour charger ou alimenter des batteries et appareils 12V.

Puis-je utiliser cette alimentation pour des appareils de plus de 30A ?

Non, le courant maximal est de 30A. Ne dépassez pas cette valeur pour éviter d'endommager l'alimentation ou l'appareil branché.

Que faire si l'alimentation chauffe ou fait du bruit ?

Il est normal que l'alimentation chauffe légèrement et émette un bourdonnement dû au ventilateur. Assurez-vous qu'elle est placée sur une surface non inflammable et bien ventilée. Si la température devient excessive, vérifiez la charge.

Y a-t-il une protection contre les courts-circuits ?

Oui, l'alimentation est protégée contre les courts-circuits, les surcharges, les survoltages et la surpuissance. En cas de défaut, elle se coupe automatiquement.

Puis-je utiliser cette alimentation en extérieur ?

Non, l'alimentation est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment savoir si l'alimentation est allumée ?

Un voyant LED 'power on' s'allume sur le panneau avant lorsque l'interrupteur est en position 'ON'.

Puis-je ouvrir le boîtier pour le réparer ?

Non, l'ouverture du boîtier annule la garantie et expose à des risques électriques. Confiez toute réparation à un professionnel.

Quelle est la consommation au démarrage ?

Le courant d'appel à froid est d'environ 60A à 100% de charge, mais cela ne dure que quelques millisecondes.

Comment recycler l'alimentation en fin de vie ?

Ne jetez pas l'appareil à la poubelle. Remettez-le dans un point de collecte pour appareils électriques et électroniques. Les batteries éventuelles doivent être retirées et déposées séparément.

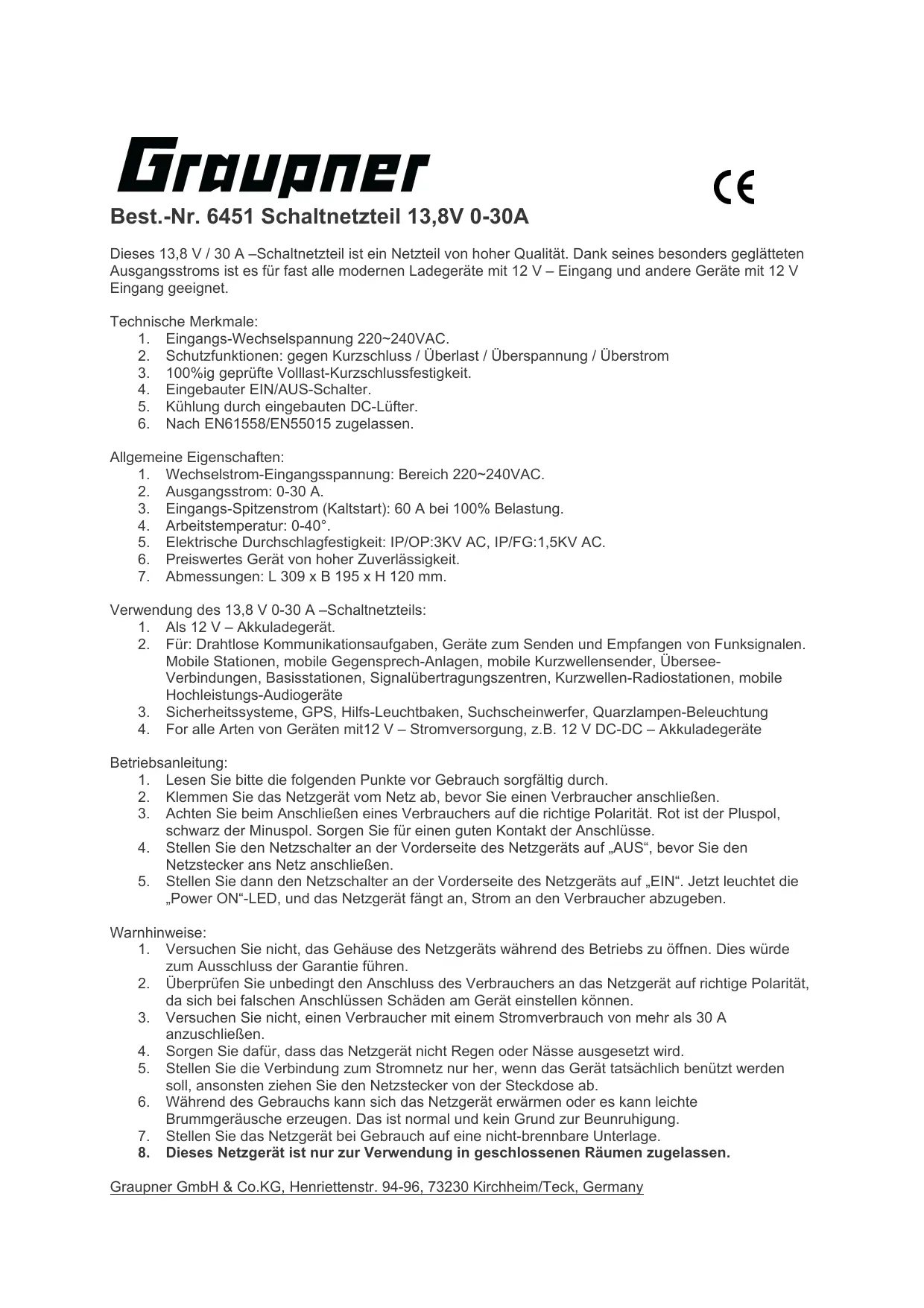

MODE D'EMPLOI SWITCHING POWER SUPPLY 13.8V 0-30A GRAUPNER

1. Plage de voltages d'entrée : 220~240VAC.
2. Protection contre les courts circuits, les surcharges, les survoltages et la surpuissance.
3. Testé en chargeabilité à 100%.
4. Interrupteur intégré.
5. Refroidissement par ventilateur intégré.
6. Approuvé: EN61558/EN55015.

Caractéristiques générales:

1. Plage de voltages d'entrée : 220~240VAC.
2. Courant alternatif au départ à froid : 60A@100%.
3. Température de travail: 0-40°C
4. Faible coût, haute fiabilité.
5. Dimensions L.309 x l.195 x H.120mm

Utilisation du transformateur 13.8VDC(0-30amps)

1. Pour les chargeurs alimentés par une batterie de 12 V.
2. Communications sans fil, machines de réception et d’émission de signaux sans fil. Stations mobiles, téléphones mobiles, intercommunications mobiles, station radio à ondes courtes mobile, communications outre-mer, station Base, centre de transfert des signaux, station radio à ondes courtes, audio mobile à haute puissance.
3. Systèmes de sécurité, GPS, feu auxiliaire, projecteur, illumination de lampes à quartz.
4. Pour tous les genres d'équipements d'alimentation électrique en 12 V, tels que les chargeurs de batterie en courant continu 12 V.

Instructions d'utilisation

1. Lire entièrement ce qui suit avant l'utilisation.
2. Déconnecter le transformateur du courant secteur avant de connecter le dispositif sur celui-ci.
3. Connecter le dispositif sur le transformateur en respectant les polarités ; le rouge est le positif, le noir est le négatif et assurer un bon contact.
4. Couper le contact "OFF" du transformateur avec l'interrupteur sur le devant de l'appareil.
5. Mettre le transformateur en contact "ON" avec l'interrupteur sur le devant de l'appareil. Le LED "power on" s'allumera et le transformateur commencera à alimenter le dispositif.

Avertissements

1. Ne pas tenter d'ouvrir le boîtier du transformateur sous peine de perdre le bénéfice de la garantie.
2. Veiller à respecter les polarités en connectant le dispositif sur le transformateur, car le dispositif pourrait être endommagé si une connexion incorrecte est faite.
3. Ne pas tenter d'utiliser le transformateur avec un dispositif consommant plus de 30 amps.
4. Ne pas exposer le transformateur à la pluie ou à l'humidité.
5. Connecter le transformateur sur le courant secteur alternatif uniquement durant son utilisation, toujours le déconnecter lorsqu'il n'est pas utilisé.
6. Le transformateur peut s'échauffer durant son utilisation et émettre un léger bourdonnement. Ceci est tout à fait normal et peut être ignoré.
7. Placer le transformateur sur une surface non inflammable durant son utilisation.
8. Le transformateur est unconc exclusivement pour une utilisation en intérieur.

Indications quant à la protection de l'environnement

Ce produit à la fin de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recyclage d'appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d'instructions et sur son emballage l'indique.

Les matériaux selon leurs reconnaissances sont réutilisables. Avec le recyclage de matériel et autres formes d'appareils, vous contribuez à la protection de l'environnement.

Les batteries et accus doivent être retirés de l'appareil et doivent être remis à un dépôt homologué pour ce type de produits.

Pour les modèles radiocommandés, les pièces électroniques, comme par exemple les servos, récepteur ou variateur de vitesse, doivent être démontés et déliés du produit et être remis à une collecte spécialisée pour produits électroniques.

Veuillez s. v. p. demander auprès de votre mairie l'adresse exacte du point de recyclage le plus proche de chez vous.
