SWITCHING POWER SUPPLY 13.8V 0-40A - Alimentation électrique GRAUPNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique / Transformateur de tension
Marque	GRAUPNER
Modèle	SWITCHING POWER SUPPLY 13.8V 0-40A
Dimensions (L x l x H)	260 x 190 x 105 mm
Alimentation d'entrée	220~240 VAC
Alimentation de sortie	13.8 VDC, 0-40 A
Protections intégrées	Court-circuit, surcharge, survoltage, surpuissance
Refroidissement	Ventilateur intégré
Interrupteur	Oui, sur le panneau avant
LED d'alimentation	Oui (Power on)
Température de fonctionnement	0 à 40 °C
Certification	EN61558
Utilisation prévue	Équipements 12 V, chargeurs de batterie, radios, communications, éclairage
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et non abrasif
Sécurité	Ne pas ouvrir le boîtier, respecter les polarités, usage intérieur uniquement, ne pas dépasser 40 A
Réparabilité	Réparation par service après-vente agréé
Environnement	Recyclage en fin de vie selon la réglementation DEEE

FOIRE AUX QUESTIONS - SWITCHING POWER SUPPLY 13.8V 0-40A GRAUPNER

Quel est le type de cette alimentation électrique ?

Il s'agit d'une alimentation à découpage (switching power supply) fournissant une sortie stabilisée de 13.8 V avec un courant maximal de 40 A.

Quelle tension d'entrée est requise ?

L'alimentation doit être branchée sur une prise secteur 220-240 VAC (courant alternatif). Ne pas utiliser avec d'autres tensions.

Puis-je l'utiliser pour charger une batterie 12 V ?

Oui, elle convient pour charger des batteries 12 V via un chargeur adapté, car la sortie est de 13.8 V. Veillez à ne pas dépasser la capacité de courant.

Comment brancher mon équipement ?

Débranchez d'abord l'alimentation du secteur. Connectez votre dispositif en respectant les polarités : fil rouge = positif, fil noir = négatif. Assurez un bon contact.

Que faire si l'alimentation chauffe ou émet un bourdonnement ?

Un léger échauffement et un bourdonnement sont normaux pour ce type d'alimentation. Placez-la sur une surface non inflammable. Si la chaleur est excessive, vérifiez la charge et la ventilation.

Y a-t-il une protection contre les courts-circuits ?

Oui, l'appareil est protégé contre les courts-circuits, les surcharges, les survoltages et la surpuissance. Ces protections sont intégrées.

Peut-on ouvrir le boîtier pour le réparer ?

Non, l'ouverture du boîtier annule la garantie et présente des risques de choc électrique. Pour toute réparation, contactez un service agréé.

Quelle est la température de fonctionnement autorisée ?

La température ambiante doit être comprise entre 0 °C et 40 °C. Évitez l'exposition directe au soleil ou à des sources de chaleur.

Puis-je utiliser cette alimentation en extérieur ?

Non, l'appareil est conçu exclusivement pour une utilisation en intérieur. Ne l'exposez pas à la pluie, à l'humidité ou à la poussière.

Comment dois-je me débarrasser de l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Rapportez-le à un point de collecte DEEE (déchets d'équipements électriques et électroniques) pour recyclage. Consultez votre mairie pour connaître le point le plus proche.

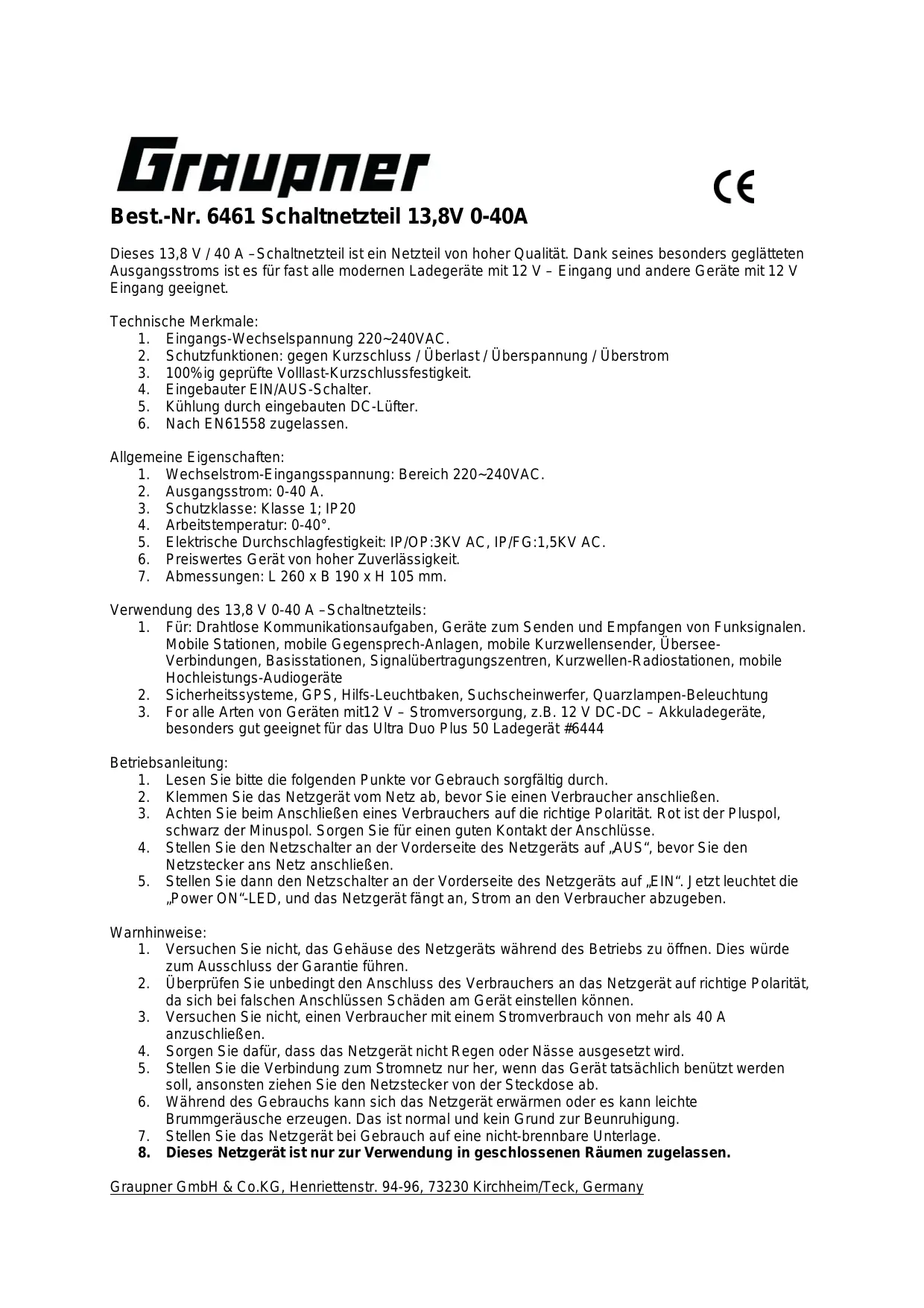

MODE D'EMPLOI SWITCHING POWER SUPPLY 13.8V 0-40A GRAUPNER

1. Plage de voltages d'entrée : 220~240VAC.
2. Protection contre les courts circuits, les surcharges, les survoltages et la surpuissance.
3. Testé en chargeabilité à 100%.
4. Interrupteur intégré.
5. Refroidissement par ventilateur intégré.
6. Approuvé: EN61558.

Caractéristiques générales:

1. Plage de voltages d'entrée : 220~240VAC.
2. Température de travail: 0-40°C
3. Faible coût, haute fiabilité.
4. Dimensions L.260 x l.190 x H.105mm

Utilisation du transformateur 13.8VDC(0-40amps)

1. Communications sans fil, machines de réception et d’émission de signaux sans fil. Stations mobiles, téléphones mobiles, intercommunications mobiles, station radio à ondes courtes mobile, communications outre-mer, station base, centre de transfert des signaux, station radio à ondes courtes, audio mobile à haute puissance.
2. Systèmes de sécurité, GPS, feu auxiliaire, projecteur, illumination de lampes à quartz.
3. Pour toutes les genres d'équipements d'alimentation électrique en 12 V, tels que les chargeurs de batterie en courant continu 12 V.

Instructions d'utilisation

1. Lire entièrement ce qui suit avant l'utilisation.
2. Déconnecter le transformateur du courant secteur avant de connecter le dispositif sur celui-ci.
3. Connecter le dispositif sur le transformateur en respectant les polarités ; le rouge est le positif, le noir est le négatif et assurer un bon contact.
4. Couper le contact "OFF" du transformateur avec l'interrupteur sur le devant de l'appareil.
5. Mettre le transformateur en contact "ON" avec l'interrupteur sur le devant de l'appareil. Le LED "power on" s'allumera et le transformateur commencera à alimenter le dispositif.

Avertissements

1. Ne pas tenter d'ouvrir le boîtier du transformateur sous peine de perdre le bénéfice de la garantie.
2. Veiller à respecter les polarités en connectant le dispositif sur le transformateur, car le dispositif pourrait être endommagé si une connexion incorrecte est faite.
3. Ne pas tenter d'utiliser le transformateur avec un dispositif consommant plus de 40 amps.
4. Ne pas exposer le transformateur à la pluie ou à l'humidité.
5. Connecter le transformateur sur le courant secteur alternatif uniquement durant son utilisation, toujours le déconnecter lorsqu'il n'est pas utilisé.
6. Le transformateur peut s'échauffer durant son utilisation et émettre un léger bourdonnement. Ceci est tout à fait normal et peut être ignoré.
7. Placer le transformateur sur une surface non inflammable durant son utilisation.
8. Le transformateur est conçu exclusivement pour une utilisation en intérieur.

Graupner GmbH & Co. KG, Henrietttenstr. 94-96, 73230 Kirchheim/Teck, Germany

Indications quant à la protection de l'environnement

Ce produit à la fin de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recyclage d'appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d'instructions et sur son emballage l'indique.

Les matériaux, selon leurs reconnaissances, sont réutilisables. Avec le recyclage de matériel et autres formes d'appareils, vous contribuez à la protection de l'environnement.

Les batteries et accus doivent être retirés de l'appareil et doivent être remis à un dépôt homologué pour ce type de produits.

Pour les modèles radiocommandés, les pièces électroniques, comme par exemple les servos, récepteur ou variateur de vitesse, doivent être démontés et retirés du produit et être remis à une collecte spécialisée pour produits électroniques.

Veuillez s. v. p. demander auprès de votre mairie l'adresse exacte du point de récupération le plus proche de chez vous.
