Intitulé	Description
Type de produit	Carte mère ATX
Chipset	Intel P965
Socket	LGA 775
Support des processeurs	Processeurs Intel Core 2 Duo, Pentium 4, Celeron
RAM	4 x DDR2 DIMM, jusqu'à 8 Go
Ports SATA	4 ports SATA 3.0 Gb/s
Ports USB	8 ports USB 2.0
Connectivité réseau	Ethernet 10/100/1000 Mbps
Audio intégré	5.1 canaux audio HD
Dimensions approximatives	30.5 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Compatible avec les systèmes Windows et Linux
Entretien et nettoyage	Nettoyage régulier des composants, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur le marché
Sécurité	Protection contre les surtensions, mise à jour du BIOS recommandée
Informations générales	Vérifier la compatibilité des composants avant l'achat

FOIRE AUX QUESTIONS - IB9 ABIT

Comment installer le pilote de la carte mère ABIT IB9 ?

Téléchargez le pilote depuis le site officiel d'ABIT, décompressez le fichier et exécutez l'installateur. Suivez les instructions à l'écran pour terminer l'installation.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée, que le bouton d'alimentation fonctionne et que les câbles sont bien en place. Si cela ne fonctionne pas, essayez de retirer tous les composants non essentiels.

Comment réinitialiser le BIOS de la carte mère ABIT IB9 ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile CMOS pendant environ cinq minutes, puis remettez-la en place et redémarrez l'ordinateur.

Comment résoudre un problème de surchauffe avec la carte mère ABIT IB9 ?

Assurez-vous que tous les ventilateurs fonctionnent correctement et que le dissipateur thermique est bien fixé. Nettoyez les évents et remplacez la pâte thermique si nécessaire.

Mon ordinateur ne détecte pas ma mémoire RAM, que faire ?

Vérifiez que la RAM est correctement installée dans les slots. Testez chaque module individuellement pour identifier un éventuel défaut, et assurez-vous que la RAM est compatible avec la carte mère.

Comment mettre à jour le BIOS de la carte mère ABIT IB9 ?

Téléchargez la dernière version du BIOS depuis le site d'ABIT, copiez le fichier sur une clé USB, démarrez l'ordinateur et accédez au menu BIOS pour effectuer la mise à jour.

Que faire si je rencontre des problèmes de compatibilité avec un périphérique ?

Vérifiez la liste de compatibilité du périphérique avec la carte mère ABIT IB9. Assurez-vous également que tous les pilotes sont à jour.

Comment configurer le RAID sur ma carte mère ABIT IB9 ?

Accédez au BIOS, activez la fonction RAID et suivez les instructions pour créer un volume RAID en utilisant les disques durs disponibles.

Que faire si l'ordinateur redémarre en boucle ?

Vérifiez les connexions de l'alimentation et les composants internes. Essayez de démarrer en mode sans échec pour identifier d'éventuels problèmes logiciels.

MODE D'EMPLOI IB9 ABIT

Ce "Guide d'Installation rapide" content seulement l'information de base dont vous pouvez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avances, vous nevez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrerter l'alimentation électrique et déconnecter le cable électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramétres de configuration.
• Mettez vous à la terre propresment en portant une bande de poignet de sécurité contre les décharges électrostatiques et ce avant d'enlever la carte de son emballage anti-statique
• Tenez la carte sur les bords. Evitez d'y toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puce des circuits intégrés(IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage -antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boitier

Le boitantier de I'ordinateur pour cette carte mere devrait:

• Accommoder le facteur de forme de cette carte mère.
  Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Etre capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous fouvou est installer.
• Son module E/S dans le panneau arrête doit s'apparier avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêté du boîtier.
• Localize les trous des vis à la fois sur la carte mère et sur la base du boitier.
• Placeez tous les boulons ou entretoises nécessaires à la base du boitier eterlandes.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretoiées sur le boîtier.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons metalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contents du BIOS. Vous pouvez avoir besoin d'effacer la mémoire CMOS si les

Normal (Default)

Clear CMOS

paramétres du BIOS sont incorrÊcts et empêchent votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les cables d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". ÀpRES

reconnectez l'alimentation électricque et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connections des Composants du Boitier

L'alimentation électrique ATX:

• Connecte l'alimentation électrique standard ATX à la Pin 2x12 du connecteur [ATXPWR1].
• Connecte l'alimentation électrique auxiliaire à la Pin 2x2 du connecteur [ATX12V1].

Connecteurs des VENTILATEURS:

• CPUFAN1: Connecteur du ventilateur de refroidissement du microprocesseur (CPU).
  SYSFAN1: Connecteur du ventilateur de refroidissement du Système.
  AUXFAN1: Connecteur du ventilateur de refroidissement auxiliaire.
• NBFAN1: Connecteur du ventilateur de refroidissement pour le Northbridge.

Ces connecteurs des ventilateurs ne sont pas des cavaliers. NE PAS placer de chapeaux de cavaliers sur ces connecteurs.

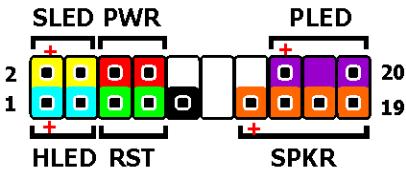

Connecteurs sur le Panneau Avant: [FPI01]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• RST: Connecte au cable en nappe de l'interrupteur de réinitialisation.
• SPKR: Connecte au cable du Haut-parleur du système.
• SLED: Connecte au cable de la DEL de veille.
• PWR: Connecte au cable de l'interrupteur de l'alimentation électrique.
• PLED: Connecte au cable de la DEL d'alimentation.

Socle des Ports USB Supplémentaires: [FP-USB1], [FP-USB2]

Outre les connecteurs USB sur la carte localisés sur le panneau E/S, ces socles fournissent chacun deux connections supplémentaires portes USB disponible grâce à un cable d'extension avec une attache de fixation.

	PIN	Affectation	PIN	Affectation
	1	VCC	2	VCC
	3	Canal de Données Négatives 0	4	Canal de Données Négatives 1
	5	Canal de Données Positives 0	6	Canal de Données Positives 1
	7	Mise à la terre	8	Mise à la terre
			10	Pas de connexion

Socle de Pins des Ports Supplementaires IEEE1394: [FP-1394-1], [FP-1394-2]

En plus des connecteurs IEEE1394 sur la carte mère situées sur le panneau E/S, ces sociés de Pins fournissent chacun

une connexion supplémentaire au port IEEE1394 disponible via un cable d'extension avec une attache de fixation.

7531 108642 FP-1394-1 FP-1394-2	PIN	Affectation	PIN	Affectation
	1	TPAO +	2	TPAO -
	3	Mise à la terre	4	Mise à la terre
	5	TPBO +	6	TPBO -
	7	+12V	8	+12V
			10	Mise à la terre

Socle de Connections Audio sur le Panneau Avant: [FP-AUDIO1]

Ce socle de connexion fourit la
connexion sur panneau frontal pour 97531 l'Audio HD (Haute Definition), neanmoins pour la connexion CODEC Audio AC'97, vousdezverifier attentivement l'assignation des broches avant d'effectuer une connexion a partir du module du panneau frontal. Une mauvaise connexion pourrait provoquer un dysfonctionnement ou meme endommager la carte mere.

Veuillez ne pas connecter le cable "Ground [Masse]" ni le cable "USB VCC" depuis le module du panneau frontal sur la Broche 4 "AVCC" de ce socle de connexion.

PIN	Affectation (HD AUDIO)
1	MIC2 L
2	AGND
3	MIC2 R
4	AVCC
5	FRO-R
6	MIC2_JD
7	F_IO_SEN
9	FRO-L
10	LINE2_JD

Connecteur Audio Interne: [CD1], [AUX1]

Ce connecteur fournit une sélection audio à partir de la sortie du lecteur interne de CD-ROM ou d'une carte d'extension.

Montage de l'assemblage Unité Centrale de Traitement (CPU) & Dissipateur thermique

Parce que l'on peut avoir beaucoup de types de CPU et de dissipateurs d'énergie, chacun à des fonctions différentes de montage, veillez suivre exactement les instructions de montage que vous pouvez tracer dans l'ensemble que vous venez d'acheter. Le CPU est une unitélectronique délicate qui produit des montantsénormes de chaleur en fonctionnement. Veillezdonc fait très attention durant l'assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, Connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur CPUFAN1 sur la carte mère.

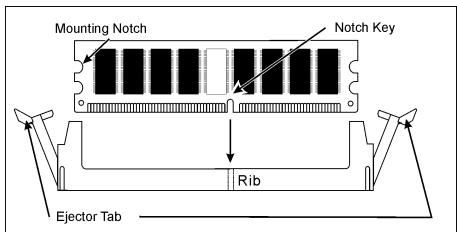

Installation des Barrettes de Mémoire

L'électricité statique peut endommager les composants électroniques de l'ordinateur ou les cartes optionnelles. Assurez-vous que vous n'étés pas charge d'électricité statique en touchant un object en metal mis à la terre brievement avant de commencerces procédures.

Connection des Unités de Stockage

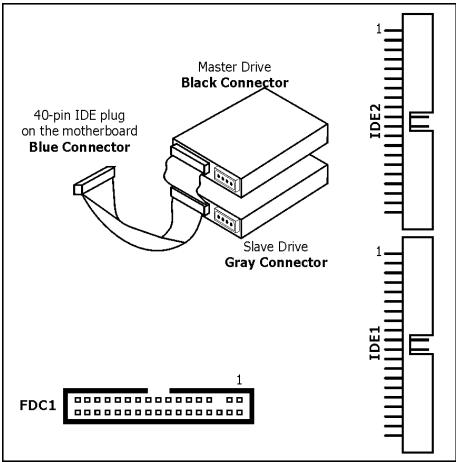

Connections du lecteur de disquettes: [FDC1] Connections des disques durs IDE: [IDE1], [IDE2]

Connections des lecteurs de disques durs de série ATA: [SATA1] ~ [SATA4]

Les connexeurs sont fournis pour connecter un apparéel de Séries ATA à chaque canal via le cable de Séries ATA.

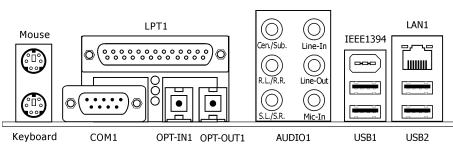

Connections du Panneau Arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2.
  LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallelle.
  COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entree à travers une fibre optique aux apparéils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux apparèels multimédia numériques.
• AUDIO01: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394.
  LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.

Ipemblyka dans ounctkn CMOS

Ipepeblyka

NCHONB3yETCJ4I
OuHCTKN PAMrTN CMOS,
Tc0b6I nepeyctAHOBtB
coedepKMOe BIOS.Bam
MOKET NHOAdo6nTBc4
OuCHNTb NAMrTb CMOS,
ecNI NaCTPOKnBIOS
HeNPaBnBbH尼 He No3B
Pnate.

UTo6bI OOnCTNb NamrTb CMOS,OTcoeMHnTE Bce Ka6bI nPiTHaNI OT MATEPHNKO IaNTbI,Ha NECKoBk CekyHd I pNcoeMHnTE KOJOKy NEpeMbHyK K rHe3y NaCTPOKn UOnCTNb CMOS",a NOTOM BEPHTne E 60paTHo B rHe3do

Normal (Default)

Clear CMOS

HaTcPnKHa "HOpMaJbHAR" , ToTOM CHOB NOdKIOJIIOUHTe nIaTHHe n Iepe3arpy3nte KOmblTOpe; coOpexMmOe BIOS HaTcPOnTcHa KOHOFrpyAuaNo y OmoJauHHo.

CoednHeHne KOMnoHEtOB Kopnyca

3NeKtponTaHne ATX: [ATXPWR1], [ATX12V1]

CoedHHNTeCTaHapTHeO3NeKtPpONITaHne ATX c 2x12 PIN [ATPXWR1] pabEMohm.
CoemHnIte 6o8aOuHoe 3eNkTPOHNTAHne c 2x2 PIN [ATX12V1] p3aBbEMOn.

孕启希在，贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

就用贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

i"4AVCC" 14"USBVCC"

版	警告 (HD AUDIO)
1	MIC2 L
2	AGND
3	MIC2 R
4	AVCC
5	FRO-R
6	MIC2_JD
7	F_IO_SEN
9	FRO-L
10	LINE2_JD

邦	가용 (AC'97 AUDIO)
1	MIC In
2	GND
3	MIC Power
4	NC
5	Line Out (R)
6	NC
7	NC
9	Line Out (L)
10	NC

挂挂 USB 五三端口：[FP-USB1], [FP-USB2]
