KH 2024 DIGITAL WORLD RADIO RECEIVER - Récepteur radio numérique EBENCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur radio numérique
Caractéristiques techniques principales	Réception DAB/DAB+/FM, affichage numérique, tuner haute sensibilité
Alimentation électrique	Adaptateur secteur inclus, compatible avec batteries rechargeables
Dimensions approximatives	25 cm x 15 cm x 10 cm
Poids	1,2 kg
Compatibilités	Compatible avec les stations DAB et FM
Type de batterie	Batterie lithium-ion rechargeable
Tension	5V DC
Puissance	5W
Fonctions principales	Préréglage de stations, affichage de l'heure, fonction réveil
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles sur demande, service après-vente accessible
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - KH 2024 DIGITAL WORLD RADIO RECEIVER EBENCH

Comment allumer le récepteur radio EBENCH KH 2024 ?

Pour allumer le récepteur, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Pourquoi je ne peux pas capter certaines stations ?

Assurez-vous que l'antenne est correctement déployée et orientée. Vérifiez également la qualité du signal dans votre région.

Comment régler le volume du récepteur ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le son.

Que faire si l'affichage est brouillé ou éteint ?

Vérifiez si l'appareil est bien alimenté. Si l'écran est toujours éteint, essayez de débrancher l'appareil puis de le rebrancher.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du récepteur pendant environ 10 secondes.

Le récepteur ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que le réseau Wi-Fi est fonctionnel et que vous avez entré le bon mot de passe. Redémarrez le récepteur et essayez à nouveau.

Comment mettre à jour le firmware du récepteur ?

Connectez le récepteur à Internet, allez dans le menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Quels types de stations puis-je écouter avec le EBENCH KH 2024 ?

Vous pouvez écouter des stations AM, FM, ainsi que des stations numériques et internet selon votre connexion.

Pourquoi la qualité du son est-elle mauvaise ?

Vérifiez si les haut-parleurs sont obstrués et assurez-vous que le réglage de l'égaliseur est approprié. Essayez également de capter une autre station.

Comment sauvegarder mes stations préférées ?

Accédez à la station que vous souhaitez enregistrer, puis appuyez sur le bouton 'Mémoriser' ou 'Favori' pour l'ajouter à vos stations favorites.

MODE D'EMPLOI KH 2024 DIGITAL WORLD RADIO RECEIVER EBENCH

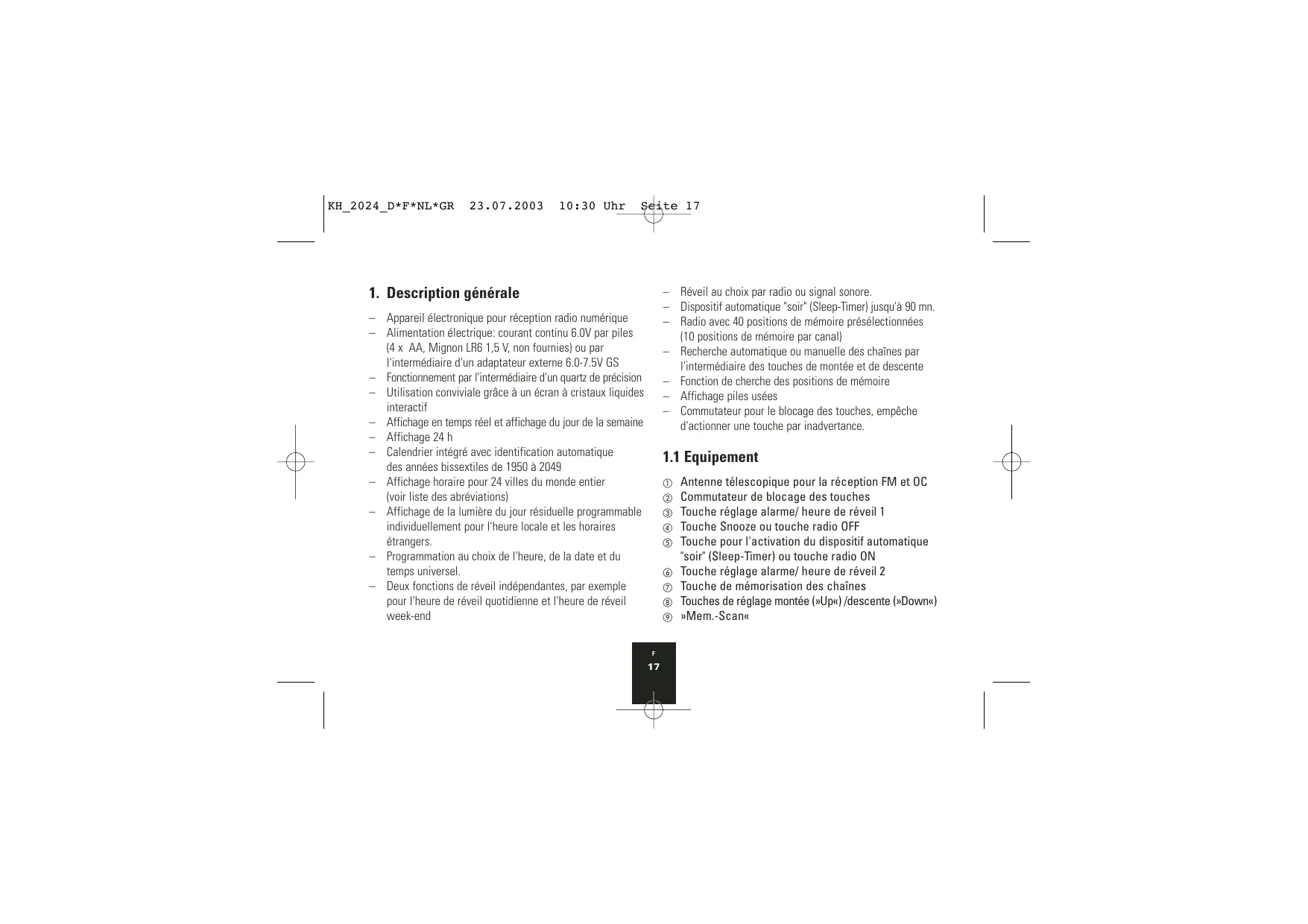

1. Description générale

Appareil électronique pour réception radio numérique
Alimentation électrique: courant continu 6.0V par piles (4 x AA, Mignon LR6 1,5 V, non fournies) ou par l'intermédiaire d'un adaptateur externe 6.0-7.5V GS
- Fonctionnement par l'intermédiaire d'un quartz de précision
- Utilisation conviviale grâce à un écran à cristaux liquides interactif
- Affichage en temps réel et affichage du jour de la semaine
- Affichage 24 h
- Calendrier intégré avec identification automatique des années bissextiles de 1950 à 2049
- Affichage horsaire pour 24 villes du monde entier (voir liste des abréviations)
- Affichage de la lumière du jour résiduelle programmable individuellement pour l'heure locale et les heures étrangers.
- Programmation au choix de l'heure, de la date et du temps universel.
- Deux fonctions de réveil indépendantes, par exemple pour l'heure de réveil quotidienne et l'heure de réveil week-end

• Réveil auchoix par radio ou signal sonore.
  Dispositif automatique "soir" (Sleep-Timer) jusqu'à 90 mn.
• Radio avec 40 positions de mémoire préselectionnées (10 positions de mémoire par canal)
• Recherche automatique ou manuelle des chaînes par l'intermédiaire des touches de montée et de descente
• Fonction de recherche des positions de mémoire
• Affichage piles usées
• Commutateur pour le blocage des touches, empêche d'actionner une touche par inadvertance.

1.1 Equipement

① Antenne téléscopique pour la réception FM et OC
② Commutateur de blocage des touches
③ Touche réglage alarmé/ heures de réveil 1
④ Touche Snooze ou touche radio OFF
⑤ Touche pour l'activation du dispositif automatique "soir" (Sleep-Timer) ou touche radio ON
⑥ Touche réglage alarmé/ heures de réveil 2
⑦ Touche de mémorisation des chaînes
⑧ Touches de réglage montée (»Up«)/descente (»Down«)
⑨ «Mem.-Scan«

⑩ Touche de selection du mode (»Mode«)
10 Positions de mémoire radio 1-10
⑫ Affichage piles usées
Ecran a cristaux liquides
14 Prise CC ext.
15 Prise casque ext.
⑥ Cordeliere
⑦ Commutateur de sélection de la bande pour FM/OC/OM/OL
Volume
Support
② Touche d'éclairage
② Réglage de précision "Ondes courtes" (OC)

A dire avant toute utilisation

Piles:

Cet apparéil nécessite 4 piles UM3/AA/LR6, 1.5V (non fournies). Mettre les piles en place comme il l'est indiquédans le compartment à piles ("+ " and "-"). Une polarité erronée peut entraîner un endommagement de l'appréil. Ne jamais utiliser ensemble des piles usées et neuves.

Si I'appareil est debranché du secteur, on peut sauver

les données mémorisées si l'on remet l'appareil sur secteur dans les 30 secondes. Dans le cas contraire, les données mémorisées sont effacées et le processus de mémorisation doit être répétré.

Affichage piles uses ②:

Cet affichage s'allume si les piles sont usées. Remplacer alors le plus vite possible les piles usées par des piles neuves.

Adaptateur:

Le branchement d'un adaptateur dans la prise correspondante 44 permet d'alimenter l'appareil en courant de 6.0V. Vous pouvez vous procurer des adaptateurs universels pour courant contin (6.0-7.5 Volt), adaptations pour des appareils divers, dans le commerce spécialisé.

Attention: Meme si I'on utilise I'adaptateur externe, laisser toujours quatre piles UM3 dans le compartment à piles.

Protégier l'appareil de l'humidité. Ne jamais le poser sur une surface mouillée.

2. Utilisation

Lorsque l'on met l'appareil en marche pour la première fois, la date et l'heure sont regliées sur le lundi 1er janvier 2001. 0h00.
- Le préparamétrage des deux fonctions de réveil est sur Oh00, réveil quotidien, mais elles ne sont pas actives.
La radio est eteinte.
- Ensuite, passage en mode automatique.

2.1 Mode de fonctionnement automatique (mode d'emploi sommaire)

• Vous pouvez appeler l'un après l'autre les différents modes de fonctionnement en appuyant sur la touche «MODE« (que la radio soit en marche ou non):

Réglage de l'heure - Réglage de la date - Réglage de la ville pour l'heure locale/le temps universel -

• La radio éteinte, il est possible de sélectionner alternatively, outre l'affichage de l'heure, l'affichage de la date ou du temps universel. Détails au paragraphe

2.13 'Sélection alternative écran/affichage'

• Sont affichés en mode d'affichage de la fréquence le domaine de fréquence et le canal de la chaîne actuellement reçue.
  Appuyer sur AL. 1 « pour régler ou contrôler l'heure de réveil 1.
  Appuyer sur AL. 2 « pour régler ou contrôler l'heure de réveil 2.
  Appuyer sur la touche «SLEEP/RADIO ON« pour activer le dispositif automatique "soir" (Sleep-Timer) et régler la durée au bout de laquelle l'appareil s'éteint, ou appuyer sur cette touche pour allumer la radio.
• Appuyer sur la touche «SNOOZE/RADIO OFF« pour repousser l'heure de réveil actuelle (fonction d'arrêttemporaire), ou pour éteindre la radio (voir égalementparagraphe 2.8).
• La radio allumée, appuyer sur les touches de mémoire des chaînes à attribution double pour appeler les paramétrages méorisés (voir également paragraphe 2.9).
• La radio allumée, appuyer sur la touche «SNOOZE/RADIO OFF« pour interrompree la fonction "soir" ou la fonction de réveil.

Pour memoriser une chaine, la radio allumée, appuyer sur la touche «MEMORY», puis sur la touche de position de mémoire voulue ① puis une nouvelle fois sur «MEMORY» pour memoriser la chaine actuellément réglée.
- La radio allumée, appuyer sur «MEM. SCAN« pour appeler automatiquement l'un après l'autre les réglages méorisés des chaînes.
L'horloge en temps réel est comparée toutes les minutes à l'heure de réveil, dans la mesure où le réveil a été activé. (Détails voir paragraphe 2.8 "Le réveil active").

2.2 Reglage de l'heure

Appuyer une fois sur MODE si l'appareil est en mode d'affichage de l'heure.
Appuyer deux fois sur MODE« @ si l'appareil est en mode radio.
L'affichage 'CLOCK' apparait de maniere durable sur I'ecran.
L'affichage de l'heure se met à clignoter et l'affichage du jour de la semaine disparait sur l'écran.
L'affichage des secondes continue.
Appuyer sur ^^ pour avancer l'horlege respectivement

d'une minute. Maintenez la touche de réglage «UP« appuyée pour faire avancer l'horloge par étapes rapides de 10 minutes.

Appuyer sur DOWN pour retarder l'horloge respectivement d'une minute. Maintenez la touche de réglage DOWN appuyée pour faire retarder l'horloge par étapes rapides de 10 minutes.
- Si l'on ne procède àaucun réglage pendant 15 secondes, le réglage actuel est confirmé/mémorisé et l'appareil se remet en mode automatique.

2.3 Entrée de la date

Appuyer deux fois sur MODE« si l'appareil est en mode d'affichage de l'heure.
Appuyer trois fois sur MODE« si ⑥ l'appareil est en mode radio.
- Si vous vous trouvez déjà en mode de réglage de l'heure tel qu'il est décrit au point 2.2, appuyez une seule fois sur la touche «MODE« pour passer au mode d'entrée de la date.
La date donnée JJ.MM.AA (jour.mois.année) clignote, l'affichage 'DATE' et le jour de la semaine sont affichés

de maniere constante sur l'écran à cristaux liquides.

• Appuyer sur «UP« ou «DOWN« pour modifier le réglage (d'un jour respectivement). Maintenez la touche de réglage «UP« ou «DOWN« appuyée pour activer la recherche rapide (par saut de 10 jours respectivement) vers l'avant ou vers l'arrière. L'affichage du jour de la semaine est actualisé automatiquement d'es que l'affichage de la date apparait de manière constante.
• Si l'on ne procèle àaucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique.

2.4 Reglage de l'heure locale

Appuyer trois fois sur MODE« si l'appareil est en mode d'affichage de l'heure.
Appuyer quatre fois sur MODE* si l'appareil est en mode radio.
- Si vous vous trouvez déjà en mode d'entrée de la date tel qu'il est décrit au point 2.3, appuyez une seule fois sur la touche «MODE« pour passer au mode de réglage de l'heure locale.
L'heure locale prerégée se met à clignoter, l'affichage

'LOCAL CITY'este constant.

• Ce faisant, les heures, les minutes et le jour de la semaine ne sont pas affichés et l'écran est donc vide.
  La zone hora voulue, caractérisée par des abréviations diverses, peut être sélectionnée en appuyant sur les touches «UP« ou «DOWN«:

Abrév. Décalage horaire HEC

LON	0:00
MUN	+ 1:00
CAI	+ 2:00
MOW	+ 3:00
DXB	+ 4:00
KHI	+ 5:00
DAC	+ 6:00
BKK	+ 7:00
HKG	+ 8:00
TYO	+ 9:00
SYD	+10:00
NOU	+11:00
WLG	+12:00
----	-11:00
HNL	-10:00

Ville

Londres

Munich

Le Caire

Moscou

Dubai

Karachi

Dhaka

Bangkok

Hong Ko

Tokyo

Sydney

Nouméa

Wellingt

-

Honolulu

Abrév.	Décalage horsaire HEC	Ville
HNL	-10:00	Honolulu
ANC	- 9:00	Anchorage
LAX	- 8:00	Los Angeles
DEN	- 7:00	Denver
CHI	- 6:00	Chicago
NYC	- 5:00	New York City
CCS	- 4:00	Caracas
RIO	- 3:00	Rio de Janeiro
-1H	- 2:00	---
-2H	- 1:00	---

L'affichage 'SUN' (symbole solaire) indique le nombre d'heures de luminé du jour restantes. Appuyer sur «SNOOZE/RADIO OFF« pour activer l'affichage.
- Si l'on ne procèle àaucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique.

2.5 Contrôle du temps universel

Appuyer quatre fois sur MODE« ⑥ si I'appareil est en mode d'affichage de l'heure.
Appuyer cinq fois sur MODE« si l'appareil est en mode radio.

• Si vous vous trouvez déjà en mode de réglage de l'heure locale tel qu'il est décrit au point 2.4, appuyez une seule fois sur la touche «MODE« pour passer au mode de contrôle du temps universel.
• La dernière zone hora accessible apparaît de manière constante dans le domaine de l'affichage de heures et des minutes, tandis que l'abréviation correspondant à la ville se met à clignoter. L'affichage "City", en haut, est constant.
• La sélection de la zone hora voulue a lieu par actionnement des touches «UP« ou «DOWN« à l'aide du tableau du point 2.4.
• Appuyer sur la touche «SNOOZE« pour modifier l'affichage, l'affichage SUN'indique le nombre d'heures de luziere du jour restantes.
  Si I'on appuie une fois sur la touche ^ MODE« 0 ou qu'on ne procede àaucun autre réglage pendant 15 secondes,l'appareil affiche a nouveau la fréquence si la radio est allumée, ou l'heure si la radio est eteinte.

2.6 Dispositif automatique "soir" (Sleep-Timer)

Appuyer une fois sur SLEEP/RADIO ON« ⑤ pour controller le réglage actuel du dispositif automatique "soir".

Si le dispositif automatique "soir" n'est pas activé, I'affichage "ON" apparait brievement (radio allumée).

Appuyer encore une fois sur «SLEEP...« (⑤ pour modifier le réglage actuel. (par étapes de 10 minutes, de 90 à 10 minutes). La radio reste allumée et la bande désisie apparait dans la partie inférieure de l'écran à cristaux liquides.
Appuyer sur la touche «SLEEP...« ⑤ lorsque le nombre de minutes, la durée voulue pour le dispositif automatique "soir" est atteint(e) (par exemple "10" pour les 10 minutes). En cas de "OFF", la radio est eteinte.
- Si l'on ne procède àaucun réglage pendant 15 secondes, l'appareil se remet automatiquement en mode automatique, le réglage actuel du dispositif automatique "soir" est conséver.

2.7 Réglage ALARME 1 et ALARME 2

Appuyer une fois sur la touche AL. 1 (三) ou AL. 2 (六) 'AL 1' ou 'AL 2' sont affichés de manière constante dans l'affichage alphanumeric à cristaux liquides.
- Le réglage actuel HH:MM (heures et minutes) ainsi que l'affichage du jour de la semaine se mettent à clignoter.

• Avancer l'heure par minutes à l'aide de la touche «UP«.
• Retarder l'heure par minutes à l'aide de la touche DOWN«.
• Maintenez la touche de réglage «UP« ou «DOWN« appuyée pour faire avancer ou retarder l'heure par étapes rapides de 10 minutes.
• Appuyer sur la touche «SNOOZE« pour modifier le type de réveil entre quotidien (les 7 jours de la semaine) et jours ouvrables (du lundi au vendredi, l'affichage a lieu sur les 7 jours de la semaine).
  Appuyer à nouveau sur la touche »AL. 1« (3) ou »AL. 2« (6) pour sélectionner si vous désirez être réveillé en musique ou par le signal sonore:

Type de réveil

Signal sonore

Radio

Off

Affichage a cristaux liquides

(a droite de I'ecran)

Symbole 'BELL 1'

Symbole 'MUSIC 1'

pas d'affichage sur I'ecran

Avis: La fonction de réveil n'est activée que si l'un des types de réveil (musique ou signal sonore) est réglé.

• Si l'on ne procèle àaucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique.

2.8 La fonction de réveil activée

• Dès que le temps réel (heure) et l'heure de réveil régée sont identiques, la fonction de réveil se déclenché.
• Lorsque la fonction de réveil est déclenchée, le dispositif automatique "soir", dans la mesure où il est régle, est coupé immidiatement.
• Réveil avec le signal sonore, a) Un signal sonore de 4.5kHz est déclenché b) La radio devient muette, même si elle est allumée. c) Le signal sonore retentit pendant 10 minutes.
• Réveil avec la radio, a) La radio se met en marche (dernière châne sélectionnée) b) La radio reste en marche pendant 60 minutes maximum
• L'actionnement de la touche «SNOOZE/RADIO OFF« ④ permet de repousser le réveil de 9 minutes respectivement (fonction d'arrêt-temporaire). La fonction de réveil est interrompue et reprend 9 minutes plus tard.
  Pour arreter la fonction de réveil, appuyer sur la touche correspondante »AL. 1 « ou »AL. 2 «.

2.9 Appel des positions de mémoire pour la radio

• Il existe 10 fonctions de mémoire préparamétrées pour chaque domaine de bande de la radio.
• Chaque touche a deux attributions. Pour appeler l'autre position de mémoire, appuyer à nouveau sur la touche de position de mémoire.
• La radio en marche, appuyer une fois sur la touche de position de mémoire de chaîne 1/6. L'affiche 'MEM' devient constant, la fréquence de la position de mémoire 1 apparait de manière constante sur l'écran à cristaux liquides, '1' apparait de manière constante au niveau de l'affichage 'MEM'.
• Appuyer sur les touches 1/6, 2/7, 3/8, 4/9 ou 5/10 pour sélectionner la position méorisée préprogrammée voulue.
• Pendant la mémorisation, la radio est muette (MUTE). Si l'entrée de nouvelles données de mémoire est interrompue pendant 1 seconde, la sélection de la mémoire est acceptée, la radio passé à la fréquence correspondante, le mode muet est annulé.

2.10 Mémorisation de chaînes de radio

Pour mémoriser la fréquence de la châne de radio actuellément reçue, appuyer une fois sur la touche «MEMORY«. L'affichage 'MEM' se met à clignoter.

• Détérminer la position de mémoire en appuyant une à deux fois sur la touche de position de mémoire correspondante. Le nombre de la position de mémoire可以选择 apparait alors de manière constante au-dessus de l'affichage 'MEM'.
  Pour confirmer le processus de mémorisation, appuyer à nouveau sur la touche «MEMORY«. L'affichage 'MEM' devient constant.
• Il est également possible de parcourir la mémoire vers le bas et vers le haut à l'aide des touches «UP«, «DOWN« ou «MEM. SCAN« si l'affichage 'MEMORY' clignote, l'affichage 'MEMORY' disparait.

2.11 Recherche manuelle/automatique des chaînes

• La radio allumée, appuyer une fois sur «UP« pour modifier manuellement vers le haut (d'une étape respectivement, voir également tableau, colonne degré de fréquence) la fréquence de réception.
  Appuyer une fois sur «DOWN« pour modifier la fréquence de réception vers le bas (d'une étape respectivement).
  Pour la recherche automatique de la prochaine chaîne de

radio pouvant être reçue, notamment la touche «UP« ou «DOWN« appuyée.

• Tableau des domaines et des degrés de fréquence selon la bande. :

Canal	Domaine de fréquence	Dégré de fréquence
FM	87.5- 108.5 MHz	50 KHz
OC	5.85 - 15.6 MHz	5 KHz
OM	530 - 1656 KHz	9 KHz
OL	144 - 281 KHz	1 KHz

2.12 Réglage de précision "Ondes courtes" (OC)

Mettez le commutateur à pouvoir sur LX si la réception de la chaine est suffisamment forte. Si la réception des ondes courtes est faible, vous pouvez améliorer la réception enuttant le commutateur sur RX.

2.13 Recherche automatique de positions de mémoire dechains (MEM. SCAN)

• La radio allumée, appuyer une fois sur «MEM. SCAN« (9) pour parcourir les 10 chaînes méorisées.
• La recherche commence avec la fonction de mémoire la plus proche ou à MEM-1 si aucune chaîne mémorisée n'est sélectionnée.
  La recherche est interrompue pendant 5 sec. à chaque chaîne et s'arrête après un passage complet.
  Pour interromplore la recherche des positions de mémoire, appuyer sur «SNOOZE /RADIO OFF«

2.14 Mode écran

• En mode d'affichage de l'heure (radio éteinte), appuyer une fois sur «ALT. DISP.«. L'affichage de l'heure et du jour de la semaine est effacé, les affichages actuels sont représentés par les affichages d'écran 'CLOCK', 'DATE' et 'CITY'.

En appuyant le nombre de fois correspondant, vous pouvez déterminer l'affichage que vous désirez parallèlement à l'affichage de l'heure. La radio éteinte, les affichages choisis apparaissent l'un après l'autre sur l'écran.

Ecran	Affichage à cristaux liquides en haut à droite de l'écran seulement 'CLOCK' de manière constante
Affichage de l'heure uniquement
Heure + date	'CLOCK' + 'DATE' de manière constante
Heure + temps universel	'CLOCK' + 'CITY' de manière constante
Heure + date + temps universel	'CLOCK' + 'DATE' + 'CITY' de manière constante

• Appuyer sur «ALT. DISP.« pour voir toutes les possibités de sélection. Si l'on n'actionne aucune touche pendant 3 secondes, l'affichage normal est réactivé automatiquement.
• La radio allumée et en mode de fréquence, seule la fréquence de la chaîne actuelle est affichée, indépendamment du type d'affichage sélectionné en mode d'écran.

2.15 Blocage des touches

• Poussez le commutateur de blocage des touches ② dans la position voulue: UNLOCK = blocage des touches non actif LOCK = blocage des touches actif Lorsque le blocage des touches est actif, l'ensemble des fonctions des touches sont hors service.

2.16 Antenne

Pour optimiser la réception en mode FM et OC, l'antenne téléscopique peut être entièrement sortie et orientée pour obtenir une réception optimale.

Les OM et les OL utilisent une antennae ferrite incorporee, on peut orienter l'appareil jusqu'à obtention de la reception optimale.

2.17 Support

Le support 9 situé au dos de l'appareil peut être ouvert afin que l'appareil soit bien stable.

3. Certificat de conformite

Le société Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, certifie par le present document que ce produit est conforme aux directives européennes suivantes:

Directive de la CE sur les basses tensions, Compatabilité electromagnétique, Normes correspondantes applicables.

Type/Désignation: Récepteur numérique toutes ondes KH 2024

Bochum, le 31.01.2003

Hans Kompernaß

-Directeur/Gerant
