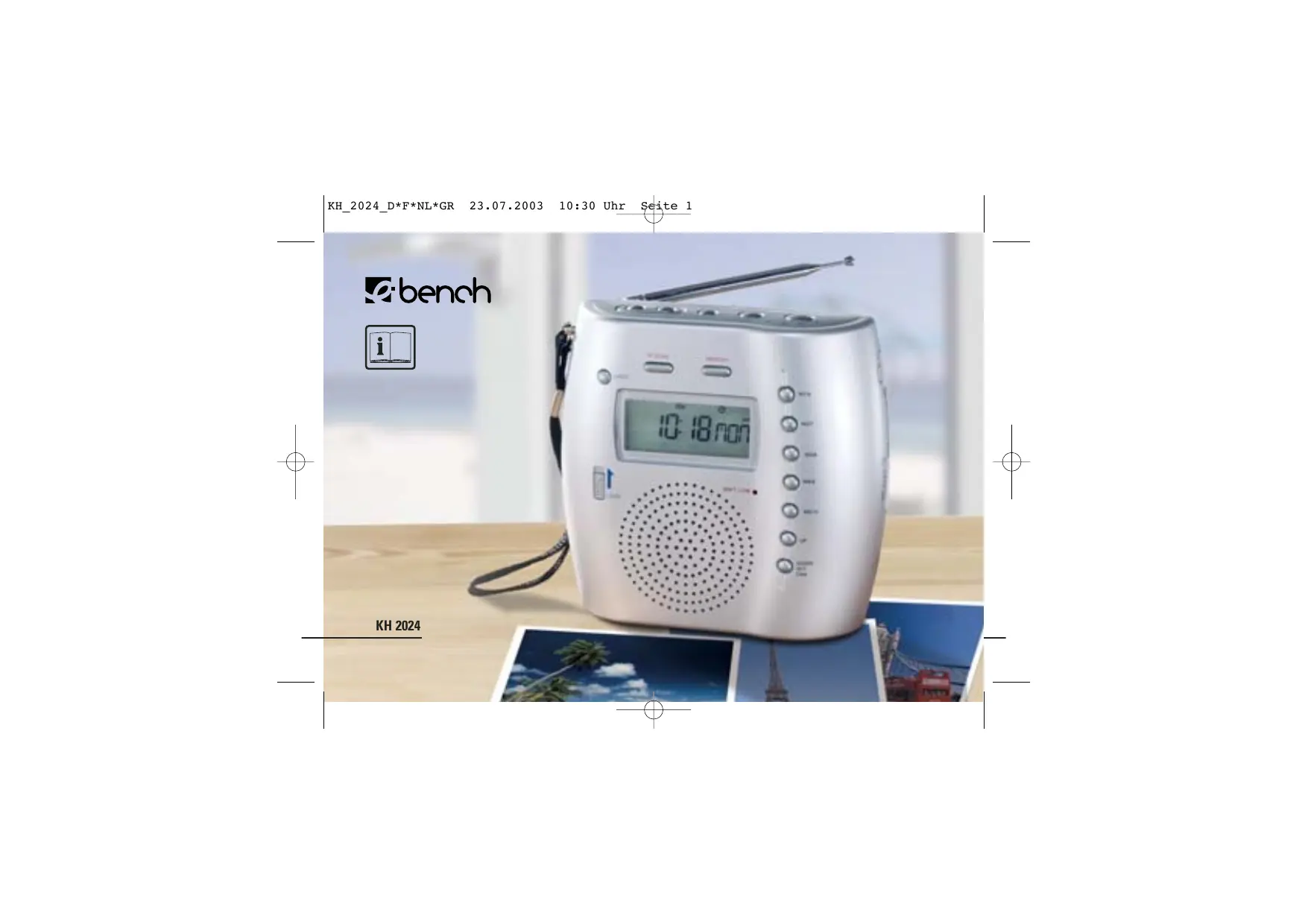

KH 2024 DIGITAL WORLD RADIO RECEIVER - Digitaler Radioempfänger EBENCH - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG KH 2024 DIGITAL WORLD RADIO RECEIVER EBENCH

1. Allgemeine Beschreibung

Elektronisches Gerät für digitalen Radioempfang
- Energieversorgung: GS (Gleichstrom) 6.0V über Batterien (4 x AA, Mignon LR6 1,5 V, nicht im Lieferumhalten) oder über externen Adapter 6.0-7.5V GS
Betrieb über Prazisionsquarz
- Benutzerfreundlicher Betrieb durch interaktives LCD Display
Echtzeit- und Wochentaganzeige
24-Stunden Anzeige
Eingebauter Kalender mit automatischer Schaltjahr-erkennung zwischen 1950 und 2049
Weltzeitanzeige für 24 Städtie (siehe Seite der Abkürzungen, Abschnitt 2.4)
- Tageslichtrestanzeige für Orts- und Weltzeit individuell programmierbar
Wahlweise Programmierung von Zeit-, Datum- und Weltzeitanzeige
Zwei unabhängige Weckzeiteinstellungen, z.B. für tägliche Weckzeit und Wochenendweckzeit
- Weckruf wahlweise über Radio oder Weckton

Einschlafautomatik (Sleep-Timer) bis zu 90 Min.
- Funkstation mit 40 vorgewählten Speichern (10 Speicherplätze je Kanal)
- Sendersuche automatisch oder manuell über aufwärts/abwärts-Tasten
- Automatischer Stationsspeicher-Durchlauf
Anzeige bei schwacher Batterieleistung
Schalter zur Tastensperrung vermeidet ungewolte Tastenbetätigung

1.1 Bedienelemente

① Teleskopantenne fur UKW- und KW-Empfang
② Schalter für Tastensperrung
③ Taste Alarm-/Weckzeiteinstellung 1
④ SNOOZE- bzw. Radio AUS-Taste
⑤ Taste zur Aktivierung der Einschlafautomatik (Sleep-Timer) bzw. Radio EIN-Taste
⑥ Taste Alarm-/Weckzeiteinstellung 2
⑦ Taste zum Abspeichern der Sender
⑧ Einstelltastena aufwärts (»up«)/ abwärts (»down«)
⑨ autom. Stationsspeicher-Durchlauf (»Mem. Scan«)
Moduswahltaste ( Mode)
⑩ Stationsspeicherplatzze 1-10
12 Anzeige schwache Batterie
LCD Display
14 Ext. GS-Buchse
Ext.Kopfhorerbuchse
Trageschlaufe
⑦ Bandwahlschalter fur FM/SW/MW/LW
Lautstärkeregler
Stander
Taste für Beleuchting
② Feineinstellung "Kurze Welle" (SW)

Bitte zuerstesen

Batterie:

Für diese Gerät werden 4 UM3/AA/LR6, 1.5V Batterien (nicht im Lieferumfang enthalten) verwendet. Batterien wie im Batteriefach gekennzeichnet (+, + " und - - ) einlagen. Falsche Polarisation kann zu Geräteschäden führen. Niemals gelebraucht und neue Batterien zusammen verwenden.

Wird das Gerät vom Netz genommen, kann man die gespeicherten Daten retten, wenn man innerhalb von 30 Sekunden die Verbindung zum Netz wiederherstellt. Geschieht this nicht, werden die gespeicherten Daten gelöscht und der Speichervorgang muß wiederholt werden.

Anzeige für schwache Batterien ②:

Wenn die Batterien leer sind, leuchtet diese Anzeige auf. Die verbrauchten Batterien müssen dann schnellst möglich durch neue ersetzt werden.

Adapter:

Durch Einstecken eines Adapters in die Adapterbuchse ④ wird das Gerät mit 6.0V Strom versorgt. Universelle, für unterschiedliche Geräte geeignete Gleichstrom Adapter (6.0-7.5 Volt) erhalten Sie im Elektrofachhandel.

Achtung: Auch bei Verwendung des externen Adapters sollenn - als Reserve bei einem eventuellen Stromausfall - immer vier UM3 Batterien im Batteriefach eingelegt sein.

Das Gerät vor Feuchtigkeit schützen. Niemals auf eine nasse Fläche stellen.

2. Verwendung

Schaltet man das Gerät zum ersten Mal ein, sind Datum und Uhrzeit auf Montag, 1. Januar 2001. 0:00 Uhr eingestellt.
Voreinstellung fur beiden Weckfunktionen 0:00 Uhr, tätiglich wecken, jedoch ausgeschaltet.
Das Radio ist ausgeschaltet.
- Anschließer Wechsel auf Automatikbetrieb.

2.1 Automatikbetrieb (Kurzanleitung):

• Durch drücken der «MODE«-Taste können Sie (sowohl bei aus- als auch bei eingeschaltetem Radio) die verschiedene Betriebsarten hintereinander aufrufen:

Uhrzeiteinstellung - Datumseinstellung - Einstellung der Stadt für Lokal/Weltzeit -

• Bei ausgeschaltetem Radio konnen zusätzlich zur Zeit-anzeige alternative Daten- und Weltanzeige gewählt werden. Einzelheiten siehe Abschnitt 2.13 'Alternative Display-/ Anzeigenauswahl'
• Im Frequenzanzeigebetrieb werden Freqenzbereich und Kanal des z.Zt. empfangenen Senders angezeigt.
• «AL. 1« drücken um Weckzeit 1 einzustellen oder zu kontrollieren.
• «AL. 2» drücken um Weckzeit 2 einzustellen oder zu kontrollieren.
• «SLEEP/RADIO ON« drucken, um manuell die Einschlafautomatik (Sleep-Timer) zu aktivieren und die verbleibende Zeit einzustellen, bzw. einmal drucken um das Radio EIN zu schalten
• «SNOOZE/RADIO OFF« drücken um die aktuelle Weckzeit zu verschiben („Schlummerfungktion), oder um das Radio AUS zu schalten (siehe auch Abschnitt 2.8).

• Bei eingeschalteten Radio die jeweils doppelt belegten Stationsspeichertasten drücken um die gespeicherten Einstellungen abzurufen (siehe auch Abschnitt 2.9).

• Bei eingeschaltetem Radio «SNOOZE/RADIO OFF» drücken, um die eingeschaltete Einschlaf- oder Weckfunktion zu unterbrechen.

• Zum Abspeichern eines Senders bei eingeschaltetem Radio «MEMORY», anschließend die gewünschte Stationsspeichertaste und dann nochmals «MEMORY», drücken, um den aktuellen eingestillten Sender zu speichern.
• Bei eingeschaltetem Radio «MEM SCAN« drücken, um die abgespeicherten Einstellungen der Stationsspeicher nacheinander automatisch abzurufen.
• Im Minutenrhythmus wird die Echtzeituhr mit der Einstellung des Weckrufs verglichen, sofern dieser aktiviert ist. (Einzelheiten siehe Abschnitt 2.8 „Bei aktiviertem Weckruf").

2.2 Stellen der Uhr

• «MODE« einmal drücken, wenn sich das Gerät im Zeitanzeigemodus befindet.
• «MODE« zweimal drücken, wenn sich das Gerät im Radiobetrieb befindet.
• Das Displayanzeige 'CLOCK' erscheint dauerhaft

Die Zeitanzeige beginnt zu blinken und die Anzeige des Wochentags auf dem LCD erlischt.
Die Sekundenanzeige zählt im Sekundentakt weiter.
- «UP« drücken, um die Uhrzeit um jeweils 1 Minute vorzustellen. Halten Sie die Einstelltaste «UP« gedrück, um die Uhrzeit in schllen 10-Minuten-Schritten vorzustellen.
- DOWN《drucken, um die Uhrzeit um jeweils 1 Minute zurückzustellen. Halten Sie die Einstelltaste ↓DOWN« gedrückt, um die Uhrzeit in schllen 10-Minuten-Schritten zurückzustellen.
- Wird 15 Sekunden lang keine weitere Einstellung vorgenommen, wird die aktuelle Einstellung bestätig/ gespeichert und das Gerät schaltet wieder um in den automatischen Betrieb.

2.3 Datumseingabe

• MODE « ⑩ zweimal drücken, wenn sich das Gerät im Zeitanzeigemodus befindet.
• «MODE« ⑩ dreimal drücken, wenn sich das Gerät im Radiobetrieb befindet.
• Wenn Sie sich gemäß Abschnitt 2.2 bereits im Modus

"Stellen der Uhr" befinden, gelangen Sie durch weiteres, einmaliges Drücken der «MODE« « Taste zum Modus „Datumseingabe".

• Das vorgegebene Datum TT.MM.JJ (Tag.Monat.Jahr) blinkt, die Anzeige 'DATE' sowie der Wochentag werden im LCD-Display konstant angezeigt.
• «UP« oder «DOWN« drücken, um die vorgegebene Einstellung zu ändern (jeweils um einen Tag). Halten Sie die Einstelltaste «UP« oder «DOWN« gedrückt um den Schnellvor/Rücklauf (jeweils um 10 Tage) zu aktivieren. Die Anzeige des Wochentags wird automatisch aktualisiert, sobald die Daten sanzeige wieder konstant leuchtet.
• Wird 15 Sekunden lang keine weitere Einstellung vorgenommen, wird die aktuelle Einstellung bestätigt, und das Gerät besteht zurück in die automatische Funktion.

2.4 Ortszeit einstellen

• «MODE« ⑩ dreimal drücken, wenn sich das Gerät im Zeitanzeigemodus befindet.

• «MODE« viermal drücken, wenn sich das Gerät im Radiobetrieb befindet.

• Wenn Sie sich gemäß Abschnitt 2.3 bereits im Modus „Datumeingabe" befinden, gelangen Sie durch weiteres, einmaliges Drücken der «MODE« Taste zum Modus „Ortszeit einstehen".
  Die voreingestellte Ortszeit beginnt zu blinken, die Anzeige 'LOCAL CITY' bleibt konstant.
  Die Stunden-, Minuten-, sowie die Wochentagsanzeige werden unterdessen nicht angezeigt und das Display ist entsprechend leer.

• Durch Drücken von «UP« oder «DOWN« die gewünschte, durch entsprechende Abkürzungen gekennzeichnete Zeitzone wahren:

Abk.	Zeitunterschied zu MEZ	Stadt
LON	0:00	London
MUN	+ 1:00	München
CAI	+ 2:00	Kairo
MOW	+ 3:00	Moskau
DXB	+ 4:00	Dubai
KHI	+ 5:00	Karachi
DAC	+ 6:00	Dhaka
BKK	+ 7:00	Bangkok
HKG	+ 8:00	Hong Kong
TYO	+ 9:00	Tokyo
TYO	+ 9:00	Tokyo
SYD	+10:00	Sydney
NOU	+11:00	Nouméa
WLG	+12:00	Wellington
---	-11:00	---
HNL	-10:00	Honolulu
ANC	- 9:00	Anchorage
LAX	- 8:00	Los Angeles
DEN	- 7:00	Denver
CHI	- 6:00	Chicago
NYC	- 5:00	New York City
CCS	- 4:00	Caracas
RIO	- 3:00	Rio de Janeiro
-1H	- 2:00	---
-2H	- 1:00	---

Die Anzeige 'SUN' (Sonnensymbol) zeigt das verbleibe de Tageslicht an. 一 _ 一 SNOOZE/RADIO OFFdrucken, um Anzeige zu aktivieren.
- Wird 15 Sekunden lang keine weitere Einstellung vorgenommen, wird die aktuelle Einstellung bestätigt, und das Gerät besteht zurück in die automatische Funktion.

2.5 Kontrolle der Weltzeit

• MODE « ⑩ viermal drücken, wenn sich das Gerät im Zeitanzeigemodus befindet.
• «MODE« ⑩ fünftmal drücken, wenn sich das Gerät im Radiobetrieb befindet.
• Wenn Sie sich gemäß Abschnitt 2.4 bereits im Modus „Ortszeit einstellen" befinden, gelangen Sie durch weiteres, einmaliges Drücken der «MODE« Taste zum Kontrolle der Weltzeit".
  Die zuletzt zugängliche Zeitzone leuchtet im Bereich der Stunden- und Minutenanzeige konstant, während rechts die Abkürzung für die jeweilige Stadt zu blinken beginnnt. Die Anzeige „City" offen leuchtet konstant.
  Die Auswahl der gewünschten Zeitzone erfolgt durch Betätigten der «UP« oder «DOWN« Tasten anhand der Tabelle in 2.4.
• «SNOOZE« drücken, um die Anzeige zu verändern, die Anzeige 'SUN' zeigt das verbleibende Tageslicht an.
• Wird «MODE« einmal gedrückt, oder wird 15 Sekunden lang keine weitere Einstellung vorgenommen, zeit das Gerät bei eingeschalteten Radio wieder die Freqenz, bei ausgeschalteten Radio wieder die Zeit an.

2.6 Einschlafautomatik (Sleep-Timer)

• «SLEEP/RADIO ON« ⑤epamal betätigen, um aktuelle Einstellung der Einschlafautomatik zu prüfen. Ist die Einschlafautomatik nicht aktiviert, leuchtet die Anzeige "ON" kurz (Radio eingeschaltet).
• Nochmals «SLEEP...» (5) drücken, um die aktuelle Einstellung zu ändern. (in Schritten von 10 Minuten, von 90-10 Minuten). Das Radio bleibt eingeschaltet und der gewählte Bandbereich erscheid im unteren Bereich des LCD.
• «SLEEP...« ⑤ drücken, wenn die gewünschte Minutenzahl/ Dauer für die Einschlafautomatik (z.B. „10“ für 10 Min.) erreicht ist. Bei „OFF“ wird das Radio wird ausgeschelt.
• Wird 15 Sekunden lang keine weitere Einstellung vorgenommen, gehen das Gerät zurück in die automatische Funktion, die aktuelle Einstellung der Einschlafautomatik bleibt bestehen.

2.7 Einstellung ALARM 1 und ALARM 2

• Taste AL. 1 « ③ oder AL. 2 « ⑥ einzelmal betätigten, 'AL 1' oder 'AL 2' werden in der alphanumericen LCD-Anzeige konstant angezeigt.

Die aktuelle Einstellung HH:MM (Std:Min.) und die Einstellung des gewählten Weckrufs beginnen bei des jeweiligen Wochentags zu blinken.
Mit UP die Einstellung in Minutenschritten vorstellen.
- Mit «DOWN« die Einstellung in Minutenschritten zusückstellen.
- Halten Sie die Einstelltaste «UP« oder «DOWN« ge-)drückt, um die Uhrzeit in schllen 10-Minuten-Schritten vor- oder zurückzustellen.
- «SNOOZE» drücken, um Art des Weckrufs zwischen tätiglich (alle 7 Tage der Wonne) und Werktags (Montag bis Freitag, Anzeige erfolgt über die 7 Wochentage) zuändern.
- Taste AL. 1 3 oder AL. 2 6 erneut betätigten, um auszuwahlen, ob Sie mit Musik oder Weckton geweckt werden möchten:

Weckart

Weckton

Radio

Aus

LCD Anzeige (rechts im Display)

Symbol 'BELL 1'

Symbol 'MUSIC 1'

keine Anzeige im Display

Hinweis: Nur bei Einstellung einer der beiden Weckarten (Musik oder Weckton) ist die Weckfunktion aktiviert.

• Wird 15 Sekunden lang keine weitere Einstellung vorgenommen, wird die aktuelle Einstellung bestätigt, und das Gerät gehen zurück in die automatische Funktion.

2.8 Bei eingeschalteter Weckfunktion

• Sobald Echtzeit (Uhrzeit) und eingestellte Weckzeit identisch sind, schaltet sich die Weckfunktion ein.
• Bei eingeschalteter Weckfunktion wird die Einschlafautomatik, soweit eingestellt, sofort beendet.
• Wecken mit Weckton:
  a) Weckton von 4.5kHz wird ausgelost
  b) Radiostummschaltung (auch wenn eingeschaltet)
  c) Weckton ertont 10 Minuten.
• Wecken mit Radio:
  a) das Radio schaltet sich ein (zuletzt gewähler Sender)
  b) Radio spiel maximal 60 Minuten
• Durch Betätigter den «SNOOZE/RADIO OFF« ④ Taste kann man den Weckruf um jeweils 9 Minuten versusieren (Schlummerfung). Die Weckfunktion wird unterbrochen und nach 9 Minuten wieder aufgenommen.
  Um die Weckfunktion zu beenden, die entsprechenden Tasten AL. 1 « oder » AL. 2 « drücken.

2.9 Speicher fur Radio aufrufen

• Für jeder Bandbereich des Radios gibt es 10 voreingestellte Speicherfunktionen.
• Jede Taste ist doppelt belegt. Um den anderen Speicher abzurufen jeweils die Stationsspeichertaste erneut betätigten.
• Bei eingeschaltetem Radio einmal die Stationsspeicher-taste 1/6 drücken. Die Anzeige 'MEM' wird konstant, die Frequenz von Speicher 1 erscheidt konstant auf dem LCD, '1' erscheidt konstant über der Anzeige 'MEM'.
  Die Tasten 1/6, 2/7, 3/8, 4/9 oder 5/10 drücken um die gewünschte vorprogrammierte Speicherstation zu wahlen.
• Wahlend des Speichervorgangs ist das Radio stummgeschaltet (MUTE). Wir die Eingabe neuer Speicher-daten für 1 Sekunde unterbrochen, wird die Speicherwahl akzeptiert, das Radio wechseln in die entsprechende Frequenz, die Stummschaltung ist aufgehoben.

2.10 Speichern von Radiosendern

• Um die Frequenz des gerade empfangenen Radiosenders zu speichern, einzel »MEMORY« drücken. Anzeige 'MEM' beginnnt zu blinken.

• Durch ein- oder zweimaliges Betätigten der entsprechenden Speicherstationstaste Speicherplatz bestimmen. Die Nummer des gewählten Speichers leuchtet dann konstant über der Anzeige 'MEM'.

• Zur Bestätigung des Speichervorgangs nochmals «MEMORY» drücken. Die Anzeige 'MEM' wird konstant.
• Auch bei blinkender 'MEMORY' Anzeige kann man mit «UP», «DOWN» oder «MEM. SCAN» den Speicher nach oben und nach unter durchsuchen, die Anzeige 'MEMORY' ist erloschen.

2.11 Sendersuche manuell / Sendersuchlauf

• Bei eingeschaltetem Radio einzeln «UP« drücken um die Empfangsfrequency manuell aufwärts zuändern (um jeweils einen Schritt, siehe auch Tabelle, Spalte Frenzabstufung).

• Einmal >DOWN « drucken um die Empfangsfrequency abwarts zuändern (um jeweils einen Schritt).
  Zum automatischen Auffinden (Sendersuchlauf) des nachsten empfangbaren Radiosenders «UP« oder «DOWN« -Taste gedrück halten.

• Tabelle der Freqenzbereiche und -stufen je Wellenband:

Kanal	Frequenzbereich	Frequenzabstufung
FM	87.5 – 108.5 MHz	50 KHz
SW	5.85 – 15.6 MHz	5 KHz
MW	530 – 1656 KHz	9 KHz
LW	144 – 281 KHz	1 KHz

2.12 Feineinstellung "Kurze Welle" (SW)

Stellen Sie den Schiebeschalter auf LX, wenn der Empfang des Senders ausreichend stark ist. Beim schwachem Kurzwellenempfang verbessern Sie den Empfang des Senders, indem Sie den Schiebeschalter auf RX stellen.

2.13 Automatischer Stationsspeicher-Durchlauf (Mem. Scan)

• Bei eingeschaltetem Radio einzel «MEM. SCAN« ⑨ drücken, um die 10 gespeicherten Stationen zu durchlaufen.

• Der Suchlauf beginnt beim nachsten Stationsspeicher oder bei MEM-1 falls kein bestimmer Stationsspeicher ausgewählt ist.

• Alle Sender werden nacheinander kurz angespielt.
• Der Suchlauf wird an jeder Station für 5 Sekunden unterbrochen und endet nach einmaligem kompletten Durchlauf automatisch.
  Zum vorzeitigen Beenden der Speichersuche »SNOOZE/RADIO OFF« drucken.

2.14 Display Modus

• Im Zeitanzeigemodus (bei ausgeschalteten Radio) einmal «ALT. DISP« drücken. Uhrzeit- und Wochentags-anzeige werden gelöscht, die aktuellen Anzeigen werden durch die Displayanzeigen 'CLOCK' (Uhr), 'DATE' (Datum) und 'CITY' (Stadt) dargestellt.

Durch entsprechendhäufiges Drucken konnen Sie nun bestimmen, welche Anzeige neben der Zeitaanseige wünschen. Bei ausgeschaltetem Radio erschinen im Display nacheinander die gewährten Anzeigen.

Display	Anzeige (rechts oben)
Nur Zeitanzeige	Nur ‘CLOCK’ konstant
Zeit + Datum	‘CLOCK’ + ‘DATE’ konstant
Zeit + Weltzeit	‘CLOCK’ + ‘CITY’ konstant
Zeit + Datum + Weltzeit	‘CLOCK’+‘DATE’+‘CITY’ konstant

• ALT. DISP « drücken um alle Wahlmöglichkeiten zu sehen. Wird 3 Sekunden lang keine Taste betätig, wird automatisch die normale Anzeige wieder aktiviert.
• Bei eingeschaltetem Radio und im Frequenzanzeigmodus, wird nur die Freqenz der aktuell empfangenen Station angezeigt, unabhängig von der im DisplayModus gewählten Anzeigenart.

2.15 Tastensperre

• Schieber den Schalter für die Tastensperrung ② in die gewünschte Position: UNLOCK = Tastensperre AUS LOCK = Tastensperre aktiviert Bei eingeschalteter Tastensperre sind ähnliche Tastenfunktionen außer Betrieb.

2.16 Antenne

Zur Empfangsoptimierung im FM- (UKW) und SW- (KW) Bereich die Teleskopantenne vollständig ausziehen und bis zum optimalen Empfang drehen.

MW und LW benutzen eine interne Ferritstabentenne, so kann man das Gerät so lange ausrichten, bis man ein optimes Empfangsergebnis erreicht hat.

2.17 Ständer

Der Ständer auf der Rückseite des Gerätes kann so ausgeklapt werden, dass das Gerät jederzeit einen sicheren Stand hat.

3. Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit für diese Produkte die Übereinstimmung mit folgenden EG-Richtlinien:

EG-Niederspannungsrichtlinie, Elektromagnetische Verträglichkeit, Angewandte Harmonisierte Normen.

Bezeichnung/Typ: Digitaler Weltempfänger KH 2024

Bochum, 31.01.2003

Hans Kompernaß

-Geschäftsführer
