Type de produit	Amplificateur audio stéréo
Marque	TEAC
Modèle	AI501DA
Dimensions (L × H × P)	290 mm × 81,2 mm × 264 mm
Poids	4,0 kg
Alimentation	CA 220-240 V (Europe) / 120 V (USA/Canada), 50/60 Hz
Consommation électrique	50 W
Puissance de sortie maximale	90 W + 90 W (4 Ω, 20 Hz - 20 kHz, JEITA)
Puissance de sortie nominale	60 W + 60 W (4 Ω, 20 Hz - 20 kHz, JEITA)
Impédance d'enceinte compatible	4 Ω à 8 Ω
Distorsion harmonique totale	0,05 % (1 kHz, 4 Ω, 55 W)
Rapport signal/bruit (entrée LINE)	100 dB (IHF-A)
Réponse en fréquence	10 Hz - 60 kHz (-3 dB)
Entrées audio analogiques	2 paires de prises RCA (LINE 1, LINE 2)
Entrées audio numériques	1 coaxiale RCA, 2 optiques (TOS), 1 USB (type B)
Sortie casque	Jack stéréo 6,35 mm, 50 mW + 50 mW (32 Ω)
Fonctions principales	Amplification stéréo, entrée USB asynchrone, télécommande, économie d'énergie automatique
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, utiliser uniquement le cordon fourni
Accessoires fournis	Cordon d'alimentation, télécommande RC-1305, piles AAA (×2), mode d'emploi, carte de garantie

FOIRE AUX QUESTIONS - AI501DA TEAC

Quelle est la puissance de sortie de l'amplificateur TEAC AI501DA ?

La puissance de sortie maximale est de 90 W + 90 W sous 4 Ω et de 45 W + 45 W sous 8 Ω (20 Hz - 20 kHz, JEITA).

Comment connecter un ordinateur à l'amplificateur ?

Utilisez un câble USB (type B) pour relier l'ordinateur à l'entrée USB de l'amplificateur. Installez d'abord le pilote dédié téléchargeable sur le site TEAC avant de connecter l'appareil.

Quels types d'entrées audio sont disponibles ?

L'amplificateur dispose de deux entrées analogiques RCA (LINE 1, LINE 2), une entrée numérique coaxiale, deux entrées numériques optiques et une entrée USB asynchrone.

Comment régler le volume et couper le son ?

Tournez le bouton VOLUME sur la façade ou utilisez les touches VOLUME + / - de la télécommande. Appuyez sur la touche MUTE pour couper le son temporairement.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles ne sont pas déchargées et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge, et utilisez-la à moins de 5 mètres.

Quelle est l'impédance d'enceinte recommandée ?

L'impédance doit être comprise entre 4 Ω et 8 Ω. L'utilisation d'enceintes de moins de 4 Ω peut déclencher le circuit de protection.

Comment nettoyer l'appareil ?

Essuyez la surface avec un chiffon doux et sec. En cas de saleté tenace, humidifiez légèrement le chiffon avec un détergent neutre dilué et essorez-le bien. N'utilisez jamais de diluant ou d'alcool.

L'amplificateur dispose-t-il d'une fonction d'économie d'énergie ?

Oui, activez la fonction Auto Power Save (commutateur à l'arrière). L'appareil passe en veille après 30 minutes sans signal audio. Pour le réactiver, tournez le bouton INPUT SELECTOR ou utilisez la télécommande.

Puis-je utiliser des fiches banane pour les enceintes ?

Oui, mais pour les modèles européens, les orifices sont obturés par des capuchons noirs pour des raisons de sécurité. Utilisez plutôt des cosses à fourche ou des câbles nus.

Que faire si le son se coupe brusquement ?

Cela peut être dû à une surchauffe ou à un court-circuit dans les enceintes. Mettez l'appareil hors tension, laissez-le refroidir, puis vérifiez les connexions des enceintes.

MODE D'EMPLOI AI501DA TEAC

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRECAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Précautions concernant les piles

Une mauvaise utilisation des piles peut les amener à se rompre ou à fuir, entraînant un incendie, des blessures ou des taches pour les objets voisins. Veuillez lire et observer attentivement les précautions suivantes.

Assurez-vous d'insérer les piles en respectant les polarités plus () et moins (). - Utilisez des piles du même type. N'essayez jamais d'utiliser en même temps des types de pile différents. - Si la télécommande doit rester utiliser pendant une longue période (plus d'un mois), retirez ses piles pour éviter leur fuite. - Si les piles fuient, essuyez le liquide dans le compartiment des piles et remplacez les piles par des nouvelles. - N'utilisez pas d'autres piles que les piles spécifiées. Ne mélangez pas des piles neuves avec des vieilles piles, et n'utilisez pas des piles de types différents en même temps. - Ne chauffez pas et ne démontez pas les piles, et ne les jetez jamais dans le feu ou dans l'eau. - Ne transportez pas et ne rangez pas les piles avec des objets métalliques. Les piles pourraient entrer en court-circuit, fuir ou exploser. - Ne rechargez jamais une pile à moins d'être sûr qu'elle est d'un modèle rechargeable.

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers. (e) Des systèmes de retrait et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Pb, Hg, Cd

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les valeurs performances de cette unité.

Éléments fournis 21 Avant l'utilisation 22 Entretien 22 Branchement des enceintes 23 Branchement de l'équipment 24 Emploi de la télécommande 26 Nomenclature et fonctions des parties (unité principal) 27 Nomenclature et fonctions des parties (télécommande) 28 Fonctionnement de base 29 Lecture de musique sur un ordinateur 30 Guide de dépannage 32 Caractéristiques techniques 34

Éléments fournis

Vérifiez que l'emballage contient bien tous les éléments représentés ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l’un de ces éléments manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Télécommande (RC-1305) × 1

Piles pour télécommande (AAA) × 2

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sûr pour référence ultérieure.

Carte de garantie × 1

Précautions de placement

• Ne posez rien sur l'unité.
• Évitez d'exposer l'unité directement au soleil et de la placer près d'une quelconque source de chaleur telle qu'un radiateur, une bouche de chauffage, une cheminée ou un amplificateur. Évitez aussi les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Placez l'unité sur une surface stable après le système audio que vous allez utiliser avec elle.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous installez cette unité, laissez un peu d'espace (au moins 3 cm) entre elle et les murs et d'autres appareils afin de permettre une bonne dissipation thermique. Si vous la placez par exemple dans un rack, laissez au moins 5 cm de libre au-dessus de l'unité et 10 cm derrière elle. Ne pas laisser ces espaces peut entraîner une montée de température ayant pour résultat un incendie.
• Vous pouvez empiler cette unité avec un PD-501HR ou d'autres unités de la gamme 501. Toutefois, si la chaleur déclenché le circuit de protection et que le son se coupe brutalement, placez cette unité sur le dessus et à distance suffisante des murs et autres appareils afin d'améliorer la dissipation thermique.
• Ne déplacez pas l'unité durant l'utilisation.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur ou le service après-vente TEAC.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur la prise, jamais sur le cordon.
• En fonction des ondes électromagnétiques de télédiffusion, des parasites peuvent apparaître sur les écrans de télévision quand cette unité est sous tension. Ce n'est pas un mauvais fonctionnement de cette unité ou du téléviseur. Si cela se produit, éteignez cette unité.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon sec et doux. Si la surface de l'unité est très sale, humidifiez légèrement un chiffon doux avec un détergent neutre dilué et essorez-le bien pour éliminer tout liquide excessif avant de vous en servir pour nettoyer l'unité.

• Ne vaporisez jamais du liquide directement sur l'unité.
• N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Précautions lors du branchement des enceintes

• Branchez le cordon d'alimentation une fois toutes les autres connexions faites.
• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions.

Attention

• Cette unité fonctionne avec des enceintes dont l'impédance nominale est comprise entre 4 Ω et 8 Ω. L'emploi d'enceintes d'impédance inférieure à 4 Ω peut notamment déclencher le circuit de protection, ce qui coupe le son. Dans certains cas, cette unité et les enceintes peuvent même être endommagées.
• Le bornier rouge de cette unité est le plus () et son bornier noir est le moins ().
• Si l'extrémité dénudée d'un conducteur de cable d'enceinte entre en contact avec un autre cable ou bornier, un court-circuit peut en résulter.
• Ne laissez jamais un câble d'enceinte entrer en court-circuit.
• Pour éviter tout bruit parasite, ne regroupez pas les câbles d'enceinte avec le cordon d'alimentation ou autres câbles.

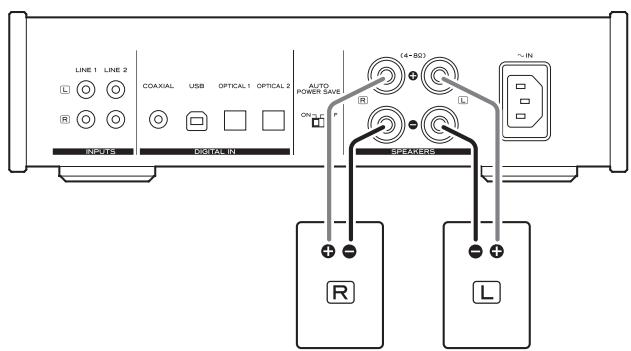

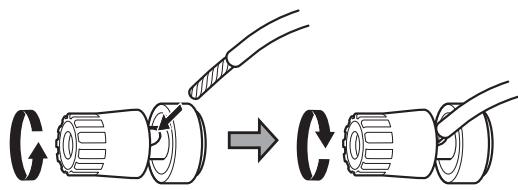

Branchement des câbles d'enceinte

1 Dénudez environ 1 cm de l'extrémité du câble d'enceinte et épissez-la bien. 2 Dévissez le capuchon du bornier dans le sens anti-horaire (vers la gauche). 3 Insérez le fil conducteur dans le trou du bornier à vis et revissez le capuchon dans le sens horaire (vers la droite) afin que le fil soit bien maintenu connecté.

• Ne laissiez pas la gaine du câble toucher le bornier.

Raccordement aux enceintes à l'aide de fiches bananes

Vous pouvez aussi raccorder les enceintes à l'aide de fiches bananes du commerce. Branchez d'abord le câble d'enceinte à la fiche banane, puis insérez la fiche dans le bornier.

• Desserrez le capuchon du bornier avant d'utiliser la fiche banane.
• Lisez attentivement les instructions des fiches bananes que vous comptez employer avec cette unité.

Pour les consommateurs européens

Conformément aux réglementations de sécurité européennes, il n'est pas possible de brancher des fiches banane dans les borniers d'enceinte des modèles européens. Les orifices dans lesquels s'insèrent les fiches banane ont été occultés par des capuchons noirs. Branchez les enceintes à l'aide de cosses à fourche ou de câbles nus. Si les capuchons noirs sortent des borniers, remettez-les en place.

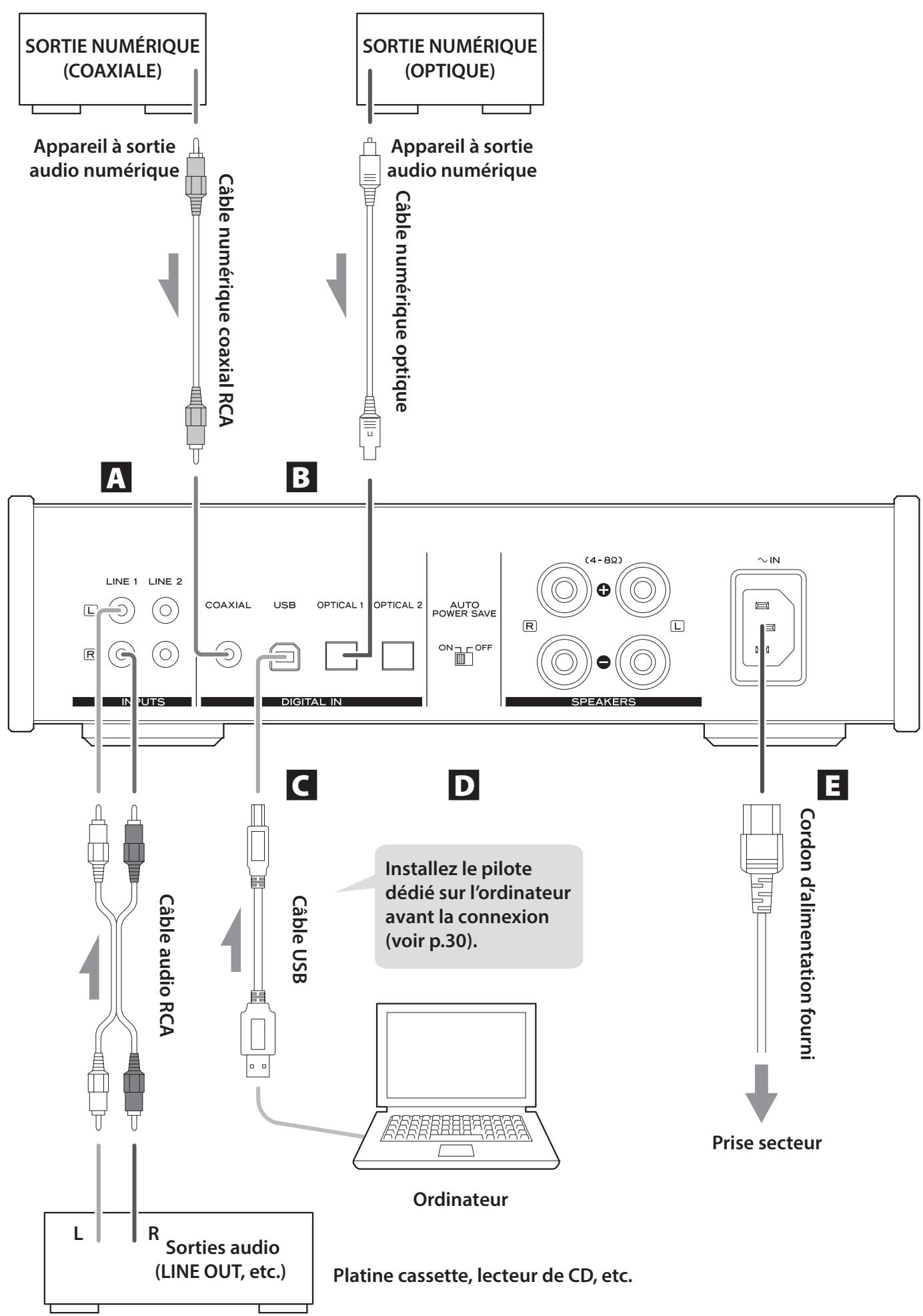

A prises d'entrée audio analogue (LINE 1), (LINE 2)

Servent à recevoir l'audio analogue stéréo.

Branchez à ces prises RCA des platines cassette, lecteurs de CD et autres appareils à sortie audio analogue.

Utilisez un câble audio RCA du commerce pour relier ces appareils.

Reliez la prise R (droite) de cette unité à la prise R de l'appareil à sortie audio. De même, reliez sa prise L (gauche) à la prise L de l'autre appareil.

B prises d'entrée audio numérique (coaxial), (optical 1), (optical 2)

Servent à recevoir l'audio numérique. Branchez-y les sorties audio numériques d'autres appareils.

COAXIAL : câble numérique coaxial RCA

OPTICAL : câble numérique optique (TOS)

Sert à recevoir l'audio numérique d'un ordinateur. Reliez-le au port USB d'un ordinateur, à l'aide d'un câble USB (TYPE B) du commerce.

Attention

Installez le pilote logiciel dédié sur l'ordinateur avant la connexion. Si vous branchez cette unité à un ordinateur sur lequel le pilote n'est pas installé, le fonctionnement de l'ordinateur peut en être affecté, ce qui peut par exemple l'amener à fonctionner plus lentement (voir p. 30).

Sert à mettre en ou hors service la fonction d'économie automatique d'énergie.

Sur ON, l'unité passe automatiquement en mode de veille si elle reste au moins 30 minutes sans rien recevoir en entrée audio.

• Pour palummer l'unité passée en mode de veille, tournez le bouton INPUT SELECTOR de cette unité ou pressez une touche de la télécommande.

E Prise d'entrée secteur ( IN)

Branchez ici le cordon d'alimentation fourni. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

N'utilisez que le cordon d'alimentation fourni. L'emploi d'un autre cordon peut entraîner un incendie ou un choc électrique.

Ne mettez sous tension qu'une fois toutes les connexions effectuées.

• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.
• Branchez à fond toutes les fiches.

Précautions d'emploi

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez attentivement lire et respecter les précautions en page 20. - Pointez la télécommande vers le capteur correspondant de l'unité principale à moins de 5 mètres de cette dernière. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'unité. - Si le soleil ou une forte source de lumière artificielle donne sur le capteur de télécommande, cette dernière peut ne pas fonctionner. Si c'est le cas, déplacez cette unité ailleurs. - Si la télécommande est employée à proximité d'autres appareils générant des rayons infrarouges, ou si d'autres télécommandes utilisant des rayons infrarouges sont utilisées près de l'unité, cette dernière peut ne pas bien fonctionner. Les autres appareils peuvent aussi mal fonctionner.

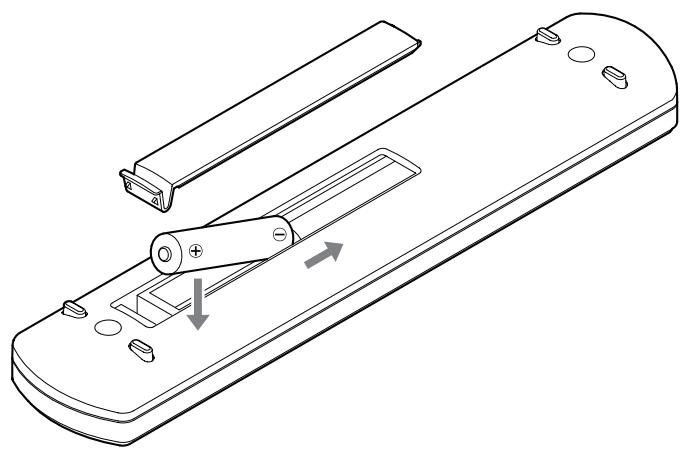

Mise en place des piles

Ouvrez l'arrière de la télécommande et insérez deux piles AAA avec leurs pôles ⊕ / ⊙ orientés comme illustré. Replacez le couvercle.

Remplacement des piles

Si la portée de fonctionnement de la télécommande se réduit, c'est que les piles sont déchargees. Dans ce cas, remplacez-les par de nouvelles.

Pour des informations détaillées sur la collecte des piles, veuillez contacter votre mairie, votre service d'ordures ménagères ou le point de vente dans lequel vous avez acheté les articles.

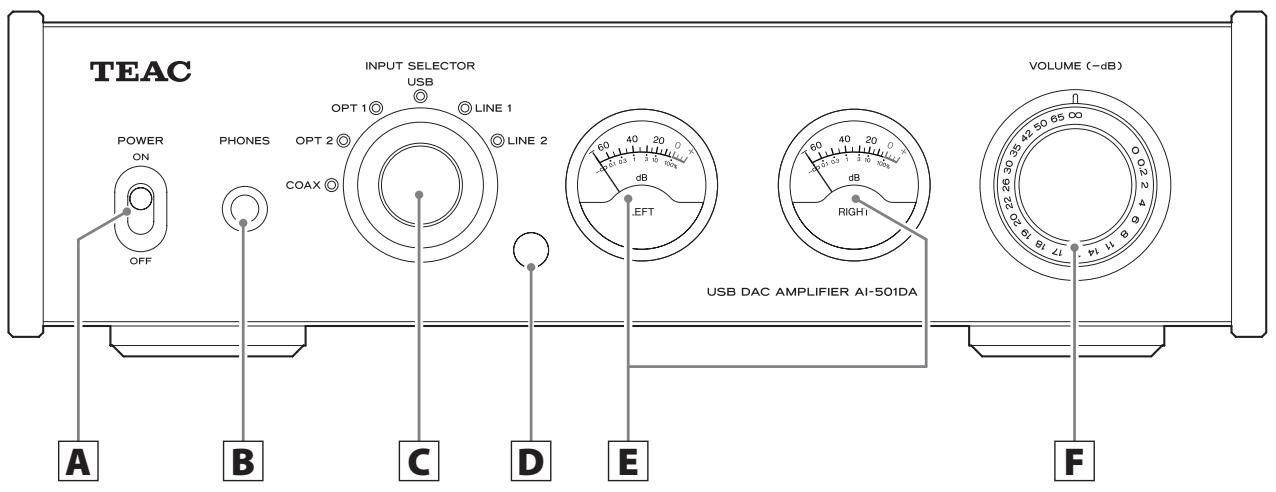

Sert à mettre sous et hors tension.

B Prise PHONES

Branchez ici un casque à fiche jack 6,35 mm stéréo standard.

Sert à sélectionner la source d'entrée. Le voyant de la source d'entrée sélectionnée s'allume.

Les signaux envoyés par la télécommande sont reçus ici. Lorsque vous utilisez la télécommande, pointez-la vers cette zone.

Ils affichent les niveaux de sortie.

Sert à régler le volume. Tournez-le dans le sens horaire (vers la droite) pour augmenter le volume et dans le sens anti-horaire (vers la gauche) pour le baisser.

Le volume maximal est 0, et le volume minimal est - (moins l'infini). Avant de mettre sous tension, ramenez le bouton VOLUME sur -. Ne pas le faire peut entraîner des bruits forts et soudains risquant d'endommager les haut-parleurs et d'altérer votre audition.

• La télécommande RC-1305 fournie avec l'AD-501DA peut contrôler à la fois l'AD-501DA et le PD-501HR. Ce mode d'emploi explique son emploi avec l'AD-501DA.
• Quand l'unité principale et la télécommande ont toutes les deux des touches ayant les mêmes fonctions, ce mode d'emploi explique comment utiliser l'une ou l'autre. La touche correspondante peut s'utiliser de la même façon.

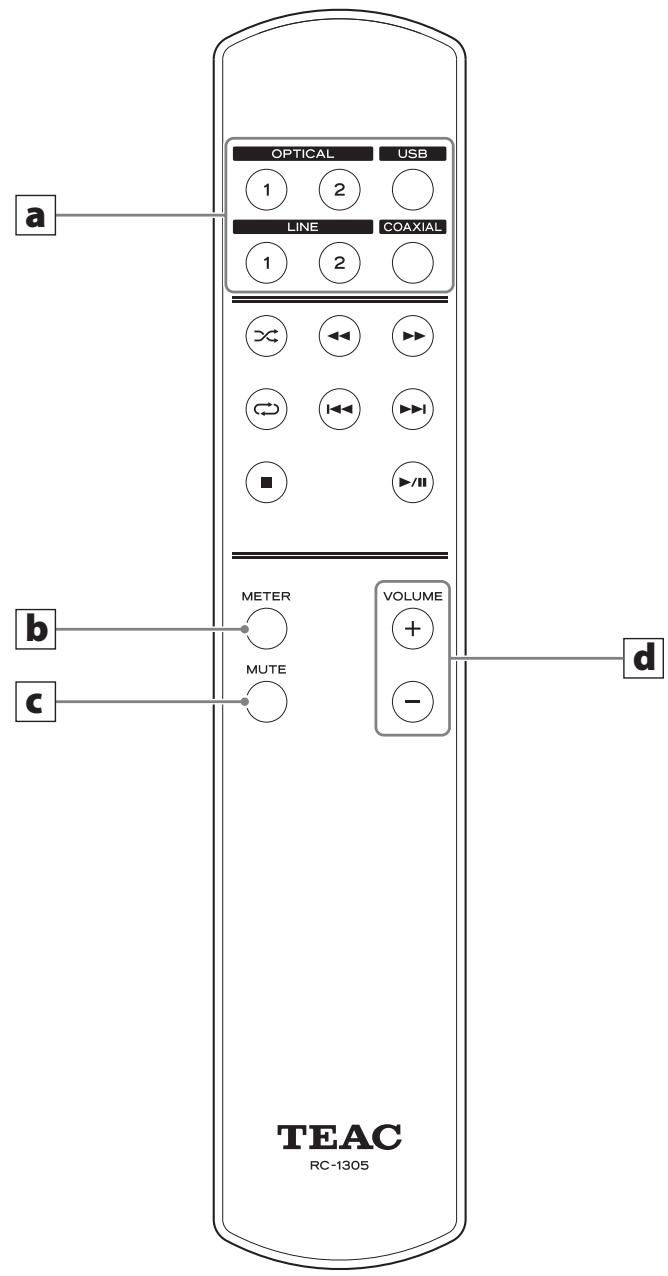

Touches de sélection d'entrée

Servent à sélectionner la source d'entrée.

B Touche de réglage de luminosité des indicateurs de niveau

Appuyez sur cette touche pour faire défiler les réglages de luminosité des indicateurs de niveau, qui sont dans l'ordre bright (lumineux), medium (moyen), dim (attenué) et off (éteint).

C Touche MUTE

Appuyez sur cette touche pour réduire temporairement la sortie du son au silence. Appuyez à nouveau pour rétablir le son à son niveau antérieur.

Touches volume (+, -)

Servent à régler le volume.

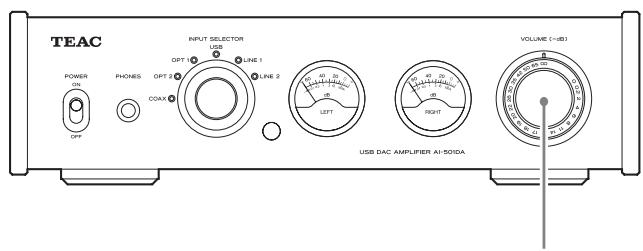

1 Minimisez le volume.

Utilisez le bouton VOLUME ou les touches VOLUME de la télécommande pour minimiser le volume.

VOLUME(-dB)

- dB : volume minimal

0 dB : volume maximal

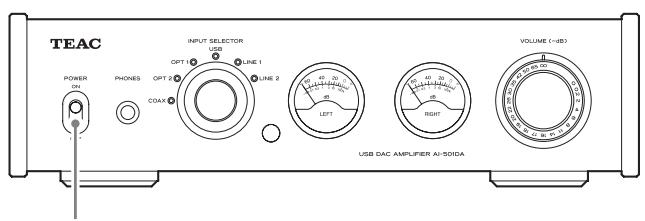

2 Basculez l'interrupteur d'alimentation POWER sur on.

POWER

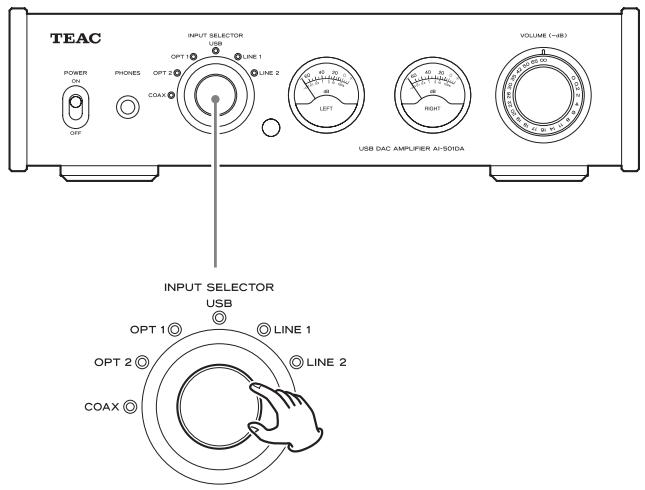

3 Tournez le bouton INPUT selector pour sélectionner la source d'entrée.

INPUT SELECTOR

USB

Le voyant de la source sélectionnée s'allume.

• Si les signaux audio numériques reçus aux entrées OPT1, OPT2 ou COAX sont à un autre format que PCM (par ex. Dolby Digital, DTS, AAC), le voyant d'entrée clignote. Comme cette unité n'accepte que les signaux au format PCM, vérifie que la sortie numérique de l'équipement connecté est au format PCM. Certains appareils convertissent les signaux au format PCM avant la sortie. Voir les modes d'emploi des appareils connectés.
• Avant de brancher un ordinateur et de sélectionner USB, installez le pilote dédié sur l'ordinateur (voir p. 30). La lecture n'est pas possible depuis un ordinateur qui ne dispose pas de ce pilote.

4 Faites jouer l'appareil source.

Référez-vous au mode d'emploi de cet appareil.

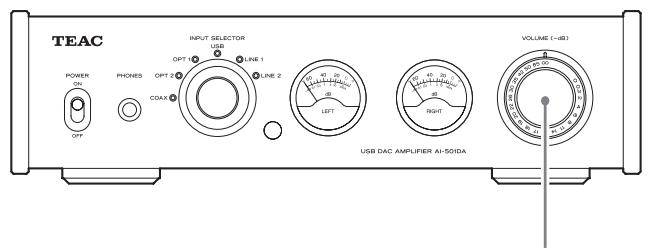

5 Réglez le volume.

VOLUME(-dB)

- dB : volume minimal

0 dB : volume maximal

Lancez la lecture sur la source et utilisez le bouton VOLUME ou les touches VOLUME de la télécommande pour régler un niveau de volume optimal.

Installation du pilote sur l'ordinateur

Pour que cette unité puisse lire les fichiers audio conservés sur un ordinateur, vous devez d'abord installer un pilote sur l'ordinateur. Veuillez télécharger ce pilote à l'adresse web suivante.

Page de téléchargement du pilote logiciel http://www.teac.co.jp/audio/software(teac_e.html

La connexion USB est prise en charge sur les ordinateurs sous Windows XP (32 bits), Windows Vista (32/64 bits), Windows 7 (32/64 bits) et Mac OS X 10.6 (Snow Leopard) (Mac OS X 10.6.4 ou ultérieur), Mac OS X 10.7 (Lion) et Mac OS X 10.8 (Mountain Lion). (en date d'octobre 2012) La compatibilité avec d'autres systèmes d'exploitation n'est pas garantie.

Attention

Installez le pilote avant de relier l'unité à l'ordinateur par USB.

Si vous connectez cette unité à l'ordinateur avant d'installer le pilote, elle ne fonctionnera pas correctement. De plus, si l'ordinateur utilise Windows XP, son fonctionnement deviendra nettement plus lent, ce qui nécessite de le faire redémarrer.

• Pour des instructions sur les procédures d'installation du pilote, veuillez consulter notre page de téléchargement.
• Selon la combinaison ordinateur et logiciel, un bon fonctionnement peut ne pas être possible même avec les systèmes d'exploitation ci-dessus.

Cette unité se connecte en mode asynchrone haute vitesse. Les fréquences d'échantillonnage transmissibles sont 32, 44, 1, 48, 88, 2, 96, 176, 4 et 192 kHz.

Quand la connexion est correcte, vous pouvez sélectionner « TEAC USB HS ASYNC AUDIO » comme sortie audio dans le système d'exploitation de l'ordinateur.

• En mode asynchrone, les données audio envoyées depuis l'ordinateur sont traitées au moyen de l'horloge de cette unité, ce qui permet de réduire la gigue de transmission des données.

Lecture de fichiers audio sur un ordinateur

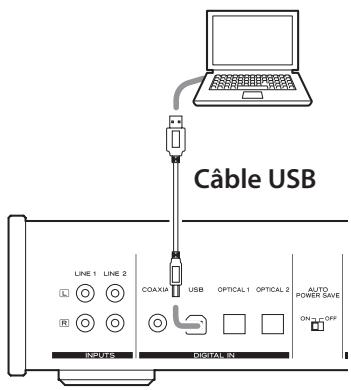

1 Branchez l'ordinateur à l'unité à l'aide d'un câble USB.

• Utilisez un câble dont le connecteur correspond au port USB de cette unité.

2. Mettez l'ordinateur sous tension.

Vérifiez que son système d'exploitation a normalement démarré.

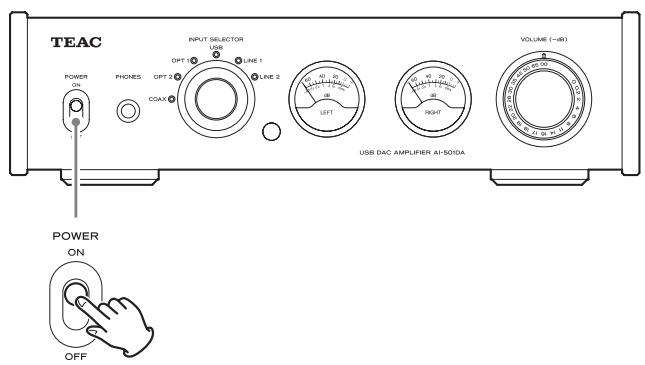

3 Basculez l'interrupteur d'alimentation de l'unité sur ON.

5 Lancez la lecture d'un fichier musical sur l'ordinateur.

Pour une meilleure qualité sonore, maximisez le volume sur l'ordinateur et utilisez la commande VOLUME de cette unité pour régler le niveau du son.

Minimisez le volume sur cette unité avant de lancer la lecture et montez progressivement le niveau.

• Vous ne pouvez pas contrôler cette unité depuis l'ordinateur, et vous ne pouvez pas contrôler l'ordinateur depuis cette unité.
• N'effectuez aucune des opérations suivantes pendant la lecture d'un fichier audio par USB. Cela pourrait entraî
• Déconnexion du câble USB
• Extinction de cette unité
• Changement de la source d'entrée de cette unité
• Si vous branchez cette unité à l'ordinateur ou si vous reglez son entrée sur USB après avoir lancé le logiciel de lecture de musique, les fichiers audio peuvent ne pas être lus correctement. Si cela se produit, faites redémarrer le logiciel de lecture audio ou l'ordinateur.

Si vous avez des problèmes avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Si elle ne fonctionne toujours pas correctement, contactez le revendeur qui vous a vendu l'unité ou le service clientèle TEAC (coordonnées au dos).

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est complètement enfoncé dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON. Branchez un autre appareil électrique à la prise pour vérifier qu'elle fournit bien du courant.

Aucun son n'est produit.

Réglez le bouton VOLUME. Tournez-le dans le sens horaire (vers la droite) pour augmenter le volume (page 27). → Avec INPUT SELECTOR, sélectionnez l'entrée à laquelle est branchée la source que vous désirez entendre (page 29). → Re vérifiez les branchements aux autres équipements.

La télécommande ne fonctionne pas.

Si les piles sont déchargées, remplacez les deux par des neuves. La télécommande ne fonctionnera pas s'il y a un obstacle entre elle et l'unité principale. Pointez la télécommande vers l'unité principale et utilisez-la dans un rayon de 5 m par rapport à la face avant.

Il y a un bruit de ronflement.

Si un câble de liaison est proche d'un cordon d'alimentation, d'un éclairage fluorescent ou d'une cause de parasites similaire, écartez-les autant que possible l'un de l'autre.

Il n'y a pas de son d'un côté du casque.

Vérifiez que la fiche du casque est enfoncée à fond.

La surchauffe peut avoir déclenché le circuit de protection. Réglez l'interrupteur d'alimentation sur OFF, et attendez quelques minutes avant de rallumer l'unité.

Les éclairages des indicateurs de niveau clignotent et s'allument successivement.

Les fils + et - d'une enceinte sont peut-être en court-circuit. Coupez l'alimentation et vérifiez les branchements des enceintes.

L'économiseur automatique d'énergie a mis l'unité en veille.

Basculez l'interrupteur d'alimentation sur OFF puis ramenez-le sur ON.

Branchements à un ordinateur

La connexion USB n'est possible qu'avec des ordinateurs ayant les systèmes d'exploitation suivants.

Microsoft Windows

Windows XP (32 bits), Windows Vista (32/64 bits), Windows 7 (32/64 bits)

Apple Macintosh

Mac OS X 10.6 (Snow Leopard)

(Mac OS X 10.6.4 ou ultérieur)

Le fonctionnement avec d'autres systèmes d'exploitation n'est pas garanti.

Vous devez installer le pilote dédié sur l'ordinateur (page 30).

Il y a du bruit.

Si d'autres applications tournent pendant la lecture d'un fichier musical, le son peut être interrompu et du bruit peut être entendu. Évitez d'employer d'autres applications pendant la lecture. Si vous reliez cette unité à l'ordinateur au travers d'un concentrateur (USB), du bruit peut être produit. Si cela se produit, branchez cette unité directement à l'ordinateur.

Les fichiers musicaux ne peuvent pas être lus.

Lancez le logiciel de lecture musicale et faites démarrer la lecture après avoir raccordé cette unité et l'ordinateur, et après avoir réglé l'entrée sur USB. Si vous branchez cette unité à l'ordinateur ou si vous régalez son entrée sur USB après avoir lancé le logiciel de lecture de musique, les données audio peuvent ne pas être lues correctement. Vous devez installer le pilote dédié sur l'ordinateur (page 30).

Comme cette unité utilise un micro-ordinateur, celui-ci peut parfois ne pas fonctionner correctement à cause de parasites et autres interférences extérieures à l'unité. Si cela se produit, débranchez le cordon d'alimentation de la prise secteur et attendez un moment avant de ré-alimenter l'unité.

Amplificateur

Sortie maximale 90 W + 90 W

(4 Ω, 20 Hz - 20 kHz, JEITA)

45 W + 45 W

(8Ω, 20 Hz - 20 kHz, JEITA)

Sortie nominale 60 W + 60 W

(4Ω, 20 Hz - 20 kHz, JEITA)

30W+30W

(8Ω, 20 Hz - 20 kHz, JEITA)

Plage de compatibilité d'impédance

des enceintes 4Ω-8Ω

Distorsion harmonique totale… 0,05% (1 kHz, 4 Ω, 55 W)

Rapport signal/bruit (entrée court-circuitée)

Entrée LINE 100 dB (IHF-A)

Réponse en fréquence : 10 Hz - 60 kHz (-3 dB)

Sortie casque

Connecteur… Jack 6,3 mm stéréo standard

Niveau maximal de sortie… 50 mW + 50 mW ou plus

(32 Ω, DHT+B 0,1%)

Entrées audio numériques

Numérique COAXIAL … Prise RCA × 1 (0,5 Vc-c/75 Ω)

Numérique OPTICAL… Connecteurs numériques optiques × 2

(-24,0 à -14,5 dBm en crête)

USB Connecteur de type B×1

(conforme USB 2.0)

Fréquence d'échantillonnage d'entrée

Numérique COAXIAL/USB·32 kHz, 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Numérique OPTICAL 32 kHz, 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz

Résolution de quantification 16/24 bits

Entrées audio analogiques

Connecteurs. Prises RCA × 2 paires

Niveau nominal d'entrée 10 dBV

Niveau maximal d'entrée +6 dBV

Générales

Alimentation électrique

Modèle Europe CA 220 - 240 V, 50 Hz

Modèle U.S.A./Canada CA 120 V, 60 Hz

Consommation électrique

Modèle Europe, USA/Canada 50 W

Dimensions externes : 290 mm × 81,2 mm × 264 mm

(L × H × P) hors tout

Poids 4.0 kg

Température de fonctionnement +5°C à +35°C

Hygrométrie de fonctionnement 5% - 85%

(sans condensation)

Température de stockage : -20°C à +55°C

Accessoires fournis

Cordon d'alimentation × 1

Télécommande (RC-1305) × 1

Piles pour télécommande (AAA) × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caractéristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.
