Marque	Leica Microsystems
Modèle	XL Stand
Type de produit	Socle universel pour stéréomicroscopes Leica (M125, M165 C, M205 C, M205 A)
Dimensions maximales de l'échantillon	370 × 400 mm (plaque universelle XL) ou 300 × 300 mm (platine à glissement XL)
Hauteur de colonne disponible	470 mm, 500 mm, 550 mm, 800 mm (selon modèle)
Mise au point	Motorisée avec commande à pédale, molette ou SmartTouch™
Éclairage	LED5000 MCI™ (adaptateur mécanique sur extension XL)
Déplacement de la platine	300 × 300 mm avec réglage précis à cran (platine à glissement XL)
Protection ESD	Tapis de protection avec bouton-poussoir pour mise à la terre (câble non inclus)
Connectivité	Interface 45° pour stéréomicroscopes Leica, transmission des données codées et motorisées
Accessoires inclus	Extension XL, plaque universelle XL, tapis ESD (selon configuration)
Options disponibles	Diascopie (TL RCI™), platine à glissement XL, SmartTouch™
Entretien	Nettoyer avec un chiffon doux non pelucheux. Éviter l'humidité et les solvants agressifs.
Sécurité	Deux prises de mise à la terre pour éviter les charges électrostatiques
Réparabilité	Pièces détachées disponibles : colonnes, platines, extensions, commandes (SmartTouch, molette, pédale)

FOIRE AUX QUESTIONS - XL STAND LEICA

Quels microscopes sont compatibles avec le socle XL ?

Le socle universel XL est compatible avec les stéréomicroscopes Leica M125, M165 C, M205 C et M205 A grâce à l'interface 45° et l'extension XL.

Quelle est la taille maximale de l'échantillon que je peux observer ?

Avec la plaque universelle XL, vous pouvez observer des échantillons jusqu'à 370 × 400 mm. Avec la platine à glissement XL, la surface est de 300 × 300 mm.

Comment régler la mise au point ?

La mise au point est motorisée et peut être commandée via une pédale, une molette ou le panneau SmartTouch™.

Puis-je ajouter un éclairage supplémentaire ?

Oui, l'éclairage LED5000 MCI™ peut être monté directement via l'adaptateur mécanique sur l'extension XL.

Comment nettoyer le socle XL ?

Utilisez un chiffon doux non pelucheux légèrement humide. Évitez les solvants, l'alcool et les nettoyants abrasifs.

Quelles sont les précautions de sécurité contre l'électricité statique ?

Le socle est équipé de deux prises de mise à la terre. Utilisez le tapis de protection ESD fourni avec le bouton-poussoir pour la connexion.

Le socle XL est-il compatible avec une platine de diascopie ?

Oui, une version à diascopie (TL RCI™) est disponible en option pour l'observation en transmission.

Comment remplacer la colonne verticale ?

Les colonnes verticales sont interchangeables. Dévissez les vis de fixation et remplacez la colonne par un modèle de hauteur adaptée (par exemple 470 mm, 500 mm ou 800 mm).

Quels accessoires sont inclus dans le kit de base ?

Le kit de base comprend généralement l'extension XL, la plaque universelle XL et un tapis de protection ESD. La platine à glissement et le SmartTouch sont en option.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (colonnes, platines, commandes, câbles) sont disponibles auprès de Leica Microsystems ou de ses revendeurs agréés. Consultez les numéros de référence dans la notice.

MODE D'EMPLOI XL STAND LEICA

Un maximum de surface pour un maximum de performances

Grâce au nouveau socle universel XL, observez tous les échantillons, même les plus grands, à de forts grossissements.

Living up to Life

Toute la latitude pour votre travail

EXIGENCE Les grands échantillons

Les grands échantillons industriels tels que les galettes de 300 mm ou les cylindres sont trop encombrants pour se faire observer sans préparation sur un socle d'épiscopie classique. Les statifs à bras mobile atteignent eux aussi rapidement leurs limites malgré leur grande plage de rotation : des stéréomicroscopes hautes performances comme le Leica M205 A obtiennent un grossissement total de 160× avec une configuration standard (PlanApo 1.0×, oculaire 10×). Cette puissance permet d'observer même les plus petites structures, en sollicitant cependant au maximum la stabilité mécanique.

En concevant le socle universel XL, Leica Microsystems comble cette lacune. Même avec un équipement complet, l'image reste sans vacillement dans l'oculaire ou la caméra numérique pendant que vous observez une grande platine sous le microscope.

Le socle universel XL Leica a été spécialement développé pour l'interface 45° des nouveaux stéréomicroscopes Leica M205 A, M205 C, M165 C et M125. L'extension XL transmet toutes les informations codées et instructions aux fonctions motorisées, comme le zoom et le diaphragme iris. Vous pouvez commander toutes les fonctions motorisées grâce au panneau de commande SmartTouch™ ou au logiciel Leica Application Suite (LAS).

Vous augmentez le confort d'un niveau supplémentaire grâce à la platine à glissement XL en option (voir verso) : Une fois l'échantillon placé sur la platine, vous le glissez pour effectuer vos observations sur une surface de 300×300 mm, capable donc de loger une galette entière de 300 mm !

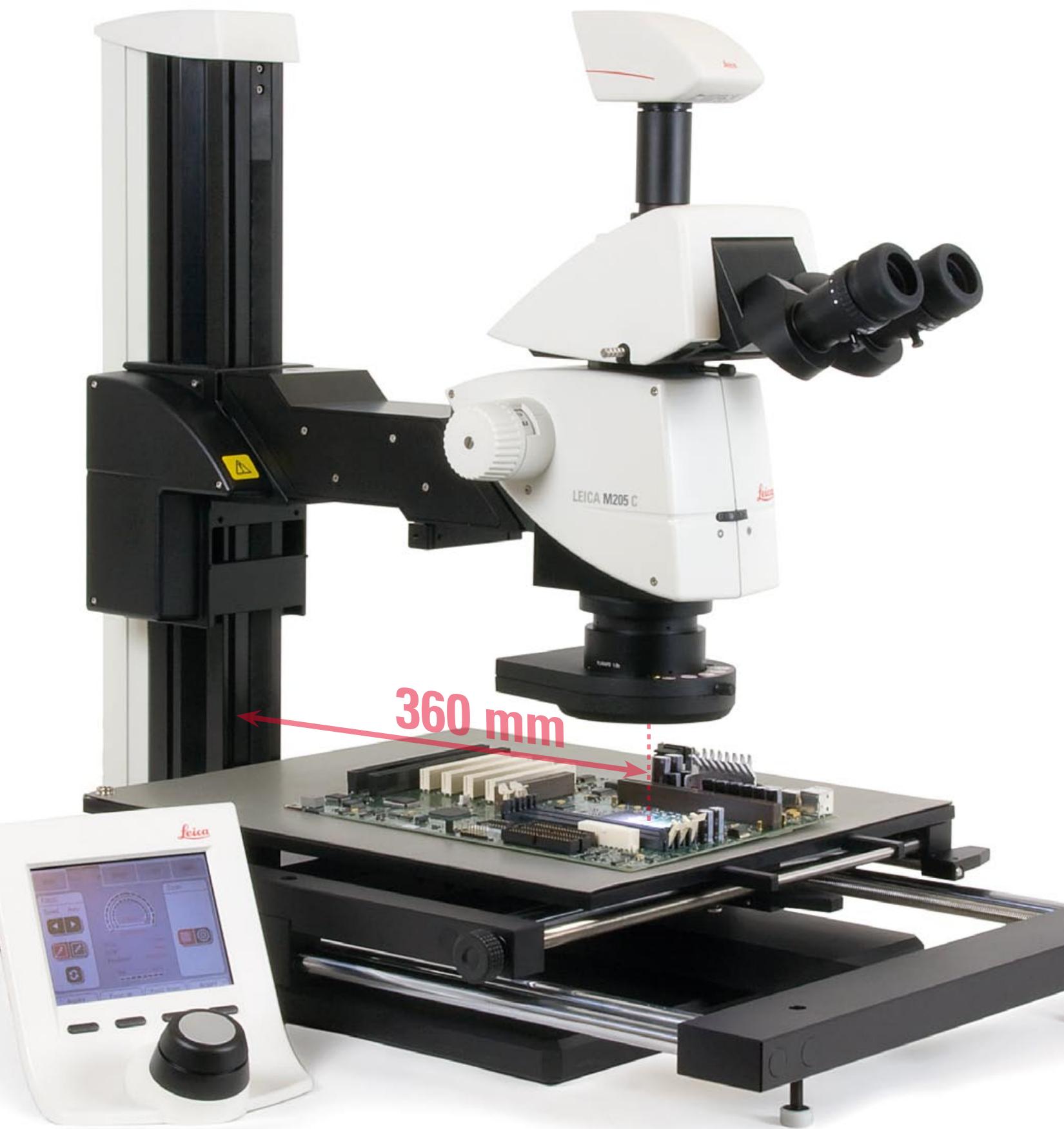

Le Leica M205 A est équipé de : ErgoTube® trinoculaire, chambre photographique Leica DFC, socle universel XL, extension XL, mise au point motorisée, éclairage Leica LED5000 MCI™ et commande manuelle SmartTouch™

Socle universel XL

• La mise au point motorisée peut être réglée à l'aide de la commande à pédale, la molette ou le panneau Smart Touch
• Inspection fixe 90^
• 2 prises de mise à la terre empêchant les charges électrostatiques
• L'extension XL prend en charge le codage et la motorisation des instruments haute puissante
• Adaptateur mécanique du LED5000 MCI™ sur l'extension XL

Platine à glissement XL

• Déplacement de 300×300 mm
• Réglage précis à cran
• Tapis de protection ESD compris dans la livraison (avec bouton-poussoir pour raccordement à la terre ; câble exclu)
• Version à diascopie disponible en option

Avantages de la solution complète

• Observation d'objets très grands sans repositionnement
• Ajustement précis et rapide de la position X/Y grâce au réglage à cran
• Les grands objets peuvent être observés sans préparation
• Commande très simple et confortable par l'intégration dans l'ensemble du système (par exemple codage, éclairage LED5000)
• Travail sans fatigue grâce à une colonne à mise au point motorisée (par exemple avec une commande à pédale ou une molette)

Leica Microsystems – la marque aux produits exceptionnels

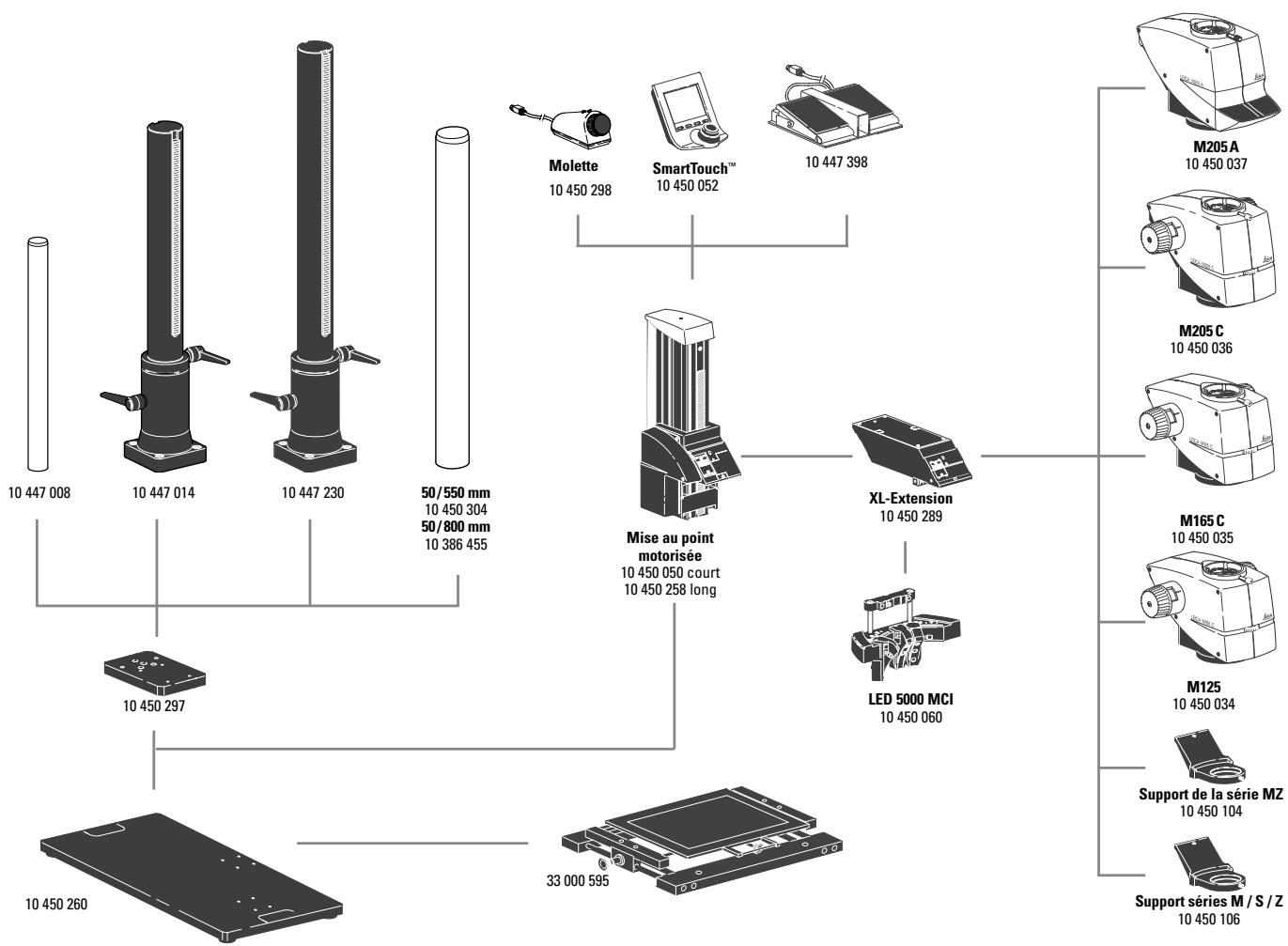

10 450 034 Leica M125, système de zoom 12.5:1, apochromatique
10 450 035 Leica M165C, système de zoom 16.5:1, apochromatique, codé
10 450 036 Leica M205 C, système de zoom 20.5:1, apochromatique, codé, avec FusionOptics™
10 450 037 Leica M205A, système de zoom 20.5:1, apochromatique, motorisé, avec FusionOptics™
10 450 050 Mise au point motorisée avec colonne profilée 420 mm
10 450 258 Mise au point motorisée avec colonne profilée 620 mm
10 450 104 Porte-microscope pour corps de microscope de la série MZ
10 450 106 Porte-microscope pour corps de microscope des séries M/S/Z

10 450 260 Plaque universelle XL pour échantillons jusqu'à 370 × 400 mm
33 000 595 Platine à glissement XL pour échantillons jusqu'à 300 × 300 mm
10 450 297 Adaptateur pour socle universel 10 450 260 pour toutes les colonnes de bras mobile
10 450 289 Extension XL pour positionnement des stéréomicroscopes Leica sur le socle universel 10 450 260
10 447 008 Colonne verticale 470/35 mm
10 447 230 Colonne verticale 500/57 mm
10 447 014 Colonne verticale 800/57 mm
10 450 304 Colonne verticale 550/50 mm
10 386 455 Colonne verticale 800/50 mm
10 450 052 SmartTouch™, unité de commande externe avec écran tactile intégré pour le contrôle d'état et la commande de l'intégralité des réglages et fonctions
10 450 298 Commande manuelle pour mise au point motorisée
10 450 398 Commande à pédale pour mise au point motorisée et socle de diascopie TL RCI™
