Type de produit	Socle universel pour stéréomicroscope
Marque	Leica Microsystems
Modèle	Socle universal XL
Dimensions de la platine	370 × 400 mm (plaque universelle)
Plage de déplacement	300 × 300 mm (platine à glissement)
Compatibilité	Stéréomicroscopes Leica M125, M165 C, M205 C, M205 A avec extension XL
Mise au point	Motorisée, commandée par pédale, molette ou SmartTouch™
Éclairage	LED5000 MCI™ (adaptateur mécanique sur extension XL)
Commande	Panneau SmartTouch™ ou logiciel Leica Application Suite (LAS)
Sécurité	Deux prises de mise à la terre antistatiques
Alimentation	100-240 V AC (estimation)
Poids	Environ 15-20 kg (estimation)
Matériau	Métal robuste
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Pièces détachées disponibles	Plaque universelle, platine à glissement, colonnes verticales, adaptateurs, etc.
Réparabilité	Assistance technique Leica
Informations générales	Conçu pour observer de grands échantillons industriels (galettes 300 mm) sans préparation
Couleur	Gris métallisé
Code produit (exemple)	10 450 260 (plaque universelle XL)
Garantie	Standard Leica (non précisée)

FOIRE AUX QUESTIONS - XL LEICA

Quels microscopes sont compatibles avec le socle universal XL ?

Le socle universal XL est compatible avec les stéréomicroscopes Leica M205 A, M205 C, M165 C et M125 via l'extension XL.

Quelle est la capacité de charge maximale de la platine ?

La platine à glissement peut supporter des échantillons jusqu'à 300 × 300 mm. La plaque universelle accepte des échantillons jusqu'à 370 × 400 mm.

Comment régler la mise au point ?

La mise au point est motorisée et peut être réglée à l'aide d'une commande à pédale, d'une molette ou du panneau SmartTouch™.

Peut-on utiliser un éclairage par transmission (diascopie) ?

Oui, une version diascopie est disponible en option pour la platine à glissement XL.

Comment nettoyer le socle XL ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides agressifs.

Quels accessoires sont disponibles pour le socle XL ?

Les accessoires incluent la platine à glissement XL, la plaque universelle, des colonnes verticales (470, 500, 550, 800 mm) et des adaptateurs.

Le socle dispose-t-il d'une protection antistatique ?

Oui, il est livré avec un tapis de protection ESD et deux prises de mise à la terre pour éviter les charges électrostatiques.

Quelle est la tension d'alimentation requise ?

L'alimentation n'est pas explicitement spécifiée, mais les composants motorisés fonctionnent généralement sur 100-240 V AC via un adaptateur.

Peut-on observer des galettes de 300 mm sans préparation ?

Oui, avec la platine à glissement XL, les grands objets comme les galettes de 300 mm peuvent être observés directement sans préparation.

Y a-t-il une garantie fournie ?

La garantie n'est pas détaillée dans la notice, mais Leica offre une garantie standard sur ses produits. Contacter le service client.

MODE D'EMPLOI XL LEICA

Un maximum de surface pour un maximum de performances

Grêce au nouveau socle universal XL, observez tous les échantillons, même les plus grands, à de forts grossissements.

Living up to Life

Toute la latitude pour votre travail

Les grands échantillons industriels tels que les galettes de 300 mm ou les cylindres sont trop encombrents pour se faire observer sans préparation sur un socle d'épiscopie classique. Les statifs à bras mobile atteignent eux aussi rapidement leurs limites malgré leur grande plage de rotation : des stéréomicroscopes haute performances comme le Leica M205 A obtiennent un grossissement total de 160× avec une configuration standard (PlanApo 1.0× , oculaire 10× ). Cette puissance permet d'observer même les plus petites structures, en sollicitant cependant au maximum la stabilité mécanique.

En concevant le socle universal XL, Leica Microsystems comble cette lacune. Meme avec un équipement complet, l'image reste sans vacillement dans l'oculaire ou la camera numérique pendant que vous observez une grande platine sous le microscope.

Le socle universal XL Leica a été spécialement développé pour l'interface 45^ des nouveaux stéréomicroscopes Leica M205 A, M205 C, M165 C et M125. L'extension XL transmet toutes les informations codées et instructions aux fonctions motorisées, comme le zoom et le diaphragme iris. Vous pouvez commander toutes les fonctions motorisées grâce au panneau de commande SmartTouch™ ou au logiciel Leica Application Suite (LAS).

Vous augmentez le comport d'un niveau supplémentaire grâce à la platine à glissement XL en option (voir verso): Une fois l'échantillon place sur la platine, vous le glissez pour effectuer vos observations sur une surface de 300 × 300 mm, capable donc de logger une galette entière de 300 mm!

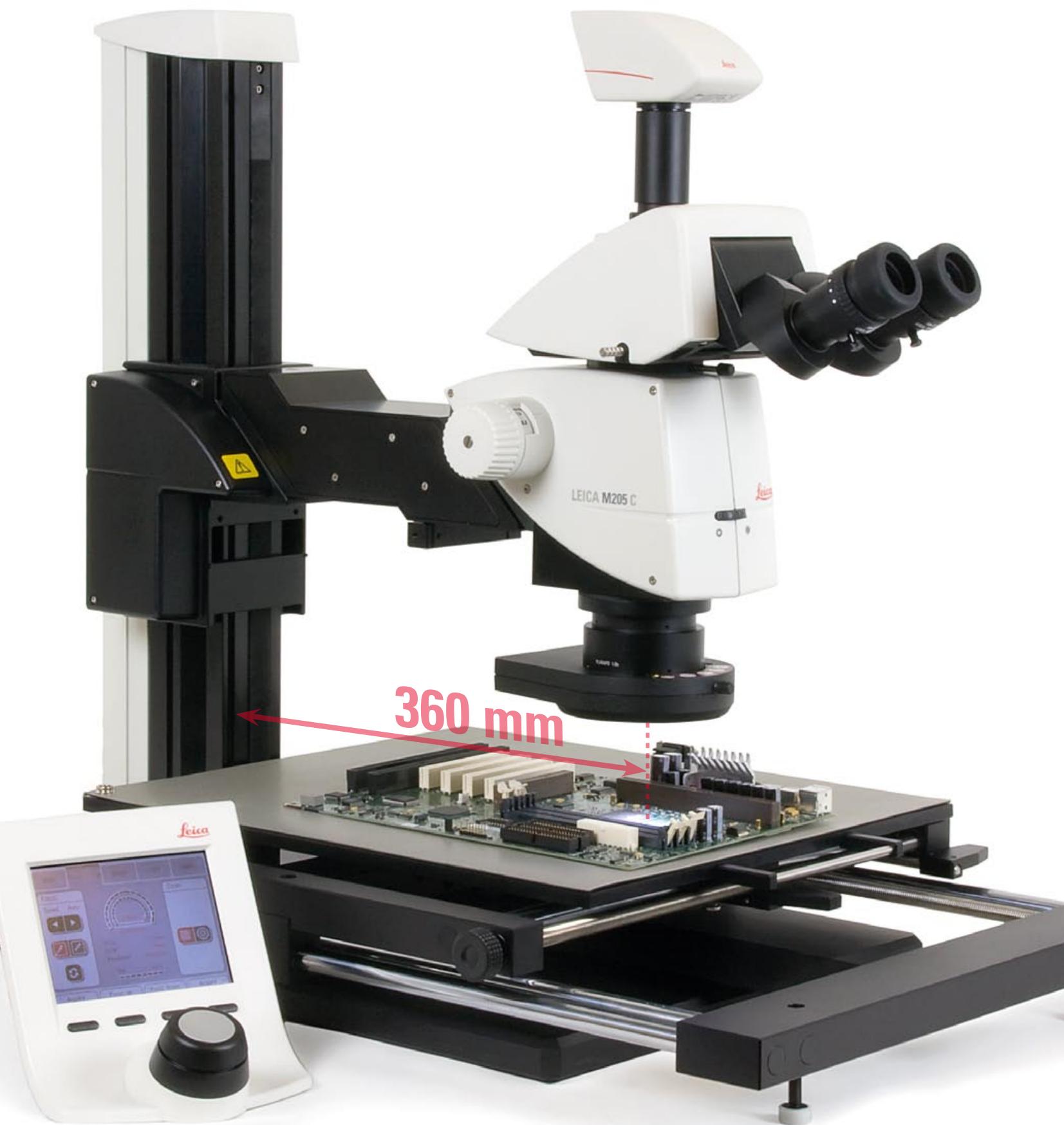

Le Leica M205 A est équipé de: ErgoTube® trinoculaire, chambre photographique
Leica DFC, socle universel XL, extension XL, mise au point motorisée, éclairage
Leica LED5000 MCI™ et commande manuelle SmartTouch™

Socle universal XL

• La mise au point motorisée peut être réglée à l'aide de la commande à pédale, la molette ou le panneau Smart Touch
  Inspection fixe 90^
• 2 prises de mise à la terre empêchant les charges électrostatiques
  L'extension XL prend en charge le codage et la motorisation des instruments haute puissant
• Adaptateur mécanique du LED5000 MCI™ sur l'extension XL

Platine à glissement XL

• Déplacement de 300 × 300 ~mm
• Réglage précis à cran
• Tapis de protection ESD compris dans la livreaison (avec bouton-poussoir pour raccordement à la terre ; cable exclu)
• Version à diascopie disponible en option

Avantages de la solution complète

• Observation d'objets très grands sans repositionnement
• Ajustement précis et rapide de la position X/Y grâce au réglage à cran
• Les grands objets peuvent être observés sans préparation
  Commande très simple et comfortable par l'intégration dans l'ensemble du système (par exemple codage, éclairage LED5000)
• Travail sans fatigue grâce à une colonne à mise au point motorisée (par exemple avec une commande à pédaule ou une molette)

Leica Microsystems - la marquee aux produits exceptionnels

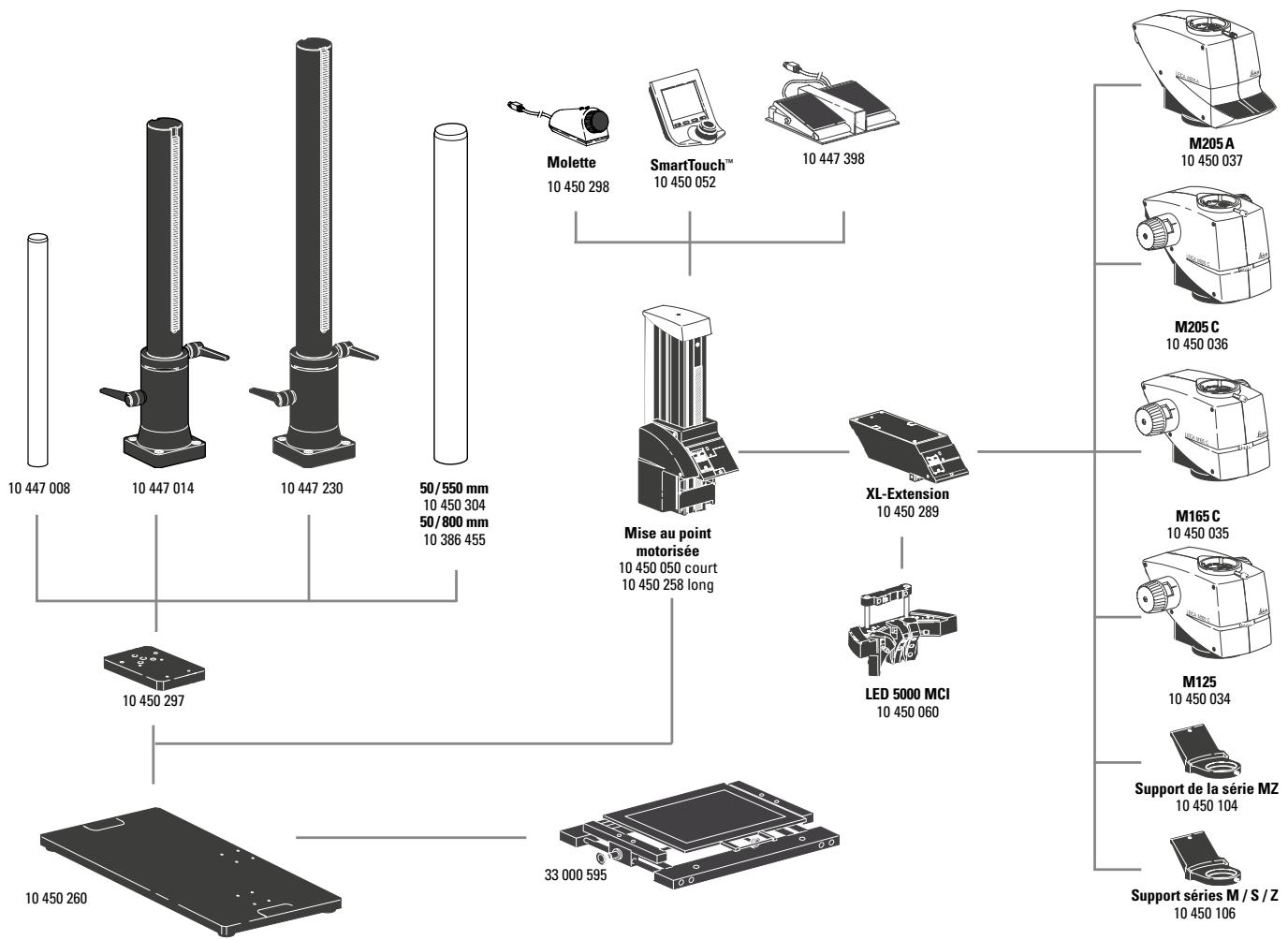

10 450 034 Leica M125, système de zoom 12.5:1, apochromatique
10 450 035 Leica M165C, système de zoom 16.5:1, apochromatique, codé
10 450 036 Leica M205C, système de zoom 20.5:1, apochromatique, code, avec FusionOptics
10 450 037 Leica M205A, système de zoom 20.5:1, apochromatique, motorisé, avec FusionOptics™
10 450 050 Mise au point motorisée avec colonne profilée 420mm
10 450 258 Mise au point motorisée avec colonne profilée 620mm
10 450 104 Porte-microscope pour corps de microscope de la série MZ
10 450 106 Porte-microscope pour corps de microscope des séries M/S/Z

10 450 260 Plaque universelle XL pour échantillons jusqu'à 370 × 400 ~mm
33 000 595 Platine à glissement XL pour échantillons jusqu'à 300 × 300 ~mm
10 450 297 Adaptateur pour socle universal 10 450 260 pour toutes les colonnes de bras mobile
10 450 289 Extension XL pour positionnement des stérismicroscopes Leica sur le socle universal 10 450 260
10 447 008 Colonne verticale 470 / 35mm
10 447 230 Colonne verticale 500 / 57mm
10447014 Colonne verticale 800 / 57mm
10 450 304 Colonne verticale 550 / 50mm
10386455 Colonne verticale 800 / 50mm

10 450 052 SmartTouch™, unité de commande externe avec écran tactile intégré pour le contrôle d'etat et la commande de l'intégralité des réglages et fonctions
10 450 298 Commande manuelle pour mise au point motorisée
10 450 398 Commande à pédale pour mise au point motorisée et socle de diascopie TL RCI™
