Type de produit	Module logiciel de mesure topographique 3D
Marque	Leica
Modèle	Stereo Explorer Volume Module
Numéro de commande	33 007 037
Domaine d'application	Microscope stéréoscopique
Fonction principale	Calcul de volume des indentations et élévations sur images 3D
Modes de mesure	Surface de couverture, plan de division, modèle de film de savon
Visualisation	Modèle numérique d'élévation (MNE), rendu transparent, lignes de niveau
Export des données	JPEG, TIFF, PNG, BMP, tableaux
Affichage 3D	Avec lunettes incluses ou échelle codée en hauteur
Rotation libre	Autour de trois axes
Sauvegarde des vues	Formats image multiples
Compatibilité	Logiciel Leica Stereo Explorer
Langue de l'interface	Anglais (notice disponible en plusieurs langues)
Installation	Sur ordinateur Windows, via le programme d'installation
Mise à jour	Téléchargement depuis le site Web de Leica
Entretien	Mises à jour logicielles régulières
Sécurité	Aucune mesure de sécurité spécifique requise
Garantie	Garantie standard Leica (consulter les conditions)
Réparabilité	Réinstallation du logiciel via le compte Leica

FOIRE AUX QUESTIONS - STEREO EXPLORER VOLUME MODULE LEICA

Comment installer le module Volume Module sur mon logiciel Stereo Explorer ?

Pour installer le module, assurez-vous d'abord que le logiciel Leica Stereo Explorer est déjà installé sur votre ordinateur. Lancez ensuite le programme d'installation fourni avec le module. Suivez les instructions à l'écran. Une fois l'installation terminée, redémarrez Stereo Explorer. Le module apparaîtra dans le menu des outils.

Quels types de mesures de volume puis-je effectuer ?

Le module propose plusieurs modes : surface de couverture, plan de division (inclinable sur deux axes) et modèle de film de savon. Chacun permet de calculer le volume d'une zone définie sur une paire d'images stéréoscopiques.

Puis-je exporter les résultats dans un tableur ?

Oui, les données de mesure peuvent être exportées sous forme de tableaux compatibles avec des logiciels tableurs (par exemple CSV). Vous pouvez également exporter les visualisations 3D en tant qu'images aux formats JPEG, TIFF, PNG ou BMP.

Quelles sont les configurations minimales requises pour utiliser ce module ?

Le module fonctionne avec le logiciel Leica Stereo Explorer sur un système d'exploitation Windows. La configuration exacte dépend de la version du logiciel ; consultez la documentation de Stereo Explorer pour les spécifications détaillées. En général, un processeur moderne, 8 Go de RAM et une carte graphique compatible DirectX sont recommandés.

Comment utiliser le modèle de film de savon ?

Le modèle de film de savon simule une surface tendue sur la courbe fermée de la zone sélectionnée. Pour l'utiliser, tracez le contour de la zone sur l'image stéréoscopique. Le module calcule alors la surface de couverture et le volume correspondant. Ajustez la hauteur de référence si nécessaire.

Puis-je superposer des lignes de niveau sur mes images ?

Oui, vous pouvez superposer des lignes de niveau (courbes d'altitude) sur l'image. Activez cette option dans le menu d'affichage du module. Vous pouvez choisir l'intervalle des lignes et leur couleur.

Le module est-il compatible avec tous les microscopes Leica ?

Le module est conçu pour fonctionner avec les microscopes stéréoscopiques compatibles avec le logiciel Leica Stereo Explorer. Il nécessite une paire d'images stéréo provenant d'un tel microscope. Vérifiez la compatibilité de votre modèle auprès de Leica.

Comment sauvegarder une vue 3D ?

Après avoir ajusté la rotation et l'affichage de la vue 3D, allez dans le menu Fichier et sélectionnez 'Enregistrer l'image'. Choisissez le format souhaité (JPEG, TIFF, PNG, BMP) et l'emplacement de sauvegarde.

Que faire si le logiciel ne reconnaît pas le module ?

Assurez-vous que le module a été correctement installé et que vous utilisez une version compatible de Leica Stereo Explorer. Redémarrez le logiciel. Si le problème persiste, réinstallez le module et vérifiez les mises à jour sur le site Leica.

Où trouver les mises à jour du Volume Module ?

Les mises à jour sont disponibles sur le site Web de Leica dans la section support ou téléchargements. Connectez-vous avec votre compte et recherchez les mises à jour pour le module Volume Module. Vous pouvez également configurer les notifications de mise à jour dans le logiciel.

MODE D'EMPLOI STEREO EXPLORER VOLUME MODULE LEICA

Leica

Stereo Explorer

Module Volume

Système de mesure topographique 3D

Description :

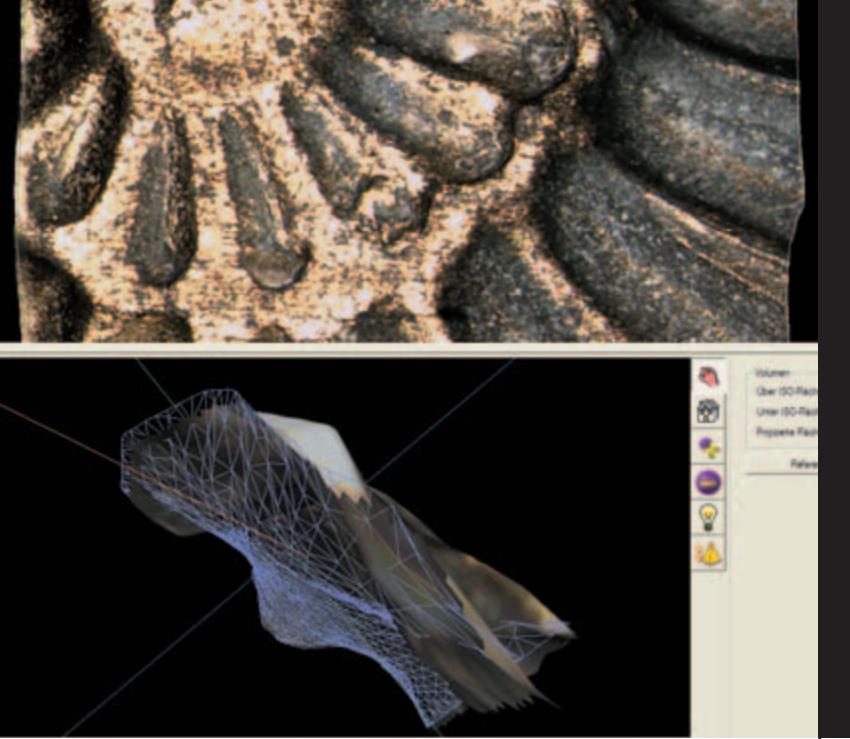

Le module Volume du Leica Stereo Explorer calcule les volumes liés aux creux et aux reliefs d'une image 3D. L'utilisateur définit une zone quelconque sur la paire d'images stéréomicroscopiques d'origine pour laquelle le volume doit être déterminé, puis ce module logiciel le calcule rapidement et avec précision.

Une multitude de variantes de mesure sont disponibles avec le module Volume. Par exemple, la zone sélectionnée pour la mesure peut être divisée par un plan pour déterminer deux volumes. Ce plan peut ensuite être incliné sur deux axes et déplacé verticalement dans les deux sens pour obtenir la meilleure perspective de visualisation. Une autre variante de mesure utilise le modèle de film de savon. Si l'on devait fabriquer un modèle en fil de la courbe limite de la zone sélectionnée puis le tremper dans de l'eau savonneuse, le film de savon représenterait la surface de recouvrement. Le Stereo Explorer calcule la surface de recouvrement pour la courbe limite fermée, qui, avec la surface restante, donne un volume total.

Les surfaces peuvent être affichées sous forme de modèles numériques d'élévation (MNE), de rendus "transparents" de la véritable image stéréo, soit avec l'image stéréomicroscopique d'origine, soit avec une échelle codée en hauteur. Des lignes d'élévation similaires à celles généralement utilisées sur une carte peuvent également être superposées à l'image. Les MNS peuvent être pivotés librement autour de trois axes et toutes les vues peuvent être enregistrées dans divers formats de fichiers (JPG, TIFF, PNG, BMP, etc.).

Points forts du produit :

• Mesure du volume des reliefs et des creux d'un échantillon
• Zone de mesure définie par l'utilisateur
• Visualisation du volume sous forme d'objet 3D
• Variété de modes de mesure (tels que la surface de recouvrement)
• Exportation de toutes les données de mesure sous forme d'images ou de tableaux
• Choix d'une échelle codée en hauteur ou d'un affichage 3D avec lunettes (incluses)
• Lignes de niveau superposées en option

Numéro de commande

33 007 037

Module de volume Leica Stereo Explorer
