Type de produit	Logiciel d'analyse pour microscopie métallographique avec microscope automatisé
Marque	Leica
Modèle	Steel Expert
Catégorie	Microscope et système d'analyse d'images
Logiciel intégré	Leica Application Suite (LAS) avec module Steel Expert
Automatisation	Balayage automatique, mise au point motorisée, contrôle d'imagerie
Classification des inclusions	6 types : sulfures, oxydes globulaires, silicates, oxyde d'aluminium, inclusions hétérogènes, TiN coloré
Caméra compatible	Caméra numérique Leica DFC280
Microscopes compatibles	Leica DM6000 M (droit) et Leica DM15000 M (inversé)
Normes prises en charge	ASTM E45, DIN 50602 (méthodes K et M), JIS G0555, EN10247
Modes d'utilisation	Super utilisateur (paramétrage) et utilisateur standard (exécution)
Affichage des résultats	Simultané pour toutes les normes, histogrammes, données brutes et traitées
Détection des pires inclusions	Détecteur de la pire inclusion et du pire champ avec options d'édition
Mise au point	Automatique pour maintien de la focalisation
Grossissements	Objectifs 5x, 10x, 20x (selon configuration)
Platine motorisée	Platine à balayage motorisée Merzhaeuser ou intégrée
Alimentation	100-240 V AC, 50/60 Hz (microscope et poste de travail)
Dimensions (approx.)	Microscope : 60 x 50 x 40 cm (sans ordinateur)
Poids (approx.)	Environ 40 kg (système complet avec platine)
Entretien	Nettoyage régulier des lentilles et des surfaces, maintenance par technicien agréé
Service après-vente	Contacter le représentant Leica local

FOIRE AUX QUESTIONS - STEEL EXPERT LEICA

Quels types d'inclusions l'acier peuvent être détectés par Leica Steel Expert ?

Le logiciel détecte six types d'inclusions non métalliques : les sulfures, les oxydes globulaires, les silicates, l'oxyde d'aluminium, les inclusions hétérogènes et les inclusions colorées de TiN.

Quelles normes internationales sont compatibles avec ce logiciel ?

Leica Steel Expert est compatible avec ASTM E45, DIN 50602 (méthodes K et M), JIS G0555 et prépare la future norme EN 10247. Tous les résultats peuvent être affichés simultanément selon ces normes.

Puis-je utiliser un microscope autre que Leica avec ce logiciel ?

Le logiciel est optimisé pour les microscopes automatisés Leica DM série (DM6000 M et DM15000 M) et les caméras Leica DFC. L'intégration avec d'autres marques n'est pas garantie.

Comment fonctionne le balayage automatique des échantillons ?

Le système utilise une platine à balayage motorisée pour déplacer l'échantillon. La mise au point est maintenue automatiquement. Plusieurs échantillons peuvent être placés et analysés en une seule session.

Quelle est la différence entre les modes Super utilisateur et Utilisateur standard ?

Le Super utilisateur peut définir les paramètres de mesure, les types d'inclusions et les seuils de classement. L'Utilisateur standard peut changer les échantillons, lancer les mesures et visualiser/archiver les résultats, sans modifier la configuration.

Est-il possible d'imprimer les résultats d'analyse ?

Oui, le logiciel permet d'archiver et d'imprimer les résultats, y compris les histogrammes, les données brutes et les classifications selon les normes.

Comment calibrer le système pour garantir la précision des mesures ?

Un coulisseau d'étalonnage de la longueur est fourni. L'étalonnage doit être effectué selon les instructions du logiciel, généralement en mode Super utilisateur.

Quels sont les prérequis matériels pour faire fonctionner Leica Steel Expert ?

Il nécessite un microscope Leica automatisé (droit ou inversé), une caméra Leica DFC280, une platine motorisée, un adaptateur C-mount (0,63x ou 0,70x) et un poste de travail avec Leica Application Suite (LAS).

Puis-je analyser plusieurs échantillons en une seule mesure ?

Oui, vous pouvez placer plusieurs échantillons sur la platine motorisée et lancer un balayage automatique de tous les champs définis. Le logiciel traite chaque échantillon individuellement.

Où trouver une assistance technique ou une formation pour Leica Steel Expert ?

Contactez votre représentant Leica local pour obtenir une assistance technique, une formation ou des mises à jour logicielles. Les coordonnées sont disponibles sur le site officiel de Leica.

MODE D'EMPLOI STEEL EXPERT LEICA

Logiciel d'analyse pour la détermination automatique et évoluée de la teneur en inclusions de l'acier.

Détermination automatique de la teneur en inclusions de l'acier

Leica Steel Expert est un programme logiciel très spécialisé pour la d , qui fonctionne dans un environnement fiable et renommé, le logiciel Leica Application Suite (LAS). La qualité de l'acier dépend fortement de la teneur en inclusions non métalliques générées pendant l'alliage et la fabrication de l'acier. Les méthodes traditionnelles qui permettent de caractériser manuellement les inclusions de l'acier au moyen de diagrammes de réseau associés aux normes internationales de détermination prennent beaucoup de temps et sont imprécises en raison de la nature ambiguë de ces normes qui laissent le champ libre à une interprétation subjective. Leica Steel Expert comble ces insuffisances en fournissant une puissante solution logicielle qui permet d'obtenir rapidement des résultats reproductibles et précis de la détermination automatisée de la teneur en inclusions des alliages en acier inoxydable.

Facteurs de qualité critiques

Du fait que les sidérurgistes doivent certifier la qualité de leurs aciers afin d'être compétitifs sur le marché international, Leica Steel Expert permet de vérifier jusqu'à six types différents d'inclusions non métalliques dans les alliages d'acier. Il est possible de détecter les sulfures, les oxydes globulaires, les silicates, l'oxyde d'aluminium et les inclusions hétérogènes ainsi que de reconnaître les inclusions colorées de TiN. De plus, comme la présence des réseaux internationaux oblige les fabricants à communiquer leurs résultats en fonction des normes internationales établies de façon à permettre la comparaison de la qualité de l'acier, Leica Steel Expert fournit une compatibilité totale avec la plupart des normes industrielles établies, dont ASTM E45, DIN 50 602 avec méthodes K et M, et JIS G0555. De plus, il est prêt pour la nouvelle norme EN10247 qui doit sortir prochainement. Grâce au caractère exhaustif de Leica Steel Expert, tous les résultats standard peuvent s'afficher simultanément pour une comparaison facile. De plus, ces résultats comparables peuvent être échangés entre différents laboratoires du monde entier. L'analyse d'imagerie automatisée fournie par Steel Expert signifie que toutes les conditions sont hautement reproductibles et objectives.

Aperçu des caractéristiques

• Solution facile à utiliser et fonctionnant dans l'environnement moderne Leica Application Suite.

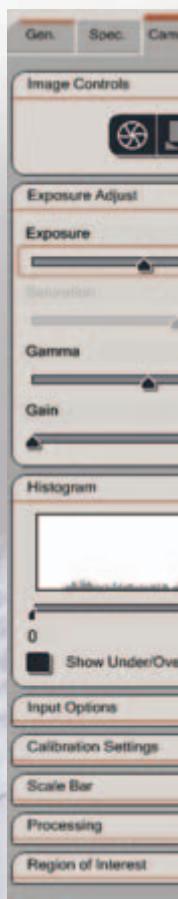

• Contrôle complet de toutes les conditions d'imagerie telles que les réglages du microscope et de la caméra pour l'obtention de mesures d'une reproductibilité très élevée.
• Intégration totale des microscopes entièrement automatisés de la série Leica DM et des caméras numériques Leica DFC.
• Classification des inclusions en six différentes classes.
• Données accessibles en tant que données brutes, traitées et sous forme d'histogramme.

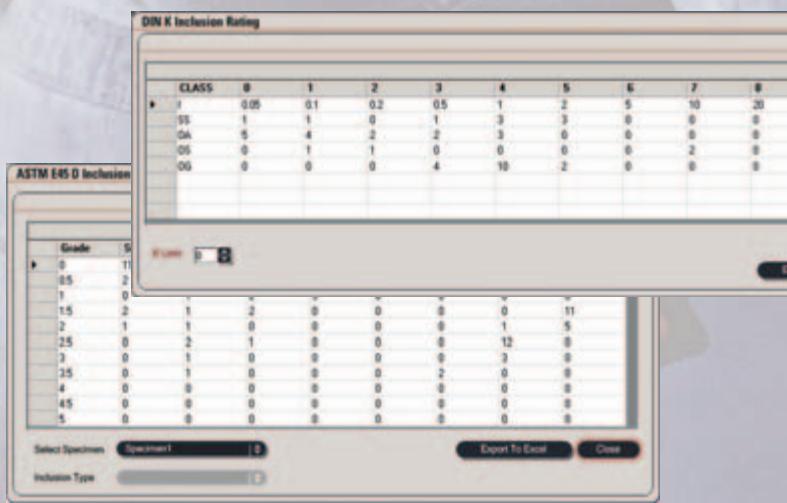

• Entièrement compatible avec les normes internationales telles qu'ASTM E45, DIN 50602 M et K, JK et JIS G 0555.
• Préparé pour la nouvelle norme européenne à partir de l'EN 10247.
• Possibilité de visualiser les résultats des mesures indépendamment du grossissement et d'afficher simultanément tous les résultats standard pour une comparaison facile.
• Contrôle complet des résultats de la mesure grâce au détecteur de la pire inclusion et du pire champ, avec options d'édition.

Détermination automatique de la teneur en inclusions de l'acier

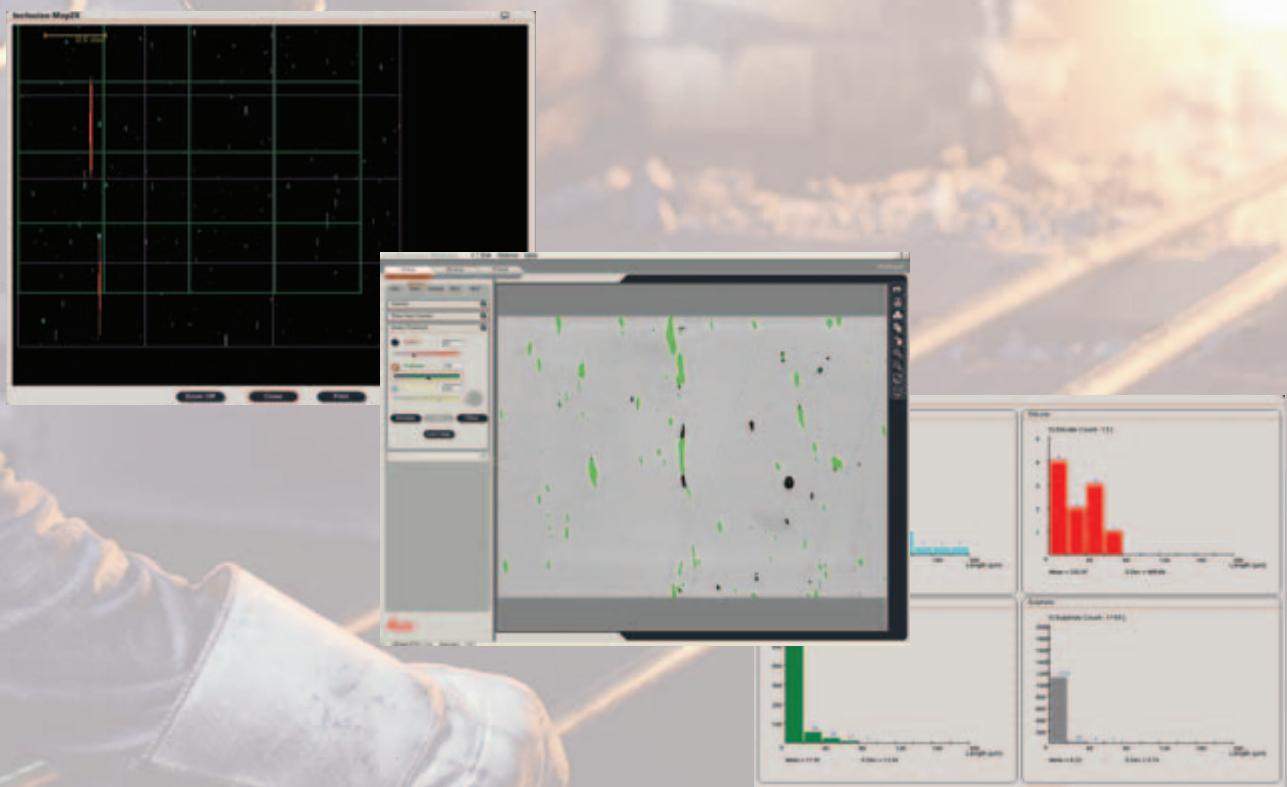

Les microscopes Leica automatisés à lumière droite ou inversée permettent d'inspecter facilement en fond clair des échantillons en acier poli. En combinaison avec Leica Steel Expert, il est possible d'effectuer un balayage et une mesure automatique de champs de taille arbitraire sur des échantillons individuels ou multiples qui sont placés sur la platine à balayage motorisée. L'option de mise au point prévue garantit que le ou les échantillons restent au point focal correct pendant chaque mesure automatisée. De plus, Leica Steel Expert fournit un unique mode d'affichage qui permet à l'utilisateur de surveiller la mesure et de contrôler que les différents types d'inclusion sont correctement identifiés.

Les inclusions non métalliques sont détectées et classifiées selon la valeur de gris (différenciation entre les inclusions de sulfure et d'oxyde) et par taille, forme et disposition (différenciation entre les types d'inclusion globulaire, silicate et aluminate). En fonction de la quantité et de la taille des différentes inclusions, une est générée pour l'acier, définissant sa qualité en relation avec les normes internationales. L'archivage et l'impression des résultats sont possibles. Pour contrôler la validité des résultats, particulièrement des pires champs ou des inclusions les plus grandes (qui ont le plus d'influence sur le classement final), il est possible de voir l'image en direct de ces champs et d'éliminer les artefacts.

La station de travail pour la de l'acier peut être combinée individuellement à différents composants système. Pour le segment haut de gamme, Leica Steel Expert est utilisable en association avec le microscope entièrement automatisé Leica DM6000 M et le microscope Leica DM15000 M à lumière inversée.

Options de spécifications du système

Nous sommes en mesure de vous proposer des options système qui répondent à vos exigences spécifiques concernant le débit d'échantillons, l'automatisation et le budget.

Matériel

• Microscope droit Leica DM6 4 × 4 Merzhaeuser et tableau de commande de la platine.
• Ou microscope inversé Leica DMI5000 M avec optique incidente, lentilles 5x, 10x et 20x , avec platine à balayage, mise au point motorisée et tableau de commande de la platine.
• Caméra numérique Leica DFC280. Leica Application Suite (LAS) avec logiciel d'application Leica Steel Expert.
• Adaptateur avec filetage C 0.63× ou 0.70×. Coulisseau d'étalonnage de la longueur.

Logiciel

Le logiciel est utilisable en deux modes avec différents niveaux d'autorisation, en relation avec les exigences spécifiques de l'assurance qualité :

Super utilisateur - Droit de définir les paramètres de mesure et les types d'inclusion à mesurer, les valeurs limites pour le classement des champs du diagramme, ainsi que toutes les fonctions accessibles à l'utilisateur standard. Utilisateur standard - Droit de changer les échantillons, d'entrer les données spécifiques de la mesure, de régler l'image, de faire la mise au point, de démarrer la mesure, d'archiver et d'imprimer les données, de contrôler la validité des résultats en utilisant l'option de détection du pire champ et de la pire inclusion.

Pour avoir un complément d'information, veuillez contacter votre représentant Leica :
