ET8934 - Radiateur électrique SOLAC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ET8934 SOLAC au format PDF.
| Type de produit | Radiateur électrique radiant |
| Marque | SOLAC |
| Modèle | ET8934 |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Puissance | 2000 W (estimation) |
| Dimensions approximatives (L x H x P) | 800 x 500 x 100 mm |
| Poids approximatif | 10 kg |
| Modes de fonctionnement | Confort, Économique, Antigel, Programmation hebdomadaire |
| Plage de température - Confort | 5 - 35 °C |
| Plage de température - Économique | 5 - 31,5 °C (max 3,5 °C sous Confort) |
| Plage de température - Antigel | 5 - 15 °C |
| Affichage | LCD avec rétroéclairage bleu |
| Contrôle | Panneau de commande tactile avec touches +, -, PROG, modes |
| Programmation hebdomadaire | Oui, réglage par créneaux horaires pour chaque jour |
| Blocage des touches (sécurité enfants) | Oui, appui simultané + et - pendant 3 secondes |
| Protection contre la surchauffe | Oui (intégrée, ne pas couvrir) |
| Montage mural | Oui, supports fournis (5 vis + chevilles) |
| Pieds au sol | Accessoire non fourni, disponible en option |
| Nettoyage | Chiffon doux et humide, aspirateur pour dépoussiérer |
| Accessoires fournis | 2 supports supérieurs, 1 support inférieur, 5 vis + 5 chevilles, vis M5x20 |
FOIRE AUX QUESTIONS - ET8934 SOLAC
Questions des utilisateurs sur ET8934 SOLAC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radiateur électrique au format PDF gratuitement ! Retrouvez votre notice ET8934 - SOLAC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ET8934 de la marque SOLAC.
MODE D'EMPLOI ET8934 SOLAC
Émetteurs thermiques
Heizstrahler
Emissores térmicos
Emitter ciepła
Tepelný žiarič
Topidla
INSTRUCCIONES DE USO
INSTRUCTIONS FOR USE
MODE D'EMPLOI
GEBRAUCHSANLEITUNG
INSTRUÇÕES DE USO
INSTRUCJA OBSLUGI
NÁVOD NA POUZITIU
NÁVOD K POUZITÍ
- Lisez attentivement ce mode d'emploi avant d'utiliser l'appareil.
- Ce manuel fait partie du produit. Conservez-le dans un lieu sûr afin de pouvoir le consulter ultérieurement.
- Retirez tous les sachets en papier ou en plastique, les films plastique, les cartons et les autocollants éventuels qui ont été apposés dans ou sur l'appareil afin de le protéger pendant le transport ou pour sa promotion.
- Veillez à ce que les enfants ne jouent pas avec cet appareil.
- Il est recommandé de ne pas laisser cet appareil à la portée de personnes (y compris d'enfants) ayant un handicap physique, sensitif ou mental, ni par des personnes ne disposant pas de l'expérience ou des connaissances nécessaires, à moins que la personne responsable de leur sécurité les supervise ou leur apporte des instructions concernant l'utilisation de l'appareil.
- Ne modifiez ni ne réparez jamais l'appareil. Si vous constatez une anomalie sur le câble ou sur une autre partie de l'appareil, ne l'utilisez pas et amenez-le à un centre de service technique agréé.
- N'utilisez pas de pièces ni d'accessoires non fournis ou recommandés par SOLAC.
- Avant de brancher l'appareil au réseau électrique, vérifiez que la tension indiquée correspond bien à celle de votre logement.
- Cet appareil n'est pas conçu pour être utilisé à l'extérieur.
- Éloignez votre émetteur de matières inflammables (colles, rideaux, tapis, etc.).
L'appareil ne doit en aucun cas être couvert par des vêtements, récipient ou tout autre objet ni être placé sous une armoire ou tout autre obstacle à la circulation de l'air chaud.
Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage. N'utilisez pas l'émetteur thermique pour sécher des vêtements.
- La pose de l'émetteur thermique doit être choisie correctement et être réalisée conformément aux normes.
- Ne pas installer l'appareil au-dessous d'une prise de courant.
L'appareil ne doit pas être installé dans des lieux où il existe un risque d'éclaboussures (à proximité de baignoires, lavabos, douches, piscines, etc.).
- Ne faites pas fonctionner l'appareil avec le cordon d'alimentation enroulé.
- Si le cordon d'alimentation est endommagé, ne mettez pas l'appareil en fonctionnement. Afin d'éviter des risques, seul le Service d'Assistance Technique pourra remplacer ce cordon.
- L'appareil doit être installé de sorte que les interrupteurs, thermostats, prise de branchement mobile ne puissent pas être touchés directement ou indirectement par une personne qui se trouve dans la baignoire ou sous la douche.
- Afin d'éviter l'odeur de neuf de l'appareil, lors de sa première utilisation allumez l'émetteur et laissez-le fonctionner à la température la plus élevée pendant 2 heures.
Attention ! Lorsque vous souhaitez vous débarrasser de l'appareil, ne le jetez JAMAIS à la poubelle, mais rendez-vous à un POINT PROPRE ou de récupération de déchets le plus proche de votre domicile pour son traitement postérieur. Vous contribuerez ainsi à la protection de l'environnement.

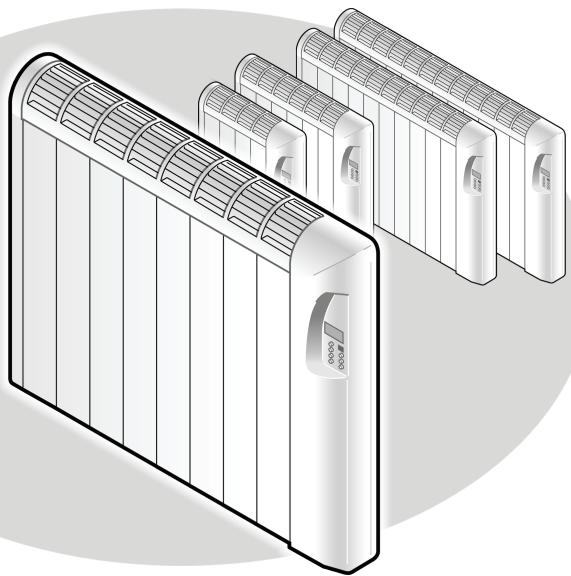

2 Principaux éléments
1 Corps émetteur
2 Supports supérieurs mur (2 unités)
3 Support inférieur mur
4 Vis + chevilles de fixation au mur (5 unités + 5 unités) ; vis support inférieur M5X20
5 Orifices de fixation de l'émetteur
6 Pieds (ACCESSOIRE NON FOURNI)
Viseurs et télécommandes
7 Interrupteur marche/arrêt
8 Écran LCD
9 Bouton de programmation PROG
10 Bouton +
11 Bouton -
12 Bouton de mise en marche
13 Bouton mode confort
14 Bouton mode économique
15 Bouton mode antigel
3 Instructions de montage
Dans la mesure du possible, installer l'émetteur sur un mur près d'une fenêtre mais en aucun cas dans une zone de ventilation.
Installez l'émetteur en respectant les distances de sécurité indiquées, par rapport au mur ou à tout autre obstacle (fig. 1).
Montage sur un mur
1 Approchez l'émetteur du mur. Marquez, à l'aide de deux bandes de ruban adhésif, la position qu'occupera l'émetteur (fig. 2).
2 Marquez la position des 4 orifices à percer pour la fixation des supports supérieurs (fig. 3).
3 Percez les 4 orifices et placez les chevilles fournies (fig. 4).
Dimensions des orifices : 6 mm de diamètre X 30 mm de profondeur.
4 Fixez les supports supérieurs (2) au mur à l'aide des vis fournies (fig. 5).
5 Fixez le support inférieur (3) à l'émetteur, en fixant la vis fournie (M5X20) dans l'orifice circulaire.
i Fixez le support (3) au bord du renflement central (fig. 6).
6 Accrochez l'émetteur par les supports supérieurs (2). Pour ceci, insérez les onglets de fixation des supports supérieurs aux orifices de fixation de l'émetteur (5) (fig. 7).
Assurez-vous que l'émetteur reste en position horizontale.
7 L'émetteur est désormais fixé. Marquez au mur la position où il faudra percer l'orifice pour fixer le support inférieur.
8 Percez le trou au mur et placez la cheville fournie (si nécessaire, retirez l'émetteur pour travailler plus librement et fixez-le à nouveau à la fin de l'opération).
Dimensions de l'orifice : 6 mm de diamètre X 30 mm de profondeur.
9 Fixez le support inférieur (3) au mur à l'aide de la cheville et de la vis (fig. 8).
Pour monter l'appareil sur un mur de briques recouvert de plâtre, utilisez les vis et les chevilles fournies ; pour d'autres types de surfaces, renseignez-vous auprès du vendeur spécialisé.
Montage des pieds (accessoire NON fourni)
Si vous souhaitez que l'émetteur soit posé au sol plutôt que d'être fixé au mur (fig. 9):
1 Retournez l'émetteur de sorte que la base soit tournée vers le haut.
2 Placez les pieds (6) sur les plaques de support.
Les orifices du pied doivent coïncider avec les orifices de la plaque de support.
3 Placez les vis à papillon pour fixer les pieds aux plaques de support.
4 Écran LCD
Plusieurs symboles sont présentés sur l'écran selon le mode choisi (fig. 10):
A Blocage
B Programmation (jours de la semaine)
C Mode confort
D Mode économique
E Fonction antigel
F Température/Heure
G Programmation (heures de la journée)
H Résistance en fonctionnement
5 Mode de fonctionnement
1 Branchez l'appareil.
2 Actionnez l'interrupteur marche/arrêt (7).
L'écran s'allume sur fond bleu. Tous les icônes de l'écran clignotent et disparaissent au bout de quelques secondes. L'écran indique la température ambiante.
3 Appuyez sur le bouton de mise en marche (12).
À l'allumage de l'émetteur thermique, le microprocesseur lit la mémoire interne de l'appareil pour charger les derniers mode et température sélectionnés par l'utilisateur.
Durant le fonctionnement de l'appareil, l'écran indique la température ambiante et le mode de fonctionnement sélectionné (fig. 11).
i L'icône ( ### ) est allumé tant que la résistance fonctionne.
Dès que la température désirée est atteinte, le senseur a besoin de 2 minutes pour réaliser la vérification de la température ambiante, temps pendant lequel l'émetteur continuera de fonctionner.
Sélection du mode
Il existe quatre modes de fonctionnement : Confort, Économique, Antigel et Programmation.
1 Appuyez sur le bouton Confort (13) si vous souhaitez passer en mode Confort.
i Le symbole Confort (*) est visible.
2 Appuyez sur le bouton Économique (14) si vous souhaitez passer en mode Économique.
i Le symbole Économique (☐) est visible.
3 Appuyez sur le bouton Antigel (15) si vous souhaitez passer en mode Antigel.
i Le symbole Antigel (*) est visible.
4 Appuyez sur le bouton PROG (9) pendant quelques secondes si vous souhaitez que l'émetteur fonctionne selon le programme hebdomadaire choisi (fig. 12).
Si l'émetteur n'est pas reprogrammé, il fonctionnera selon le programme enregistré par défaut.
5 Pour quitter ce mode de programmation, appuyez une fois sur le bouton PROG (9) : l'appareil se placera sur le dernier mode sélectionné (confort, économique ou antigel).
Ajustement de la température en mode confort, économique et antigel
1 Choisissez le mode de travail souhaité : confort, économique ou antigel, au moyen des boutons (13), (14) et (15).
2 Appuyez une fois sur le bouton « + » ou « - », si vous souhaitez visualiser la température programmée.
3 Appuyez à nouveau sur les boutons « + » ou « - » pour augmenter ou diminuer la température souhaitée pour chaque mode.
La température varie à raison de 0,5 °C à chaque pulsation.
i Lorsque vous choisissez la température, le symbole de degré centigrade clignote jusqu'à la fin de la sélection.
4 Après quelques secondes sans aucune pulsation, la température sélectionnée est mémorisée.
- Gamme de températures en mode confort : 5 – 35° C
- Gamme de températures en mode économique : 5 - 31,5° C (le maximum de cette gamme sera toujours de 3,5° C en dessous de la température indiquée pour le mode confort).
- Gamme de températures en mode antigel : 5 - 15° C
6 Programmation
1 Appuyez une fois sur le bouton PROG (9) pour passer au mode programmation.
Mise à l'heure de l'horloge (fig. 13)
Il est nécessaire de mémoriser l'heure actuelle pour que l'émetteur commence à travailler au moment souhaité.
Réalisez l'ajustement de l'heure. Les deux premiers chiffres clignotent.
1 Appuyez sur « + » et « - » pour sélectionner l'heure actuelle.
2 Appuyez sur le bouton PROG (9) pour confirmer l'heure.
i L'heure est mémorisée. Réalisez l'ajustement des minutes.
3 Appuyez sur « + » et « - » pour sélectionner les minutes.
4 Appuyez sur le bouton PROG (9) pour confirmer les minutes.
Les minutes sont mémorisées. Réalisez l'ajustement du jour.
Réglage du jour de la semaine (fig. 14)
Il est nécessaire de mémoriser le jour de la semaine où nous sommes pour que l'émetteur commence à travailler le jour prévu.
Le symbole des 7 jours de la semaine est visible, avec le premier jour de la semaine sélectionné.
1 Appuyez sur les boutons « + » et « - » pour vous déplacer parmi les jours de la semaine, jusqu'à ce que vous soyez situé sur le numéro du jour de la semaine où vous vous trouvez. Exemple : Lundi = 1, mardi = 2, mercredi = 3, etc.).
2 Appuyez sur le bouton PROG (9) pour confirmer le jour actuel de la semaine.
i le numéro du jour de la semaine est mémorisé.
En cas de panne d'électricité, il faudra régler à nouveau l'heure et le jour de la semaine.
Mémorisation séquence de fonctionnement (fig. 15)
Si vous ne personnalisez pas le fonctionnement, l'émetteur travaillera selon la séquence enregistrée par défaut.
i Sélectionnez le premier jour de la semaine et effectuez sa programmation.
1 Choisissez le mode de fonctionnement souhaité pour chaque frange horaire. Pour cela : Placez-vous sur la frange horaire souhaitée. Appuyez sur le bouton de mode de votre choix : confort (13), économique (14) ou antigel (15).
i Représentation mode confort : I
Représentation mode économique : I
Représentation mode antigel : Espace vide
2 Appuyez sur le bouton « + » pour confirmer la sélection et passer à la frange horaire suivante.
3 Appuyez sur le bouton « - » si vous souhaitez revenir en arrière dans les intervalles horaires.
Le symbole clignotant est celui qui est en attente de confirmation.
Il convient de répéter l'opération pour les 24 heures de la journée.
4 Appuyez sur le bouton PROG (9) pour passer au jour suivant.
5 Appuyez sur le bouton PROG (9) à l'issue de la programmation des sept jours de la semaine si vous souhaitez que la séquence de travail mémorisée soit activée.
L'émetteur fonctionnera alors selon le programme mémorisé. Pour que la programmation sélectionnée soit exécutée, l'émetteur doit rester branché, en mode programmation.
Assurez-vous que l'émetteur commence à fonctionner le jour et à l'heure souhaités. Si ce n'était pas le cas, réglez à nouveau le jour et l'heure.
6 Pour passer à un autre mode de travail, appuyez à nouveau sur le bouton PROG (9).
7 Blocage des touches
L'utilisateur peut s'assurer que personne ne modifiera la programmation réalisée en bloquant les touches de contrôle. Cette fonction est très utile pour des bâtiments publics ou pour limiter l'accès aux enfants.
1 Appuyez pendant au moins 3 secondes, en même temps, les boutons « + » et « - ».
Le boîtier de commande reste inactif et le symbole de blocage apparaît sur l'écran (A).
2 Pour débloquer le système, répétez l'opération.
Le boîtier de commande est á nouveau actif et le symbole de blocage disparaît de l'écran.
Si le panneau de contrôle n'est pas sollicité pendant au moins 10 minutes, il sera bloqué automatiquement.
8 Nettoyage et entretien
Veillez à ce que l'émetteur soit débranché et laissez-le refroidir si vous venez de l'utiliser.
- Pour le nettoyer, utilisez un chiffon doux et humide. N'utilisez pas de dissolvants ou de produits nettoyants abrasifs. Si nécessaire, utilisez un aspirateur pour retirer la poussière de l'émetteur.
