Type de produit	Spectrophotomètre portatif (spectrocolorimètre)
Marque	Minolta (Konica Minolta)
Modèle	CM600D
Dimensions (L x H x P)	73 x 211,5 x 107 mm
Poids	Environ 550 g (sans étalon blanc ni piles)
Alimentation	Adaptateur secteur, 4 piles alcalines AA ou 4 batteries rechargeables Ni-MH (AA)
Autonomie	Environ 2000 mesures (piles alcalines ou batteries Ni-MH, à 23°C, intervalle 10 s)
Géométrie de mesure	di:8° (SCI) et de:8° (SCE) simultanément, conforme CIE, ISO, DIN, ASTM, JIS
Sphère d'intégration	Diamètre ø40 mm
Détecteur	Double barrette de photodiodes au silicium (2 x 36 éléments)
Gamme spectrale	400 nm à 700 nm, résolution 10 nm
Source lumineuse	Lampe au xénon pulsé (avec filtre UV)
Temps de mesure	Environ 1 seconde
Zone de mesure	MAV : ø8 mm (éclairage ø11 mm)
Répétabilité	Réflectance : écart-type <0,1% ; chromaticité : ΔE*ab <0,04
Accord inter-instrument	ΔE*ab <0,2 (MAV/SCI, à 23°C)
Afficheur	Écran TFT couleur LCD, 6 cm (2,36 pouces)
Interface	USB 1.1 ; Bluetooth® Classe 1 (portée 100 m)
Capacité mémoire	4000 échantillons, 1000 références
Fonctions principales	Mesure couleur, écarts, graphiques, vignettes couleur, recherche de référence, tolérance
Entretien et nettoyage	Nettoyer la sphère et l'objectif avec un chiffon doux non pelucheux. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement les alimentations spécifiées. Lire le manuel avant utilisation.
Pièces détachées et réparabilité	Contacter votre représentant Konica Minolta Sensing pour toute réparation ou pièce.

FOIRE AUX QUESTIONS - CM600D MINOLTA

Comment calibrer le CM600D ?

Pour calibrer, utilisez l'étalon blanc fourni. Placez-le sur la tête de mesure et suivez les instructions à l'écran. Le calibrage est recommandé avant chaque série de mesures ou après changement d'illuminant.

Quelle est la différence entre le CM600D et le CM700D ?

Le CM700D dispose de deux ouvertures interchangeables (ø8 mm et ø3 mm) tandis que le CM600D n'a qu'une ouverture fixe de ø8 mm. Le CM700D offre ainsi plus de flexibilité pour les petites zones.

Comment mesurer avec la réflexion spéculaire incluse ou exclue ?

L'appareil mesure simultanément les modes SCI (réflexion spéculaire incluse) et SCE (exclue). Vous pouvez afficher l'un ou l'autre dans les résultats. Utilisez SCI pour évaluer la couleur sans influence de la brillance, SCE pour simuler la perception visuelle.

Quelle est la portée du Bluetooth ?

Le Bluetooth Classe 1 offre une portée allant jusqu'à 100 mètres en champ libre. La connexion est bidirectionnelle, permettant le transfert de données vers un PC ou une imprimante sans fil.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser 4 piles rechargeables Ni-MH de type AA (2300 mAh recommandées). L'autonomie est d'environ 2000 mesures, similaire aux piles alcalines.

Comment transférer les données vers un PC ?

Vous pouvez utiliser la connexion USB (câble fourni) ou le Bluetooth. Les données sont exportables via le logiciel fourni. Activez la communication sans fil dans le menu.

Que faire en cas de message d'erreur à l'écran ?

Consultez le manuel pour les codes d'erreur. Les causes courantes incluent un calibrage incorrect, une batterie faible ou une obstruction optique. Réalisez un nouveau calibrage ou vérifiez l'état des piles.

Comment nettoyer la sphère d'intégration ?

Nettoyez délicatement la sphère et la fenêtre optique avec un chiffon doux non pelucheux. N'utilisez pas de produits chimiques. Évitez de toucher la surface interne de la sphère.

Quelle est la procédure de mesure standard ?

1. Allumez l'appareil. 2. Calibrez avec l'étalon blanc. 3. Sélectionnez l'illuminant et l'observateur. 4. Placez l'instrument sur l'échantillon et appuyez sur le bouton de mesure. 5. Les résultats s'affichent à l'écran.

Comment interpréter les écarts de couleur affichés ?

L'écran peut afficher ΔE*ab (CIE1976), ΔE*94, ΔE00 ou CMC. Une valeur ΔE*ab <1 est généralement considérée comme non perceptible. Des vignettes couleur et graphiques aident à visualiser l'écart.

MODE D'EMPLOI CM600D MINOLTA

Une Nouvelle Génération de Spectrocolorimètres

Combinant Liaison Sans Fil et Ecran Couleur LCD

Une génération de spectrocolorimétres compacts et légers intégrant de nouvelles technologies pour un parfait traitement des informations!

Le contrôle qualité objectif de la couleur à l'aide d'un instrument a prouvé sa fiabilité. Il propose des technologies pour tous les produits pour lesquels la couleur est un critère essentiel d'appréciation de la qualité comme la peinture, les matières plastiques, l'automobile, l'électroménager, la céramique, le textile, les cosmétiques et bien d'autres industries. De plus, les relations entre les différents acteurs du marché - producteurs, assembleurs, acheteurs - rendent nécessaire et essentielle la communication précise de la couleur dans un monde de plus en plus coloré.

La nouvelle génération de spectrocolorimétres portables Konica Minolta procure une simplicité d'utilisation sans précédent et une parfaite gestion de l'information par intégration de nouvelles technologies, par une ergonomie idéale et en appliquant notre savoir-faire Konica Minolta légendaire dans le domaine de l'optoélectronique et du traitement du signal. Les modèles CM-700d et CM-600d sont particulièrement indiqués pour la Recherche et Développement et le Contrôle Qualité en apportant une solution extrêmement souple et pratique alliée à de performances.

Mesurer en toute circonstance!

Avec le CM-700d et le CM-600d, vous mesurez où vous voulez tous les types d'échantillons! La forme étudiée de la tête de mesure permet un positionnement précis sur la zone à analyser. Les surfaces concaves deviennent aujourd'hui chiffrables. Avec seulement 550g, les CM-700d et CM-600d sont les instruments de leur classe les plus légers du marché procurant une portabilité extrême lors de mesures sur site. Afin de s'adapter à la taille de l'échantillon à étudier, le modèle CM-700d propose deux ouvertures interchangeables de Ø8 mm et Ø3 mm.

Communicateur sans fil

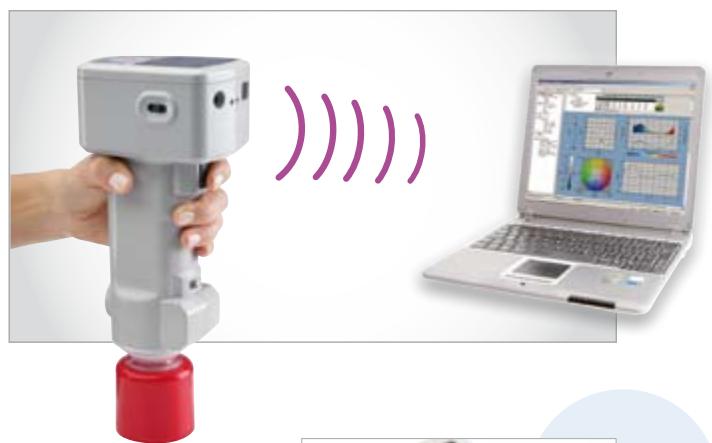

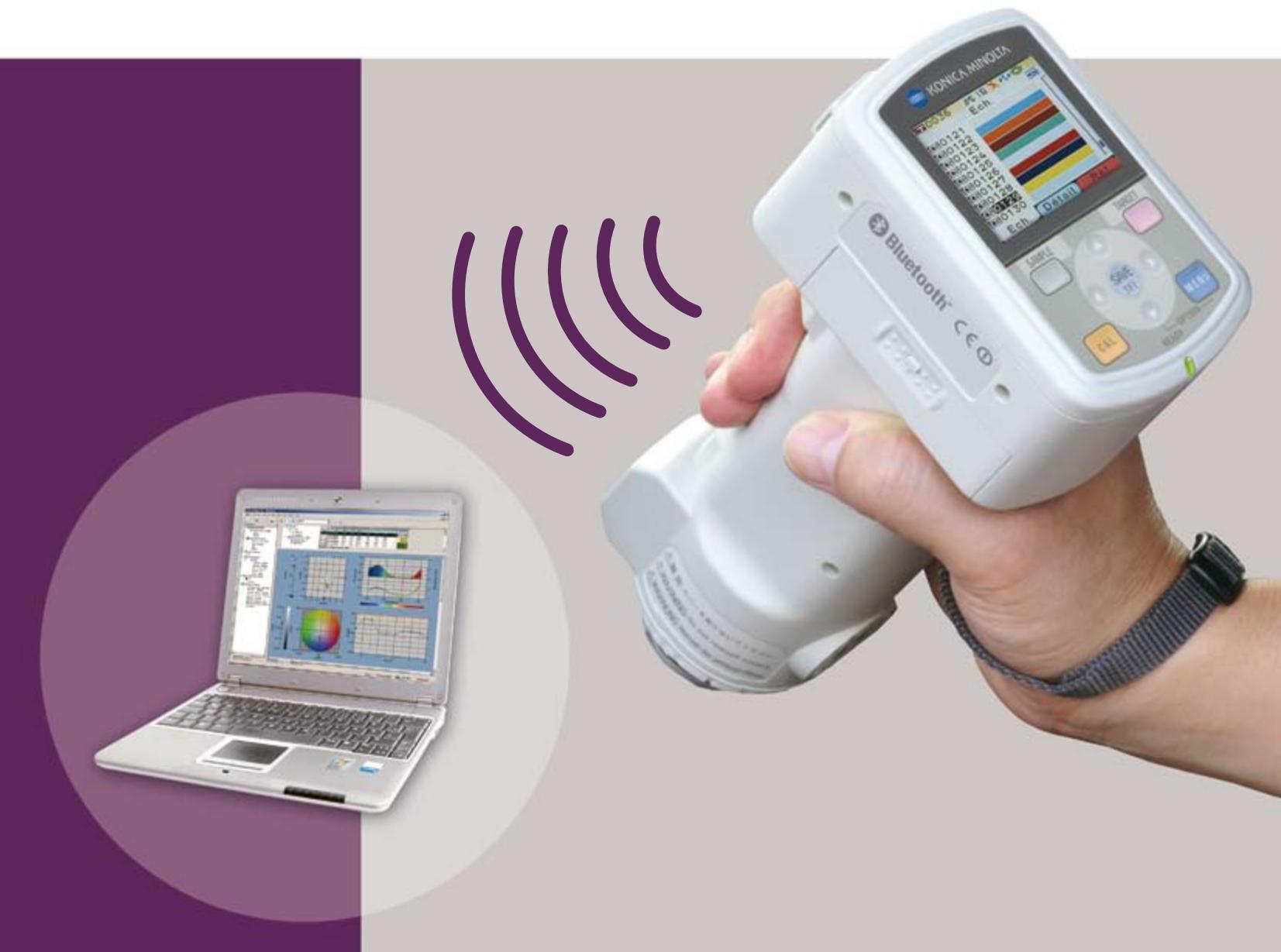

Les CM-700d et CM-600d sont les premiers instruments de mesure de la couleur à échanger les données sans liaison filaire avec un PC ou une imprimante en utilisant la technologie Bluetooth° classe 1. Cette fonctionnalité apporte une nouvelle dimension en termes de liberté et mobilité aux opérations de mesure de la couleur en production, en supprimant les enchevêtrements de fils et câbles de connexion. La communication Bluetooth° de ces nouveaux appareils permet de dialoguer de manière bidirectionnelle et sans fil jusqu'à une distance de 100 mètres. En mode station, la connexion filaire via un port USB peut aussi être utilisée.

Appréhender la couleur en couleur!

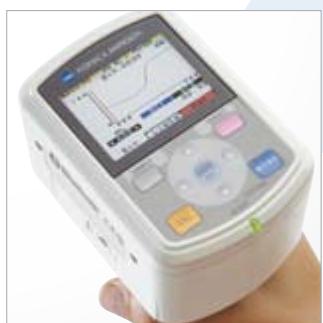

Les CM-700d et CM-600d sont les premiers instruments de mesure de la couleur à intégrer un écran couleur LCD, améliorant grandement la lecture et la perception des informations. Le contraste élevé de l'écran TFT de 6 cm (2.36 pouces) permet d'afficher les données colorimétriques et les graphiques avec finesse et détail. L'affichage de vignettes simulant la couleur pour exprimer les écarts ou la métamération est aussi possible afin d'obtenir rapidement une indication visuelle.

Très simple d'utilisation!

Les CM-700d et CM-600d définissant aujourd'hui de nouveaux standards de simplicité d'utilisation et d'intuitivité.

Cinq boutons dédiés aux opérations principales et des menus affichés en 6 langues procurant une simplicité de navigation à travers les fonctions. La capacité de mémorisation offre la possibilité aux opérateurs de stocker jusqu'à 1000 références et 4000 échantillons. La fonction Récurrence Automatique apporte une solution de recherche automatique de la référence la plus proche de l'échantillon.

Écran couleur LCD haute lisibilité!

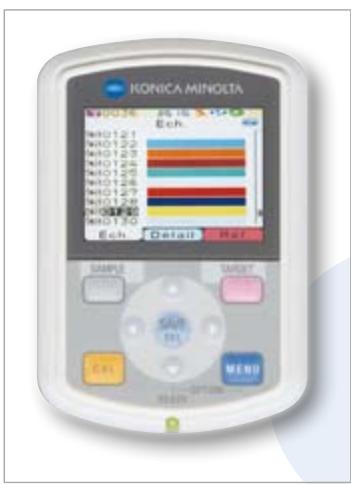

De nombreuses informations sont affichées pour une meilleure compréhension. Les teintes mesurées sont représentées sous forme de vignettes colorées sur l'écran LCD, une fonctionnalité très pratique pour juger du degré d'écart de couleur ou pour simplement rechercher une teinte.

Courbe spectrale

Vignette colorée

Graphique d'écart de couleur

Au-delà de vos exigences!

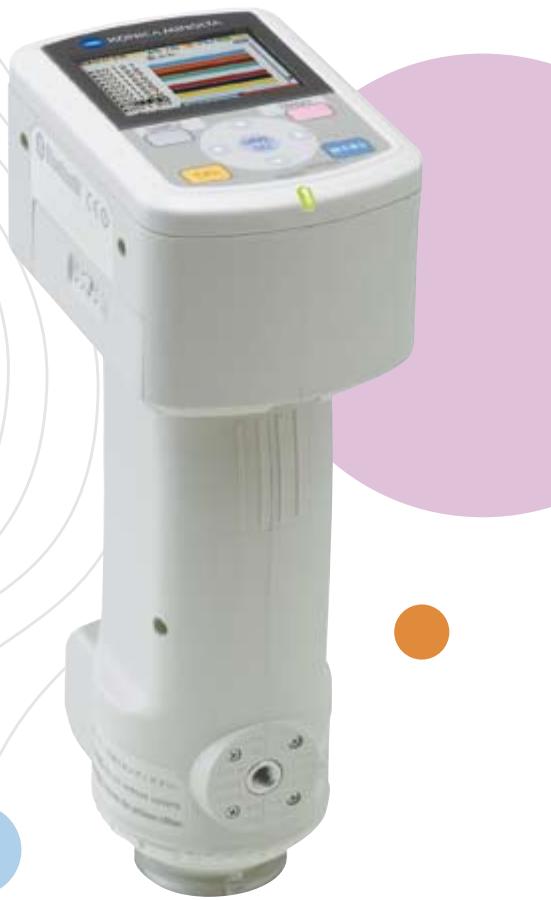

En plus de toutes ces avancées technologiques, les deux modèles apportent une liste de caractéristiques et de fonctions que vous êtes en droit d'exiger de la part du leader et pionnier de l'instrumentation portable de mesure de la couleur:

1. Géométrie à sphère d'intégration avec analyses Réflexion Spéculaire Incluse et Exclue simultanées (di: 8° et de: 8°)
2. Illumination puissante par flash à arc xénon pour un maximum de précision même sur les teintes sombres et saturées
3. Un degré d'accord inter instrument et inter modèle élevé, essentiel pour une communication couleur globale
4. Lechiox parmi 3 types d'alimentations électriques : piles sèches (AA), batteries rechargeables (AA) ou adaptateur secteur pour un maximum de souplesse
5. Mise en veille automatique pour prolonger l'autonomie du système

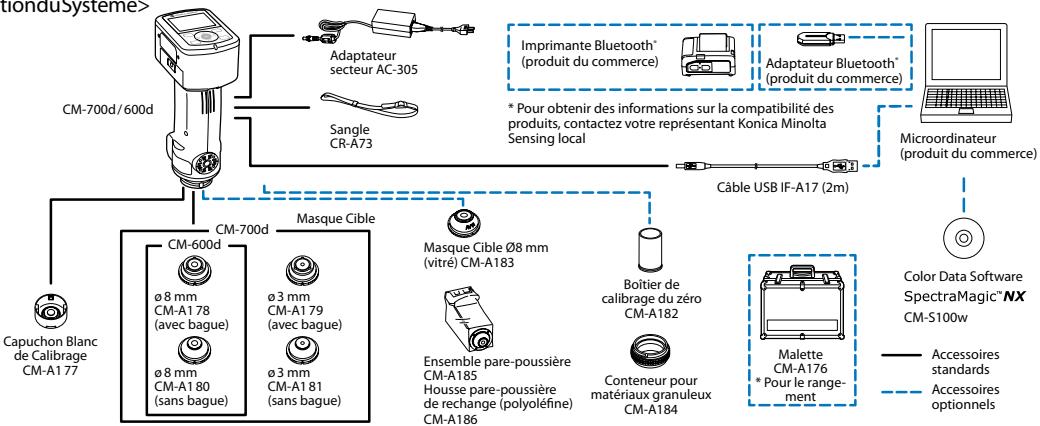

Spécifications principales

Modèle	CM-700d	CM-600d
Système déclairage/observation	Eclairage diffus, angle de visée à 8°, réflexion spéculaire incluse SCI (di:8°), réflexion spéculaire exclue SCE (de:8°) ou simultanée automatique SCI/SCE (conforme aux recommendations et normes CIE No.15, ISO 7724/1, DIN5033 partie 7,ASTME 1164,et JIS Z 8722)
Taille de la sphère d'intégration	ø 40 mm
Détecteur	Double barrette de photodiodes au silicium (2 x 36 éléments)
Séparation spectrale	Réseau de diffraction
Gamme spectrale	400 nm à 700 nm
Résolution spectrale	10 nm
Mi-largeur de bande	Env. . 10 nm
Gamme photométrique	0 à 175%. Résolution d'affichage: 0.01%
Source lumineuse	Lampe au xénon pulsed (avec filtre UV)
Temps de mesure	Env. 1 seconde
Intervalle minimum entre les mesures	Env. 2 secondes (en mode SCI ou SCE)
Autonomie	Avec piles alcalines sèches: environ 2000 mesures. Avec batteries rechargeables Nickel-Métal (2300mAh): environ 2000 mesures.* Mesures effectuées à intervalles de 10 secondes en SCI ou SCE à 23°C.
Zone de mesure/éclairage	MAV: Ø8 mm/Ø11 mm SAV: Ø3 mm/Ø6 mm* Interchangeable par remplacement du masque et sélection du positionnement de la lentille	MAV: Ø8 mm/Ø11 mm
Répétabilité	Réfluctance spectrale: écart-type inférieur à 0.1%. Chromaticité: écart-type inférieur à △E*ab 0.04* Àprous avoir calibré l'appareil, 30 mesures de la céramique blanche à intervalles de 10 secondes
Accord inter instrument	△E*ab inférieur à 0.2 (MAV/SCI)* Détermination à l'aide de 12 céramiques de couleur BCRA Série II et comparaison avec des valeurs mesurées avec l'instrument étalon, à 23°C
Nombre d'analyses lors de mesures moyennées	1 à 10 (Moyenne autofatique), 1 à 30 (Moyenne manuel)
Afficheur	Ecran TFT couleur LCD, 6cm (2.36 pouces)
Interface	USB1.1; Bluetooth* standard version 1.2*
Observateur	2° (CIE 1931) ou 10° (CIE 1964)
Illuminant	A, C, D50', D65', F2, F6, F7, F8, F11, F12 (Evaluation possible sous 2 illuminants simultanément)
Données affichées	Valeurs spectrales, courbe spectrale; valeurs colorimétriques; écarts colorimétriques; graphique d'écarts; message d'acceptation/rejet; vignette pseudo couleur; message de tendance colorée
Espaces colorimétriques	L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, et expression des écarts dans ces espaces, Munsell
Données colorimétriques	MI, WI(ASTM E313-73/E313-96), YI(ASTM E313-73/ASTM D1925), ISO Brightness (blancheur ISO), brilliance à 8°
Unités colorimétriques	△E*ab (CIE1976), △E*94 (CIE1994), △E00 (CIE 2000), CMC (I: c)
Capacité de mémorisation	4000 échantillons, 1000 références
Tolerances pour évaluation	Les tolérances sont applicables aux données d'écarts colorimétriques, écarts globaux, et aux indices
Alimentation	Adaptateur secteur; 4 piles alcalines sèches AA; 4 batteries rechargeables Nickel-Métal
Dimensions (L x H x P)	73 x 211.5 x 107 mm
Poids	Environ 550 g (sans étalon blanc ni piles)
Conditions d'utilisation	5 à 40°C; moins de 80% d'humidité relative sans condensation
Conditions de stockage	0 à 45°C; moins de 80% d'humidité relative sans condensation

Precautions de securite

Afin d'utiliser correctement et en toute sécurité cet appareil, lisez attentivement son manuel d'utilisation. N'utilisez jamais d'autres sources d'alimentation que celles indiquées car un risque d'incendie ou d'électrocution peut être provoqué.

Les caractéristiques et illustrations sont sujettes à modification sans préavis.

Pour toute question relative aux spécifications, contactez votre représentant KONICA MINOLTA SENSING local.
