MODE D'EMPLOI CM-5 MINOLTA

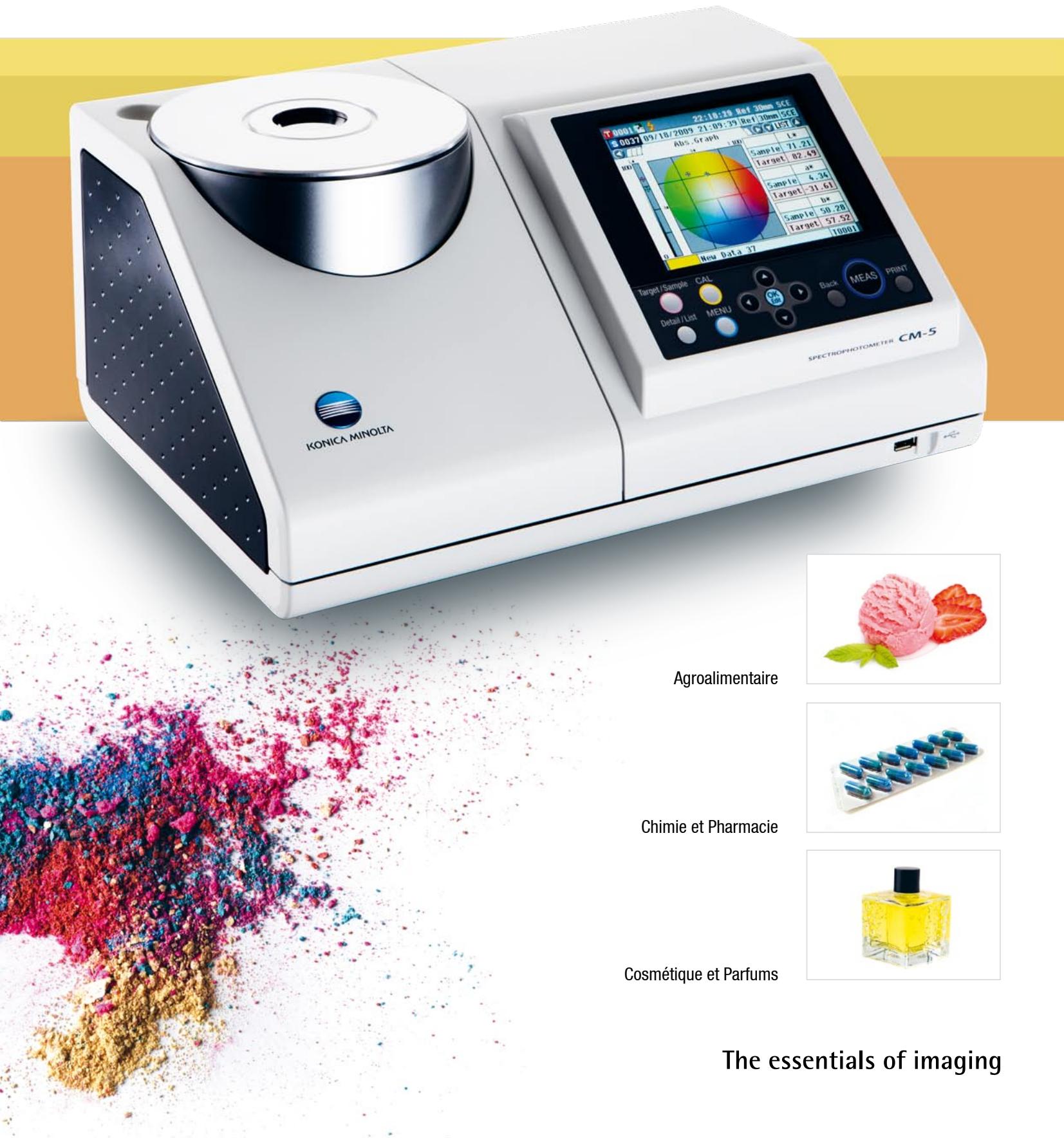

Spectrophotomètre CM-5 Le Spectrophotomètre de laboratoire autonome et polyvalent Agroalimentaire Chimie et Pharmacie Cosmétique et Parfums CM-5 Le spectrophotomètre CM-5 , simplicité d’utilisation et polyvalence Dans le domaine agroalimentaire, les parfums, les boissons, les produits chimiques, pharmaceutiques ou cosmétiques, la mesure de couleur est particulièrement exigeante de par l’extrême diversité de forme et d’état des échantillons, allant du solide au liquide, d’une forme pulvérulente aux granulés en passant par les pâtes et les liquides, d’aspect opaque ou translucide et évidemment transparent. Un instrument qui couvre l’ensemble de ces applications se doit donc d’être multi-fonctionnel mais aussi ergonomique, nécessitant un temps minimal de préparation d’échantillons aussi bien dans un environnement de laboratoire que de production. Le nouveau Konica Minolta CM-5 offre la simplicité et souplesse d’utilisation exigées pour ces applications avec son design de « tout en un ». Un instrument polyvalent couvrant toutes vos applications Le design du spectrophotomètre permet une mesure en face supérieure pour les solides. Il suffit de placer l’échantillon sur l’appareil et d’appuyer sur le bouton de mesure. Les masques de mesures de 30, 8 et 3 mm permettent une adaptation parfaite aux différentes tailles d’échantillons. Les mesures de pâtes, poudres ou granulés peuvent être réalisées en utilisant des boîtes de Pétri… Mesure de solides en réflexion Mesure de pâtes en réflexion Mesure de liquides en transmission Mesure de solides en transmission Pour mesurer en transmission toutes sortes de liquides ou solides comme des plaques de verre ou des feuilles, il suffit de faire glisser le couvercle et découvrir la chambre de mesure. Pour les liquides, les verres ou les plastiques, l’épaisseur de mesure peut atteindre 60 mm. L’utilisation de cuvettes en verre standards du marché est possible en utilisant un accessoire optionnel. Spectrophotomètre Des caractéristiques et fonctionnalités qui facilitent votre travail quotidien L’écran LCD de grande taille présente les résultats numériquement ou sous forme de graphe incluant les valeurs de réflectance dans tous les systèmes colorimétriques ainsi qu’une évaluation PASS/FAIL. Afin de simplifier l’utilisation du spectrophotomètre, l’assistant guide l’utilisateur pas à pas en 7 langues. Afin de simplifier l’utilisation du CM-5 par plusieurs personnes, les données de mesure et la configuration de l’instrument peuvent être sauvées sur une clé USB. En plus des systèmes colorimétriques classiques, le CM-5 offre, pour la mesure des liquides, l’évaluation des indices (échelle de couleur) spécifiques à l’industrie comme les indices Gardner, Iodine, Hazen (APHA) et de la pharmacopée européenne et américaine. Les 10 caractéristiques majeures

Spectrophotomètre à large couverture spectrale

Mesures en réflexion en face supérieure de l’instrument

Chambre de transmission de grande taille pour liquides et solides

Utilisation en autonome avec large écran couleur LCD

Mesure des indices spécifiques de l’industrie

Stockage des données utilisateur sur clé USB

“Aide en ligne” qui vous guide pas à pas

Logiciel en 7 langues

Calibrage automatique interne pour une utilisation simplifiée

10. Design compact, léger et fonctionnel

Modèle Spectrophotomètre CM-5 Système d’éclairage/observation Mode Réflexion: Eclairage diffuse, angle de visée à 8°, réflexion spéculaire incluse SCI (di:8°), réflexion spéculaire exclue SCE (de:8°) Conforme aux recommandations et normes CIE No. 15, ISO 7724/1, ASTM E 1164, DIN 5033 partie 7, et JIS Z 8722 (Condition c) Mode Transmission: Eclairage diffus, observation à 0° (di:0°, de:0°) Taille de la sphère d’intégration Ø152 mm Détecteur Double barrette de photodiodes au silicium Séparation spectrale Réseau de diffraction Gamme spectrale 360 nm à 740 nm Résolution spectrale 10 nm Mi-largeur de bande Env. 10 nm Gamme photométrique 0 à 175 % (Réflexion ou transmission); résolution d’affichage: 0.01% Source lumineuse Lampe au xénon pulsé Temps de mesure Env. 1 s. Intervalle minimum entre les mesures: env. 3s Zone de mesure/éclairage Mode réflexion: Interchangeable par remplacement du masque et positionnement de la lentille. LAV: Ø30 mm/Ø36 mm; MAV (optionnel): Ø8 mm/Ø11 mm; SAV (optionnel): Ø3 mm/Ø6 mm Mode transmission: Ø20 mm Répétabilité Réflectance spectrale: écart-type inférieur à 0.1% (400 nm à 740 nm) Chromaticité: écart-type inférieur à ΔE*ab 0.04

• Après avoir calibré l’appareil, 30 mesures d’une céramique blanche à intervalles de 10 secondes Accord inter-instrument ΔE*ab inférieur à 0.15 (Typique) (Détermination à l’aide de 12 céramiques de couleur BCRA Série II et comparaison avec des valeurs mesurées avec l’instrument étalon à 23°C.) Chambre de mesure en transmission Pas de limite latérale; épaisseur maximum des échantillons: 60 mm Support d’échantillon amovible (optionnel) pour maintenir en place l’échantillon ou la cuvette contenant le liquide Afficheur Ecran TFT couleur LCD, 14cm (5.7-pouces) Langue Anglais, Japonais, Allemand, Français, Italien, Espagnol, Chinois simplifié Calibrage du blanc Automatique en réflexion/transmission sur céramique blanche interne (non recommandé lorsqu’une boite de pétri est utilisée en mode réflexion ou lorsqu’une cuvette est utilisée en mode transmission) Interface 1x USB 1.1 (Connexion au PC); 1x USB 1.1 (Connexion clef USB de sauvegarde); 1x RS-232C (Connexion d’une imprimante sérielle) Observateur 2° (CIE 1931) ou 10° (CIE 1964) Illuminant A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (évaluation possible sous 2 illuminants simultanément) Données affichées Valeurs spectrales, courbe spectrale; valeurs colorimétriques, écarts colorimétriques, graphique d’écarts; message d’acceptation/rejet; vignette pseudo couleur; message tendance colorée Espaces colorimétriques L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, et expression des écarts dans ces espaces, Munsell Données et indices colorimétriques Mode réflexion: MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Brightness (blancheur ISO), B (ASTM E 313-73) Mode transmission: Gardner, Iodine, Hazen (APHA), European Pharmacopoeia, US Pharmacopeia Indices particuliers Indices personnalisés définis par l’opérateur Unités colorimétriques ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c) Tolérances d’acceptation Les tolérances sont applicables aux données colorimétriques, aux données d’écarts ou aux indices Capacité de mémorisation Echantillons: 4000 mesures. Références: 1000 mesures Mémoire clé USB Sauvegarde des données des références et échantillons. Sauvegarde et lecture des conditions de mesure Alimentation AC 100 à 240 V, 50/60 Hz (adaptateur secteur) Dimensions (LxHxP) Couvercle coulissant fermé: 385 × 192 × 261 mm I Couvercle coulissant ouvert: 475 x 192 × 261 mm Poids Env. 5.8 kg Conditions d’utilisation 13 à 33°C, moins de 80% d’humidité relative sans condensation Conditions de stockage 0 à 40°C, moins de 80% d’humidité relative sans condensation Câble de connection CM-A58 Masque de mesure (Ø3 mm) < Configuration > CM-A195 Masque de mesure (Ø8 mm) CM-A196

PRÉCAUTIONS D’EMPLOI

Avant utilisation de l’instrument et pour une utilisation correcte et sûre, prendre connaissance du manuel d’utilisation.

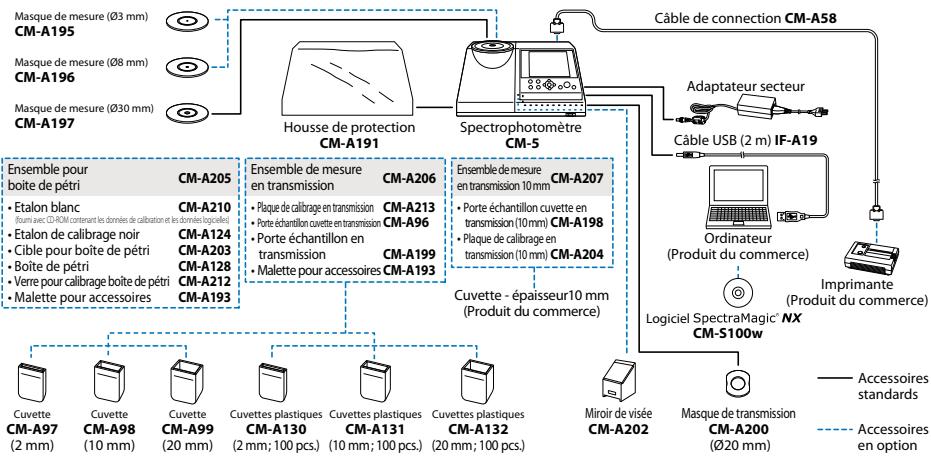

• Toujours connecter l’instrument sur le secteur selon la puissance spécifiée. Une connexion inappropriée peut causer un arc électrique. - Caractéristiques et apparence de l’instrument peuvent être sujettes à modifications sans préavis. Adaptateur secteur Masque de mesure (Ø30 mm) CM-A197 Housse de protection CM-A191 Ensemble pour boite de pétri
• Etalon blanc CM-A210

• Etalon de calibrage noir
• Cible pour boîte de pétri
• Verre pour calibrage boîte de pétri
• Malette pour accessoires CM-A124 CM-A203 CM-A128 CM-A212 CM-A193 CM-A205 (fourni avec CD-ROM contenant les données de calibration et les données logicielles) Ensemble de mesure CM-A206 en transmission
• Plaque de calibrage en transmission CM-A213
• Porte échantillon cuvette en transmission CM-A96
• Porte échantillon en transmission CM-A199
• Malette pour accessoiresCM-A193 Spectrophotomètre CM-5 Câble USB (2 m) IF-A19 Ensemble de mesure CM-A207 en transmission 10 mm
