Type de produit	Spectrophotomètre portatif
Marque	MINOLTA
Modèle	CECF-9
Dimensions (L x P x H)	59 x 158 x 85 mm
Poids (sans piles)	360 g
Alimentation	4 piles AA (LR6) ou adaptateur secteur optionnel AC-A12
Géométrie d'illumination/observation	8:de (éclairage dirigé à 8°, analyse diffuse, spéculaire incluse) – Conforme CIE 15.3, ISO 7024-1, DIN 5033-7, ASTM E1164, JIS Z 8722
Ouverture de mesure / d'illumination	8 mm / 11 mm
Plage photométrique	L* de 10 à 100
Source lumineuse	Lampe halogène tungstène
Conditions de mesure	Illuminant D65, observateur CIE 10°
Temps de mesure	1 seconde
Intervalle minimum entre deux mesures	3 secondes
Répétabilité	Écart-type dE*ab < 0,1
Capacité de mémorisation	5000 nuances (références de teinte)
Mode d'affichage	Codage alpha-numérique sur 9 caractères + indication de déviance (dE*ab)
Fonctions principales	Analyse, recherche et identification d'une couleur parmi 5000 références de nuanciers (RAL, NCS, etc.) ; calibration sur plaque blanche ; mémorisation des nuances
Accessoires fournis	Housse de transport CR-A68, capuchon de protection avec céramique intégrée CR-A72, sangle CR-A73, 4 piles AA
Accessoires optionnels	Adaptateur secteur AC-A12, câble RS-232C CR-A77, logiciel de gestion DMS
Entretien et nettoyage	Nettoyer les surfaces extérieures avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs. Stocker dans la housse fournie.
Consignes de sécurité	Utiliser uniquement la tension spécifiée. Lire le manuel d'instructions avant usage. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Pièces détachées disponibles : adaptateur secteur, câble RS-232C, capuchon de protection, sangle. Pour toute réparation, contacter Konica Minolta Sensing Europe.
Informations générales	Certification ISO 9001:2000. Unité de mesure portable pour identification de teintes en points de vente, design, décoration, architecture.

FOIRE AUX QUESTIONS - CECF-9 MINOLTA

Comment utiliser le CECF-9 pour identifier une couleur ?

Allumez l'appareil, calibrez-le sur la plaque blanche fournie, puis mesurez l'échantillon. L'écran affichera le code d'identification de la teinte parmi 5000 références.

Quels nuanciers sont pris en charge ?

Le CECF-9 peut mémoriser jusqu'à 5000 nuances de nuanciers comme le RAL, NCS ou tout autre catalogue. La gestion des références se fait via le logiciel optionnel DMS.

Que faire si l'appareil ne s'allume pas ?

Vérifiez les piles : insérez 4 piles AA neuves en respectant la polarité. Si l'appareil ne s'allume toujours pas, utilisez l'adaptateur secteur optionnel AC-A12.

Comment calibrer le spectrophotomètre ?

Placez la plaque blanche (céramique intégrée dans le capuchon CR-A72) devant l'ouverture de mesure, puis lancez la calibration via le menu de l'appareil (voir le mode d'emploi).

Quelle est la précision des mesures ?

La répétabilité est excellente : écart-type dE*ab < 0,1. L'appareil indique également la déviance de teinte par un symbole (+, ++) correspondant à des seuils dE*ab.

Peut-on mesurer des surfaces texturées ou incurvées ?

Oui, grâce à la sphère d'intégration (géométrie 8:1) et à l'ouverture de 8 mm, l'appareil analyse des échantillons de toutes formes et structures tout en conservant une bonne répétabilité.

Quelle est l'autonomie du CECF-9 ?

L'autonomie dépend des piles. Avec des piles alcalines neuves, l'appareil peut fonctionner plusieurs heures en utilisation normale. Il est 100% portable sans fil.

Comment transférer les données vers un PC ?

Utilisez le câble RS-232C CR-A77 (optionnel) et le logiciel DMS (Data Management Software) pour gérer les 5000 références de teinte.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'instructions pour la signification des codes. En cas de dysfonctionnement persistant, contactez le service après-vente Konica Minolta Sensing Europe.

Où trouver les accessoires et pièces détachées ?

Les accessoires (housse, capuchon, sangle, adaptateur secteur, câble) sont disponibles auprès des revendeurs agréés ou directement chez Konica Minolta Sensing Europe.

MODE D'EMPLOI CECF-9 MINOLTA

Analyse, recherche et identification d'une couleur dans un nuancier

Mémorisation de 5000 références de teinte

Alimentation par piles assurant une utilisation 100% portable

Facilité et rapidité d'utilisation sans précédent

Sphère de diffusion et ouverture de mesure de 8 mm pour garantir une analyse parfaite d'échantillons de toutes tailles et de toutes structures

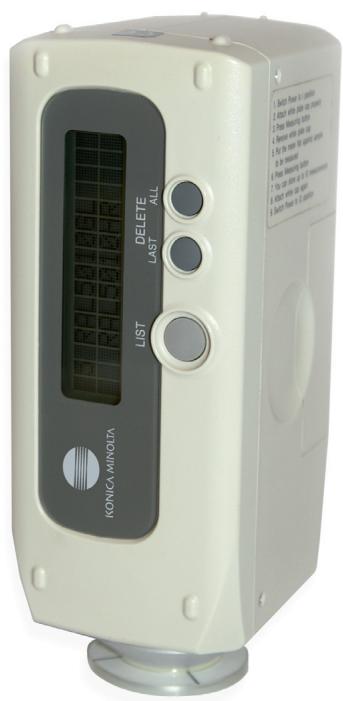

Le CECF-9 „Customised Electronic Colour Fan“ est un appareil unique en son genre et très simple d'utilisation pour instantanément reconnaître une teinte mesurée parmi 5.000 références d'un nuancier, comme le RAL, NCS, etc.

Le CECF-9 est un instrument particulièrement adapté aux points de vente, aux designers, décorateurs, architectes et consultants pour une identification colorimétrique en termes de référence de teinte plutôt qu'en termes de valeurs numériques.

UNIQUE, FIABLE Et tres FACILE par son concept

Le CECF-9 est unique, extrêmement fiable et très léger pour instantanément identifier et nommer une couleur mesurée parmi 5.000 références de teintes mémorisées sous forme de nuanciers tels que le RAL, NCS ou tout autre catalogue de teintes. Son autonomie de travail associée à sa simplicité d'utilisation en font un outil idéal de reconnaissance de couleurs pour les points de vente de peinture et chez les détaillants.

Son utilisation est aussi simple que compter de 1 à 3: 1. Allumer l'appareil, 2. Calibrer l'appareil sur la plaque blanche, 3. Mesurer l'échantillon puis lire le code d'identification trouvé par le système! La sphère d'intégration (géométrie 8:1) et l'ouverture de mesure de 8mm permettent au CECF-9 d'analyser les objets en toutes circonstances tout en conservant une excellente répétabilité: dimensions et formes quelconques des sujets. Les piles assurent une indépendance vis-à-vis d'un PC ou alimentation externe, permettant à l'appareil d'être conduit aux échantillons.

Le logiciel optionnel „Data Management Software“ offre la possibilité de gérer les 5000 références de teinte contenues dans la mémoire du CECF-9. De nouvelles nuances peuvent alors être ajoutées, d'autres supprimées. Le DMS copie ensuite les informations dans la mémoire EPROM de n'importe quel CECF-9.

Illumination/Observation	Géométrie 8:de (éclairage dirigé à 8°/analyse diffuse); réflexion spéculaire incluse. Conforme aux normes CIE 15.3, ISO 7024-1, DIN 5033-7,ASTM E1164 et JIS Z 8722.
Détecteurs	6 photodiodes au silicium filtrées Detectant les faisceaux primaires Rouge, Vert et Bleu
Ouverture de mesure/d'illumination	8 mm / 11 mm
Plage photométrique	L* de 10 à 100
Source lumineuse	Lampe halogène tungstène
Conditions de mesure	Illuminant D65, observateur CIE 10°
Temps de la mesure	1 seconde
Intervalle minimum entre 2 mesures	3 secondes
Répétabilité	Ecart-type dE*ab < 0,1
Capacité de mémorisation	5000 nuances
Mode d'affichage	Codage des couleurs sur 9 caractères alpha-numériques et indication de la déviance de teinte: Pas de symbole = dE*ab max 1.5 + = dE*ab 1.5 - 3.0, ++ = dE*ab < 3.0
Alimentation	4 piles AA ou adaptor secteur optionnel
Dimensions et poids	59 x 158 x 85mm; 360g (sans piles)
Accessories fournis	Housse de transport CR-A68; Capuchon de protection avec céramique intégrée CR-A72; Sangle CR-A73; 4 piles AA
Accessories optionnels	Adapteur secteur AC-A12, Câble RS-232C CR-A77; Logiciel de gestion DMS

Ce marquage indique la certification ISO 9001:2000, système de gestion de la qualité

Consignes de sécurité

Suivre absolument les consignes suivantes pour bien utiliser cet appareil :

• Lire absolument le manuel d'instructions avant d'utiliser l'appareil.
• Tout toujours utiliser la tension spécifiée. Utiliser une autre tension peut provoquer un incendie ou un choc électrique.

Konica Minolta Sensing Europe B. V.
