MODE D'EMPLOI SUPER SOLAR RGBW JBSYSTEMS

ATTENTION : DANGER ! N'exposez jamais la lentille directement aux rayons du soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie !

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant toute utilisation.

EN VOUS INSCRIVANT À LA LETTRE D'INFORMATION, VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC. SURFEZ SUR : WWW.BEGLEC.COM

Caractéristiques

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de produits d'éclairage
• Un effet LED DMX extrêmement compact
• Projette 34 faiscaux blancs (Super Solar White) ou colorés (Super Solar RGBW) très nets avec des effets intégrés dynamiques!
• Fonction gradateur allant de 0 à 100 % et fonction stroboscope ultrarapide

Vitesse de rotation réglable (extrêmement lent à très rapide)

• Differents modes d'utilisation pour une flexibilité maximale:
• Contrôle via DMX : Super Solar white : 1 ou 2 canaux. Super Solar RGBW : 1 ou 3 canaux. .
• Maitre/Esclave: pour des merveilleux spectacles synchronisés
• Une télécommande CA-8 est disponible en option
• Conçue sur base d'une LED blanche ou RGBW très puissant de 10 watts:

Faisceaux extrêmement brillants, comparables aux effets à lampe halogène - Les effets sont beaucoup plus dynamiques que les effets à lampe halogène. Durée de vie extrêmement longue ! - Pratiquement aucune production de chaleur - Consommation de courant très faible - Poids plume (aucun transformateur pour lampes n'est nécessaire)

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu

Vérifiez si l'emballage contient bien les articles suivants :

Super Solar Blanc ou RGBW - Mode d'emploi - Attelle de suspension + 2 boulons & 2 écrous

Instructions de sécurité :

RISQUE D'ÉLECTROCUTION NE PAS OUVRIR

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tel qu'un vase, ne doit être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. Aucune source de flamme nue, telle qu'une bougie allumée, ne doit être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être placé à 50 cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée et avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon a été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! L'appareil doit être mis à la masse selon les règles de sécurité.
• Ne connectez pas l'unité à un variateur de lumière.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Description

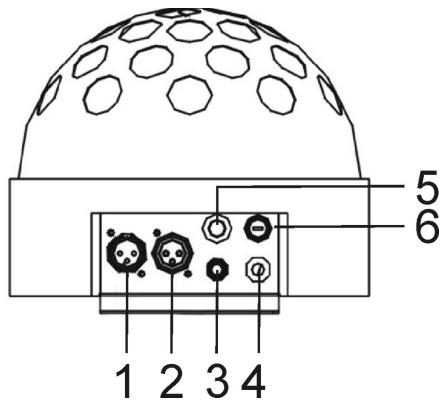

1. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le Super Solar soit à l'appareil qui suit dans la chaîne DMX, soit à ître/esclave qui a été choisi.
2. Jack d'1/4" destiné à connecter le contrôle optionnel CA-8.
3. Câble d'alimentation secteur.
4. Micro interne.
5. Porte fusible.

Installation en hauteur

• Important : L'installation doit être effectuée uniquement par du personnel qualifié. Une installation incorrecte peut causer des blessures graves et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, de la déinstallation ou de la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 .
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération !
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation électrique + adressage

Important : L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans le pays.

Installation électrique en mode DMX

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble blindé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

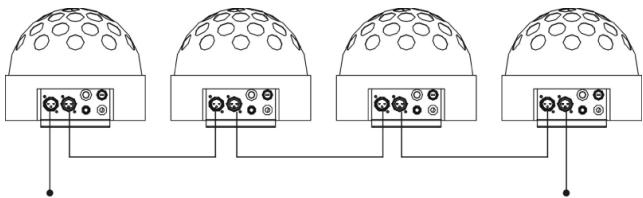

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumière dus aux interférences, vous devez utiliser une résistance de bouclage de 90 Ω à 120 Ω au bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme de « Y », cela ne fonctionnera pas ! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	OFF = 2 canaux DMX (version WHITE) OFF = 3 canaux DMX (version RGBW) ON = 1 canal DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1

Réglage adresse = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5

Réglage adresse = 09 → int. $1 + 4 8 = 9

Réglage adressé = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

Réglage adressé = 62 → interrupteurs 2 + 3 + 4 + 5 + 6 = ON, valeur = 2 + 4 + 8 + 16 + 32 = 62

Fonctionnement de l'appareil

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF).

Dipswitch 2 possède une double fonction :

OFF : les programmes intégrés se déroulent au rythme de la musique.

ON : Mode de fonctionnement automatique (utilisez le dip switch 3 pour changer la direction de rotation, utilisez les dip switch 4, 5 et 6 pour changer la vitesse).

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez deux appareils ou plus entre eux. À cette fin, utilisez des câbles pour micros, de bonne qualité et pourvus de prises XLR symétriques. L'appareil qui n'a pas de câble raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf 001 ! On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N° 10 sur le 'master', cela n'aura aucun effet.

Remarque : Si vous utilisez des appareils Super Solar White et Super Solar RGBW ensemble en mode Maître/Esclave, vous devez utiliser un Super Solar RGBW comme appareil Maître. Si vous utilisez un Super Solar White comme appareil maître, les couleurs des appareils Super Solar RGBW resteront inchangées pendant le déroulement des programmes.

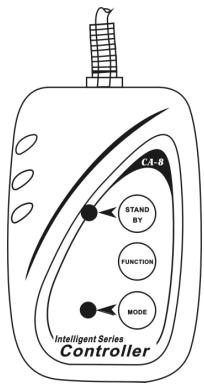

3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel CA-8 :

Le contrôleur CA-8 peut être utilisé pour les modes autonome et maître/esclave. Connectez le contrôleur au jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés.

Stand by	L'appareil SUPER SOLAR WHITE est totalement éteint. (LED allumée)
Fonction	appuyez sur la touche pour activer1. la fonction strobocopique2. la fonction double strobo	Sélection de la vitesse / rotation
Mode	Actifé par le Son (LED éteinte)	Mode automatique (LED allumée)

Stand by	L'appareil SUPER SOLAR RGBW est totalement éteint. (LED allumée)
Fonction	appuyez sur la touche pour activer1. la fonction stroboscopique2. la fonction double strobo3. la fonction strobo activé par le son	Sélection de la vitesse / rotation
Mode	Actifé par le Son (LED éteinte)	Mode automatique (LED allumée)

4. Mode DMX

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions des tableaux DMX ci-dessous :

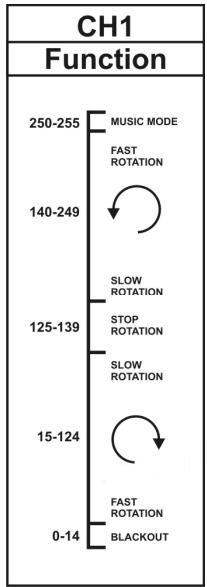

MODE A 1 CANAL

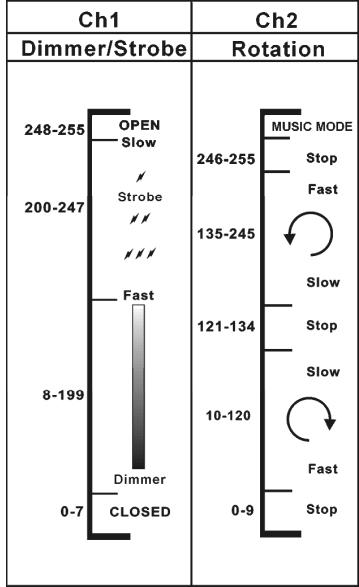

MODE À 2 CANAUX

Super Solar RGBW

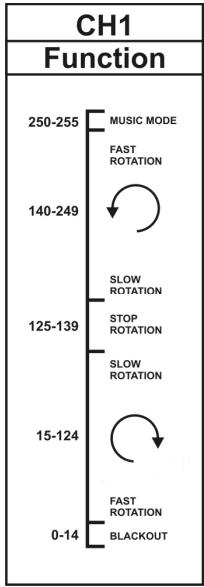

MODE A 1 CANAL

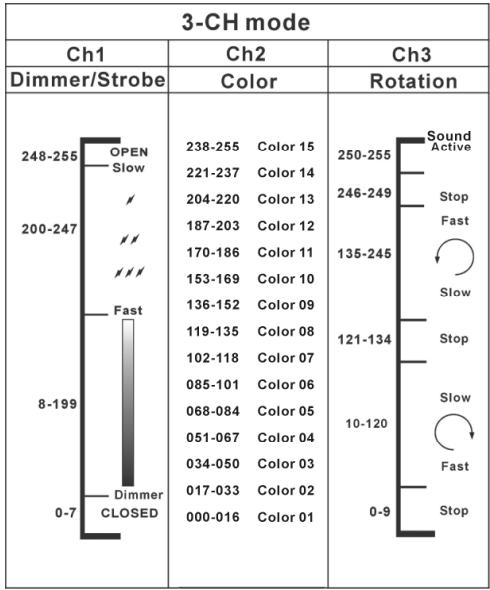

MODE À 3 CANAUX

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être replacée.
• mplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.

• ser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques ex 30 jours.
• Nettoyez les optiques in 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

Spécifications

Alimentation : CA 100 V ~ 240 V, 50 / 60 Hz

Fusible: T-2A

Consommation : 27 W

Contrôle du son : microphone interne

Connexions DMX :

Canaux DMX utilisés :

Ampoules:

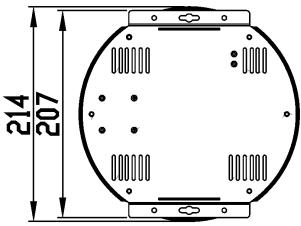

Dimensions : 210 x 210 x 179 mm. Poids : 1,8 kg.

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.beglec.com

Super Solar RGBW : 1 ou 3 canaux

Lampada:

Microphone interne

Dimensoes:
