MODE D'EMPLOI MINI DMX SPLITTER JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPEÇIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Voici une solution parfaite pour élever les problèmes engendrés par les ensembles DMX : ce mini-splitter DMX divise n'importe quelle chaîne DMX en deux chaînes séparées qui n'interféreront pas l'une vis-à-vis de l'autre, donc, les problèmes présents sur une ligne n'auront aucune influence sur l'autre ligne !
• La fonction 'booster' permet à votre installation DMX d'être à la fois plus fiable et plus flexible, quelle que soit sa configuration.
• Ce splitter peut aussi être utilisé pour configurer le système unique de JB-SYSTEMS, "1ch DMX Master/slave".
• Petit taille : l'appareil peut donc être ajouté, voire dissimulé n'importe où!
• Présence d'une entrée DMX + 2 sorties DMX, chacune étant équipée de connecteurs à 3 broches.
• Le petit transfo d'alimentation délivrant du courant de 9 V CC est inclus.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Mini DMX-SPLITTER. Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe III

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm. - Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité. - Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages. - Cet appareil est destiné à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. - Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement. - Ne pas laisser l'appareil à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiant maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. - La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment. - Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! - Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un module identique. - Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifique autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

1. TENSION DE SERVICE: connectez l'adaptateur de courant (9 volts CC) à l'endroit indiqué par la flèche.
2. LAMPE TEMOIN D'ALIMENTATION : La lampe tepoin à LED est allumée quand le récepteur est pré à fonctionner.
3. Entrée DMX : cette entrée doit être connectée au contrôleur DMX ou à l'appareil DMX qui précède dans la chaine DMX.
4. Sortie DMX 1: cette sortie doit être connectée à l'appareil DMX qui suit dans la chaine DMX
5. Sortie DMX 2 : cette sortie est utilisée pour ajouter une chaîne DMX (en parallèle). Il suffit pour cela de connecter cette sortie à l'appareil DMX qui suit dans cette chaîne DMX supplémentaire.

Connexions et utilisation

Ce mini DMX-splitter peut être utilisé dans de nombreuses configurations, comme le montrent les exemples ci-dessous.

Pour ajouter des chaines DMX supplementaires

Normalement, tous les appareils qui font partie d'une chaine DMX devraient être connectés de manière à former une longue chaine unique. Malheureusement, ce n'est pas always la meilleure solution. Dans pas mal de cas, une configuration "en étoile" est plus facile à mettre en place : au départ du contrôleur, l'utilisateur crée deux (ou plus) chains DMX qui sont orientées dans diverses directions :

• c'est plus facile au niveau du câblage (souvent, on doit utiliser moins de câbles);
• c'est plus fiable : si vous rencontrez un problème (par exemple, un court-circuit) dans la longue chaîne DMX, tous les appareils situés après la source du problème ne seront plus opérationnels. Par contre, si vous avez plusieurs chaînes, ce sont uniquement les appareils de cette chaîne qui seront affectés par le problème.

Exemple : si l'un des appareils placés dans la chaîne 1 a un problème, les appareils des chaînes 2 et 3 ne seront pas affectés.

Pour utiliser le systeme UNIQUE "1CH DMX master/slave"

Un des avantages proposés par la plupart des jours de lumières réside dans la fonction master / slave, ou maître / esclave, où l'appareil maître contrôle plusieurs appareils esclaves dans le but de produire de magnifiques shows "préprogrammés". Une fois que l'on connecte les jours de lumière à un contrôleur DMX, cet avantage est... perdu! Cependant, le nouveau système "1Ch DMX Master/slave" propre à JB Systems conserve cette fonction unique de maître / esclave: on peut même la contrôler via un contrôleur DMX externe! Prière de se reporter au site www.jbsystems.be afin de vérifier quels sont les yeux de lumière qui possèdent ce splendide bout parmi leurs fonctions!

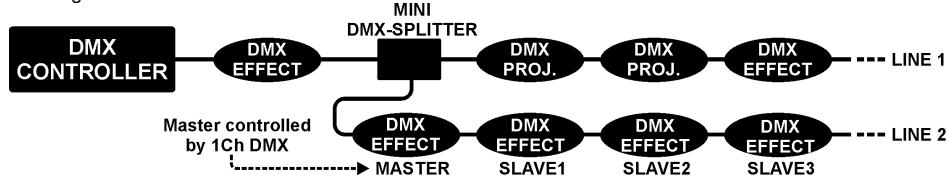

Afin d'exploiter au moins cette caractéristique, il faut se munir d'un "Mini DMX-SPLITTER", comme le montre la configuration ci-dessous :

La chaîne 1 est la chaîne DMX de départ, composée de toutes sortes d'équipements compatibles DMX. La chaîne 2 est une chaîne DMX secondaire, où les effets peuvent être organisés en configuration maître / esclave : l'appareil maître sera alors contrôlé par le contrôleur DMX, tandis que les appareils esclaves seront contrôlés par l'appareil maître.

Adaptateur secteur CA/CC: CA 100-240 V 50/60 Hz 9V CC / 0,8 A

Entrées et sorties DMX : prises XLR à 3 broches

Isolation DMX : protection contre les signaux DMX non valides aux entrées et aux sorties;

pas de protection contre une tension trop élevée

Dimensions: 102 × 72 × 39.4 ~mm

Poids: 0,24 kg (y compris l'adaptateur d'alimentation secteur)

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
