Type de produit	Moonflower à LED, projecteur lumineux décoratif
Marque	JB Systems
Modèle	LED FLOWER DMX
Source lumineuse	52 LED de puissance (16 rouges, 12 vertes, 12 bleues, 12 blanches)
Dimensions	236 x 141 x 203 mm
Poids	2 kg
Alimentation	100~240 V CA, 50/60 Hz
Fusible	250 V / 2 A (lent, verre 20 mm)
Consommation	Très faible, LED longue durée
DMX	Protocole DMX512, 1 ou 4 canaux, connecteurs XLR 3 broches
Gradateur	0-100%
Stroboscope	Ultra-rapide, réglable
Modes de contrôle	Autonome (son), maître/esclave, DMX, télécommande optionnelle CA-8
Programmes intégrés	25 motifs statiques (patterns) et 25 effets chenillards (chases)
Microphone	Interne, activation sonore
Raccordement secteur	Câble d'alimentation avec prise de terre
Entretien nettoyage	Nettoyer optiques externes tous les 30 jours, internes tous les 90 jours avec chiffon doux et produit pour verres
Sécurité	Ne pas exposer à la pluie, ne pas fixer la source lumineuse, utiliser un câble de sécurité
Température d'utilisation max.	45°C
Installation	En hauteur, à au moins 50 cm des murs, par du personnel qualifié
Garantie	Ne s'applique pas en cas d'utilisation incorrecte
Contenu de l'emballage	LED FLOWER DMX, attelle de suspension, molette de blocage, mode d'emploi

FOIRE AUX QUESTIONS - LED FLOWER DMX JBSYSTEMS

Comment installer l'éclairage en hauteur ?

L'installation doit être réalisée par un personnel qualifié. Utilisez un support pouvant supporter 10 fois le poids de l'appareil et un câble de sécurité pouvant supporter 12 fois le poids. La zone en dessous doit être libre de personnes non concernées.

Quel est le mode d'emploi pour le réglage des adresses DMX ?

Les adresses DMX se règlent via les interrupteurs DIP. Les 9 premiers DIP correspondent aux valeurs binaires 1,2,4,8,16,32,64,128,256. Pour une adresse, additionnez les valeurs des DIP en position ON. Par exemple, adresse 5 = DIP 1 (1) + DIP 3 (4). Le 10e DIP sélectionne le mode 1 canal (ON) ou 4 canaux (OFF).

Puis-je utiliser un contrôleur DMX standard avec cet appareil ?

Oui, l'appareil est compatible DMX512 via connecteurs XLR 3 broches. Utilisez le mode 1 ou 4 canaux selon vos besoins. Placez une résistance de terminaison 90-120 ohms en bout de chaîne.

Comment fonctionne le mode autonome (sans contrôleur) ?

Réglez l'adresse DMX sur 001 (DIP 1 ON). Branchez sur secteur : l'appareil réagit automatiquement au rythme de la musique via son micro interne.

Quels sont les modes de contrôle disponibles ?

Vous avez le choix entre : autonome (son), maître/esclave (jusqu'à 16 appareils), DMX (1 ou 4 canaux) et télécommande optionnelle CA-8.

Comment nettoyer l'optique de l'appareil ?

Utilisez un chiffon doux avec un produit de nettoyage pour verres. Nettoyez les optiques externes tous les 30 jours, les internes tous les 90 jours (par personnel qualifié). Attention : ne pas utiliser de produits abrasifs.

Que faire en cas de fusible grillé ?

Remplacez-le par un fusible de même type : 250V 2A lent (verre 20 mm). Ne jamais court-circuiter ou utiliser un fusible de calibre différent. Si le problème persiste, contactez un technicien.

Quelles sont les précautions à prendre pour éviter les dommages ?

Ne jamais exposer la lentille aux rayons directs du soleil, éviter les ambiances poussiéreuses, ne pas couvrir les orifices de ventilation, et débrancher l'appareil en cas d'inutilisation prolongée. Utiliser uniquement à l'intérieur.

Comment câbler les connecteurs XLR DMX ?

Pour les connecteurs 3 broches : broche 1 = terre, broche 2 = signal négatif (-), broche 3 = signal positif (+). Utilisez des câbles symétriques de bonne qualité. Les broches 4 et 5 des XLR 5 broches ne sont pas utilisées.

Quels sont les effets disponibles (patterns et chases) ?

En mode DMX, le canal 1 sélectionne les motifs statiques (0-119) ou les effets chenillards (120-239). Le canal 2 choisit parmi 25 motifs ou 25 chases. Le canal 3 contrôle la vitesse ou le stroboscope, le canal 4 le gradateur.

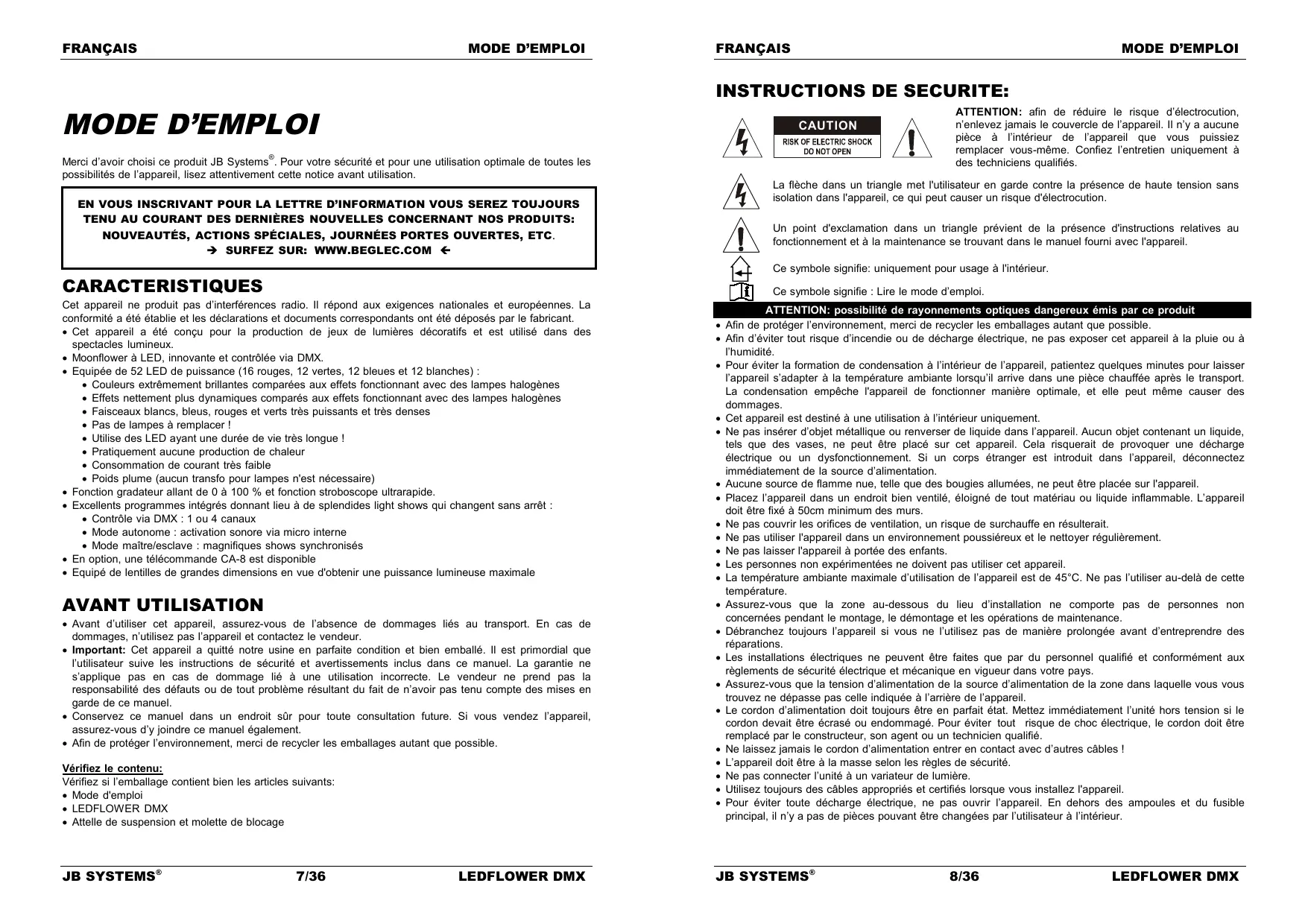

MODE D'EMPLOI LED FLOWER DMX JBSYSTEMS

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC. → SURFEZ SUR : WWW.BEGLEC.COM ←

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Moonflower à LED, innovante et contrôle via DMX.
• Equipée de 52 LED de puissance (16 rouges, 12 vertes, 12 bleues et 12 blanches):
• Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes
• Faisceaux blancs, bleus, rouges et verts très puissants et très denses
• Pas de lampes à replacer! Utilise des LED ayant une durée de vie très longue!
• Pratiquement aucune production de chaleur
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampes n'est nécessaire)
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :
• Contrôle via DMX: 1 ou 4 canaux Mode autonome : activation sonore via micro interne Mode maitre/esclave : magnifiques shows synchronisés
• En option, une télécommande CA-8 est disponible
• Équipé de lentilles de grandes dimensions en vue d'obtenir une puissance lumineuse maximale

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi - LEDFLOWER DMX - Attelle de suspension et molette de blocage

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves-méfies. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur. Ce symbole signifie : Lire le mode d'emploi.

Attention: possibilité de rayonnements optiques dangereux émis par ce produit

• Afin de protégér l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Description

1. Porte fusible.
2. Jack de 1/4" destiné à connecter le contrôle optionnel CA-8.
3. Entrée DMX: connecteur XLR femelle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre appareil quand c'est le mode maître/esclave qui a été choisi.
4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'LEDFLOWER DMX soit à l'appareil qui suit dans la chaine DMX, soit à un autre LEDFLOWER DMX quand c'est le mode maître/esclave qui a été choisi.
5. Micro interne.
6. Connexion à la terre.
7. Cable d'alimentation secteur.
8. Attelle de suspension avec sa molette pour

bloquer l'appareil en position. L'attelle dispose d'un trou qui permet de recevoir un crochet de montage.

1. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe. L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les appareils avec un câble symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande que le contrôleur doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX. 90~120 ohm resistor

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte : Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	OFF = 4 Canaux DMX ON = 1 Canal DMX

On peut combiner les valeurs de ces interrupteurs de manière à broker n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1

Réglage adressé = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5

Réglage adressé = 09 → int. 1 + 4 = ON valeur = 1 + 8 = 9

Réglage adresse = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

Réglage adresse = 62 → int. 2 + 4 + 8 + 16 + 32 = 62 valeur = 2+4+8+16+32 = 62

1. Un seul appareil en mode autonome :

Important : l'adresse DMX de l'appareil doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF) Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement en suivant le rythme de la musique.

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez de 2 à 16 appareils entre eux. A cette fin, utilisez des câbles pour micros, de bonne qualité et purs de prises XLR symétriques. L'appareil qui n'a pas de cable raccordé a son entrée se comportera en appareil maître, les autres réagiront donc comme des appareils esclaves.

Important: sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf le 001!

3. Pour dispose de plus de contrôle, connectez le contrôleur optionnel ca-8:

Le contrôleur CA-8 ne peut être utilisé qu'avec deux modes : autonome et maître/esclave. Connectez le contrôleur au jack d'entrée du premier appareil (maître). Vous pouvez toutefois contrôler tous les appareils connectés.

STAND BY	L'appareil est totallyment éteint.
FUNCTION	1. Stroboscope de couleur blanche. 2. Stroboscope réagissant au son.	Choix entre 10 effets chenillards différents
MODE	Strobe / Sound (LED éteinte)	Effet chenillard (LED allumée)

4. Pilotage par un contrôleur DMX universel :

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions des tableaux DMX ci-dessous :

MODE A1 CANAL MODE A 4 CANAUX

CH1 Function
250-255	RANDOM SOUND CHASES
230-249	SOUND CHASE 11
210-229	SOUND CHASE 10
190-209	SOUND CHASE 9
170-189	SOUND CHASE 8
150-169	SOUND CHASE 7
130-149	SOUND CHASE 6
110-129	SOUND CHASE 5
90-109	SOUND CHASE 4
70-89	SOUND CHASE 3
50-69	SOUND CHASE 2
30-49	SOUND CHASE 1
0-29	OFF

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23	Fast Strobe	Fast Speed
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21	/ / / / /
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
	Color 14 pattern	Chase 14
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

Qu'appelle-t-on les motifs (patterns)?

Les motifs, ce sont des combinaisons de LED qui sont statiques (donc, qui ne changent pas).

Quand la valeur du CH1 est réglée entre 000 et 119, on peut utiliser le CH2 pour sélectionner 25 motifs différents.

On utilise le CH3 pour modifier la fréquence du stroboscope des motifs sélectionnés.

Qu'appelle-t-on les effets chenillards (chases = séquences de poursuite)?

Les effets chenillards, ce sont des séries de motifs qui se succèdent en boucle pour créer des effets dynamiques (donc, qui changent sans arrêt).

Quand la valeur du CH1 est régée entre 120 et 239, on peut utiliser le CH2 pour sélectionner 25 effets chenillards différents.

On utilise le CH3 pour modifier la vitesse des effets chenillards sélectionnés.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.
• s humides, effumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

CA 100V ~ 240V 50/60Hz

Fusible:

250V 2A lente (20mm verre)

Contrôle du son:

microphone interne

Connexions DMX:

connecteurs XLR mâle/femelle à 3 broches

Canaux DMX utilisés :

1 ou 4 canaux

Ampoules:

52 LEDs (R = 16 + G = 12 + B = 12 + W = 12)

Dimensions:

236 × 141 × 203 mm

Poids:

2kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
