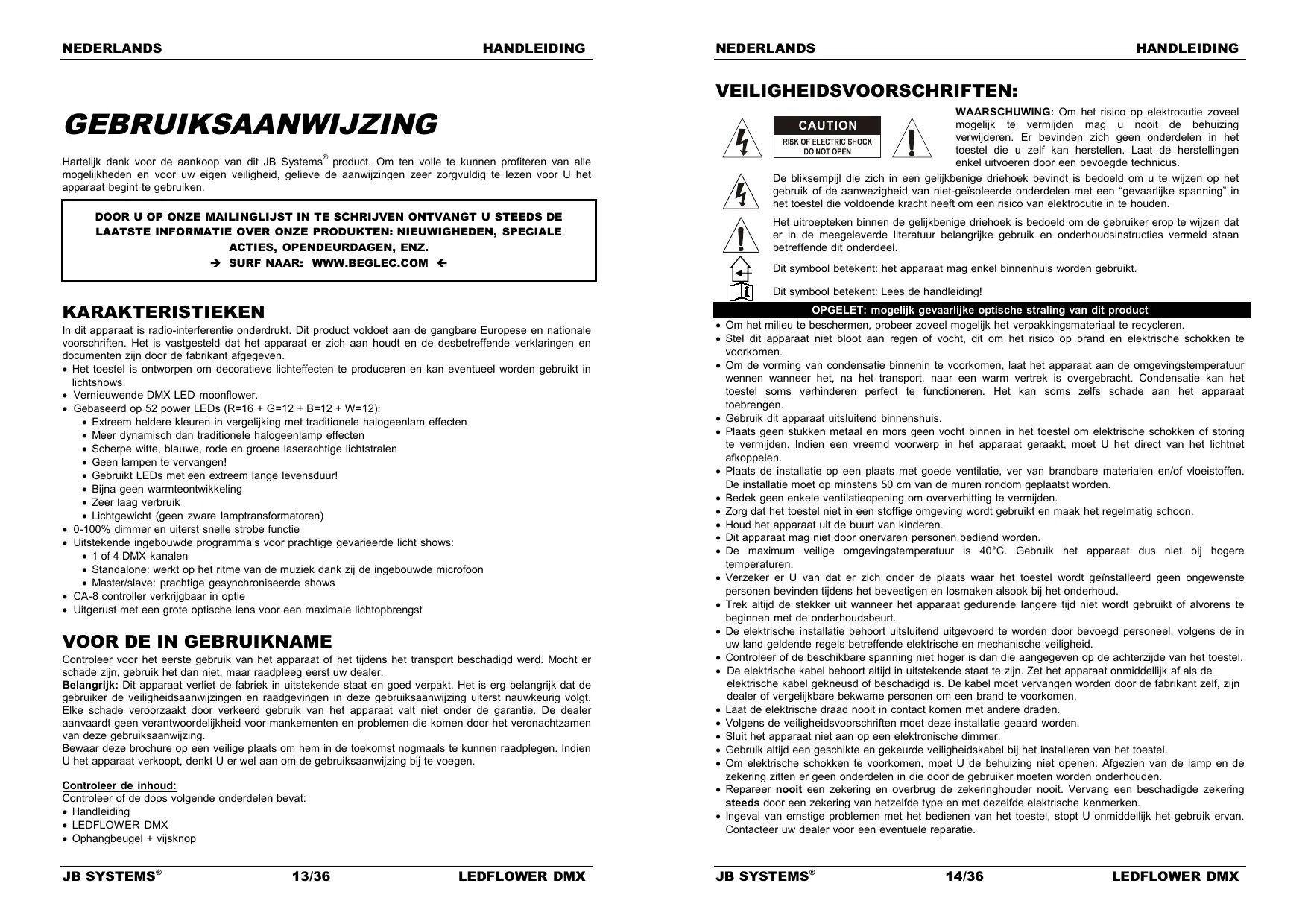

GEBRUIKSAANWIJZING LED FLOWER DMX JBSYSTEMS

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows. Vernieuwende DMX LED moonflower. Gebaseerd op 52 power LEDs (R=16 + G=12 + B=12 + W=12): Extreem heldere kleuren in vergelijking met traditionele halogeenlam effecten Meer dynamisch dan traditionele halogeenlamp effecten Scherpe witte, blauwe, rode en groene laserachtige lichtstralen Geen lampen te vervangen! Gebruikt LEDs met een extreem lange levensduur! Bijna geen warmteontwikkeling Zeer laag verbruik Lichtgewicht (geen zware lamptransformatoren) 0-100% dimmer en uiterst snelle strobe functie Uitstekende ingebouwde programma’s voor prachtige gevarieerde licht shows: 1 of 4 DMX kanalen Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon Master/slave: prachtige gesynchroniseerde shows CA-8 controller verkrijgbaar in optie Uitgerust met een grote optische lens voor een maximale lichtopbrengst

VOOR DE IN GEBRUIKNAME

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat: Handleiding LEDFLOWER DMX Ophangbeugel + vijsknop JB SYSTEMS® 13/36 LEDFLOWER DMX OPGELET: mogelijk gevaarlijke optische straling van dit product Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer of de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Sluit het apparaat niet aan op een elektronische dimmer. Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. JB SYSTEMS® 14/36 LEDFLOWER DMX NEDERLANDS HANDLEIDING De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen. Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de aanwezigheid van personen die lijden aan epilepsie. BESCHRIJVING:

2. ¼” jack connector voor het verbinden van de

optionele CA-8 controller.

3. DMX ingang: mannelijke 3pins XLR-connector

voor het aansluiten van universele DMX-cables. Deze ingang kan instructies krijgen van een DMX-controller of van een andere LEDFLOWER DMX in master/slave modus.

4. DMX uitgang: vrouwelijke 3pins XLR-connector

om de LEDFLOWER DMX met het volgende toestel in de DMX keten te verbinden of om een andere LEDFLOWER DMX aan te sluiten in master/slave modus.

5. Ingebouwde microfoon

8. Ophangbeugel met een vijsknop.

9. DIP schakelaars voor het instellen van het DMX

startadres van het toestel.

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd. Overtuig U ervan dat de zone onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud. Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren. Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten. Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt. Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt. Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zelfs niet gedacht worden. Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben. De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is. JB SYSTEMS® 15/36 LEDFLOWER DMX NEDERLANDS HANDLEIDING

ELEKTRISCHE INSTALLATIE + ADRESSERING

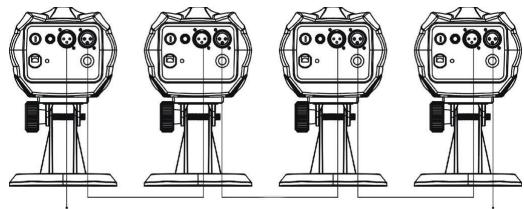

Belangrijk: De elektrische installatie zou alleen uitgevoerd moeten worden door een bekwaam persoon volgens de voorschriften voor elektrische en mechanische veiligheid in uw land. DMX installatie Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden. Zowel de 3pins-XLR als de 5pins-XLR connector worden gebruikt, de 3pins-XLR is echter meer populair want deze kabels zijn compatibel met symmetrische microfoonkabels. Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Pins4+5 niet in gebruik. Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig niet werken! Weet zeker dat alle units op het lichtnet zijn aangesloten. Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet welke commando’s van de bediening het moet ontcijferen. In de volgende sectie zal u leren hoe het DMX adres in te stellen. Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen: Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde: DIP

ON = 1 DMX kanaal U kunt de waarden van deze schakelaars combineren om zo om het even welk startadres tussen 1 en 512 te bekomen: Startadres = 01 schakelaar 1=ON waarde: 1 Startadres = 05 schakelaar 1+3=ON waarde: 1+4 = 5 Startadres = 09 schakelaar 1+4=ON waarde: 1+8 = 9 Startadres = 13 schakelaar 1+3+4=ON waarde: 1+4+8 = 13 Startadres = 62 schakelaar 2+3+4+5+6=ON waarde: 2+4+8+16+32 = 62

BEDIENING VAN DE LEDFLOWER DMX

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF).Sluit het toestel gewoon aan op het net en laat muziek afspelen. Het toestel zal automatisch beginnen werken op het ritme van de muziek.

2. Twee of meer toestellen in master/slave opstelling:

Verbind 2 tot maximum 16 met mekaar door middel van symmetrische XLR microfoonkabels van goede kwaliteit. Het toestel waar geen kabel verbonden is met de DMX ingang zal reageren als master, de andere toestellen als slave. Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). De slave toestellen kunnen elke DMX adres aannemen maar NIET

JB SYSTEMS® 16/36 LEDFLOWER DMX NEDERLANDS HANDLEIDING

3. Een betere controle dank zij de CA-8 controller:

De CA-8 controller kan enkel gebruikt worden in standalone (autonoom) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kunt u alle toestellen controleren: STAND BY Blackout FUNCTION 1. Witte Strobe

MODE Keuze van 1 van de 10 chase programma’s Strobe / Sound (LED uit) Chase (LED aan)

4. Sturing via universele DMX-controller:

In DMX modus kunt u de toestellen besturen via: 1 KANAALS MODUS 4 KANAALS MODUS NEDERLANDS HANDLEIDING ONDERHOUD Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld. Bij inspectie moeten de volgende punten worden gecontroleerd. Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn. Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn. Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden. De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd. Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden. De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit. Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting. Reinig met een zachte doek en gebruik normale glasreinigende producten. Droog de onderdelen altijd zorgvuldig af, Reinig de uitwendige optische uitrusting minstens één keer per maand. Reinig de inwendige optische uitrusting minstens om de 3 maanden. Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!! TECHNISCHE KENMERKEN What zijn patterns? Patterns (patronen) zijn verschillende statische (niet bewegende) combinaties van LEDs. Wanneer de waarde van CH1 ingesteld is tussen 000 en 119, dan kunt u CH2 gebruiken om 25 verschillende patterns te kiezen. Gebruik CH3 om de strobo frekwentie van de geselecteerde patterns te wijzigen. Netvoeding: Zekering: Geluidscontrole: DMX verbinding: Aantal DMX kanalen: Lamp: Afmetingen: Gewicht: AC 100V ~ 240V, 50/60Hz 250 V/ A trage zekering (20 mm) Ingebouwde microfoon 3 pins XLR mannelijk/ vrouwelijk 1 of 4 kanalen 52 LEDs (R=16 + G=12 + B=12 + W=12) 236 x 141 x 203 mm 2 kg Elke informatie kan zonder voorafgaande waarschuwing gewijzigd worden U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com Wat zijn chases? Chases zijn series van patterns welke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creëren. Wanneer de waarde van CH1 ingesteld is tussen 120 en 239, dan kunt u CH2 gebruiken om uit 25 verschillende chases te kiezen. Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen. JB SYSTEMS® 17/36 LEDFLOWER DMX JB SYSTEMS® 18/36 LEDFLOWER DMX DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG
