Type de produit	Éclairage scénique - Moonflower LED
Marque	JBSYSTEMS
Modèle	LED BEAM SWEEPER
Nombre de LED	46 power LEDs (R=16, G=15, B=15)
Durée de vie des LED	>100 000 heures
Alimentation	AC 230V, 50Hz
Fusible	250V 2A lente (20mm verre)
Contrôle sonore	Microphone interne
Dimensions (L x l x H)	43 × 23 × 21 cm
Poids	2 kg
Miroir scan	Miroir pivotant intégré
Programmes intégrés	Oui, light shows automatiques
Lentille	Grande lentille pour rendement lumineux maximal
Distance minimale de sécurité	>0,5 mètre de la surface éclairée
Température ambiante max	40°C
Installation	Support de suspension avec 2 leviers de serrage et trou pour crochet
Câble de sécurité requis	Oui, supportant 12 fois le poids de l'appareil
Nettoyage des optiques externes	Tous les 30 jours avec un chiffon doux
Nettoyage des optiques internes	Tous les 90 jours (par personnel qualifié)
Consommation électrique	Très faible (LED)
Chaleur dégagée	Pratiquement aucune

FOIRE AUX QUESTIONS - LED BEAM SWEEPER JBSYSTEMS

Comment brancher le LED BEAM SWEEPER ?

Branchez le câble d'alimentation sur une prise secteur 230V 50Hz. Assurez-vous que la tension correspond à celle indiquée sur l'appareil. L'appareil s'allume automatiquement.

Quelle est la distance de sécurité à respecter ?

La distance minimale entre le projecteur et la surface éclairée est de 0,5 mètre. L'appareil doit être installé à au moins 50 cm des murs et hors de portée du public.

Puis-je utiliser cet appareil à l'extérieur ?

Non, le LED BEAM SWEEPER est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux avec un produit nettoyant pour verres. Nettoyez les optiques externes au moins tous les 30 jours et les optiques internes tous les 90 jours (confiez le nettoyage interne à un technicien qualifié).

Que faire en cas de problème de fonctionnement ?

En cas de dysfonctionnement sérieux, arrêtez immédiatement l'utilisation et contactez votre revendeur. N'essayez pas d'ouvrir l'appareil, risque de choc électrique.

Le miroir scan est-il réglable ?

Oui, le LED BEAM SWEEPER est équipé d'un miroir scan pivotant qui permet d'orienter le faisceau lumineux. Le mouvement est contrôlé par les programmes intégrés.

Quel type de fusible utiliser ?

Utilisez un fusible 250V 2A lente (20mm verre). Remplacez toujours par un fusible de même type et mêmes spécifications.

Faut-il une installation professionnelle ?

L'installation en hauteur doit être réalisée par du personnel qualifié. Utilisez un support adapté et un câble de sécurité secondaire capable de supporter 12 fois le poids de l'appareil.

Puis-je utiliser cet appareil avec un variateur de lumière ?

Non, ne connectez jamais l'appareil à un variateur de luminosité. Cela pourrait l'endommager et présenter un risque de sécurité.

Les LED sont-elles remplaçables ?

Les LED ont une durée de vie de plus de 100 000 heures et ne sont pas remplaçables individuellement. En cas de panne, contactez un technicien qualifié ou le service après-vente.

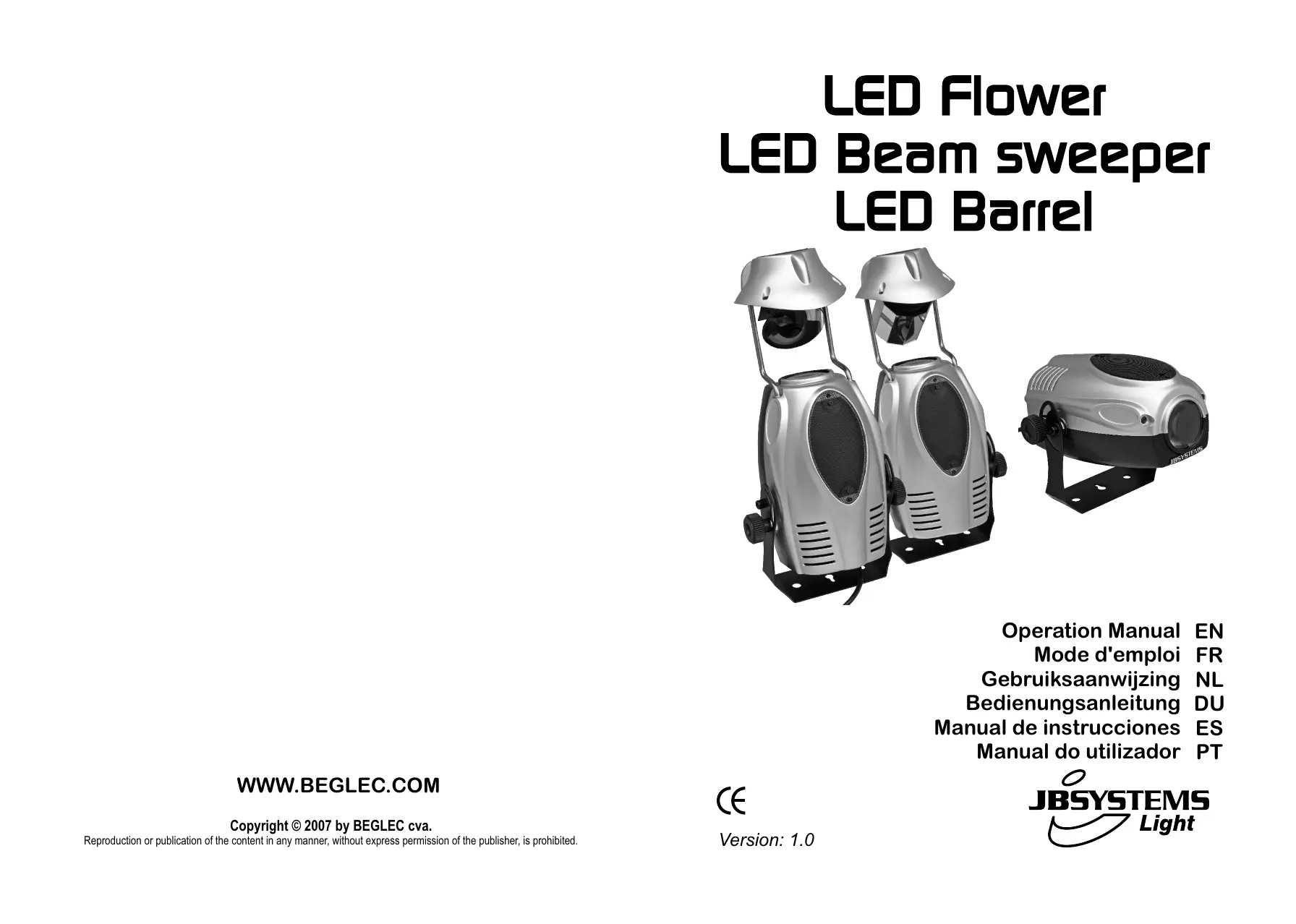

MODE D'EMPLOI LED BEAM SWEEPER JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Moonflower innovante, réagissant au son, aux couleurs multiples, et fonctionnant sur base de 46 LED de puissance (R = 16 + G = 15 + B = 15) :
• Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes
• Pas de lampes à replacer! Utilise des LED ayant une durée de vie très longue : plus de 100.000 heures
• Pratiquement aucune production de chaleur
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampe n'est nécessaire)
• Boîtier argenté moderne et profilé.
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt.
• Equipé d'une grande lentille pour un rendement lumineux maximal
• LED Flower: il n'y a donc aucune partie mobile à l'intérieur!
• LED Beam Sweeper: équipé d'un miroir scan pivotant a
• LED Barrel: équipé d'un réflecteur cylindrique, les faisceaux lumineux couvrent une surface de

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi - LED Flower, LED Beam Sweeper ou LED Barrel - Support de suspension avec 2 poignées pour le serrer

Instructions de sécurité:

SKOE ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplaçer vous-même. Confiez l'entretien uniquement à techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 mètre.

• Afin de protégere l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

1. Lentille
2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
3. Cable d'alimentation
4. Porte fusible
5. LED Beam Sweeper : miroir scan supplémentaire LED Barrel : miroir cylindrique supplémentaire LED Flower : pas de miroir supplémentaire disponible

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance - Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés : - Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les riches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée. - Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin. - Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air. - Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saléter plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V 50Hz

Fusible: 250V 2A lente (20mm verre)

Contrôle de son: Microphone interne

Ampoules: 46 power LEDs (R=16 + G=15 + B=15)

LEDFlower:

Taille: 26 × 23 × 21 cm

Poids: 1.6 kg

LED Beam Sweeper:

Taille: 43 × 23 × 21 cm

Poids: 2kg

LED Barrel:

Taille: 43 × 23 × 21 cm

Poids: 2.2kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
