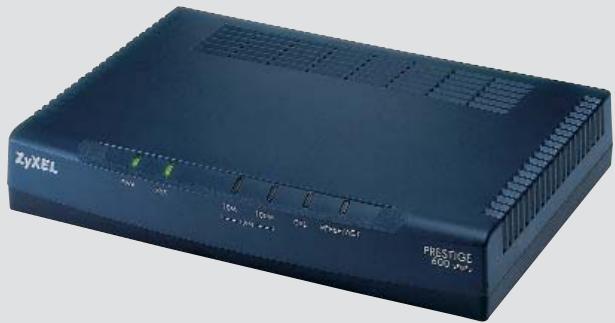

PRESTIGE 650R - Routeur ADSL ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur ADSL
Marque	ZYXEL
Modèle	PRESTIGE 650R
Connectivité	Ethernet 10/100, ADSL (RJ-11)
Débit Ethernet	10/100 Mbps
Débit ADSL	Jusqu'à 8 Mbps (selon abonnement)
Protocoles supportés	TCP/IP, DHCP, PPPoE, NAT
Configuration	Via interface web (192.168.1.1)
Identifiant par défaut	admin / 1234
Affichage LED	PWR, SYS, 10M, 100M, DSL, PPP/ACT
Alimentation	Bloc secteur externe
Systèmes d'exploitation supportés	Windows 95/98/ME/2000/XP, Mac OS 8.x/9.x/10.x
Contenu de la boîte	Routeur, câble Ethernet, câble RJ-11, bloc secteur, CD d'installation
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non prévu par le fabricant. Se référer au support.
Informations générales	Routeur ADSL pour particulier. Livré avec guide d'installation.

FOIRE AUX QUESTIONS - PRESTIGE 650R ZYXEL

Quelle est l'adresse IP par défaut du routeur ?

L'adresse IP par défaut est 192.168.1.1. Saisissez-la dans votre navigateur pour accéder à l'interface de configuration.

Quels sont les identifiants par défaut ?

Le nom d'utilisateur est admin et le mot de passe est 1234. Changez le mot de passe après la première connexion.

Que faire si la LED PWR ne s'allume pas ?

Vérifiez que le routeur est branché au transformateur et que le transformateur est connecté à une prise secteur. Assurez-vous que l'interrupteur est en position On.

Que faire si la LED SYS ne s'allume pas ?

Éteignez le routeur en actionnant l'interrupteur, puis rallumez-le après quelques secondes. Si le problème persiste, contactez le support.

Que faire si la LED DSL ne s'allume pas ?

Vérifiez le câble ADSL entre le routeur et la prise téléphonique. Si vous utilisez un séparateur, vérifiez ses connexions. Si tout est correct, contactez votre fournisseur d'accès.

Comment vérifier que mon ordinateur reçoit une adresse IP ?

Sous Windows, ouvrez l'invite de commandes et tapez ipconfig. L'adresse IP doit être différente de 0.0.0.0. Sous Mac, allez dans Préférences Système > Réseau.

Je n'arrive pas à localiser le routeur sur le réseau.

Vérifiez que le câble Ethernet est correctement branché entre votre ordinateur et le port LAN du routeur. La LED 10M ou 100M doit être allumée.

Comment changer le mot de passe par défaut ?

Connectez-vous à l'interface web (192.168.1.1), allez dans Advanced Setup > Password, saisissez le nouveau mot de passe et confirmez-le. Cliquez sur Apply.

Puis-je mettre à jour le firmware ?

Oui, téléchargez la dernière version sur le site de ZyXEL (www.studerus.ch), puis connectez-vous à l'interface web, allez dans Maintenance > Firmware et chargez le fichier.

Comment configurer le routeur pour mon fournisseur d'accès ?

Connectez-vous à l'interface web, cliquez sur Wizard Setup, saisissez votre nom d'utilisateur et mot de passe fournis par votre FAI, puis suivez les étapes jusqu'à Save Settings.

MODE D'EMPLOI PRESTIGE 650R ZYXEL

ADSL-Router Routeur ADSL

Sauf omission ou erreur.

Liebe Kundin, lieber Kunde.

Nous vous remercions beaucoup d'avoir porté choix sur un produit ZyXEL.

Ce guide doit vous aider à installer et utiliser votre Prestige 650R(-I) le plus rapidement possible. Il décrit brièvement l'implémentation sous les systèmes d'exploitation Windows 95, 98, ME, 2000 et XP, Mac OS 8.x, 9.x et 10.x. (Continuez à la page 14)

Lieferumfang\*

Étendue de la livraison\*

Câble de raccordement Ethernet (patch-cable) pour connexion à l'ordinateur ou connexion au Hub/Switch

Câble RJ-11 pour raccordement téléphonique ADSL (pour version analogique avec fiche Reichle)

Bloc-secteur

CD ZyXEL avec guide d'installation

* Selon le type d'appareil, des kits filtres et séparateurs supplémentaires font partie de la livraison.

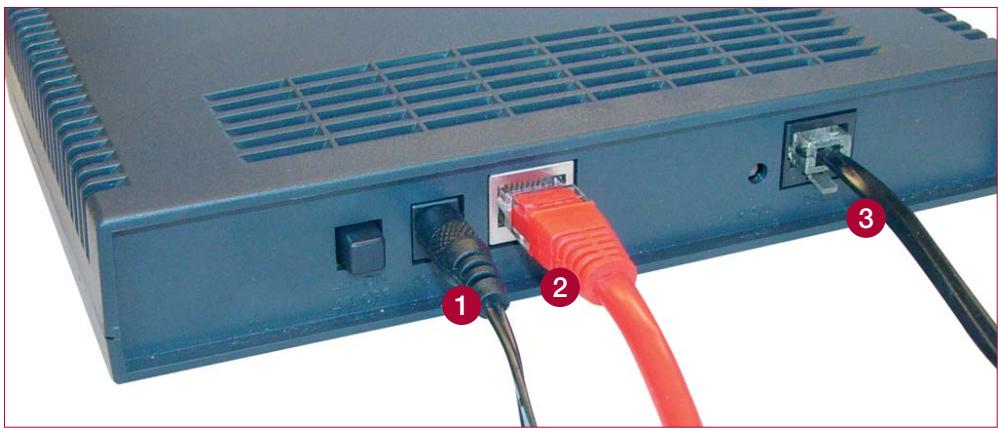

Mise en exploitation

1 Bloc-secteur
2 Câble Ethernet pour le branchement direct à un seul ordinateur ou la connexion à un Hub/Switch.
3 Câble RJ-11 pour raccordement téléphonique

Allumez l'appareil.

Les LED suivantes doivent s'allumer en vert, resp. orange:

Informations sur dépannage à la page 23

PWR = alimentation électrique est active

SYS = appareil est actif

10M = connexion Ethernet est active

100M = connexion Ethernet est active

DSL = connexion avec ADSL est active

PPP/ACT = allumé: connexion au fournisseur est active clignotant: les données seront transférées

A. Configuration de votre ordinateur sous Windows 95/98/ME

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de Configuration».

A la fenêtre «Panneau de Configuration» faites un double clic sur l'icône «Réseau».

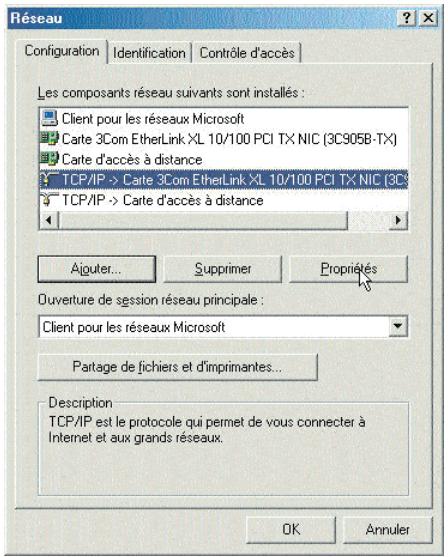

A la fenêtre «Réseau» cliquez sur «TCP/IP» et sur «Propriétés».

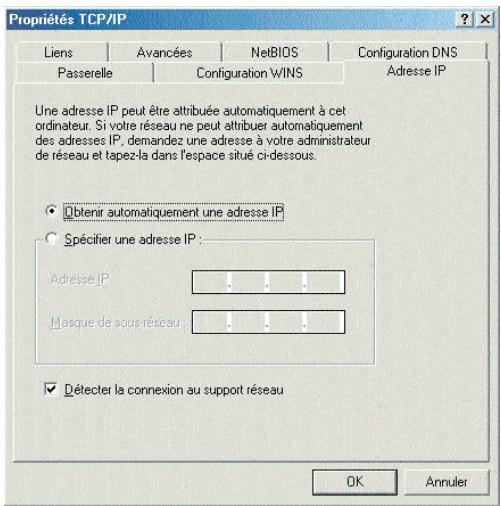

A la fenêtre «Propriétés TCP/IP» sélectionnez «Obtenir automatiquement une adresse IP».

Validez par «OK» et fermez la fenêtre «Réseau» en cliquant sur «OK».

Redémarrez l'ordinateur.

Continuez l'installation à la page 20.

A. Configuration de votre ordinateur sous Windows 2000/XP

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de Configuration».

A la fenêtre «Panneau de Configuration» faites un double clic sur l'icône «Connexion Réseau et Internet» et puis «Connexion Réseau».

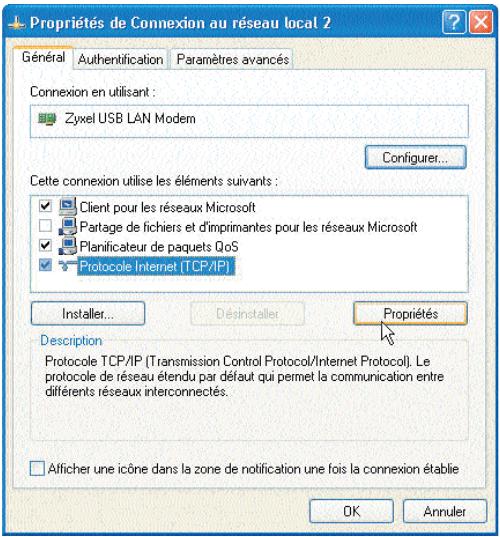

Cliquez sur «Connexion LAN» avec le bouton droit de la souris et choisissez «Propriétés».

A la fenêtre «Réseau» cliquez sur «TCP/IP» et ensuite sur «Propriétés».

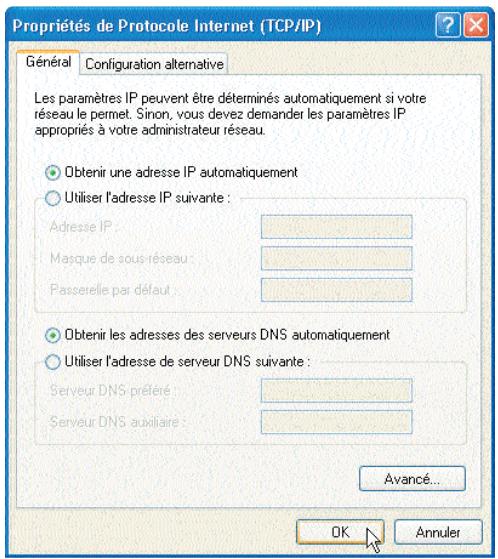

A la fenêtre «Propriétés de Protocole Internet (TCP/IP)» sélectionnez «Obtenir une adresse IP automatiquement».

Validez par «OK» et fermez la fenêtre «Réseau» en cliquant sur «OK».

Continuez l'installation à la page 20.

A. Configuration de votre Mac sous OS 8x/9x

Configuration TCP/IP

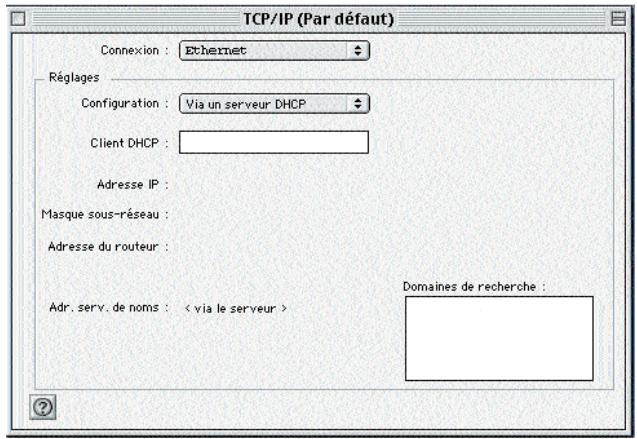

Changez d'abord la connexion et mettez-la sur «Ethernet» si toutefois cela ne serait pas encore le cas.

Choisissez la méthode de configuration «Via un serveur DHCP». Le Prestige 650R(-I) envoie toutes les informations comme adresse IP et adresse du routeur, masque sous-réseau, etc.

Continuez l'installation à la page 20.

A. Configuration de votre Mac sous OS X

Configuration TCP/IP

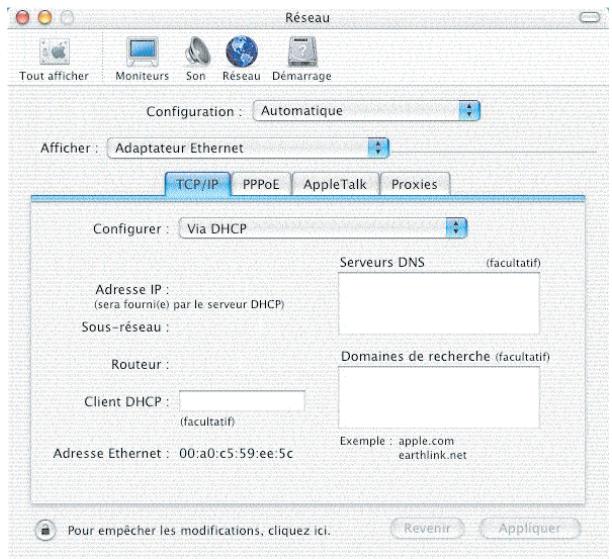

Ouvrez vos préférences système et cliquez sur «Réseau», pour ouvrir le panneau de configuration réseau.

Choisissez la configuration «Via DHCP». Le Prestige 650R(-I) envoie toutes les informations comme adresse IP et adresse du routeur, masque sous-réseau, etc. A droite cliquez sur «Appliquer».

Continuez l'installation à la page 20.

Config. du routeur, tous les systèmes d'exploit.

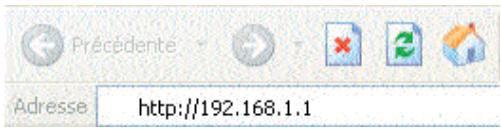

Dans le navigateur entrez l'adresse IP par défaut 192.168.1.1 du Prestige 650R(-I).

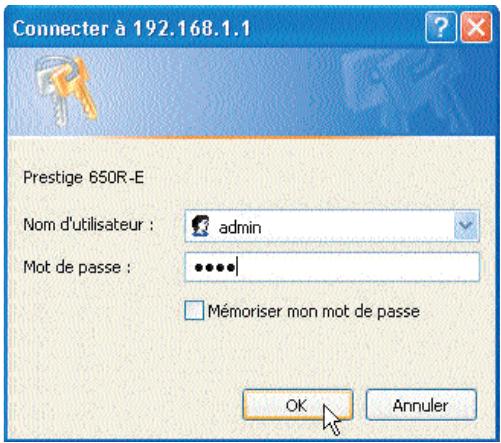

Entrez le nom d'utilisateur «admin» et le mot de passe «1234».

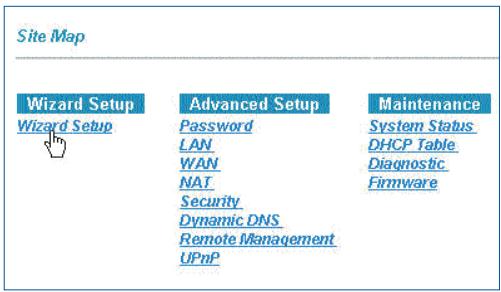

Cliquez sur «Wizard Setup» et puis sur «Next».

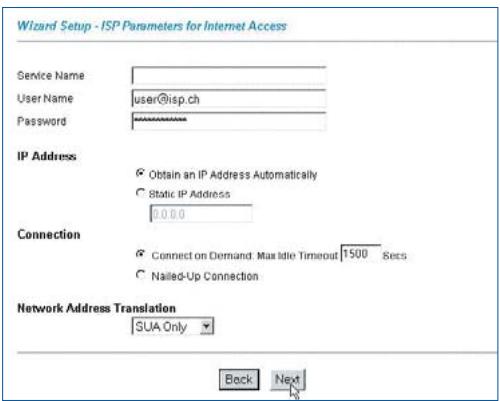

Saisissez les informations de votre fournisseur dans les champs «User Name» et «Password». Laissez les autres champs inchangés.

Ensuite cliquez sur «Next».

(Pour adresse IP fixe entrez «Static IP Address» et activez «Nailed-Up Connection».)

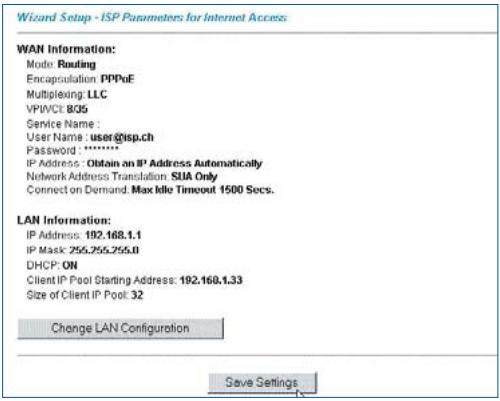

Vérifiez les paramètres dans l'écran affiché ensuite. Pour changer les informations du LAN sur le Prestige, cliquez sur «Change LAN Configuration». Sinon, cliquez sur «Save Settings».

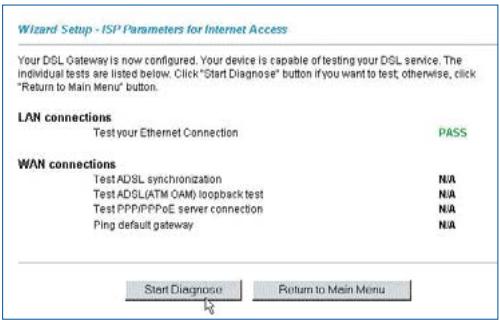

Le Prestige teste automatiquement la connexion aux ordinateurs connectés aux ports LAN. Pour tester la connexion ADSL cliquez sur «Start Diagnose».

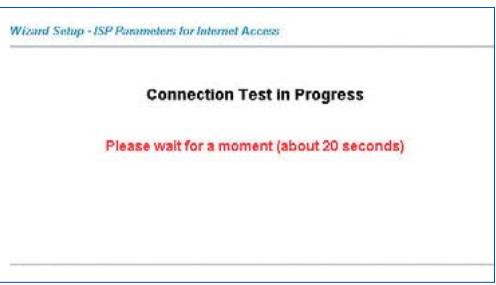

Attendez maintenant environ 20 secondes jusqu'à la fin des tests.

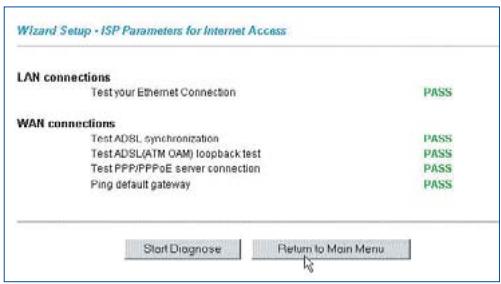

Tous les tests se sont achevés avec succès. Retournez sur le menu principal en cliquant sur «Return to Main Menu».

Si un des tests n'est pas confirmé avec «OK», votre accès à Internet est perturbé. Dans ce cas, contactez le support de votre fournisseur.

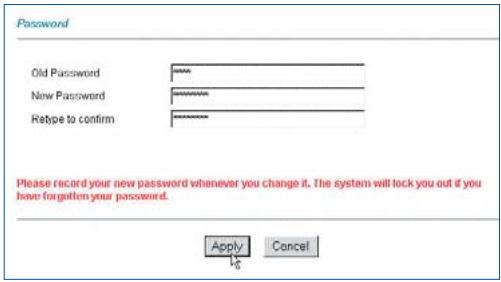

Cliquez sur «Advanced Setup» et «Password». Changez le mot de passe par défaut 1234. Entrez le nouveau mot de passe et le confirmez dans le champ «Retype to confirm». Cliquez sur «Apply».

La LED d'alimentation électrique (PWR) ne s'allume pas.

Vérifiez que le Prestige est connecté au transformateur, que le transformateur est connecté avec la prise et que l'interrupteur est à la position «On».

La LED état du système (SYS) ne s'allume pas.

Interrompez le circuit de courant du Prestige en actionnant l'interrupteur pour l'éteindre et rallumez-le ensuite.

Comment puis-je vérifier l'adresse IP que le Prestige a assignée à mon ordinateur?

Assurez-vous que le Prestige est allumé, puis mettez en marche votre ordinateur. Choisissez dans le menu de démarrage «effectuer», insérez «command» et puis «ipconfig», la configuration TCP/IP de votre ordinateur sera alors affichée. Si le champ «Adresse IP» montre «0.0.0.0.», vérifiez le câblage.

Je n'arrive pas à localiser mon Prestige.

Vérifiez si le port Ethernet de votre ordinateur et le port LAN du Prestige sont reliés au même réseau Ethernet. La LED «10M» ou «100M» du Prestige doit être allumée.

Quel est le mot de passe pour mon Prestige?

Le mot de passe standard est 1234. Veuillez modifier le mot de passe après l'installation de manière à obtenir une combinaison sûre.

Je n'arrive pas à accéder Internet, la LED DSL ne s'allume pas.

Vérifiez si le Prestige est allumé. Vérifiez si le signal lumineux «DSL» du Prestige est allumé. S'il ne l'est pas, vérifiez la configuration et le câble ADSL entre le Prestige et la prise téléphonique (ou séparateur chez RNIS). Si tout ça est correct, veuillez consulter votre fournisseur.

Puis-je mettre à niveau le Prestige via téléchargement d'un logiciel depuis le site web ZyXEL?

Connectez-vous au site www.studerus.ch et téléchargez le logiciel sur votre PC local. Vous pouvez mettre à niveau le microprogramme via Web-GUI. A ce sujet veuillez vous référer au guide d'utilisation (sur le CD ci-joint).
