PRESTIGE 792H - Routeur ADSL ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur ADSL (passerelle sécurisée G.SHDSL)
Marque	ZYXEL
Modèle	PRESTIGE 792H
Technologie WAN	G.SHDSL (débit réglable de 72 Kbps à 2,3 Mbps)
Ports LAN	4 ports Ethernet 10/100 Mbps auto MDI/MDIX
Port DSL	1 port RJ-11
Port console/AUX	1 port pour gestion locale et dial back-up
Bouton reset	Oui
Voyants DEL	Oui (alimentation, DSL, LAN, etc.)
Alimentation	12 Vca (entrant)
Dimensions (L x P x H)	181 mm x 127 mm x 36,5 mm
Poids	319 g
Température d'exploitation	0 à 40 °C
Humidité d'exploitation	20 à 85 % (sans condensation)
Garantie	2 ans
Fonctions principales	Routeur ADSL, pare-feu SPI, VPN IPSec (10 tunnels), dial back-up, gestion de bande passante (MBM), NAT/PAT, DHCP, DNS dynamique, UPnP
Protocoles supportés	TCP/IP, UDP, ICMP, ARP, RIPv1/v2, IGMP v1/v2, pontage IEEE 802.1d
Sécurité	Pare-feu Stateful Packet Inspection, prévention DoS, filtrage de contenu et de paquets, contrôle d'accès, journaux et alertes temps réel
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux sec ; ne pas utiliser de produits liquides ou abrasifs
Pièces détachées et réparabilité	Consulter le service après-vente ZYXEL ; pas de pièces détachées grand public

FOIRE AUX QUESTIONS - PRESTIGE 792H ZYXEL

Comment réinitialiser le routeur PRESTIGE 792H aux paramètres d'usine ?

Utilisez le bouton Reset à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Comment accéder à l'interface de configuration Web ?

Connectez votre ordinateur à un port LAN du routeur. Ouvrez un navigateur et saisissez l'adresse IP par défaut (par exemple 192.168.1.1). Le nom d'utilisateur et mot de passe par défaut sont souvent 'admin' (voir notice).

Quels types de connexion VPN le PRESTIGE 792H prend-il en charge ?

Il supporte jusqu'à 10 tunnels VPN IPSec avec gestion manuelle des clés ou IKE, protocoles AH/ESP, encryptage DES/3DES et authentification SHA-1/MD5.

Que faire si la connexion ADSL ne s'établit pas ?

Vérifiez le câble DSL et les voyants. Assurez-vous que votre ligne est activée pour l'ADSL. Consultez l'interface Web pour les paramètres VPI/VCI. Si le problème persiste, contactez votre fournisseur d'accès.

Comment configurer le routeur en mode serveur ou client G.SHDSL ?

Dans l'interface Web, allez dans les paramètres WAN et choisissez le mode serveur (pour une connexion point à point) ou client. Réglez le débit souhaité (72 Kbps à 2,3 Mbps).

Est-ce que le PRESTIGE 792H supporte le VLAN ?

Oui, la fonction VLAN par port est disponible sur les versions ultérieures du firmware. Consultez la mise à jour du micrologiciel pour activer cette fonctionnalité.

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware depuis le site ZYXEL. Dans l'interface Web, allez dans 'Gestion' > 'Mise à jour du firmware' et sélectionnez le fichier téléchargé. Ne coupez pas l'alimentation pendant la mise à jour.

Le routeur dispose-t-il d'une fonction de sauvegarde de la connexion ?

Oui, il intègre une fonction dial back-up sur le port console/AUX. En cas de panne DSL, le trafic est automatiquement redirigé vers un modem RNIS ou analogique de secours.

Comment optimiser la bande passante pour la VoIP ou la visioconférence ?

Utilisez la fonction Media Bandwidth Management (MBM) dans l'interface Web. Vous pouvez définir des priorités de trafic pour garantir la qualité de service (QoS) pour la voix et la vidéo.

Quelle est la procédure de nettoyage recommandée ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez jamais de solvants, de sprays ou de chiffons humides. Assurez-vous que les orifices de ventilation ne sont pas obstrués.

MODE D'EMPLOI PRESTIGE 792H ZYXEL

Le Prestige 792H G.SHDSL, passerelle sécurisée à 4 ports de ZyXEL, est une solution DSL destinée aux moyennes entreprises et qui leur permet d'établier une connexion Internet ou vers un réseau d'entreprise à distance à prix très compétitif. Elle inclut un port DSL haut débit, un commutateur Ethernet automatique MDI/MDIX 4 ports à 10/100 Mbps et un port dial back-up afin de garantir la disponibilité de la connexion Internet. Grace à la technologie G.SHDSL, le Prestige 792H constitue une alternative haut débit ideale aux lignes spécialisées en offrant un taux de transmission régiable jusqu'à 2,3 Mbps pour l'accès Internet et les transmissions symétriques LAN to LAN. Il peut aussi être configuré en mode serveur ou client pourmettre en place une connectivité point à point entre deux sites

La robustesse des caractéristiques de sécurité pare-feu et le tunnel VPN (réseau privé virtuel) IPSec protégent le réseau contre toute forme d'intrusion. D'autres caractéristiques telles que les fonctions dial back-up fail-over & fall-back automatiques, la redirection du traffic ou encore la gestion de la bande passante (Media Bandwidth Management ou MBM) maximisent les performances tout en minimisant les coûts d'exploitation et de maintenance.

Pointsforts

Accès Internet très haut débit

La technologie ajustable G.SHDSL est compatible avec une transmission symétrique et des taux allant de 72 Kbps à 2,3 Mbps. Il s'agit ainsi d'une alternative peu couette aux services T1/E1, et qui convient parfaitement aux applications liéquement utilisées dans un environnement d'entreprise, telles que l'hébergement de pages Web, la visioconférence ou le traffic bidirectionnel

Sécurité pare-feu robuste

Le système d'exploitation ZyNOS, certifié ICSA, garantit une performance pare-feu à la pointe du progrès et la sécurité robuste de la série Prestige 792H. Equipé de la technologie SPI (Stateful Packet Inspection), il apporte une première protection contre les attaques DoS (déni de service) et barre ainsi la route aux pirates, intrus et autres agresseurs potentiels.

VPN (réseau privé virtuel)

Grêce à sa compatibilité avec le standard VPN IPSec, le Prestige 792H est idéal pour les accès site à site et distants. L'encryptage des données sur Internet assure une transmission sécurisée entre deux sites. Il peut être utilisé pour replacer une ligne spécialisée privée ou un relais de trame, permettant ainsi d'obtenir une interconnectivité globale à moinsindre coût.

Fonctions de sauvegarde automatique fail-over et fall-back sur réseau étendu

En cas d'échéç de la connexion DSL sur le port WAN, le Prestige 792H redirige automatiquement le traffic vers un modem RNIS ou analogique de secours. Une fois la connexion rétablie, le traffic reprend normalement. Le Prestige 792H comporte également une fonction de sauvégarde qui, en redirigeant le traffic vers une passerelle déterminée, garantit la disponibilité de la connexion Internet. La solution de sauvégarde pour réseau étendu minimise ainsi les coûts de maintenance et les pertes réalisant de l'exploitation quotidienne.

Gestion efficace de la bande passante (MBM)

La série Prestige 792H permet aux administrateurs du réseau d'attribuer les accès tout en maintainant la qualité du service (QoS). La fonction MBM (gestion de la bande passante) définit les priorités de service et découple ainsi la productivité et l'efficacité de l'exploitation quotidienne en créé un système adapté aux besoines spécifiques de chaque utiliser (voix sur IP, lecture de videos ou de MP3 et visioconférence p. ex.)

Caractéristiques

Compatibilité G.SHDSL

• 2 raccordements standard ITU G992.1 G.SHDSL
• Ajustement automatique / manuel des taux (de 72 Kbps à 2,3 Mbps)
  Mode serveur ou client

Protocole ATM

• Forum ATM UNI3.1/4.0
  12 PVC
• Protocole multiple RFC 1483/2684 sur AAL5
• Protocole point à point RFC 2364 sur AAL5
• Protocole point à point RFC 2364 sur Ethernet
• Multiplexage VC et LLC
• ATM QoS UBR, CBR, VBR-nrt
• ITU-T 1.610 OAM F4/F5

Sécurité pare-feu

• Stateful Packet Inspection

• Prévention des attaques de type DoS

• Régles de contrôle des accès
• Filtrage du contentu
• Filtrage des paquets
  Fichiers journal et alertes en temps reel

Réseau privé virtuel (VPN)

10 tunnels VPN IPSec
- Gestion manuelle des clés et IKE
- Protocoles AH et ESP
- Encryptage DES et 3DES
- Authentication SHA-1 et MD5
- Encapsulation en modes transfert et tunnel

Protocoles réseau

• Pontage transparent (IEEE 802.1d)
• Routage IP: TCP, UDP, ICMP, ARP
• RIPv1 et RIPv2
• IP Multicast IGMP v1/v2

Gestion IP

• Partage d'accès à Internet (SUA / multi-NAT)

Pass-through VPN PPTP / L2TP / IPSec
- compatibilité applications multimédia
- Serveur / relais / client DHCP
- Proxy DNS
DNS dynamique
- Compatibilité UpnP

Gestion du réseau

• Configuration basée sur le Web
• Mise à jour et sauvégarde FTP/TFTP du microprogramme et de la configuration
• Gestion Telnet
• CompatibleSNMP
• Outils de diagnostic intégrés

Avances

• Fonction dial back-up
• Redirection du traffic
• Gestion de la bande passante*

• Compatible VLAN par port*

• disponible sur les prochains versions

Spécifications

Matériel

• DSL: un port RJ-11
• Commutateur automatique MDI/MDIX 4 ports à 10/100 Mbps

• Port console / AUX pour gestion locale et dial back-up

• Bouton reset
  Voyant DEL

• Alimentation: 12 Vca (entrant)

Dimensions & poids

• Dimensions: 181mm (L) x 127 mm (P) x 36.5 mm (H)

• Poids: 319g

Conditions d'exploitation

• Température: 0 40^ C
• Humidité: 20 85% (sans condensation)
• Garantie : deux ans

Application Diagram

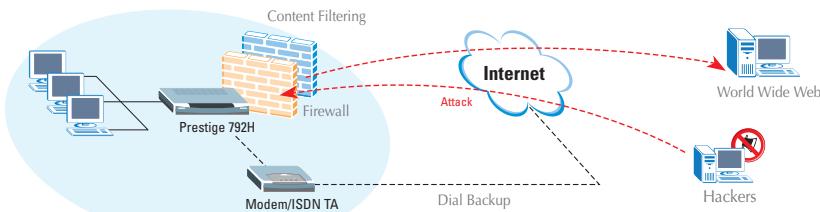

Broadband Internet Access
