843 26 - Prise électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	LEGRAND
Modèle	843 26
Type de produit	Prise TV-FM hertzienne
Catégorie	Prise électrique
Gain TV	14 dB
Gain FM	14 dB
Bandes de fréquence TV	VHF-BIII (120-470 MHz), UHF (470-862 MHz)
Bande de fréquence FM	87.5-108 MHz
Bande de fréquence retour (BI)	4-30 MHz
Alimentation	Passive (aucune alimentation requise)
Matériau	Plastique ignifugé, contacts métalliques
Fixation	Encastrée ou saillie (selon accessoires non fournis)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Non applicable (produit scellé). En cas de dysfonctionnement, remplacer l'ensemble.
Informations générales	Prise compatible avec les signaux TV et FM hertziens. Modèle faisant partie de la série 843 26/27/28/29/76/77/79.

FOIRE AUX QUESTIONS - 843 26 LEGRAND

Comment installer la prise LEGRAND 843 26 ?

L'installation doit être réalisée par un électricien qualifié. Elle se fixe dans une boîte d'encastrement standard. Raccordez les câbles TV et FM selon le schéma fourni. Attention : respectez les normes électriques en vigueur.

La prise 843 26 est-elle compatible avec la TNT ?

Oui, elle supporte les fréquences UHF (470-862 MHz) utilisées par la TNT. Le gain de 14 dB assure une bonne réception.

Puis-je l'utiliser pour la radio FM ?

Absolument, la prise est conçue pour la bande FM (87.5-108 MHz) avec un gain de 14 dB.

La prise 843 26 est-elle équipée d'un séparateur TV/FM ?

Oui, elle intègre une fonction de séparation des signaux TV et FM sur deux sorties distinctes.

Quel type de câble utiliser avec cette prise ?

Utilisez un câble coaxial 75 ohms de qualité. Les connecteurs sont de type F (femelle) ou IEC selon la configuration.

La prise 843 26 supporte-t-elle le satellite ?

Non, ce modèle est réservé aux signaux TV et FM hertziens. Pour le satellite, choisissez la référence 843 29/79.

Que faire en cas de mauvaise réception ?

Vérifiez les connexions, l'état du câble et l'orientation de l'antenne. Assurez-vous que la prise n'est pas défectueuse. Si le problème persiste, consultez un antenniste.

Cette prise est-elle compatible avec le courant porteur (CPL) ?

Non, elle est dédiée aux signaux TV/FM uniquement. Ne pas l'utiliser pour du courant porteur.

Y a-t-il un risque d'interférence entre TV et FM ?

Le circuit de séparation interne minimise les interférences. Les gains sont calibrés pour un fonctionnement simultané sans perturbation.

Comment nettoyer la prise LEGRAND 843 26 ?

Débranchez l'appareil. Nettoyez avec un chiffon doux légèrement humide (pas de produits chimiques). Séchez avant de rebrancher.

MODE D'EMPLOI 843 26 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

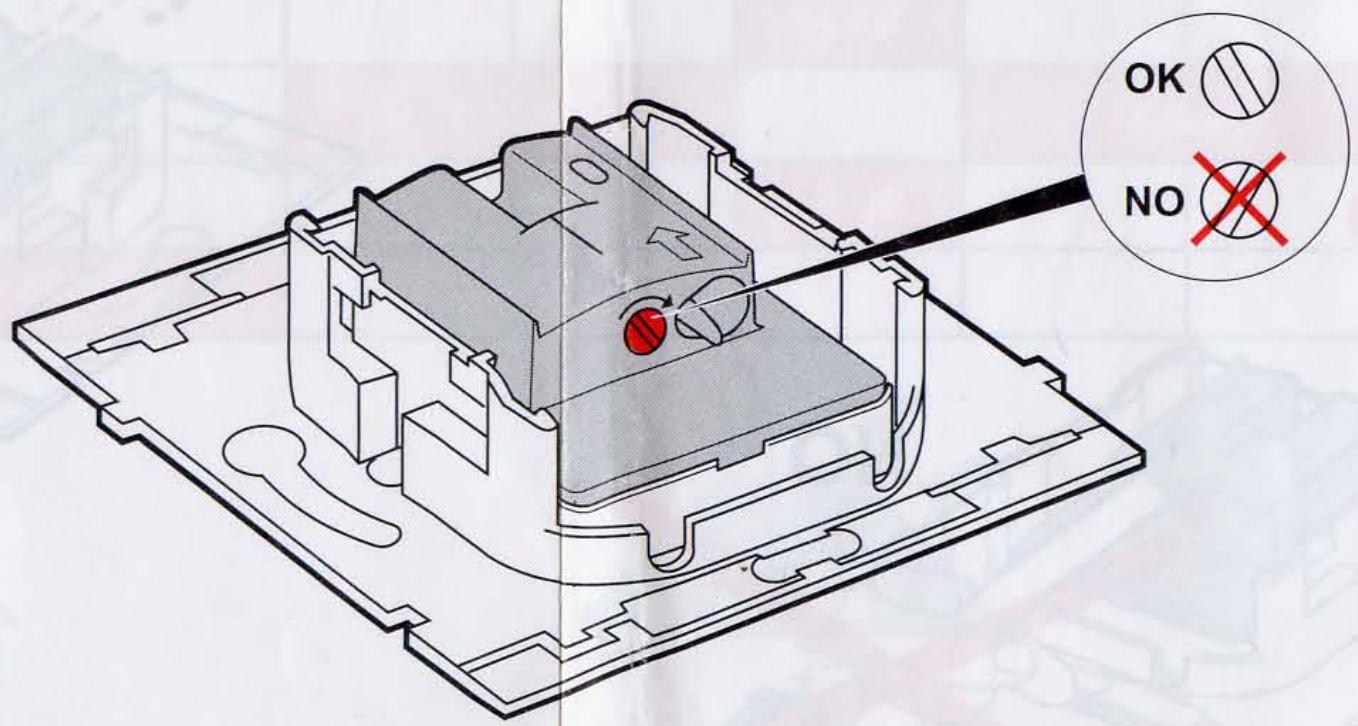

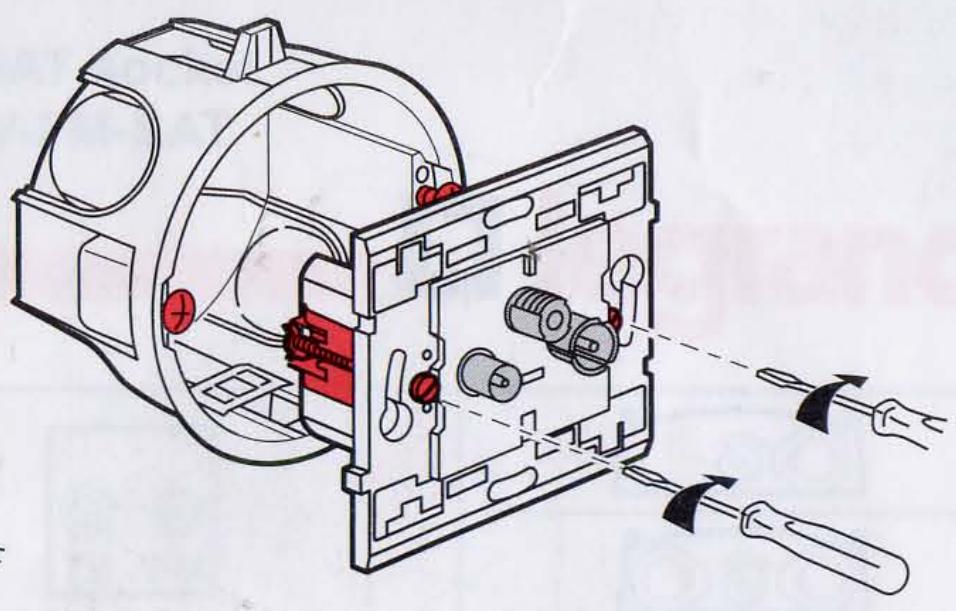

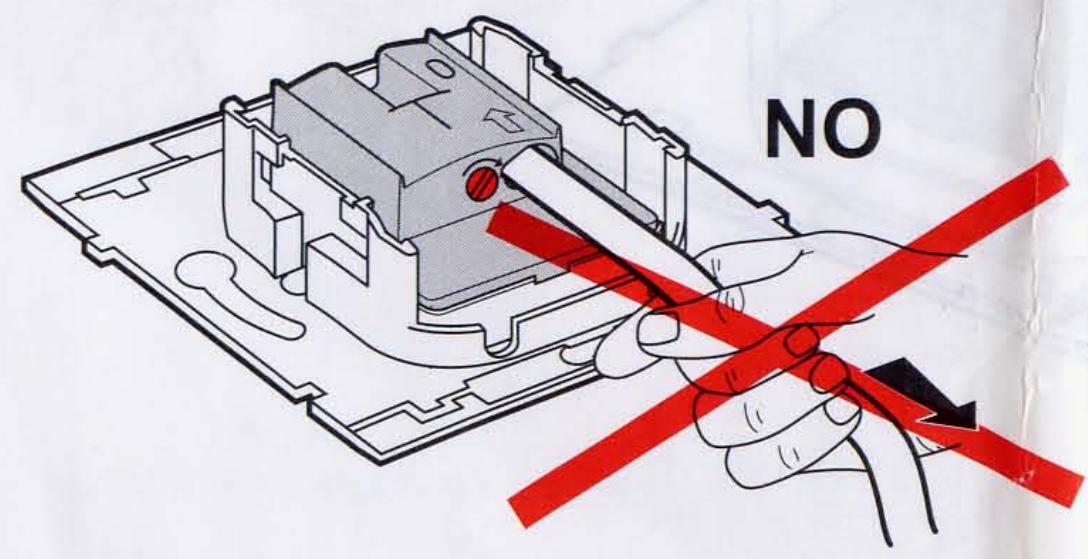

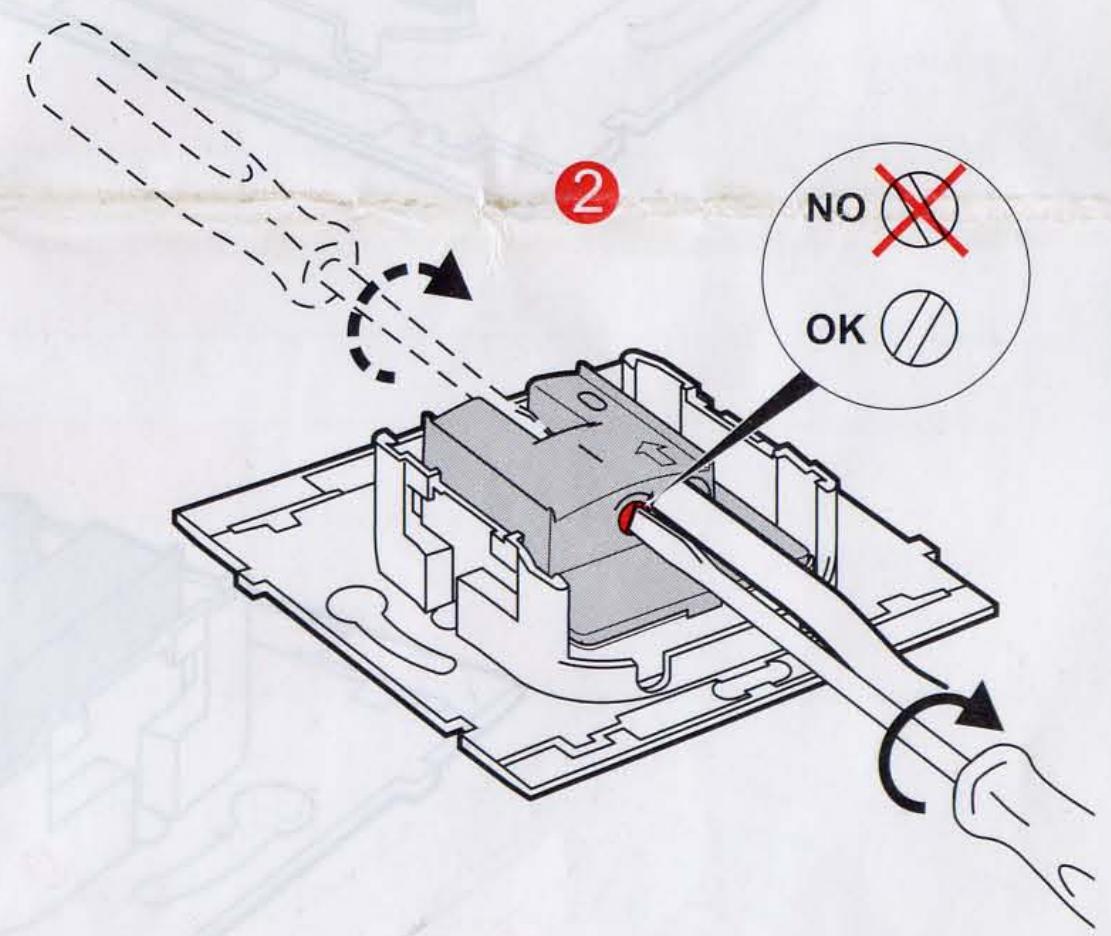

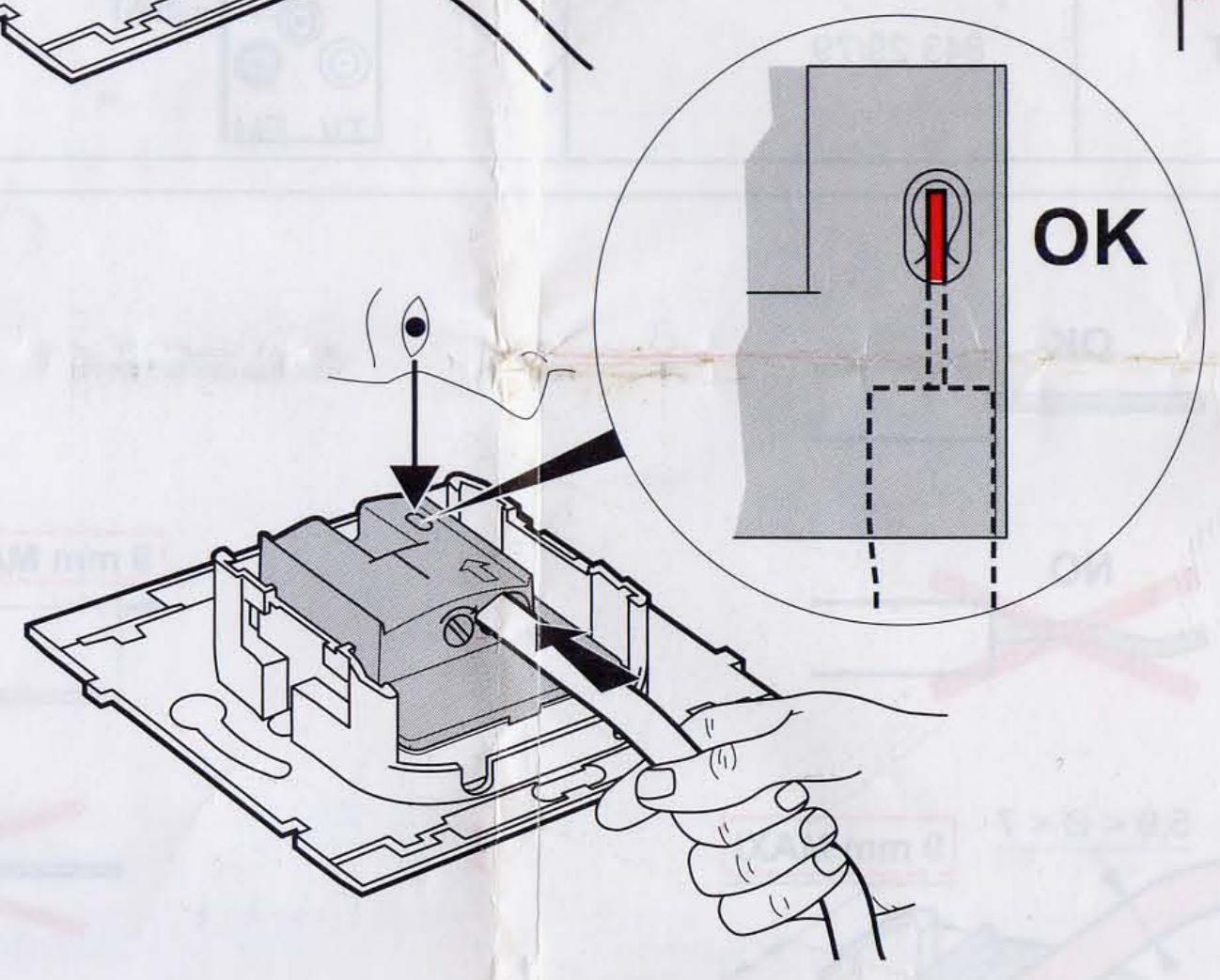

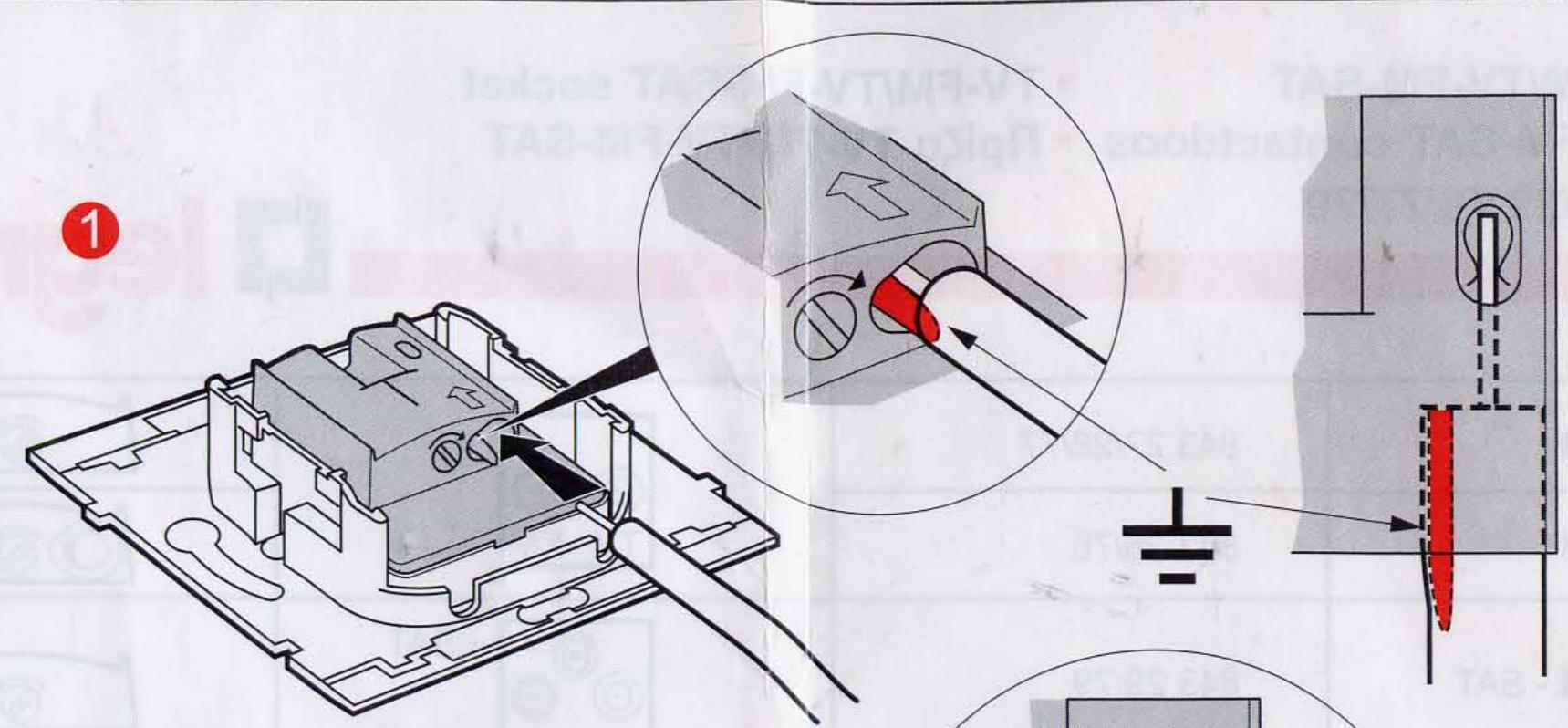

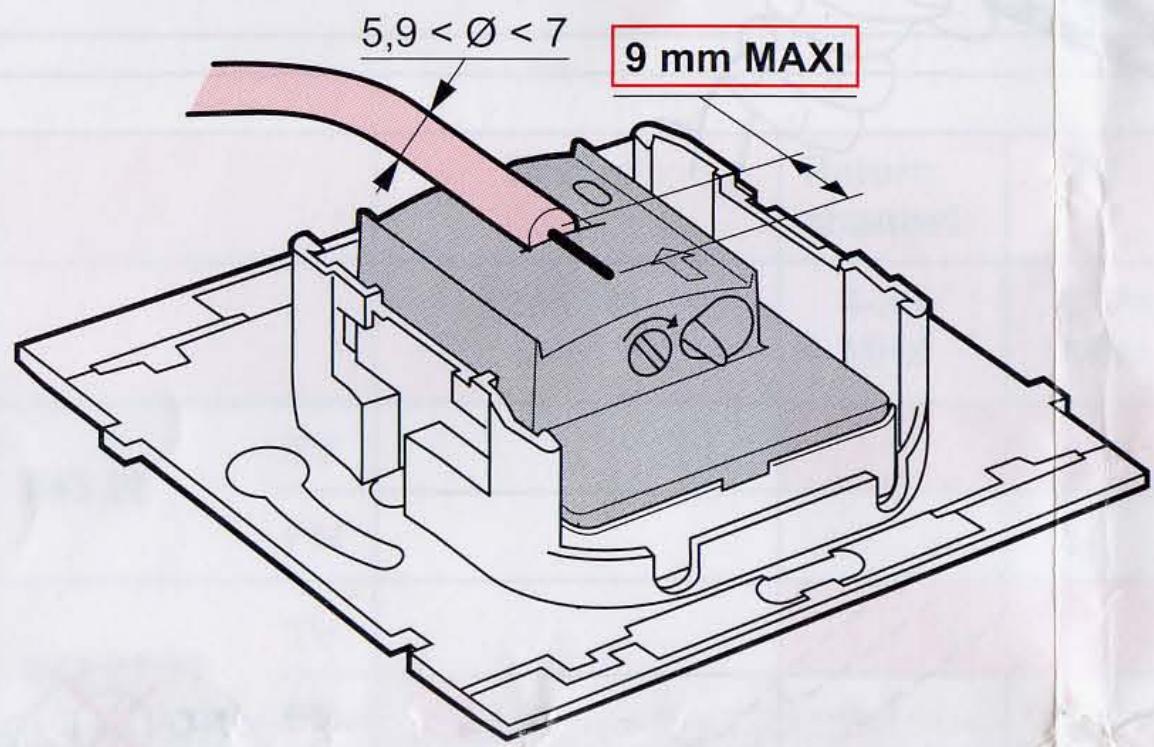

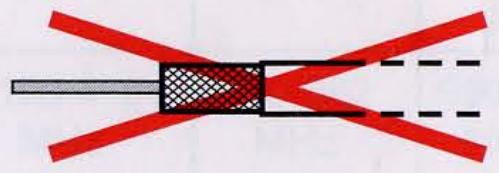

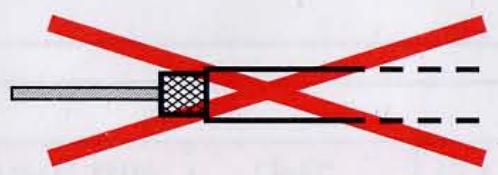

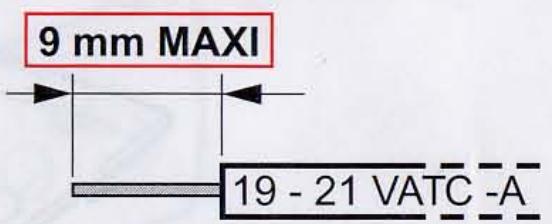

• Fixation
• Bevestiging
  Fixing
• Στερεωση

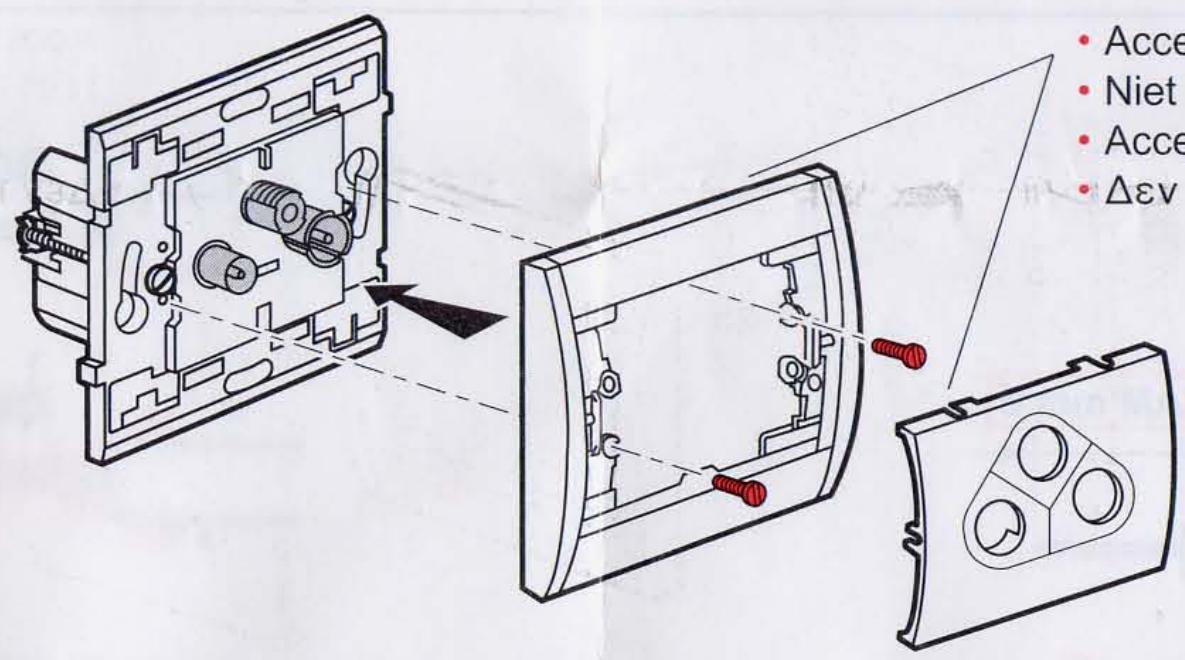

Montage
Montage
Assembly
Movtapiogaa

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

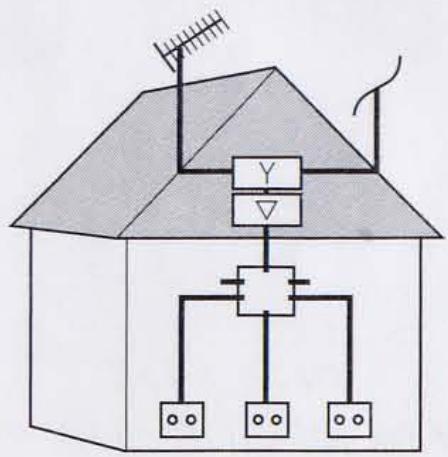

TV-FM hertzian distribution

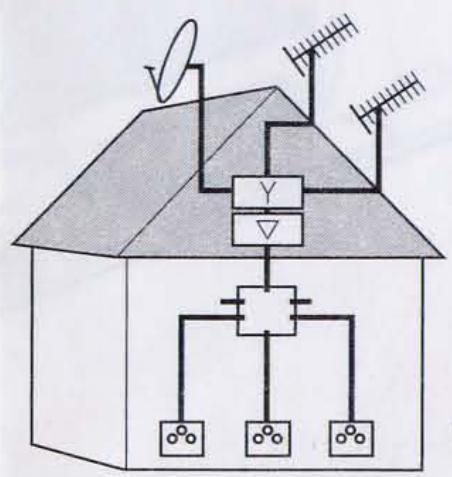

TV - FM SAT hertzian and satellite distribution
