841 51 - Interrupteur électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique
Marque	LEGRAND
Modèle	841 51
Utilisation	Commande d'éclairage et de petits moteurs
Tension nominale	230 V ~ 50 Hz
Courant nominal	10 A
Puissance maximale	2300 W (charge résistive)
Types de lampes compatibles	Incandescence, halogène 230 V, fluorescence, fluocompactes, ballast électronique
Types de transformateurs compatibles	Ferromagnétique et électronique
Moteurs compatibles	Moteurs et ventilateurs (non associés à un luminaire)
Fonction principale	Allumage/extinction manuel ou automatique (crépusculaire)
Allumage manuel	Possible via poussoir à ouverture (contact NC) si luminosité < seuil
Extension de puissance	Relayage interdit
Matière	Plastique thermodurcissable (résistant aux chocs)
Indice de protection	IP20 (usage intérieur)
Température de fonctionnement	-5 °C à +40 °C
Dimensions (L x H x P)	Environ 80 x 80 x 40 mm (standard)
Poids	Environ 120 g
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Non réparable par l'utilisateur ; pièces détachées disponibles chez LEGRAND
Garantie	2 ans (conformité légale)

FOIRE AUX QUESTIONS - 841 51 LEGRAND

Quels types de lampes puis-je utiliser avec l'interrupteur LEGRAND 841 51 ?

Vous pouvez utiliser des lampes à incandescence, halogènes 230 V, fluorescentes, fluocompactes, ballasts électroniques pour tubes fluorescents ∅ 26, lampes halogènes avec transformateur ferromagnétique ou électronique, transformateurs ferromagnétiques ou électroniques, moteurs et ventilateurs (non associés à un luminaire), ainsi que des radiateurs d'appoint.

Comment installer l'interrupteur 841 51 ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant au disjoncteur avant toute intervention. Raccordez les fils conformément au schéma de la notice : phase sur L et neutre sur N. Respectez les charges maximales.

Puis-je utiliser cet interrupteur en extérieur ?

Non, cet interrupteur a un indice de protection IP20, ce qui le destine uniquement à un usage intérieur, à l'abri de l'humidité.

Quelle est la puissance maximale supportée par l'interrupteur ?

La puissance maximale est de 2300 W pour une charge résistive (lampes à incandescence, halogènes). Pour les charges inductives (moteurs), la puissance doit être réduite ; consultez la notice pour les valeurs exactes.

Comment fonctionne la fonction d'allumage crépusculaire ?

L'interrupteur peut commuter automatiquement lorsque la luminosité ambiante descend en dessous d'un seuil réglable. Un poussoir à ouverture (contact NC) permet également un allumage manuel si la lumière est insuffisante.

Puis-je ajouter un relais pour augmenter la puissance ?

Non, le relayage pour extension de puissance est interdit. Ne tentez pas de dépasser les charges maximales spécifiées.

L'interrupteur 841 51 est-il compatible avec des variateurs ?

Non, cet interrupteur n'est pas un variateur. Il assure une commutation ON/OFF uniquement. Pour une variation d'intensité, utilisez un gradateur adapté.

Que faire si l'interrupteur ne s'allume pas ?

Vérifiez que le courant est présent au disjoncteur, que les connexions sont correctes et que la charge n'est pas défectueuse. Si le problème persiste, contactez un électricien.

Comment nettoyer l'interrupteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits nettoyants, alcool ou abrasifs qui pourraient endommager le plastique.

Où trouver des pièces de rechange pour cet interrupteur ?

Les pièces détachées (mécanisme, bouton, etc.) sont disponibles auprès de LEGRAND ou de revendeurs agréés. Contactez le service après-vente.

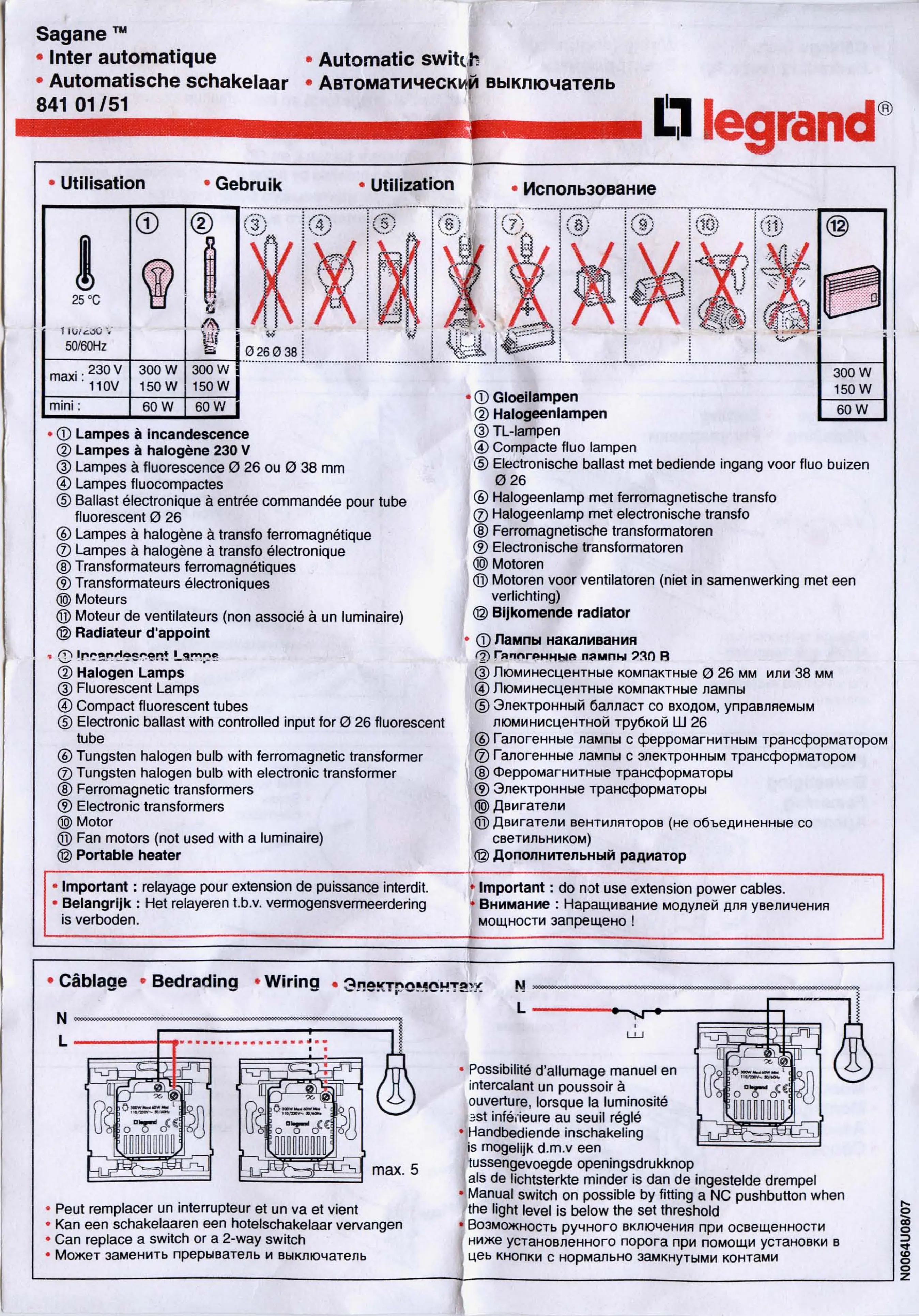

MODE D'EMPLOI 841 51 LEGRAND

• ① Lampes à incandescence
② Lampes à halogène 230 V
③ Lampes à fluorescence ∅ 26 ou ∅ 38 mm
④ Lampes fluocompactes
⑤ Ballast électronique à entrée commandée pour tube fluorescent ∅ 26
⑥ Lampes à halogène à transfo ferromagnétique
⑦ Lampes à halogène à transfo électronique
⑧ Transformateurs ferromagnétiques
⑨ Transformateurs électroniques
⑩ Moteurs
⑪ Moteur de ventilateurs (non associé à un luminaire)
⑫ Radiateur d'appoint
① Incandescent Lamps
② Halogen Lamps
③ Fluorescent Lamps
④ Compact fluorescent tubes
⑤ Electronic ballast with controlled input for ∅ 26 fluorescent tube
⑥ Tungsten halogen bulb with ferromagnetic transformer
⑦ Tungsten halogen bulb with electronic transformer
⑧ Ferromagnetic transformers
⑨ Electronic transformers
⑩ Motor
⑪ Fan motors (not used with a luminaire)
⑫ Portable heater

- Important : relayage pour extension de puissance interdit.

N L alité d'allumage manuel en plant un poussoir à ure, lorsque la luminosité érieure au seuil réglé ediende inschakeling elijk d m v een

• Possibilité d'allumage manuel en intercalant un poussoir à ouverture, lorsque la luminosité est inférieure au seuil réglé
• Handbediende inschakeling is mogelijk d.m.v een tussengevoegde openingsdrukknop als de lichtsterkte minder is dan de
  • Manual switch on possible by fitting a NC pushbutton when
  the light level is below the set threshold
