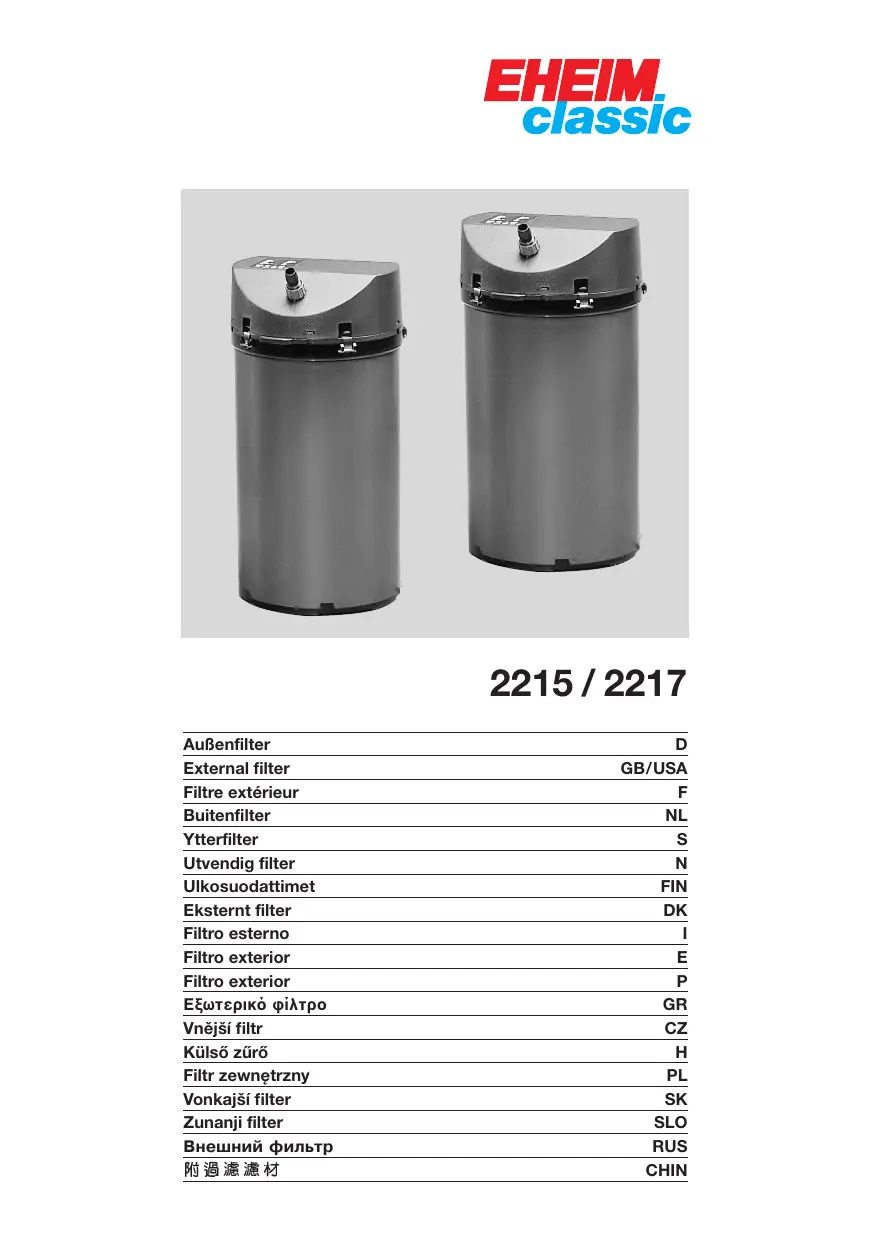

2215 - Filtre externe pour aquarium EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre externe pour aquarium
Marque	EHEIM
Modèle	2215
Dimensions (L x l x h)	210 x 210 x 350 mm
Poids	3,5 kg
Alimentation	230 V / 50 Hz
Consommation électrique	16 W
Débit de la pompe	620 L/h
Volume de la cuve filtrante	3,5 L
Fonctions principales	Filtration mécanique, biologique et chimique
Matériaux filtrants inclus	Mousses filtrantes, ouate, charbon actif
Amorçage	Par pompe d'amorçage, accessoire ou aspiration manuelle
Entretien et nettoyage	Débrancher avant intervention ; nettoyer la pompe et les masses filtrantes régulièrement
Sécurité	Usage intérieur uniquement ; ne pas utiliser si le câble est endommagé
Pièces détachées et réparabilité	Mousses, ouate, charbon, joints, turbine, axe, ailettes accessibles ; turbine non remplaçable par l'utilisateur
Informations générales	Fabricant : EHEIM GmbH & Co. KG, Allemagne

FOIRE AUX QUESTIONS - 2215 EHEIM

Comment installer le filtre EHEIM 2215 sous l'aquarium ?

Placez le filtre sous l'aquarium ou au moins plus bas que le niveau de l'eau. Montez le tube de refoulement et le tube d'aspiration avec la crépine. Fixez les tuyaux aux raccords : aspiration en bas, pression en haut. Assurez la fixation avec l'écrou de sécurité.

Comment amorcer le filtre pour la première fois ?

Il y a 3 méthodes : avec une pompe d'amorçage (réf. 4003540), avec l'accessoire universel d'installation, ou en aspirant par le tuyau de refoulement. Assurez-vous que le filtre soit plein d'eau avant de mettre le moteur en marche.

Que faire si le filtre fait un bruit après la mise en marche ?

Un léger bruit d'air dans la cuve est normal jusqu'à ce que tout l'air s'échappe. Laissez le bouchon de la canne de rejet ouvert jusqu'à ce que l'eau coule sans bulles, puis fermez-le.

Faut-il retirer le charbon actif après 2 semaines ?

Oui, le coussin au charbon noir est destiné à adsorber les impuretés lors de la première installation. Après environ 2 semaines, retirez-le et jetez-le. Il ne doit pas rester en permanence dans le filtre.

Comment nettoyer les masses filtrantes sans perdre les bactéries ?

Rincez les mousses à l'eau courante. Il est conseillé de ne pas toutes les laver le même jour pour préserver les colonies bactériennes. L'ouate et le charbon se remplacent.

Quelle est la procédure pour nettoyer la pompe ?

Débranchez l'appareil. Déverrouillez la tête de pompe et démontez les pièces. Retirez le canal de refroidissement avec un tournevis. Nettoyez toutes les pièces avec la brosse pour corps de pompe (réf. 4009550) et remontez dans l'ordre. Vérifiez que l'axe et les ailettes tournent librement.

Que faire en cas de fuite au niveau des raccords de tuyaux ?

Vérifiez régulièrement les jonctions de tuyaux. Assurez-vous que les écrous de sécurité sont bien serrés et que les joints sont en bon état. Remplacez les joints si nécessaire.

Peut-on utiliser le filtre sans les ventouses ?

Les ventouses à crochets sont fournies pour fixer le tube d'aspiration et la crépine à la paroi de l'aquarium. Elles ne sont pas obligatoires pour le fonctionnement, mais aident à maintenir les tuyaux en place.

Où se procurer des pièces détachées pour l'EHEIM 2215 ?

Les pièces détachées (mousses, ouate, charbon, joints, turbine) sont disponibles chez les revendeurs spécialisés et sur le site EHEIM. Utilisez les références indiquées dans la notice.

Le câble d'alimentation est-il remplaçable ?

Non, le câble réseau ne peut pas être remplacé. Si le câble est endommagé, l'appareil ne doit plus être utilisé. Adressez-vous au service après-vente EHEIM.

MODE D'EMPLOI 2215 EHEIM

pour l'achat de votre nouveau filtre extérieur EHEIM classic. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales.

Consignes de sécurité

Usage intérieur exclusivement.

Avant d'effectuer des travaux d'entretien ou de maintenance, déconnectez du réseau tous les appareils installés dans l'eau.

Le câble réseau de l'appareil ne peut pas être remplacé. L'usage de l'appareil est interdit lorsque le câble est endommagé. Veillez à vous adresser à votre revendeur spécialisé ou à votre agence EHEIM de service après-vente.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union Européenne.

Fonction

A ① Tête de la pompe ② Cuve du filtre ③ Raccord pour tuyau côté pression ④ Raccord pour tuyau côté aspiration ⑤ Grilles ⑥ Tube d'aspiration ⑦ Crépine ⑧ Ventouse à crochets ⑨ Tube de refoulement.

Placer la grille tiges, dirigées vers le bas.

B Version avec mousses filtrantes : Rincer toutes les mousses filtrantes à l'eau courante et les mettre dans le cuve du filtre comme indiqué sur le dessin : ⑧ 6x mousse filtrante bleue, ⑥ 1x ouate filtrante blanche et ⑨ 1x coussin au charbon noir en tant que couche supérieure. Le coussin au charbon adsorbe les substances chimiques lors de la première installation du filtre. Après environ 2 semaines il faut enlever le charbon et le jeter. Il est conseillé de ne pas rincer toutes les mousses filtrantes le même jour pour conserver des bactéries. B1 Version avec masses filtrantes : Remplir le cuve du filtre de la façon suivante : @ EHEIM MECH, 1 x mousse filtrante bleue, @ EHEIM SUBSTRATpro ou SUBSTRAT, 1 x ouate filtrante blanche et 1 x coussin au charbon noir en tant que couche supérieure. Après environ 2 semaines il faut enlever le charbon et le jeter.

Installation

C Poser la tête de pompe sur la cuve et s'assurer que le joint soit bien en place et en bon état. Fermer les clips. D Installer le filtre sous l'aquarium ou au moins plus bas que le niveau de l'eau. E/F Monter le tube de refoulement selon dessin ① ou ②. Assembler le tube d'aspiration et la crépine (dessin A) et le fixer à la paroi de l'aquarium à l'aide de 2 ventouses à crochets. Procéder au raccordement des tuyaux avec le filtre: le côté aspiration est raccordé à l'embout d'aspiration, en bas, le côté pression est raccordé à la tête de la pompe. G Assurer la fixation des tuyaux par l'écrou de sécurité.

Mise en service

Il existe 3 façons d'amorcer un filtre : 1) avec une pompe d'amorçage (réf. 4003540) 2) avec l'accessoire universel d'installation 1 (voir schéma H1) 3) ou en aspirant par le tuyau de refoulement. Assemblez la barre de rejet avec le tuyau de refoulement lorsque le filtre est plein d'eau.

Le moteur peut être mis en marche lorsque le filtré est plein d'eau et un léger bruit provoqué par l'air restant dans la cuve peut se faire entendre le temps qu'il s'échappe du filtré (phénomène normal). Ne mettez en place le bouchon à l'extrémité de la canne de rejet qu'une fois la totalité de l'air chassée.

Important: Lorsqu'il faut nettoyer les masses filtrantes et que le filtre doit être retiré de l'aquarium, merci de tenir compte des points suivants:

1) Le filtre ne doit pas être rempli d'eau lorsque vous le rapportez à l'aquarium. 2) Le tuyau de refoulement doit être purgé et le robinet (en option) ouvert. 3) APRÈS que les raccordements aient été effectués les robinets du côté aspiration peuvent être ouverts, l'eau circulera dans le filtre expulsant l'air par la canal de rejet et assurant un amortcage parfait.

Entretien

Retirer la prise de courant. Libérer le verrouillage de la tête de pompe et démonter les pièces de la pompe comme indiqué sur le dessin. Retirer à l'aide d'un tournevis le canal de refroidissement (dessin I). Nettoyer toutes les pièces à l'aide de la brosse pour corps de pompe (réf. no. 4009550) et remonter les dans le même ordre.

Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.

Attention: L'axe et les ailettes de la turbine de la pompe doivent tourner très facilement afin d'assurer le démarrage impeccable de la pompe.

Filtre	Coussins: mousse 2x	ouate 3x	charbon 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 I)	2510051 (1 I)
				2507751 (5 I)	2510101 (2 I)
2217	2616171	2616175	2628170		2510751 (5 I)
