Victoria 60 Duo - Table de cuisson Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à gaz encastrable
Marque	Klarstein
Modèle	Victoria 60 Duo
Numéro(s) d'article	10033132, 10034110, 10035270, 10035271, 10047677, 10047679
Alimentation électrique	220-240 V ~ 50/60 Hz
Nombre de brûleurs	4
Brûleur wok	3,3 kW
Brûleur fort	3,0 kW
Brûleur normal	1,75 kW
Brûleur économique	1,0 kW
Type de gaz	GPL (G30 50 mbar) / Gaz naturel (G20 20 mbar)
Largeur	60 cm
Profondeur	Environ 51 cm
Poids	Environ 9 kg
Allumage	Allumage électronique automatique
Sécurité	Dispositif anti-défaillance de flamme sur chaque brûleur
Surface	Acier inoxydable
Nettoyage	Chiffon doux et détergent neutre ; ne pas utiliser de nettoyeur vapeur
Installation	Encastrable, plan de travail de 60 cm, par installateur qualifié
Réparabilité	Injecteurs remplaçables, entretien par technicien agréé
Utilisation	Domestique uniquement

FOIRE AUX QUESTIONS - Victoria 60 Duo Klarstein

Quel type de gaz convient à la table de cuisson Victoria 60 Duo ?

Cette table de cuisson fonctionne au gaz naturel (G20) et au GPL (G30). Pour passer d'un gaz à l'autre, vous devez remplacer les injecteurs et ajuster la flamme minimum conformément au manuel. Ce changement doit être effectué par un technicien qualifié.

Comment allumer un brûleur ?

Appuyez sur la poignée rotative du brûleur souhaité et tournez-la en sens antihoraire jusqu'à la position maximale. L'allumage est automatique : maintenez la poignée enfoncée pendant 15 secondes après l'apparition de la flamme. Si la flamme ne s'allume pas, attendez au moins une minute avant de réessayer.

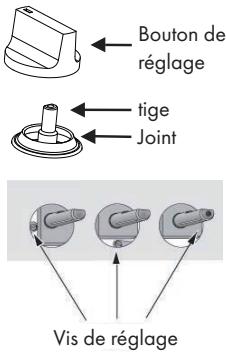

Comment régler la flamme au minimum ?

Retirez la poignée rotative et insérez un tournevis à tête plate dans la tige du robinet. Ajustez la vis jusqu'à obtenir une flamme de 3 à 4 mm. Pour le butane ou le propane, la vis doit être fermement vissée. Remontez la poignée et testez.

Que faire en cas de fuite de gaz ?

N'allumez aucune lumière, ne touchez à aucun interrupteur électrique et n'utilisez pas le téléphone. Fermez le robinet de gaz, ouvrez les fenêtres, quittez la pièce et appelez le service client depuis l'extérieur.

Comment nettoyer les brûleurs ?

Retirez les chapeaux et diffuseurs de flamme, puis faites-les tremper dans de l'eau chaude avec un peu de détergent. Séchez-les soigneusement, vérifiez que les trous de flamme ne sont pas obstrués, puis remontez-les correctement.

Quelle est la puissance des brûleurs ?

La table de cuisson dispose d'un brûleur wok de 3,3 kW, d'un brûleur fort de 3,0 kW, d'un brûleur normal de 1,75 kW et d'un brûleur économique de 1,0 kW.

Quels ustensiles sont recommandés ?

Utilisez des casseroles au fond plat et épais dont le diamètre correspond au brûleur. La flamme ne doit pas dépasser les côtés de la casserole. Évitez les fonds convexes ou concaves.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un installateur qualifié. Prévoyez un plan de travail de 60 cm avec une découpe conforme au manuel, et respectez les distances de sécurité (60 mm des parois, 700 mm au-dessus, etc.).

Que faire si un brûleur ne s'allume pas ?

Vérifiez l'alimentation électrique, la bonne mise en place du chapeau du brûleur, l'ouverture du gaz et la propreté des injecteurs. Si le problème persiste, contactez le service client.

Comment remplacer les injecteurs pour changer de gaz ?

Retirez le support, le chapeau et le diffuseur, puis dévissez l'injecteur avec une clé de 7 mm. Installez le nouvel injecteur adapté au gaz utilisé et resserrez-le. Après le changement, effectuez un contrôle d'étanchéité et un test de fonctionnement.

MODE D'EMPLOI Victoria 60 Duo Klarstein

Table de cuisson à gaz

Piano cottura a gas

Cocina a gas

10033132 10034110 10035270 10035271

10047677 10047679

KLARSTEIN

www.klarstein.com

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et à d'autres informations concernant le produit.

Consignes de Sécurité 44

Description de l'appareil 47

Mise en mareche et utilisation 47

Conseils pour la sécurité et les économies d'énergie 49

Nettoyage et entretrien 51

Installation 53

Résolution des problèmes 59

Informations sur le recyclage 61

Fabricant et importateur (UK) 61

FICHE TECHNIQUE

Numéro d'article	10033132, 10034110, 10035270, 10047679, 10035271, 10047677
Alimentation	220-240 V~ 50-60 Hz

CONSIGNES DE SÉCURITÉ

Lisez attentivement le mode d'emploi avant d'installer et d'utiliser l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à condition qu'ils aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Conservez le mode d'emploi pour une utilisation future. Si vous transmettez l'appareil à une autre personne, assurez-vous de transmettre également le mode d'emploi au nouveau propriétaire

• Cet appareil doit être installé dans un endroit bien ventilé conformément à la réglementation en vigueur.
• Avant d'installer l'appareil, assurez-vous que le gaz et l'alimentation sont conformes aux spécifications de la plaque signalétique de l'appareil.
• Lorsque l'appareil est installé dans un véhicule marin ou une caravane, il ne doit jamais être utilisé pour réchauffeur l'air ambiant.
• La conduite de gaz et le câble d'alimentation doivent être installés de manière à ce qu'ils ne touchent aucune partie de l'appareil.
• Cet appareil doit être installé par un technicien ou un installateur qualifié.
• Les conditions de réglage pour cet appareil sont indiquées sur la plaque signalétique de l'unité.
• Retirez tous les emballages avant d'utiliser l'appareil.
• Après le déballage, vérifiez que l'appareil n'est pas endommagé ainsi que le câble d'alimentation. Si vous constatez des dommages, contactez le service clientèle avant d'installer l'appareil.
• Les matériaux et les meubles qui entourent l'appareil doivent pouvoir supporter une température minimale de 85 °C au-dessus de la température ambiante dans laquelle se trouve l'appareil.
• Si la flamme du brûleur à gaz s'éteint accidentellement, éteignez le réglage du brûleur et ne le rallumez pas avant une minute.
• L'utilisation d'un réchaud à gaz entraîne de la chaleur et de la vapeur dans la pièce où il est installé. Assurez-vous que la cuisine est bien ventilée : ouvrez les ouvertures de ventilation naturelle ou installez un dispositif de ventilation mécanique (hotte aspirante).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, telle que l'ouverture d'une fenêtre ou l'augmentation du niveau de ventilation de la hotte (le cas échéant).
• Ne laissez jamais les enfants jouer à proximité ou avec l'appareil.
  • L'appareil devient très chaud pendant son utilisation.
• Les enfants doivent être tenus à l'écart de l'appareil jusqu'à ce qu'il ait refroidi.

• Cet appareil ne doit être utilisé que par des adultes.

• Les enfants peuvent se blesser en tirant des poêles ou des casseroles de l'appareil.

• Cet appareil ne doit pas être utilisé par des enfants ou des personnes ayant des capacités mentales, psychologiques ou physiques limitées, et / ou dénuées de connaissances ou d'expérience, à moins d'être accompagnés ou surveillés pendant l'utilisation par une personne responsable et susceptible de garantir une utilisation en toute sécurité.

•

• Utilisez l'appareil uniquement pour la préparation des aliments.

- Ne modifiez jamais l'appareil. Les brûleurs ne doivent pas être utilisés avec une minuterie externe ou un système de télécommande séparé.

- L'utilisation d'un réchaud à gaz entraîne de la chaleur et de la vapeur dans la pièce où il est installé. Assurez-vous que la cuisine est bien ventilée : ouvrez les ouvertures de ventilation naturelle ou installez un dispositif de ventilation mécanique (hotte aspirante).

- N'utilisez jamais l'appareil s'il est entré en contact avec de l'eau. N'utilisez pas l'appareil avec les mains mouillées.

- Les surfaces de chauffage et de cuisson de l'appareil utilisées deviennent très chaudes. Prenez toutes les précautions de sécurité nécessaires.

- Lors de la cuisson, ne portez pas de vêtements longs et assurez-vous que les torchons, etc., n'entrent pas en contact avec les flammes car ils pourraient prendre feu.

- Ne laissez jamais l'appareil sans surveillance pendant la cuisson.

- Les casseroles instables ou tordues ne doivent pas être utilisées car elles peuvent provoquer un accident en tombant ou en débordant.

- N'utilisez pas ou ne stockez pas de matériaux inflammables dans les placards situées à proximité immédiate de l'appareil.

- Les aliments périssables, les objets en plastique et les gaz peuvent être affectés par la chaleur et ne doivent pas être stockés au-dessus ou au-dessous de l'appareil.

- Ne vaporisez pas de gaz à proximité de l'appareil en cours d'utilisation.

- Vérifiez que tous les boutons sont en position '' lorsque l'appareil n'est pas utilisé.

- Cet appareil ne convient que pour cuisiner à la maison. Il ne peut être utilisé à des fins commerciales ou industrielles.

- Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, telle que l'ouverture d'une fenêtre ou l'augmentation du niveau de ventilation d'un ventilateur d'extraction (le cas échéant).

- Utilisez des gants ou des maniques résistant à la chaleur lorsque vous manipulez les casseroles ou les poêles chaudes.

- Veillez à ce que les poignées ou les gants ne soient pas mouillés ou humides, car cela pourrait provoquer une chaleur plus rapide du matériau, ce qui pourrait causer des brûlures.

- N'allumez pas les brûleurs avant d'avoir placé des casseroles ou des poêles dessus. Ne pas chauffer des casseroles ou des casseroles vides.

- Ne placez pas de récipients en plastique ou en aluminium sur l'appareil.

- Lorsque vous utilisez d'autres appareils électrique, assurez-vous que leurs câbles ne soient pas en contact avec la surface de cuisson.

- Si vous avez des organes artificiels, comme un cœur artificiel, consultez un

médecin avant d'utiliser l'appareil.

- N'utilisez pas de serviettes de cuisine, de torchons ou d'autres matériaux similaires à la place d'une manique. Ces matériaux peuvent s'enflammer rapidement près d'un brûleur et provoquer un incendie.

- Lorsque vous utilisez de la vaisselle en verre, assurez-vous qu'elle convient à la cuisson sur la cuisinière. Si la surface de la vitre se fissure, éteignez l'appareil pour éviter les chocs électriques.

- Afin de minimiser les risques de brûlures et les risques d'incendie et pur ne pas trop cuire les aliments, tourner les poignées de casseroles / poêles sur le côté ou au milieu du four de sorte qu'ils ne soient pas directement au-dessus d'un autre brûleur.

- Éteignez toujours les brûleurs avant de retirer les casseroles du feu.

- Ne laissez jamais des aliments frits à haute flamme sans surveillance.

- Chauffez toujours l'huile et la graisse lentement et surveillez le chauffage.

- Les aliments à frire doivent être aussi secs que possible. La glace sur les aliments congelés ou l'humidité sur les aliments frais peut faire bouillir la graisse sur les côtés de la casserole.

- N'essayez jamais de déplacer une casserole contenant de la graisse chaude, en particulier les friteuses. Attendez que la graisse refroidisse complètement.

ATTENTION: En cas de bris de verre de la plaque de cuisson:

- Éteignez immédiatement tous les brûleurs et tous les éléments chauffants électriques et débranchez l'appareil du réseau électrique

- Ne touchez pas la surface de l'appareil,

• N'utilisez pas l'appareil.

DESCRIPTION DE L'APPAREIL

Accessoires

Les icônes suivantes se trouvent sur le panneau de commande à côté de la poignée rotative.

rond noir: gaz éteint

grande flamme: puissance maximale

petite flamme: puissance minimale

• Vous pouvez régler la puissance minimale en tournant la poignée en sens antihoraire.
• Tous les réglages du brûleur doivent se trouver entre les positions minimale et maximale.
• L'icône du panneau de commande près de le poignée tournante indique quel brûleur est en service.

Allumage automatique avec dispositif anti défaillance de la flamme

Chaque brûleur de l'appareil dispose d'un système anti défaillance de la flamme. Si la flamme s'éteint, ce système permet de couper l'alimentation en gaz.

10034110

10033132

10035270

10047679

10035271

10047677

Allumage d'un brûleur

• Appuyez sur la poignée tournante du brûleur que vous voulez allumer et tournez-la en sens antihoraire jusqu'en position maximale.
• Si vous maintenez la poignée enfoncée, le brûleur s'allume automatiquement.
• Maintenez le bouton enfoncé pendant 15 secondes après l'allumage de la flamme du brûleur. Si la flamme ne s'allume pas au bout de 15 secondes, relâchez le bouton et ventilez la pièce. Attendez au moins une minute avant d'essayer à nouveau d'allumer le brûleur.
• Au bout de 15 secondes d'intervalle, vous pouvez régler le brûleur en le tournant dans le sens antihoraire jusqu'à ce que la hauteur de flamme souhaitée soit atteinte. Le bouton doit être compris entre la position maximale et minimale pour que l'appareil fonctionne.
• Pour éteindre le brûleur, tournez le bouton dans le sens des aiguilles d'une montre, jusqu'à la position "gaz éteint".
• En cas de panne de courant, le brûleur peut être allumé doucement en utilisant une allumette.

Mise en garde : risque d'incendie et d'explosion

Si vous avez l'impression qu'il y a une fuite de gaz, procédez comme suit :

• N'allumez en aucun cas la lumière.
- n'allumez ni n'éteignez aucun appareil électrique et ne touchez à aucune fiche électrique.
• N'utilisez pas le téléphone.

1. Cessez d'utiliser l'appareil et fermez la vanne centrale.

2. Ouvrez la fenêtre pour aérer.

3. Sortez et appelez le service client depuis l'extérieur.

CONSEILS POUR LA SÉCURITÉ ET LES ÉCONOMIES D'ÉNERGIE

Le diamètre du fond de la poêle ou de la casserole doit correspondre au diamètre du brûleur.

Brûleur	Poêles
	min.	max.
Brûleur à wok	200 mm	240 mm
Brûleur fort	200 mm	240 mm
Brûleur normal	160 mm	180 mm
Brûleur économique	120 mm	160 mm

NON	OUI
N'utilisez pas d'ustensiles de petit diamètre sur les grands brûleurs. La flamme ne doit jamais lécher les côtés de la casserole.	Utilisez toujours des ustensiles de cuisson adaptés au brûleur concerné. Cela évitera de gaspiller du gaz et de décolorer la batterie de cuisine.
Évitez de cuisiner sans couvercle ou avec un couvercle qui ne couvre la casserole qu'à moitié, car cela gaspillerait de l'énergie.	Placez un couvercle sur votre casserole.
N'utilisez pas de casseroles à fond convexe ou concave.	N'utilisez que des casseroles, des poêles et des sauteuses à fond épais et plat.
Ne placez pas d'ustensiles sur le bord du brûleur, car ils pourraient tomber.	Placez toujours la casserole directement au-dessus du brûleur, non sur le côté.
Ne pas utiliser d'ustensiles de grand diamètre sur les brûleurs à proximité des commandes, même si vous êtes au milieu du brûleur, car ils pourraient chauffer et endommager les commandes.
Ne placez pas les ustensiles de cuisson directement sur le brûleur	Placez les casseroles sur leur support.
Ne placez rien entre la casserole et le support de casserole (par exemple les retardateurs de flamme et les entretoises), car cela pourrait endommager sérieusement l'appareil.
Ne pas utiliser un poids extrême ni frapper la surface de cuisson avec des objets lourds.	Manipulez les ustensiles de cuisson avec précaution quand ils sont au-dessus du brûleur.

Il est déconseillé de faire chauffer simultanément sur plusieurs brûleurs des casseroles, des poêles ou des pierres à grillades, car cela peut entraîner une accumulation de chaleur, ce qui endommage l'appareil. Ne touchez pas la plaque de recouvrement et les supports des casseroles avant un certain temps.

Baissez la flamme dès que le liquide commence à bouillir, de sorte qu'il ne mijote que légèrement.

• Débranchez le câble d'alimentation et laissez l'appareil refroidir avant de le nettoyer.
• Nettoyez l'appareil régulièrement, de préférence après chaque utilisation.
• Des nettoyants agressifs ou des objets pointus peuvent endommager la surface de l'appareil.
• Nettoyez l'appareil avec de l'eau et une petite quantité de détergent.
• Ne nettoyez jamais l'appareil avec un nettoyeur à vapeur ou autres nettoyeurs haute pression.

Utilisable	Non utilisable
Chiffon doux	Brosse en nylon
Nettoyant neutre	Huile alimentaire
	Produit abrasive
	Brosse métallique
	Détergent acide / alcalin
	Diluant / benzène

Repose-poêles / éléments de commande

• Retirez le porte-casserole.
- Nettoyez le porte-casserole et les éléments de commande avec un chiffon humide, du liquide vaisselle et de l'eau chaude. Trempez d'abord le porte-casserole pour décoller la saleté tenace.
- Séchez le tout avec un chiffon propre et doux.

Couvercle

• Frottez régulièrement le couvercle de la cuisinière avec un chiffon bien essoré trempé au préalable dans du détergent mélangé à de l'eau.
• Séchez complètement le couvercle après le nettoyage.
• Éliminez le plus rapidement possible les résidus d'aliments ou de liquides salés pour éviter la corrosion.
• Les composants en acier inoxydable de l'appareil peuvent se décolorer au bout d'un certain temps.
• Ce processus est normal et lié aux températures chaudes. Chaque fois que l'appareil est utilisé, ces composants doivent être nettoyés avec un nettoyant spécial pour l'acier inoxydable.

Brûleurs

• Retirez les capuchons de brûleur et les diffuseurs de flamme en les soulevant de la plaque supérieure.
• Faites-les tremper dans de l'eau chaude avec un peu de détergent.
• Séchez-les soigneusement après le nettoyage. Assurez-vous que les trous pour la flamme sont propres et complètement secs.
• Essuyez les composants inamovibles du brûleur avec un chiffon humide, puis séchez-les.
• Essuyez l'allumeur et le contrôleur de flamme avec un chiffon humide bien essoré puis séchez avec un chiffon doux.
• Avant de remettre les brûleurs en place, assurez-vous que l'injecteur n'est pas bloqué.

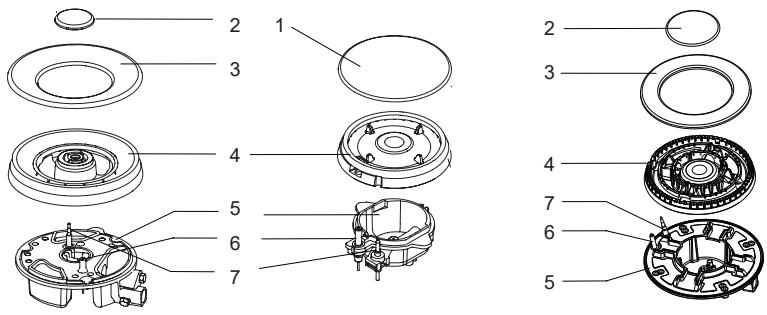

Assemblage des brûleurs

1. Placez le diffuseur de flamme (4) sur la coupelle du brûleur (5) de sorte que l'allumeur et le régulateur de flamme se propagent par leurs trous respectifs dans le diffuseur de flamme. Le diffuseur de flamme doit s'engager correctement.
2. Fixez le couvercle du brûleur (1, 2, 3) sur le diffuseur de flamme de façon à ce que les broches restantes s'insèrent dans le renfoncement.

Mise en garde: risque d'incendie

Remontez correctement les différents composants après le nettoyage.

Ne confondez jamais les côtés inférieur et supérieur. Les goujons doivent correspondre exactement aux encoches.

Entretien régulier : après le montage, faites vérifier régulièrement l'état de la conduite d'alimentation en gaz et du détendeur par une entreprise spécialisée agréée.

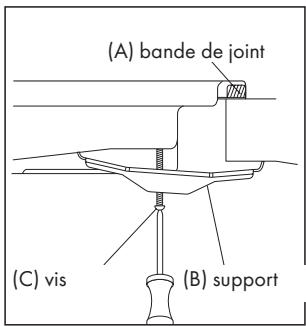

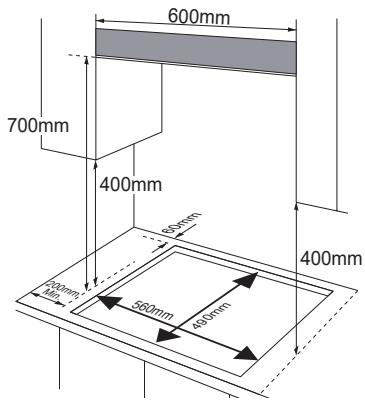

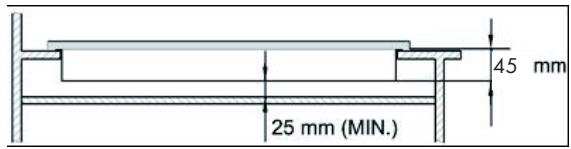

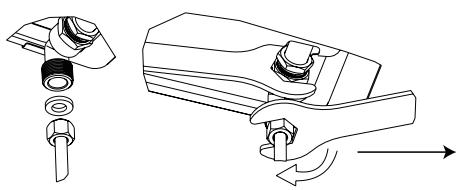

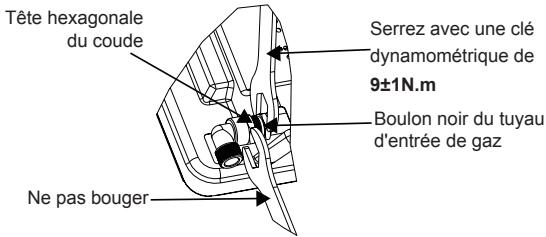

INSTALLATION

Instructions de sécurité pour l'installation

• Ne modifiez en aucun cas cet appareil.
• Cet appareil doit être installé par un technicien ou un installateur qualifié
• Avant d'installer l'appareil, assurez-vous que les conditions de distribution locales (type de pression de gaz et de gaz) et le réglage de l'appareil sont compatibles.
• Les conditions d'adaptation de l'appareil sont indiquées sur la plaque signalétique.
• Cet appareil n'est pas connecté à un dispositif d'échappement des produits de combustion. L'installation et la connexion doivent être conformes aux réglementations d'installation applicables. Une attention particulière doit être accordée aux exigences de ventilation appropriées.
• Coupez l'alimentation en gaz et en électricité de l'appareil avant l'installation.
• Tous les appareils contenant des composants électriques doivent être mis à la terre.
• Assurez-vous que la ligne de gaz et le câble d'alimentation sont acheminés de manière à ce qu'ils ne touchent aucune partie de l'appareil susceptible de chauffer.
• La conduite de gaz ou la connexion ne doit pas être pliée ou bloquée par d'autres appareils.
• Vérifiez les dimensions de l'appareil et les dimensions de la fente à découper dans l'unité de cuisine.
• Les panneaux au-dessus de la surface de travail, à côté de l'unité, doivent être fabriqués dans un matériau ininflammable. La surface et l'adhésif utilisés pour la fixation doivent résister à la chaleur pour éviter les dégâts.
• Allumez l'appareil et allumez chaque brûleur. Assurez-vous que la flamme est clairement bleue sans pointe jaune. Si les brûleurs présentent des irrégularités, vérifiez les points suivants :
• Le capuchon du brûleur est placé correctement
• L'épandeur de flamme est correctement installé
• Le brûleur est aligné verticalement avec l'injecteur
• Un test fonctionnel complet et un test des fuites éventuelles doivent être effectués par l'installateur après l'installation.
• Le tuyau flexible doit être tel qu'il ne vienne pas en contact avec une partie mobile du boîtier et ne traverse pas un espace occupé dans la pièce.
• Les lubrifiants produits en usine répondent aux exigences de tous les poêles à gaz..

Installation

Distances requises lors de l'installation avec une hotte aspirante

10034110

10033132, 10035270, 10047679, 10035271 10047677

• Cet appareil doit être installé dans une cuisine ou un plan de travail de 600 mm avec les dégagements minimum suivants :
• Les bords de la cuisinière à gaz doivent se trouver à une distance minimale de 60 mm des parois latérales et arrière.
• Une distance minimale de 700 mm doit être comprise entre le point le plus élevé de la surface de cuisson (y compris les brûleurs) et la face inférieure de toute surface horizontale située directement au-dessus de la cuisinière à gaz.
• Il doit y avoir un dégagement d'au moins 400 mm entre les surfaces de la table de cuisson, à condition que le dessous de la surface horizontale soit aligné avec le bord extérieur de la table de cuisson. Si le dessous de la surface horizontale est inférieur à 400 mm, il doit être à au moins 50 mm des bords extérieurs de la table de cuisson.

• Il ne doit pas y avoir de matériau inflammable dans un rayon d'au moins 50 mm autour de l'appareil et vers la surface de la table de cuisson.
• Un espace d'au moins 25 mm et un maximum de 74 mm entre le dessous de l'appareil et la surface au-dessus doit être respecté.
• Un four doit avoir une ventilation forcée si une table de cuisson doit être installée au-dessus.

• Vérifiez les dimensions du four dans le manuel d'utilisation.
- La zone de découpe doit être conforme aux instructions données dans ce manuel.

10033132 10035270, 10047679 10035271 10047677

10034110

1. Retirez les supports de casse-roles, le chapeau du brûleur et le diffuseur de flamme, retournez doucement l'appareil et placez-le sur un tapis rembourré. Assurez-vous que les allumeurs et les dispositifs de surveillance de la flamme ne sont pas endommagés pendant ce temps.

2. Installez les spirales fournies autour des coins de l'appareil.

3. Ne laissez pas de fentes dans le mastic et ne dépassez pas l'épaisseur maximale.

N'utilisez pas de joint en silicone pour connecter l'appareil à l'ouverture. Avec un joint en silicone, il serait difficile de retirer l'appareil à l'avenir, ce qui poserait un problème en particulier en matière de maintenance.

1. Placez le support (B) sur les trous correspondant à la taille de la vis. Il y a un trou (H) dans chaque coin de la cuisinière. Serrez légèrement les vis (C) à travers le support (B) de sorte que le support soit connecté au poêle, mais que vous puissiez toujours régler la position.
2. Retournez soigneusement le poêle et abaissez-le doucement dans l'ouverture que vous avez découpée au préalable.
3. Ajustez le fond de la cuisinière en fonction de la position de votre surface de travail. Serrez ensuite complètement les vis (C) pour fixer la cuisinière dans sa position.

• Cet appareil doit être installé et raccordé conformément aux normes d'installation en vigueur dans le pays où l'appareil doit être utilisé.
• Cet appareil est fourni pour fonctionner au GPL et au gaz naturel. La conversion pour une utilisation sur le GPL et les gaz naturels ne doit être entreprise que par une personne qualifiée.

Directives pour le remplacement et l'installation de l'alimentation en gaz :

Installation de l'appareil Remarque : Portez des gants de protection pour installer la table de cuisson.

⚠ Attention!

S'il est nécessaire d'ajuster ou d'installer le coude, il est permis d'utiliser uniquement une clé dynamométrique de 9±1N.m, et de travailler sur l'écrou noir du collecteur plutôt que sur le coude.

(1) Réglage de la direction du coude

Après avoir desserré le coude, réglez l'interface du coude dans la direction voulue et maintenez la tête hexagonale du coude immobile à l'aide d'une clé. Utilisez une clé dynamométrique de 9±1N.m pour serrer le boulon noir du tuyau d'entrée de gaz. Veillez à ce que le couple de serrage de la clé se situe dans la plage requise afin d'éviter toute rupture du coude ou tout dommage causé par une force excessive.

Après le serrage de l'installation, vérifiez si les pièces sont en bon état et testez l'étanchéité à l'air pour vous assurer de l'étanchéité de l'installation. L'installateur est responsable des résultats de ce processus.

(2) Installation de la table de cuisson au gaz

Cet appareil doit être installé par un ingénieur agréé en matière de sécurité du gaz !

Ne forcez pas trop lors du serrage, sinon vous risquez de provoquer une rupture du coude ou une déformation de la bague en caoutchouc et une fuite. Notez que la clé dynamométrique doit être utilisée pour serrer avec un couple de 10N.m. Le couple maximal ne peut pas dépasser 20N.m.

Raccordement au gaz

Le raccordement au gaz doit être situé dans une position où le robinet d'arrêt est accessible.

L'extrémité du point de raccordement d'entrée de la table de cuisson au gaz est dotée d'un filetage de 1/2" qui permet de :

■ Un raccordement fixe
■ Un raccordement à l'aide d'un tuyau flexible

Le joint d'étanchéité fourni doit être inséré entre la sortie du collecteur et l'alimentation en gaz. Il faut éviter que le tuyau n'entre en contact avec les parties mobiles de l'unité de cuisine (par exemple, un tiroir) et empêcher l'accès à tout espace susceptible d'être obstrué.

Risque de fuite !

Si un raccordement est manipulé, vérifiez le joint d'étanchéité.

Le fabricant n'est pas responsable d'une fuite au niveau d'un raccord qui aurait été manipulé.

Réglage du gaz

• Prendre des précautions concernant les opérations et les ajustements à effectuer lors du passage d'un gaz à un autre.
• Tous les travaux doivent être effectués par un technicien qualifié.
• Déconnectez le gaz et l'alimentation de l'appareil avant de commencer l'installation.

1 Changement de l'injecteur du brûleur

Enlevez le support de casserole, le chapeau de brûleur et le diffuseur de flamme.

Dévissez l'injecteur avec une clé de 7 mm et remplacez-le par l'injecteur de la nouvelle alimentation en gaz. Remontez soigneusement les composants individuels. Après avoir remplacé l'injecteur, il est recommandé de le serrer.

2 Ajustement de la flamme minimum

1. Tournez le bouton au minimum.
2. Retirez la poignée tournante du robinet et insérez un petit tournevis à tête plate dans le centre de la tige supérieure de robinet.
3. Le réglage correct est effectué lorsque la longueur de la flamme est d'environ 3 à 4 mm.
4. Pour le gaz butane et le propane, la vis de réglage doit être fermement vissée.
5. Remettez en place la poignée tournante.
6. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez le bouton rapidement du réglage maximum au réglage minimum. Si tel est le cas, retirez à nouveau la poignée tournante et effectuez d'autres ajustements de débit de gaz et testez à nouveau. Quand vous avez terminé le réglage,

7. Répétez ce processus pour tous les robinets de gaz.

8. Ne pas démonter la tige du robinet, remplacez le robinet en entier en cas de dysfonctionnement.

9. Avant de remonter les composants, assurez-vous que l'injecteur n'est pas bloqué.
10. Après un changement de gaz, effectuez un contrôle complet de la fonction et un test de fuite (par exemple, avec de l'eau savonneuse ou un capteur de gaz).
11. Après modification du gaz, un technicien ou un installateur qualifié doit fabriquer un «V» de la catégorie de gaz correcte, conforme aux spécifications figurant sur la plaque signalétique de l'équipement. Supprimer la marque précédente.

Les réparations ne peuvent être effectuées que par un technicien agréé. Une réparation inadéquate peut entraîner des risques importants pour vous et autrui.

Cependant, les problèmes mineurs peuvent être résolus comme suit.

Problème	Cause possible	Solution
La flamme ne s'allume pas	Pas d'étincelle	Contrôlez l'alimentation électrique.
	Le couvercle du brûleur n'a pas été installé correctement.	Fixez le couvercle du brûleur correctement.
	L'alimentation en gaz est coupée.	Ouvrez à fond l'alimentation en gaz.
La flamme ne s'allume pas correctement	L'alimentation en gaz n'est pas ouverte à fond.	Ouvrez à fond l'alimentation en gaz.
	Le couvercle du brûleur n'a pas été installé correctement.	Fixez le couvercle du brûleur correctement.
	L'injecteur est sale.	Frottez la saleté avec un chiffon propre.
	Les brûleurs sont mouillés.	Séchez le brûleur avec précaution.
	Les trous du diffuseur de flamme sont bloqués.	Nettoyez le diffuseur de flamme.
Il y a un bruit lorsque la flamme s'allume.	Le couvercle du brûleur n'a pas été installé correctement.	Fixez le couvercle du brûleur correctement.
La flamme s'éteint pendant l'utilisation.	Le couvercle du brûleur n'a pas été installé correctement.	Nettoyez le diffuseur de flamme.
	Le régulateur de flamme est sale.	Eteignez le bouton de réglage. Patientez une minute et nettoyez la zone.
	Le liquide sur la cuisinière a trop cuit et a étouffé la flamme.	Désactivez le brûleur et vérifiez le tirage dans la zone de cuisson comme une fenêtre ouverte par exemple. Attendez une minute et rallumez le brûleur.
Flamme jaune	Les trous du diffuseur de flamme sont bouchés.	Nettoyez le répartiteur de flamme.
	Un gaz différent est utilisé.	Vérifiez quel gaz est utilisé.
Odeur de gaz	Fuite de gaz.	Arrêtez immédiatement d'utiliser l'appareil et fermez la valve du milieu. Ouvrez la fenêtre pour aérer. Appelez le service client depuis une autre pièce.

Si vous ne parvenez pas à résoudre le problème, contactez le service client.

Spécification de gaz pour le modèle 10033132, 10034110, 10035270, 10047679, 10035271, 10047677

Type de gaz et pression	Apport calorifique
	Brûleur Wok	Brûleur fort	Brûleur normal	Brûleur éco
	3,3 kW(241 g/h)	3,0 kW(218 g/h)	1,75 kW(127 g/h)	1,0 (73 g/h)
G30 50 mbar	0,83	-	0,60	0,46
G20 20 mbar	1,28	-	1.00	0,78

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT
