Intitulé	Description
Type de produit	Imprimante multifonction couleur laser
Fonctions principales	Impression, copie, numérisation, fax
Technologie d'impression	Laser couleur
Résolution d'impression	Jusqu'à 1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 30 pages par minute (ppm) en noir et couleur
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	420 x 455 x 490 mm
Poids	Environ 25 kg
Compatibilités	Windows, macOS, Linux
Connectivité	USB 2.0, Ethernet, Wi-Fi
Entretien et nettoyage	Nettoyage régulier des rouleaux et des surfaces internes, remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours, et pièces de maintenance
Sécurité	Fonctions de sécurité réseau, accès protégé par mot de passe
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - MC560NMFP OKI

Comment résoudre un problème d'impression floue ?

Vérifiez que le toner est correctement installé et que le papier est de bonne qualité. Nettoyez également le tambour d'impression et effectuez un nettoyage des têtes d'impression.

Que faire si l'imprimante ne reconnaît pas le toner ?

Assurez-vous que le toner est compatible avec le modèle MC560NMFP. Retirez le toner et réinsérez-le, en vous assurant qu'il est bien enclenché.

Comment résoudre une erreur de bourrage papier ?

Ouvrez tous les compartiments de l'imprimante et retirez délicatement le papier coincé. Vérifiez également les rouleaux d'alimentation pour vous assurer qu'ils ne sont pas endommagés.

Que faire si l'imprimante ne se connecte pas au réseau ?

Vérifiez la connexion réseau de l'imprimante et assurez-vous qu'elle est correctement configurée. Redémarrez l'imprimante et le routeur, puis réessayez de vous connecter.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web d'OKI pour télécharger la dernière version du firmware pour le modèle MC560NMFP. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel de l'utilisateur pour identifier le code d'erreur. Vous pouvez aussi redémarrer l'imprimante pour voir si le problème persiste.

Comment améliorer la qualité des copies ?

Ajustez les paramètres de qualité de copie dans le menu de l'imprimante. Utilisez également du papier de haute qualité et assurez-vous que les cartouches de toner sont pleines.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Accédez au menu des paramètres de l'imprimante, sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Cela effacera toutes les configurations personnalisées.

MODE D'EMPLOI MC560NMFP OKI

Guide de référence pratique

Referencia Rápida

Guia de referencia

Contents

Walk-up Operation 4

General Information 4
Control Panel Basics 5
Scanner Control Panel . . . . . . .6
Printer Control Panel 9
Loading Documents for Scanning 10
Copy 11
Send 12
Fax 14

Duplex Printing 17

Clearing Media Jams 18

Utilisation autonome. 43

Généralités 43
Éléments de base du panneau de commande 44
Panneau de commande du scannerur. 45
Panneau de commande de l'imprimante 48
Chargement de documents pour les scannage. 49
Photocopie. 50
Envoi 51
Télécopie. 53

Impression duplex (recto verso) 57

Dégagement des bourrages . . 58

Bourrage du scannerur. 58

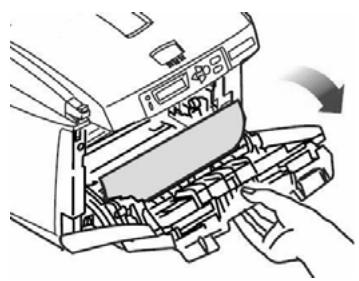

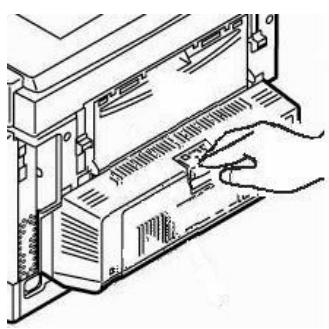

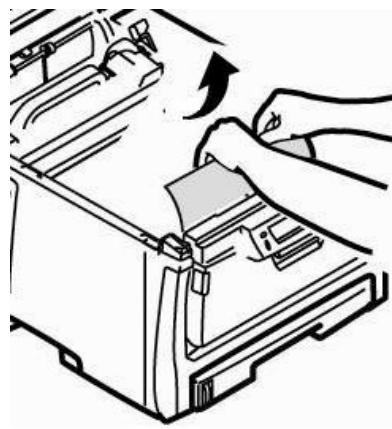

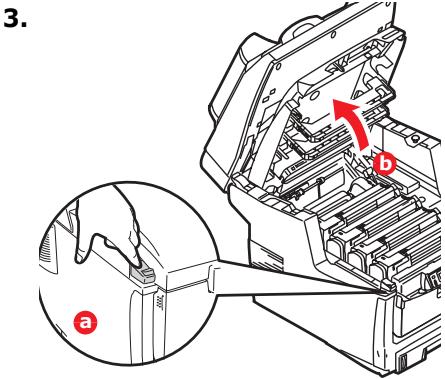

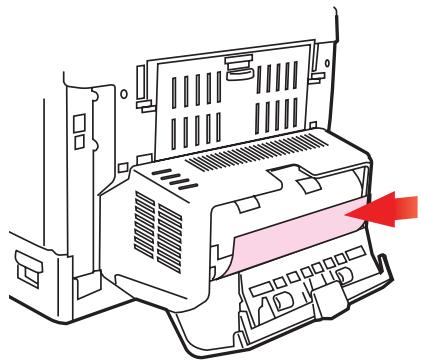

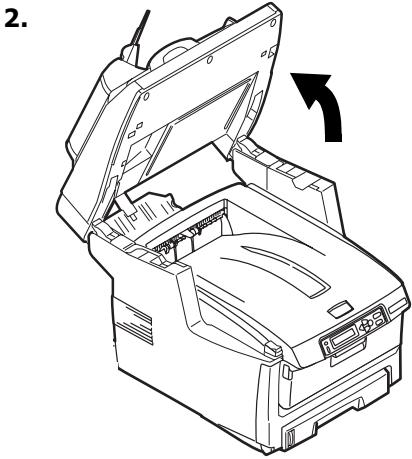

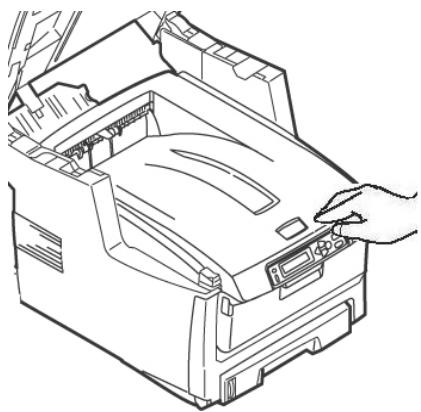

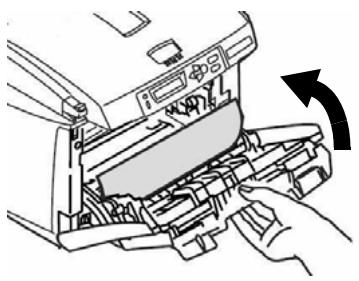

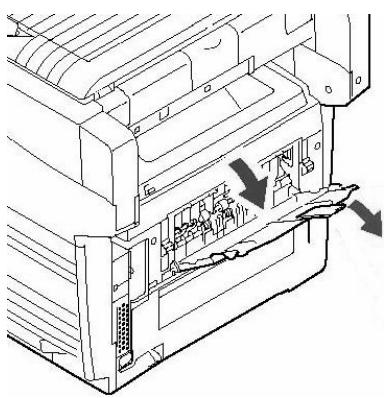

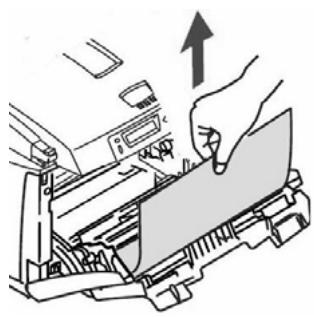

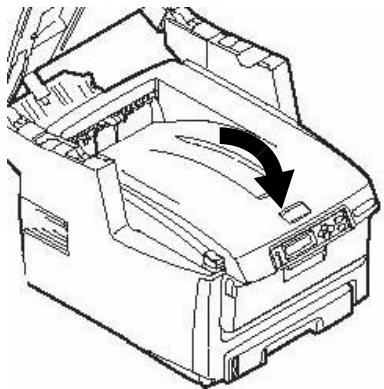

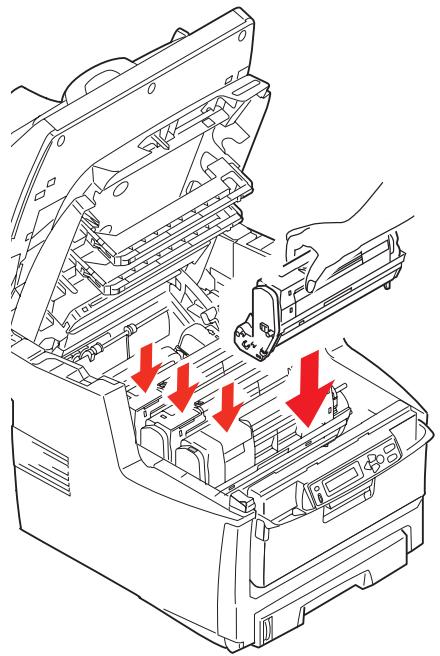

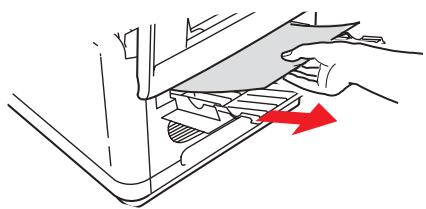

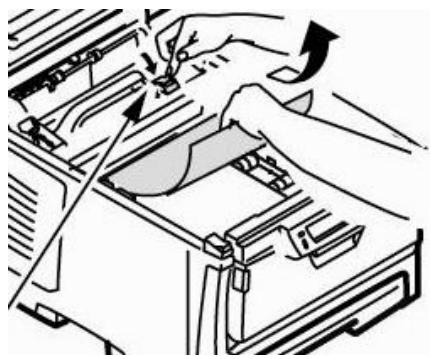

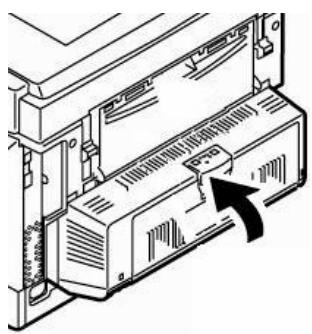

Bourrages dans l'imprimante. . 59

Bac 1 66

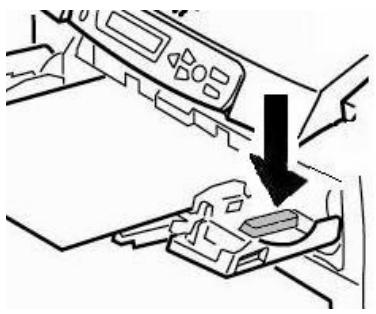

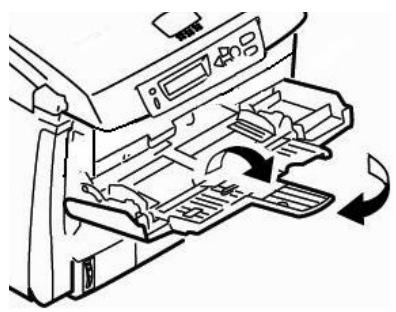

Bac multifonction[MPT]. 67

Bacs de sortie 69

Maintenance 70

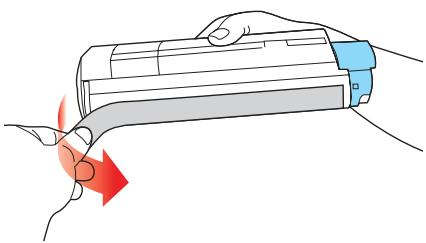

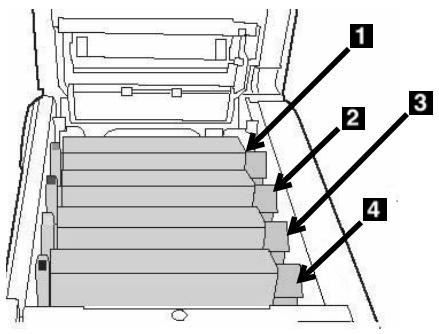

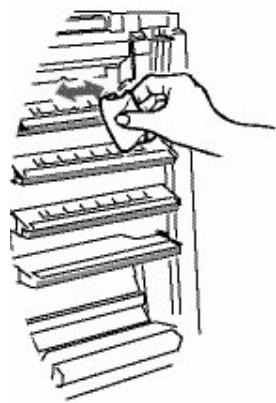

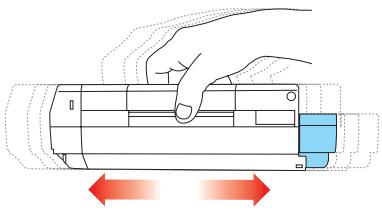

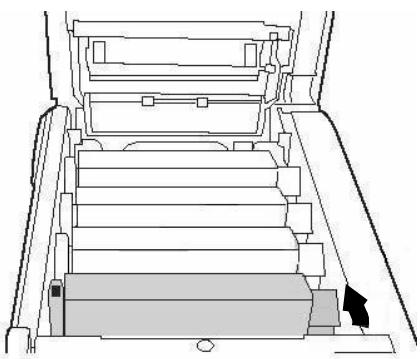

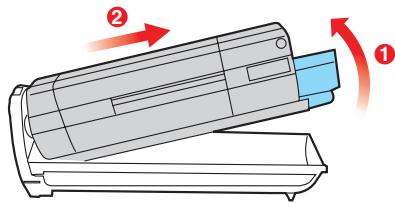

Remplacement de la cartouche de toner 70

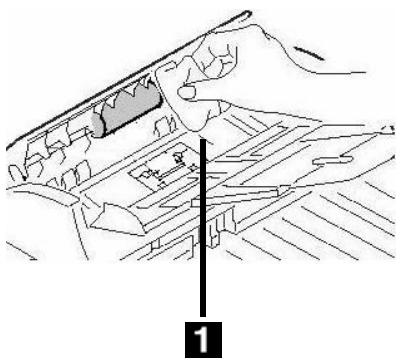

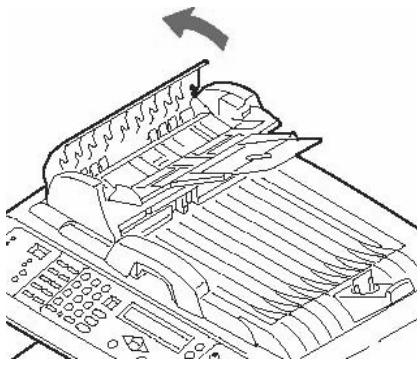

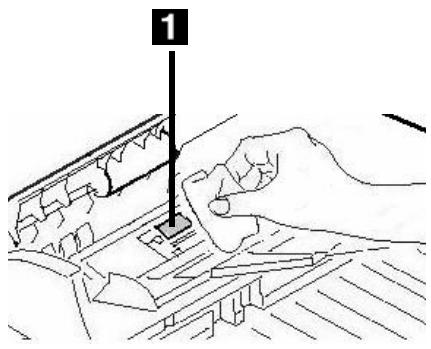

Nettoyage des galets et du coussinet du CAD. 74

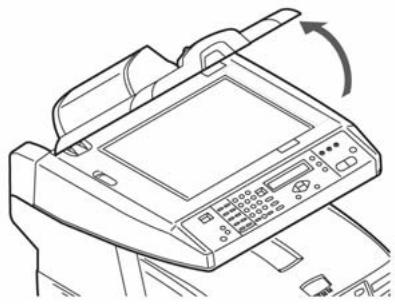

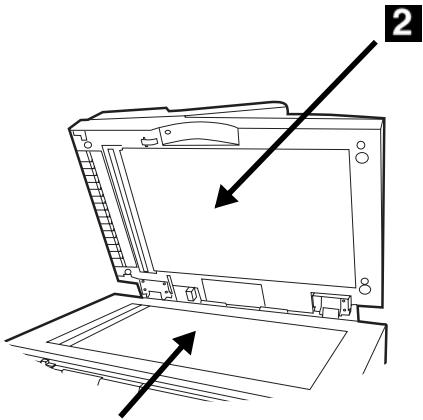

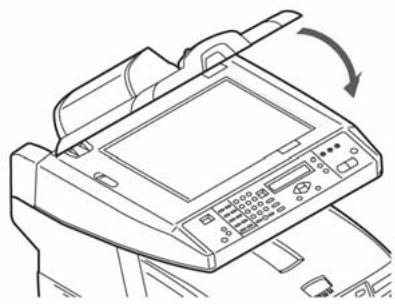

Nettoyage du verre du CAD... 75

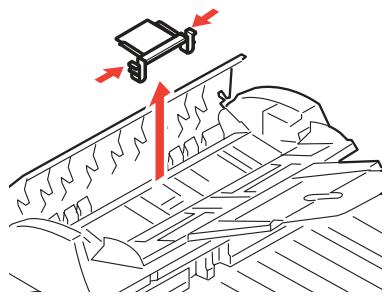

Remplacement du tampon du CAD 76

Messages d'erreur 77

Service et soutien 83

Contents

Ces instructions supposent que tous les paramètres et profils configurables nécessaires ont été configurés et, lorsqu'applicable, que l'administrateur du système les a protégés par mot de passer. Si vous avez des questions, adressez-vous à l'administrateur du système.

Si vous n'avez pas d administrateur de système, consultez le guide de l'utilisateur en ligne sur le CD fourni avec l'imprimante.

Choix offerts

• Copie (consultez la page 50)

• Envoyez

• au courriel (consultez la page 51)

• au serveur de fichiers (consultez la page 52)

• Télécopie

• Opérations de télécopie de base (consultez la page 53)

• EnvoiTdiffere de telecopie (consultez la page 54)
  -Alimentation manuelle de telécopie (consultez la page 55)
• Réception de télécopie par relève (consultez la page 55)
• Diffusion de télécopie (consultez la page 56)

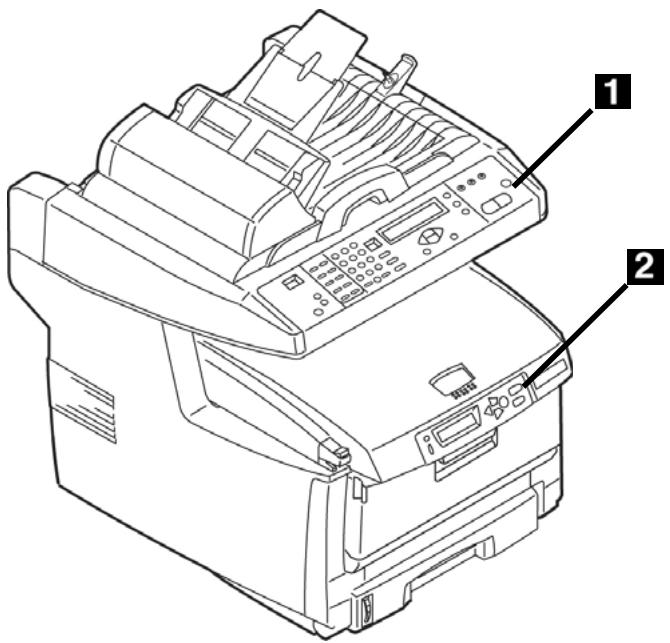

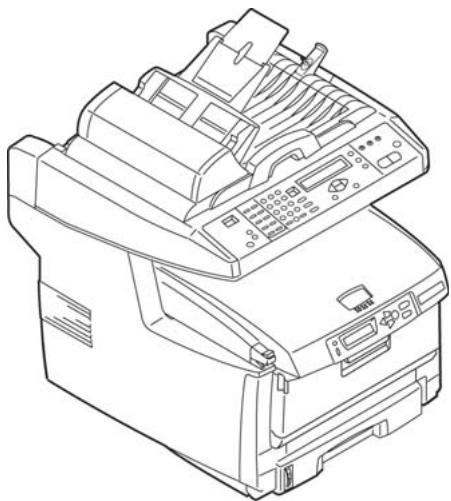

1 Le panneau de commande du scanner

Le panneau de commande du scanner (1) sert à faire des photocopies, à envoyer des télécopies et à numériser des documents (consultez la page 50).

2 Le panneau de commande de l'imprimante

Le panneau de commande de l'imprimante (2) sert à régler les paramètres par défaut de l'imprimante et à imprimer des rapportés (voir la page 48).

Opération d'activation

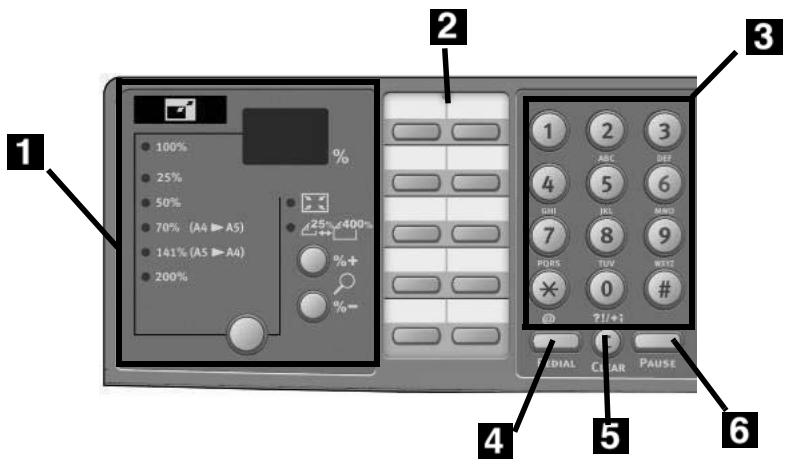

Panneau de commande du scanneur

1 Zoom Function

Mode Copie uniqueness.

Utilizez les touches Zoom

plage de zoom de 25 % à 400 % en incréments de 1 %.

Utilisez la touche zoom prédéfinie

pour désir une valeur prédéfinie : 100% (par défaut), 25% , 50% , 70% , 141% , ou 200% .

2	Pavé de touches pour numérirotations à une touche Permet de composer les numérores les plus fréquemment utilisés.
3	Touches alphonumériques Permettent d'indiquer la quantité de copies ou de télécopies et de saisir une adresse électronique.
4	Touches Redial (Recomposer) Permet de renvoyer une télécopie manuellement.
5	Touches Clear (Effacer) Permet de supprimer une entrée du panneau LCD.
6	Touches Pause Permet d'insérer un tiret (-) dans un numéro de télécopie compteant une extension.

Note:

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système.

Opération d'activation

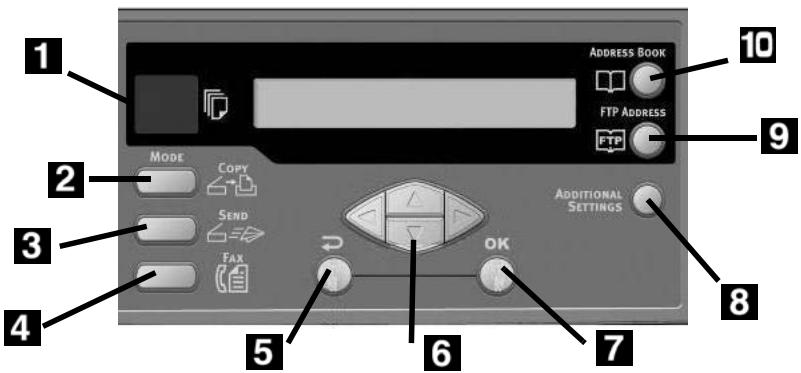

Panneau de commande du scanneur (suite)

1	Nombre de copies Indique le nombre de copies sélectionné.
2	Touchche Copy (mode Copie) Permet de sélectionner le mode Copie (mode de travail par défaut).
3	Touchche Send (mode Envoi) Permet de sélectionner le mode Envoi.
4	Touchche Fax (mode Télécopie) Permet dePTIONner le mode Télécopie.
5	Touchche Return (Retour) Permet d'annuler la sélection et de revenir au niveau supérieur du paramètre. La touche permet également d'annuler toute saisie antérieure.
6	Touches flèche Permettent de déplacer le curseur de l'écran à cristaux liquides vers le haut/bas, la gauche/droite. Les touches haut/bas permettent d'afficher les indications de fonction.
7	Touchche OK Permet dePTIONner et de confirmer la sélection des paramètres en cours.

8	Additional Settings (Paramètres supplémentaires)Permet d'exécuter des paramètres supplémentaires pour les modes « Copie » et « Envoi ». (Ces paramètres ne sont disponibles que pendant trois minutes. Passé ce délié, les paramètres reconnent leur valeur par défaut.)
9	FTP Address (Adresse FTP)Permet d'indiquer l'adresse FTP stockée pour la fonction « Envoi ». Cette touche est disponible uniquement en mode « Envoi »
10	Address Book (Carnet d'adresses)Permet d'indiquer les adresses électroniques stockées pour la fonction « Envoi ». Permet également d'indiquer les numérodes de télécopies stockés pour la fonction « Télécopie ». Appuyez sur cette touche une fois pour afficher les entrées à numération rapide, et deux fois pour afficher les groupes de numérots.

Note:

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système

Opération d'activation

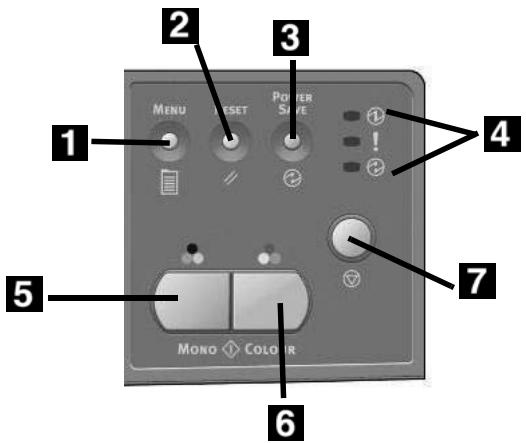

Panneau de commande du scanneur (suite)

1	Menu Key Appuyez pour acceder au menu et configurer le système.
2	Touches Reset (Remise à zéro) Appuyez et maintenez enforcé pendant 5 secondes pour rétablier le scanner aux paramètres d'usine par défau.
3	Touches Power Save Appuyez une fois pour passer en mode « veille » (appui en continu incorrect).
4	Voyants d'alimentation S'allume pour indiquer que l'appareil est « sous tension et prét ». S'allume pour indiquer une condition d'erreur. S'allume pour indiquer le mode d'économie d'énergie.

5	Touche Mono Permet d'envoyer ou de copier des documents en monochrome.
6	Touche Color Permet d'envoyer ou de copier en couleur.
7	Touche Stop Permet d'arrêté tout fonctionnement (l'écran à cristaux liquides indique que chaque fonction est en attente). N'affecte pas les paramètres.

Note:

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système.

Opération d'activation

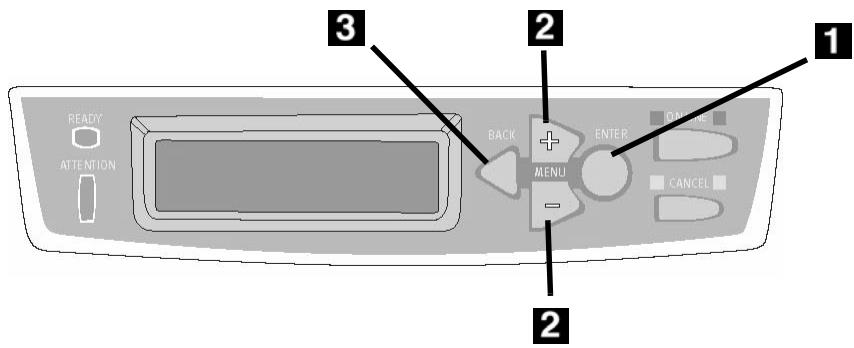

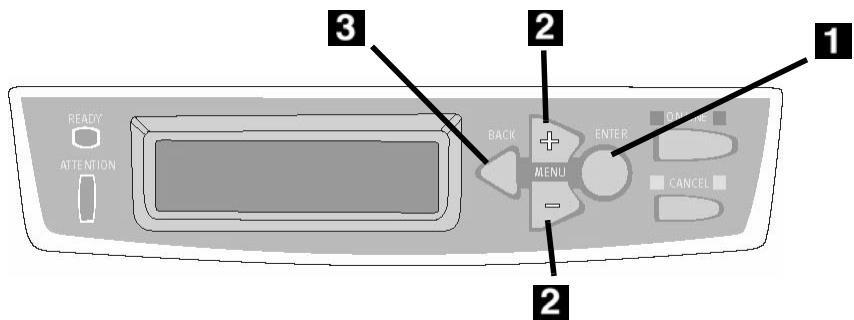

Panneau de commande de l'imprimante

1	Touche ENTER (Entrée) Appuyez sur ENTER pour acceder au mode Menu ou pour enregistrer le nouveau réglage.
2	Touche +/- Appuyez sur +/- pour faire défiler les entrées de menu.
3	Rouche de retour Permet d'annuler la sélection ou pour quitter le élément de menu.

Panneau de commande de l'imprimante

Utilisez le panneau de commande de l'imprimante pour configurer les paramètres par défaut de l'imprimante (taille du support, poids, type pour chaque bac, bac d'alimentation, etc.) et imprimer des ragports, incluant le MenuMap (Carte de menus) qui donne la liste de tous les éléments de menu de l'imprimante et leur configuration actuelle.

Pour plus d'information sur les éléments de menu de l'imprimante, reportez-vous à « Contenu de chaque menu de l'imprimante » dans le guide d'utilisation en ligne ou consultez l'administrateur du système.

Impression des paramètres par défaut des menus (MenuMap)

1. Appuyez sur ENTER (Entrée)..
2. Appuyez sur+. Menu Informations s'affiche sur l'écran.
3. Appuyez deux fois sur ENTER (Entrée).

La liste des menus (MenuMap) s'imprime.

Utilisation autonome Chargement de documents pour le scannage

Chargement d'un document

Alimentation automatique de document

• Jusqu'à 50 feuilles de papier de 20 lb (75 g/m²)
• Aucun trombone, agrafe ou arête échancrée
• Taille de document :

-min. 4,5× 5,5 po

(1014 x 140 mm)

-max.8,5x14po

(216 x 356 mm)

• Fourchette de poids : 16 à 28 lb.

(60 à 105g/m2)

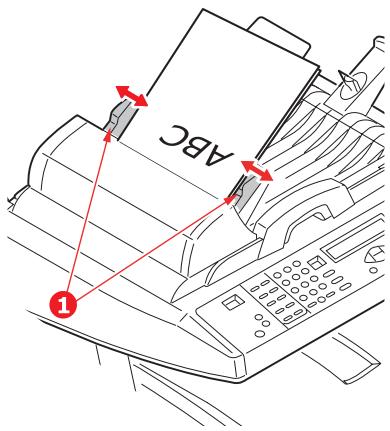

Régler les guides (1) pour la taille du papier. Charger les documents face vers le haut avec le haute de la page à l'entrée du scanneur.

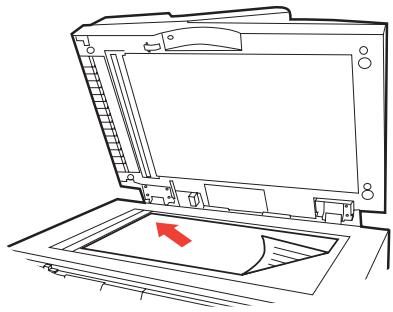

Verre du scanneur

• Taille de document :

max.8,5" x 11,69 po

(216 x 297 mm)

• Epaisseur maximale d'environ 0.75" (20 mm)

• Ouvrez le couvercle du scanneur.

1. Chargez le document face vers le bas et le haut de page vers la gauche.

1. Fermez le couvercle du scanneur.

Utilisation autonome Photocopie

Pour plus d'information, consultez votre administrateur de système ou le Guide de l'utilisateur sur le CD fourni avec l'appareil.

Importante

Le réglage par défaut du système est le mode de copie et la touche Copy est éclairée. Si elle ne l'est pas, appuyez sur la touche Copy.

Utiliser les paramètres par défaut

1. Charger le document (voir la page 49).
2. Appuyez sur la touche MONO ou COLOR.

Utiliser les paramètres spéciaux

1. Charger le document (voir la page 49).
2. Utilisez le clavier numérique pour réglez le nombre de copies (up to 99).
3. Appuyez sur la touche ADDITIONAL SETTINGS (paramètres supplémentaires).
4. Regler les autres paramètres de photocopie* à l'écran à l'aide des flèches vers le haut, le bas, la gauche et la droite, et la touche OK.
5. Appuyez sur la touche MONO ou COLOR

*Paramètres de photocopie

Le réglage par défaut est en caractères italique gras.

Qualité	Speed, Text, Photo. Régler le mode d'impression qui produit les meilleurs résultats pour le type de document photocopié.
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression
Collate (Assembler)	OFF, ON (Déactivé, Activé)

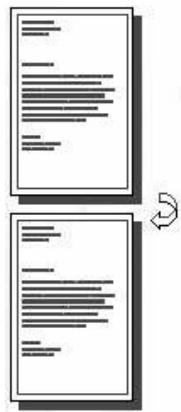

Duplex	OFF, Short Edge, Long Edge (voir la page 57). (S'affiche lorsque l'unité duplex (recto verso) optionnelle est installée.
N-up (Multipage/ feuille)	1in1, 4in1 (Horizontal), 4in1 (Vertical). Réglez pour le nombre d/images sur une page.
Edge Erase (Suppre- sion bord)	0, 6, 13, 19, 25 mm. Règle la quantité de la bordure du document qui sera supprimée.
Margin Shift [R] (Décalage marge [D])	0, 6, 13, 19, 25 mm. Pour régler le décalage vers la gauche ou la droite de l'image du document.
Margin Shift [B] (Décalage marge [B])	0, 6, 13, 19, 25 mm. Pour régler le décalage vers le haut ou le bas de l'image du document.
Paper Supply (Alim papier)	Legal, Letter, A4, A5.
Input Tray (Bac entrée)	Auto, Tray 1, Tray 2 (s'affiche uniquement lorsque le deuxième bac à papier optionnel est installé), MPT

Utilisation autonome Envoi

Options de'envoi

• Scannage au courriell
• Scannage vers serveur de fichiers

Note

Ces instructions supposent que toutes les données de base nécessaires (c.-à-d. l'heure et la date de télécopie) ont déjà été programmes dans le système.

Scannage au courriell

1. Charger le document (voir la page 49).
2. Appuyez sur la touche SEND (envoi).

3. Entrez l'adresse de courriel dans le champ « To » d'une des manières suivantes.

4. Appuyez sur la touche ADDRESS Book (Carnet d'adresses) pour naviguer jusqu'à l'adresse. Appuyez sur la touche OK.

5. Tapez la première lecture de l'adresse à l'aide du clavier numérique. Appuyez sur la touche OK.

6. Pour envoyer à des adresses additionnelles, ajoutez une virgule et répétez l'étape précédente.

7. Appuyez sur la touche RETURN (Retour) [ ] pour revenir à l'écran principal de courriel.
8. Entrez l'objet du courriel. Appuyez sur la touche OK.

9. Entrez toute adresse en copie conforme et en transmission confidentielle. Appuyez sur la touche OK.

10. Si vous désirez effectuer des modifications supplémentaires (voyez la page suivante):

11. Appuyez sur la touche SEND (envoi).
    Appuyez sur la touche ADDRESS Book (Carnet d'adresses)
    Utilisez les touches de déplacement vers le haut ou vers le bas pour parcourir le résultat, puis appuyez sur OK pour sélectionner une entrée.

12. Appuyez sur la touche RETURN (RETOUR) (D).

13. Appuyez sur la touche MONO ou COLOR.

Utilisation autonome Scannage (suite)

Paramètres additionnels pour le scannage

Le réglage par défaut est en caractères italique gras.

Attachment (Pièce jointe)	Nom de fichier du document numérique.
From (De)	Pour régler l'expéditeur du courriel.
Reply to Address (Adresse Répondre à) (jusqu'à 64 caractère)	Entrez une « Adresse Répondre à » si vous souhaitez spécifique une adresse de réponse autre que l'adresse « De » .
Color Output format (Format sortie couleur)	Choisissez: • format de fichier : PDF, TIF, JPG, ou MTIF, • également un taux de compression: Low, Medium, High (faible, moyen, élevé).
B&W output format (Format sortie N&B)	Régler: • multiniveau N&B gris: On, Off (activez, désactivez) • format de fichier : PDF, TIF, MTIF • également un taux de compression: Low, Medium, High. (faible, moyen, élevé)
Resolution (Résolution)	75, 100, 150, 200, 300, 400, 600 ppp (points par pouce

Manual Feed (Alim. Manuelle)	Disable, Enable (désactivez, activez). Changez à Enable (Activer) pour combiner plusieurs documents scannés en un seul courriel.
Document Size (Taille du document)	A4, Letter, Legal.
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression.

Scannage au serveur defichiers

Envoyez les documents scannés à un serveur de fichiers ou au repertoire d'un ordinateur personnel.

Note

Ces instructions supposent que l'administrateur de système a configuré et stocké les profils nécessaires.

1. Charger le document (voir la page 49).
2. Appuyez sur la touche SEND (envoi).
3. Appuyez sur la touche FTP ADDRESS (Adresse FTP).
4. Choisissez le profil requis (destination d'archivage).
5. Appuyez sur la touche OK.
6. Appuyez sur la touche MONO ou COLOR.

Note

Pour plus d'information, consultez votre administrateur de système ou le Guide de l'utilisateur sur le CD fourni avec l'appareil.

Utilisation autonome Télécopie

Votre système compte plusieurs modes de télécopie, incluant

• Opérations de télécopie de base (voir ci-dessous)
• Envo différé de télécopie (consultez la page 54)
• Alimentation manuelle de télécopie (consultez la page 55)
• Réception de télécopie par relève (consultez la page 55)
  Diffusion de télécopie (consultez la page 56)

Opérations de télécopie de base

Note

Ces instructions supposent que toutes les données de base nécessaires (c.-à-d. l'heure et la date) ont déjà été programmes dans le système.

1. Charger le document (voir la page 49).
2. Appuyez sur la touche FAX (telécopie).

3. Entrez le numero de télécopie en procedant :

4. saisie du nombre à l'aide du pavé numérique, ou

5. utilisation d'une touche de composition rapide programme, ou

6. Recherche d'une entrée dans l'annulaire. Appuyez sur la touche ADDRESS BOOK (Carnet d'adresses).

7. une fois pour effectuer une recherche parmi les entrées à numérotation rapide

8. deux fois pour effectuer une recherche parmi les groupes de numérations Utilisez les touches de déplacement vers le haut ou vers le bas pour parcourir le résultat. Puis appuyez sur OK pour selectionner une entrée.

9. Option : Appuyez sur le touche Additional Settings (Paramètres supplémentaires). Utilisez les touches de déplacement vers le haut ou vers le bas et le touche OK pour parcourir le résultats (voyez la page suivante).

10. Appuyez sur la touche RETURN (RETOUR) ( ) pour quitter le menu et revenir à l'écran de télécopie.
11. Appuyez sur la touche MONO pour envoyer vos documents.

Utilisation autonome Télécopie (suite)

Paramètres supplémentaires

Le réglage par défaut est en caractères italique gras. .

Quality (Qualité)	Standard, Fine, EsxtraFine, Photo Règla résolution utilisée pour la transmission par télécopie
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression.
Document Size (Taille du document)	A4, Letter, Legal.
Delayed send (Temps dépasse)	Real time,
Manual Feed (Alimentatio n manuelle)	Off, On (Déactivé, Activé)
Poll Receive (Réception par relève)	Off, On (Déactivé, Activé)
Overseas Mode (Mode Outre-mer)	Off, On (Déactivé, Activé) Pour éviter les problèmes de transmission lors de l'envoi de télécopies outre-mer, activez le mode Outre-mer du télécopier

Envoi différé de télécopie

Réglez la date et l'heure d'envoi de la télécopie. Le système numérisera et stockera votre document afin de l'envoyer à l'heure fixée.

1. Charger le document (voir la page 49).
2. Appuyez sur la touche FAX (telécopie).
3. Entrez le numero de télécopie en procedant (voir « Entrez le numero de télécopie en procedant » à la page 53).
4. Appuyez sur le touche ADDITIONAL SETTINGS (Paramètres supplémentaires).
5. Utilisez la touche de déplacement vers le BAS pour acceder au paramètre Delayed Send (Envoi différé) et appuyez sur OK.
6. Entrez la date et l'heure de l'envoi et appuyez sur OK.
7. Appuyez sur la touche Return (Retour) [ ] pour quitter le menu et revenir à l'écran de télécopie.
8. Appuyez sur la touche Mono.

Utilisation autonome Télécopie (suite)

Alimentation manuelle de télécopie

Si vous devez envoyer plusieurs groupes de documents à partir de l'ADF ou du plateau, activez l'options « Manual Feed » (Alimentation manuelle):

1. Charger le document (voir la page 49).
2. Appuyez sur la touche FAX (telécopie).
3. Entrez le numero de télécopie en procedant (voir « Entrez le numero de télécopie en procedant » à la page 53).
4. Appuyez sur le touche Additional Settings (Paramètres supplémentaires).
5. Utilisez la touche de déplacement vers le BAS pour acceder au paramètre Manual Feed (Alimentation manuelle). Appuyez sur le touche OK.
6. Sélectionnez « Activé ». Appuyez sur le touche OK.
7. Appuyez sur la touche Return (Retour) [ ] pour quitter le menu et revenir à l'écran de télécopie.
8. Appuyez sur Mono pour lancer la numérisation du premier document.

Réception de télécopie par relève

La relève est un processus par lequel les documents sont charges dans un apparéil, lequel est défini pour attendre un appel provenant d'un apparéil distant avant de lancer la télécopie. Si l' apparéil distant est défini pour conserver des données en mémoire en vue de les transmettre vers un apparéil local, la procédure est appelée « réception par relève »

1. Charger le document (voir la page 49).
2. Appuyez sur la touche FAX (telécopie).
3. Appuyez sur le touche Additional Settings (Paramètres supplémentaires).
4. Utilisez la touche de déplacement vers le BAS pour acceder au paramètre Polling Receive (Réception par relève) Appuyez sur le touche OK.
5. Sélectionnez « Activé ». Appuyez sur le touche OK.
6. Appuyez sur la touche Return (Retour) [ ] pour quitter le menu et revenir à l'écran de télécopie.
7. Entrez l'emplacement souhaité à l'aide des touches de numérotation rapide ou du pavé numérique
8. Appuyez sur Mono pour commencer l'interrogation.

Utilisation autonome Télécopie (suite)

Diffusion de télécopie

Vou pouvez envoyer une télécopie vers plusieurs destinations simultanément :

1. Charger le document (voir la page 49).
2. Appuyez sur la touche Fax (telécopie).
3. Entrez le premier numéro de télécopie. Pour plus d'information, voir « Entrez le numéro de télécopie en procédant » à la page 53.
4. Appuyez sur le touche OK.
5. Entrez des numérios de téléphone additionnels (jusqu'à 100), en appuyant sur la touche OK après l'entrée de chaque numéro.
6. Appuyez sur la touche Mono.

Impression duplex (recto verso) (sur les deux côts d'une page)

L'impression recto-verse necessite l'installation de I'unité duplex en option (N/P OKI 43347501).

Grand côté c. petit côté Grand côté

Petit côte

Spécifications

Bond US de 20 à 28 lb (75 à 105 g/m²).

Note

Si le papier de 20 à 24 lb roule, utilisez du papier de 28 lb.

Alimentation papier

Bac 1, Bac 2 (optionnel), ou Bac MF.

Plateau de sortie papie

Plateau supérieur ou plateau arriere.

Formats de papier

• lettuce, légal 14, légal 13,5, légal 13, A4, A5, Executive, B5
• Personnalisé : Bac MF
  uniquement, plage de 5.8 x 8¼ po (148 x 210 mm) à 5.5 x 14 po (215.9 x 355.6 mm)

Comment imprimer un fichier avec le Duplexeur

Ouvrez le fichier à imprimer et cliquez sur File [Fichier] Print [Imprimer]. Sélectionnez l'imprimante MC560 MFP.

Émulation PostScript de Windows

1. Clique sur Properties [Propriétés].
2. Dans l'onglet Layout [Disposition], sous Print on Both Sides [Imprimer sur les deux côtes], Sélectionnez Long Edge; [Côté long] ou Short Edge [Côté court].

Émulation PCL de Windows

1. Clique sur Properties [Propriétés].
2. Dans l'onglet Setup [Configuration], sous 2 Sided Printing [Impression recto verso], Sélectionnez Long Edge; [Côté long] ou Short Edge [Côté court].

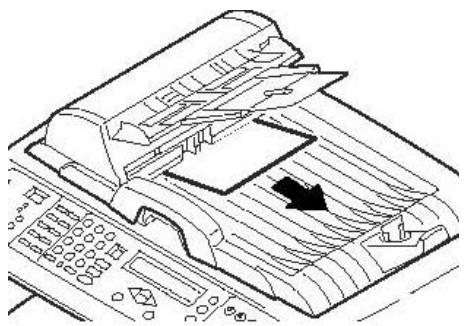

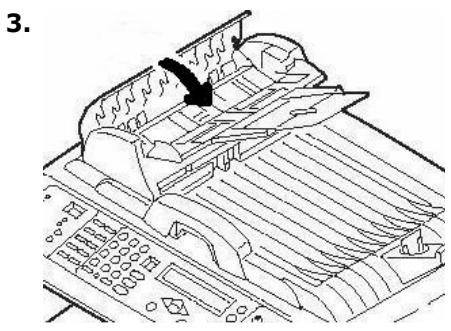

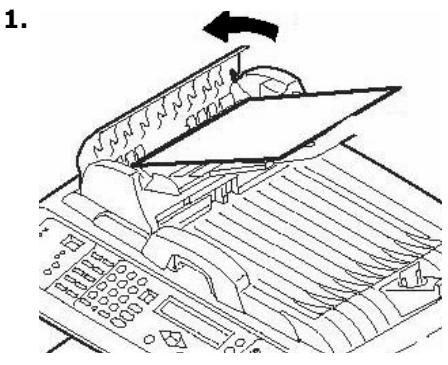

Dégagement des bourges Bourrage du scanneur

Si une feuille est bien avancée dans sa sortie, il suffit de la saisir et de la tirer doucement pour l'extraire complètement.

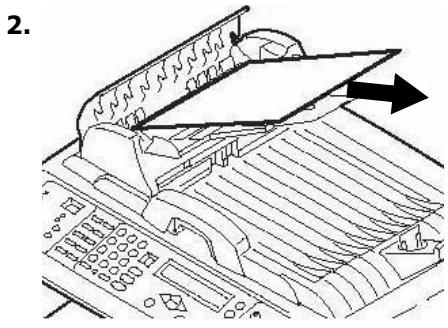

Si la feuille n'est pas bien avancée :

Dégagement des bourges Bourges dans l'imprimante

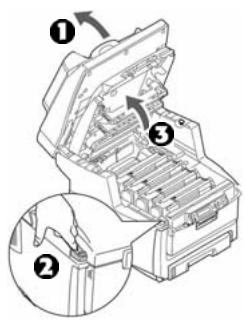

En général

Quand "Paper Jam" (Bourrage papier) apparait sur la deuxieme ligne de l'écran d'imprimante, du papier est bourre dans la section imprimante de l'appareil.

Dépendamment de l'emplacement du bourrage, il peut y avoir plus d'une feuille dans l'imprimante.

Si une feuille est retiree et qu'il reste d'autres feuilles dans l'imprimante, le message " Paper Jam" initial s'effaceratemporairement et s'affichera denouveau

La case ci-dessous contient un sommaire du processus de base pour éliminer les bourrages. Pour plus d'informations, voir les pages qui suivent.

Dégagement des bourges Bourges dans l'imprimante (suite)

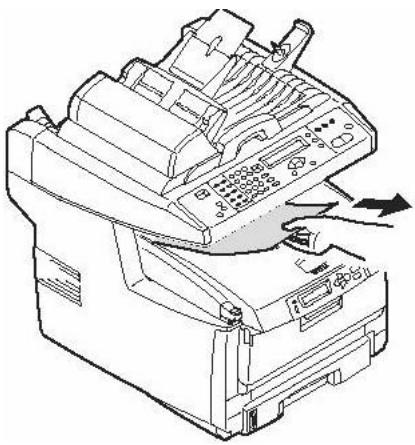

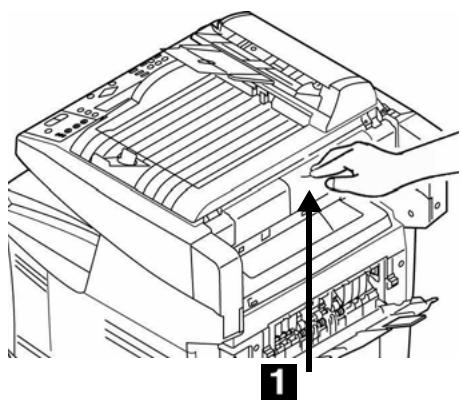

1. Si une feuille est bien avancée dans sa sortie en haut de l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante. Si elle ne s'enve pas aisément, ne force pas excessivement. Vous pouvez laPTRRer par I'arriere ulterieurement.

Attention L'unité de fusion peut être très chaude. Une étiquette est apposée clairément sur cette partie. Ne pas toucher.

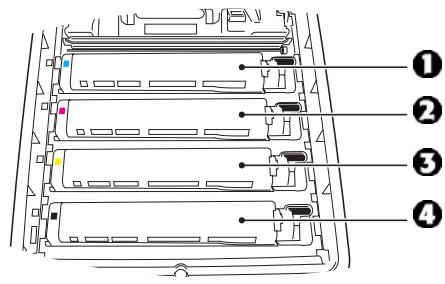

Notez l'emplacement des différentes cartouches de toner de couleur.

1 = Cyan
2 = Magenta
3 = Jaune
4 = Noir

Attention!
Ne touche pas la surface verte du tambour d'impression.
N'exposez jamais la cartouche du tambour d'impression à la lumière pendant plus de 5 minutes.

Dégagement des bourges Bourges dans l'imprimante (suite)

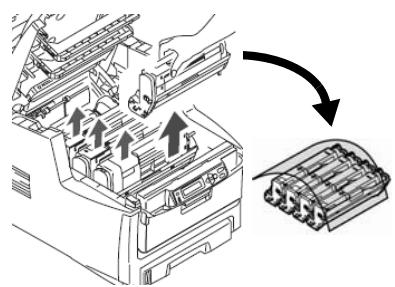

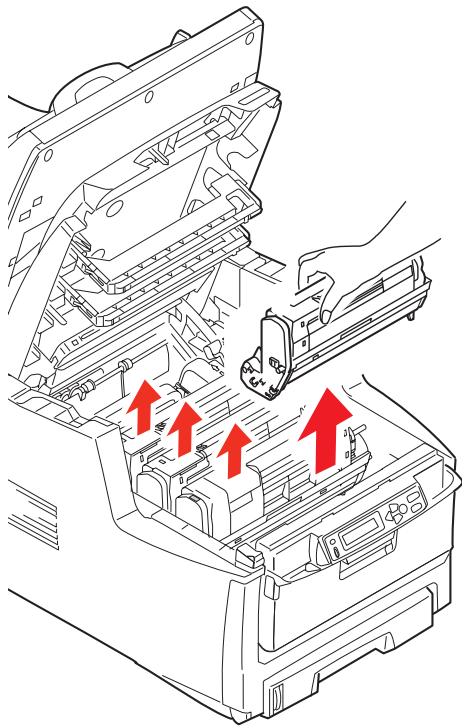

1. Retirez les tambours d'images/ cartouches de toner et placez-les sur une surface plane.

1. Couvre-les pour les protégger contre la lumière.

1. Retirez delicatement toute feuille bloquée.

1. Si la feuille est prise dans l'unité de fusion, vers l'avant sur le levier de pression de l'unité de fusion, et sortez la feuille.

Dégagement des bourges Bourges dans l'imprimante (suite)

1. Lorsque la feuille ne peut etre retirée facilement :

a. abaissez le plateau de la sortie arrête

b. Tirez sur le levier de dégagement du fixeur et retirez la feuille par l'arrière.

c. Fermez la sortie arrête.

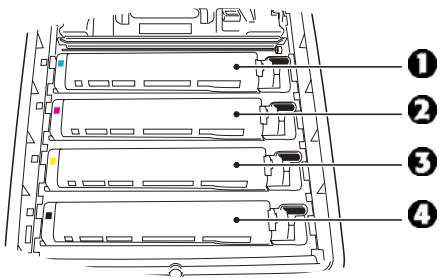

1. Réinstalléz les quatre tambours d'image/cartouches de toner dans l'imprimante, en les plaçant dans la série appropriée.

1 = Cyan
2 = Magenta
3 = Jaune
4 = Noir

Dégagement des bourges Bourges dans l'imprimante (suite)

10.Abaissez le capot de l'imprimante pour protégger les tambours d'image de la lumière, mais ne le verrouillez pas.

11..Si vous imprimante est dotée de l'unité duplex (recto verso) :

a. Appuyez sur le bouton d'ouverture, puis ouvre le capot.

b. Retirez les feuilles coincées dans cette partie.

c. Fermez le capot.

Dégagement des bourges Bourgages dans l'imprimante (suite)

12.Soulevez le loquet du capot avant et ouvre le capot avant en le tirant.

1. Retirez tout papier coince.

14.Fermez le capot avant.

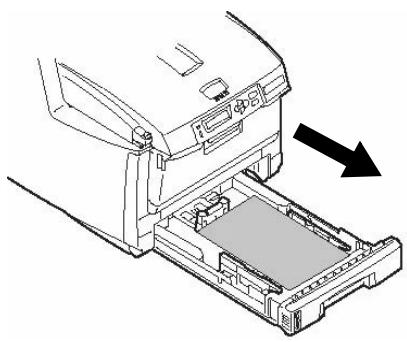

1. Sortez le bac à papier et retirez tout papier bourré à l'intérieur.

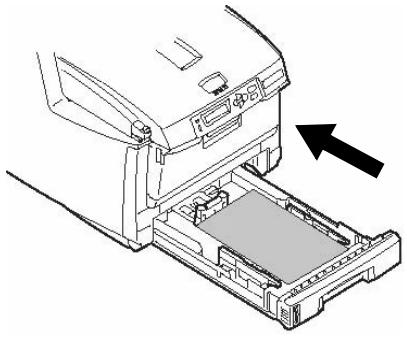

16.Fermez le bac à papier.

Dégagement des bourges Bourges dans l'imprimante (suite)

17.Fermez le capot, en exerçant une pression pour le verrouiller.

Paramètres de support

Plage de grammages de support	64 à 120 g/m2(17 à 32 lb. US Bond)
Plage de formats de support	Formats standards : lettuce, légal 14, légal 13,5, légal, A4, A5, A6, B5, Executive Les formats personnalisés : Min. 4.13 x 5.83 po [105 x 148 mm], max. 8.5 x 14 po [216 x 356 mm] (Les dimensions non standard doivent être définies dans le pilote avant l'impression : consultez l'administrateur système.)
Types	Papier, Papier à en-tête, Recyclé
Capacité	150 feuilles de 20-lb. (75 g/m2)

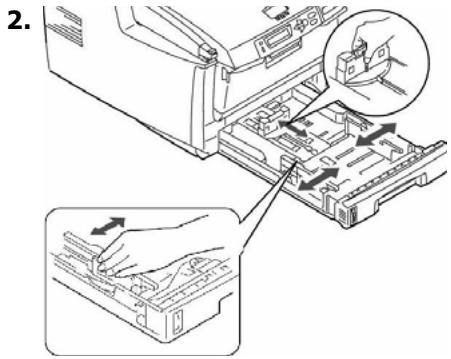

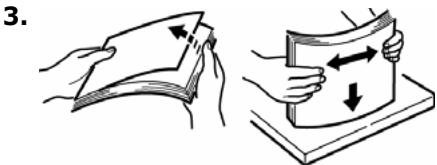

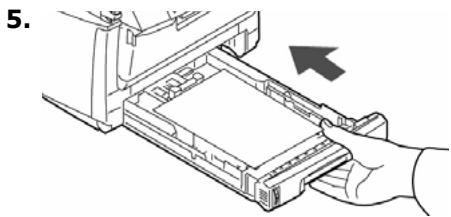

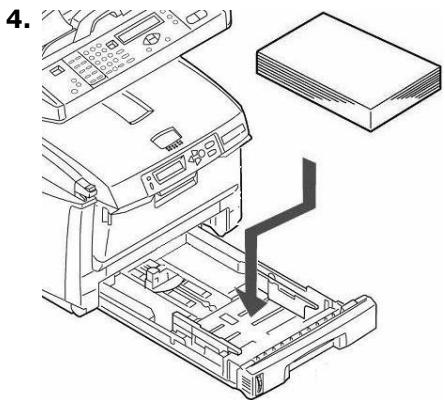

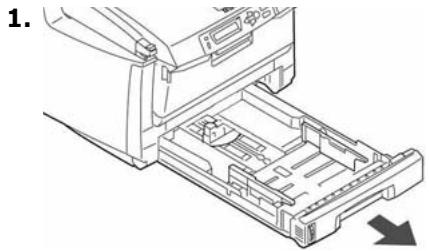

Chargement du papier

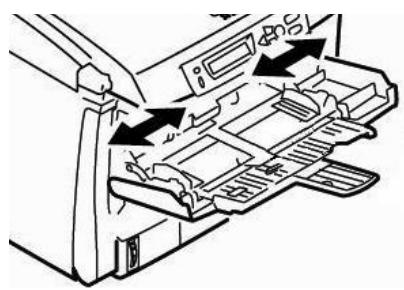

Bac multifonction[MPT]

Paramètres de support

Plage de grammages de support	75 à 199 g/m2 metric (20 à 54 lb. US Bond, 42 à 110 lb. Index)
Plage de formats de support	Formats standards : Lettre, Légal 14, L'égal 13,5, L'égal 13, A4, A5, A6, B5, Executive, C5, DL, COM-9, COM-10, Monarch Les formats personnalisés : Min. 2,51 x 5,83 po [64 x 148 mm], max. 8,5 x 47,24 po [216 x 1200 mm] (Les dimensions non standard doivent être définies dans le pilote avant l'impression : consultez l'administrateur système.)
Types	Papier, Papier à en-tête, Cartonné, Étiquettes, Transparent, Enveloppées, Papier pour bannières
Capacité	• 50 feuilles de 20 lb. (75 g/m2) • 10 enveloppes • 50 transparents • Étiquettes: alimentation d'une pile d'environ 3/8 pouce (1 cm) de hauteur max. • Papier pour bannières: une à la fois, 8,25 à 8,5 po [210 à 216 mm] de largeur, jusqu'à 47,25 po (1,2 m) de longueur.

Chargement du support d'impression

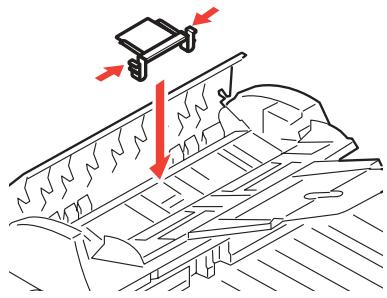

Note

Utilisez la sortie arrrière (droit) pour cartonnés, transparents, enveloppes et étiquettes. Voir la page 29.

1.

2.

3.

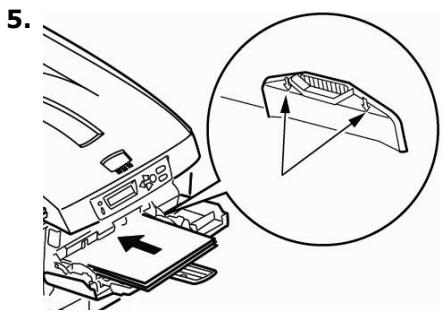

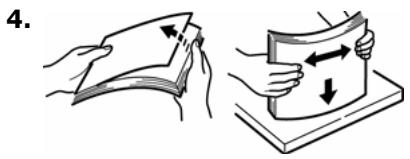

Bac multifonction[MPT] (suite)

1. Poussez le bouton du loquet bleu vers l'intérieur pour relâcher la plateforme à papier afin que le papier soit soulevé et tenu en place.

Support spécial

Papier à en-tête

Impression recto : chargez le papier à en-tête face en dessus, le bord supérieur dans l'imprimante

• Impression recto verso (2 côtés) (l'unité duplex recto verso doit être installé): charger la face d'impression vers le bas, partie supérieure vers l'extérieur de l'imprimante.

Envelopes

Chargez les envelopes face en dessus, le bord supérieur vers la gauche et le cotoe couvert dans l'imprimante.

Étiquettes

Chargez les étiquettes côté imprimé vers le haut, partie supérieure engagée dans l'imprimante

Banner Paper

• Insérez le papier à banderole une feuille à la fois.
  Utilisez la sortie arrête.

Bacs de sortie

Bac de sortie supérieur (face vers le bas)

Ce bac de sortie est celui normalement utilisé.

• Peut contenir du papier bond US jusqu'à 47 lb. (176 g/m²).
• Peut conténir jusqu'à 250 feuilles de papier bond US de 20 lb (75 g/m²).
• Les imprimés sont empilés face vers le bas.

Bac de sortie arrêté (face en dessus)

• Offre un chemin d'impression sans courbure et direct requis pour envelopples,étiquettes et supports lourds.
• Peut contenir du papier bond US jusqu'à 54 lb. (203 g/m²).
• Peut conténir jusqu'à 100 feuilles de papier bond US de 20 lb (75 g/m²).
• Les imprimés sont empilés face vers le haut : pour les documents compteant plusieurs pages, Sélectionnez l'impression en ordre inversé dans la boîte de dialogue Imprime.

Important!

Si le bac de sortie arrriere est ouvert, toutes les pages imprimées y sortiront, peu importe les réglages du pilote.

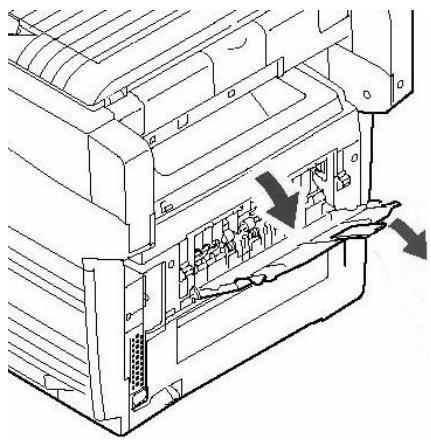

Ouvrez le bac de sortie arrête

Maintenance

Remplacement de la cartouche de toner

N^o de commande des cartouches de toner

Noir 43865720

Cyan 43865719

Magenta 43865718

Jaune. 43865717

N^ de commande des tambours d'impression,

Noir 43381720

Cyan 43381719

Magenta 43381718

Jaune 43381717

Endroits où se procurer

• Consultez le revendeur qui vous a vendu votre système.
• Consultez un revendeur ou un service après-vente Oki Data agreé. Pour connaître le revendeur le plus proche, composez le 1-800-654-3282.
• É.-U., Porto Rico, Guam, Îles Vierges des E.-U.: Commandez sur Internet à l'adresse www.okiprintingsolutions.com.
• E.-U. seulement : Commandez en composant sans frais le 1 800 654-3282, en utiliser une carte VISA®, MasterCard® ou AMEX®.

Note

Utilisez toujours du toner Oki Data d'origine dans votre système.

Maintenance

Remplacement de la cartouche de toner (suite)

Remplacement d'une cartouche de toner

Les étapes suivantes montrent comment remplacer la cartouche de toner noir. Les autres cartouches de toner de couleur sont replacées de la même manière.

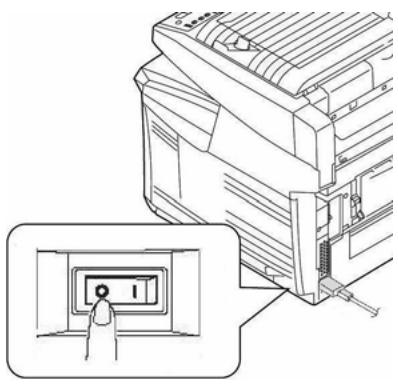

1. Éteignez l'imprimante!

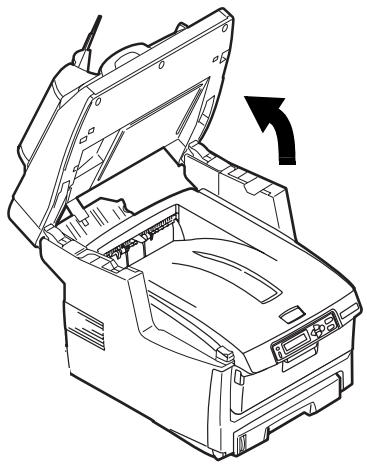

2.

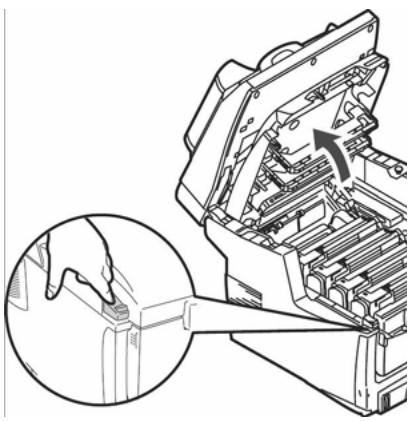

3.
ATTENTION! L'unité de fusion (à l'arrière du toner cyan) peut être brûlante.

4. Trouvez la cartouche de toner qui doit être remplacée :

$$ \begin{array}{l} 1 = \text {C y a n} \ 2 = \text {M a g e n t a} \ \mathbf {3} = \text {J a u n e} \ \mathbf {4} = \text {N o i r} \ \end{array} $$

Important!

Assurez-vous que le levier est positionné vers l'avant de l'imprimante avant de tenter de retarder la cartouché de toner!

Maintenance

Remplacement de la cartouche de toner (suite)

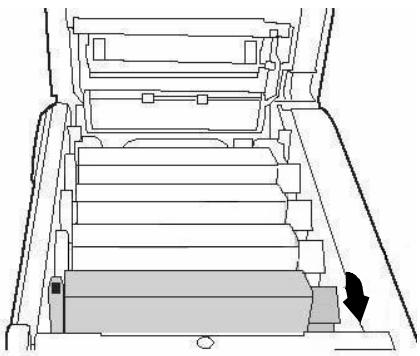

1. Tirez le levier coloré situé sur le côte droit de la cartouche de toner vers l'avant de l'imprimante pour fermer la cartouche usagée.

1. Retirez la cartouche de toner usee.

Important!

Mettez au rebut les cartouches de toner conformément aux réglementations locales!

1. Deballez la cartouche neue et secouez-la à plusieurs reprises pour répartir le toner.

1. Retirez le ruban adhésif.

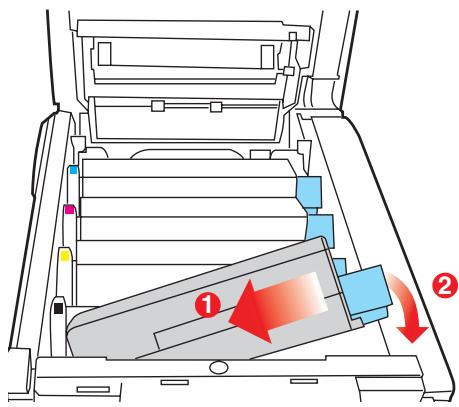

1. Insérez la cartouche de toner dans la cartouche de tambour d'impression.

Maintenance

Remplacement de la cartouche de toner (suite)

1. Poussez le levier de blocage vers l'arrière de l'imprimante jusqu'à l'arrêt.

1. Puis utilisez le chiffon fourni avec les cartouches de toner (ou un chiffon propre et doux) pour essuyer delicatement la tete d'impression à DEL.

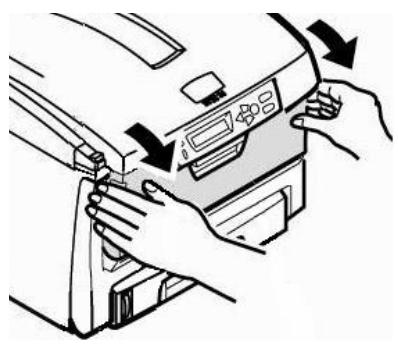

12.Fermez le capot de l'imprimante en exerçant une pression pour le verrouiller.

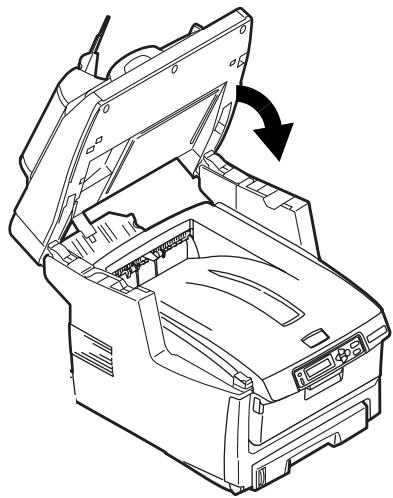

13.Abaissez delicatement le scanner en place.

Maintenance (suite) Nettoyage des galets et du coussinet du CAD

Lorsque vous éprouvez des problèmes pendant l'alimentation des documents dans le CAD, observez les procédures de nettoyage suivantes.

1. Humectez un chiffon doux et sans charpie d'alcool isopropylique (alcool à friction ordinaire).

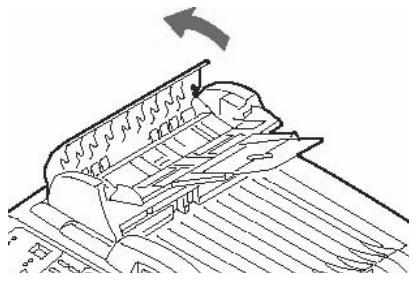

2. Ouvrez le capot de l'ADF.

1. Nettoyez les galets d'alimentation en bougeant le chiffon humecté d'un côté à l'autre tout en faisant tourner les galets. Veillez à ne pas casser ou endommager les ressorts (1).

1. Nettoyez le coussinet en le frrottant de haut en bas à l'aide du chiffon humecté (1).

1. Fermez le capot de l'ADF.

Maintenance (suite) Nettoyage du verre du CAD

Pour assurer une qualité optimale d'image et des performances supérieures, nettoyez à l'occasion la vitre pour supprimer la poussière et toute particule de toner.

1. Ouvrez le capot document.

1. Humectez un chiffon propre et doux avec de l'alcool isopropylique (95%).
2. Essuyez doucement la vitre ainsi (1) que la surface blanche sous le couvercle de documents (2).

1

1. Fermez le capot document.

Maintenance (suite) Remplacement du tampon du CAD

Après avoir alimenté environ 100 000 pages dans le CAD, le module de tampon peut être usede entrainer des problèmes d'alimentation.

Note

Votre appeareil comprend un coussinet du CAD de remplacement. Il est ranged derriere un capot rabattable (1) à l'arrête de l'appareil :

Pour des coussinets de CAD supplémentaires, commande la piece OKI P/N 43103001 (consultez "Endroits ou se procurer" à la page 70 pour des informations sur la passation des commandes).

1. Ouvrez le capot de l'ADF.

1. Appuyez vers l'intérieur sur les languettes blanches de chaque côté de tampon du CAD et sortez le tampon de l'unité.

1. Appuyez vers l'intérieur sur les deux languettes blanches du nouveau module de tampon du CAD. Insérez le module de tampon dans son support jusqu'à ce qu'il s'enclenché en place.

1. Fermez le capot de l'ADF.

Messages d'erreur Cartouches de toner & Bourrages papier

Vous trouvez ci-après les messages d'erreur les plus courants. Pour les messages d'erreur supplémentaires, voyagez « Messages d'erreur » de la section Dépannage du Guide de l'utilisateur en ligne.

Cartouches de toner

XXX TONER EMPTY

TONER XXX VIDE

Remplacez la cartouche de toner correspondant à la couleur XXX. Consultez la page 70.

CHECK TONER CARTRIDGE EEE:YYY IMPROPER LOCK LEVER

VÉRIFIER CARTOUCHE TONER EEE:YYY MAUVAISE POSITION DU LEVIER

Le levier de la cartouche de toner couleur indiquée n'a pas eté complètement pousse jusqu'à butée.

• EEE = 544:Tambour Jaune
• EEE = 545: Tambour Magenta
• EEE = 546: Tambour Cyan
• EEE = 547: Tambour Noir

de l'imprimante. Poussez sur le levier de la cartouche de toner de couleur indiqué vers l'arrière de l'imprimante aussi loin que possible. Fermez le capot de l'imprimante et abaissez délicatement le scanner en place.

SiILA n'efface pas le message,appelez-vous depanneur local.

CHECK TONER CARTRIDGE XXX TONER SENSOR ERROR

VERIFIER CARTOUCHE TONER) XXX ERREUR CAPTEUR TONER

Appelez votre dépanneur local.

Bourrages papier

(Consultez "Capots de l'imprimante" à la page 81).

EEE: PAPER JAM

EEE:BOURRAGE PAPIER

Apparait sur la deuxieme ligne de l'affichage pour indiquer que du papier est bourre dans l'imprimante. Suivez la procEDURE de dégagement de bourrage (consultez la page 58).

Messages d'erreur (cont.) Tambours d'impression & E-mail (Courriel)

Tambours d'impression

REPLACE IMAGE DRUM EEE: XXX DRUM LIFE

REPLACER TAMBOUR EEE: XXX DUREE TAMBOUR

L'utilitaire Colour Correct dispose des fonctions suivantes.

• EEE = 350: Tambour Jaune
• EEE = 351: Tambour Magenta
• EEE = 352: Tambour Cyan
• EEE = 353: Tambour Noir

Ouvrez et fermez le capot pour effacer le message et continuer d'imprimer.

Assurez-vous d'avoir un tambour de remplacement en main.

REPLACE IMAGE DRUM EEE: XXX DRUM LIFE

REPLACER TAMBOUR EEE: XXX DUREE TAMBOUR

Le tambour d'image couleur indiquedoit etre remplacede.

• EEE = 560:Tambour Jaune
• EEE = 561:Tambour Magenta
• EEE = 562: Tambour Cyan
• EEE = 563: Tambour Noir

Remplacez le tambour d'impression. (Suivez les directives accompagnant le nouveau tambour.)

CHECK IMAGE DRUM EEE:XXX DRUM MISSING

VÉRIFIER TAMBOUR EEE:XXX TAMBOUR MANQUANT

Le tambour d'image n'est pas installé correctement.

Soulevez le scanner et ouvre le capot de l'imprimante. Vérifiez si le tambour d'image couleur indiqué est bien installé. Fermer le capot.

E-mail (Courriel)

BOÎTE RÉCEPTION INDISPONIBLE VÉRIFIEZ L'ADRESSE « À ».

L'action de courriel demandée n'a pas ete suivie parce que l'adresse du destinataire n'a pas ete trovue. Corrigez I'adresse « TO » (A) et essayez de nouveau

FILE SIZE IS TOO LARGE

FICHIER TROP GRAND

La taille du fichier est plus grande que la limite de scannage permise.

Réduisez la taille du fichier et essayez de nouveau.

Messages d'erreur (cont.) Bacs de supports

Tray 1, Tray 2 (Optional), MP Tray [Bac 1, Bac 2 (optionnel), Bac MF]

LOAD SSS

EEE:YYY EMPTY

CHARGEZ SSS

EEE:YYY VIDE

La demande d'impression a eté envoyée à un bac vide. Chargez le support de la taille (SSS) indiquée dans le bac.

• EEE = 490: Bac MF
• EEE = 491: Bac 1
• EEE = 492: Bac 2 (optionnel)

LOAD SSS/TTT AND PRESS EEE:YYYMEDIA MISMATCH

CHARGEZ SSS/TTT ET APPUYER EEE:YYYMÉDIA INCORRECT

Le format (SSS) et/ou le type (TTT) du support dans le bac ne correspond pas aux données d'impression. Chargez du papier SSS/TTT dans le bac.

• EEE = 460: MP Tray (Bac MF)
• EEE = 461: Tray 1 (Bac 1)
• EEE = 462: Tray 2 (option) [Bac 2 (optionnel)]

La tâche d'impression recherche le support ajustéat dans le bac tout usage. Chargez le support de la taille (SSS)indiquée dans le bac.

INSTALL PAPER CASSETTE 440:YYY OPEN

INSTALLER BAC PAPIER 440:YYY OUVERT

Le bac à papier (YYY) a été retire.
Réinstallé le bac.

Messages d'erreur (cont.)

Scanner au serveur de fichiers

FTP LOGIN ERROR

CHECK LOGIN NAME

ERREUR CONNXION FTP VÉRIFIER NOM CONNXION

Vérifiez votre nom de connexion et réessayez

Si les problèmes persistent, adressez-vous à l'administrateur du système.

FTP PASSWORD ERROR CHECK PASSWORD IN FOLDER

ERREUR MOT DE PASSE FTP VÉRIFIER MOT DE PASSE DANS DOSSIER

Vérifiez votre mot de passer et réessayez.

Si les problèmes persistent, adressé-vous à l'administrateur du système.

MAKE SURE PRIVILEGE

VÉRIFIER PRIVILÈGE

Apparait sur la deuxième ligne de l'affichage pour indiquer que vous n'étés pas autorisé à effectuer cette action.

Consultez l'administrateur système.

FILE NAME NOT ALLOWED CHANGE FILE NAME

NOM FICHIER NON AUTORISÉ MODIFIER NOM FICHIER

Changez le nom du fichier pour satisfaire la convention de nom du système d'exploitation du serveur FTP.

NETWORK SHARE NAME INCORRECT CHECK DIRECTORY IN FOLDER

NOM PARTAGE RÉSEAU INCORRECT VÉRIFIER RÉPERTOIRE DANS DOSSIER

Le nom partagé du réseau CFIFS est incorrect.

Vérifiez le repertoire dans le profil et assurez-vous qu'il satisfait la convention de nom, tel que \ComputerShare\directory.

COMPUTER NAME ERROR MAKE SURE COMPUTER NAME IN DIRECTORY

ERREUR NOM ORDNATEUR VÉRIFIER NOM ORDNATEUR DANS RÉPERTOIRE

Erreur nom ordinateur CIFS. Assurez-vous que le nom ordinateur est le repertoire et qu'il est exact.

Messages d'erreur (cont.) Capots de l'imprimante

CLOSE COVER

EEE:COVER OPEN

FERMER CAPOT

EEE: CAPOT OUVERT

• EEE = 310: Capot supérieur
• EEE = 311: Capot avant

Si le message demeure, appelez.
votre technicien de service local.

CLOSE COVER

316: DUPLEX COVER OPEN

FERMER CAPOT

316: CAPOT DUPLEX OUVERT

Fermez le capot de l'unité duplex (recto verso).

Si le message demeure, appelez.
votre technicien de service local.

OPEN UPPER COVER

401: PAPER MULTI FEED

OUVRIR CAPOT

401: BAC MULTIPLE

La mauvaise longueur de papier a eté alimentée depuis le bac

• Vérifiez le papier dans les bacs.
  Assurez-vous qu'il n'y a pas de bourrage de papier (consultez la page 58).
• Ouvrez et refermez le capot supérieur afin de poursuivre l'impression.

OPEN FRONT COVER

400: PAPER SIZE ERROR

OUVRIR CAPOT AVANT

400: ERREUR DE FORMAT DE PAPIER

Du papier de la mauvaise grandeur a eté alimenté depuis le bac.

• Vérifiez le papier dans les bacs.
  Ouvrez et refermez le capot avant.

Si le message demeure, assurez-vous qu'il n'y a pas de bourrage de papier (consultez la page 58).

Messages d'erreur (cont.) Divers

Divers

TURN OFF SCNER
TURN ON AGAIN

ÉTEIGNEZ LE SCANNER ALLUMEZ-LE DE NOUVEAU

Mettez l'appareil hors tension, et rallumez-le. Si le problème persiste,appelez un technicien de service.

ADD MORE MEMORY 420: MEMORY OVERFLOW

AJOUTER MÉMOIRE 420: DÉPASSEMENT MÉMOIRE

Le volume de données dans le fichier à imprimer dépasse les capacités mémoire de l'imprimante.

Réduisez la taille du fichier en cours d'impression (p. ex., imprimez le fichier en groupes séparés de pages au lieu de tout imprimer à la fois).
- Installez de la mémoire supplémentaire dans l'imprimante (consultez l'administrateur système ou le Guide de l'utilisateur en ligne).

D'abord ...

Consultez le revendeur qui vous a vendu votre système.

Ressources Oki supplémentaires

Available 24 hours a day, 7 days a week
- Visitez http://www.my.okidata.com (anglais seulemen) pour obtenir les plus récentes informations

• pilotes et utilisaires
• dépannage
• nouvelles sur les produits

• et plus encore

• Composez le 1 800 654-3282 (1 800 OKI-DATA).

Oki est une marque déposée de Oki Electric Industry Company, Ltd.

AMEX est une marque déposée de American Express Co.

MasterCard est une marque déposée de MasterCard International, Inc.

VISA est une marque déposée de Visa.

Windows est une marque déposée ou une marque de commerce de Microsoft Corporation

aux États-Unis et/ou dans d'autres pays.

1 O paine de contrôle do escâner

O paine de contrôle da impressora

Painel de contrôle do scanner (cont.)

Painel de contrôle da unidade de impressao
