RMR391PU - Réveil projecteur OREGON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réveil projecteur avec affichage des températures intérieure/extérieure
Marque	OREGON
Modèle	RMR391PU
Dimensions (L x l x H)	175 x 80 x 18 mm
Poids (sans piles)	240 g
Alimentation principale	2 piles CR2032 ou adaptateur secteur 3 V (fourni)
Alimentation sonde extérieure	1 pile UM-3 (AA) 1,5 V
Fréquence de transmission	433 MHz
Distance de transmission (sonde)	30 m (sans obstruction)
Plage de température intérieure	-20°C à 60°C
Plage de température extérieure (sonde)	-30°C à 60°C
Unité de température	°C / °F (sélectionnable)
Horloge radio-pilotée	Signal MSF-60 (Royaume-Uni) ; réglage manuel possible
Alarme	Avec fonction snooze (8 min) et arrêt automatique 24 h
Projection	Continue ou temporaire ; rotation 180° de l'image ; bras orientable
Rétro-éclairage	Continu (HI/LO) ou temporaire (5 s) ; nécessite adaptateur
Fonctions d'affichage	Heure, alarme, températures intérieure/extérieure, alternance automatique
Entretien et nettoyage	Essuyer avec un chiffon doux ; ne pas immerger ; ne pas utiliser de produits corrosifs
Sécurité	Produit LED classe 2 ; ne pas regarder directement le faisceau ; adaptateur facilement accessible
Pièces détachées et réparabilité	Piles et sonde remplaçables ; pas de pièces détachées fournies par le fabricant
Informations générales	Garantie invalidée en cas d'ouverture ; conformité CE (directive 1999/5/CE)

FOIRE AUX QUESTIONS - RMR391PU OREGON

Comment régler l'alarme sur le réveil projecteur Oregon RMR391PU ?

Pour régler l'alarme, maintenez enfoncé le bouton ⚠ (ALARM). Les heures clignotent. Appuyez sur ♣ ou ⚙ pour modifier l'heure, puis appuyez sur ⚠ pour confirmer. Répétez pour les minutes. L'icône indique que l'alarme est activée.

Comment activer ou désactiver la projection continue ?

Pour activer la projection continue, branchez l'adaptateur secteur et positionnez le commutateur PROJECTION à l'arrière sur ON. Pour désactiver, mettez-le sur OFF. Sans adaptateur, vous ne pouvez projeter que brièvement en appuyant sur SNOOZE / LIGHT.

Comment changer l'unité de température de °C à °F ?

Utilisez le commutateur °C / °F à l'arrière de l'appareil principal pour basculer entre Celsius et Fahrenheit.

Comment réinitialiser l'appareil aux réglages d'usine ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton RESET à l'arrière de l'appareil. Tous les réglages reviendront aux valeurs par défaut.

Comment installer les piles dans l'appareil principal ?

Retirez le couvercle du compartiment des piles au bas de l'appareil. Insérez deux piles CR2032 en respectant les polarités (+/-). Appuyez sur RESET après chaque changement de piles.

Comment synchroniser l'horloge avec le signal radio ?

L'appareil recherche automatiquement le signal. Pour forcer la réception, maintenez enfoncé le bouton ♣ (ou ⚙) à l'arrière. L'icône d'antenne indique la force du signal. La réception peut prendre de 2 à 10 minutes, voire 24 heures en cas de signal faible.

Comment désactiver le rétro-éclairage continu ?

Positionnez le commutateur BACKLIGHT à l'arrière sur OFF. Vous pouvez toujours allumer temporairement le rétro-éclairage pendant 5 secondes en appuyant sur SNOOZE / LIGHT.

Quelle pile utiliser pour la sonde extérieure ?

La sonde sans fil utilise une pile UM-3 (AA) 1,5 V. Ouvrez le compartiment, insérez la pile en respectant les polarités, puis appuyez sur RESET.

Que faire si la température extérieure n'est pas affichée ?

Vérifiez les piles de la sonde, éloignez les obstacles entre la sonde et l'appareil, et rapprochez la sonde (max 30 m). Appuyez sur TEMP pour basculer entre intérieur et extérieur. Si rien ne fonctionne, réinitialisez la sonde en appuyant sur RESET.

Comment inverser l'image projetée de 180° ?

Appuyez sur le bouton SNOOZE / LIGHT pour inverser l'image projetée. Vous pouvez aussi pivoter le bras de projection pour ajuster la direction.

MODE D'EMPLOI RMR391PU OREGON

Réveil Projecteur Design avec affichage des températures intérieure / extérieure

Modèle: RMR391P / RMR391PA / RMR391PU

MODE D'EMPLOI

TABLE DES MATIÈRES

Vue d'ensemble 2

Vue d'avant 2

Vue d'arrière....2

Vue du bas....3

Sonde sans fil .... 3

Pour commencer .... 3

Alimentation 3

Sonde sans fil 4

Transmission 4

Horloge 5

Réception de l'horloge 5

Réglage de l'horloge manuel 5

Alarme 6

Température....6

Projection....6

Rétro-éclairage 7

Réinitialiser 7

Précautions 7

Caractéristiques 8

À propos d'Oregon Scientific....9

Europe - déclaration de conformité .... 9

VUE D'ENSEMBLE

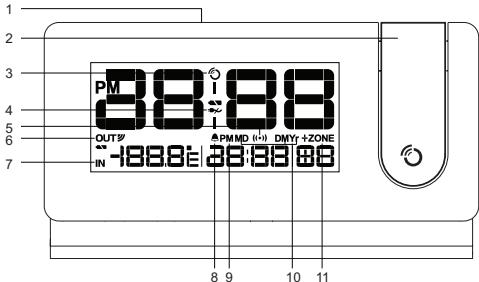

FACE AVANT

PM OUT IN -1880E PMMD (÷) DMY+ZONE 8 9 10 11

1. SNOOZE / LIGHT (Rappel d'alarme) : active le rappel d'alarme; active le rétro-éclairage / projecteur ; permet de renverser l'image à 180°
2. Projecteur
3. : indicateur de réception du signal de l'horloge
4. : adaptateur secteur débranché
5. ((•)): heure de l'alarme affichée
6. OUT: indicateur de réception de la sonde sans fil
7. IN: affichage de la température intérieure
8. ⚙: l'alarme quotidienne est activée

9. Icône AM/PM

10. Format du calendrier

11. +ZONE: fuseau horaire

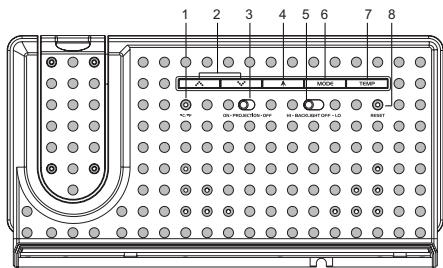

VUE ARRIÈRE

1 2 3 4 5 6 7 8 A V K MODE THIP IN PRODUCTION OFF H-BACK/LEFT OFF-1.0 RESET

1. °C / °F: permet de sélectionner l'unité de mesure de la température
2. ⚙️ / ⚙️ : augmente / diminue les valeurs du réglage ; active / désactive le signal de réception de l'horloge
3. ON·PROJECTION·OFF: active / désactive la projection continue
4. ⚠: visualisation du statut de l'alarme ; réglage de l'alarme; permet d'activer / désactiver la fonction alarme
5. BACKLIGHT·HI·OFF·LO: active / désactive le rétro-éclairage continu ; sélectionne la luminosité

6. MODE: permet de régler l'horloge

7. TEMP: permet d'alterner entre l'affichage des températures intérieures / extérieures ; initie l'affichage alterné

8. RESET: (REINITIALISER) : réinitialise l'appareil aux réglages par défaut

VUE DU BAS

1 2 450 450-45

1. Fiche d'adaptateur
2. Compartiment des piles

SONDE SANS FIL

1. Indicateur de statut LCD
2. Fixation murale
3. Compartiment des piles
4. RESET (Réinitialisez): Trou de redémarrage
5. Bouton CHANNEL (CANAL) : permet de sélectionner le canal 1

POUR COMMENCER

ALIMENTATION

2 piles CR2032

Pour insérer les piles :

1. Retirez le couvercle du compartiment des piles.
2. Insérez les piles, en respectant les polarités.
3. Appuyez sur RESET (REINITIALISER) après chaque changement de pile.

ZONE	SIGNIFICATION
Horloge	Les piles de l'appareil principal sont faibles
Température extérieure / intérieure	La pile de la sonde est faible

1 adaptateur

Vous pouvez également utiliser l'adaptateur fourni pour alimenter l'appareil. Si vous désirez utiliser continuellement le projecteur et le rétro éclairage, branchez l'adaptateur secteur.

Assurez-vous que l'adaptateur ne soit pas obstrué et qu'il soit facilement accessible à l'appareil.

REMARQUE

N'exposez ni l'adaptateur ni l'appareil

principal à l'humidité. Ne placez aucun récipient rempli d'eau comme les vases sur l'appareil principal ou l'adaptateur.

Pour être entièrement déconnecté de l'alimentation électrique, l'adaptateur doit être débranché de l'appareil principal.

Quand aucune source d'alimentation électrique est détectée apparaîtra.

SONDE SANS FIL

Installation de la sonde sans fil :

1. Ouvrez le compartiment des piles.
2. Positionnez l'encoche du canal sur le canal 1.
3. Insérez la pile, en respectant les polarités.
4. Appuyez sur RESET (REINITIALISER) après chaque changement de pile.
5. Fermez le compartiment des piles.
6. Positionnez le capteur au lieu de votre choix à l'aide de la fixation murale ou du pied.

La distance de transmission peut varier en fonction de plusieurs facteurs. Vous pouvez expérimenter plusieurs emplacements afin d'obtenir les meilleurs résultats possibles.

REMARQUE Nous vous recommandons d'utiliser des piles alcaline pour une plus longue période d'utilisation et des piles lithium pour les températures en dessous de zéro.

TRANSMISSION

Sonde sans fil:

L'appareil principal fera une recherche automatique pour la sonde sans fil. L'icône de réception du capteur dans la zone de la sonde sans-fil vous indique le statut de la transmission:

ICONE	SIGNIFICATION
OUT→ OUT	L'appareil principal est à la recherche d'un / des capteur(s)
OUT→ OUT'→ OUT → OUT	Un canal a été trouvé
OUT	Le capteur ne peut pas être trouvé.

REMARQUE

Si la sonde n'est pas localisée, vérifiez

les piles, les obstructions possibles et l'emplacement de la sonde sans-fil.

Pour les meilleurs résultats:

- Placez la sonde hors des rayons de soleil direct et des conditions humides.

• Positionnez la sonde pour qu'elle soit face à l'appareil principal, en minimisant les obstacles tels que porte, murs et meubles.
• Ne placez pas la sonde à proximité d'objets métalliques ou électroniques.
• Positionnez la sonde à proximité de l'appareil principal pendant les mois d'hiver puisque le gel peut endommager le fonctionnement des piles et la transmission du signal.

ASTUCES L'extérieur de la maison est le meilleur endroit pour installer la sonde, à 1,5 m (5 pieds) de hauteur maximum et non exposée aux rayons directs du soleil ou à l'humidité pour assurer la précision des données.

HORLOGE

RECEPTION DE L'HORLOGE

Ce produit est conçu pour synchroniser automatiquement l'heure de l'horloge avec l'heure exacte à partir d'un signal électronique.

RMR391P: EU: signal DCF-77: dans le rayonnement de 1500 km (932 miles) de Frankfurt, Allemagne.

RMR391PU: UK: signal MSF-60: dans le rayonnement de 1500 km (932 miles) de Anthorn, Angleterre.

RMR391PA: US: Signal WWVB-60: dans un rayon de 3200 km (2000 miles) de Fort Collins, Colorado.

Pour activer / désactiver le signal de réception:

Appuyez et maintenez la touche ••• pour activer ou •••• pour désactiver le signal de réception.

REMARQUE La réception prend environ 2 à 10 minutes. Si le signal est faible, 24 heures peuvent être nécessaires pour recevoir le signal.

Si la réception échoue, positionnez votre appareil à proximité d'une fenêtre, appuyez et maintenez ••• pour forcer la recherche de signal.

Indicateur de réception du signal de l'horloge:

SIGNAL FORT	SIGNAL FAIBLE / AUCUN SIGNAL

REGLAGE DE L'HORLOGE MANUEL

Pour régler manuellement l'horloge, vous devez, tout d'abord, désactiver la réception du signal.

1. Appuyez et maintenez MODE.
2. Appuyez sur ♣ ou ⚙ pour changer les réglages.
3. Appuyez sur MODE pour confirmer.
4. L'ordre des réglages est: fuseau d'horaire, format 12/24 hr, heure, minute, année, mois, jour et langage.

RMR391P / RMR391PU: Utilisez le fuseau horaire pour régler l'horloge à +/- 23 heures à partir de l'heure

du signal reçu par l'horloge. Si vous avez désactivé la réception du signal de l'horloge, ne configurez pas de valeur pour le fuseau horaire.

REMARQUE Si vous entrez +1 dans le réglage du fuseau horaire, vous obtiendrez votre heure locale plus une heure.

Si vous êtes aux Etats-Unis (modèle RMR391PA) réglez l'horloge sur :

PA pour l'heure pacifique

MO pour l'heure des montages

CE pour l'heure centrale

EA pour l'heure de la côte est

REMARQUE Les langues disponibles sont (E)

Anglais, (S) Espagnol, (I) Italien, (F) Français et (D) Allemand.

ALARME

Pour régler l'alarme:

1. Appuyez et maintenez ⚠.
2. Appuyez sur 🎨 / 🎨 pour régler l'heure / minute.
3. Appuyez sur 🔒 ppour confirmer. 🔒 indique que l'alarme est sur ON.

Pour mettre l'alarme sur ON / OFF:

1. Appuyez sur 🔺 pour afficher l'heure de l'alarme.
2. Appuyez sur 🔊 encore une fois pour mettre l'alarme sur ON / OFF.

Pour couper le son de l'alarme:

• Appuyez sur SNOOZE / LIGHT pour couper le son pendant 8 minutes
• Appuyez sur n'importe quelle autre touche pour éteindre l'alarme et pour qu'elle se déclenche 24 heures plus tard.

OU

TEMPERATURE

Pour basculer l'unité de la température:

• Sélectionner °C / °F.
- Appuyez sur TEMP. IN / OUT ^2 indique les températures intérieures et extérieures.

Pour choisir entre les données des sondes intérieures / extérieures:

Alterner automatiquement entre les températures intérieures / extérieures :

- Appuyez et maintenez la touche TEMP. Pour désactiver la fonction affichage alterné, appuyez sur TEMP.

PROJECTION

REMARQUE Si vous désirez utiliser continuellement le projecteur, installez l'adaptateur.

Pour activer / désactiver la projection continue (une fois l'adaptateur branché) :

- Positionnez l'encoche PROJECTION sur ON / OFF.

Vous pouvez toujours projeter l'image pendant un court instant si l'adaptateur n'est pas branché. Si la pile est faible / vide, la fonction projection sera désactivée.

Projeter brièvement des images :

• Appuyez sur SNOOZE / LIGHT.

Renverser l'image projetée par 180°:

• Appuyez sur SNOOZE / LIGHT.

Pour ajuster la direction de l'image projetée :

• Pivotez le bras de projection selon l'angle désiré.

REMARQUE Si la projection est activée, ne regardez pas directement dans le projecteur.

CAUTION LED RADIATION DO NOT STARE INTO BEAM CLASS 2 LED PRODUCT POWER: <100W WAVELENGTH: 470 nm EN ISO 3-11984-HA 2002-A2.2001

REMARQUE La projection et le rétro éclairage ne fonctionnent que lorsque l'adaptateur secteur est branché.

RETRO-ECLAIRAGE

REMARQUE Branchez l'adaptateur pour utiliser la fonction rétro-éclairage. Si l'adaptateur est déconnecté,

la fonction rétro-éclairage sera désactivée.

Pour activer le rétro-éclairage continu :

- Positionnez l'encoche BACKLIGHT sur HI/LO. Pour un affichage plus clair, sélectionnez HI. Pour un affichage plus sombre, sélectionnez LO.

Pour désactiver le rétro-éclairage continu :

- Positionnez l'encoche BACKLIGHT sur OFF. (Appuyez SNOOZE / LIGHT pour activer le rétro éclairage pendant 5 secondes).

REINITIALISER

Appuyez sur RESET pour réinitialiser l'appareil aux réglages par défaut.

PRECAUTIONS

• Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de température ou à l'humidité.
• Ne pas couvrir les trous de ventilation avec des journaux, rideaux etc.
• Ne pas immerger le produit dans l'eau. Si vous renversez du liquide sur l'appareil, séchez-le immédiatement avec un tissu doux.
• Ne pas nettoyer l'appareil avec des matériaux corrosifs ou abrasifs.
• Ne pas trafiquer les composants internes. Cela invalidera votre garantie.

• N'utilisez que des piles neuves. Ne pas mélanger des piles neuves et usagées.

• Les images de ce manuel peuvent différer de l'aspect réel du produit.

• Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu'il soit collecté séparément pour un traitement adapté.
• Le poser sur certaines surfaces en bois peut endommager la finition du meuble, et Oregon Scientific ne peut en être tenu responsable. Consultez les mises en garde du fabricant du meuble pour de plus amples informations.
• Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant.
• Ne pas jeter les piles usagées dans les containers municipaux non adaptés. Veuillez effectuer le tri de ces ordures pour un traitement adapté si nécessaire.
• Veuillez remarquer que certains appareils sont équipés d'une bande de sécurité. Retirez la bande bande du compartiment des piles avant la première utilisation.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

REMARQUE Caractéristiques et accessoires ne seront pas valables pour tous les pays. Pour plus d'information, contacter le détaillant le plus proche.

CARACTERISTIQUES

TYPE	DESCRIPTION
APPAREIL PRINCIPAL
L x E x H	175 x 80 x 18 mm(6,9 x 3,2 x 0,7 pouces)
Poids	240g (8,5 onces) sans piles
Unité de Température	°C / °F
Plage de mesure de Température	-20°C à 60°C
Fréquence	433 MHz
Alimentation	2 piles CR2032 / adaptateur 3 V

SONDE SANS FIL (THN132N)

L x E x H	92 x 60 x 20 mm(3,6 x 2,4 x 0,8 pouces)
Poids	62 g (2,2 onces)
Distance de Transmission	30 m (98 pieds) sans obstruction
Plage de mesure de Température	-30°C à 60°C(-22°F à 140°F)
Alimentation	1 x UM-3 (AA) 1,5 V piles

À PROPOS D'OREGON SCIENTIFIC

Pour plus d'informations sur les produits Oregon Scientific France, rendez-vous sur notre site: www.oregonscientific.fr.

Si vous êtes aux Etats-Unis, vous pouvez contacter notre support consommateur directement sur le site: www2.oregonscientific.com/service/support.asp

Pour des renseignements internationaux, rendez vous sur le site: www2.oregonscientific.com/about/international.asp.

EUROPE - DECLARATION DE CONFORMITE

Par la présente Oregon Scientific déclare que l'appareil Réveil Projecteur Design avec affichage des températures intérieure / extérieure (Modèle: RMR391P / RMR391PA / RMR391PU) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

PAYS CONCERNÉS RTT&E

Tous les pays Européens, la Suisse CH

et la Norvège Ⓒ
