RA123 - Thermomètre / Station météo OREGON - Notice d'utilisation et mode d'emploi gratuit

Marque	OREGON
Modele	RA123
Categorie	Thermometre / Station meteo
Type de produit	Altimetre portable avec barometre et boussole
Affichage	Ecran LCD avec retroeclairage
Fonctions principales	Altimetre, barometre, boussole, thermometre, previsions meteorologiques, horloge, alarme
Unites de mesure	Altitude : m / ft ; Pression : hPa / inHg ; Temperature : °C / °F
Plage de temperature	-10 °C a 60 °C (14 °F a 140 °F)
Resolution de temperature	0,1 °C / 0,2 °F
Alimentation	2 piles lithium CR2032
Autonomie des piles	Environ 1 an selon utilisation
Temperature de fonctionnement	-5 °C a 50 °C (23 °F a 122 °F)
Temperature de rangement	-20 °C a 70 °C (-4 °F a 158 °F)
Dimensions	Environ 70 x 50 x 20 mm (estimation)
Poids	Environ 50 g avec piles (estimation)
Materiau du boitier	Plastique avec mousqueton
Entretien et nettoyage	Chiffon doux ; eau tiede et savon non agressif
Securite	Eviter chocs, poussiere, humidite, soleil direct ; ne pas demontrer
Pieces detachees	Piles CR2032 disponibles dans le commerce ; pas de pieces detachees specifiques
Reparabilite	Contacter le service apres-vente OREGON ou le revendeur
Garantie	Garantie constructeur (voir conditions)
Informations generales	Notice d'utilisation gratuite disponible sur notice-facile.com

FOIRE AUX QUESTIONS - RA123 OREGON

Comment regler l'altitude sur le RA123 ?

En mode Altimetre, maintenez ALT / + enfonce pour entrer dans les reglages, puis utilisez ALT / + ou BARO / - pour ajuster l'altitude. Validez avec TIME.

Comment etalonner la boussole ?

En mode Boussole, maintenez COMPASS pour acceder au reglage, naviguez jusqu'a 'Etalonnage' avec ALT / + ou BARO / -, puis appuyez sur TIME et tournez l'appareil dans le sens inverse des aiguilles d'une montre d'1 tour 1/4.

Comment regler l'alarme ?

En mode Alarme, maintenez TIME pour entrer dans les reglages. Utilisez ALT / + ou BARO / - pour modifier les heures, minutes et activer/desactiver l'alarme. Validez avec TIME.

Comment remplacer les piles ?

Utilisez un tournevis Phillips pour devisser le couvercle du compartiment a piles. Remplacez les piles usees par deux piles CR2032 en respectant la polarite. Revissez le couvercle. Apres remplacement, recalibrez la boussole.

Que signifie l'icone de piles faibles ?

L'icone de piles faibles indique que les piles sont presque epuisees. Les mesures (altitude, pression, temperature, boussole) afficheront '--'. Remplacez les piles rapidement.

Comment activer le retroeclairage et verrouiller les touches ?

Appuyez sur +15 pendant 3 secondes pour activer le retroeclairage. Pour verrouiller les touches, maintenez +15 enfonce pendant 2 secondes ; l'icone de verrouillage apparait.

Comment regler l'heure et la date ?

En mode Heure, maintenez TIME pour entrer dans les reglages. Utilisez ALT / + ou BARO / - pour modifier le format 12/24h, les heures, minutes, annee, mois, jour et les unites. Validez avec TIME.

Comment utiliser le barometre et les previsions meteo ?

En mode Barometre, maintenez BARO / - pour ajuster la pression au niveau de la mer et choisir l'icone de prevision meteo. Utilisez ALT / + ou BARO / - pour naviguer, TIME pour valider.

L'appareil est-il etanche ?

Non, l'appareil n'est pas etanche. Evitez l'humidite excessive et ne l'immergez pas. Nettoyez avec un chiffon humide et du savon doux.

Ou trouver le service client OREGON ?

Aux Etats-Unis, contactez le 1-800-853-8883 ou www2.oregonscientific.com/service/support.asp. Pour les autres pays, rendez-vous sur www.2oreganscientific.com/about/international.asp.

MODE D'EMPLOI RA123 OREGON

MANUEL de l'utilisateur

Nous remercions d'avoir choisi l'Altimètre portable avec baromètre et boussole de Oregon Scientific (modèle RA213). Cet article vous sera très utile lors de vos activités en extérieur. Équipé d'un altimètre, d'un baromètre, d'une boussole, des fonctions températures, prévisions météo, horloge et alarme, il est le compagnon idéal pour les utilisateurs désireux de s'aventurer en extérieur. Son design carabiner vous permet en outre de le transporter en toute sécurité lors de toutes vos activités.

Important

• Les fonctions de mesure de l'appareil RA123 ne doivent pas se substituer aux dispositifs de prévention industriels ni aux mesures effectuées par des professionnels. Les relevés enregistrés par cet appareil doivent être considérés uniquement comme des représentations plus ou moins précises. Le carabirin RA123 n'est pas conçu pour l'escalade. Veuillez toujours vous assurer d'utiliser un carabirin professionnel pour vos activités d'escalade. Oregon Scientific™ ne sera en aucun cas responsable pour toutes les blessures ou accidents faisant suite à l'utilisation inappropriée du carabirin.
• Oregon Scientific™ ne peut être tenu responsable de la perte de l'appareil ni de réclamations émanant de tiers parties relatives à son utilisation.

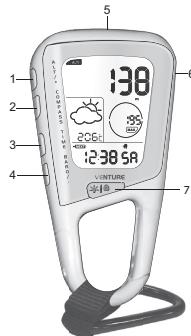

Touches de commande

1. ALT / + : Permet d'entrer dans le mode de réglage de l'altitude ; d'augmenter les valeurs
2. COMPASS: Affiche le relèvement de la boussole et les points cardinaux; vous pouvez entrer dans le mode réglage de la boussole, de quitter le mode réglage
3. TIME: Permet d'alterner en heure, la date et l'alarme; d'entrer dans le mode de rééglage de l'alarme / de l'heure
4. BARO : Permet d'entrer dans le mode de réglage à baromètre; de diminuer les valeurs
5. Voyant LED
6. Active le voyant LED
7. Active le rétroéclairage ; verrouille / déverrouille les touches

les paramétrages 4 EIT Indicateur, approuvez pour effectuer les paramétrages 4 AUT Ce symbole s'affiche une fois en mode Altimètre 5. Indicateur pour sortir rapidement de l'interface 6. Prévision météorologique

7. Température

1. Next: Indicateur pour passer à l'option suivante AP M/M: Indique l'heure du jour
2. ALARM: S'affiche une fois dans le mode Alarme
3. S'affiche une fois l'alarme activée
4. MAX: Indique l'altitude maximum possible
5. SAA: Apparaît une fois la pression du niveau de la mère affichée
6. COMPASS: Ce symbole s'affiche en mode Boussole
7. inHg: Unité de pression impériale
8. m: Unité d'a
9. hPa: Unité de pression métrique
10. ft: Unité d'altitude impériale
11. BARO: Ce symbole s'affiche en mode Baromètre
12. Piles faibles
13. Touches verrouillées

Activation de l'appareil (première)

Appuyez et maintenez TIME jusqu'à ce que l'écran LCD s'allume.

Pour commencer

Le modèle RA123 fonctionne avec deux piles lithium CR2032, déjà installées. Voir ci-dessous pour toute recommandation relative aux piles.

ICONE DE FAIBLESSE DESCRIPTIC

DES PILES DESCRIPTIFS

La pile de l'appareil est faible.

REMARQUE Si vous nevez replacier les piles, nous vous recommandons de contacter le distributeur ou le service clientèle.

Pour remplacer les piles

1. Utilisez un tournevis Phillips pour dévisser le couvercle du compartiment des piles.
2. Remplacez les piles usagées et insérez les nouvelles en respectant les signes de polarité.
3. Remettez le couvercle en place à l'aide d'un tournevis Phillips, vissez jusqu'à ce qu'il soit fermé fixé.

REMARK: Lorsque I non remplice les ples, il est important d'écalonner à nouveau le capleur magnétique de la bousse. REMARQUE Lorsque l'once de faiblesse des ples s'affiche, les valeurs de laftitude instantanee, de laftitude maximum, de la pression de I'air, de la pression du niveau de la mer, des temperatures et de la boussole indiqueront « «. Elles revendron en monde normal une fois les ples replacences.

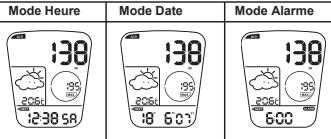

Appuyez sur TIME pour alterner entre

Appuyez sur ALT/+, COMPASS, BARO/- pour alterner entre :

Mode Altimètre Mode Boussole Mode Baromètre

Des touches / VOYANT LED

ACTIVATION DU RÉTRO-ÉCLAIRAGE /

VERROUILAGES DES TOUCHES/VOYANT LED

Appuyez sur +15 pendant 3 secondes, pour activer le rétro-éclairage.

REMARQUE La fonction rétro-éclairage et voyant LED pe

fonctionnera pas lorsquie icone de faiblesse des piles

s'affiche. Cette fonction sera de nouveau opérationnelle une fois les piles remplacées.

Pour alterner entre le verrouillage ou le déverrouillage des touches :

Appuyez et maintenez pendant 2 secondes. indique que les boutons sont verrouillés.

Activer levoiyant LED :

Appuyez sur

L'altimètre mesure l'altitude en mètres ou en pieds. L'appareil est équipé d'un baromètre déterminant l'altitude à la fide d'un capteur intégré et de la technologie de compensation barométrique avancée. Il peut également différencier la pression causée par les changements d'altitude et par les conditions climatiques. Ce qui permet d'éliminer les écarts et de rendre l'altimètre encore plus précis que la plupart des appareils disponibles sur le marché. Il vous permet également de bénéficier des relevés des pressions instantanées du niveau de la mer et d'altitude maximum.

Parametrer et reinitialiser l'altimetre

L'altitude est automatiquement mesurée du moment où vous activez l'appareil. Vous pourrez bénéficier des relevés barométriques des pressions maximales du niveau de la mer.

Régler et réinitialiser l'altimètre

1. Appuyez sur ALT / + pour naviguer dans le Mode Altimètre.
2. Appuyez et maintenez la touche ALT / + pour entrer dans les réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : ajustement de l'altitude, réinitialisation de l'altitude maximum.
5. Appuyez sur ALT + NO (NON) pour conserver les données de l'altitude maximum enregistrée ou YES (OUI) pour réinitialiser les données de la mémoire. Appuyez sur TIME pour confirmer.

Parametrer la pression du niveau

DE LA MER ET ICONES DE PREVISIONS METEOROLOGIQUES

1. Appuyez sur BARO / - pour naviguer dans le Mode Baromètre.
2. Appuyez et maintenez la touche BARO / - pour avoir accès aux réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages
4. Appuyez sur TIME pour rédiger et passer au suivant. Les options de rédaction se présentent de la manière suivante : ajustement des pressions du niveau de la mère ; navigation entre les icônes de prévisions météo.
5. Appuyez sur TIME pour confirmer.

REMARQUE Une fois la pression du niveau de la mer modifiée, l'altitude s'ajustera automatiquement.

Mode HEURE

1. Appuyez sur TIME pour naviguer dans le Mode Heure.
2. Appuyez et maintenez la touche TIME pour entrer dans les réglages.
3. Appuyez sur ALT/ + ou BARO/ - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : format 12 ou 24 h ; heures ; minutes ; année ; jour-mois / mois-jour ; mois ; jour ; unités de temperature, d'altitude et de mesure barométrique.
5. Appuyez sur TIME pour confirmer.

REMARQUE Si aucune touche n'est activée pendant 30 secondes, l'affiche revient au mode précédent.

Regler l'alarme

1. Appuyez sur TIME pour naviguer dans le mode Alarme.
2. Appuyez et maintenez la touche TIME pour entrer dans les réglages.
3. Appuyez sur ALT / + ou BARO / pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante: heures, minutes, activation/désactivation de l'alarme.
5. Appuyez sur TIME pour confirmer.

dique que l'alarme est activée.

REMARQUE Lorsque le réveil est acté, il sonnera chaque jour à l'heure préprogrammée. Appuyez sur la touche pour arrêter le réveil. Le réveil est encore activé et se déclenchera à nouveau le jour suivant.

A PROPOS de la boussole

La boussolle vous indique le relèvement du nord géographique et les 16 points cardinaux. La circonférence extérieure d'affichage est composée de 16 flèches qui indiquent graphiquement le nord. Le dernier segment indique le nord comme indiqué ci-dessous.

Visualiser la boussole

Appuyez sur COMPASS pour naviguer dans le Mode boussole.

REMARQUE L'affichage de la boussole est actif pendant 30 secondes à chaque fois. Il reviendra au mode précédent, passé cette période.

REMARQUSE Meszurey tous les relictement à l'extérieur et non à l'interdémmeubles, de tentes, caves ou autres abris.

REMARQUE Éloignez la boussole des autres matériels magnétiques. Évitez les objets magnétiques volumineux, lignes électriques, les hauts-parleurs, les moteurs électriques etc...

Etalonnage du capteur de la ouissole

Avant la première utilisation de la boussole, nous vous recommandons de procéder à l'étalonnage ou cap de la boussole.

Étalonner le capteur de la boussole:

1. Appuyez sur COMPASS pour naviguer dans le Mode Boussole.
2. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.
3. Appuyez sur ALT / + ou BARO I- pour naviguer dans le Mode Étalonnage.

1. Appuyez sur TIME pour commencer à établir la boussole.

1. Tournez la montre dans le sens inverse des aiguilles d'une montre à la même vitesse que les segments en mouvement situés autour de la circonférence de l'écran. Arrêtez-vous lorsque vous avez effectué 1 tour 1/4, et l'écran affichera ce qui suit:

REMARQUES Avant la première utilisation. Lorsque les piles sont remplacées. Avant de partir pour une longue activité en plein air. 1. Lorsque l'appareil est exposé à de fortes sources magnétiques, au froid extérieur ou lorsque vous avez le sentiment que d'autres conditions climatiques ont affecté les relais de la boussole. - Si vous remarquez que la boussole n'indique pas correctement la direction.

ANGLE De declaison

L'angle entre le pôle nord magnétique (la direction vers laquelle l'aiguille de la boussole est pointée) et le pôle nord géographique est appelé déclinaison. L'angle de déclinaison peut varier entre 0 et 30 degrés Est (E) ou Ouest (W) et peut se couvrir sur la plupart des cartes ou sur Internet.

Pour les déclinaisons aux états-unis

http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp 1. Entrez votre code postal dans le champ prévu à cet effet. 2. Cliquez sur «GetLocation» (trouver emplacement). 3. Faites défiler vers le bas et cliquez sur «Compute» (calculator).

Pour les déclinaisons au canada

Lorsque vous réglez l'angle de déclinaison sur la bousse, lorsque vous compensez la différence entre le nord magnétique et le nord géographique. Ce qui permet de préciser les relevés.

Pour régler l'angle de déclinaison :

1. Appuyez sur COMPASS pour naviguer dans le Mode Boussole
2. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.
3. Appuyez sur ALT 1+ ou BARO I- pour naviguer dans le Mode Déclinaison.

1. Appuyez sur TIME pour confirmer le réglage et passer au suivant.
2. Appuyez sur ALT I + ou BARO I - pour modifier les réglages : les options de réglage se présentant de la manière suivante : ON/OFF ; OUEST/EST (seulement si ON est sélectionné) ; degré de l'angle de déclinaison.
3. Appuyez sur TIME pour confirmer

ASTEUCE Appuyee à n'importe quel moment sur COMPASS pour quitter rapidement l'interface.

Etalonnage du NORD geographique

Lorsque vous ne connaissiez pas l'angle de déclinaison, la fonction étalonnage du nord géographique peut être utilisée pour compenser la différence entre le nord magnétique et le nord géographique. Vous avez déterminerez la direction du nord géographique (que vous pouvez trouver à partir des repères enregistrés au sortir de chez vous). Régler l'étalonnage du nord géographique permet d'obtenir des relevés plus précis.

Régler l'étalonnage du nord géographique

1. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.
2. Appuyez sur ALT + ou BARO I - pour naviguer dans le Mode Nord.

1. Appuyez sur TIME pour confirmer le réglage et passer au suivant.
2. Appuyez sur ALT / + ou BARO / - pour modifier les réglages : les options de régliose seprésenté la manière suivante : ON / OFF; point vers le nord géographique.
3. Appuyez sur TIME pour confirmer

REMARQUE Si l'angle de déclinaison est activé, la fonction nord géographique s'éteindra automatiquement et vice-versa.

ASTUCE Appuyez à n'importe quel moment sur COMPASS pour quitter rapidement l'interface.

Horloge	12 ou 24 h avec heures / minute / seconde
Etendue de mesure du thermomètre	-10°C à 60°C (14°F à 140 °F)
Résolution	0,1°C / 0,2°F
Alimentation	2 piles au lithium CR2032
Température de fonctionnement	-5°C à 50°C (23°F à 122°F)
Température de rangement	-20°C à 70°C (-4°F à 158°F)

Pour vous assurer d'utiliser correctement et en toute sécurité ce produit, veuillez lire les mises en garde et l'ensemble de ce manuel avant toute utilisation :

• Utilisez un tissu doux. Ne pas utiliser de produits de nettoyage abrasifs ou corrosifs pouvant endommager l'appareil. Nettoyez la montre et bracelet avec de l'eau tiède et un savon non agressif après chaque séance d'entraînement. Ne jamais utiliser d'eau chaude et ne pas le ranger s'il est always humide.
• Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de températures ou à l'humidité. Ne pas exposer longtemps ce produit au soleil. De telles actions peuvent endommager l'appareil.
• Ne pas trafiquer les composantes internes. Cela pourrait annuler leur garantie et endommager l'appareil. L'appareil principal est composé de parties non accessibles aux utilisateurs.
• Ne pas érafler l'écran LCD avec des objets durs, il pourra être endommagé. Soyez prudent lors de la manipulation des piles.
• Retirez les piles à chaque fois que vous rangez le produit pour une période indéterminée. Lors du changement de piles, veuillez utiliser des piles neuves comme indiqué dans ce manuel.
• Ce produit est un instrument de précision. Je jamais le démonter. Veuillez contacter votre revendeur ou le service après-vente si le produit nécessite une réparation.
• Ne jamais toucher les circuits électriques, et ce pour éviter toute électrocution.
• Vérifiez toutes les fonctions importantes si l'appareil n'a pas été utilisé depuis un moment. Testez et nettoyez régulièrement l'appareil. Faibles révisuer une fois par un nombre sur un service d'entretien autorisé.
• Quand vous désirez vous débarrasser de ce produit, jetez-le selon les lois relatives aux déchets de votre pays de résidence.
• En raison des limitations d'impression, les images de ce manuel peuvent être différentes de l'affichage actuel.
• Le contenu du présent manuel ne peut être reproduit sans la permission du fabricant.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

Pour plus d'informations sur les produits Oregon Scientific France, rendez-vous sur notre site:

Si vous êtes aux États-Unis, vous pouvez contacter notre support consommateur directement sur le site: www2.oregonscientific.com/service/support.asp OU par téléphone au: 1-800-853-8883 Pour des renseignements internationaux, rendez-vous sur le site: www.2oreganscientific.com/about/international.asp.

SCIENTIFIC
