ATC3K - Caméra sportive OREGON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra sportive
Marque	Oregon Scientific
Modèle	ATC3K
Dimensions	40 mm (diamètre) x 110 mm (longueur)
Alimentation	2 piles alcalines AA (piles lithium recommandées par temps froid)
Capteur	CMOS 640x480 VGA
Mémoire interne	32 Mo
Stockage externe	Carte mémoire SD jusqu'à 4 Go (non fournie)
Résolutions vidéo	640x480 (VGA) à 30 ips, 320x240 (QVGA) à 30 ips, 160x120 à 30 ips
Format vidéo	AVI
Étanchéité	Jusqu'à 3 mètres (norme JIS7)
Connectivité	USB 1.1, sortie AV, webcam intégrée
Écran	LCD 2 digits noir et blanc
Fixations fournies	Support casque, support barre, support trépied, bandes velcro et silicone
Accessoires inclus	Câble USB, câble AV, graisse silicone, patch caoutchouc, patch velcro, bandes velcro, bandeau silicone, bague de verrouillage, CD d'installation webcam
Entretien	Nettoyer avec un chiffon doux et un pinceau soufflant ; appliquer la graisse silicone pour maintenir l'étanchéité
Sécurité	Éteindre avant d'insérer/retirer la carte SD ou les piles ; ne pas utiliser sous l'eau au-delà de 3 m ; retirer les piles en cas d'inutilisation prolongée
Compatibilité PC	Windows 2000/XP, Apple Mac OS X 10.3/10.4

FOIRE AUX QUESTIONS - ATC3K OREGON

Comment mettre en marche la caméra ATC3K ?

Maintenez enfoncé le bouton Marche/Arrêt pendant 2 secondes jusqu'à entendre deux bips. L'écran LCD affiche le temps restant.

Comment enregistrer une vidéo ?

Pointez la caméra vers le sujet, appuyez sur le bouton de capture vidéo pour démarrer (un bip), puis appuyez à nouveau pour arrêter (deux bips). Le temps écoulé s'affiche.

Comment utiliser la caméra en mode webcam ?

Connectez la caméra au PC via USB, allumez-la, puis appuyez sur le bouton Entrée pour passer en mode 'C' (webcam). Installez le pilote depuis le CD fourni. Le mode webcam n'est disponible que sous Windows.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas usées. Remplacez les piles si nécessaire.

Comment assurer l'étanchéité de la caméra ?

Appliquez la graisse silicone fournie sur le joint du compartiment des piles et de la carte SD. Ajoutez un joint supplémentaire si nécessaire. Veillez à ce que le couvercle soit bien fermé.

Quelle est la capacité maximale de la carte SD supportée ?

La caméra supporte les cartes mémoire SD jusqu'à 4 Go. Utilisez de préférence des cartes SanDisk.

Comment supprimer des vidéos ?

Dans le menu, sélectionnez l'icône de suppression (une seule ou toutes). Appuyez sur le bouton Entrée pour confirmer. La suppression de plusieurs fichiers peut prendre quelques minutes.

La caméra peut-elle être utilisée sous l'eau ?

Oui, la caméra est étanche jusqu'à 3 mètres. Assurez-vous que tous les joints sont correctement graissés avant toute utilisation sous l'eau.

Comment régler la date et l'heure ?

Accédez au menu, sélectionnez l'icône de date, appuyez sur Entrée. Utilisez les boutons Menu et Entrée pour ajuster année, mois, jour, heure et minutes.

Que faire si la carte SD affiche 'Err' ?

L'erreur peut être due à une carte verrouillée en écriture (vérifiez le curseur latéral) ou à une carte incompatible. Retirez et réinsérez la carte, ou formatez-la sur un ordinateur.

MODE D'EMPLOI ATC3K OREGON

Merci d'avoir choisi la caméra ATC3K d'Oregon Scientific. Chez Oregon Scientific, nous comprenons les besoins des passionnés d'aventure et de sport en plein air et leur grande fierté quand ils peuvent capturer et partager leurs moments les plus extrêmes. Développée avec la plus grande précision, la caméra ATC3K d'Oregon Scientific leur permet aujourd'hui de ne plus perdre un seul de ces moments.

Lisez attentivement ce manuel car il contient un grand nombre d'informations techniques qui vous aideront à obtenir les résultats de la camera ATC3K. ALLEZ AU BOUT DE L'EXTREME, ENREGISTREZ TOUT!

OREGON SCIENTIFIC, ainsi que les autres marques associées et emballages commerciaux sont la propriété de OREGON SCIENTIFIC, Inc.

© 2008 OREGON SCIENTIFIC, Inc. Tous Droits Réservés.

I. Démarrage rapide 3 II. Précautions d'emploi 3 - Caractéristiques d'étanchéité 4 III. Spécifications techniques 5 IV. Système informatique minimum requis 5 V. Description de la caméra 6 VI. Description de l'assemblage de la caméra 7 VII. Utilisation de la caméra 8 - Installer la batterie 8 - Mettre en marche/Éteindre la caméra 9 - Insérer/Retirer la carte mémoire SD 9 - Enregistrer une série vidéo 10 VIII. Menu Réglages 10 ·Résolution 11 Mode privé 12 - Enregistrement du son 12 - Supprimer une série vidéo 12 - Réglage de la date et de l'heure 13 ·Carte mémoire SD 13 IX. Connection à l'ordinateur 15 X. Installation de la Webcam 15 XI. Mode USB Webcam 19 XII. Visionner une série vidéo sur un écran TV 20 XIII. Dépannage 21

Mettre en marche la lave-linge

Maintenez appuyé le bouton Marche/Arrêt pendant 2 secondes (jusqu'à entendre 2 bips). L'écran LCD affiche le temps restant.

Enregistrer une série vidéo

1. Pointez la caméra sur le sujet à filmer.
2. Appuyez sur le bouton de capture vidéo pour commencer l'enregistrement (la caméra fait un bip). Le temps écoulé apparait sur l'écran.
3. Appuyez à nouveau sur le bouton de capture vidéo pour arrêter l'enregistrement (laamera fait deux bips). La longueur de la série vidéo apparait sur l'écran pendant 3 secondes, après quoi le temps restant est affiché (le temps restant n'est qu'une estimation)

II) Precautions d'emploi de la CAMERA

Lire attentivement les indications suivantes pour bien utiliser votre caméra.

• La télécommande ATC3K n'est pas antichoc. Prenez soin de ne pas la heurter.
• Pour votre sécurité, n'appuyez pas sur les boutons de laamera au cours d'activités sportives.
• Ne rangez pas laamera dans un endroit humide et poussièreux, si vous prévoyez de ne pas l'utiliser pendant une longue période. Cela pourrait provoquer un incendie ou un choc électrique.
• Ne placez pas laamera dans un endroit où surviennent de brusques changements de température, et ne l'exposez pas à la lumière directe du soleil. Cela pourrait endommager le boîtier de laamera et ses composants internes.
• Nettoyez l'objet avec un pinceau soufflant, ou essuyez-le avec un chiffon doux en effectuant des mouvements circulaires pour ôter les traces de doigts et les poussières.
• Nous vous recommendons d'utiliser des piles au lithium ou des piles alcalines à une température comprise entre 0°C et 40°C, afin de maximiser l'autonomie de votre appare.
• Les piles alcalines AA fonctionnent à une température comprise entre 0°C et 40°C. Au-dessus ou en dessous de cette fourchette, les piles peuvent mal fonctionner. Nous vous recommendons d'utiliser des piles au lithium qui supportent des températures en dessous de 0°C.
• Eteignez laamera avant de désteroler les piles et la carte mémoire. La carte et son contenu peuvent être endommagés si elle est insérée ou retirée alors que la camera est sous tension.
• Retirez les piles et la carte mémoire avant de ranger la camera pendant une longue période, puis placez-la dans un endroit bien ventilé pour prévenir l'apparition de moisissures.
• Adressez-vous à un personnel de maintenance qualifié, si : a) la prise de courant est endommagée ou usée. b) l'appareil est tombé et/ou le boîtier a été endommagé. c) un liquide a pénétré à l'intérieur de laamera.

Limites de responsabilité: Oregon Scientific ne peut en aucune circonstance être tenu responsable des blessures et dommages de toute nature liés à la pratique de sports ou d'activités à haut risque; la garantie couvre uniquement les défauts matériels et de fabrication.

Droits d'auteur: L'utilisateur est averti que le transfert de fichiers contenant des photos ou des données protégées n'est autorisé que dans le cadre de la loi relative au droit d'auteur. L'utilisateur de la caméra assume l'entière responsabilité en cas de violation de la loi.

Caractéristiques d'étanchéité

Cette caméra ATC3K est étanche jusqu'à 3m. Oregon Scientific n'est pas responsable si de l'eau pénètre à l'intérieur de la caméra à la suite d'un mauvais emploi de l'appareil par l'utilisateur.

Précaution d'emploi

Suivez les instructions ci-dessous afin d'améliorer l'étanchéité de la caméra.

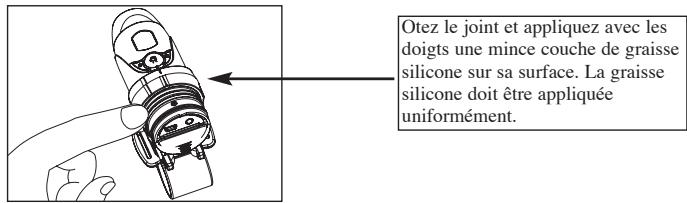

Étape 1: Appliquer la graisse silicone (fournie)

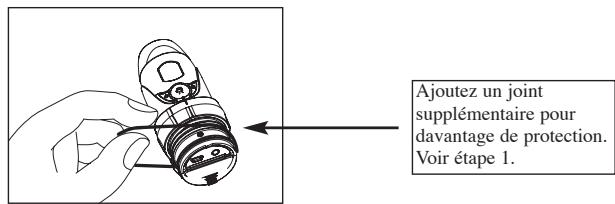

Etape 2: Ajouter un joint supplémentaire pour davantage de protection

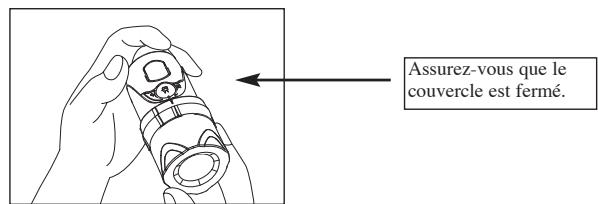

Étape 3: Remettre le couvercle.

• Si la laveuse est mouillée, essuyez-la rapidement avec un chiffon sec.
• Les autres accessoires de la lamera ne sont pas étanches. Assurez-vous que les joints sont propres et que la graisse silicone est appliquée avant d'utiliser la lamera sous l'eau ou dans un environnement humide.

Utilisation de la lama par temps froid

• Nous vous recommandons d'insérer des piles au lithium "Energizer e2" par temps froid. N'exposez pas laamera à des températures extrêmes susceptibles de perturber son bon fonctionnement.

Attention :

• N'essayez pas de recharger des piles non-rechargeables.
• Enlevez les piles rechargeables de la caméra avant de les recharger.
• Les piles rechargeables doivent être rechargées sous la surveillance étroite d'un adulte.
• Ne pas court-circuiter les bornes d'alimentation.
• Enlevez les piles de l'appareil lorsqu'elles sont usées.

• Capteur CMOS, résolution 640x480 VGA
• Mémoire intégrée 32 Mo
• Port de carte mémoire SD pour une extension allant jusqu'à 2GB (non fournie)
• Capacité de stockage vidéo: 640 × 480 pixels (30 ou 15 images par seconde) 320 × 240 pixels (30 ou 15 images par seconde) 160 × 120 pixels (30* ou 15 images par seconde)
• Afficheur de fonctions LCD 2-digit N/B sur le boîtier
• Plage de mise au point : 1,5m à l'infini
• Format vidéo AVI
• Port USB (1.1)
• Fonction pour AUCHOIS tout effacer ou seulement le dernier enregistrement vidéo
• Arrêt automatique après 10 minutes 2 piles alcalines AA
• Dimensions: 40 mm diam. x110 mm long.
• Systèmes d'exploitation : WIN 2000/XP et Apple Mac OS X 10.3/10.4

IV) système informatique minimum requis

• Pentium III 800 MHz ou supérieur WIN 2000/XP et Apple Mac OS X 10.3/10.4 128 Mo minimum de mémoire vive (RAM)
• 800 Mo d'espace disque disponible
• Affichage SVGA 800 x 600 (32 bit)
• Carte son 16 bit compatible Windows
• Dans certains cas, le nombre d'images affichées par seconde peut être automatiquement réduit pour optimier le partage de la mémoire.

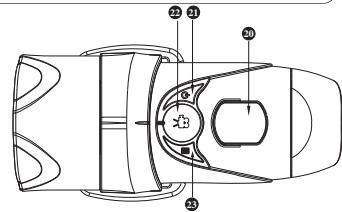

V) description de la alarme

1. Objectif
2. Anneau de fixation
3. Vis
4. Ecrou
5. Support pour fixation à une barre
6. Socle de fixation au casque
7. Joint
8. Cable USB
9. Cable AV
10. Patch en caoutchouc
11. Patch velcro
12. Bande velcro courte
13. Bande velcro longue
14. Bandeau en caoutchouc silicone

1. Bague de verrouillage
2. Support trépied
3. Graisse silicone
4. Support Webcam
5. CD d'installation Webcam
6. Ecran LCD
7. Bouton Marche/Arrêt
8. Bouton Capture vidéo & Bouton Entrée
9. Bouton Menu & Bouton Sélection
10. Mini-port USB
11. Port AV
12. Fente pour carte SD
13. Carte SD (Non fournie)
14. Trappe du compartiment à piles
15. Piles (incluses)

VI) description de l'assemblage de laamera

Laamera peut être assemblée de différentes façons en utilisant les bandes et le patch

velcro fourni. Veuillez suivre les méthodes d'assemblage telles que décrites ci-dessous:

Mettre en place la alarme

a) Tournez laamera dans le sens inverse des aiguilles d'une montre pour la visser. b) Tournez laamera dans le sens des aiguilles d'une montre pour la dévisser.

Monter la lampe sur le casque en utilisant le bandeau en caoutchouc siliconé.

1. Collez le patch en caoutchouc au dos du socle de fixation au casque. 2. + 3. Faites passer le bandeau à travers le socle.
2. Fixez le socle sur le casque à l'aide du bandeau.
3. Glissez la caméra dans le socle.
4. Ajustez l'angle de la lamera et assurez-vous qu'elle est bien fixée.

Monter la lama en utilisant la bande velcro:

1. Collez le patch en caoutchouc au dos du socle de fixation au casque. 2 + 3. Installez le socle sur le casque, et faites passer la bande velcro à travers le socle.
2. Attachez fermement la bande velcro en la faisant passer à travers les orifices du

casque.

1. Glissez laamera dans le socle, ajustez l'angle de laamera et assurez-vous qu'elle est bien fixe.

Monter la lama en utilisant le support pour fixation à une barre:

1. Installez le support sur la barre.
2. Ajoutez la vis et l'écrou pour stabiliser le support.
3. Glissez la caméra dans le support et assurez-vous qu'elle est bien fixe.
4. Ajustez l'angle de la caméra.

Monter la caméra sur le trépied :

1. Installez le trépied sur le dessous de laamera.
2. Vissez-le sur le support webcam.
3. Ajustez l'angle de la caméra.

Installation de la batterie

Faites attention! Les bords du clip de fixation peuvent être coupants.

1. Dévissez le couvercle situé à l'arrière de l'appareil.
2. Placez votre doigt sur le crochet d'ouverture et tirez-le vers le haut pour ouvrir la trappe du compartiment à piles.
3. Insérez 2 piles alcalines AA dans le compartiment en respectant strictement les polarités indiquées.
4. Replacez la trappe et revissez le couvercle.

Attention! Afin de ne pas vous blesser, assurez-vous que le clip de fixation est dirigé vers l'objet, au moment de tourner et tirer le couvercle. Et suivez les précautions suivantes.

Note : Quand les piles de la caméra sont faibles, un témoin apparait à l'écran.

Transférez toujours vos séquences vidéo sur votre ordinateur avant de replacer les piles.

Note:

a) Ne mélangez pas des piles neuves avec des piles usées. Remplacez toutes les piles en même temps. b) Retirez les piles si laamera n'est pas utilisé pendant longtemps. Cela prolonge leur durée de vie. c) Ne mélangez pas des piles alcalines avec des piles standard (carbon-zinc) ou rechargeables (nickel-cadmium). Utilisez uniquement des piles du même type ou de types équivalents.

Mettre en marche la lave-linge

Appuyez sur le bouton Marche/Arrêt pendant 2 secondes (jusqu'à entendre 2 bips). L'écran LCD s'allume. Pour votre sécurité, n'appuyez sur chaque bouton de laamera au cours de vos activités sportives.

Eteindre la lampe

1. Appuyez sur le bouton Marche/Arrêt pendant 2 secondes (jusqu'à entendre 2 bips). L'écran LCD s'éteint.
2. En cas d'inactivité pendant plusieurs minutes, la camera s'éteint automatiquement, sauf en mode USB.

Note : Si la caméra est connectée à votre PC, vous devez débrancher le câble USB pour l'éteindre.

Note : Assurez-vous que laamera est éteinte au moment d'insérer ou de retirer la carte mémoire SD. La carte mémoire SD et les informations qu'elle contient peuvent être endommagées si la carte est insérée ou retirée lorsque laamera est en marche.

Insérer/retirer la carte mémoire SD

1. Eteignez laamera
2. Devissez le couvercle situé à l'arrière de l'appareil.
3. Insérez totalement la carte dans la fente (à « l'envers » avec les contacts métalliques sur le dessus).
4. Revissez le couvercle

1. Eteignez laamera
2. Dévissez le couvercle situé à l'arrière de l'appareil.
3. Poussez la carte jusqu'à entendre un clic, puis extrayez-la.
4. Revissez le couvercle.

a. Assurez-vous que la carte est insérée correctement. b. Ne touchez pas les bornes de connexion à l'arrière de la carte. c. La carte peut être endommagée si elle n'est pas totalement insérée. d. La carte et les informations qu'elle contient peuvent

être endommagées, si elle est insérée ou retirée quand l'appareil est en marche.

Enregistrer une série vidéo

1. Pointez la caméra sur le sujet à filmer.
2. Appuyez sur le bouton de capture vidéo pour commencer l'enregistrement (la caméra fait un bip). Le temps écoulé apparait sur l'écran.
3. Appuyez à nouveau sur le bouton de capture video pour arrêter l'enregistrement (laamera fait deux bips). La longueur de la série video apparait sur l'écran. Le temps restant est affché (le temps restant mation).
4. Appuyez sur le bouton Menu pendant 2 secondes pour sélectionner une résolution (640 x 480, 320 x 240). Appuyez à nouveau sur le bouton Menu pour vous déplacer à travers les icônes clignotants en haut de l'écran LCD (voir page 16). Puis appuyez sur le bouton de saisis pour confirmer votre sélection: les icônes cessent alors de clignoter.

1. La résolution par défaut est de 640 × 480 (VGA).
2. Quand le temps est affiché, 'H' indique heures, 'M' indique minutes, et 'S' indique secondes.
3. Si la durée d'enregistrement est longue, le fichier vidéo peut être automatiquement séparé en deux. À procès cette opération, la caméra reprend alors à partir de l'endroit où l'enregistrement a été interrompu. Notez que le temps de sauvegarde dépend de la taille du fichier.

VIII) menu réglages

1. Appuyez sur le bouton Menu (la caméra fait un bip) pour commencer à choisir les options.
2. Vous pouvez vous déplacer à travers les différents modes de prise de vue en appuyant à plusieurs reprises sur le bouton Menu. Chaque mode est alors affiché sur l'écran LCD.
3. Appuyez sur le bouton Entrée pour confirmer la sélection (la caméra fait deux bips).
4. Pour sortir du mode 'sélection, appuyez à plusieurs reprises sur le bouton Menu, jusqu'à ce que l'icône sélectionnée s'arrête de clignoter.

Appuyez sur le bouton Menu

1. Présentation des différentes icônes:

Icon	Titre	Description
	Haute résolution(640x480 pixels)	Grand format videoo
	Moyenne résolution(320x240 pixels)	Moins de capacité de stockageFormat videoo de taille moyenne
P	Mode privé	Lessons sont désactivés
	Son	Enregistrement du son
	Supprimer la dernière série videoo	Efface la dernière série videoo enregistrée
	Supprimer toutes les séquences videoo	Efface toutes les séquences videoo stockées dans laamera ou sur la carte mémoire SD
	Date et Heure	Règle la date et l'heure
	30 images par seconde	Le nombre d/images affichées est de 30 par seconde
	Piles faibles	Les piles sont faibles
	Carte mémoire SD	La carte mémoire SD card est insérée dans laamera

Résolution

a) 640 × 480, 320 × 240 pixels

Pour changer la résolution, appuyez sur le bouton Menu jusqu'à ce que l'icône de résolution voulue apparaisse sur l'écran LCD. Puis appuyez sur le bouton Entrée pour confirmer la sélection.

Cette caméra permet de choisir entre deux résolutions:

640 x 480 et 320 x 240 pixels. Les séquences en haute résolution sont de meilleure qualité car elles comptent plus de pixels (plus petite unité qui compose une image), alors que celles en basse résolution en ont moins mais permettent de filmer plus longtemps. La durée d'une séquence vidéo dépend donc de la résolution choisie. Pour sélectionner une résolution, appuyez sur le bouton Menu jusqu'à ce que l'écran LCD affiche l'icône correspondante. Puis appuyez sur le bouton Entrée pour confirmer toute

Mode privé

Ce mode permet à l'utilisateur de désactiver tous les sons.

L'icône P clignote et le mode en cours ne s'affiche pas.

Appuyez sur le bouton Menu pour passer au mode suivant ou appuyez sur le bouton Entrée pour sélectionner le Mode Privé.

Une fois à l'intérieur, P continue de clignoter et ON s'affiche à l'écran. Si vous choisissez 12, le son est désactivé, mais l'audio peut être enregistré. Si vous choisissez OFF, le son est activé.

Pour passer alternativement de ON à OFF, appuyez sur 'Menu', puis sélectionnez l'une des deux options.

Mode	Taille de l'image	ips
VGA	640 X 480 pixel	30
QVGA	320 X 240 pixel	30

Enregistrement du son

Après avoir choisi ce mode, 'LO' s'affiche à l'écran.

'LO' signifie que le son est enregistré au cours de la prise de vue.

Appuyez sur le bouton Menu (la caméra fait un bip) pour désactiver le microphone: le mot 'OFF' s'affiche. Appuyez sur le bouton Menu pour revenir en mode 'HI'. Puis appuyez sur le bouton Entrée (la caméra fait deux bips) pour confirmer le réglage et passer à l'icône de fonction suivante.

Supprimer une série vidéo

Pour supprimer la dernière série video enregistrée, appuyez sur le bouton Menu jusqu'à ce que l'écran LCD affiche W'. Appuyez sur le bouton Entrée pour confirmer. Répétez ces deux opérations pour supprimer individuellement les fichiers video.

Note: Après la suppression d'un fichier vidéo, l'écran LCD corrige le nombre de fichiers restant.

Supprimer toutes les séquences vidéo

Pour supprimer toutes les séquences video stockées dans votreamera, appuyez sur le bouton Menu ↓ jusqu'à ce que l'écran LCD affiche Appuyez sur le bouton Entrée pour confirmer.

Note: La suppression de plusieurs fichiers vidéo peut prendre quelques minutes.

Régler la date et l'heure (horloge)

Positionnez-vous sur l'icône de Date dans le mode Menu en appuyant plusieurs fois sur le bouton Menu. Quand l'icône de Date clignote, appuyez sur le bouton Entrée pour changer la date et l'heure.

Régler l'année

1. Appuyez sur le bouton Menu pour rectifier le dernier chiffre de l'année (2000-2009). Appuyez sur le bouton Entrée pour confirmer.
2. Appuyez sur le bouton Menu pour rectifier le troisième chiffre de l'année (200X-209X). Appuyez sur le bouton Entrée pour confirmer et passer au réglage du mois.

Régler mois

La date "M" s'affiche pour le réglage du mois. Appuyez sur le bouton Menu pour sélectionner le mois. Appuyez sur le bouton Entrée pour confirmer et passer au réglage du jour.

Régler le jour

La lecture "D" s'affiche pour le réglage du jour. Appuyez sur le bouton pour régler le jour. Appuyez sur le bouton Entrée pour confirmer et passer au réglage de l'heure.

Régler l'heure

La lecture "H" s'affiche pour le réglage du jour. Appuyez sur le bouton pour régler l'heure. Appuyez sur le bouton Entrée pour confirmer et ainsi pouvoir régler les minutes.

La lecture "M" s'affiche pour le réglage des minutes. Appuyez sur le bouton pour régler les minutes. Appuyez sur le bouton Entrée pour confirmer et ainsi pouvoir quitter le menu.

Carte mémoire SD

Sur cet appareil, vous pouvez utiliser des cartes mémoire SD d'une capacité allant jusqu'à 4 GB. Pour utiliser une carte mémoire SD, éteindre la caméra et insérer la carte. Au moment de remettre en marche la caméra, l'icone de la carte, ainsi que le temps restant, s'afficheront sur l'écran LCD. Et toutes les nouvelles séquences video capturées seront sauvegardées sur la carte.

1. Si la carte mémoire SD présente une erreur, l'icône de la carte et les lettres 'Err' s'afficheront sur l'écran LCD. Dans ce cas, éteindre laamera etzheimer la carte.
2. La carte mémoire SD est munie d'un dispositif de protection contre l'écriture pour empêcher les pertes de données accidentelles. Les lettres 'Err' s'afficheront si le dispositif de la carte mémoire SD est verrouillé en mode protection.
3. Nous vous recommandons d'utiliser les cartes mémoire SD 'SanDisk' regular ou Data SD Cards.

Temps d'enregistrement disponible

Le temps d'enregistrement disponible est une estimation, qui peut varier suivant les conditions d'enregistrement et le type de cartes.

Réglage de la qualité de l'image		VGA 30 ips	QVGA 30 ips
Mémoire interne	32 MB	51 s	1 min 36 s
Carte mémoire SD	1 GB	30 min	57 min
	2 GB	60 min	114 min
	4 GB	120 min	216 min

IX) connection à un ordinateur

Vous pouvez accéder à des séquences vidéo enregistrées à partir d'un PC en connectant laamera au PC. Connectez votreamera à votre PC en utilisant le câble USB. Cela vous permet de transférer votre série vidéo sur votre PC.

1. Mettez en marche la caméra.
2. Connectez la cámara au PC en utilisant le câble USB.
3. Il y a deux modes disponibles : "F" et "C". Le premier permet de voir les fichiers sauvegardés sur laamera ou la carte mémoire SD. Le second active la fonction webcam.
4. "F" s'affiche sur l'écran LCD, indiquant que laamera est connectée à votre PC et que vous pouvez accéder aux fichiers enregistrés.
5. Pour passer en revue les fichiers sur laamera ou la carte mémoire SD, appuyez sur le bouton Entrée, après quoi l'icône de laamera apparait dans le dossier Poste de travail. *Si vous connectez laamera à un PC pour la première fois, le pilote requis est installé automatiquement, ce qui permet à laamera d'être reconnue par le système Windows. Le dossier '100ATC3K' apparait alors dans le dossier Poste de travail.
6. Ouvrez le dossier '100ATC3K' dans le dossier [DCIM] pour commencer à sélectionner des séquences. Copiez celles que vous pouvez sur votre PC. Composition du dossier :

Cet appareil n'a pas été validé lors du test permettant d'obtenir le logo Windows et vérifier sa compatibilité. Par conséquent, l'utilisateur assume le risque de l'installation de la webcam. Oregon Scientific ne peut en effet être tenu responsable des problèmes causés par l'installation de la webcam.

Remarque :

• L'installation de la Webcam ne fonctionne pas sous Vista 64-bit.
• Les utilisateurs de Windows 2000 doivent installer Netmeeting pour pouvoir utiliser toutes les fonctions de la webcam.
• Les utilisateurs de Windows XP doivent installer AMC.

Installation de la webcam sous windows vista

Note: Avant d'installer le logiciel, insérez le CD dans le lecteur.

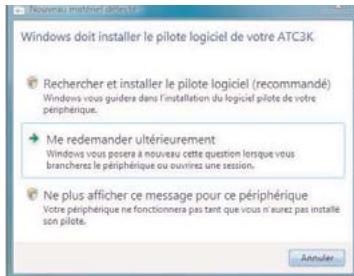

1. Après avoir inséré le CD d'installation, connecté laamera ATC3K et sélectionné 'C', une fenêtre s'ouvre. Appuyez sur Annuler.

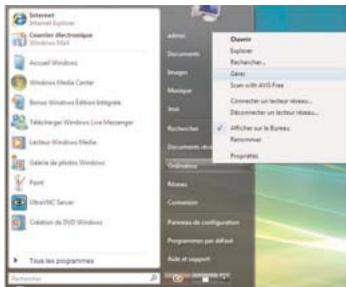

1. Allez dans le menu Démarrer et cliquez droit sur Ordinateur puis sélectionnez Gérer.

1. Sélectionnez Gestionnaire de périphériques. Vous devriez apercevoir dans la partie droite de la fenêtre l'icone ATC3K recouverte par un point d'exclamation jaune.

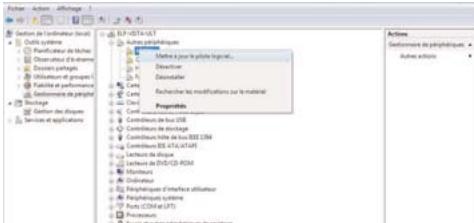

1. Cliquez droit sur l'icône et sélectionnez Mettre à jour le pilote logiciel.

1. Sélectionnez Rechercher un pilote logiciel sur mon ordinateur.

1. Sélectionnez Parcourir.

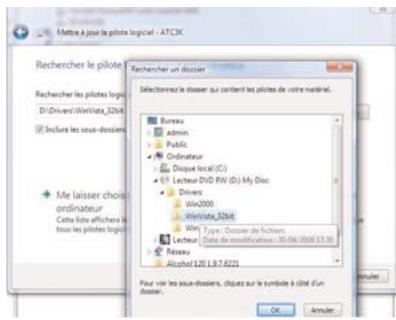

1. Allez dans lecteur CD/DVD puis drivers, puis sélectionnez le système d'exploitation que vous utilisez, après quoi cliquez sur OK et Continuer.

1. Une barre de progression apparait, suivie par une fenêtre vous informant que ce programme n'a pas été validé par Windows. Si vous souhaitez poursuivre l'installation de la webcam, sélectionnez Continuer.

Votre webcam est maintenant installée.

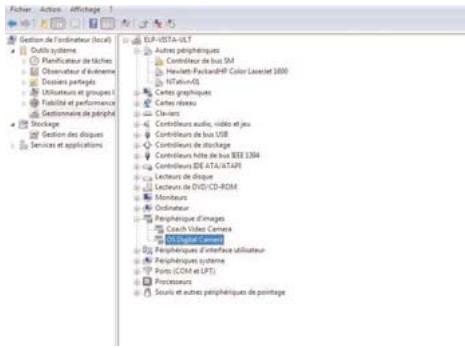

1. Vous devriez apercevoir la caméra video et la caméra numérique dans le Gestionnaire de périphériques. Félicitations, votre webcam est maintenant prête à l'emploi !

Attention :

Cet appareil n'a pas été validé lors du test permettant d'obtenir le logo Windows et vérifier sa compatibilité. Par conséquent, l'utilisateur assume le risque de l'installation de la webcam. Oregon Scientific ne peut en effet être tenu responsable des problèmes causés par l'installation de la webcam.

1. Cette partie est destinée aux utilisateurs souhaitant installer la fonction webcam.
2. Le mode webcam est seulement disponible sous Windows. Il ne fonctionne pas sous Macintosh.
3. En mode 'C', Windows informe l'utilisateur qu'un nouveau matériel a été détecté puis lui indique la méthode d'installation.
4. Sélectionnez 'Non, pas cette fois', puis cliquez sur 'Suivant'.
5. Sélectionnez 'Mode avancé', puis cliquez sur 'Suivant'.
6. Sélectionnez 'Recherche le support amovible'. Puis cliquez sur 'Suivant' pour rechercher le lecteur de CD.
7. Une fenêtre s'ouvre pour informer l'utilisateur que cet appareil n'a pas été validé lors du test permettant d'obtenir le logo Windows et vérifier sa compatibilité. Cliquez sur 'Continuer' pour démarrer l'installation. 8. À la fin de l'installation, cliquez sur 'Terminé'.

XII) visionner une série vidéo sur un écran TV

1. Eteignez la caméra et la TV.
2. Connectez la caméra à la TV en utilisant le cable AV.
3. Mettez en marche la TV et la caméra.
4. Il y a deux modes disponibles: PB (mode lecteur) et VF (mode moniteur).
5. PB est le mode par défaut. Pour passer au mode VF, appuyez sur les boutons Menu ↑ puis Entrée. Une fois ce mode sélectionné, une image en temps réel s'affiche sur votre écran TV (ou PMP). En mode VF, toutes les fonctions d'enregistrement sont désactivées. Le mode TV est automatiquement activé quand le cable AV connecte la camera à la TV.
6. En mode PB, les fonctions principales s'affichent sur l'écran TV. Les fonctions principales incluent 'Pause', 'Arrêt', 'Retour', 'Lecture', 'Avance', et 'Supprimer un fichier'.
7. Appuyez sur le bouton Menu pour déplacer le curseur d'une fonction à l'autre.
8. Appuyez sur le bouton Entrée quand la fonction est sélectionnée.
9. Pour supprimer un fichier, sélectionnez l'icône 'Supprimer un fichier' et confirmez en appuyant sur le bouton Entrée
10. Pour repasser d'un mode à l'autre après confirmation, vous devez déconnecter le cable AV puis le reconnecter. Reconnaissez alors les étapes 1-4.

Site internet

Pour obtenir les dernières informations, nous vous invitons à vous rendre sur notre site Internet:

http://www.oregonscientific.fr

XIII) dépannage

Avant de contacter notre hotline au 0891 700 306 ou d'envoyer un email à [e-mail], procédez aux contrôles suivants:

Rien ne s'affiche

• Les piles sont-elles bien installées ? Les piles ont-elles besoin d'être remplacées ?

Après avoir connecté laamera au PC, l'icône de laamera n'apparaît pas dans le dossier poste de travail.

-S'assurer que les extrémités du câble USB sont convenablement branchées.

-S'assurer que le port USB fonctionne correctement. Connecter un autre appareil au port USB. Si l'autre appareil ne marche pas, il se peut que le port USB fonctionne mal. Dans ce cas, contacter le fabricant.

Je ne peux pas enregistrer une série vidéo

-S'assurer que la caméra ou la carte mémoire SD dispose d'un espace suffisant. Le temps restant est affiché sur l'écran LCD. -S'assurer que la carte mémoire SD n'est pas verrouillée. Les lettres "Err" sont affichées quand la carte mémoire SD est verrouillée.

Le temps restant n'est pas précis

Le temps restant n'est pas toujours précis car il s'agit d'une estimation.

Le temps restant ne dépend pas seulement du temps enregistré, mais également de la densité de couleur de la série vidéo.

Pour une image représentant de hauts contrastes, comme des extérieurs, le temps restant est plus court que pour une image représentant de bas contrastes, comme des intérieurs.

Il est impossible de visionner une série vidéo sur l'écran TV

-S'assurer que les extrémités du câble AV sont convenablement branchées à la caméra et à la TV. -S'assurer que la caméra est allumée.

Certaines séquences vidéo ne s'affichent pas quand la carte mémoire SD est insérée.

• Les séquences vidéo peuvent être stockées sur la mémoire interne.

Connecter la caméra au PC sans insérer de carte mémoire SD pour afficher les fichiers contenus dans la mémoire interne.

Pour plus d'aide

Nous nous efforçons de vous fournir des informations précises et appropriées concernant nos produits. Cependant, des erreurs peuvent se produire. Nous croyons néanmoins qu'il est important pour nous d'assumer nos produits et nous vous encourageons à nous contacter via email à l'adresse suivante : [e-mail], ou d'appeler notre Service Clientèle au 0891 700 306. N'hésitez pas à nous faire part de vos problèmes, commentaires ou suggestions. Notre équipe sera heureuse de vous aider.

Cet appareil est conforme à la Partie 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes: (1) Cet appareil ne cause pas d'interférences nuisibles, et (2) cet appareil accepte toute interférence, y compris celles pouvant causer un mauvais fonctionnement.

Avertissement:

Toute modification apportée à ce produit qui n'est pas expressement approuvée par la partie responsable des conformités peut retirer à l'utilisateur son droit d'utiliser ce produit.

Ce produit a été éditio aux pays uniques de Casse B, comme la section 15 des Règlements FCC. Ces limitations ont pour but d'assurer une protection minimale contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil, utilisé et peut émettre des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie contre de telles interférences dans le cadre d'une installation donnée. Si cet appareil vient à causer des interférences nuisibles à la réception radio et de télévision, ce qui peut être déterminer en éteignant puis en rallumant l'appareil, l'utilisateur peut essayer de remédier à ces interférences en prenant l'une des mesures suivantes:

• Réorientez ou changez l'emplacement de l'antenne.
• Éloignez l'appareil de votre poste radio ou de télévision.
• Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel votre poste radio ou de télévision est branché.
• Demandez conseil à votre revendeur ou faites appel à un technicien radio qualifié pour assistance. Cet appareil a passé l'essai EN60065:2002 de résistance aux vibrations. Cet appareil est conforme aux normes d'étanchéité JIS7.

Informations aux usagers

Aux termes des Directives européennes 2002/95/CE et 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques et à l'élimination des déchets.

Le symbole représentant une poubelle barrée reporté sur l'appareil indique que le produit doit être collecté séparément des autres déchets à la fin de sa propre vie.

L'usager devra donc remettre l'appareil, lorsqu'il ne l'utilise plus, à des centres adaptés de collecte sélective pour les déchets électroniques et électrotechniques, ou bien il devra le rapporter au revendeur au moment de l'achat d'un nouvel appareil de type équivalent, en raison d'un contre un.

La collecte sélective adaptée pour la transmission successive de l'appareil qui n'est plus utilisé au recyclage, au traitement ou à l'élimination compatible au niveau environnemental, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux dont l'appareil est composé.

L'élimination illégale du produit par l'usager est passible de l'application des sanctions selon les lois en vigueur.
