TAYLOR III - Radio émetteur-récepteur PRESIDENT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radio émetteur-récepteur
Génération	Troisième génération
Contrôle automatique de squelch	Oui (ASC)
Microphone	Microphone avec fonction montée/descente
Affichage	Numérique
Canaux	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fréquence	Non précisé
Puissance d'émission	Non précisé
Connectivité	Microphone filaire
Fonctions supplémentaires	Contrôle automatique du squelch
Normes	CE
Langues du manuel	Français, Espagnol, Anglais, Allemand

FOIRE AUX QUESTIONS - TAYLOR III PRESIDENT

Comment allumer le PRESIDENT TAYLOR III ?

Pour allumer le PRESIDENT TAYLOR III, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil pendant quelques secondes jusqu'à ce que l'écran s'illumine.

Que faire si le PRESIDENT TAYLOR III ne s'allume pas ?

Vérifiez que l'appareil est correctement chargé. Si l'écran ne s'allume toujours pas, essayez de le laisser charger pendant au moins 30 minutes avant de tenter de l'allumer à nouveau.

Comment régler le volume sur le PRESIDENT TAYLOR III ?

Vous pouvez régler le volume en utilisant les boutons de volume situés sur le côté de l'appareil. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Comment connecter le PRESIDENT TAYLOR III à mon téléphone ?

Assurez-vous que le Bluetooth est activé sur votre téléphone. Ensuite, allez dans les paramètres Bluetooth de votre téléphone et sélectionnez 'PRESIDENT TAYLOR III' dans la liste des appareils disponibles.

Que faire si la connexion Bluetooth échoue ?

Assurez-vous que le PRESIDENT TAYLOR III est en mode appairage. Si la connexion échoue, essayez de redémarrer l'appareil et de réessayer l'appairage depuis le début.

Comment réinitialiser le PRESIDENT TAYLOR III ?

Pour réinitialiser le PRESIDENT TAYLOR III, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Le PRESIDENT TAYLOR III est-il étanche ?

Le PRESIDENT TAYLOR III n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour éviter d'endommager l'appareil.

Comment mettre à jour le firmware du PRESIDENT TAYLOR III ?

Pour mettre à jour le firmware, connectez l'appareil à un ordinateur via le câble USB et suivez les instructions fournies dans le logiciel de mise à jour disponible sur le site officiel de PRESIDENT.

Quelle est la durée de vie de la batterie du PRESIDENT TAYLOR III ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, le PRESIDENT TAYLOR III offre jusqu'à 10 heures d'utilisation continue sur une seule charge.

Comment nettoyer le PRESIDENT TAYLOR III ?

Pour nettoyer le PRESIDENT TAYLOR III, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou de tremper l'appareil dans l'eau.

MODE D'EMPLOI TAYLOR III PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Appareil multi-normes!

Voir page 8 et tableau des configurations page 42.

Bienvenue dans le monde des émetteurs-récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT TAYLOR III ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser notre CB PRESIDENT TAYLOR III ASC.

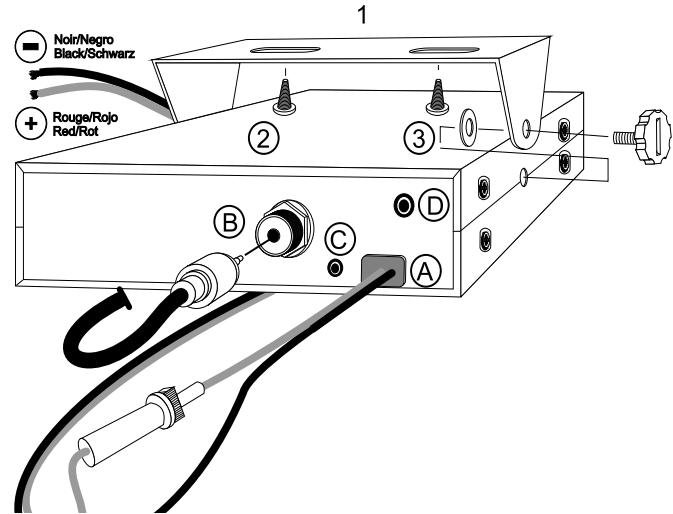

Choix de l'emplacement, montage du POSTE MOBILE

a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule.

SCHEMA GÉNÉRAL DE MONTAGE

c) Prévoyez le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3.2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Lors du montage, n'oubliez pas d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Voiture poste mobile possédant une prise micro en façade peut être encastrée dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

Choix de l'antenne

• En CB, plus une antenne est grande, meilleur est son rendement. Notre Point Conseil saura orienter votre choix.

B) Antenne mobile

• Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
• Il existe 2 types d'antennes : les préreglées et les réglables.
• Les préreglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
• Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p 7 § 5 RÉGLAGE DU TOS).
• Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
• Branchez l'antenne (B).

LOBE DE RAYONNEMENT

C) Antenne fixe

• Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mat, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

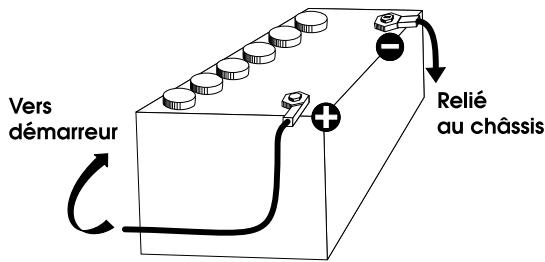

3) Connexion de l'alimentation

Votre PRESIDENT TAYLOR III ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Notre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur.

ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste :

a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un cable de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).

d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamais replacer le fusible d'origine (2 A) par un modèle d'une valeur différente!

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est-à-dire sans appuyer sur la pédale du micro)

a) Branchez le micro, b) Verifiez le branchement de l'antenne, c) Mise en marche de l'appareil : tournez le bouton VOLUME dans le sens des aiguilles d'une montre. d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable. e) Amenez le poste sur le canal 20 à l'aide du rotacteur situé sur la face avant.

5) RÉGLAGE DU TOS (Taux d'ondes stationnaires)

ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

• Réglage avec TOS-Mètre externe (type PRESIDENT TOS-1 ou TOS-2)

Branchement du Tos-mètre

• Branchez le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA2C).

b) Réglage du Tos

• amenez le poste sur le canal 20, positionnez le commutateur du Tos-metre en position CAL ou FWD
• appuyez sur la pédale du micro pour passer en émission,
• amenez l'aiguille sur l'index ∇ à l'aide du bouton de calibrage,
• basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur sur le vu-mètre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable),
• Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.

Remarque : Afin d'éviter les pertes et atténuations dans les cables de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de cable inférieure à 3m.

Maintenant, votre poste est prêt à fonctionner.

B) UTILISATION

a) Pour allumer votre poste, tournez le bouton (1) dans le sens des aiguilles d'une montre. b) Pour augmenter le volume sonore, continuez à tourner ce bouton dans le sens des aiguilles d'une montre.

2) ASC (Automatic Squelch Control)/SQUEELCH

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d'écoute lorsque l'ASC est actif (à fond en sens inverse des aiguilles d'une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel.

b) SQUELCH MANUEL Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être percus. 3) SÉLECTIONNEUR DE CANAUX: ROTATEUR en façade

La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d'émission ou de réception.

Un beep sonore est émis à chaque changement de canal.

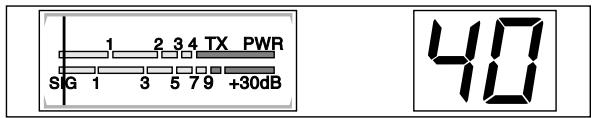

4) Afficheur

Il permet de visualiser l'ensemble des fonctions :

Le S-MÉTRE visualise le niveau de réception et le niveau de puissance émise.

5) Mode

Ce commutateur permet de sélectionner le mode de modulation AM, FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur.

A/ Modulation d'amplitude/AM: Communications sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé en France).

B/ Modulation de fréquence/FM: Communications rapprochées sur terrain plat et dégagé. Meilleure qualité de communication (réglage duquelch plus délicat).

6) Prise MICRO6 broches

Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule.

Voir schéma de branchement en page 41.

Ces deux touches permettent d'effectuer une montée (UP) ou une descente (DOWN) des canaux par une brève pression. Une pression continue permet le défilement de 5 canaux par seconde.

8) Pédale d'emission du MICRO

Appuyer pour parler et relacher pour recevoir un message.

Selection de la BANDE de frequences

(configuration : E; d; EU; EC; U; PL).

Les bandes de fréquences doivent être choisies selon le pays où vous utilisez cette année. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. Voir les tableaux des configurations/ bande de fréquences page 39 ~ 42.

a) Éteignez l'appareil. b) Appuyez et maintenez enfoncée la touche PTT du micro puis allumez l'appareil. La dette correspondant à la configuration clignote. c) CHOISSEZ LA CONFIGURATION en tournant le rotateur de canaux ou les touches UP/DN du micro. d) Appuyez pendant 1 seconde sur la touche PTT du micro, jusqu'à ce que la dette correspondant à la configuration cesse de clignoter, pour confirmer la configuration. e) Éteignez puis rallumez l'appareil pour valider. Voir tableau page 42.

1) Générales

• Canaux
• Modes de modulation
• Gamme de fréquences
• Impédance d'antenne
• Tension d'alimentation
• Dimensions (en mm)
• Poids
• Accessoires inclus

40 AM/FM : de 26.965 MHz à 27.405 MHz : 50 ohms : 13.2V : 150(L) × 165(P) × 45(H) : 1,2 kg : 1 microphone et son support, 1 berceau, vis de fixation.

2) Émission

• Tolérance de fréquence
• Puissance porteuse
• Émissions parasites
• Réponse en fréquence
• Puissance émise dans le canal adj.
• Sensibilité du microphone - Consommation
• Distorsion maximale du signal modulé

+ / - 300Hz : 1 W AM / 4 W FM inférieure à 4 nW (-54 dBm) 300 Hz à 3 kHz en AM/FM inférieure à 20 μW 1.0mV 1,7A(avecmodulation) 1,8%

3) Réception

• Sensibilité maxi à 20 dB SINAD
• Réponse en fréquence
• Sélectivité du canal adj.
• Puissance audio maxi Sensibilité du squelch

0.5 μV - 113 dBm (AM/FM) 300 Hz à 3 kHz en AM/FM : 60 dB : 5W mini 0.2 μV -120 dBm maxi 1 mV-47 dBm : 60 dB : 70 dB : 500 mA nominal / 800 mA max

Taux de réjection fréquence image Taux de réjection fréquence intermédiaire - Consommation

• l'antenne soit correctement branchée et que le TOS soit bien réglé.
• le micro soit bien branché.
• La configuration du programme soit la bonne (voir tableau page 42).

Vérifiez que :

• le niveau du squelch soit correctement réglé.
• le bouton Volume soit réglé à un niveau convenable.
• le micro soit branché.
• l'antenne soit correctement branchée et le TOS bien réglé.
• vous étiez bien sur le même type de modulation que votre interlocuteur.
• La configuration du programme soit la bonne (voir tableau page 42).

Vérifiez :

• votre alimentation.
• qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• l'état du fusible.

E) commentémetture ou recevoir unmessage?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Choisissez votre canal (19, 27).

Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur.

Vous devez alors appuyer sur la pédale de votre micro, et lancer le message "Attention stations pour un essai TX" ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type "Fort et clair la station".

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre

interlocuteur, il est d'usage de choisir un autre canal disponible afin de ne pas encombrer le canal d'appel.

Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.

Alphabet phonétique international

A Alpha

B Bravo

C Charlie

D Delta

E Echo

F Foxtrott

G Golf

H Hotel

India

J Juliet

K Kilo

L Lima

M Mike

N November

O Oscar

P Papa

Q Quebec

R Romeo

S Sierra

Tango

U Uniform

V Victor

W Whiskey

X X-ray

Y Yankee

Z Zulu

AM : Amplitude Modulation (modulation d'amplitude)

BLU : BANDE LATÉRALE UNIQUE

BF : Basse fréquence

CB : Citizen Band (canal banalisé)

CH Canal (canal)

CQ Appel général

DX : Liaison longue distance

DW : Double veille

FM : Frequency modulation (modulation de fréquence)

GMT : Greenwich Mean Time

(heure du méridien de Greenwich)

GP : Ground plane (antenne verticale)

HF : High Frequency (haute fréquence)

LSB : Low Side Band (bande latérale inférieure)

RX Receiver (récepteur)

SSB

SWR

SWL

TOS

cepteur

UHF

USB

VHF

ALPHA LIMA

BAC

BASE

BREAK

CANNE A PÉCHE

CHEERIO BY

CITY NUMBER

COPIER

FIXEMOBILE

INFERIEURS

MAYDAY

MIKE

MOBILE

NEGATIF

SUCETTE

SUPérieURS

TANTE VICTORINE

TONTON

TPH

TVI

VISU

WHISKY

XYL

: Single Side Band (Bande latérale unique) Standing Waves Ratio Short waves listening (écoute en ondes courtes) Short waves (ondes courtes) Taux d'ondes stationnaires Transceiver. Designe un poste émetteur ré CB. Indique aussi l'émission. : Ultra-haute fréquence : Up Side Band (bande latérale supérieure) : Very high Frequency (très haute fréquence)

: Amplificateur linéaire : Poste CB Station de base : Demande de s'intercaler, s'interrompre : antenne : Au revoir : Code postal : Écouter, capter, recevoir Station mobile arrêtée : Fine business (bon, excellent) : Canaux en-dessous des 40 canaux autorisés (interdits en France) : Appel de détresse Micro Station mobile : Non : Opérateur radio Micro : Canaux au-dessus des 40 canaux autorisés (interdits en France) : Télévision : Amplificateur de puissance : Interférences TV : Se voir Vieux copains : Watts Le temps L'épouse de l'opérateur

YL	:	Opéatrice radio
51	:	Poinée de mains
73	:	Amitiés
88	:	Grosses bises
99	:	Dégager la fréquence
144	:	Polarisation horizontal, aller se coucher
318	:	Pipi
600 ohms	:	le téléphone
813	:	Gastro liquide (apéritif)

CODE “Q”

QRA	: Emplacement de la station
QRA Familial	: Domicile de la station
QRA PRO	: Lieu de travail
QRB	: Distance entre 2 stations
QRD	: Direction
QRE	: Heure d'arrivée prévue
QRG	: Fréquence
QRH	: Fréquence instable
QRI	: Tonalité d'émission
QRJ	: Me receivez-vous bien?
QRK	: Force des signaux (R1 à R5)
QRL	: Je suis occupé
QRM	: Parasites, brouillage
QRM DX	: Parasites lointains
QRM 22	: Police
QRN	: Brouillage atmosphérique (orages)
QRO	: Fort, très bien, sympa
QRP	: Faible, petit
QRPP	: Petit garçon
QRPPette	: Petite fille
QRQ	: Transmettez plus vite
QRR	: Nom de la station
QRRR	: Appel de détresse
QRS	: Transmettez plus lentement
QRT	: Cessez les émissions
QRU	: Plus rien à dire
QRV	: Je suis prét
QRW	: Avisez que j'appelle
QRX	: Restez en écoute un instant
QRZ	: Indicatif de la station : par qui suis-je appellé?

QSA	: Force de signal (S1 à S9)
QSB	: Fading, variation
QSJ	: Prix, argent, valeur
QSK	: Dois-je continuer la transmission ?
QSL	: Carte de confirmation de contact
QSO	: Contact radio
QSP	: Transmettre à...
QSX	: Voulez-vous écouter sur...
QSY	: Dégagement de fréquence
QTH	: Position de station
QTR	: Heure locale

CANAUX D'APPEL

27 AM	:	appel général en zone urbaine
19 AM	:	Routiers
9 AM	:	Appel d'urgence
11 FM	:	Appel d'urgence

Conditions generales de garantie

Ce poste est garanti 5 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
• Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
• Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
• Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
• Ne pas raler de à l'installation de vaire appareil sans avoir lu ce manuel d'instructions.
• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone...
• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez-la au nouveau propriétaire pour le suiv S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déterminera la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l'avenir de la CB.

Date d'achat :

Type : radio CB TAYLOR III

N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Groupe

PRESIDENT

ELECTRONICS

SERVICE DES GARANTIES

Route de SETE - BP 100

34540 BALARUC - FRANCE

Date d'achat :

Type : radio CB TAYLOR III

N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Nom.. Prénom

Adresse

Ville..... Code postal.. Téléphone

Depuis quand faites-vous de la CB ?

Qu'aviez-vous comme poste auparavant ?

Quelle marque d'antenne utilisez-vous?

Quelles sont les raisons de votre achat ?

Info route Convivialité Technique Assistance-radio Autres

Allez-vous l'installer en fixe ou en mobile

Sur quel type de véhicule allez-vous l'installer

Auto Véhicule utilise Poids lourd

Êtes-vous affilié à une fédération ?........ ou à un Club ?.........

Quels magazines de CB lisez-vous ?

Avez-vous d'autres lectures?

Quels sont vos loisirs?

Quelle est votre tranche d'âge?

• de 20 20/30 30/40

40/50 50/60 +de60

Quelle est votre profession ?

sans profession employé ouvrier

chauffeur agriculteur et diant

cadre prof. libérale

Déclaration de CONFORMITE

Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,

Déclarons, sous notre seule responsabilité que l'émetteur-récepteur de radiocommunication CB,

Marque : PRESIDENT

Modèle : TAYLOR III

Fabrique en PRC

est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes:

EN 300 135-2: v1.1.1 (2000)

EN 300 433-2 : v1.1.2 (2000)

EN 301 489-13 v 1.2.1 (2002)

EN 60215 (1996)

Balaruc, le 14/06/2004

Jean-Gilbert MULLER Directeur Général

Tableau des frequences pour PL

Pays dans lesquels il existe des limitations particulières (Licence 1)

Pays dans lequel la réglementation nationale autorise une puissance d'émission supérieure à la limite établie dans la norme harmonisée, précisée dans le quatrième paragraphe de la préface de la norme harmonisée EN 300 433.
