BP80 - Pédale d'effet pour guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BP80 DIGITECH au format PDF.
| Type de produit | Processeur multi-effet pour guitare basse avec modélisation d'amplificateur |
| Marque | DIGITECH |
| Modèle | BP80 |
| Dimensions (L x P x H) | 16 x 20,3 x 5 cm (7,1 cm avec pédale en position haute) |
| Poids | 600 g (900 g avec alimentation) |
| Alimentation | 6 piles AA ou adaptateur secteur DigiTech PS200R (9 Vcc) |
| Consommation électrique | 5 W maximum (avec PS200R) |
| Autonomie sur piles | >15 heures en utilisation continue |
| Entrée | Jack 6,35 mm |
| Sorties | 2 Jacks 6,35 mm asymétriques (gauche/droite) |
| Sortie casque | Mini-Jack stéréo 3,5 mm |
| Mémoire | 40 presets utilisateur + 40 presets usine (80 au total) |
| Effets simultanés | Jusqu'à 9 |
| Boîte à rythmes | 30 patterns de batterie |
| Modélisations d'ampli/pédale | 16 modèles (Ampeg, Fender, Sunn, SWR, Trace-Elliot, Hiwatt, Mesa/Boogie, etc.) |
| Effets intégrés | Compresseur, chorus, flanger, phaser, vibrato, SynthTalk, octavider, filtre d'enveloppe, detune, pitch shift, whammy, delay, réverbération, noise gate, auto swell, wah/fretless |
| Pédale d'expression | Assignable pour volume, wah, pitch, et autres paramètres |
| Accordeur | Intégré avec indication visuelle (LED) et référence ajustable (A=440 Hz, etc.) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; éviter l'humidité et les liquides ; utiliser uniquement des câbles blindés |
| Sécurité | Ne pas ouvrir le boîtier ; débrancher en cas d'orage ; utiliser l'alimentation recommandée ; confier les réparations à du personnel qualifié |
| Pièces détachées et réparabilité | Adaptateur secteur PS200R, piles AA ; fusible accessible (remplacer par un du même type) ; garantie perdue si ouverture non autorisée |
| Informations générales | Notice disponible en PDF ; conformité aux normes CE ; fabriqué en Chine ; (801) 566-8800 |
FOIRE AUX QUESTIONS - BP80 DIGITECH
Questions des utilisateurs sur BP80 DIGITECH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effet pour guitare au format PDF gratuitement ! Retrouvez votre notice BP80 - DIGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BP80 de la marque DIGITECH.
MODE D'EMPLOI BP80 DIGITECH
Pour éviter tout risque d'électrocution ou d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité
Les symboles internationaux illustrés ci-dessus signifient un danger électrique potentiel. L'éclair indique la présence de tensions dangereuses dans l'appareil. Le point d'exclamation indique à l'utilisateur la nécessité de consulter le mode d'emploi. Ces symboles vous indiquent que l'appareil ne contient aucune pièce susceptible d'être remplacée par l'utilisateur. Ne pas ouvrir l'appareil. N'essayez pas de réparer l'appareil vous-même. Consultez des personnes qualifiées. L'ouverture du boîtier de l'appareil pour chaque raison que ce soit entraîne instantanément la perte de la garantie constructeur. Ne mettez jamais l'appareil en contact avec des liquides. Si du liquide est renversé sur l'appareil, mettez-le immédiatement hors tension et confiez-le à un service de maintenance compétent ou à votre revendeur. En cas d'orage, déconnectez l'appareil du secteur.
Compatibilité électromagnétique
L'utilisation est soumise aux conditions suivantes :
- Cet appareil ne doit causer aucune interférence dangereuse.
- Cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles d'engendrer un dysfonctionnement.
- Utilisez uniquement des câbles blindés.
- Évitez d'utiliser cet appareil dans une zone soumise à d'importants champs électromagnétiques.
Attention
Pour votre sécurité, observez les instructions suivantes : Eau et humidité : L'appareil ne doit pas être utilisé à proximité de liquides ou dans un endroit humide (salle de bain, sous-sol humide, près d'une piscine, etc.). Veillez à ce que aucun objet ou liquide ne puisse pénétrer dans l'appareil.
Alimentation: L'appareil doit être impérativement treconnect à une source secteur de la tension correspondant à celle inscrite dans le mode d'emploi ou sur l'appareil.
Mise à la terre ou polarisation :
Veillez ne pas modifier la mise à la terre ou la polarisation de l'appareil.
Protection du cordon secteur :
Les cordons d'alimentation doivent être placés de sorte qu'il soit impossible de marcher dessus. Vérifiez que les cordons ne sont pas pinçs ou écrasés par des objets placés dessus ou à côté. Veillez au bon dégagement du cordon sur la prise secteur murale (ou multiprise) et sur l'appareil.
Maintenance: Pour réduire les risques d incendie et d électrocution, l utilisateur doit uniquement effectuer sur l appareil les opérations indiquées dans le mode d emploi. Les opérations de maintenance doivent être confiées à des personnes qualifiées.
Pour les appareils équipés d'un fusible accessible : Remplacez le fusible uniquement par un fusible du même type et du même calibre.
Déclaration de CONFORMITE
Fabricant :
Adresse :
DqiTech
déclare que le produit :
Nom:
BP80
Options :
toutes (nécessite adaptateur secteur de Classe II conforme aux normes EN60065, EN60742, ou équivalent)
est conforme aux normes suivantes :
Sécurité :
IEC 60065 (1998)
EMC
EN 55013 (1990)
EN 55020 (1991)
Informations supplémentaires :
Ce produit est conforme aux directives 73/23/EEC sur les appareils basse tension, et aux directives EMC 89/336/EEC et 93/68/EEC.
Vice-Président du département d'ingénierie
Votre revendeur ou distributeur DigiTech ou
Harman Music Group
Nous sommes très fiers des produits que nous fabriquons. C'est pourquoi DigiTech garantit ses produits. Garantie : Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur agréé de votre pays.
REMARQUE : Les informations contenues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inexactes au moment de l'impression de ce mode d'emploi. Les informations contenues dans cette version du mode d'emploi annulent et remplacent toutes les précédentes.
Prise en main
Merci d'avoir choisi le BP80. Le BP80 est un processeur multi-effet révolutionnaire à modélisation d'amplificateurs pour le bassiste de scène. Utilisant les technologies de traitement à DSP DigiTech's Audio DNA™, le BP80 regroupe 16 modèles d'amplis et de pédales et de nombreux effets vous permettant de créer un son qui vous est unique. Bien que le BP80 soit d'une très grande intuitivité, nous vous recommandons de lire ce mode d'emploi en détail avec le BP80 en face de vous. Ceci vous permettra d'exploiter au mieux toutes les possibilités de ce processeur.
Éléments fournis
Avant de commencer, vérifie que les éléments suivants soient prêts :
BP80 Adaptateur secteur PS200R - Ce mode d'emploi - Carte de garantie
Nous avons apporté les plus grands soins à toutes les étapes de la fabrication du BP80. Tous les éléments fournis doivent être en parfait ordre de fonctionnement. Si un élément venait à manquer ou s'avérait défectueux, contactez immédiatement votre revendeur. Prenez le temps de remplir la carte de garantie ou enregistrez-vous en ligne sur notre site http://www.digitech.com.
Face avant
- Pédales - Ces 2 pédales vous permettent de sélectionner les Presets, d'accéder à l'accordeur ou de bypasser le BP80. La pédale haut permet de passer au Preset supérieur, la pédale bas permet de sélectionner les Presets inférieurs. Appuyez simultanément sur les deux pédales pour bypasser le Preset. Maintenez les deux pédales enfoncées pour accéder à l'accordeur.
- Touches Value/Volume - Les touches Value permettent de régler diverses valeurs du BP80. Ces touches contrôlent également le niveau général du BP80, servent à régler un effet sélectionné et à changer le Pattern, le tempo et le niveau de la boîte à rythmes. Lorsque l'accordeur est activé, ces touches sélectionnent la Reference d'accordage.
- Touches Effect/Edit - Appuyez sur l'une des touches Edit pour passer en mode d'édition et pour sélectionner les effets à editor. Appuyez sur les touches Edit gauche ou droite pour vous déplacer dans les effets. Les LEDs d'effets s'allument pour vous indiquer les effets en cours d'édition.
- Drums - La touche Drums active/désactive la boîte à rythmes du BP80. Lorsque la boîte à rythmes est active, la Led Drums s'allume et le Pattern est lu en boucle.
- Leds d'effets - Les Leds d'effets vous renseignent sur le Preset courant. En mode d'édition, les Leds indiquent les effets sélectionnés pour l'édition. En mode accordeur, les Leds indiquent si la note jouée est juste, trop BASSE ou trop haute.
- Écran - L'écran vous renseigne sur les différentes fonctions, selon le mode sélectionné. En mode de jeu, l'écran indique le nombre de Preset. En mode d'édition, l'écran indique la valeur du paramètre en cours de réglage. Lorsque l'accordeur est activé, l'écran indique la note jouée.
- Touche Store - La touche Store vous permet de sauvegarder vos éditions dans les Presets utilisés.
- Pédale d'expression - La pédale d'expression permet de régler en temps réel le volume ou les effets du BP80. Quasiment tous les paramètres peuvent être assignés à la pédale d'expression.

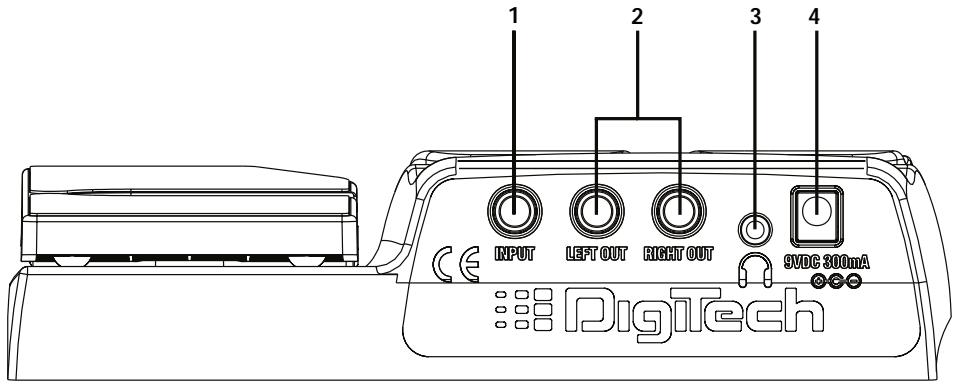

Face arrière
- Entrée - Connectez votre instrument à ce Jack.
- Sorties - Ces sorties sont au format Jack stéréo 6,35 mm. Connectez ces Jacks à l'entrée de votre amplificateur ou de votre console de mixage. Utilisez la sortie Left pour les applications mono.
Note : Lorsque vous utilisez le BP80 directement dans une table de mixage ou un enregistreur ou avec un casque, vous pouvez activer la fonction de modélisation globale d'enceinte pour simuler une enceinte sur chaque Preset du BP80 (voir page 23 pour de plus amples détails sur la modélisation d'enceinte).
- Sortie casque - Connectez un casque stéréo à cette sortie mini-jack.
- Adaptateur secteur - Connectez uniquement l'alimentation optionnelle DigiTech PS200R.
Connexions
Il y a différentes façons de connecter le BP80. Les schémas suivants montrent certaines de ces connexions.
Avant toute connexion, assurez-vous que votre amplificateur est éteint et que l'adaptateur secteur du BP80 est disconnected. Il n'y a pas d'interrupteur sur le BP80. Pour éteindre le BP80, disconnectez votre instrument du Jack d'entrée (pour économiser les piles) ou disconnectez l'adaptateur secteur PS200R de l'embase Power ou du secteur.

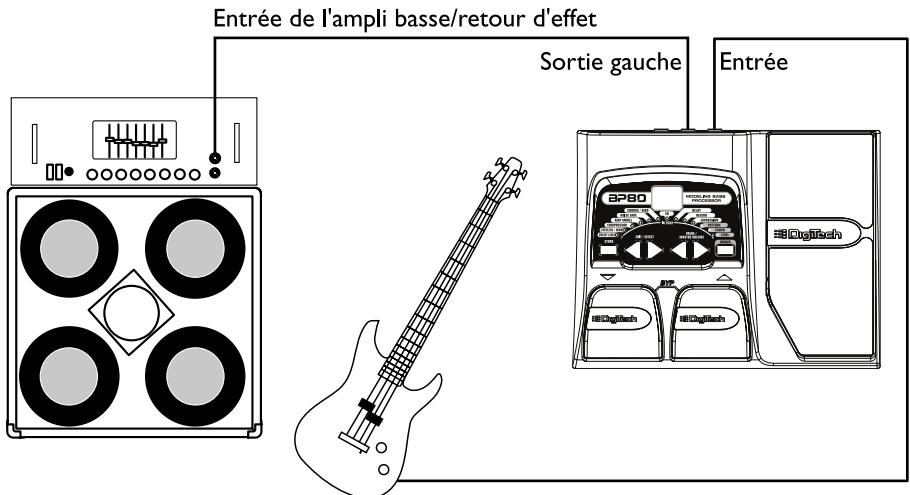

Utilisation en mono
Connectez votre guitare à l'entrée du BP80. Connectez un câble d'instrument mono entre la sortie gauche du BP80 et l'entrée instrument de votre amplificateur.

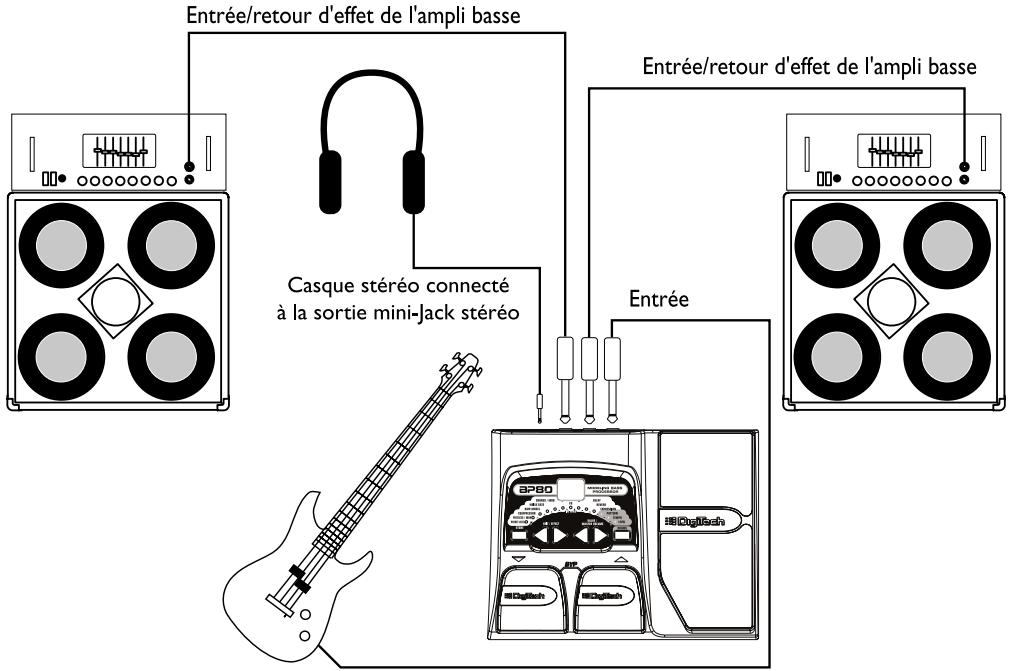

Utilisation de la sté reproduction
Pour l'utilisation en stéréo, connectez la guitare à l'entrée du BP80. Connectez la sortie Left du BP80 à un amplificateur ou à l'entrée gauche de votre console de mixage. Connectez la sortie Right au deuxième amplificateur ou à l'entrée droite de votre console. Si vous utilisez une table de mixage, placez les panoramiques des voies aux extrêmes. Pour simuler une enceinte d'ampli guitare lorsque vous utilisez une console de mixage ou un casque vous pouvez activer la modélisation globale d'enceinte (voir page 23).
Alimentation
Il y a deux façons d'alimenter le BP80 : par piles ou par adaptateur secteur optionnel PS200R. Avant d'allumer quoi que ce soit, réglez vos amplificateurs sur un son clair et réglez les réglages de tonalité à plat (sur 0 ou 5 sur la plupart des amplificateurs).

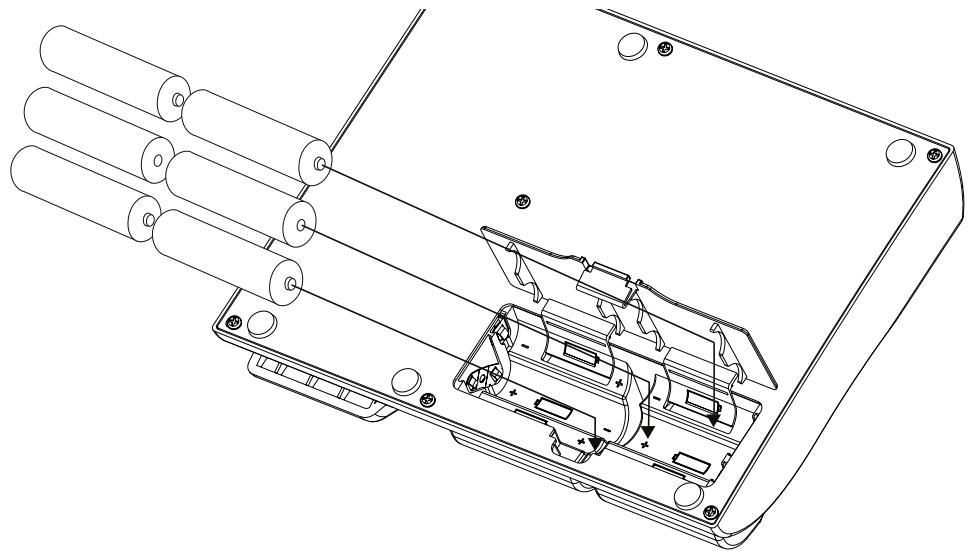

Alimentation par piles
Le BP80 offre une autonomie supérieure à 15 heures avec 6 piles AA. Le compartiment des piles est situé sous le BP80. L'illustration suivante indique comment installer les piles.
Note : Faites attention à la polarité des piles lorsque vous les installez. Les polarités changent par paires.
La connexion d'un cordon guitare en entrée allume le BP80. Déconnectez votre câble guitare pour placer le BP80 hors tension. Placez votre amplificateur sous tension et réglez le volume à un niveau normal. Pour économiser les piles, déconnectez votre instrument de l'entrée du BP80 lorsque vous ne l'utilisez pas.
Alimentation par adaptateur secteur
Le BP80 peut aussi être alimenté à l'aide de l'adaptateur secteur fourni PS200R. Connectez l'adaptateur secteur PS200R à l'embase Power en face arrière du BP80. Connectez l'autre extrémité du PS200R à la prise secteur. Placez votre amplificateur sous tension et réglez le volume à un niveau normal.
Les Presets sont des emplacements mémoire numérotés correspondant aux sons. Les Presets sont chargés avec les commutateurs au pied. Le BP80 dispose de 40 Presets utilisateur (Presets 1-40) et de 40 Presets usine (Presets 41-80). Les Presets utilisateur vous permettent de sauvegarder vos réglages. Les Presets d'usine ne peuvent pas être effacés. D'usine, les 40 Presets utilisateur sont la copie exacte des 40 Presets usine. Ceci vous permet de créer vos propres Presets sans perdre les Presets usine.

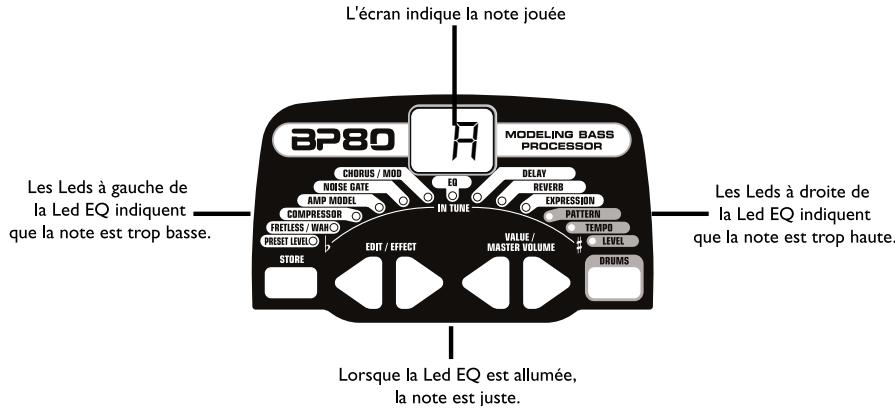

Accordeur
L'accordeur du BP80 vous permet de vous accorder rapidement ou contrôler l'accordage de votre guitare. Activez l'accordeur en maintenant les deux commutateurs au pied enfoncés. L'indication £u s'affiche rapidement et vous indique que vous avez activé l'accordeur. Jouez une note (utilisez le micro manche, si possible). L'écran indique la note jouée. Les LEDs d'effets indiquent si la note est trop haute ou trop BASSE. Les 6 Leds rouges de droite indiquent que la note est trop haute et doit être descendue. Les 6 Leds rouges de gauche indiquent que la note est trop BASSE et qu'elle doit être remontée. La Led verte du centre indique que la note est juste. La sortie est coupée pendant l'accordage.
Lorsque l'accordeur est activé, vous pouvez modifier la note de référence de l'accordage. Par défaut la fréquence est le La = 440 Hz. (affiché sous la forme 440). Appuyez sur les touches Value pour changer de fréquence de référence d'accordage : La = Lab (affiché Ab), La = Sol (affiché G) et La = Solb (affiché Gb). L'écran clignote rapidement sur la référence d'accordage.
Quittez l'accordeur en appuyant sur l'une des pédales. La référence d'accordage reste en mémoire jusqu'à la mise hors tension.
Les Presets du BP80 peuvent être bypassés pour un son clair et non traité. Pour bypasser le BP80, appuyez sur les deux pédales à la fois. L'écran affiche , indiquant que le Preset est bypassé. Appuyez sur l'une des pédales pour annuler le Bypass et revenir au dernier Preset utilisé.
Édition/creation de presets
La création de votre propre son est chose aisée et intuitive avec le BP80. Le BP80 vous permet de créer vos propres Presets, ou d'améliorer les Presets existants en fonction de vos besoins. Lorsque vous créez ou éditez un son, vous devez commencer avec un Preset usine ou utilisateur. Il n'est pas possible de développer par un Preset vide. Vous pouvez sauvegarder votre Preset dans n'importe quel emplacement utilisateur (voir sauvegarde d'un Preset en page 13).
Pour opérer ou créer un Preset :
1. Appuyez sur LES COMMUTATEURSAU PIED pour selectionner un Preset 2. Appuyez sur la touche EDIT et regardez les LEDs d'effets pour selectionner l'effect a editer. 3. Appuyez sur les touches VALUE pour modifier les valeurs de paramètres.

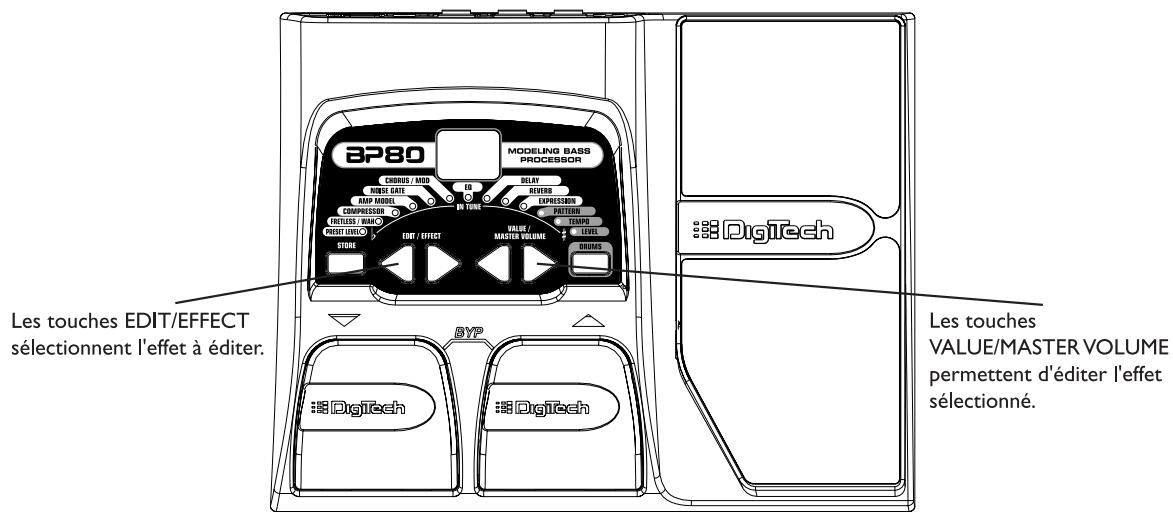

Les leds d'effets
Lorsque vous éditez un Preset, les LEDs d'effets indiquent l'effet sélectionné pour l'édition. Les touches Edit vous permettent de vous déplacer parmi les modules d'effets. Les LEDs s'allument et indiquent quel groupe d'effets est sélectionné. Chaque effet offre de multiples réglages. Les touches Value vous permettent de modifier la valeur du réglage. Lorsque vous appuyez sur une touche, la valeur ou le statut est indiqué à l'écran.
Lorsque la valeur enregistrée d'un effet est modifiée, le point decimal inférieur droit de l'écran s'affiche pour vous indiquer que vous devez sauvegarder les modifications. Le fait de changer de Preset, ou la mise hors tension avant la sauvegarde vous fait perdre vos nouveaux réglages.
Sauvegarde/copie d'un preset
Une fois le Preset modifié, vous pouvez le sauvegarder dans l'un des 40 Presets utilisateur (Preset 1-40). Les étapes suivantes vous expliquent comment sauvegarder vos réglages ou comment copier un Preset sous un autre emplacement mémoire :
2. Utilisez les commutateurs au pied pour sélectionner l'emplacement de Preset que vous souhaitez utiliser pour la sauvegarde.
1. Appuyez sur la touche STORE. Le Preset courant clignote à l'écran. 2. Appuyez sur les commutateurs au pied pour sélectionner le Preset utiliser de destination pour la copie. 3. Appuyez sur la touche STORE pour sauvegarder les modifications.

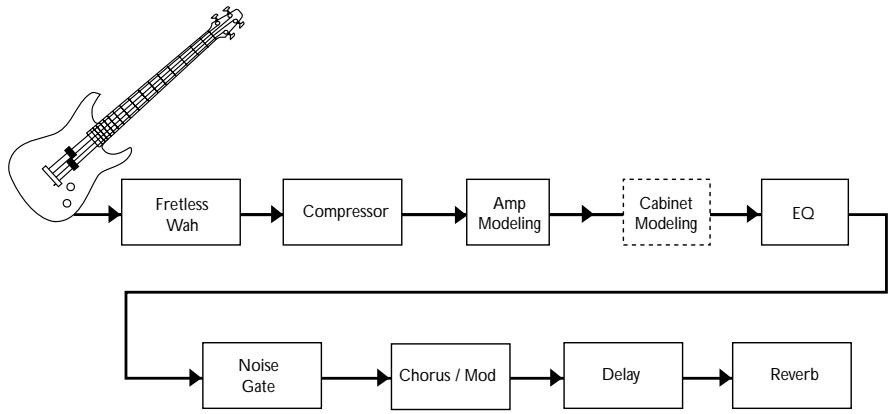

Définition des effets
Le BP80 contient plusieurs amplificateurs virtuels et plusieurs effets de très haute qualité. Chaque effet du BP80 peut être programmé en fonction de vos applications personnelles. La compréhension de ces effets sur le son vous permettra d'obtenir le son que vous souhaitez. Les sections suivantes décrivent les différents effets et le son qu'ils produisent.
Contrôle le niveau de chaque Preset. Ce réglage étant individuel à chaque Preset, vous pouvez modifier ce réglage en fonction des modèles d'amplificateurs utilisés.
Simule un son de basse Fretless avec une basse frettée. La Wah est un effet contrôlé par une pédale d'expression, comme si la guitare parlait et disait "Wah".
Type Fretless/Wah - Les touches Value sélectionnent le type de Fretless ou de Wah simulé.
L'effet Fretless offre 30 types (10-39). Le premier chiffre indique le type de Fretless, le second (0-9) sélectionne la variation. Lorsque ^-,, ou F_r est affiché, l'effet de Wah est sélectionné et contrôle par la pédale d'expression.
$$ \sqcup F = \text{off} $$
$$ i = Qte19/Attaque16 $$
$$ \bar{c} = Qte55 / Attaque16 $$
$$ \exists = Q t e 9 9 / A t t a q u e 1 6 $$
$$ 4 = Q t e 1 9 / A t t a q u e 5 5 $$
$$ 5 = \text {Q t é} 5 5 / \text {A t t a q u e} 5 5 $$
$$ \bar {E} = Q \text {t e} 9 9 / \text {A t t a q u e} 5 5 $$
$$ \overline {{\mathbf {I}}} = \text {Q t e} 9 9 / \text {A t t a q u e} 7 5 $$
$$ \bar {B} = Q \text {t e} 2 0 / \text {A t t a q u e} 9 1 $$
$$ \mathfrak {G} = \text {Q t e 5 5 / A t t a q u e 9 1} $$
$$ \bar {I} = Q t e 9 9 / A t t a q u e 9 1 $$
$$ \left[ \begin{array}{l l} \text {L r} & - \text {C r y W a h} \end{array} \right. $$
bo - Boutique Wah
Fr - Wahl large bande
Compresseur
Les compresseurs limitent la plage dynamique du signal de la basse. L'effet de compresseur offre 110 types d'effets (00-99; F0-F9). Le premier chiffre indique la fréquence de coupure. Les signaux sous cette fréquence sont compressés. Le second (0-9) augmente la compression.
$$ \sqcup F = \text{off} $$
(Example: Un réglage de 62 indique une fréquence de coupure de 400Hz avec un niveau de compression de 2).
Modélisation d'ampli/pédale d'effet
La modélisation est une technologie qui émule le son d'amplificateurs et de pédales de distorsion célèbres. Les valeurs 1-9 augmentent le gain et le niveau de l'ampli ou de la pédale.
R - base sur un Ampeg SVT
R 1-R9 - base sur un Ashdown Bass Magnifier
b1-b9 - base sur un Fender Bassman
5 - 59 - base sur un Sunn 200S
- base sur un SWR Interstellar Overdrive
- base sur un Trace-Elliot Commando
- 9 - base sur un Ampeg B15
H I-H9 - base sur un Hiwatt Custom 50
H - base sur un Mesa/Boogie 400+
ci-c - base sur un SWR Basic Black
d l- d9 - base sur un Fender Dual Showman
F-9 - Fuzz DigiFuzz
51-59 - Base sur une Guyatone OD-1
Pi-Pg - basé sur une EH Big Muff Pi
L - base sur une Voodoo Labs Sparkledrive
n 1-n9 - base sur une Bosch DS-1
Les marques commerciales sont la propriété de leur société mère et ne sont pas associées à DigiTech.
L'égalisation est utilisée pour modéliser la réponse en fréquence du signal de votre basse. L'égaliseur du BP80 est similaire aux réglages de tonalité de votre amplificateur. Les valeurs de 1-4 atténuent le niveau de chaque bande de fréquence, 5 correspond à une réponse plate (sans correction), et les valeurs de 6-9 accentuent le niveau de chaque bande.
Bass (b 1- b9) - Les touches Value règlent le niveau des graves.
Mid (d 1- d9) - Les touches Value règlent le niveau des mediums.
Treble (1-5) - Les touches Value règlent le niveau des aigus.
Les Noise Gates supplémentent le bruit de fond lorsque vous ne jouez pas. L'AutoSwell crée un effet de pédale de volume automatique avec temps d'attaque variable. Différentes guitares et micros nécessitant différents réglages de seuil. Sélectionnez un réglage qui coupe le son lorsque vous ne jouez pas.
OF. 61-69 - Sélectionne le Noise Gate SilencerTM. Les réglages 1-9 sélectionnent le seuil. OF désactive le Noise Gate.
5 1-59 - Sélectionne l'Auto Swell. Les réglages 1-9 sélectionnent le temps d'attaque.
Chorus/mod
Le module Chorus/Mod vous permet de sélectionner les effets de Chorus, Flanger, Phaser, Vibrato, SynthTalk™, Octavider, Envelope, Detune, Pitch Shift, and Whammy™. Lorsque ce module est sélectionné, les touches Value sélectionnent le type d'effet. Vous ne pouvez utiliser qu'un seul de ces effets à la fois. La liste suivante décrit chaque effet et ses paramètres en détail.
Chorus [1-9]
Le Chorus ajoute un temps de retard court au signal. Le signal retardé est modulé en hauteur et remélangé au signal initial pour créer un son plus écais et une image stéréo plus large. Utilisez les touches Value pour sélectionner l'un des neuf Chorus.
Flange (F1-F9)
Le Flanger utilise le même principe que le Chorus mais avec un temps de retard plus court et réinjecte le signal au délai de modulation. Il en résulte un balayage sonore exagéré. Utilisez les touches Value pour sélectionner l'un des neuf Flangers.
Phaser (P1-P9)
Le Phaser sépare le signal d'entrée et déphase l'un des signaux, puis le remélange au signal original. Certaines fréquences sont alors annulées. Utilisez les touches Value pour sélectionner l'un des neuf Phasers.
Vibrato (B1-B9)
Le vibrato module le volume du signal avec une vitesse constante. Utilisez les touches Value pour sélectionner l'un des neuf réglages.
L'effet SynthTalk utilise le filtrage de formants pour produire des sons de voyelles. Cet effet de synthèse parlante est plus efficace avec les modèles de pédales.
L'effet Octavider produit un son à l'octave inférieure de la note jouée.
Le filtré d'enveloppe est une Wah dynamique qui modifie le son en fonction de l'attaque sur les cordes. Utilisez les touches Value pour sélectionner l'un des neuf réglages d'Envelope Filter.
Déture (D1-D9)
Le Detuner fait une copie de votre son qu'il désaccorde légèrement par rapport au signal original et mixe les deux. Il en résulte un effet de doublage, comme si deux guitares jouaient en même temps. Utilisez les touches Value pour sélectionner.
Pitch shift (H1-H9)
Le Pitch Shifter copie le signal et transpose la hauteur de la copie. La note transposée est ensuite mélangée à la note originale. Utilisez les touches Value pour sélectionner l'un des neuf réglages de Pitch Shifter. Les réglages sont les suivants :
$$ H I = - 1 2 \text {d e m i - t o n s} $$
$$ H \vec{c} = - 7 demi-tons $$
$$ H \exists = - 5 \text{demi-tons} $$
$$ H^4 = - 4 \text{demi-tons} $$
$$ H 5 = + 3 \text {demi-tons} $$
$$ H E = + 4 \text {d e m i - t o n s} $$
$$ H E = + 5 \text{demi-tons} $$
$$ H E = + 7 \text {demi-tons} $$
$$ H 9 = + 1 2 \text {d e m i - t o n s} $$
WhammyTM (y1-y9)
La Whammy™ est un effet qui utilise la pédale d'expression pour modifier la hauteur du signal d'entrée, ou ajouter une harmonie variable sur le signal original. La hauteur de la note varie avec la position de la pédale. Utilisez les touches Value pour sélectionner l'un des neuf réglages de Whammy™. W signifie Whammy et H signifie harmonisation. Les réglages de Whammy sont les suivants :
Le BP80 offre 3 types de délais : Mono (d), Analog (H) et Ping Pong (F), chacun avec un temps de retard maximum de 2 secondes et deux réglages : temps et répétitions. Le premier paramètre est le type/variation, sélectionnant le type de délai et fait varier le nombre de répétitions et le niveau. Le second paramètre est le temps de retard, avec une plage de 1-99 (10 ms-990 ms) par pas de 10 ms, 1 et 2 (1 et 2 secondes) par pas de 100 ms, lorsque la Led Delay est allumée. Les réglages de délai sont les suivants :
La réverbération ajoute de l'espace au son, comme si vous jouiez dans une pièce ou un espace plus ou moins grand. Utilisez les touches Value pour sélectionner l'un des neuf réglages. Plus la valeur est importante, plus le niveau est élevé. Les réglages de réverbération sont les suivants :
La pédale d'expression du BP80 peut être assignée pour contrôler au pied et en temps réel le volume, la Wah, la Whammy™, ou certains autres paramètres. Lorsque vous avez assigné un paramètre à la pédale d'expression, vous pouvez assigner une valeur minimale et une valeur maximale. Cette procédure est la suivante :
- Appuyez sur la touche Edit/Effect de droite jusqu'à ce que la Led Expression de la rangée Effects clignote. Une Led d'effet clignote également pour indiquer à quel effet la pédale d'expression est assignée.
- Appuyez sur l'une des touches Value/Master Volume jusqu'à allumer la Led d'effet souhaitée. La Led Expression continue de clignoter lors de la sélection et l'écran indique une valeur décrivant le paramètre affecté à la pédale d'expression :
| Pas d'affection | -- | ||
| Volume* | DL (Niveau de sortie) | ||
| Wah | RH (La pédale d'expression sert pour la Wah) | ||
| Amp | GR (La pédale d'expression contrôle le gain de l'ampli) | ||
| Chorus | 5P (Vitesse) | LE (Niveau) | |
| Flanger | 5P (Vitesse) | LE (Niveau) | |
| Phaser | 5P (Vitesse) | LE (Niveau) | |
| Vibrato | 5P (Vitesse) | dP (Profondeur) | |
| SynthTalk | 5S (Sensibilité) | ||
| Octavider | LE (Niveau) | ||
| Envelope | E5 (Sensibilité) | ||
| Detune | LE (Niveau) |
Pitch Shift
LE (Niveau)
Whammy
h (Intervalle)
Delay
DL (Niveau de décal), dF (Répetitions - 99 = Infini*)
Reverb
RL (Niveau de réverbération)
- Pour régler la valeur minimum (pédale relevante) et maximum (pédale enfoncée), procédez comme suit :
A. Appuyez sur la touche Edit/Effect de droite. L'écran clignote entre HE (heel - talon) et la valeur sélectionnée. B. Sélectionnez la valeur à l'aide des touches Value/MasterVolume gauche ou droite. C. Appuyez à nouveau sur la touche Edit/Effect de droite. L'écran clignote entre £ (toe - orteil) ou la valeur maximum et la valeur sélectionnée. D. Sélectionnez la valeur à l'aide des touches Value/MasterVolume gauche ou droite. (La plage maximale de tous les réglages est de 1-99).
- Sauvegardez l'affection de la pédale d'expression avec votre Preset. La sauvegarde du Preset sauvegarde aussi la position de la pédale. Voir page 13 sur la sauvegarde.
- Les répétitions infinies créent une lecture en boucle du signal du début.
La boîte à rythmes
Le BP80 offre plusieurs Patterns de batterie échantillonnés utiles pour travailler avec précision sur le temps. Appuyez sur la touche DRUMS pour passer en mode Drums et lancer la lecture des boucles de batterie (excepté lorsque vous êtes en mode Store ou Bypass). En mode Drums, les touches Edit sélectionnent le Pattern de batterie, le tempo et le niveau. Appuyez à nouveau sur la touche DRUMS pour arrêter la lecture de la boucle.
Modélisation globale d'enceinte
Le BP80 dispose d'une fonction de modélisation globale d'enceinte pouvant être activée sur tous les Presets lorsque vous êtes connecté directement à une console de mixage ou lorsque vous utilisez un casque. Cette fonction simule un type d'enceinte connectée à chaque modèle d'amplificateur dans tous les Presets. Chaque modèle d'amplificateur possède un modèle d'enceinte spécifique qui optimise le son lorsque vous utilisez le BP80 de cette façon. Pour activer la modélisation d'enceinte :
Maintenez la touche DRUMS enfoncée lorsque vous placez le BP80 sous tension. Attendez que l'écran indique [Rb mEt Dn]. Relâchez la touche DRUMS.
La modélisation d'enceinte est maintenant activée pour tous les modèles d'amplificateurs de tous les Presets. Voici la liste des enceintes modélisées avec les modèles d'amplificateurs :
r1-r9 - Enceinte 8x10
F1-F9 - Enceinte 4x10H
b1-b9 - Enceinte 4x10
51-59 - Enceinte 2x15
1-09 - Enceinte 4x10H
E-Enceinte 2x15
1-03 - Enceinte 1x15
H1-H9 - Enceinte 4x10
y1-y9 - Enceinte 2x15
c1-c9 - Enceinte 4x10H
d1-d9 - Enceinte 2x15
F1-F9 - Enceinte 2x15
51-69 - Enceinte 2x15
P1-P9 - Enceinte 2x15
L1-L3 - Enceinte 2x15
n1-n3 - Enceinte 2x15
Initialisation aux paramètres d'usine
Cette fonction initialise les réglages du BP80 sur ses réglages d'usine. Cette procédure efface tous les Presets utilisateur. Cette opération efface tous les réglages programmés par l'utilisateur. Il n'est pas possible de revenir en arrière!
La procédure d'initialisation est la suivante :
- Déconnectez l'alimentation du BP80 (adaptateur secteur) ou débranchez la guitare de l'entrée Jack (alimentation par piles).
- Maintenez la touche EDIT gauche enfoncée pendant la remise sous tension ou la connexion de la guitare au BP80.
- Lorsque l'écran indique --, relâchez la touche et appuyez sur la touche STORE. L'écran indique RE. Le BP80 est maintenant initialisé sur ses réglages d'usine.
Calibrer la pédale d'expression
La pédale d'expression du BP80 doit être recalibrée après une initialisation sur les réglages d'usine. Cette procédure est automatiquement sélectionnée après l'initialisation. Dans le cas d'un échec de la calibration ou si la pédale ne fonctionne pas correctement, ici n'efface pas les Presets utiliser. La procédure est la suivante :
- Déconnectez l'adaptateur secteur PS200R à l'arrière du BP80.
- Maintenez enfoncée le commutateur au pied bas lors de la mise sous tension.
- Continuez d'appuyer sur le commutateur au pied bas jusqu'à afficher £c.
- Placez la pédale d'expression en position haute (l'écran affiche L/P). 5. Appuyez sur le commutateur au pied haut et l'écran affiche dn.
- Appuyez sur la pédale d'expression en position basse.
- Appuyez sur le commutateur au pied bas. Le BP80 revient au dernier Preset sélectionné et la pédale d'expression est maintenant calibrée.
Remarque: Si l'écran affiche Er, il y a eu une erreur et vous devez reprendre les étapes 4 à 7.
Caractéristiques techniques :
Entrée: Jack6,35mm
Sorties : 2 Jacks 6,35 mm asymétriques
Sortie casque : Mini-Jack stéréo 3,5 mm
Alimentation : 6 piles AA ou l'adaptateur secteur DigiTech PS200R (9 Vcc).
Consommation électrique : 5 Watts maximum (avec alimentation PS200R)
Autonomie des piles : >15 heures en utilisation continue
Mémoire : 40 Presets utilisables / 40 Presets usine
Boîte à rythmes : 30 Patterns
Effets simultanés : 9 maximum
Dimensions : 16 cm (L) x 20,3 cm (L) x 5 cm (7,1 cm avec pédale en position haute)
Poids : 600 gr. (900 gr avec l'alimentation)
Liste des presets (utilisateur/usine)
TEL : (801) 566-8800
FAX:(801)566-7005
DigiTech® est une marque déposée de Harman Music Group Inc.
Copyright - Harman Music Group Imprimé 1/2004
Fabriqué en Chine
BP80 — Procèsseur basse à modélisation
Mode d'emploi 18-0281-A
Consultez le site Internet de DigiTech :
www.digitaltech.com
