MODE D'EMPLOI RP250 DIGITECH
Processeur de modélisation de guitare
BEEB ELECTRIC ENDCD DO NOT DPLY
ATTENION:
Adresse du fabricant :
DigiTech
Sandy, Utah 84070, États-Unis
déclare que le produit :
Nom du produit :
RP250
Remarque :
Le nom du produit peut être précédé par les lettres EX, EU, JA et UK.
Option de produit :
tout (exige un adaptateur de courant Classe II se conformant aux exigences EN60065, EN60742 ou l'équivalent).
est conforme aux spécifications de produit suivantes :
Securité :
IEC 60065 (1998)
Compatibility
électromagnétique (EMC) : EN 55013 (2001 + AI)
EN 55020 (1998)
Renseignements supplémentaires :
Le produit ci-joint est conforme aux exigences de la norme de basse tension 73/23/EEC et de la norme EMC 89/336/EEC tel que modifié par la norme 93/68/EEC.
Vice-président du génie-MI
Sandy, Utah 84070, États-Unis
Date:15Aout2006
Personne-ressource en Europe :
Votre bureau des ventes et d'entretien local ou
Harman Music Group
Sandy, Utah 84070 États-Unis
Tel.: (801) 568-8800
Téléc.: (801) 568-7583
Volet i - introduction
Sémettre au courant. Pièces incluses A propos de RP250 2 Mode de fonctionnement 2 Mode Bypass 2 Mode Tuner 2 Touche de la bibliothèque de son. 4 Touche de la bibliothèque d'effet. 4 Touche niveau principal 4 Editeur/Bibliothécaire X-EditTM 4 Préselections 5 Une visite guidée du RP250 6 La face avant. 6 La face arrière. 10 Se préparer à commencer 12 Assurer les connexions 12 Fonction mono - amplificateur 12 Fonction stéréo 13 Mètre sous tension 15
Volet 2 - fonction d'édition
Édition/Création de présélections 16
Mémoriser/Copier/Nommer une présélection.....17
Volet 3 - modèles et paramètres
A propos des modèles 19 Définition de modèle 20 Pickup 20 Wah. 20 Compressor 21 Distorsion 21 Amplificateur 23 Enceinte 25 EQ. 26 Noise Gate 26 Chorus/FX. 27
Chorus. 27 Flanger 28 Phaser 28 Tremolo. 29 Panner. 29 VibroPan. 30 Vibrato. 30 Rotary Speaker 30 YaYaTM 31 Auto YaTM 31 Envelope Filter 32 Step Filter 32 Detune 32 Pitch Shift 32 Intelligent Pitch Shifting (IPS) 33 DigiTech WhammyTM 34 Delay 35 Reverb 36
Volet 4 - autres fonctions
Boîte à rythmes 37
Aux Input 38
Pédale d'expression 38
Paramétrage d'usine 39
Calibrage de la pédale d'expression 39
Volet 5 - appendice
Caractéristiques techniques 42
Pédale d'expression - paramètres afférients 44
Bibliothèque de son. 46
Bibliothèque d'effets 47
Liste de préselections 48

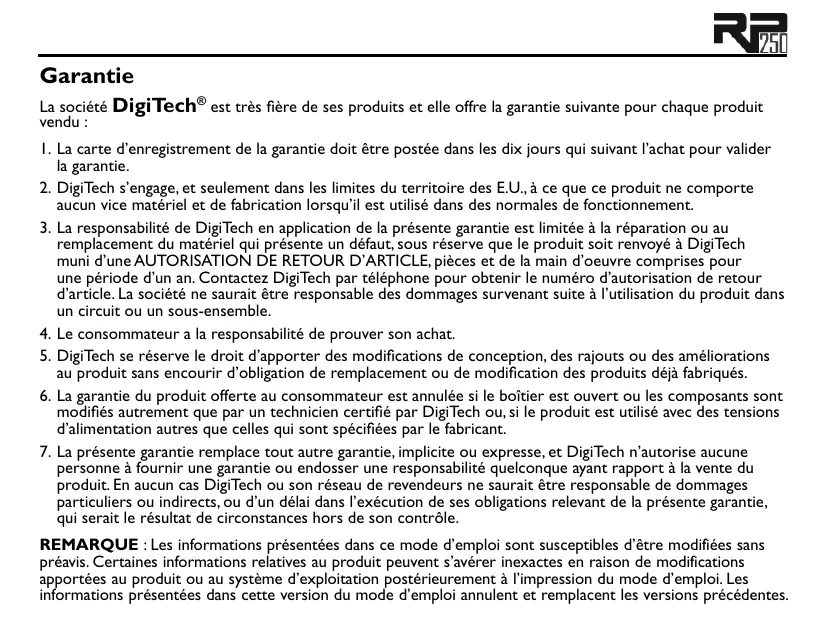

Garantie
La société DigiTech® est très fière de ses produits et elle offre la garantie suivante pour chaque produit vendu :
I. La carte d'enregistrement de la garantie doit être postée dans les dix jours qui suivent l'achat pour valider la garantie. 2. DigiTech s'engage, et seulement dans les limites du territoire des E. U., à ce que ce produit ne comporte aucun vice matériel et de fabrication lorsqu'il est utilisé dans des conditions normales de fonctionnement. 3. La responsabilité de DigiTech en application de la présente garantie est limitée à la réparation ou au remplacement du matériel qui présente un défaut, sous réserve que le produit soit renvoyé à DigiTech muni d'une Autorisation DE RETOUR D'ARTICLE, pièces et de la main d'œuvre comprises pour une période d'un an. Contactez DigiTech par téléphone pour obtenir le numéro d'autorisation de retour d'article. La société ne saurait être responsable des dommages survenant suite à l'utilisation du produit dans un circuit ou un sous-ensemble. 4. Le consommateur a la responsabilité de couvrir son achat. 5. DigiTech se réserve le droit d'apporter des modifications de conception, des rajouts ou des améliorations au produit sans encourir d'obligation de remplacement ou de modification des produits déjà fabriqués. 6. La garantie du produit offerte au consommateur est annulée si le boîtier est ouvert ou les composants sont modifiés autrement que par un technicien certifié par DigiTech ou, si le produit est utilisé avec des tensions d'alimentation autres que celles qui sont spécifiées par le fabricant. 7. La présente garantie remplace tout autre garantie, implicite ou express, et DigiTech n'autorise aucune personne à fournir une garantie ou endosser une responsabilité quelconque ayant rapport à la vente du produit. En aucun cas DigiTech ou son réseau de revendeurs ne saurait être responsable de dommages particuliers ou indirects, ou d'un delay dans l'exécution de ses obligations relevant de la présente garantie, qui serait le résultat de circonstances hors de son contrôle.
REMARQUE : Les informations représentées dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit peuvent s'avérer inactes en raison de modifications apportées au produit ou au système d'exploitation postérieurement à l'impression du mode d'emploi. Les informations représentées dans cette version du mode d'emploi annulent et remplacent les versions précédentes.
SémettreauCourant
Félicitations avec votre achat d'un RP250. À présent, vous êtes l'heureux propriétaire d'un processeur de modelage de guitare qui vous aidera dans votre créativité et vous permettra d'aller au-delà de vos limites. Equipé d'une puce audio DSP ordinaire, brevetée AudioDNA2® de DigiTech®, ce RP250 vous offre à portée de main une panoplie de sélection de son et effet. Vous pourrez apprécier la précision de chaque méthode et l'interaction dynamique dans chaque son lorsque vous aurez besoin très facilement un son ou un effet dans la bibliothèque de son ou d'effet. Ajouter un support USB pour l'enregistrement par ordinateur et une boîte à rythmes intégrée, et vous avez le RP250 qui poussera votre potentiel créé au-delà de l'imaginable.
Pièces incluses
Veillez à ce que tous les éléments suivants soient inclus avant de démarrer :
- RP250
- Un bloc d'alimentation PS0913B
- Carte de garantie
La plus grande attention a été prêtée lors de l'usinage de votre RP250. Toutes les pièces doivent être incluses et en parfaite condition opérationnelle. Contactez immédiatement l'usine lorsqu'une pièce est manquante. Laissez-nous vous aider à vous mettre au courant et répondre à vos besoins en complétant la carte de garantie ou enregistrez-vous en ligne sur www.digitech.com. Il s'agit de votre protection lorsqu'un problème apparait au RP250.
Avis de non-responsabilité : DigiTech, Lexicon, Whammy, YaYa, AutoYa, et Johnson Amplification sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun ne valident, et qui ne sont pas associées ou affiliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maintes fois utilisées afin d'identifier les produits dont les sons sont reproduits à la création de ce produit.
Mode de fonctionnement
Lorsque vous mettez le RP250 sous tension pour la première fois, il s'allumera sous la mode de fonctionnement. Le mode de fonctionnement fournit un accès à toutes les présélections du RP250 à l'aide de Contacteurs au pied vers le Bas et vers le Haut. Avec la Touche 1 vous pouvez sélectionner un son dans la bibliothèque de sons, avec la Touche 2 vous sélectionnez un effet dans la bibliothèque d'effets. La Touche 3 vous permet d'ajuster le niveau d'effet, et la Touche 4 vous permet de régler le volume.
Mode bypass
Les préseLECTIONs du RP250 peuvent être dérivées par un circuit de bypass analogue afin de produit un son de guitare clair et non-traité. Pour effectuer un bypass sur le RP250, appuyez simultanément les deux Contacteurs au pied. L'affichage lit BYPSS indiquant que la préselection a été dérivée. Appuyez soit le Contacteur au pied pour quitter le bypass et returner vers la première préselection de RP250 utilisée.

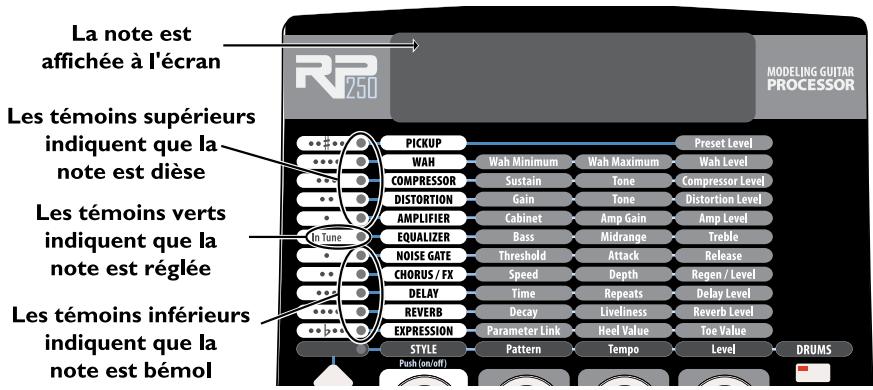

Mode tuner
L'accordeur du RP250 vous permet de régler ou de vérifier les réglages de votre guitare. Entrez dans le mode Tuner en appuyant et en gardant enfoncés les deux Contacteurs au pied simultanément. L'écran affiche brièvement TUNER indiquant que vous êtes dans le mode Tuner. Jouez une note sur votre guitare pour commencer le réglage (une harmonique à la 12ème frette fonctionne le mieux). L'écran indique la note. Les DEL Matrice indiquent si vous êtes dièse ou bémol. Les 5 témoins rouges supérieurs indiquent que la note est dièse et doit être réglée vers le bas.
Les 5 témoins rouges inférieures indiquent que la note est bémol et doit être réglée vers le haut. Les témoins verts au centre indiquent que la note est bien réglée. La sortie est mutée en mode Tuner. La pédale d'expression commande le volume de la guitare pendant l'exécution des accords. Quitter le mode Tuner en appuyant sur le contacteurs au pied.
Vous pouvez également changer les références de réglage dans le mode Tuner. Le paramétrage d'usine par défaut est A = 440 Hz (affiché comme R = 440). En tournant La Touche l vous pouvez sélectionner des accords alternatifs. Les accords alternatifs sont A = A b, A = G, et A = G b. La fenêtre de l'écran clignote brievement la référence d'accord actuelle.
Touche de la bibliothèque de son
À l'aide de cette touche, vous pouvez, dans le mode de fonctionnement, sélectionner une panoplie de son ampli par défaut basé sur le genre, allant du blues jusqu'au métal ou country. Dans les coulisses, le compresseur, la distorsion, l'amplificateur/modèle enceinte, et l'EQ ont été configurés pour créer un son spécifique rien qu'en effectuant un simple clic sur cette touche. Le son peut être affiné en éditant la préselection (voir Édition/Création des préselections sur la page 16). Des modifications effectuées entre les différentes bibliothèques de son par défaut n'affectent en aucun cas le chorus/FX, délambda ou réverbération, vous permettant d'expérimenter avec des styles d'ampli différents de façon rapide dans un contexte d'une chaine d'effet.
Touche de la bibliothèque d'effet
Dans le mode de fonctionnement, vous pouvez à l'aide de cette touche sélectionner une variété de chaînes de modèle amplificateur d'effet (Chorus, Chorus + Delay, Delay + Reverb, etc.). Le son peut être affiné en éditant la préselection (voir Édition/Création des préselections sur la page 16). Des modifications effectuées entre les bibliothèques d'effet par défaut n'affectent en aucun cas le compresseur, la distorsion, l'amplificateur/modèle enceinte et les paramètres EQ, vous permettant d'expérimenter avec différentes chaînes d'effet de façon rapide dans un contexte d'un son ampli actuel.
Touché du niveau d'effet
À l'aide de cette touche, vous pouvez, dans le mode de fonctionnement, modifier le niveau relatif des effets post-ampli (Chorus/FX, Delay, et Reverb). Ceci peut être considéré comme un mixage d'effet ou la rotation de la touche dans le sens des aiguilles d'une montre augmente le niveau des effets, et la rotation inverse réduit le niveau de ces effets.
Touche niveau principal
Cette touche commande le volume de toutes les présélections du RP250.
Éditeur/bibliothécaire x-edittm
Vous pouvez éditer votre RP250 à l'aide de votre ordinateur en utilisant l'Editeur/Bibliothécaire X-EditTM. Télécharger X-EditTM, les périphériques USB et la documentation à partir de www.digitech.com. Ouvrir le fichier "Readme" pour les instructions détaillées sur l'installation et l'emploi de ce logiciel.

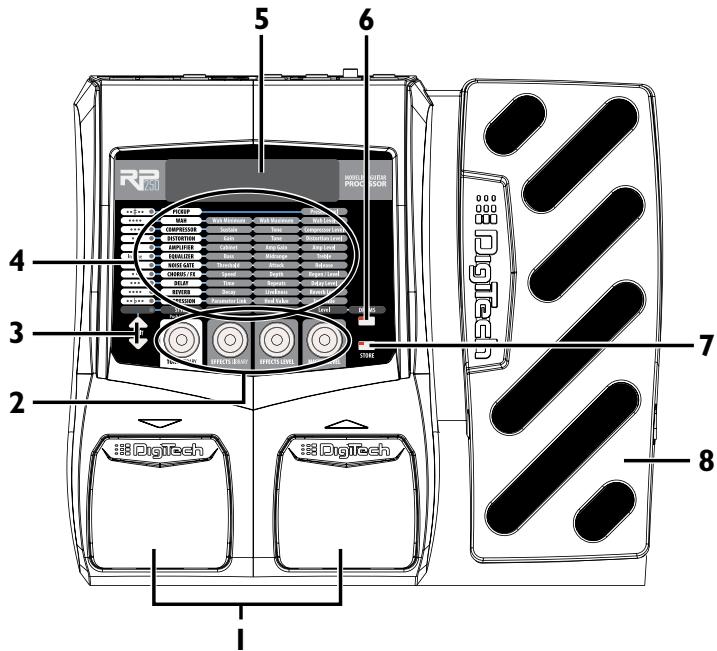

Présélections
Des présélections sont des emplacements nommés et numérotés de sons programmes résidents dans le RP250. L'appel des présélections se fait par les contacteurs au pied. Les effets actifs dans chaque présélection sont indiqués par un témoin DEL dans la matrice d'effet. Le RP250 est doté de 60 présélections d'utilisateur (1 à 60) et 60 présélections d'usine (61 à 120). Les présélections d'utilisateur sont des emplacements sur lesquels vous pouvez stocker vos créations. Il vous est impossible de stocker une modification quelconque à une présélection d'usine. À partir de l'usine, les 60 présélections d'utilisateur sont les copies exactes des 60 présélections d'usine. Ceci vous permet de créer vos propres présélections sans perdre le son doté dans le RP250.

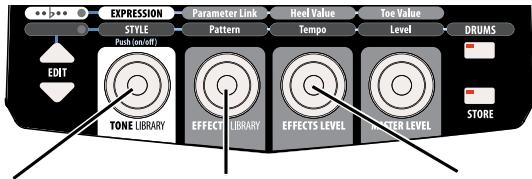

La touche de la bibliothèque de son, la touche de la bibliothèque d'effet et la touche du niveau d'effet vous facilitent la tâche à charger rapidement une préselection de son, d'effet et une chaine d'effet.
- Sélectionnez un son à l'aide de la touche de la bibliothèque de son
- Sélectionnez un effet ou une chaine d'effet à l'aide de la touche de la bibliothèque d'effet
- Régler le niveau d'effet à l'aide de la touche du niveau d'effet
Pour toute information sur le stockage des modifications aux préselections, voir page 17.
À l'aide de ces deux contacteurs au pied, vous pouvez sélectionner les présélections, accéder au Tuner, ou dériver le RP250. Le contacteur au pied à droite sélectionnera la présélection suivante, et le contacteur au pied à gauche sélectionnera la présélection précédente. En appuyant sur les deux contacteurs au pied en même temps, la présélection en cours sera dérivée. En appuyant et en gardant enfoncés les deux contacteurs au pied, vous donnerez accès au Tuner. Appuyer une seconde fois sur le contacteur au pied pour quitter le mode de Bypass ou Tuner.
2. Les touches i à 4
À l'aide de ces quatre touches, vous pouvez faire appel aux différentes fonctions, dépendant du mode actif en cours et si vous éditez quelque chose. Les fonctions sont les suivantes :
La touche de la bibliothèque de son (touché i)
I. Cette touche vous permet dans le mode de fonctionnement à sélectionner à partir d'une bibliothèque de préselections de son ampli. (Voir page 46 pour une liste des préselections de son ampli.) 2. En éditant une préselection, cette touche change le modèle ampli ou effet pour une ligne sélectionnée. 3. Lors d'une édition de ligne d'effet, appuyez cette touche pour tourner ou dériver cet effet. 4. Lorsque vous sélectionnez la ligne de boîte à rythmes, cette touche sélectionne le premier modulo de chaque style de modulo de rythmes (rock, blues, jazz, etc.).
La touche de la bibliothèque d'effet (touche 2)
I. Cette touche vous permet dans le mode de fonctionnement à sélectionner à partir d'une bibliothèque de préselections de configuration d'effet. (Voir page 47 pour une liste des préselections de configuration d'effet.) 2. Lorsque vous editedz une présélection, cette touche modifie le paramètre affché dans la colonne supérieure pour une ligne d'effet sélectionnée. 3. Lorsque vous avez choisi la ligne de la boîte à rythmes, cette touche sélectionne les différents modèles de rythmes disponibles.
- Lorsque vous avez besoin de la ligne d'expression, cette touche sélectionne le paramètre qui a été assigné à la pédale d'expression.
La touche du niveau d'effet (touche 3)
I. A l'aide de cette touche vous pouvez dans le mode de fonctionnement, modifier le niveau relatif des effets post-ampli (Chorus/FX, Delay, et Reverb). 2. Lorsque vous éditez une préselection, cette touche modifie le paramètre affiché dans la colonne supérieure pour une ligne d'effet sélectionnée. 3. Lorsque vous avez besoin de la ligne à rythmes, cette touche ajustera le rythme du playback de la boîte à rythmes. 4. Lorsque vous avez besoin de la ligne d'expression, cette touche sélectionne la valeur du talon pour la pédale d'expression.
La touche du volume (touche 4)
I. Vous pouvez dans le mode de fonctionnement et à l'aide de cette touche régler le volume du RP250. 2. Lorsque vous éditez une présélection, cette touche modifie le paramètre affiché dans la colonne supérieure pour une ligne d'effet sélectionnée. 3. Lorsque vous avez besoin de la ligne de la boite à rythmes, cette touche règle le niveau du playback de la boite aux rythmes. 4. Lorsque vous avez besoin de la ligne d'expression, cette touche sélectionne la valeur du bout pour la pédale d'expression.
3. Les touches d'édition
Ces touches parcourent la matrice et sélectionnent la ligne de paramètres à éditer. Appuyez sur une de ces touches pour parcourir les lignes d'effet, et retournez vers l'affichage du nom de la préselection. Pour plus d'information sur l'édition des préselections, voir page 16.
4. Matrice
La matrice fournit l'information sur la préselection en cours et les fonctions d'édition de paramètres. Dans le mode de fonctionnement, les témoins allumés côte gauche de la matrice fournissent une indication visuelle des effets utilisés pour la sélection d'une préselection en cours.
Lors de l'édition d'une préselection, les témoins indiquent la ligne d'effet actuellement sélectionnée pour l'édition. Dans le mode Tuner, les témoins indiquent si la note est dièse, bémol ou en accord.
5. L'affichage
L'affichage fournit une information pour des fonctions différentes sur le mode en cours. Dans la mode fonctionnement, l'affichage indiquera le nom et le nombre de la préselection choisis. Dans le mode d'édition, l'affichage indiquera le nom et la valeur du paramètre sélectionné pour régler. Dans le mode Tuner, l'affichage indiquera la note jouée.
6. La boîte à rythmes
La touche de la boîte à rythmes est utilisée pour couper et allumer la boîte à rythmes intégrée dans le RP250. Les témoins de la boîte à rythmes et le modèle de rythmes sélectionné s'allumeront en continu lorsque vous tournez la touche de la boîte à rythmes. Sélectionner la ligne de boîte à rythmes en utilisant les touches Edit et utilisez les Touches 1 à 4 pour changer le style, le modele, le tempo et le niveau de la boîte à rythmes. Pour de plus amples informations sur la boîte à rythmes et la liste de modele, voir page 37.
7. Mémoriser
La touche mémoriser est utilisée pour sauvegarder les éditions personnelles vers les préselections d'utilisateur. Pour plus d'information sur la mémorisation des présections, voir page 17.
8. Pédale d'expression
La pédale d'expression fournit une commande en temps réel du volume, Wah, ou le paramètre d'effet désigné du RP250. Pratiquement chaque paramètre est disponible pour la commande à la pédale d'expression. La pédale d'expression est dotée d'un interrupteur de selection V qui active ou désactive la fonction Wah lorsque vous mettez plus de pression par le bout du pied. Voir page 20 pour plus d'information sur les modèles Wah; la page 38-39 pour savoir comment régler la sensibilité de l'interrupteur de selection V et calibrer la pédale d'expression. Référez-vous aux pages 44 et 45 pour une liste de paramètres avec lesquelles vous pouvez faire le lien vers la pédale d'expression.

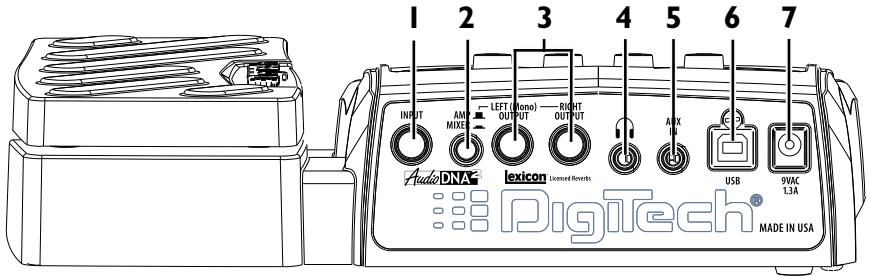

I. Entre
Connectez votre instrument à cette entrée de haute impédance TS.
2. Ampli/console de mixage
Cette touche vous permet d'optimiser les sorties du RP250 à utiliser lorsque vous y connectez un amplificateur ou un dispositif de mixage ou d'enregistrement de guitare. La compensation des haut-parleurs est active et les sorties sont optimisées pour une connexion à un dispositif de mixage, enregistrement ou casque, lorsque le paramètre est sur "Mixer" (la position "In"). Lorsque le paramètre est mis sur Amp (position "Out") les sorties sont optimisées lors d'une connexion en direct à l'entrée de l'amplificateur de la guitare.
3. Sorties gauches (mono) et droites
Connectez la sortie gauche (Mono) à l'entrée d'un simple amplificateur (ou entrée de mixage) pour une opération en mono. Connectez les sorties gauches et droites aux entrées de deux amplificateurs (ou 2 canaux de mixage) pour une opération en stéréo.
4. Écouteurs
Connectez une paire d'écouteurs stéreo à cette fiche 1/8". Pour une réponse de fréquence appropriée, l'interrupteur de l'amplificateur/mixage doit être positionné sur Mixer (position "In") lorsque vous utilisez les écouteurs.
Remarque : La sortie des écouteurs peut avoir un signal soit en mono soit en stéreo, dépendant des sorties 1/4". Si aucune sortie 1/4" n'est connectée, la sortie des écouteurs sera en stéreo. Si un cable est connecté à la sortie 1/4" gauche (Mono) uniquement, la sortie des écouteurs sera en mono.
5. Aux instructions
Connectez la sortie des écouteurs d'un MP ou un lecteur CD en utilisant le câble 1/8" stéréo à cette fiche stéréo 1/8" afin de pouvoir répéter en utilisant votre matériel préenregistré favori. Réglez le niveau de sortie de votre périphérique de playback et utilisez la touche Master Level du RP250 pour un volume équilibré approprié.
6. Port USB
Le port USB sert à connecter le RP250 à un ordinateur et à comme objectifs : (1) télécharger le logiciel Editeur/Bibliothécaire X-Edit™ et (2) la lecture audio en transit. La lecture audio en transit est limitée à 2 canaux 'up' et 2 canaux 'down' à partir de l'ordinateur à 44.1 kHz, 16 bit et 24 bit. Un panneau parallèle dans l'éditeur/bibliothécaire commande le mixage direct ou en playback à l'aide d'un logiciel d'enregistrement auquel le RP250 est connecté.
Remarque : Vous pouvez télécharger le logiciel Editeur/Bibliothécaire X-Edit et les périphériques USB à partir de www.digitech.com.
7. Entrée d'alimentation
Connectez uniquement l'alimentation fournie PS0913B Digitech à cette fiche.
Assurer les connexions
Plusieurs options différentes de connexion sont disponibles avec le RP250. Avant de connecter le RP250, veillez à ce que l'alimentation vers l'amplificateur et le RP250 est débranchée. Il y a un interrupteur d'alimentation sur le RP250. Pour mettre le RP250 hors ou sous tension, connectez ou déconnectez le bloc d'alimentation fourni PS0913B de la fiche d'entrée.

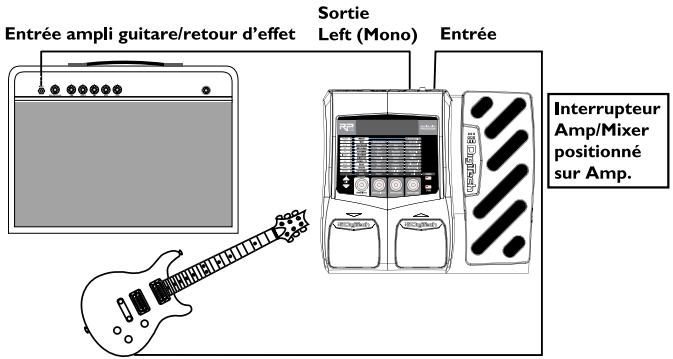

Fonction mono - amplificateur
Connectez votre guitare à l'entrée du RP250. Connectez un câble d'instrument mono de la sortie Left (Mono) du RP250 vers l'entrée de l'instrument ou l'effet de retour de votre amplificateur.
Positionnez l'interrupteur Amp/Mixer sur Amp.
REMARQUE: Lorsque vous utilisez un ampli guitare, il faut moins connecter la guitare à l'entrée du RP250 et la sortie du RP250 au retour de l'effet de l'amplificateur.
Fonction stéréo
Connectez la guitare à l'entrée du RP250 pour obtenir une fonction stéréo. Connectez un cable sur la sortie Left (Mono) du RP250 et un autre sur la sortie Right. Connectez un cable à l'entrée d'un amplificateur, canal ou mixage, ou ampli alimentation. Connectez un second cable à un second amplificateur, un second canal ou mixage ou ampli alimentation. Si vous connectez à une console de mixage, installer les commandes pan des canaux de mixage gauche et droite afin d'obtenir une séparation stéréo. Si vous connectez à un mixage, positionnez l'interrupteur Amp/Mixer sur Mixer. Si vous connectez à deux amplificateurs, positionnez l'interrupteur Amp/Mixer sur Amp.
Le paramétrage stéréo ampli
Entrée ampli guitare/retour d'effet
REMARQUE: Lorsque vous utilisez un ampli guitare, il faut mystérieusement connecter la guitare à l'entrée du RP250 et la sortie du RP250 au retour de l'effet de l'amplificateur.

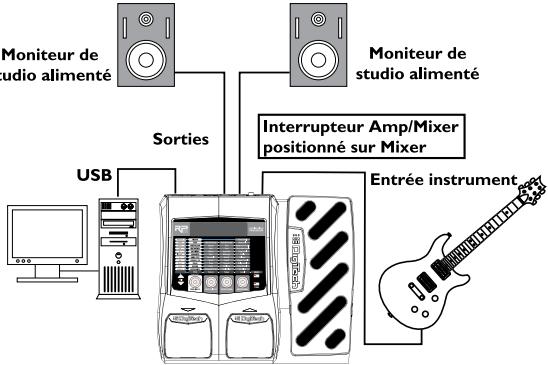

Le paramétrage mixage stéréo
Le paramétrage d'enregistrement d'ordinateur
Mettre sous tension
Avant de mettre sous tension un dispositif quelconque, régalez vos ampli(s) à un ton net et régalez les commandes de son vers une réponse EQ bémol (sur la plupart des amps, il s'agit de 0 ou 5 sur les commandes de son). Ensuite, suivez les étapes suivantes:
I. Mettez le volume ampli complètement vers le bas. 2. Connectez la fiche de l'alimentation PS0913B à l'arrière du RP250. 3. Connectez l'autre bout de l'alimentation PS0913B vers une sortie de courant alternatif. Tournez la touche Master Level (la Touche 4) du RP250 complètement vers le bas, sur "0". 4. Branchez l'ampli et ajustez le volume à un niveau normal. 5. Augmentez le volume du RP250 graduellement pour obtenir le volume souhaité.
- Augmentez le volume de l'ampli. I. Eteignez le volume de l'ampli.
2. Connectez le PS0913B à la fiche d'alimentation
- Connectez le PS0913B vers une sortie de courant alternatif et mettre le volume sur "0".
- Mettez le volume du RP250 au volume d'écoute souhaité.
Édition/creation de présélections
Le RP250 est donc pour rendre l'édition et la création des présélections facile et intuitive. Lorsque vous créez votre propre son, il est impératif de commencer avec une présélection existante. Notez que la présélection avec laquelle vous débutez ne doit pas nécessairement se trouver dans l'emplacement de mémoire que vous avez indiqué, puisque vous pouvez la stocker dans n'importe quel emplacement de présélections d'utilisateur pendant la procédure de mémoire.
La manière la plus facile à commencer est d'utiliser les touches Tone Library et Effects Library. La touche Tone Library vous permet de sélectionner à partir d'une variété de sons préprogrammés ampli ousons de distorsion (voir page 46) basée sur différents styles de musique. La touche Éffects Library vous permettra ensuite de sélectionner à partir d'une palette de chaînes d'effet (voir page 47), allant de simples délais à des signaux complets de modulation multi-effet, délai et réverbération. Utilisez cette touche de Effects Level afin d'augmenter ou de réduire très facilement les niveaux de chœur/FX, délai et réverbération, si nécessaire ou souhaité. En utilisant ces trois commandes vous devriez pouvoir obtenir le son que vous cherchez. Ensemble, vous pouvez à partir de là, utiliser les touches Edit pour naviguer à travers des effets individuels pour émettre un accord affiné.
Pour éditer et créer une préselection :
I. Utilisez les Contacteurs au pied pour sélectionner la présélection que vous pouvez éditer. 2. Si vous trouvez une préselection de votre choix, vous pouvez commencer à éditer les paramètres d'effet en appuyant les touches Edit vers le bas/haut et en sélectionnant la ligne d'effet que vous pouvez éditer. 3. Si vous voulez essayer autre chose à partir des préselections existantes, utilisez les touches Tone Library, Effects Library et Effects Level pour obtenir le son que vous souhaitez. 4. Appuyez sur les touches Edit vers le bas/haut pour commencer la sélection d'une ligne d'effet individuelle et afin d'en éditer les paramètres. 5. Pour effectuer un bypass ou activer une ligne d'effet, appuyez sur la touche Tone Library. 6. Utilisez les touches 2 à 4 pour modifier le paramétrage des effets.
Le témoin Store s'allume à chaque fois qu'une valeur mémorisée d'une préselection est modifiée. Ceci signifie qu'il est nécessaire de mémoriser les modifications. Modifier les présections ou chaque mise hors tension avant la mémorisation d'une modification quelconque, efface toute modification effectuée et le RP250 se réinitialisera aux valeurs enregistrées précédemment.
Mémoriser/copier/nommer une préselection
Dès que la préselection a été modifiée, vous pouvez enregistrer les paramètres sur l'un des 60 emplacements de préselection d'utilisateur (préselection de 1 à 60). Les étapes suivantes décrivent la méthode pour la mémorisation de modification d'une préselection ou la copie d'une préselection vers un autre emplacement :
I. Appuyez une fois sur la touche Store. Le témoin DEL Store s'allume et le premier caractère dans l'affichage clignote, indiquant que vous pouvez nommer votre création personnelle. 2. Utilisez la Touche I pour sélectionner un caractère alphanumérique et la Touche 2 pour sélectionner le caractère suivant.
2. Utilisez les touches pour nommer la préselection
I. Appuyez sur Store.
Les caractères dans l'affichage clignotent individuellement
- Dès que le nom souhaité est affiché, appuyez une seconde fois sur la touche Store pour entrer à l'étape suivante de la mémorisation. L'affichage clignote.
- Sélectionnez l'emplacement de la préselection d'utilisateur où vous pouvez faire résider votre nouveau son, en utilisant les contacteurs au pied vers le bas/haut. L'affichage alterne entre l'indication du nom de la préselection et le numéro de la préselection d'utilisateur à écraser.
3. Appuyez à nouveau sur Store, le numéro de la préselection clignote.
4. Sélectionnez la destination avec les pédales.
5. Appuyez à nouveau sur la touche Store pour enregistrer les modifications.
La procédure pour copier une préselection vers un autre emplacement de sélection se déroule de la même façon. Utilisez les contacteurs au pied afin de sélectionner la préselection que vous pouvez copier, ensuite suivez les étapes de 1 à 4 pour enregistrer une préselection comme décrit ci-dessus. Appuyez sur les touches Edit à n'importe quel moment pour quitter la procédure d'enregistrement.

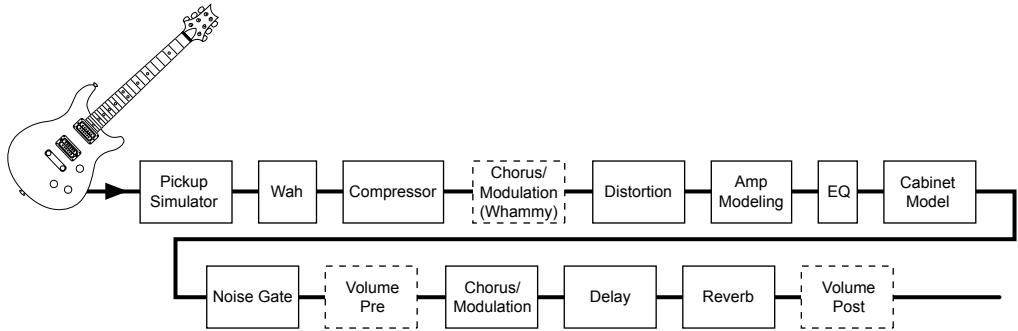

Volet 3 - modèles et paramètres
Le RP250 peut être considéré comme plusieurs amplificateurs "virtuels" et individuels, des pédales d'effet de haute technologie dans un unique ensemble programmable. Avec les pédales d'effet et leur façon de connexion affectent le son complètement. Les modèles d'ampli et d'effet ont été mis en place par le RP250 dans un ordre bien précis afin d'optimiser les résultats. Le tableau suivant vous indique l'ordre dans lequel ils sont connectés.
Définition de modèle
Chaque modèle d'ampli et d'effet dans le RP250 peut être programmé afin de répondre au désir et à l'application personnelle. Comprendre comment ces éléments altèrent le son, et comment chaque paramètre influence l'effet, vous aidera à obtenir le son dont vous cherchez. L'aperçu suivant sur les effets du RP250 vous fournit les grandes lignes sur la fonction des effets et des paramètres.
Le Pickup Simulator fournit un son éclaté d'un capteur de rumeur activée vers une guitare avec des capteurs à bobine unique, ou un son clair, crispé d'un capteur à bobine unique vers une guitare avec une rumeur activée. Ceci vous donne le meilleur des deux sans devoir changer les guitares pendant une performance.
Pickup Model - la Touche 1 sélectionne le modèle à simuler. Les valeurs comprisent : SC; HB (donne un son chaud d'une rumeur activée avec un capteur à bobine unique), et HB; SC (donne une rumeur activée, l'unique son d'une bobine unique). Appuyez sur cette touche pour activer ou désactiver le modèle de Pickup.
Preset Level - la Touche 4 règle le niveau de la préselection.
Wah est un effet commandé par la pédale d'expression faisant du son de la guitare comme si celle-ci disait "Wah".
Wah Model - la Touche 1 sélectionne un modèle Wah. Les valeurs comprennent : FULRNG (Full range Wah de DigiTech® parcourt l'entière spectre de fréquence audible), CRYWAH (Cry Wah est un son traditionnel de Wah), et CLYBE (basé sur un Wah de Vox® Clyde McCoy™). Appuyez cette touche pour activer ou désactiver les modèles Wah.
Wah Minimum - la Touche 2 règle la pédale Wah à un min
Wah Maximum - la Touche 3 règle la pédale Wah à un max
Wah Level - la Touche 4 règle le niveau Wah. Plages à partir de 0 dB jusqu'à +12 dB.
Compresseur
Un compresseur est utilisé pour augmenter la prolongation, renforcer les guitares et prévenir le signal à couper l'entrée d'autres effets. Il installe un maximum de limite pour la puissance d'un signal.
Comp Model - la Touche 1 sélectionne un ou deux modèles de compresseur : BIGCMP (DigiTech® Compresseur) ou CSCOMP (basé sur un compresseur/prolongateur de Boss® CS-2). Appuyez sur cette touche pour activer ou désactiver les modèles de compresseur.
Sustain - la Touche 2 règle le niveau de sustain. Plages de ① jusqu'à 99.
Tone/Attack - la Touche 3 règle le son pour un compresseur DigiTech, ou prolongation d'un Boss CS-2. Plages de ① jusqu'à 99.
Compressor Level - la Touche 4 règle le niveau à partir du compresseur. Plages de jusqu'à 99.
Attack (X-Edit™ uniquement pour DigiComp) - la Touche 4 règle le temps nécessaire au compresseur à répondre au signal dépassant le seuil. Plages de 0 jusqu'à 99.
Distorsion
Il s'agit des modèles de son du RP250 de 13 distorsions populaires de pédales d'effet, chacune peut être activée ou modifiée.
Distortion Model - la Touche I sélectionne l'un des 13 modèles de distorsion. Appuyez sur cette touche pour activer ou désactiver les modèles de distorsion.
SCREAM - Basé sur un Ibanez® TS-9
- Basé sur un Ibanez TS-808 Tube Screamer
IIRIV - Basé sur un Guyatone® Overdrive OD-2
10250 - Basé sur un DOD® 250 Overdrive/Preamp
ROJENT - Base sur un Pro Co RATTM
MXDIST - Base sur un MXR® Distortion +
BSBIST - Basé sur un Boss® DS-1™ Distortion
FUZZ - Basé sur un Arbiter® Fuzz Face™
BIG PI - Basé sur un Electro-Harmonix® Big Muff Pi®
DigiTech and DOD sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun cas avertissent, et qui ne sont pas associées ou associées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maintes fois utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
Les touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de distorsion :
| Modèle
Dist. | Touche 2
(Gain) | Touche 3
(Son) | Touche 4
(Niveau) | P4
(unequément
X-Edit™) | P5
(unequément
X-Edit) | P6
(unequément
X-Edit) |
| SCREAM | Drive | Tone | Level | -- | -- | -- |
| 808 | Overdrive | Tone | Level | -- | -- | -- |
| OBRIV | Drive | -- | Level | -- | -- | -- |
| JO250 | Gain | -- | Level | -- | -- | -- |
| ROJENT | Distortion | Filter | Level | -- | -- | -- |
| MX BIST | Distortion | -- | Output | -- | -- | -- |
| BS BIST | Gain | Tone | Level | -- | -- | -- |
| GRUNGE | Grunge | Face | Loud | Butt | -- | -- |
| ZONE | Gain | Mid Level | Level | Low | Mid Freq | High |
| DEATH | Mid | Low | Level | High | -- | -- |
| GONKLT | Gunk
(Dist Gain) | Smear
(Ring Mod
Level) | Suck
(Dist
Level) | Heave
(Output Lvl) | -- | -- |
| FUZZ | Gain | -- | Level | -- | -- | -- |
| BIG PI | Gain | Tone | Level | -- | -- | -- |
Amplificateur
Amp Modeling est une technologie appliquant le son de différents amplificateurs modernes populaires et millésimes. Le modelage ampli comprend également une simulation de guitare acoustique.
Amp Model - la Touche I sélectionne un modèle ampli hors des modèles classiques, modernes et DigiTech. Appuyez cette touche pour activer ou désactiver le modelage d'ampli et enceinte. Veuillez noter lorsque vous sélectionnez un modele Ampli, le modele d'enceinte
par défaut est automatiquement sélectionné. Néanmoins, vous pouvez modifier le modèle d'enceinte après avoir sélectionné le modèle ampli.
57LUX - Basé sur un '57 Fender® Tweed Deluxe
57CHMP - Basé sur un '57 Fender Tweed Champ®
59IMAN - Base sur un '59 Fender Tweed Bassman®
ESTWIN - Base sur un '65 Fender Blackface Twin Reverb®
65ILxR - Base sur un '65 Fender Blackface Deluxe Reverb
69PLEX - Base sur un '68 Marshall® 100 Watt Super Lead (plexi)
77M5TR - Basé sur un '77 Marshall Master Volume
BUCM- Basé sur un '83 Marshall JCM800
900JCM - Basé sur un '93 Marshall JCM900
VXACIS-Basé sur un '62 Vox® AC15
TOPBST - Basé sur un '63 Vox AC30 Top Boost
HWINTAG - Basé sur un '69 Hiwatt® Custom 100 DR103
RECTFR - Base sur un 01 Mesa Boogie Dual Rectifier
MATCH - Base sur un '96 Matchless™ HC30
BIGSLO - DigiTech® Solo
BIGMTL - DigiTech Metal
ACIRE - Acoustique cuirassé
BIRECT - Pas de modèle ampli
DigiTech sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun cas avisent, et qui ne sont pas associées ou affiliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maintes fois utilisées afin d'identifier les produits dont les images sont reproduites à la création de ce produit.
Enceinte - la Touche 2 sélectionne le modèle de haut-parleur d'enceinte.
CHMP18 - Base sur un 1x8 '57 Fender® Tweed Champ®
ILx112 - Base sur un 1x12'57 Fender Tweed Deluxe®
TWN212 - Base sur un 2x12'65 Fender Blackface Twin Reverb®
BRT212 - Base sur un 2x12 '63 Vox® AC30 Top Boost avec Jensen® Blue Backs
BMN41 - Base sur un 4x10 '59 Fender Tweed Bassman®
CL5412 - Base sur un 4x12 Marshall® 1969 Straight avec Celestion® G12-T70
GRN412 - Base sur un 4x12 Marshall 1969 Slant avec Celestion 25W Greenbacks
V76412 - Base sur un 4x12 Johnson® Straight avec Celestion Vintage 30's
BIGSL0 - 4x12 DigiTech® Solo
DIRECT - Pas de module d'enceinte
DigiTech and Johnson Amplification sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun cas avalisent, et qui ne sont pas associées ou affiliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maintes fois utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
Amp Gain - la Touche 3 règle le gain (distorsion) pour le modèle ampli sélectionné (non disponible pour l'acoustique). Le paramètre gain se classe de jusqu'à 99.
Amp Level - la Touche 4 règle le niveau (volume) du modèle ampli sélectionné. Le paramètre de niveau se classe de jusqu'à
L'Equalization est un outil extrêmement utile employé pour la sculpture ultérieure de la réponse tonale du signal de votre guitare. L'EQ dans le RP250 est identique aux touches de son sur un amplificateur. Tous les paramètres EQ se classent de -12 dB jusqu'à + 12 dB.
EQ Model - la Touche 1 sélectionne entre 4 modes EQ différents, chacun avec un centre de fréquence différent pour les Moyens et Aigus. Appuyant cette touche active ou désactive l'EQ.
Bass - la Touche 2 règle le volume du niveau bas de fin de course (basses).
Mid - la Touche 3 règle le volume du niveau moyen.
Mid Freq (uniquement X-Edit™) - Ce paramètre sélectionne la fréquence qui règle le paramètre Mid. La plage se trouve entre les 300 Hz et 5000 Hz.
Treb - La touche 4 règle le volume du niveau haut de fin de course (aigus).
Treb Freq (uniquement X-Edit) - Ce paramètre sélectionne la fréquence qui règle le paramètre des aigus. La plage se trouve entre les 500 Hz et 8000 Hz.
Un Noise Gate est conçu pour éliminer le bruit lorsque vous ne jouez pas ou pour fournir un effet d'augmentation de volume automatique.
Gate Model - la Touche I sélectionne entre le circuit antiparasite DigiTech ou l'effet d'augmentation de volume. Les valeurs comptennent : GATE (sélectionne le circuit antiparasite) et SWELL (sélectionne l'effet d'augmentation de volume). Appuyez cette touche pour activer ou désactiver le circuit antiparasite.
Threshold/Swell Sensitivity - la Touche 2 configure la puissance du signal (Threshold) nécessaire pour ouvrir ou fermer le Noise Gate, ou la Swell Sensitivity pour l'augmentation
automatique. Les deux paramètres se trouvent entre 1 (ouvre facilement/haute sensibilité) et 99 (nécessite des signaux assez puissants pour ouvrir/haute sensibilité).
Attack Time - la Touche 3 configure le délai de prolongation. Se classe entre (délai de prolongation plus court) et (délai de prolongation plus long).
Release - la Touche 4 configure le paramètre de libération. Plages de 0 jusqu'à 99.
Attenuation (uniquement X-EditTM) - la Touche 5 configure le paramètre d'atténuation. Plages de 0 jusqu'à 99.
Chorus/fx
La ligne Chorus/FX du RP250 est une module multifonction, vous permettant à sélectionner les modèles d'effet tels que Chorus, Flanger, Phaser, Tremolo, Panner, Vibrato, Rotary Speaker, YaYa™, AutoYa™, SynthTalk™, Envelope Filter (auto wah), Detune, Pitch Shift, et Whammy™. Lorsque la ligne Chorus/FX est sélectionnée, la Touche I est utilisée pour choisir le modèle d'effet. Appuyez sur cette touche pour activer ou désactiver les modèles Wah. Seulement un des effets appartenant à cette ligne peut être utilisé à la fois. Après avoir sélectionné le type d'effet dans ce modèle, les Touches 2 à 4 peuvent être utilisées pour régler les paramètres individuels associés à cet effet. La liste suivante décrit chaque modèle d'effet et ses paramètres en détail :
CHORUS (CHORUS)
Un chœur ajoute un court délai à suive signal. Le signal avec un délai est modulé dans et hors d'une sonorité et ensuite un mixed retour avec un signal original afin de créer un son plus écais. Le RP250 comprend les modèles d'effet de chœur suivants : CE CHS (basé sur le classic Boss® CE-2 Chorus), CHORUS (Dual Chorus de DigiTech®), et MCHORS (Multi Chorus® de DigiTech®).
Speed - la Touche 2 règle le taux (vitesse) de la modulation. Plages de ½ jusqu'à
Depth - la Touche 3 règle l'intensité de la modulation. Plages de ½ jusqu'à 99.
Level - la Touche 4 vérifie le niveau de l'effet (Modèle Chorus de DigiTech uniquement). Plages de 0 jusqu'à 99.
Waveform (uniquement X-Edit™ pour les modèles Chorus de DigiTech) - sélectionne une forme d'onde : TRIANG, SINE, ou SQUARE.
Flanger (FLANGE)
Flanger utilise le même principe que le Chorus mais à un temps de retard plus court et il ajoute une régénération (ou répétitions) au retard modulant. Ceci génère un mouvement de balayage ascendant et descendant par rapport à l'effet. Le RP250 comprend les modèles d'effet Flanger suivants : FLNGR (the DigiTech Flanger), et MXFLGR (basé sur un MXR® Flanger).
Les Touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de flanger :
| Modèle flanger | Touche 2 (Vitesse) | Touche 3 (Intensité) | Touche 4 (Régénération) | P5 (uniquement X-Edit™) | P6 (uniquement X-Edit™) |
| FLARGR | Speed | Depth | Regen | Waveform | Level |
| MXFLGR | Speed | Width | Regen | Manual | -- |
PHASER (PHASER)
Un phaser partage le signal entrant et modifie ensuite la phase du signal. Il prend le signal dans et hors de la phase et le mélange de nouveau avec le signal original. Au fur et à mesure que les phases changent, les différentes fréquences sont annulées, ce qui résultat en une ASFerte de son distordu.
Les Touches 2, 3 et 4 ont les fonctions suivantes pour les deux modèles de distorsion :
Speed - la Touche 2 règle le taux (vitesse) de la modulation. Plages de 2 jusqu'à 99.
Depth - la Touche 3 règle l'intensité de la modulation. Plages de 2 jusqu'à 99.
Regénération - la Touche 4 règle la régénération de l'effet. Plages de 2 jusqu'à 99.
Waveform (uniquement X-EditTM) - Sélectionne une forme d'onde : TRIANG, SINE, ou SQUIRE.
Level (uniquement X-Edit) - contrôle le niveau de l'effet. Plages de jusqu'à 99.
Tremolo (TRMOLO)
Un effet Tremolo module le volume d'un signal à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) à laquelle le volume module. Plages de ② jusqu'à 99.
Depth - la Touche 3 règle l'intensité à laquelle le volume module. Plages de ② jusqu'à 99.
Waveform - la Touche 4 sélectionne une forme d'onde : TRIANG, SINE, ou SQUARE.
PANNER (PANNER)
Un Auto Panner module le son de gauche à droite à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) à laquelle le signal fait un panoramique d'un côté à l'autre. Plages de 1 jusqu'à 99.
Depth - la Touche 3 règle l'intensité à laquelle le pan change. Plages de ① jusqu'à 99.
Waveform - la Touche 4 sélectionne une forme d'onde : TRIANG, SINE, ou SQUARE.
Vibropan (VIBPAN)
Un effet vibrato module le ton d'un signal entrant à une vitesse égale. Il prendra le signal entier doucement dans et hors du ton à une allure constante. Le VibroPan comprend également un panner automatique avec un effet vibrato qui crée un son riche de chorus.
Speed - la Touche 2 règle la vitesse à laquelle le signal est modulé.
Depth - la Touche 3 règle le volume du ton modifié.
Vibrato/Pan - la Touche 4 règle la quantité de panning intégré dans un effet vibrato. Lorsque la commande du niveau est positionnée sur "0", un effet de vibrato standard est produit. Lorsque vous augmentez le niveau, la différence de phase du signal vibrato envoyé vers les deux canaux change jusqu'à ce qu'une imagerie stéréo complète soit obtenue à "99".
Waveform (uniquement X-EditTM) - Sélectionne une forme d'onde : TRIANG, SINE, ou SQUARE.
Vibrato (IIBRAT)
Un effet vibrato module le ton du signal entrant à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) à laquelle le son module. Plages de jusqu'à 99.
Depth - la Touche 3 règle l'intensité à laquelle le son module. Plages de jusqu'à 93.
Rotary Speaker est une émulation d'un dispositif qui comprend une trompe faconnée par repoussage et un rotor (haut-parleurs des graves). La rotation de ces deux haut-parleurs offre une combinaison intéressante de son en produisant de deux côtés un effet panoramique, enrichi d'un petit changement de ton à la vitesse du son arrivant et s'éloignant de l'auditeur.
Speed - la Touche 2 règle le taux (vitesse) des haut-parleurs façonnés au repoussage.
Plages de jusqu'à 93.
Intensity - la Touche 3 règle l'intensité de l'effet. Plages de ½ jusqu'à 99.
Doppler - la Touche 4 commande l'effet Pitch Shift qui est la vitesse entre les emplacements de la trompe et du rotor. Plages de ¼ jusqu'à 99.
Crossover (uniquement X-EditTM) - sélectionne la fréquence de croisement entre la trompe et le rotor. Les plages à partir de 200 Hz jusqu'à 1600 Hz.
YayaTM (YRYR)
Le YaYa est un effet exclusif aux produits DigiTech. Comme l'AutoYa™, il combine les caractéristiques d'un wah et d'un flanger en offrant un type unique de boîte de dialogue d'effet, mais il est contrôlé par la pédale d'expression.
Pédal - la Touche 2 règle la position de la pédale Ya. Plages de ½ jusqu'à 99.
Intensity - la Touche 3 règle l'intensité de l'effet YaYa. Plages de 2 jusqu'à 99.
Range - la Touche 4 règle la qualité gutturale de l'effet YaYa. Plages de jusqu'à 49.
AutoYaTM (RATOYR)
Un AutoYa combine les caractéristiques d'un wah et d'un flanger en créant un son presque comme une voyelle humaine, comme si la guitare était en train de dire "Yah". L'AutoYa™ offre automatiquement cette animation en modulant le son à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) du AutoYa. Plages de ½ jusqu'à 99.
Intensité - la Touche 3 règle l'intensité de l'effet AutoYa. Plages de jusqu'à 99.
Range - la Touche 4 règle la qualité gutturale de l'effet AutoYa. Plages de jusqu'à 43
Le filtré Envelope est un effet wah dynamique qui altere votre son basé sur la puissance avec laquelle vous jouez.
Sensitivity - la Touche 2 règle la sensibilité ou le signal entrant nécessaire pour provoquer cet effet wah. Plages de jusqu'à 93.
Range - la Touche 3 contrôle la plage (range) de l'effet envelope. Plages de jusqu'à 93.
Le filtre Step est comme un effet "wah ordinaire" avec une forme d'onde square.
Speed - la Touche 2 règle le taux (vitesse) de l'effet wah. Plages de ½ jusqu'à 93.
Intensity - la Touche 3 règle l'intensité de l'effet wah. Plages de jusqu'à 99.
Un detuner produit une copie de votre signal entrant, extrait doucement le signal copié de l'accord à partir de l'original, et mélange les deux signaux ensemble. Le résultat est un type de doublage d'effet un peu comme si deux guitares étaient en train de jouer en même temps.
Shift Amount - la Touche 2 règle la quantité de désaccord appliqué sur un ton copié de signal. Plages de -^ jusqu'à ^ cents.
Level - la Touche 4 contrôle le mélange de la note detune. Plages de -99 jusqu'à 99.
PITCH Shift (PITCH)
Un Pitch Shifter copie le signal entrant, puis transpose le son de la note copiée en une note différente. La note transposée est ensuite mélangée de nouveau avec le signal original, produit un son un peu comme si deux guitares étaient en train de jouer des notes parallèles.
Shift Amount - la Touche 2 sélectionne la commande shift du ton dans les intervalles de demi-ton. Les plages sont de -^44 (2 octaves en-dessous) jusqu'à ^44 (2 octaves au-dessus).
Mix - la Touche 4 commande le niveau de mélange du ton shift. Plages de jusqu'à 99.
Le changement intelligent de tonalité (IPS) fait une copie du signal entrant, le change ensuite dans un ton d'une note transposée à un intervalle diatoniquement correct et spécifique par le paramètre quantité. Un IPS affine ou affaiblit le son modifié afin de garder un intervalle bien spécifique dans la clé sélectionnée et en crée une vraie harmonie.
Shift - la Touche 2 sélectionne la quantité ou l'intervalle d'harmonie pour un IPS. Les choix d'intervalle comprennent :
| OCT | IN | (octave vers le bas) | 2NⅡ | UP | (une seconde vers le haut) |
| 7TH | IN | (un septieme vers le bas) | 3RⅡ | UP | (une pierce vers le haut) |
| 6TH | IN | (une sixte vers le bas) | 4TH | UP | (une quarte vers le haut) |
| 5TH | IN | (une quinte vers le bas) | 5TH | UP | (une quinte vers le haut) |
| 4TH | IN | (une quarte vers le bas) | 6TH | UP | (une sixte vers le haut) |
| 3RD | IN | (une pierce vers le bas) | 7TH | UP | (un septieme vers le haut) |
| 2ND | IN | (une seconde vers le bas) | OCT | UP | (une octave vers le haut) |
Key - la Touche 3 sélectionne la note musicale utilisée par l'IPS. Les choix de note se classent à partir de la note E (K^E ) jusqu'à la note Eb (K^E ).
Scale - la Touche 4 sélectionne l'échelle utilisée par l'IPS. Les choix d'échelle complconnent : Majeur (MAUOR), Mineur (MINOR), Dorian (DORIAN), Mixolydian (MIXLYI), Lydian (LYIAN), et Mineur Harmonique (HMINOR).
Level (uniquement X-EditTM) - règle le niveau IPS (IPSLV L) de tous les effets d'un ton altéré dans ce module. Plages de 0 jusqu'à 99.
Digitech WHAMMY™ (WHAMMY)
Le DigiTech Whammy™ est un effet qui utilise la pédale d'expression pour courber le ton du signal entrant, ou pour ajouter une harmonique variable avec le signal original. Selon qu'on rougeo la pédale, la fréquence de la note monte ou descend. Quand le DigiTech Whammy est sélectionné, il est automatiquement placé avant la modélisation de l'ampli comme présenté dans le schéma de principe (voir page 19).
Shift Amount - la Touche 2 Sélectionne l'intervalle et la courbe du ton. Les suivants:
| WhammyTM (aucun Dry Signal) | Courbes des harmoniques (Dry Signal ajouté) |
| OCT UP | (1 octave au-dessus) | M3 M3 | (une pierce mineure à une pierce majeure) |
| 20CTUP | (2 octaves au-dessus) | 2N JM3 | (une seconde au-dessus vers une pierce majeure haute) |
| 2ND IN | (unue seconde bas) | | |
| RV 2ND IN | (action de pédale renversée d'une seconde bas) | 3R4TH | (une pierce haute vers une quarte haute) |
| | 4THSTH | (une quarte haute vers une quinte haute) |
| 4TH IN | (unue quarte bas) | 5THOCT | (une quinte haute vers une octave haute) |
| OCT IN | (unue octave bas) | HOCTUP | (une octave haute) |
| 20CTIN | (2 octaves bas) | HOCTIN | (une octave bas) |
| BIVE BM | (Dive Bomb) | OCTU B | (une octave haute vers une octave bas) |
Pedal Position - la Touche 3 pourrait une commande manuelle de l'emplacement de la pédale Whammy. Plages de jusqu'à 99.
Mix - la Touche 4 règle le mélange Whammy. Plages de 2 jusqu'à 99.
Le retard enregistre une partie du signal entrant et le rejoue quelques temps après. Le segment enregistré ne peut être rejoué qu'une seule fois, plusieurs fois ou infiniment.
Delay Model - la Touche I sélectionne une des 5 modèles de retard. Les valeurs comptennent : RL G B L Y (DigiTech® Analog Delay), B I G B L Y (DigiTech Digital Delay), M O D B L Y (DigiTech Modulated Delay), P N G B L Y (DigiTech Pong Delay), et T A P B L Y (DigiTech Tape Delay). Appuyez cette touche pour activer ou désactiver les modèles de retard.
Les touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de retard :
| Modèle de retard | Touche 2 (Temps) | Touche 3 (Répétitions) | Touche 4 (Niveau) | P4 (uniquement X-EditTM) | P5 (uniquement X-Edit) |
| ALGDLY | Time | Repeats | Delay Level | -- | -- |
| DIGDLY | Time | Repeats | Level | Duck Thresh | Duck Level |
| MODDLY | Time | Repeats | Delay Level | Depth | -- |
| PNGDLY | Time | Repeats | Delay Level | Duck Thresh | Duck Level |
| TAPDLY | Time | Repeats | Level | Wow | Flutter |
La réverbération donne à celui qui écoute l'impression que la musique est en train d'être jouée à partir de différents environnements acoustiques. C'est cette similarité de pouvoir s'adapter à des espaces acoustiques qui fait de la réverbération un outil idéal et utile dans l'enregistrement de musique. Le RP250 est doté des réverbérations authentiques Lexicon dont les effets riches et luxueux peuvent être entendus dans d'innombrables chansons, bandes sonores et des performances en temps réel pour années.
La Touche I sélectionne le modèle de réverbération ou l'espace acoustique. Appuyez sur cette touche pour activer ou désactiver les modèles de réverb. Les modèles suivants sont disponibles :
TWINRV - Base sur un Fender® Twin Reverb
EMTPL - Base sur un EMT240 Plate
| Le modèle de réverbération | Touché 2 (Decay) | Touché 3 (Liveliness) | Touché 4 (Niveau de réverbération) | P4 (uniquement X-Edit™) |
| TWINRV | -- | -- | Reverb | -- |
| LEXAMB | Decay | Liveliness | Reverb Level | Predelay |
| LEXSTJ | Decay | Liveliness | Reverb Level | Predelay |
| LEXROM | Decay | Liveliness | Reverb Level | Predelay |
| LEXHAL | Decay | Liveliness | Reverb Level | Predelay |
| EMTPLT | Decay | Liveliness | Reverb Level | Predelay |
Boîte à rythmes
Le RP250 est équipé d'une boîte à rythmes dotée de 60 modèles utiles et 5 paramètres métronômes facilement accessibles à la touche (la touche Drums, particulièrement). En appuyant sur la touche Drums activera la boîte à rythmes et démarrera le playback des modèles de rythmes sélectionnés (excepté lorsque vous vous trouvez dans le mode Store ou Bypass). Lorsque la ligne Drums est sélectionnée (en utilisant les touches Edit), la Touche 1 sélectionne le style de rythme, la Touche 2 règle le modèle de rythme, la Touche 3 règle le tempo du modèle et la Touche 4 règle le volume. Appuyez de nouveau sur la touche Drums pour arrêter la boîte à rythmes.
La liste des modèles de rythmes
| BEATS (8ème beat) | 1--5 | JAZZ | 1--4 |
| BEATS (16ème beat) | 6--8 | HIPHP | 1--4 |
| ROCK | 1--8 | WORL J | 1--4 |
| HROCK | 1--8 | MET | 4,4 |
| METAL | 1--8 | MET | 3,4 |
| BLUES | 1--8 | MET | 5,8 |
| GROOV | 1--4 | MET | 7,8 |
| CNTRY | 1--4 | MET | MTRNOM |
Les entrées de périmétrie vous permettent de connecter un lecteur MP3 ou CD au RP250 et de jouer vos artistes préférés. Le signal à partir du lecteur MP3 ou CD est sorti à travers les sorties gauches, droites ou du casque d'écoute du RP250. Pour utiliser une entrée de périmétrie, connectez la sortie du casque d'écoute de votre lecteur MP3 ou CD à Aux Input à l'arrière du RP250 en utilisant un câble stéréo 1/8", et appuyez sur la touche 'play' de votre lecteur. Utilisez les commandes de volume du dispositif de lecture et la touche Master Level du RP250 pour équilibrer les niveaux.
Pédale d'expression
La pédale d'expression sur le RP250 peut être liée afin de commander le volume, le wah, le WhammyTM, le YaYaTM ou pratiquement tout paramètre en temps réel avec votre pied. Lorsqu'un paramètre a été lié vers la pédale d'expression, une valeur minimum (talon) et maximum (bout du pied - orteil) peut être spécifiée. Appliquer une pression supplémentaire avec le bout du pied sur la pédale d'expression pour activer le commutateur de sélection et les autres commutateurs entre les paramètres liés et le Wah. La procédure à suivre pour lier un paramètre à la pédale d'expression est la suivante :
I. Appuyez sur les touches Edit jusqu'à ce que la ligne expression soit sélectionnée (indiquée par un témoin DEL sur la ligne expression). E × P est affiché. 2. Tournez la Touche 2 jusqu'à ce que le paramètre souhaité apparaisse à l'écran. Voir la page 44 pour obtenir la liste complète des paramètres qui peuvent être liés à la pédale d'expression. 3. Tournez la Touche 3 pour sélectionner la valeur minimum (talon) atteinte par le paramètre désigné avec la pédale d'expression en position de 'toe up' (le bout du pied vers le haut). 4. Tournez la Touche 2 pour sélectionner la valeur maximum (orteil) atteinte par le paramètre désigné avec la pédale d'expression en position de 'toe down' (le bout du pied vers le bas). 5. Enregistrez votre affectation de la pédale d'expression vers votre préselection. Pour plus d'informations sur la procédure de la mémoire, voir page 17.
Paramétrage d'usine
Cette fonction réinitialise le RP250 au paramétrage original d'usine. Cette procédure efface tous les préréglages d'utilisateur et effectue un nouveau calibrage de la pédale d'expression.
ATTENTION : En effectuant cette fonction, les données programmées par l'utilisateur seront effacées. Elles seront perdues à jamais ! Assurez-vous si vous pouvez bien effacer la mémoire et recommencer à nouveau avant de continuer cette procédure.
La procédure à suivre pour la réinitialisation d'usine est la suivante :
I. Appuyez et gardez enforcer la touche Store enuttant le RP250 sous tension. 2. Lorsque l'écran affiche FACRST, l'âchez la touche Store qui clignote à partir. 3. Appuyez et gardez enforcer la touche Store qui clignote pendant 3 secondes jusqu'à ce que RSTORII apparaissé sur l'écran, ensuite relâchéz. La procédure de calibrage de la pedale d'expression commence.
Calibrage de la pédale d'expression
Un calibrage de la pédale d'expression du RP250 doit être effectué après chaque réinitialisation d'usine. Cette procédure de calibrage est automatiquement active après une procédure de réinitialisation d'usine. (Vous pouvez également initier cette procédure de calibrage en appuyant et en gardant enfoncés les deux Contacteurs au pied pendant 5 secondes). En cas d'échec de calibrage ou lorsque la pédale ne fonctionne pas correctement, une nouvelle procédure de calibrage peut être entamée. Ceci n'effacera en aucun cas les préseLECTIONs d'utilisateur. La procédure pour calibrer la pédale d'expression est la suivante :
I. Appuyez et gardez enfoncés les Contacteurs au pied vers le bas/haut jusqu'à ce que P'IL [R] L s'affiche sur l'écran (BYPASS et TUNER seront affichés avant l'accès à P'IL [R].
- Lorsque l'écran affiche TOE IN, balancez la Pédale d'expression vers l'avant (toe down) et appuyez sur un des Contacteurs au pied.
- Lorsque l'écran affiche TOE UP, balancez la Pédale d'expression vers l'arrière (toe up) et appuyez sur un des Contacteurs au pied.
- L'écran affiche à partir que vous pouvez calibrer la sensibilité de l'interrupteur de sélection (L'SWXX), où XXX est le seul actuel de l'interrupteur de sélection. Balancez la Pédale d'expression vers l'avant et appuyez fermement sur le 'toe' pour allumer l'interrupteur de sélection (WAH ON) et une deuxième fois pour arrêter l'interrupteur (WAHOFF).
- Lorsque l'interrupteur de sélection est trop sensible, appuyez sur le Contacteur au pied à droite vers le haut pour augmenter le seuil (la plage est de ① à ②). Continuer à tester la sensibilité de l'interrupteur de sélection et réglez le seuil jusqu'à ce que l'interrupteur s'enclenche au moment voulu (un réglage trop sensible résultera en un enclenchement ou déclenchement inapproprié de l'interrupteur en utilisant la pédale d'expression).
- Lorsque le réglage a été effectué à votre entière satisfaction, appuyez sur les deux contacteurs au pied simultanément pour quitter.
Remarque: Si l'écran affiche ERROR, une erreur est apparue et les étapes 2 à 5 doivent être répétées.
Caractéristiques générales
A/D/A convertisseur : Une performance audio supérieure à 24 bits
Fréquence d'échantillonnage: 44.1 kHz
Section DSP : Processeur AudioDNA2™ DSP
Effets simultanés : I I
Mémoire préselections : 60 préselections d'utilisateur (1 à 60) / 60 préselections d'usine (61 à 120)
Boîte à rythmes : 60 modèles
Dimensions : 8.25" Longueur × 9.375" Largeur × 2.125" Hauteur
Poids de l'unité : 3.3 lbs.
Connexions d'entrée analogiques:
Entrée guitare: 1/4 non équilibré (TS)
Impédance entrée : 500k Ohms
Entrée de périphérique: 1/8" stéréo (TRS)
Connexions de sorties analogiques :
Les sorties de lignes gauches/droites : Impédance non équilibrée 1/4
L'impédance des sorties de lignes gauches/droites : 500 Ohms par côté
Sortie maximale: +10dBu
Ecouteurs : 1/8” stéreo (TRS) – 13.6mW par canal @ 50 Ohms
Connexions numériques :
Universal Serial Bus (USB): Type B, supportive USB1.1 haute vitesse (12 Mbps bande passante USB 2.0 compatible)
Spécifications d'enregistrement par USB chez le RP250 :
Taux d'échantillonnage: 44.1 kHz
Intensité bit : supporte 16-bit ou 24-bit (dépend du paramétrage du logiciel d'enregistrement)
Exigences alimentation :
E. U. et Canada: 120 VAC, 60 Hz Adaptateur: PS0913B-120
Le Japon : 100 VAC, 50/60 Hz Adaptateur : PS0913B-100
L'Europe : 230 VAC, 50 Hz Adaptateur : PS0913B-230
R. U.: 240 VAC, 50 Hz Adaptateur: PS0913B-240
Exigences minimales du système d'exploitation windows® :
Windows® XP Service Pack 2 et .NET 2.0 installé
Vitesse processeur 500 MHz (1.2 GHz recommende)
128 MB RAM au minimum (512 MB recommandée)
Configuration de système minimum requise - mac:
OS 10.4 ou supérieur
450 MHz CPU
256 MB RAM
Pédale d'expression - paramètres afférents
Volume/Wah Models
| All Volume / Wah Models | Wah Minimum | Wah Maximum | Wah Level |
| Range | 0-99 | 0-99 | 0dB - 12dB |
Distortion Models
| Ibanez TS-9 Tube Screamer | SCPERH | Drive | Tone | Level | | | |
| Ibanez TS-808 Tube Screamer | BOB | Overdrive | Tone | Level | | | |
| Guyatone® Overdrive OD-2 | OJBPY | Drive | | Level | | | |
| DOD® 250 Overdrive/Preamp | IDB250 | Gain | | Level | | | |
| Pro Co RatTM | ROBERT | Distortion | Filter | Level | | | |
| MXR® Distortion + | HIST | Distortion | | Output | | | |
| Boss® DS-1™ Distortion | DISCT | Gain | Tone | Level | | | |
| DigiTech® Grunge | GRUNGE | Grunge | High | Level | | | |
| Boss MT-2 Metal Zone | ZONE | Gain | Mid Level | Level | Low | Mid Freq | High |
| DigiTech Death Metal | DEATH | Mid | Low | Level | High | | |
| DOD Gonikulator Ring Mod | GONKLT | Suck (Dist Level) | Smear (Ring Mod Level) | Heave | Gunk (Dist Gain) | | |
| Arbiter® Fuzz FaceTM | FUCK | Gain | | Level | | | |
| Electro Harmonix® Big Muff® Pi | BIG PI | Gain | Tone | Level | | | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | | |
Comp/Limiter Models
| DigiTech Compressor | JLGCHP | Sustain | Tone | Level | Attack |
| Boss CS-2 Compressor/Sustainer | SCCHP | Sustain | Attack | Level | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 |
| 3 band EQ | Bass | Midrange | Treble | Mid Freq | Presence | Treble Frequency |
| Range | -12 - +12 | -12 - +12 | -12 - +12 | 300Hz - 5000Hz | -12 - +12 | 500Hz - 8000Hz |
Noise Gate / Auto Swell Models
| DigiTech Noise Gate | GATE | Threshold | Attack Time | Release | Attenuation | |
| DigiTech Auto Swell | SHELL | Swell Sensitivity | Attack Time | Release | Attenuation | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | |
Chorus Models
| Boss CE-2 Chorus | CE CHS | Speed | Depth | | | |
| DigitTech Dual Chorus | CHDORUS | Speed | Depth | Level | Waveform | |
| DigitTech Multi Chorus | MCHORUS | Speed | Depth | Level | Waveform | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | |
Flanger Models
| DigiTech Flanger | FL RegnR | Speed | Depth | Regen | | Level |
| MXR Flanger | M:FLR | Speed | Width | Regen | Manual | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | |
Avis de non-responsabilité : DigiTech, Lexicon, Whammy, Ya, Auto, et Johnson Amplification sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectifs qui en aucun cas avalisent, et qui ne sont pas associées ou affiliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maintenues utilisées afin d'identifier les produits dont les sons sont reproduits à la création de ce produit.
Phaser Models
| DigiTech®Phaser | PHRSET | Speed | Depth | Regen | Waveform | Level |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | 0-99 |
Pitch Models
| DigiTech WhammyTM | WHAMMYT | Shift Amount | Pedal Position | Mix | | |
| DigiTech Pitch Shift | PITCH | Shift Amount | | Mix | | |
| DigiTech Detune | DETUNE | Shift Amount | | Level | | |
| DigiTech IPS | IPS | Shift Amount | Key | Scale | Level | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | 0-99 |
Vibrato / Rotary Models
| DigiTech Vibrato | VIBRATO | Speed | Depth | | | |
| DigiTech Rotary | ROTARY | Speed | Intensity | Doppler | Crossover | |
| DigiTech Vibro/Pan | VIBPAN | Speed | Depth | Vibrato/Pan | Waveform | |
| Range | | 0-99 | 0-99 | 0-99 | 0-99 | 0-99 |
Tremolo Models
| DigiTech Tremolo | TRHOLO | Speed | Depth | Waveform |
| DigiTech Panner | PRINCER | Speed | Depth | Waveform |
| Range | | 0-99 | 0-99 | Tri, Sine, Square |
Envelope / Special Models
| DigiTech Envelope Filter | ENV LOP | Sensitivity | Range | |
| DigiTech Auto YaTM | AUTOTAR | Speed | Intensity | Range |
| DigiTech YaYaTM | YRIR | Pedal | Intensity | Range |
| DigiTech Step Filter | STEPFLT | Speed | Intensity | |
| Range | | 0-99 | 0-99 | 0-99 |
Delay Models
| DigiTech Analog Delay | RLGJL ? | Time | Repeats | Delay Level | | |
| DigiTech Digital Delay | DIGJL ? | Time | Repeats | Level | Duck Thresh | Duck Level |
| DigiTech Modulated Delay | HODJL ? | Time | Repeats | Delay Level | Depth | |
| DigiTech Pong Delay | PONGJL ? | Time | Repeats | Delay Level | Duck Thresh | Duck Level |
| DigiTech Tape Delay | TRPTJL ? | Time | Repeats | Level | Wow | Flutter |
| Range | | 10ms - 5sec | 0-99 - Repeat Hold | 0-99 | 0-99 | 0-99 |
Reverb Models
Guide d'utilisation de RP250 18-0432-A
©2006 Harman International Industries, Incorporated, tous droits réservés.
DigiTech et le RP250 sont des marques de commerce déposées de Harman International Industries, Inc. Les autres noms de produits représentés dans ce produit sont des marques de commerce de leurs entreprises respectives, n’endossant pas et n’étant pas affiliées avec Digitech. Elles sont des marques de commerce d’autres fabricants et furent à peine utilisées pour identifier les produits dont les noms ont été passés en revue lors de la création de ce produit.
