Type de produit	Pédale d'effet pour guitare basse multi-effet avec préamplificateur à lampe
Marque	DIGITECH
Modèle	BP8 (BP-8 Valve)
Dimensions (L x l x h)	45,7 cm x 22,2 cm x 7 cm
Poids	Donnée non disponible dans la notice
Alimentation	Adaptateur secteur PS-0920 (230 V / 50 Hz en Europe)
Consommation électrique	16 W
Lampe de préamplification	1 x 12AX7 (polarisation plaque 100 V)
Traitement numérique	24 bits interne / 48 bits données, S-DISC™ II
Fréquence d'échantillonnage	39 kHz
Rapport signal/bruit	> 95 dB (ref. signal max, 22 kHz)
Distorsion harmonique totale	< 0,04 % (1 kHz)
Bande passante	20 Hz - 16 kHz
Entrée instrument	Jack stéréo asymétrique 6,35 mm, impédance 470 kΩ, niveau nominal -8 dBu, max +10 dBu
Sorties	2 x Jack stéréo 6,35 mm (Left/Low et Right/High), niveau nominal +4 dBu, max +18 dBu, impédance 50 Ω
Sortie casque	Jack 6,35 mm, niveau réglable par potentiomètre de sortie générale
Entrée Jam-Along	Mini-jack stéréo pour lecteur CD/cassette
Mémoire de presets	40 presets d'usine + 40 presets utilisateur
Effets intégrés	Compresseur, préampli (13 types), égaliseur 4 bandes, noise gate, wah-wah (3 types), modulation/pitch (chorus, flanger, phaser, trémolo, panner, pitch shifter, whammy, fretless, octabass, filtre d'enveloppe), double délai (jusqu'à 3,5 s), réverbération (9 types), volume général, filtre notch
Contrôle par pédale d'expression	Intégrée, assignable à plusieurs paramètres (wah, volume, whammy, etc.)
Modes de fonctionnement	Programmation, Banque, Édition, Sauvegarde/Copie, Bypass, Accordeur chromatique
Fonctionnalités spéciales	Filtre notch réglable, bi-amplification (Hi/Lo) avec coupure réglable, sortie stéréo ou dual mono
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir (risque d'électrocution). Ne pas exposer à l'humidité ou aux liquides. Utiliser l'adaptateur fourni. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Pour réparation, contacter un service agréé. L'ouverture annule la garantie.
Garantie	Selon conditions du pays de distribution (consulter le revendeur)
Informations générales	Notice disponible gratuitement en PDF. Site web : http://www.digitech.com

FOIRE AUX QUESTIONS - BP8 DIGITECH

Comment connecter le BP8 à un ampli basse ?

Branchez votre basse sur l'entrée INPUT (face arrière). Reliez la sortie Left/Low (ou les deux sorties) à votre ampli. Utilisez la sortie casque pour une écoute silencieuse.

Comment utiliser le mode d'accordage ?

Appuyez simultanément sur les commutateurs au pied <1> et <2>. L'écran affiche tu. Jouez une note : les LED de la barre d'accordage s'allument. La LED IN TUNE indique l'accordage juste. Utilisez les flèches Value pour changer la référence (La = 440 Hz par défaut).

Comment sauvegarder un preset modifié ?

Après modification, appuyez une fois sur la touche Store (la LED s'allume). L'écran affiche U. Utilisez les flèches Value pour choisir l'emplacement utilisateur souhaité, puis rappuyez sur Store pour confirmer.

Comment activer le filtre Notch anti-résonance ?

En mode programmation, maintenez enfoncés les commutateurs <2> et <3>. L'écran affiche nch. Utilisez la pédale d'expression ou les flèches pour régler la fréquence (de Off à 500 Hz). Appuyez sur un commutateur pour quitter.

Comment passer en mode bi-amplification (Hi/Lo) ?

En mode programmation, maintenez enfoncés les commutateurs & pendant 3 secondes. L'écran affiche le mode de sortie (ex: 5tE pour stéréo). Utilisez les flèches Value pour sélectionner HI Lo. Appuyez sur la touche de paramètre pour régler la fréquence de coupure (80-500 Hz).

Comment assigner la pédale d'expression au Whammy ?

Appuyez sur la touche Edit. Utilisez les touches de paramètre pour sélectionner la colonne Noise Gate puis la 4e LED verticale. Choisissez bEnd avec les flèches Value. Réglez les valeurs min et max, puis quittez le mode d'édition.

Que faire si la pédale d'expression ne répond plus correctement ?

Éteignez l'appareil. Maintenez enfoncée la touche de sélection de paramètre et rallumez. Relâchez la touche quand r5 s'affiche, puis suivez les instructions à l'écran pour recalibrer la pédale (balancez-la avant puis arrière).

Comment initialiser le BP8 et restaurer les presets d'usine ?

Éteignez l'appareil. Maintenez enfoncée la touche de sélection de paramètre et rallumez. Quand r5 s'affiche, relâchez et appuyez sur la flèche Value. Tous les presets utilisateur seront perdus. Suivez ensuite le recalibrage de la pédale.

Quels sont les types de préamplificateur disponibles ?

13 types : L1 Warm Tube, L2 Warm Bright Tube, L3 Punchy, L4 Punchy Bright, L5 Classic Tube, L6 Classic Bright, L7 Backbeat, L8 High Definition, L9 Full Five String, L10 Modern Five String, HSS Dark Distortion, SAT Saturated Tube Distortion, Odr Overdrive Distortion.

Comment nettoyer et entretenir le BP8 ?

Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Évitez l'humidité et les températures extrêmes. Conservez l'emballage d'origine pour le transport.

MODE D'EMPLOI BP8 DIGITECH

Manuel d'utilisation

POWERED BY S-DISC™/PROCESSING

Consultez notre site Internet à l'adresse suivante :

http://www.digitaltech.com

Attention

RISQUE D'ÉLECTROCUTION

NE PAS OUVRIR

ATTENTION: RISQUE D'ÉLECTROCUTION - NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, ÉVITEZ LA PROXIMATE DE LIQUIDES OU D'HUMIDITÉ

Les symboles indiqués ci-dessus vous indiquent un danger électrique potentiel. L'éclair indique la présence de tensions électriques dangereuses dans l'appareil. Le point d'exclamation indique à l'utilisateur la nécessité de consulter le manuel d'utilisation.

Ces symboles vous indiquent que l'appareil ne contient aucune pièce susceptible d'être remplacée par l'utilisateur. Ne pas ouvrir l'appareil. N'essayez pas de réparer vous-même l'appareil mais consultez un personnel qualifié. L'ouverture du boîtier annule systématiquement la garantie constructeur. Évitez de mettre l'appareil en contact avec des liquides. En cas d'infiltration de liquide dans l'appareil, placez-le immédiatement hors tension et confiez-le à un service de maintenance compétent ou à votre revendeur habituel. Déconnectez l'appareil du secteur pour éviter tout dommage lors d'un orage.

LIQUIDES ET HUMIDITE : L'appareil ne doit pas etre utilise a proximite de liquides ou dans un endroit humide (salle de bain, evier, sous-sol humide, prtes d'une piscine, etc). Veillez a ce qu'aucen object ou liquide ne penetre dans l'appareil par les ouies de ventilation.

SECTEUR: L'appareil doit impérativement être connecté à un réseau secteur de la tension correspondant à celle inscrite dans le manuel ou sur l'appareil.

MISE À LA TERRE OU POLARISATION : Veillez à ne pas modifier la mise à la terre ou la polarisation de l'appareil.

PROTECTION DU CORDON SECTEUR: Veillez à organiser les cordons secteur de façon qu'il ne soit pas possible de marcher dessus. Verifiez que les cordons ne soient pas pincés par des objets placés au-dessus ou à côté. Veillez au bon dégagement du cordon sur la prise secteur murale (ou multiprise) ainsi que du côté de l'appareil.

MAINTENANCE : Afin de réduire les risques d'incendie ou d'électrocution, vous ne devez effectuer sur l'appareil que les opérations décrites dans le manuel d'utilisation. Les opérations de maintenance doivent être confiées à un service compétent.

POUR LES APPAREILS ÉQUIPÉS D'UN FUSIBLE ACCESSIBLE DE

L'EXTÉRIEUR : Remplacez le fusible uniquement par un fusible du même type et de même valeur.

Compatibilité électromagnétique

Cet appareil est conforme aux caractéristiques portées sur la déclaration de conformité (page suivante). L'utilisation est soumise aux deux conditions suivantes :

Cet appareil ne cause aucune interférence dangereuse.

Cet appareil accepte toute interference reçue dont celles pouvant entraîner un

dysfonctionnement. Éviter toute utilisation de cet appareil dans une zone

soumise à d'importants champs électromagnétiques.

Utilisez uniquement des câbles blindés.

Consignes de sécurité

APPAREILS POURVUS D'UN CORDON SECTEUR.

ATTENTION: CET APPAREIL DOIT ETRE RACCORDE À LA TERRE.

Les câbles du cordon secteur sont représentés par couleurs :

VERT et JAUNE - Terre

BLEU - Neutre

MARRON - Phase

Les couleurs utilisées par le cordon secteur de cet appareil peuvent être différentes de celles utilisées par votre embase secteur :

• Le câble de couleur jaune et verte doit être connecté au plot repéré par la lettre E (ou le symbole de la terre) ou de couleur verte ou jaune et verte. Le câble bleu doit être raccordé au plot N ou noir de l'embase.
• Le câble marron doit être connecté au plot L ou rouge de l'embase secteur.

Cet appareil peut nécessiter l'utilisation d'un type différent de cordon secteur, d'une liaison différente, voire les deux, selon la source utilisée lors de l'installation. Si vous devez modifier la fiche, consultez un personnel qualifié (code des couleurs indiqué dans le tableau ci-dessous). Le câble jaune/vert doit être directement connecté au chassis de l'appareil.

CONDUCTEUR		CODE DE COULEURS
L	Phase	Marron	Noir
N	Neutre	Bleu	Blanc
©	Terre	Jaune/Vert	Vert

ATTENTION : En cas de découverte de la terre, l'appareil peut présenter ou causer des dysfonctionnements pouvant entraîner des accidents graves ou mortels lors de contact simultané entre le chassis et la terre.

Declaration de conformite

Nom du fabricant :

Adresse du fabricant :

déclare que le produit :

Nom du produit :

BP-8 Valve

Options du produit :

Toutes

est conforme aux normes suivantes :

Securité :

EN 60065 (1993)

IEC 65 (1985) avec amendements 1, 2 & 3

EMC

EN 55013 (1990)

EN 55020 (1991)

Informations supplémentaires :

Le produit ci-joint est conforme aux exigences de la norme de basse tension (Low Voltage Directive) 73/23/EEC et de la norme EMC 89/336/EEC, celle qu'amendée par la norme 93/68/EEC.

Effectif : 15 juillet 1998

Contact européen : Votre revendeur local Digitech ou

Bureau International des ventes

3 Overlook Drive #4

Amherst, New Hampshire 03031, USA

Tel:[phone]

Fax:[phone]

Table des matières

Informations de sécurité

Déclaration de conformité

Caractéristiques du BP8 Valve 1

Garantie 2

Présentation du BP-8 Valve 3

Face avant 3

Face arriere 5

Chapitre 2 - installation

Connexions 6

BP-8 Valve avec un amplificateur stéréo 6

BP-8 Valve avec une console de mixage 6

BP-8 Valve en bi-amplification 7

Chapitre 3 - principes d'utilisation

Modes du BP-8 Valve 8

Mode de programmation 8

Mode banque 8

Mode d'édition 8

Mode de sauvegarde/copie 9

Mode Bypass 9

Mode d'accordage 9

Filtre Notch 10

Modes de sortie 10

Chapitre 4 - effets et paramètres

Matrice de paramètres 11

Compresseur 11

Préamplificateur 12

Égaliseur 13

Noise Gate 13

Pédale d'expression 14

Pédale Wah Wah 14

Mod/Pitch 15

Chorus 15

Flanger 16

Phaser 16

Trémolo 16

Panner 16

Pitch Shifter 17

Pitch Bend (Whammy) 17

Filtre d'enveloppe 18

Simulateur de Fretless 18

OctaBass 19

Délai (1 et 2 Tap) 19

Réverbération 20

Volume général 20

Chapitre 5 - annexes

Initialisation et recalibrage du BP-8 Valve 21

Caractéristiques techniques 22

Liste des Presets 23

Mise en œuvre rapide

Pour ceux d'entre vous qui préférent jouer directement, nous avons inclus cette petite page de mise en œuvre rapide afin d'aller droit au but.

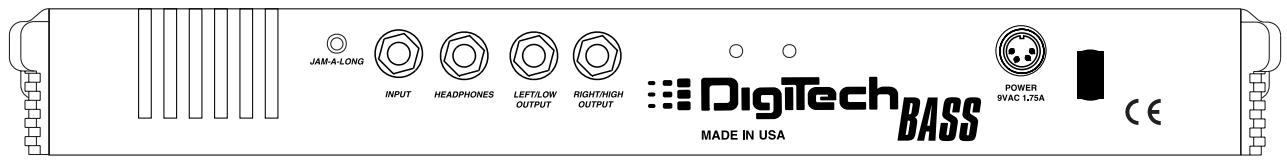

Connexion des câbles :

Connectez votre basse à l'entrée INPUT située en face arrière du pédalier BP-8 Valve. Reliez ensuite la ou les sorties OUTPUT du BP-8 Valve (sortie Left/Low ou Left et Right/High) à l'entrée de l'amplificateur de basse, de l'amplificateur de puissance ou de la console de mixage. Si vous utilisez les sorties de gauche et droite pour connecter deux amplificateurs ou une console de mixage, vous disposez des effets stéréo ou de la sortie spéciale biamplification du BP-8.

Mise sous tension :

Note : Lorsque vous mettez le pédalier BP-8 Valve sous tension, il recommande de régler le potentiamètre de sortie ( ) au minimum.

Réglage de l'entrée :

Le potentiomètre d'entrée permet de déterminer le gain de signal en entrée du BP-8. Il est recommandé de régler le signal d'entrée de sorte que la LED soit allumée en permanence pendant que vous jouez et que la LED d'échelonnement ne s'allume qu'en présence des signaux les plus forts.

Réglage de la sortie :

Réglez à présent le potentiomètre de sortie au niveau désiré.

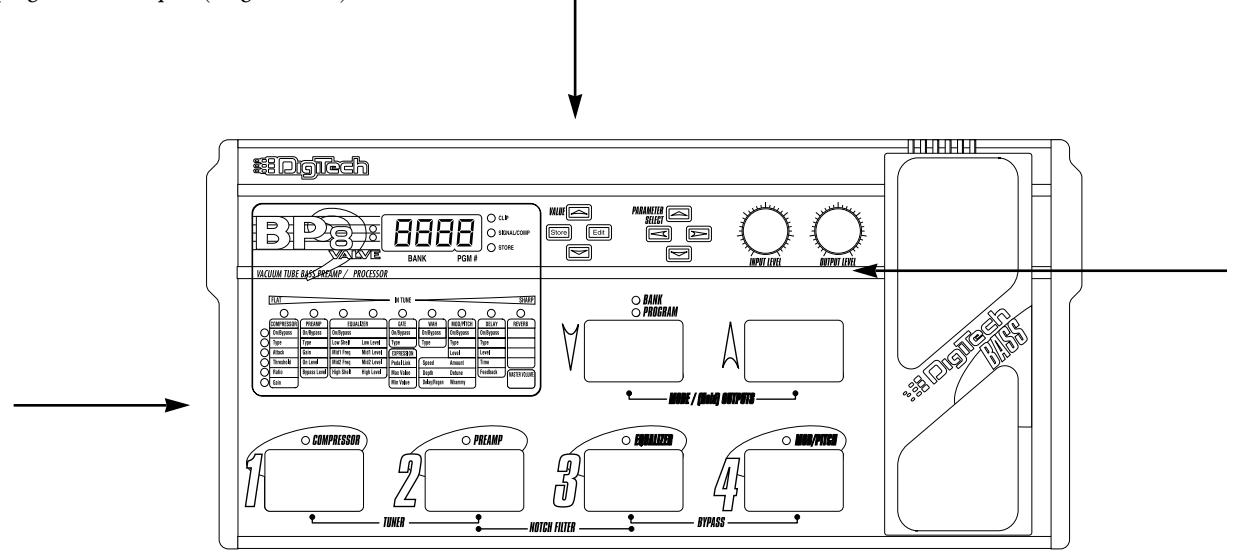

Sélection d'un preset :

Commencer à jour de la basse et CHOISSEZ un Preset en appuyant sur les flèches Value ou en appuyant sur les touches de défilament des programmes/banques (Program/Bank) ou.

Nous tenons à vous remercier de la confiance que vous nous témoignez en Choosing le préampli multi-effet à lampe pour basse BP-8 Valve de Digitech. Ce manuel vous permettra de comprendre les puissantes fonctions du BP-8 Valve. Lisez-le attentivement. Lorsque vous serez familiarisés avec l'appareil, essayez de nouvelles combinaisons d'effets : vous obtiendrez des sonorités que vous pensiez impossibles jusqu'alors. Merci de votre confiance.

Cet appareil a été assemblé et emballé avec soin dans nos usines. Avant d'aller plus loin, vérifie que l'emballage contient les éléments suivants :

(1) Manuel d'utilisation (1) Préampli multi-effet à lampe pour basse Digitech BP-8 Valve (1) Adaptateur secteur

Veillez à conserver les emballages d'origine. Ils ont été conçus pour protéger cet appareil de tout dommage événuel lors du transport. En cas de réparation, veillez à utiliser ces mêmes emballages.

• Sonorités à transistors et à lampes Pédale d'expression intégrée
• Préamplificateur à lampe (12AX7)
• Effets large bande
• Résolution interne 24 bits, gestion des données 48 bits
• Processeur S-DISC II™
• Fonction Jam-Along™ Sortie casque Filtre Notch réglable Simulator de Fretless Accordeur chromatique ·Fable encombrement

Garantie

Les produits DigiTech sont fabriqués avec le plus grand soin. Les conditions de garantie dépendent des conventions propres à chaque pays de distribution. Pour tout renseignement supplémentaire concernant les conditions de garantie en vigueur dans votre pays, veillez contacter notre revendeur.

DigiTech™, Whammy™ et S-DISC™ II sont des marques déposées de Harman Music Group Incorporated.

NOTE : Les informations contenues dans ce manuel sont sujettes à modifications sans préavis. Certaines de ces informations peuvent s'avérer inexactes du fait de modifications non répertoriées sur le produit ou le système d'exploitation depuis l'impression de ce manuel. Les informations imprimées dans ce manuel annulent et remplacent les précédentes.

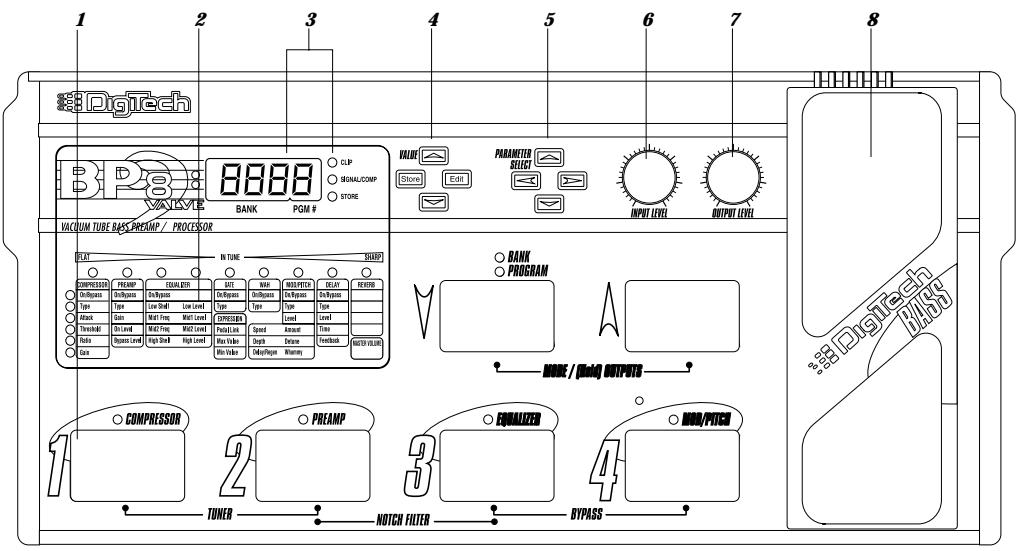

Face avant

1) Pédalier - Le pédalier du BP-8 Valve se compose de 6 commutateurs au pied. Les deux commutateurs de mode (à droite de la matrice de paramètres) vous permettent de passer du mode de programmation au mode banque lorsque vous appuyez simultanément sur les commutateurs &. Lorsque vous changez de mode, les LED correspondantes s'allument, indiquant que vous êtes en mode de programmation ou en mode banque. En mode de programmation, les commutateurs et vous permettent de faire défiler les programmes. Les quatre commutateurs principaux, numérotés de <1· 4> font fonction de commutateurs On/Off pour le compresseur, le préamplificateur, l'égaliseur et les effets de Mod/Pitch. En mode banque, les commutateurs et vous permettent de faire défiler les banques, tandis que les commutateurs <1-4> vous permettent de sélectionner les programmes. Si vous appuyez simultanément sur les commutateurs <1> et <2>, le mode d'accordage Tuner est activé. Si vous appuyez simultanément sur les commutateurs <2> et <3>, le filtre Notch est sélectionné pour l'édition. Si vous appuyez simultanément sur les commutateurs <3> et <4>, vous activez le mode Bypass. 2) Matrice de paramètres - La matrice de paramètres se compose d'un groupe horizontal de LED d'effets et d'un groupe vertical de LED de paramètres. Les LED d'effets correspondant au compresseur, au préamplificateur, à l'égaliseur, au Noise Gate, au Wah Wah, au Mod/Pitch, au décaisse et à la réverbération. Cette matrice vous indique exactement quels sont les effets et les paramètres utilisés. 3) Fenêtre d'affichage - La fenêtre d'affichage indique toutes les informations d'utilisation et de programmation en cours. Elle se compose de deux parties : les afficheurs numériques à LED et les LED des indicateurs de présence de signal, d'écritage (Clip) et de sauvegarde (Store). La première LED alphanumeric de la fenêtre d'affichage signale que vous êtes dans une banque utilisée (U) ou d'usine (Factory : F). La seconde et la troisième LED numériques indiquent le numéro de banque en cours d'utilisation, et la quatrième LED numérique indique le numéro de programme en cours d'utilisation. Ces nombres se modifient lorsque vous faites défiler les différents programmes disponibles. Les fonctions des LED des indicateurs de signal, d'écritage (Clip) et de sauvegarde (Store) sont les suivantes :

• Signal/Comp - Une LED verte indique la présence d'un signal dans le BP-8 Valve. Une LED jaune indique que le signal est traité par le compresseur et qu'il peut être modifié par le paramètre de seuil du compresseur.
• Clip - Indique la présence d'échage analogique dans le BP-8 Valve. L'échage numérique est détecté lorsque la troisième LED verticale en partant du haut clignote dans la matrice des paramètres. Lors d'échage analogique ou numérique, il est possible d'entendre de la distorsion en sortie. Si un échage analogique se produit, réduisez le niveau d'entrée à l'aide du potentiomètre de niveau. Pour réduire l'échage numérique, il est nécessaire de régler en conséquence les niveaux On/Off du préamplificateur, les niveaux de l'égaliser et/ou des effets. Laissez vos oreilles en juger.
• Store - Cette LED s'allume lorsqu'un paramètre de programme a été modifié (pour de plus amples informations sur la sauvegarde d'un programme, reportez-vous en page 9). 4) Touches Value, Store et Edit - Les touches de valeur et vous permettent de faire défiler les différents programmes du BP-8 Valve ou de modifier les valeurs de paramètres en mode d'édition. La touche vous permet de sauvegarder un programme édité ou de copier un programme sur un autre emplacement utilisateur pour une utilisation ultérieure. La touche vous permettait de passer en mode d'édition et d'éditer les programmes utilisateur et d'usine. 5) Touche de sélection des paramètres - Les touches et de sélection des paramètres vous permettent de vous déplacer parmi les LED horizontales d'effets de la matrice des paramètres. Les touches de paramètres et vous permettent de vous déplacer parmi les LED de paramètres verticales de la matrice. Ces touches ne sont activées qu'en mode d'édition. 6) Input Level - Permet de régler la puissance du signal de l'instrument dans le BP-8 Valve. 7) Output Level - Permet de régler le niveau de sortie global du BP-8 Valve, ainsi que le niveau général du casque. 8) Pédale d'expression - Cette pédale de type volume permet un contrôle en temps réel des paramètres du BP-8 Valve.

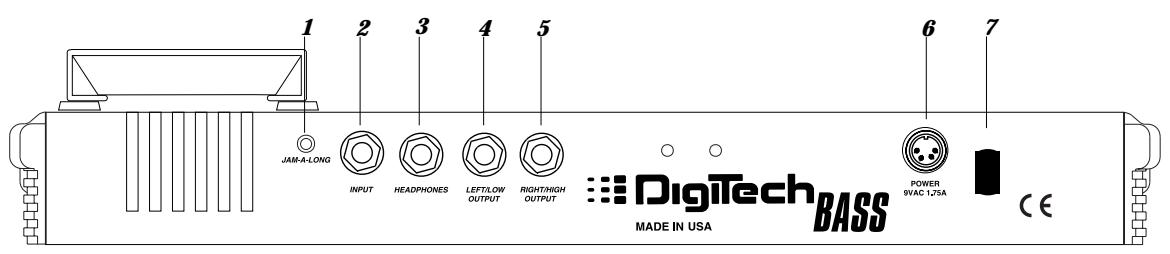

Face arrière

1) Embase Jam-Along - Reliez la sortie du casque d'un lecteur de CD ou de cassettes à cette embase à l'aide d'un câble stéréo en mini jack. Utilisez le réglage de volume du casque du lecteur de CD ou de cassettes pour équilibrer le niveau avec celui du BP8. 2) Embase Input - Il s'agit de l'entrée audio du BP-8 Valve. Connectez-y votre basse. 3) Sortie Headphones - Embase jack 6,35 mm pour casque. Le niveau casque est déterminé par le potentiomètre de niveau de sortie principale. 4) Left/Low Output - Il s'agit de la sortie audio générale de gauche du BP-8 Valve en mode stéréo, et de la sortie Low Frequency en mode Hi/Low (bi amplification). 5) Right/High Output - Il s'agit de la sortie audio générale de droite du BP-8 Valve en mode stéréo et de la sortie High Frequency en mode Hi/Low (biamplification). 6) Embase Power - Veillez à utiliser uniquement l'adaptateur secteur PS 0920 fourni. 7) Passe-cable - Ce passage-câble permet d'éviter que le cordon ne se déconnecte de l'embase Power.

Connexions

Votre BP-8 Valve peut se connecter différemment selon les applications spécifiques que vous envisagez. Les schémas suivants illustrent différentes configurations de connexions du BP-8 Valve.

Pour les plus ambitieux d'entre vous, cette configuration devrait convenir. Reliez d'abord votre basse à l'entrée du BP-8 Valve. Connectez les deux sorties du BP-8 Valve aux entrées des deux amplificateurs. Cette configuration vous permet de produire des basses ayant beaucoup de corps. Elle convient également très bien pour des effets stéréo à la fois écais et riches.

BP-8 Valve connecté à deux amplificateurs de basse

La section de préamplification du BP-8 Valve vous permet de vous connecter directement à une console de mixage. Reliez d'abord votre basse à l'entrée du BP-8 Valve. Connectez ensuite les câbles des sorties gauche et droite à la console de mixage. Adaptez le niveau de sortie à la sensibilité de votre console de mixage. Prenez garde : un niveau de sortie trop important peut engendrer de la distorsion à l'étage d'entrée de vos voies de mixage.

Connexion directe à une console de mixage

Si vous choisissez de connecter le BP-8 en biamplification, vous pouvez utiliser la configuration de sortie Hi-Lo. Elle vous permet de régler la fréquence de coupure à laquelle le BP-8 va affecter les fréquences de sortie soit à la sortie High soit à la sortie Low.

La procédure de sélection de cette sortie est la suivante :

BP-8 Valve connecté en biamplification à l'aide des sorties Hi-Lo

Lorsque vous êtes en mode de programmation, pour sélectionner la sortie de bi amplification High-Low du BP-8, maintenez enfoncées les touches pendant 3 secondes jusqu'à ce que l'écran affiche :

Date

Le mode de sortie sélectionné apparait ensuite. Le mode stéréo 5E- est sélectionné par défaut. Utilisez les flèches de valeur et pour sélectionner la bi-amplification High - Low, l'écran affiche alors :

Pour sélectionner la fréquence de coupure à laquelle le BP-8 affectera le signal de sortie soit à la sortie High soit à la sortie Low, appuyez sur la flèche de paramètre et la fréquence de coupure en cours s'affiche. Utilisez les flèches et pour sélectionner la fréquence. La plage de valeurs s'étend de 80 à 500 Hz. Lorsque la fréquence est sélectionnée, appuyez sur n'importe quel commutateur au pied pour quitter cette page. Ce réglage s'applique alors à tous les programmes du BP-8, il est conservé lors de la mise hors tension.

Pour plus d'informations sur la sélection des sorties, reportez-vous au chapitre du mode de sortie en page 10.

Chapitre 3 principes d'utilisation

La BP-8 Valve offre différents modes qui permettent une utilisation aisée des effets et des paramètres. Les modes sont les suivants :

Mode de programmation

Le mode de programmation permet de faire défiler les programmes utilisés et d'usine à l'aide des flèches de valeur et des commutateurs au pied. Passez en mode de programmation en appuyant simultanément sur les commutateurs au pied et jusqu'à ce que la LED Program s'allume et que la lettre P apparaisse brièvement à l'écran. En mode de programmation, les commutateurs au pied <1-4> seront des commutateurs On/Off aux effets.

Mode BANQUE

Le mode banque est le réglage d'usine par défaut. Il vous permet de faire défiler rapidement les banques d'usine et les banques utilisateur à l'aide des commutateurs au pied. Passez en mode banque en appuyant simultanément sur les commutateurs au pied jusqu'à ce que la LED de la banque s'allume et qu'un □ s'affiche brievement à l'écran. Lorsque vous passez en mode banque, les numéros des banques et des programmes du mode précédent sont conservés.

En mode banque, lorsque vous utilisez les commutateurs au pied et, vous ne faites défiler que les banques. Lorsque vous modifiez une banque par cette méthode, le numéro de programme précédent ne s'affiche pas avec la nouvelle banque. Les LED au-dessus des commutateurs au pied <1-4> commencent à clignoter, indiquant que vous pouvez sélectionner un programme de la banque sélectionnée en appuyant sur l'un des quatre commutateurs au pied. Lorsqu'un numéro de programme est sélectionné, les numéros de la banque et du programme sont tous deux affichés.

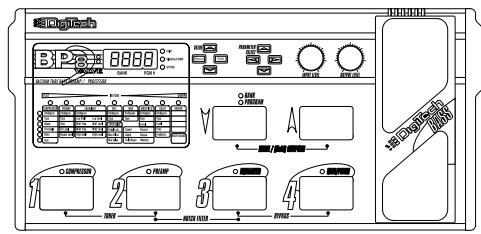

Mode d'edition

Ce mode vous permet de modifier les paramètres d'effets d'un programme. Entrez en mode d'édition en appuyant sur la touche. La fenêtre de l'écran affiche la valeur du paramètre indiqué par la LED de la matrice. Vous pouvez faire défiler les paramètres de la matrice grâce aux touches de sélection des paramètres. Les touches et vous permettent de faire défiler les paramètres correspondant aux LED verticales, tandis que les touches et vous permettent de faire défiler les effets correspondant aux LED horizontales. Suivez les LED verticales et horizontales de la matrice jusqu'à leur point d'intersection pour trouver le paramètre que vous allez éditer.

Lorsque vous avez sélectionné un paramètre, vous pouvez faire défiler ses différentes valeurs à l'aide des flèches de valeur et. Lorsque vous modifiez les valeurs de paramètres et que la valeur ne correspond pas à celle du programme, un point décimal clignote. La LED Store s'allume. Si vous revenez à la valeur initiale, le point décimal arrête de clignoter et la LED de la touche Store s'éteint. Si vous quittez le mode après avoir modifié les paramètres, puis que vous revenez en mode d'édition, le dernier paramètre visualisé s'affiche.

Mode de sauvegarde/copie

Lorsque vous avez modifié les paramètres et les effets, vous pouvez les sauvegarder sur un emplacement de programme utilisateur. Lorsque vous modifiez un effet ou un paramètre dans programme, la LED de la touche s'allume, indiquant que vous avez modifié un paramètre et que vous nevez sauvegarder les modifications. Appuyez une fois sur la touche, la première LED à sept segments de la fenêtre affiche un LJ. Sélectionnez la banque utilisateur et l'emplacement de programme sur lequel vous souhaitez sauvegarder vos modifications à l'aide des flèches de valeur et. Appuyez ensuite sur la touche pour sauvegarder les modifications. Utilisez la même procédure (à l'exception de l'édition) pour copier un programme sur un nouvel emplacement utilisateur.

Mode BYPASS

Le mode Bypass permet de bypasser le compresseur, le préamplificateur et tous les effets. Accédez au mode bypass en appuyant simultanément sur les commutateurs au pied < 3 \& 4>. La mention P s'affiche dans la fenêtre, indiquant que vous êtes en mode bypass. Quittez ce mode en appuyant sur n'importe quel commutateur au pied. Lorsque vous quittez ce mode, le BP-8 Valve se règle par défaut sur le dernier mode utilisé. La fonction de bypass n'affecte ni le filtrage Notch ni les réglages Hi/Low de la fréquence de coupure.

Mode d'accordage

Ce mode vous permet d'accorder votre basse. Passez au mode d'accordage en appuyant simultanément sur les commutateurs au pied < 1 & 2>. La mention E s'affiche brièvement à l'écran suivie de -- pour indiquer que vous êtes en mode d'accordage. Pour commencer à accorder votre basse, jouez une note (une harmonique à la 12e frette est idéale). La fenêtre affiche la note jouée et les LED horizontales de la matrice de paramètres se trouvant sous la barre d'accordage s'allument.

Lorsque la LED verte directement au-dessous de la mention IN TUNE (accordé) de la barre d'accordage est allumée, la note est juste. Si la note est fausse, une ou deux LED à gauche ou à droite de la LED IN TUNE sont allumées. Si elles sont allumées à gauche, la note est désaccordée vers le bas (bémol) et doit être accordée. Si les LED sont allumées à droite, la note est trop haute (dièse) et doit être accordée. Vous pouvez modifier l'accordage à votre convenance à l'aide des flèches de valeur et. Le réglage d'usine par défaut est :

La = 440 Hz. Le réglage de référence de l'accordage se situe entre 427 Hz et 453 Hz, ce qui équivaut à un écart de ± 50 centièmes (1/2 demi-ton) par rapport à 440 Hz.

Lorsque you passez au-dessous de 427Hz, you trouvez des accordages alternatifs. Les accordages alternatifs sont La = La b (415), La = Sol (392), et La = Sol b (370). La fenetre d'affichage affiche brièvement l'accordage sélectionné.

Vous pouvez quitter ce mode en appuyant sur n'importe lequel des commutateurs au pied. Lorsque vous quittez ce mode, le BP-8 Valve se place par défaut sur le dernier mode utilisé.

Filtre NOTCH

Le BP-8 offre également un filtre Notch réglable qui permet de réduire les résonances basse fréquence désagréables d'une pièce de concert à l'autre. La procédure d'édition du filtre Notch est la suivante :

1. En mode de programmation, maintenez enfoncés les commutateurs au pied < 2> et < 3>.

1. La mention nech s'affiche brièvement à l'écran suivie de la fréquence sélectionnée du filtre Notch. Les LED au-dessus des commutateurs au pied < 2> et < 3> s'allument, indiquant que vous êtes en mode d'édition du filtre Notch.
2. Déplacez la pédale d'expression ou utilisez les flèches de valeur jusqu'à ce que soit affichée la fréquence Notch souhaitée. Plage du filtre Notch : de Off à 500 Hz.
3. Lorsque la fréquence souhaitée est sélectionnée, appuyez sur un commutateur au pied pour quitter ce mode. Cette fréquence du filtre Notch s'applique globalement à tous les programmes et reste en mémoire jusqu'à une nouvelle édition ou jusqu'à ce que le BP-8 soit mis hors tension.

MODES De SORTTE

Le BP-8 offre 3 modes de sortie différents : mode Dual (Mono), mode stéréo, et mode Hi/Lo (bi amplification). La procédure de changement de mode de sortie est la suivante :

1. En mode de programmation, maintenez enfoncés les commutateurs au pied et pendant 3 secondes. L'écran affiche alors le mode de sortie en cours.

1. Utilisez les flèches de valeur et pour sélectionner le mode de sortie souhaité. Le mode Dual est un mode de sortie mono qui envoie le même signal aux deux sorties. Le mode stéreo affecte les effets stéreo aux sorties gauche et droite. Le mode Hi/Lo (bi amplification) affecte les signaux haute fréquences à la sortie droite et les signaux basses fréquences à la sortie gauche. Si vous sélectionnez le mode Hi/Lo, vous pouvez régler la fréquence de coupure en appuyant sur la touche de paramètre et en utilisant les flèches de valeur et. Les données au-delà de la fréquence de coupure sont affectées à la sortie droite et les données en-deçà de la fréquence de coupure sont affectées à la sortie gauche.

NOTE : Si un casque est connecté au BP-8, le mode de sortie par défaut est le mode stéréo. Si vous débranchez le casque, le mode de sortie repasse au mode précédemment sélectionné.

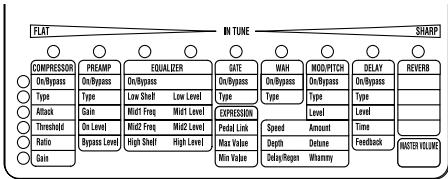

Présentation de la matrice de paramètres

La matrice de paramètres affiche tous les effets et paramètres du BP-8 Valve. Les paramètres sont disposés en rangs et en colonnes. Utilisez les touches de sélection des paramètres pour sélectionner le paramètre à éditer. Les effets et leurs paramètres sont les suivants :

Compresseur

Paramètres	Valeurs affichées
On/Bypass	On-bYP5
Type	1-4
Attaque	1-4
Seuil (Treshold)	0 . . . -62
Taux (Ratio)	1.5-1 . . 25-1
Gain	0-62

Le compresseur du BP8 est unique car il permet de ne compresser que les basses fréquences (les aigus passent sans traitement) afin de conserver un son naturel tout en limitant la puissance maximale du signal et en augmentant le sustain. La sonorité qui en résulte est homogène et riche, tout en laissant de la place aux autres instruments et en faisant déssortir les transitoires au mixage.

On / Bypass

Active ou déactive le compresseur.

Type

Quatre types sont disponibles. Le type 1 se rapproche le plus d'un compresseur normal : toutes les fréquences sont compressées. Les types 2-4 envoient plus de haute fréquences qui passent dans le compresseur sans traitement. Chacun possède un son qui lui est propre : essayez-les pour déterminer lesquels vous conviennent et dans quelles situations.

Attaque

Déterminez le temps d'attaque de la compression. La valeur 1 est le temps d'attaque le plus rapide et la valeur 4 le plus lent. Les temps d'attaque rapides sont généralement de paire avec un jeu aggressif, les temps plus lents correspondant moins à des notes principales. Les temps d'attaque trop rapides provoquent une légère distorsion sur les notes les plus tenues. De nouveau, essayez les différents réglages pour déterminer celui qui convient à votre application.

Seuil

Détermine le niveau du signal nécessaire pour activer le compresseur. Ce réglage se mesure en dB par rapport au niveau de sortie maxi. Plus le seuil est négatif, moins le signal doit être fort pour être comprimé. La LED SIGNAL/COMP devient jaune lorsque votre signal dépasse le seuil de compression (indiquant que votre signal est comprimé).

Taux

Déterminez le taux de compression lorsque le signal dépasse le seuil. Par exemple, un taux de 2,5:1 signifie qu'à chaque fois que le signal dépasse le seuil de 2,5 dB, le signal de sortie n'est augmente que de 1 dB. Les taux vont de 1,5:1 à 25:1.

Gain

Ce paramètre détermine le gain de sortie du compresseur. Plage de valeurs : de 0 à 62. Utilisez ce paramètre pour équilibrer les niveaux entre compresseur activé et désactivé.

Préamplificateur

Paramètres	Valeurs affichées
On/Bypass	On-bYP
Type	[Ln I-CLnO, H5uS, SAT, Odr
Gain	0 - 100
On Level	0 - 100
Niveau de bypass	0 - 100

La section de préamplification du BP-8 Valve dispose de 13 réglages de sonorités différents extrêmement couplés. Certains émulent les préamplificateurs que l'on trouve aujourd'hui dans les amplificateurs de bass tandis que d'autres correspondent aux sons distordus de la musique moderne.

On / Bypass

Active ou déactive le préamplificateur.

Type

Permet de sélectionner le type de préamplificateur utilisé. L I = Warm Tube (son chaud à lampe), L 2 = Warm Bright Tube (son à lampe chaud et brillant), L 3 = Punchy, L 4 = Punchy Bright (punchy brilliant), L 5 = Classic Tube (son à lampe classique), L 6 = Classic Bright (classique brillant) L 7 = Backbeat (contretemps), L 8 = High Definition (haute définition), L 9 = Full Five String (5 cordes large bande), L 10 = Modern Five String (5 cordes moderne). Le BP8 dispose également de réglages de préamplificateur à forte distorsion qui conviennent particulièrement aux sons de basses du Rock moderne. H S S = Dark Distortion (distorsion légèrement sourde), S R E = Saturated Tube Distortion (saturation à lampe), D d = Overdrive Distortion (Overdrive).

Gain

Déterminez la distorsion produite par le BP-8 Valve. Des réglages importants produisent plus de gain et de saturation (drive), tandis que des réglages faibles offrent un meilleur contrôle de la dynamique. Plage : de 1 à 100.

On Level

Déterminez le niveau de sortie lorsque le préamplificateur est activé (ON). Plage : de 0 à 100.

Niveau de Bypass

Détermine le niveau de sortie lorsque le préamplificateur est bypassé. Plage : de 0 à 100.

Égaliseur

Paramètres	Valeurs affichées
On/Bypass	On-bYP
Baxendall grave	31 . . 500
Niveau Low	- 15 . . 0 . . 15
Fréq Mid 1	80 . . 2000
Niveau Mid 1	- 15 . . 0 . . 15
Fréq Mid 2	250 . . 4000
Niveau Mid 2	- 15 . . 0 . . 15
Baxendall aigu	1000 . . 1000
Niveau High	- 15 . . 0 . . 15

Le BP-8 Valve dispose d'un égaliseur quatre bandes. Chaque fréquence et son gain sont régibles (accentuation ou atténuation).

On / Bypass

Active ou bypassé l'égaliseur.

Baxendall grave / aigu

Mid 1/Mid 2 Fréq

Permet de sélectionner la fréquence des filtres Baxendall ou Mid 1 et Mid 2.

Niveau

Permet d'accentuer ou d'attenuer la fréquence. Plage : de -15 dB à 15 dB.

Noise Gate

Paramètres	Valeurs affichées
On/Bypass	On-bYP
Type	Lo 1..H.5

Le Noise Gate du BP-8 Valve vous offre un effet numérique de réduction de bruit de qualité professionnelle.

On / Bypass

Active ou déactive le Noise Gate.

Type

Permet de sélectionner l'un des 10 types de Noise Gate différents. Il existe 2 seuils de Noise Gate : Low et High, chacun disposant de 5 réglages d'attaque. Préférez un seuil bas s'il n'y a pas de problème de bruit de fond et un seuil élevé si le bruit de fond constitue une gène. Les longs réglages d'attaque offrent un effet de remontée de volume après l'attaque d'une note, chacun avec une constante de temps différente. Les réglages d'attaque sont les suivants : attaque 1 = 0 ms (milliseconds), attaque 2 = 100 ms, attaque 3 = 250 ms, attaque 4 = 500 ms et attaque 5 = 1,2 s.

Pédale d'expression

Paramètres	Valeurs affichées
Pedal Link	OFF Ah (Wah Wah) SPD (vitesse) d'EPt (profondeur) L1 (niveau Mod/Pch) d'Et n (désaccordage) bEnd (Whammy) SENS (sensibilité) d'U (niveau du retard) Fb (répétition du retard) rb1 (niveau de réverbération) PrE (niveau de sortie pré-effets) PoSt (niveau de sortie post-effets)
Valeur max.	Selon le paramètre
Valeur min.	Selon le paramètre

La pédale d'expression du BP-8 Valve vous permet de contrôler plusieurs paramètres en temps réel.

Pédal Link Selectionne le paramètre contrôlé par la pédale d'expression dans le programme en cours.

Valeur max. Détermine la valeur max vant. La plage varie en fonction du paramètre sélectionné.

Valeur min. Détermine la valeur min rrière. La plage varie en fonction du paramètre sélectionné. Pourlier la pédale d'expression à un paramètre, suivez cette procédure :

1. Appuyez sur la touche.
2. Utilisez la touche de paramètre jusqu'à ce que la LED au-dessus de la colonne du Noise Gate soit allumée.
3. Utilisez la touche de paramètre jusqu'à ce que la 4e LED de la rangée verticale soit allumée.
4. Utilisez les flèches de valeur et pour sélectionner à l'écran le paramètre que vous souhaitez associé à la pédale.
5. Réglez les valeurs minimum et maximum entre lesquelles vous souhaitez que le paramètre varie.

Wah Wah

Paramètres	Valeurs affichées
On/Bypass	On-bYP
Type	1..3

Le BP-8 Valve offre 3 types d'effets Wah Wah, pouvant être utilisés avec ou sans distorsion pour obtenir un son Wah Wah classique.

On/Off Active ou déactive le module.

Type Sélectionne le type d'effet Wah Wah. 1 = Wah Wah classique, 2 = Wah Wah Enveloppe et 3 = Wah Wah basse.

• L'effet Wah Wah peut être associé à la pédale d'expression. Voir chapitre précédent.

La section des effets Mod/Pitch du BP-8 Valve vous permet de sélectionner les effets suivants : chorus, Flanger, Phaser, tremolo, Panner, Pitch Shifter, Whammy™ (Bend), Fretless, Octabass, et filtre d'enveloppe. Les paramètres de ces effets sont régés dans ce module.

On / Bypass

Active / désactive ce module.

Type

Permet de sélectionner un type d'effet de modulation/pitch particulier. Les types sont : Chorus, Flanger, Phaser, Tremolo, Panner, Pitch Shift, Whammy™ (Bend), Fretless, Octabass et Envelope Filter.

Niveau

Détermine le niveau global du mixage de l'effet de modulation ou de Pitch Shifter. Plage : de 0 à 100.

Chorus [chor

Valeurs	Valeurs affichées
Vitesse	☐ . . . 100
Profondeur	☐ . . . 100
Retard	☐ . . . 100

Le BP-8 Valve offre un effet de chorus unique, tant par ses caractéristiques que par sa sonorité. Ce double chorus est particulièrement riche : il offre de multiples voix avec différentes caractéristiques de déphasage. Les paramètres du chorus sont les suivants :

Vitesse

Déterminez la vitesse de balayage du chorus. Plage : de 0 à 100.

Profondeur

Ce paramètre détermine la profondeur (intensité) du balayage du chorus. Plage : de 0 à 100.

Retard

Déterminez le temps de retard appliqué à l'effet de chorus. Plage : de 0 à 100.

FlangerFLAn

Valeurs	Valeurs affichées
Vitesse	0. . . 100
Profondeur	1. . . 16
Réinjection	-99. . . 0. . . 99

Le Flanger de qualité studio du BP-8 Valve est exceptionnellement riche. Les paramètres du Flanger sont les suivants :

Vitesse

Déterminez la vitesse de balayage du Flanger. Plage : de 0 à 100.

Profondeur

Déterminez la profondeur et le retard de l'effet de Flanger. Plage : de 1 à 16.

Réinjection

Ce paramètre détermine la réinjection (régénération) et peut varier comme la profondeur de balayage (intensité) du Flanger. Variable de -99 à 99.

PhaserPHA5

Valeurs	Valeurs affichées
Vitesse	0. . . 100
Profondeur	0. . . 100
Réinjection	0. . . 99

L'effet classique et réglable de déphasage du BP-8 Valve est un héritage des sons des claviers et des basses des années 70.

Vitesse

Déterminer la vitesse du balayage de phase. Plage : de 0 à 100

Profondeur

Règle profondeur du balayage (intensité) du Phaser. Plage : de 0 à 100.

Déterminez la quantité de son déphasé réinjecté en entrée du module. Les réglages importants de réinjection produisent d'incroyables sons artificiels. Plage : de 0 à 99.

Trémolotre

Valeurs	Valeurs affichées
Vitesse	☐ . . . 100
Profondeur	☐ . . . 100

Le tremolo fut l'un des premiers effets jamais créés, il fut principalement utilisé sur les amplificateurs guitare. Le BP-8 Valve donne un nouveau souffle à cet effet classique en l'offrant aux bassistes. Cet effet permet une modulation du volume absolument transparente.

Vitesse

Déterminez la vitesse du trémolo (vitesse de modulation).

Plage : de 0 à 100.

Profondeur

Règle l'intensité du trémolo. Plage : de 0 à 100.

Auto Panner

Valeurs	Valeurs affichées
Vitesse	☐ . . . 100
Profondeur	☐ . . . 100

Un Panner automatique est un effet proche du trémolo qui module le son de gauche à droite à une vitesse donnée. Les paramètres sont les suivants :

Vitesse

Déterminez la vitesse du Panner (vitesse de modulation). Plage : de 0 à 100.

Profondeur

Permet de régler l'intensité de l'effet de Panner. Plage : de 0 à 100.

Pitch Shifter Tech

Valeurs	Valeurs affichées
Quantité	-24 . . 0 . . 24
Detune	-99 . . 0 . . 99

L'effet de Pitch Shifter du BP-8 Valve permet de transposer le signal de 0 à 24 demi-tons au-dessus ou au-dessous de la hauteur du signal d'entrée.

Quantité

Determine l'intervalle entre la note initiale et la note transposée.

Variable : de -24 à 24

Detune

Determine le taux de désaccordage appliqué à la note transposée.

Variable : de -99 à 99.

WhammybEnd

Valeurs	Valeurs affichées
Quantité	0cUP . . . dEt n
Whammy	0 . . . 100

L'effet de variation de hauteur Whammy™ du BP-8 Valve vous permet de varier doucement entre deux intervalles de hauteur préprogrammés à l'aide de la pédale d'expression.

Quantité

Sélectionnez la fonction du module d'effet Whammy ^TM. Il existe 16 fonctions disponibles dans les modules Whammy normaux :

Whammy	Harmonie (signal non traité ajoute)
Octave sup. = ∅c UP	Octave sup./Octave inf. = ∅u ∅d
Seconde sup. = ∅ndU	Octave inf./Quarte inf. = ∅u 4d
Seconde inf. = ∅ndd	Quarte inf./Tierce sup. = 4d 3u
Quarte inf. = 4thd	Quarte sup./Quinte sup. = 4u 5u
Octave inf. = ∅c UP	Quinte sup./Sixte sup. = 5u 6u
	Quinte sup./Octave sup. = 5u 0u
	Detune = dE ⊕ n

Whammy

Le paramètre Whammy reflète le réglage en cours de l'effet Whammy TM. À mesure que vous modifiez ce paramètre, la hauteur de la note originale se modifie selon des intervalles déterminés par le paramètre Quantité. Plage : de 0 à 100.

• Pour associer la fonction Whammy à la pédale d'expression, voir instructions en page 14.

Filtre d'enveloppe Effet

Valeurs	Valeurs affichées
Vitesse (Sensibilité)	1 . . . 100
Profondeur (Type)	1 . . . 7
Regen (signal direct)	1 . . . 100

Le BP-8 dispose également d'un module d'effet de filtrage d'enveloppe qui vous permet d'obtenir un effet de type Wah Wah sans avoir à utiliser le pied*.

Vitesse (Sensibilité)

Ce paramètre détermine la vitesse d'ouverture et de fermeture du filtre d'enveloppe. Plage : de 1 à 100.

Profondeur (Type)

Sélectionne l'un des 7 types de filtré d'enveloppe. 1 = Big Envelope, 2 = Wah Wah, 3 = Batterie électronique, 4 = Filtre Ow, 5 = Extreme, 6 = , 7 = Wah Wah médium

Dly/Regen (niveau non traité)

Sélectionne la quantité de signal non traité à ajouter au signal du filtre d'enveloppe. Plage: de 0 à 100.

L'effet Wah Wah n'est pas disponible lorsque le filtré d'enveloppe est sélectionné comme type de modulation.

Fretless FrEt

Valeurs	Valeurs affichées
Quantité (Temps)	1 . . . 10
Profondeur	☐ . . . 10☐
Regen (Sensibilité)	☐ . . . 10☐

Le BP-8 dispose d'un simulateur de basse Fretless qui est l'une de ses caractéristiques exceptionnelles, idéale pour recréer un son Fretless ou de corde tirée*.

Quantité (Temps)

Déterminez la rapidité d'accentuation de l'effet Fretless. Plage : de 1 à 10.

Profondeur

Déterminez la rapidité de progression de l'effet Fretless. Une profondeur importante induit un son plus variable ou tiré. Plage : de 0 à 100.

Sensibilité

Déterminez la sensibilité de l'effet Fretless. Un réglage important combiné au paramètre de profondeur modifie les qualités du son.

L'effet Wah Wah n'est pas disponible lorsque le simulateur de Fretless est sélectionné comme type de modulation.

Octa Bass Octb

Valeurs	Valeurs affichées
Niveau	□ . . . 10□

Pour ceux d'entre vous qui approuvent les graves jazzy, le BP-8 est équipé d'un module d'effet Octa-Bass.

Niveau

Le paramètre détermine le niveau de l'effet Octa-Bass entendu. Plage : de 1 à 10.

Délai (Tap 1 et 2)

Paramètres	Valeurs affichées
On/Off	On-b yP
Type	Il AP - Il AP
Niveau	0 . . .100
Temps	0 . . .3500
Répétiton	0 . . .99 rH iD

La section d'effet de délambda du BP-8 inclut les fameux temps de retard Tap 1 et 2 de type studio de Digitech.

On/Off Permet d'activer ou de désactiver l'effet.

Type Determine le type de retard. Les types incluent les retards 1 et 2 Tap.

Niveau Determine le niveau du retard des déliés 1 et 2. Plage : de 0 à 100.

Temps de retard Les temps de retard disponibles sont de 0 (pas de retard) à 3,5 secondes. La valeur est affichée en millisecondes.

Répétition Determine le nombre de répétitions de l'effet de délai. Un réglage important induit plus de répétitions. Plage : de 0 à 99 et "gel" de la répétition.

Réverbération

Paramètres	Valeurs affichées
On/Bypass	On-bYP
Type	[Lub . . .5Pr-9
Niveau	0 . . .100
Temps de chute	1 . . .10

L'effet d'ambiance ou réverbération se produit lorsque l'énergie sonore est réfléchie par les surfaces et les objets d'une pièce. Lorsque vous utilisez de la réverbération pour des données de programme enregistrées, vous avez l'impression que le son est produit dans une véritable pièce ou salle. Cette restitution des vrais espaces acoustiques fait de la réverbération un outil indispensable à l'enregistrement musical. Les paramètres de la réverbération et leurs fonctions sont les suivants :

On/Bypass Active ou désactive l'effet de réverbération.

Type Permet de choisir le réglage qui vous convient. Il existe neuf réglages différents.

Club = Club Gare = Gare Plaque = Plaque Salle = Salle Eglise = Eglise Stade = Stade Salle de bain = Salle de bain Studio = Studio Arretes = Arretes

Niveau Détermine le niveau du signal réverbéré, mêlé au signal non traité. Plage: de 0 à 100.

Temps de chute Temps nécessaire à la réverbération pour devenir inaudible.

Plage : de 1 à 10.

Volume général

Paramètre	Valeur affichée
Niveau	0 - 100

Le volume général du BP-8 Valve détermine le niveau de volume global du programme sélectionné. Le niveau peut être contrôlé par la pédale d'expression pour équilibrer les niveaux en temps réel.

Niveau Détermine le niveau de volume général du programme.

Variable : de 0 à 100.

• Pour associer la fonction de volume général à la pédale d'expression, voir instructions page 14.

Initialisation du bp-8 valve

Cette fonction vous permet de récapituler les réglages d'usine de la mémoire du BP-8 Valve et de calibrer la pédale d'expression.

ATTENTION : Lorsque vous initialisez le BP-8, toutes les données utilisées sont définitivement perdues !

Pour restaurer les programmes d'usine et calibrer la pédale d'expression, la procédure est la suivante :

1. Mettez le BP-8 Valve sous tension tout en maintenant enfoncée la touche de sélection de paramètre.
2. Lorsque la mention r5 s'affiche à l'écran, relâchez la touche et appuyez sur la flèche de valeur. Le BP-8 initialise la configuration d'usine.
3. L'écran vous invite à recalibrer la pédale d'expression en affichant la mention : PEdL [CRL
4. Quand l'écran affiche : E, balancez la pédale vers l'avant et appuyez sur l'un des commutateurs qui clignotent.
5. Lorsque l'écran affiche : £oE , balancez la pédale vers l'arrière et appuyez sur l'un des commutateurs qui clignotent. La pédale d'expression est recalibrée et le BP-8 revient en mode de programmation.

Re-calibrage de la pédale d'expression

Si le calibrage de la pédale d'expression ne fonctionne pas, vous pouvez la recalibrer : mettez l'appareil hors tension, maintenez enfoncée la touche de sélection de paramètre, puis mettez l'appareil sous tension. Relâchez la touche puis répétez les étapes 3-5 du paragraphe Initialisation du BP-8 ci-dessus.

Caractéristiques techniques

Convertisseur A/N : 20 bits, Surechantillonnage 128x

Convertisseur A/N : 20 bits, Surechantillonnage 128x

Fréquence d'échantillonnage: 39 kHz

Section DSP :

Architecture: S-DISC II™ (jeu d'instructions informatiques statiques-dynamiques)

Traitement du signal numérique : 24 bits (144,5 dB)

Traitement des données : 48 bits (289 dB)

Mémoire dynamique: 256 ko x 24 bits (3,5 s)

Mémoire statique: 256 ko x 24 bits (6,55 ms)

Traitement des données : 10,0 MIPS

Traitement des adresses : 15,0 MIPS

Facteur de multiplication : 24 bits x 24 bits

Type de lampe:

(1) 12AX7

Polarisation de plaque : 100 V

Connecteur: Jack stéréo asymétrique 6,35mm

Niveau nominal: -8 dBu

Niveau maximum: +10 dBu

Impédance: 470kOhms

Section de sortie :

Connecteur: Jack stéréo 6,35 mm

Niveau nominal: +4 dBu

Niveau maximum: +18 dBu

Impédance: 50 Ohms

Général :

Bande passante: 20Hz - 16kHz

Rapport Signal/Bruit : Supérieur à 95 dB; ref. = signal max., plage de mesure 22 kHz

Distortion Harmonique Totale : Inférieure à 0,04 % (1 kHz)

Presets : 40 programmes d'usine, 40 programmes utilisés

Alimentation :

US et Canada: 120V, 60Hz

Japon: 100V, 50/60Hz

Europe: 230V, 50Hz

UK:240V,50Hz

Consommation électrique : 16 W

Dimensions : Longueur : 18" / 45,7 cm, largeur : 8,75" / 22,2 cm, hauteur : 2,75" / 7 cm

Adaptateur secteur : PS-0920

Liste des presets

Voici une liste de tous les programmes utilisés du BP-8 Valve.

Banque 1

F11 Super Punch F12 Clean Octabass F13 Basse synthé F14 Pseudo tire

Banque 2

F21 Enveloppe extreme F22 Retard de phase F23 Pédale 5 cordes F24 Vibro Crunch

Banque 3

F31 Exit 13 F32 Synthèse F33 Flanger mediator F34 SVT Grit

Banque 4

F41 Chorus Clean F42 Slap Compressé F43 Octo Cavern F44 Wah Wah Grave

Banque 5

F51 Fat Sustain F52 AutoWah muscle F53 Fat mediator F54 Medium creuses

Banque 6

F61 Quintes distordues F62 Slap Space F63 Fascination F64 Baby Wah

Banque 7

F71 Tremolo dur F72 Solo octave F73 Son sur Son F74 Enveloppe Industrial

Banque 8

F81 Médium punchy F82 Drippy F83 Reggae Mon F84 Pedale Fretless

Banque

F91 Pédale Glissando F92 Whammy (haut) F93 Tremolo saturé F94 Octabass

Banque 10

F10-1 Super enveloppe F10-2 Octave malléable F10-3 Octave Whammy (bas) F10-4 Flanger

DigiTech™, Whammy™ et S-DISC™ II sont des marques déposées du groupe Harman Music Group Incorporated

Consultez notre site Internet à l'adresse suivante :

http://www.digitech.com
