MODE D'EMPLOI ZKC9244X ZANKER

Notice d'utilisation

User Manual

Dunstabzugs-haube

Afzuigkap

Hotte

Cooker Hood

ZKC 9244

ZKC 6244

Nous vous remercions d'avoircision cièt appeareil.

Nous vous souhaitons de profiter pleinement de votre nouveltainsepuareil et nous espérons que vous choisisrez de nouveau notre marque lors de votre prochain achat d'appareil électroménager. Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de reférence pendant toute la durée de vie du produit. Si l'applieil avait etre vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Sommaire

Consignes de sécurité 37
Généralités 39
Version évacuation extérieure 39
Utilisation de la hotte 41
Entretien 42
Nettoyage 44
Accessoires (en option) 45
Charakteristiques techniques 45
Branchement electrique 46
Installation de la hotte 48

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit partager le même diamètre que celui de l'ouverture d'évacuation.

Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part..

• La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cuisinières electriques et de 65cm dans le cas de cuisinières a gaz ou mixtes.
  Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
  L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

• Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviditer tout risque de chocoléctique.

• La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

sur le produit ou son

emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et electronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour Broker plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un contrôle à charbon actif (en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtré à charbon actif d'origine (voir Accessoires).

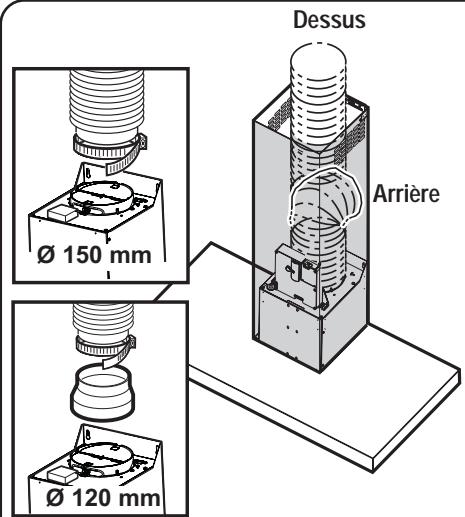

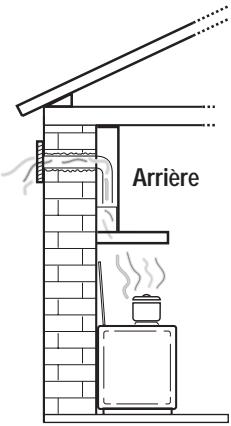

Version évacuation extérieure

Anneau de raccord

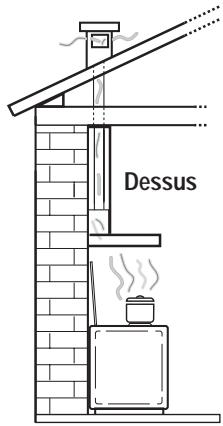

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
- Pour obtenir des performances optimes lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

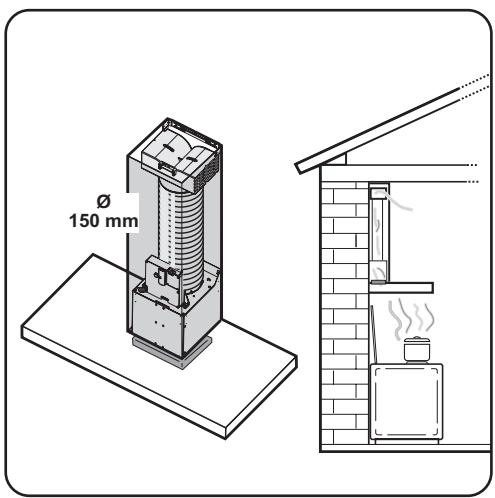

Version recyclage

L'air est filtré par un filtré à charbon (en option) et renvoyé dans la piece.
- En version recyclage utilisez le filtré à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

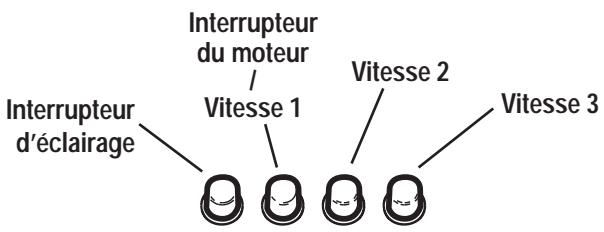

• La hotte aspirante est équipée de vitesse régable. Il est conseilé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la baisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l'appareil:

• Interrupteur d'éclairage: Cét interrupteur sert àmettre en fonctionnement ou à l'arrêt l'éclairage dont est équipé la hotte aspirante.
• Interrupteur du moteur/Vitesse 1 : Cet interrupteur sert à la mise en fonctionnement du moteur ou de la 1ère vitesse du moteur.
• Vitesse 2 : Cet interrupteur sert à la mise en fonctionnement de la 2ème vitesse du moteur.
  Vitesse 3 : Cet interrupteur sert à la mise en fonctionnement de la 3ème vitesse du moteur.

Entretien

Attention! Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.

Filtre à graisse métallique

• Le filtré à graisse métallique a pour but de piéger les particules de graisse produit durant la cuisson des alimentés et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage. Le filtré à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisse.

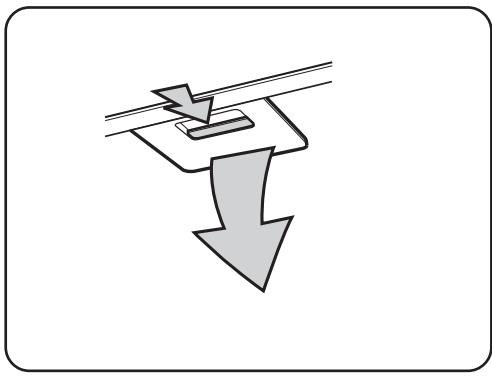

Ouverture du filtre àGRAISSÉMETALLIQUE

Actionnez la poignee a ressort et decrochez le filtre vers le bas.

Nettoyage à la main

• Laissez tremper la cassette du filtre àGRAISSÉ métallique durant env. 1 heures dans de l'eau chaude avec un détergent deux puis rincez à l'eau chaude. Remettez en place la cassette soignement séchée.

Lave-vaissele

• Placez la cassette du filtre àGRAISSÉ métallique dans le lave-vaiselle.
  Vérifiez que la rotation du bras de lavage du lave vaisse ne puisse pas etre gèné par le filtre àGRAISSÉ.
  Lavez avec un programme pour vaisse très sale et une température d'au moins 65^ .
  Recommencez eventuèlement l'opération.
  Remettez en place la cassette après séchage.
• IMPORTANT! Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre àGRAisse métallique lors du passage dans le lave-vaiselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du dédTergent (n'employez jamais de dédTergents corrosifs ou de brosses à récurer!).

Filtre à charbon

• Le filtré à charbon doit être mis en place lorsqu'la hotte est utilisé en version recyclage.
• Pour cela, il faudra utiliser le filtré à charbon actif d'origine (voir Accessoires).
• Nettoyage/remplacement du filtré à charbon

A la différence d'autres filtres de même type, le filtré à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtré doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommendé de nettoyer le filtré dans un lavevaisselle, à la température maximum. Utiliser un détergent normal. Aucun ustensile menager ne doit être present dans le lave-vaisselle lors du nettoyage du filtré, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causeur ultérieurement de mauvaises odeurs. Pour reactiver le charbon, il suffit demettre le filtré à secher au four. Régler le four sur chaleur normale, à une température de 100^ , et y laisser le filtré pendant 10 minutes.

Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de détention des odeurs.

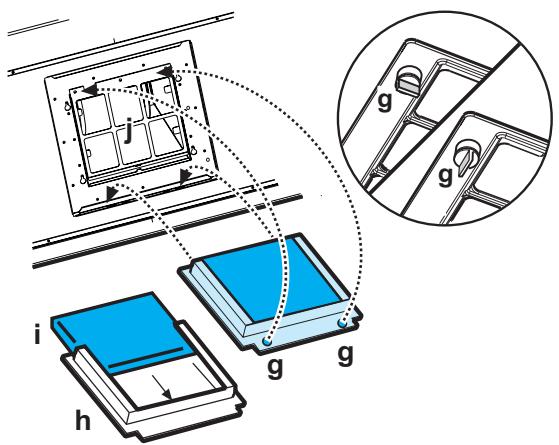

Montage

Enlevez les filtres a graisse.

Enlevez le chassin i qui soutient le filtre h en tournant de 90^ les boutons (g) qui le fixent à la hotte. Introduisez le coussinet de charbon actif à l'intérieur du chassin et remontez le tout à sa place.

Tournez le filtré à charbon dans le sens des aiguilles d'une montre pour le bloquer en position. Remontez les filtres àGRAISE.

Pour le démontage, procédez dans l'ordre inverse.
- Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modele et la refERENCE du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
- Vous pouvez commander le filtré à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'unendommagement du moteur ou d'incendielis à un entretien négligé ou au non respectdes consignes de sécurité precedemmentmentionnées.

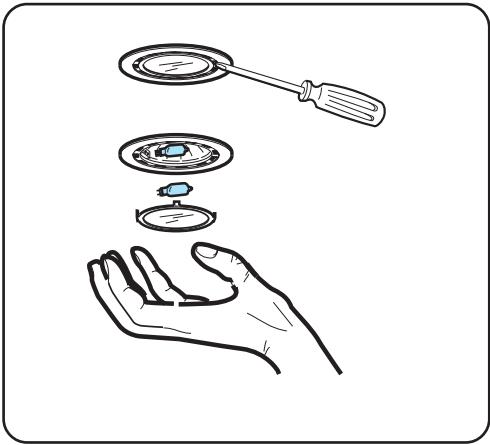

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.

• Retirez la protection de l'ampoule avec un tournevis.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Remontez la protection de l'ampoule.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installee avant d'appeler le Service Avres-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage.
  N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux.

N'utilise jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau de commandes et la grille du filtre àGRAISE avec un chiffon légarement imbibé d'un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtré(s) et de nettoyage. Le non respect peut entrainer un risque d'incendie suite à l'accumulation de graisse dans le filtré.

Accessoires (en option)

Filtre à charbon Type 20

techniques

	ZKC 6244	ZKC 9244
Dimensions (en cm):
Hauteur (Version évacuation extérieure):	62,2-115,2	62,2-115,2
Hauteur (Version recyclage):	69,9-115,2	69,9-115,2
Largeur:	59,8	89,8
Profondeur:	45	45
Puisance nominale totale:	160 W	160 W
Moteur:	120 W	120 W
Eclairage:	2 x 20 W (G4)	2 x 20 W (G4)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/Matériel de montage

2 embouts de tournevis (pour visser les vis avec tête du type TORX).

1 manchon de réduction

1 déflecteur

1 étrier de la cheminée

6 chevilles Ø 8 mm (pour les fixations au mur)

6 vis 5x45 (pour les fixations au mur)

2 rondelles

2 vis 2,9 x 6,5 (pour fixer la cheminée)

2 vis 3 x 9 (pour fixer le déflecteur).

Branchement électrique

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placee dans une zone accessible. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalise pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformement aux reglementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

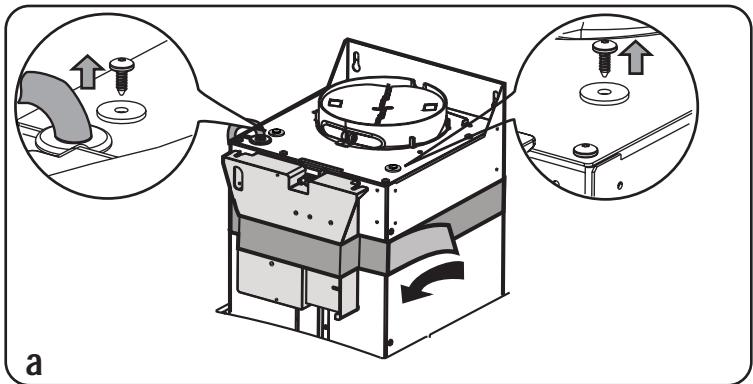

Avant de commencer l'installation

• Vérifiez en outre qu'a proximé de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu'il est possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version aspirante).
• Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

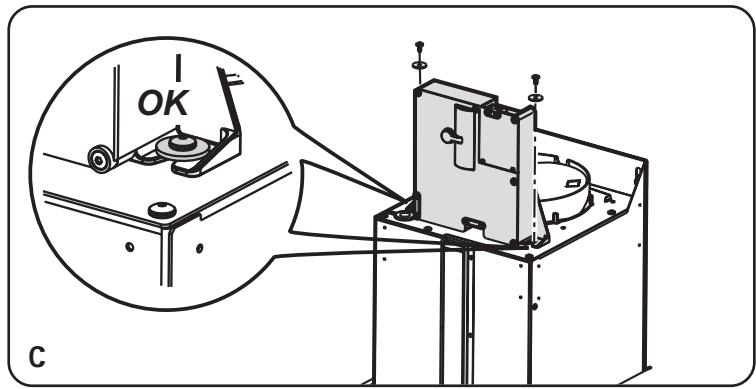

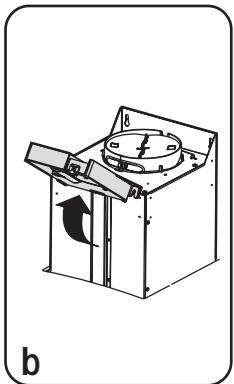

• Installez la boitelectronique à l'aide de 2 vis (a-b-c).

Installation de la hotte

• Enlevez la grille d'aspiration.

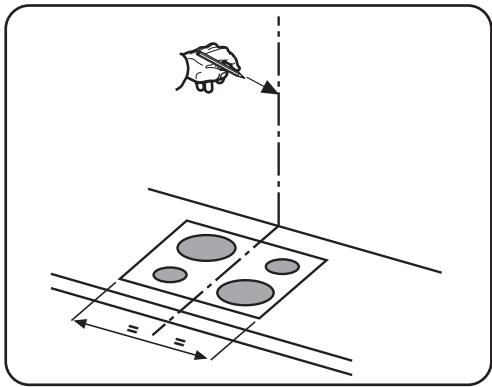

• A l'aide d'un crayon, réaliser une ligne sur la paroi, jusqu'au plafond, correspondant à la ligne Médiane, ce qui facilitera les opérations d'installation.

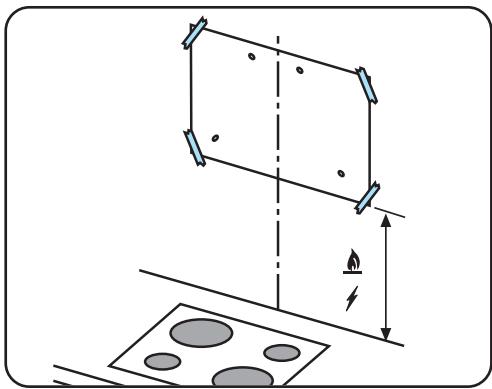

• Appliquer le gabarit de perçage au mur: la ligne verticale mediane imprimée sur le gabarit de perçage devra correspondre à la ligne mediane dessinée sur le mur, en outre, le bord inférieur du gabarit de perçage devra correspondre au bord inférieur de la hotte.

• Forer comme indiqué sur le gabarit, insérer les chevilles au mur et visser les 2 vis dans les trouss supérieurs en laissant un espace entre la tete de la vis et le mur d'environ 1cm.

Remarque: RÉalisir toutes tous les trouss indiqués sur le gabarit: les 2 supérieurs servent pour accrocher la hotte tandis que les trouss inférieurs (généralement 2 lateraux) servent pour la fixation définitive et de sécurité.

• Appliquer l'étrier de support cheminées à la paroi adhérant au plafond, utiliser l'étrier de support cheminées comme gabarit de perçage (si présente, la petite fente sur le support doit correspondre avec la ligne précédemment tracée sur le mur) et marquer 2 trous avec le crayon, réaliser les trous, insérer 2 chevilles.

Fixer l'étrier de support cheminées à la paroi à l'aide de 2 vis.

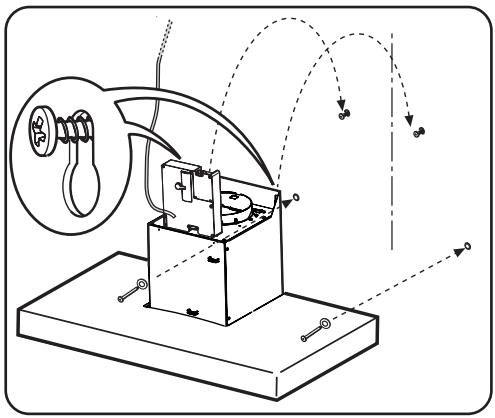

• Accrocher la hotte aux 2 vis supérieures.
• Introduire et visser dans les trouss inférieurs les vis (et rondelles!) pour la fixation définitive (OBLIGATOIRE!!) ensuite, après avoir verified l'horizontalité de la hotte, VISSER FERMEMENT TOUTES LES VIS inférieures et supérieures.

Remarque: les points de fixation inférieurs sont visibles en enlevant les filtres antigraisse et se trouvent sur les cotes de la hotte.

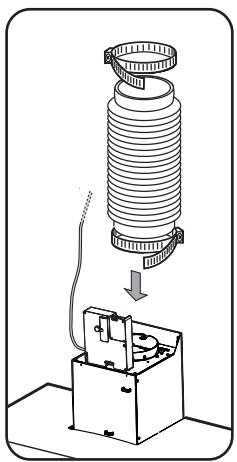

• Réaliser le raccordement d'un tuyau (tuyau et joints de fixation non fournis, à acheter séparément) pour l'évacuation des fumées à l'anneau de raccordement place au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tube devra être reliée à un dispositif d'évacuation des fumées vers l'extérieur en cas d'utilisation de la hotte en version aspirante.

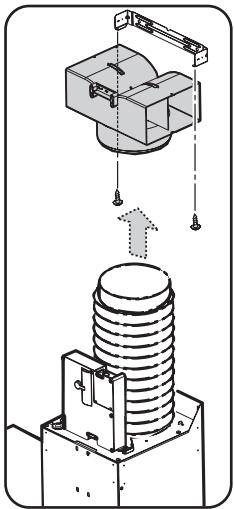

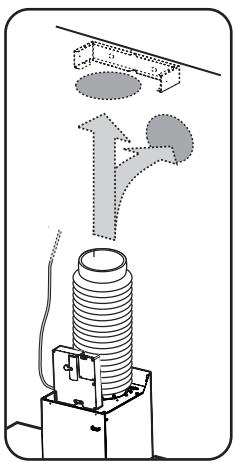

Dans le cas où l'on souhaiterait utiliser la hotte en version recyclage, fixer alors à l'étrier de support le déflecteur et relier l'autre extrémité du tuyau à l'anneau de raccordement place sur le déflecteur.

• Effectuer le raccordement électrique.

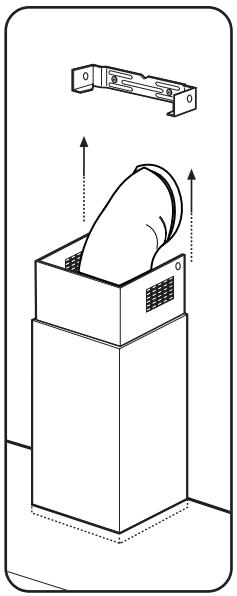

• Faire glisser la partie inférieure de la cheminée en couverture complète du groupe d'aspiration jusqu'à l'insérer à l'endroit prévu au-dessus de la hotte.

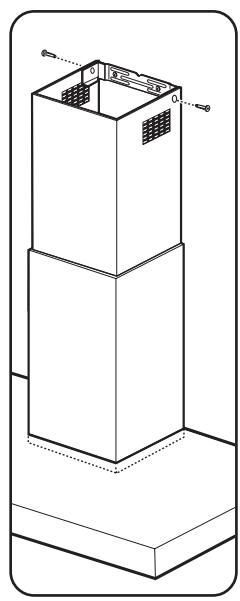

• fixer la partie supérieure de la cheminéeaudessus à l'aide de 2 vis à l'étrier de support cheminées.

• Fixer la grille d'aspiration.
