Type de produit	Hotte aspirante
Marque	ZANKER
Modèle	ZKD4050G
Alimentation électrique	230 V / 50 Hz
Puissance moteur	130 W
Éclairage	2 × 40 W (ampoules)
Puissance installée totale	210 W
Débit d'air maximal	320 m³/h (à la sortie)
Nombre de vitesses	3 (boutons de réglage)
Modes de fonctionnement	Évacuation extérieure ou recyclage avec filtre à charbon
Filtre antigraisse	Filtre métallique lavable (réf. GZD 3082) ou avec indicateur de saturation (réf. GZD 5928)
Filtre anti-odeurs	Filtre à charbon actif non lavable (réf. GZD 3081), à remplacer environ deux fois par an
Distance minimale de sécurité	650 mm entre le plan de cuisson et la hotte
Raccordement électrique	Câble d'alimentation de 1,40 m avec fiche de sécurité
Fonction hiver/été	Possibilité de passage en recyclage en hiver pour économiser l'énergie

FOIRE AUX QUESTIONS - ZKD4050G ZANKER

Comment nettoyer le filtre antigraisse ?

Le filtre métallique antigraisse peut être lavé avec de l'eau et du savon ou directement au lave-vaisselle (cycle normal). Il doit être remplacé régulièrement pour maintenir l'efficacité de la hotte.

Quelle est la référence du filtre antigraisse avec indicateur de saturation ?

Le filtre antigraisse avec indicateur de saturation (points rouges) porte la référence GZD 5928. Les points rouges deviennent visibles de l'extérieur lorsque le filtre est saturé.

Comment remplacer le filtre anti-odeurs (charbon) ?

Coupez d'abord l'alimentation électrique. Tirez les deux pommeaux vers le bas pour retirer l'ancien filtre. Insérez le nouveau filtre (réf. GZD 3081). Ce filtre ne se nettoie pas et doit être changé environ deux fois par an.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale recommandée est de 650 mm selon la norme DIN 68901/2.1.2. Cela garantit une aspiration efficace et réduit les risques d'incendie.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en recyclage. Vous devez installer un filtre à charbon actif (réf. GZD 3081) et pousser le levier inverseur (sous l'éclairage) vers la droite pour passer en mode recyclage (Fig. 7/1 et 9).

Que faire en cas de panne de la hotte ?

Avant toute intervention, débranchez l'appareil. Pour faciliter le service après-vente, notez les informations de la plaque signalétique : modèle, type et numéro de fabrication. Insérez ces numéros dans les cases prévues pour que le technicien puisse préparer les pièces nécessaires.

Comment installer la hotte en fixation murale ou sous un meuble suspendu ?

Utilisez le gabarit fourni pour marquer les trous. Pour fixation murale, percez, insérez les chevilles et vissez en laissant 6 mm entre la tête de vis et le mur. Pour fixation sous meuble, percez des trous de 4,5 mm de diamètre et fixez la hotte avec 4 vis. Assurez-vous qu'aucune installation existante n'est touchée.

Puis-je faire des fritures sous la hotte ?

Oui, mais surveillez attentivement la cuisson car l'huile peut surchauffer et s'enflammer. Il est interdit de flamber sous la hotte. L'huile usée s'enflamme rapidement, soyez prudent.

Comment convertir la hotte en mode évacuation extérieure ?

Pour une évacuation extérieure, assurez-vous d'avoir un tuyau d'évacuation court avec peu de coudes. Ne connectez jamais à une cheminée de fumée ou de gaz en fonctionnement. Pour la version filtrante, l'ouverture doit être obturée avec le couvercle fourni et le levier inverseur poussé vers la droite pour le recyclage.

Quels sont les risques d'utiliser la hotte simultanément avec un appareil de chauffage ?

Une hotte à évacuation extérieure peut créer une dépression dans la pièce, perturbant les appareils de chauffage à combustion. Assurez-vous que la sous-pression ne dépasse pas 0,04 mbar. Ouvrez une fenêtre ou une porte si nécessaire. En mode recyclage, il n'y a pas de limitation.

MODE D'EMPLOI ZKD4050G ZANKER

Notice d'emploi et de montage pour

hottes classiques ZKD 4050 B

ZKD 4050 W

Dimensions:

Fig. 1

Fig. 2

Introduction:

La présente notice a pour but de vous faire connaître les différents équipements techniques de votre appareil et de vous familiariser avec son utilisation.

Description de l'appareil:

L'appareil peut être utilisé soit comme hotte cheminée, que sous le meuble suspendu. La hotte est utilisable en version aspirante ou filtrante. S'il existe une possibilité d'évacuation extérieure (tuyau d'évacuation ou conduit d'aération), nous recommendons ce mode d'utilisation. La majeure partie des vapeurs et odeurs de cuisson et de rôtissage est ainsi évacuée. Un filtre antigraisse incorpore absorbe les résidus graisseux des vapeurs. Notre cuisine - meubles et murs - est essentiellement protégée contre les odeurs et les particules graisseuses.

L'utilisation en recyclage nécessite l'adaptation d'un filtré anti-odeurs.

L'air contenant les vapeurs et odeurs dégagées par la cuisson et le rotissage est aspiré à travers le filtre antigraisse et ensuite à travers le filtre anti-odeurs.

Suivant le stade actuel de la technique, l'efficacité du filtre anti-odeurs (filtre à charbon actif) est optimale. Ce filtre permet de retenir l'essentiel des particules de graisse et des odeurs qui, sauf cela, se déposeraient sur les meubles et murs à l'intérieur de la cuisine.

Fonctionnement hiver/été

Par souci d'économie d'énergie, nous recommandons de convertir un appareil à évacuation extérieure en recyclage pendant les mois d'hiver. L'air chaud purifié est ainsi réintégré dans la pièce.

Caractéristiques techniques:

Puissance moteur: 130 Watt Eclairage: 2 × 40 Watt Puissance installée: 210 Watt/230 V/50 Hz ~ Raccordement électrique: câble d'alimentation de 1,40 m, fixe sur l'appareil, avec fiche pour prise de courant de sécurité. Couper l'appareil du réseau avant toute réparation en retirant la fiche! Puissance d'aspiration: ZKD 4050 B/W/S/N 320 m³/h. (à la sortie de l'appareil).

Conseils d'utilisation:

La hotte doit être mise en marche au plus tard au début de la cuisson ou du rotissage. Vous augmenterez l'efficacité du filtre antigraisse et du filtre antiodeur en arrêtant la hotte seulement 20 à 30 minutes après la fin de cuisson.

Flamber en-dessous de la hotte est défendu. Pendant la friture, surveilliez le déroulement car l'huile peut se surchauffer et s'enflammer. L'huile usée s'enflamme rapidement et peut provoquer un incendie.

Afin d'éviter un incendie, il est nécessaire de nettoyer l'appareil à l'intérieur. Ceci peut se faire moyennant une serviette trempée dans de l'alcool. Il est très important de nettoyer les filtres et de les replacer régulièrement.

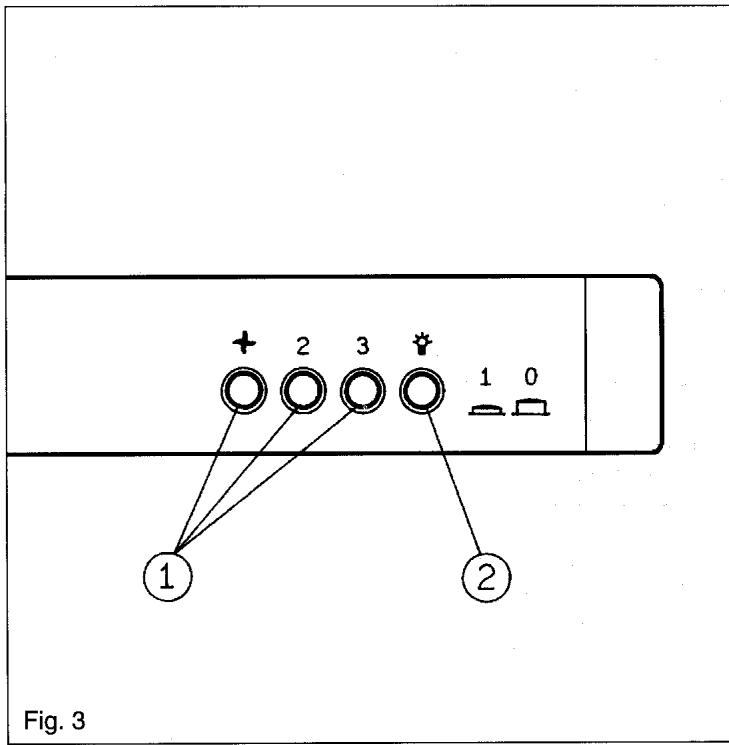

Fonctionnement de la hotte: L'appareil ZKD 4050 B/W/S/N est équipé de trois boutons pour le réglage de la vitesse d'aspiration (Fig. 3/1).

Eclairage: L'éclairage est indépendant de la mise en marche et de l'arrêt de l'appareil; il est commandé par interrupteur (Fig. 3/2).

Filtre antigraisse

L'efficacité de la hotte dépend essentiellement de l'état du filtré. Son pouvoir d'absorption de résidus graisseux étant limité, le filtré doit être remplacé à temps.

Le filtré métallique pour graisses à haut rendement peut être lavé avec de l'eau et du savon ou directement dans le lave-vaisselle avec un normal cycle de lavage.

Le filtre métallique peut être commandé avec le sigle GZD 3082.

En alternative à tel filtré, on dispose d'un filtré pour graisse avec un indicateur de saturation. Dans ce cas les points rouges à l'intérieur du filtre deviennent visibles de l'extérieur et indiquent la nécessité de changer le filtre.

Le filtre graisse peut être commandé avec le sigle GZD 5928.

Filtre anti-odeurs

(pour)

L'air aspiré passe en plus par un filtre à charbon actif qui en élimine les odeurs de cuisson.

Ce filtre ne peut être nettoyé. Il doit être remplacé en fonction de la fréquence d'utilisation (env. deux fois par an).

Le filtre anti-odeurs est livrable sous la référence GZD 3081.

Remplacement du filtre antigraisse:

1. Couper l'appareil du réseau en retirant la fiche.
2. Lever la vitre visière.
3. Pour ouvrir la grille, pousser les arrêts (Fig. 4/1) à droite et à gauche de la grille l'un vers l'autre.
4. Faire basculer le cadre vers le bas. Pousser le cadre vers l'avant du guide latéral et dégager par la rainure.
5. Pousser le bout des tiges métalliques vers l'extérieur et dégager par le haut (Fig. 5). Retirer le filtre antigraissé.

Après le nettoyage du cadre, replacer le filtre à GRAISSE, ajuster les dimensions du nouveau filtre antigraissé et introduire le filtre dans le cadre.

Veiller à ce que les pois rouges sur la plaque se trouvent à l'intérieur.

Fig. 4

Fig. 5

Remplacement du filtre antiodeurs:

(pour)

Le filtre peut être enlevé simplement en tirant les 2 pommeaux vers le bas (Fig. 6/1)

Que faire en cas de panne?

Indiquez à votre service après-vente les précisions suivantes:

Modèle
Type
N° fabr.

Vous ouvrirez ces indications sur la plaque signalétique à côté du moteur. Inscrivez les numéros des maintenanat dans les cases correspondantes. Ces données permettent au service après-vente de préparer les pièces détachées nécessaires; votre hotte pourra ainsi être remise en état dès la première intervention du technicien.

Indications générales

La hotte doit toujours être centrée au-dessus du poste de cuisson. La distance minimum entre poste de cuisson et hotte doit s'élever à 650 mm suivant DIN 68901/2.1.2.

Fig. 6

Remarque:

Le raccordement se fait moyennant une boîte tous pôles séparés avec largeur de contact par pôle d'au moins 3 mm.

Connection d'évacuation extérieure. Lors d'une connection à évacuation extérieure, prière d'observer les points ci-après : ne jamais utiliser une cheminée de fumée ou de gaz en action. Ne pas connecter l'évacuation à une buse d'aération pour, chambre de chauffage. Lors de la connection à des cheminées de fumée ou de gaz non employées, prière de demander l'avis du ramoneur.

L'évacuation vers l'extérieur se fait moyennant une buse d'évacuation, soit vers le haut, soit à travers du mur vers l'extérieur.

Indication importante!

L'efficacité de la hotte est d'autant plus grande que le tuyau d'évacuation est court et le nombre de coudes réduit.

Remarque en rapport avec l'évacuation.

Lors d'un fonctionnement simultané d'une hotte à évacuation extérieure et d'un appareil de chauffage qui nécessite de l'air (p. e. poêle à gaz, à mazout, aux charbons, chauffe-eau instantané, chauffe-eau), prudence est conseillée, car lors de l'aspiration d'air par la hotte, la quantité d'air dans la chambre diminue, ce qui enlève l'air nécessaire pour les poêles. Un fonctionnement sans danger est possible quand, lors d'un fonctionnement simultané de la hotte et de poêle, il y a dans la chambre une sous-pression de max 0,04 mbar. Ceci évite une réaspiration des gaz d'évacuation des poêles.

Des ennuis peuvent être évités en ouvrant p. e. une fenêtre ou une porte.

Remarque:

Lors du jugement, il faut tenir compte de la totalité d'air disponible dans la maison. Lors du fonctionnement d'appareils à cuisson p. e. taque de cuisson et four à gaz, la règle ci-dessus n'est pas en vigueur. Lorsqu'il y a des doutes, prière de consulter le ramoneur. Lors de l'emploi d'une hotte à circuit fermé - avec filtre à charbon - l'emploi est possible sans limitations.

Préparation de la hotte pour l'évacuation extérieure

Pour la version filtrante, l'ouverture doit être obturée avec le couvercle. Transformer ensuite le fonctionnement en recyclage ; pousser à cet effet le levier inverseur (qui se trouve en dessous de l'éclairage) vers la droite (Fig. 7/1 et 9).

Lors de la pose et de l'utilisation de la hotte, s'assurer que rien ne gène l'aération devant la partie supérieure de l'appareil.

Fixation de la hotte au mur

1. À l'aide du gabarit fourni, marquer la position des trous, assurez-vous qu'aucune installation existante ne risque d'être touchée.
2. Percer les trous de fixation, introduire les chevilles et serrer les vis jusqu'à une distance d'env. 6 mm entre

tête de vis et mur (Fig. 7/3 et 8/3).

1. Placer la hotte au mur pour vérifier une parfaite installation, puis marquer la position des 2 trous (Fig. 7/4 et 8/4).
2. Placer de nouveau la hotte au mur, serrer les vis (Fig. 8/3) et mettre de l'intérieur de l'appareil les vis (Fig. 8/4).
3. Seulement au cas où la hotte soit inclinée vers le bas, desserrer les 4 vis et régler son inclination en insérant les vis (Fig. 7/5 et 8/5) dans les trous appropriés.

Fig. 7

Fixation de la hotte à l'élément suspendu

1. Retourner l'élément suspendu.
2. A l'aide du gabarit fourni, marquer la position des 4 trous de fixation ainsi que celle du trou d'évacuation.
3. Percer les trous de fixation (avec une mèche de 4,5 mm Ø).
4. Seulement en cas d'évacuation vers le haut. Effectuer la découpe pour le tuyau d'évacuation (Ø 130 mm). Fixer la collerette à l'appareil.
5. Poser l'objet suspendu sur le dessus de la hotte et fixer l'appareil avec 4 vis à travers le dessous de l'objet suspendu. (Fig. 7/2 et 8/2).

Fig. 8

Fig. 9
