Type de produit	Hotte aspirante classique
Modèle	ZKD4050S (également disponible en ZKD4050B, ZKD4050W, ZKD4050N)
Marque	ZANKER
Utilisation	Mode aspirant (évacuation extérieure) ou mode filtrant (recyclage avec filtre à charbon)
Puissance moteur	130 W
Éclairage	2 x 40 W (indépendant de la ventilation)
Puissance totale installée	210 W
Tension / Fréquence	230 V / 50 Hz
Débit d’aspiration	320 m³/h
Nombre de vitesses	3
Filtre antigraisse	Filtre métallique lavable (réf. GZD 3082) ou avec indicateur de saturation (réf. GZD 5928)
Filtre anti-odeurs	Filtre à charbon actif (réf. GZD 3081), remplacement recommandé 2 fois par an
Distance minimale au-dessus de la cuisson	650 mm
Raccordement électrique	Câble d’alimentation de 1,40 m avec fiche de sécurité
Installation	Murale ou sous meuble suspendu
Évacuation	Vers l’extérieur (tuyau Ø 130 mm) ou recyclage avec clapet inverseur
Entretien du filtre antigraisse	Lavage à l’eau savonneuse ou au lave-vaisselle (cycle normal)
Entretien du filtre à charbon	Non lavable, remplacer tous les 6 mois environ
Sécurité	Débrancher avant toute intervention ; ne jamais flamber sous la hotte ; surveiller les fritures
Pièces détachées disponibles	Filtres (antigraisse et anti-odeurs), ampoules, moteur (via SAV avec référence modèle et N° fabr.)

FOIRE AUX QUESTIONS - ZKD4050S ZANKER

Comment installer la hotte ZANKER ZKD4050S ?

La hotte peut être fixée au mur ou sous un meuble suspendu. Utilisez le gabarit fourni pour marquer les trous de fixation. La distance minimale entre la hotte et la plaque de cuisson doit être de 650 mm. Pour le mode évacuation extérieure, raccordez un tuyau d’évacuation de Ø 130 mm. En mode recyclage, installez un filtre à charbon actif et obstruez l’ouverture d’évacuation avec le couvercle fourni.

Comment utiliser la hotte en mode recyclage ?

Pour une utilisation en recyclage, vous devez d’abord installer un filtre à charbon actif (réf. GZD 3081). Ensuite, poussez le levier inverseur situé sous l’éclairage vers la droite (position recyclage). Assurez-vous que l’ouverture d’évacuation extérieure est obturée avec le couvercle fourni.

Comment nettoyer le filtre antigraisse ?

Le filtre antigraisse métallique est lavable. Vous pouvez le nettoyer à la main avec de l’eau savonneuse ou directement au lave-vaisselle (cycle normal). Après lavage, séchez-le soigneusement avant de le remettre en place. En cas d’usure, remplacez-le par un neuf (réf. GZD 3082 ou GZD 5928).

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif ne peut pas être nettoyé. Il doit être remplacé environ deux fois par an (ou plus souvent en cas d’utilisation intensive). La fréquence dépend de la quantité de vapeurs et d’odeurs produites lors de la cuisson. Utilisez la référence GZD 3081.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d’abord que la fiche d’alimentation est correctement branchée et que le disjoncteur n’a pas sauté. Si l’appareil reste inopérant, contactez le service après-vente en indiquant le modèle, le type et le numéro de fabrication (ces informations se trouvent sur la plaque signalétique près du moteur).

Quelle est la puissance d’aspiration de la hotte ?

Le débit d’aspiration maximal est de 320 m³/h (mesuré à la sortie de l’appareil). La hotte dispose de trois vitesses pour adapter l’aspiration à l’intensité de la cuisson.

Comment régler la vitesse d’aspiration ?

La hotte ZKD4050S est équipée de trois boutons permettant de sélectionner la vitesse d’aspiration (voir Fig. 3/1 de la notice). Utilisez la vitesse la plus élevée pour les fortes émissions de vapeurs et la plus faible pour un fonctionnement silencieux.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage. Dans ce cas, les vapeurs et odeurs passent d’abord par le filtre antigraisse, puis par un filtre à charbon actif qui les purifie avant de renvoyer l’air dans la pièce. Ce mode est particulièrement utile en hiver pour conserver la chaleur.

Comment changer l’ampoule de la hotte ?

Pour changer l’ampoule, débranchez d’abord la hotte. Les ampoules sont de type 2 x 40 W (E14 ou similaire, vérifiez le culot). Dévissez l’ampoule défectueuse et remplacez-la par une neuve identique. Ne dépassez pas la puissance indiquée.

Que signifient les points rouges visibles sur le filtre antigraisse ?

Si votre filtre antigraisse est équipé d’un indicateur de saturation (réf. GZD 5928), des points rouges apparaissent de l’extérieur lorsque le filtre est saturé. Dans ce cas, il est temps de remplacer le filtre.

MODE D'EMPLOI ZKD4050S ZANKER

Notice d'emploi et de montage pour

hottes classiques ZKD 4050 B

ZKD 4050 W

ZKD 4050 S

ZKD 4050 N

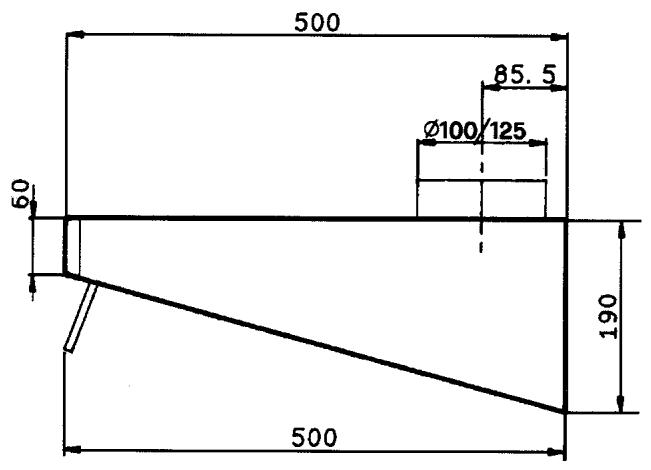

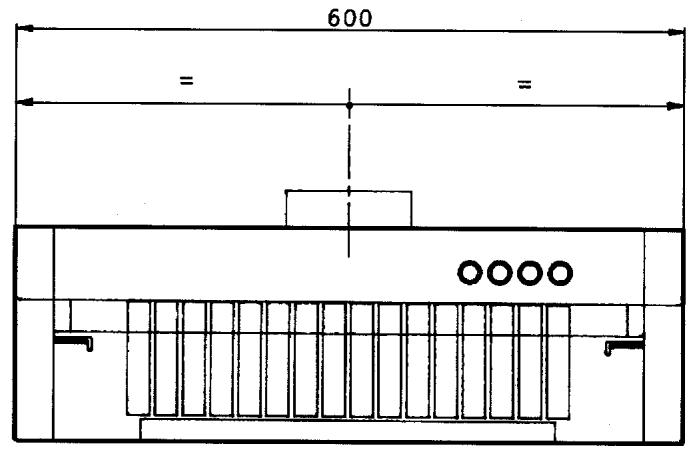

Dimensions:

Fig. 1

Fig. 2

Notice d'emploi et de montage pour hottes classiques ZKD 4050 B/W/S/N

Introduction:

La presente notice a pour but de vous faire connaître les différents équipements techniques de votre apparéil et de vous familiariser avec son utilisation.

Description de l'appareil:

L'appareil peut être utilisé soit comme hotte cheminée que sous le meuble suspendu. La hotte est utilisable en version aspirante ou filtrante. S'il existe une possibilité d'évacuation extérieure (tuyau d'évacuation ou conduit d'aération), nous recommendons ce mode d'utilisation. La majeure partie des vapeurs et odeurs de cuisson et de rôtissage est ainsi évacuée. Un filtré antigraisse incorpore absorbe les résidus graisses des vapeurs. Notre cuisine - meubles et murs - est essentiellement protégée contre les odeurs et les particulesGRAISEUSES.

L'utilisation en recyclage nécessite l'adaptation d'un filtré anti-odeurs.

L'air contenant les vapeurs et odeurs dégagées par la cuisson et le rotissage est aspiré à travers le filtrtre antigraisse et ensuite à travers le filtrtre anti-odeurs.

Suivant le stade actuel de la technique, l'efficacité du filtré anti-odeurs (filtré à charbon actif) est optimale. Ce filtré permet de retenir l'essentiel des particules de graisse et des odeurs qui, sauf cela, se déposeraient sur les meubles et murs à l'intérieur la cuisine.

Fonctionnement hiver/été

Par souci d'économie d'énergie, nous recommendons de convertir un apparéil à évacuation extérieure en recyclage pendant les mois d'hiver. L'air chaud purifié est ainsi réintégré dans la piece.

\section*{Caracteristiques techniques:}

Puisance moteur: 130 Watt
Eclairage: 2 × 40 Watt
Puisance installee:
210 Watt/230 V/50 Hz ~
Raccordement electrique: cable d'alimentation de 1,40 m, fixe sur l'appareil, avec fiche pour prise de courant de sécurité.
Couper l'appareil du réseau avant toute réparation en retardant la fiche!
Puisance d'aspiration: ZKD 4050 B/W/S/N 320 m³/h. (à la sortie de l'appareil).

Conseils d'utilisation:

La hotte doit être mise en marche au plus tard au début de la cuisson ou du rotissage. You augmenterez l'efficacité du filtré antigraisse et du filtré antiodeur en arrêtant la hotte seulement 20 à 30 minutes après la fin de cuisson.

Flamber en-dessous de la hotte est defendu. Pendant la friture, surveilliez le déroulement car l'huile peut se surchauffer et s'enflammer. L'huile use s'enflamme rapidement et peut provoquer un incendie.

Afin d'eviter un incendie il est nécessaire de nettoyer l'appare à l'intérieur. Ceci peut se faire moyonnant une serviette trempe dans de l'alcool. Il est très important de nettoyer les filtrés et de les replacer régulièrement.

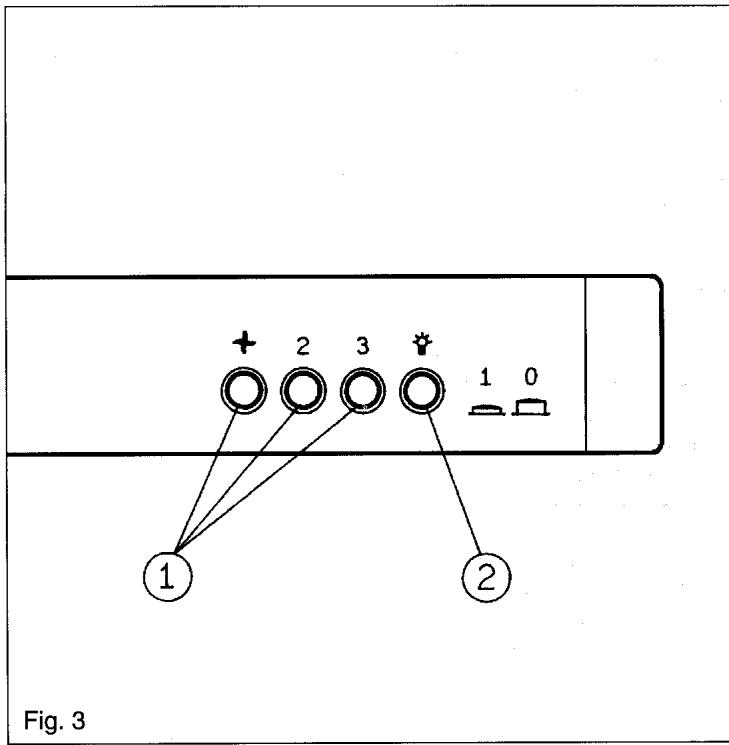

Fonctionnement de la hotte: L'appareil ZKD 4050 B/W/S/N est équipé de trois boutons pour le réglage de la vitesse d'aspiration (Fig. 3/1).

Eclairage: L'éclairage est indépendant de la mise en marche et de l'arrêt de l'appareil; il est commandé par interrupteur (Fig. 3/2).

Entretien

Filtre antigraisse

L'efficacité de la hotte dépend essentiellement de l'état du filtré. Son pouvoir d'absorption de résidus graisseux étant limité, le filtré doit être remplaced à temps.

Le filtré métallique pour graisses à haut rendement peut être lavé avec de l'eau et du savon ou directement dans le lavevaisselle avec un normal cycle de lavage.

Le filtré métallique peut être commandé avec le sigle GZD 3082.

En alternative à tel filtré, on dispose d'un filtré pourGRAisse avec un indicateur de saturation. Dans ce cas lespois rouges à l'intérieur du filtretre deviennent visibles de I'extérieur et indiquent la nécessite de changer le filtrte.

Le filtr greisspe peut etre commande avec le sigle GZD 5928.

Filtre anti-odeurs

(pour注意到的)

L'air aspiré passer en plus par un filtré à charbon actif qui en élimine les odeurs de cuisson.

Ce filtrne ne peut etre nettoye. Il doit etre remplace en fonction de la frquence d'utilisation (env. deux fois par an).

Le filtrte anti-odeurs est livrable sous la refERENCE GZD 3081.

Remplacement du filtrte antigraisse:

1. Couper l'appareil du réseau en retardant la fiche.
2. Lever la vitre visiere.

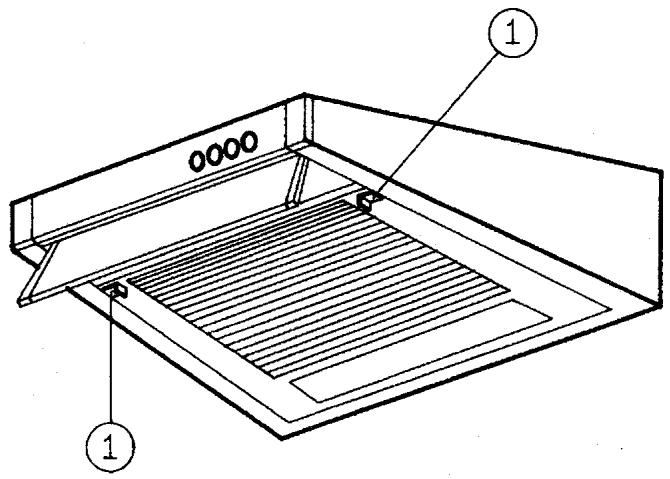

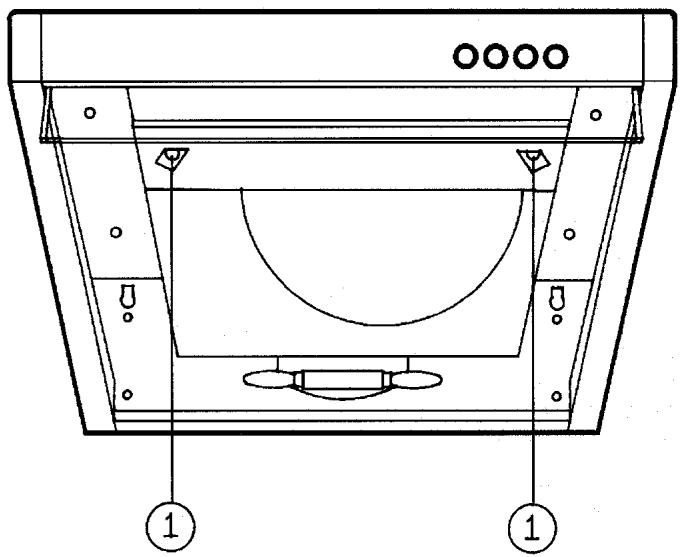

3. Pour ouvrir la grille pousser les arrêts (Fig. 4/1) à droite et à gauche de la grille l'un vers l'autre.
4. Faire basculer le cadre vers le bas. Pousser le cadre vers l'avant du guide latéral et dégager par la rainure.

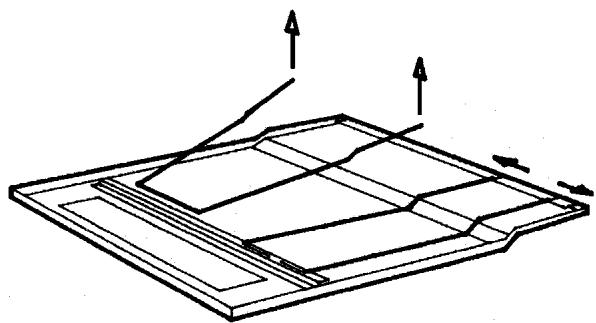

5. Pousser le bout des tiges métalliques vers l'extérieur et dégager par le haut (Fig. 5). Retirer le filtré antigraissie.

Après le nettoyage du cadre, replacer le filtrtre àGRAISSE ajuster les dimensions du nouveau filtrtre antigraissé et introduire le filtrtre dans le cadre.

Veiller à ce que les-pois rouges sur la nation se trouvent à l'intérieur.

Fig. 4

Fig. 5

Remplacement du filtrte antiodeurs:

(pour注意到的)

Le filtrte peut etre enlevé simplement en tirant les 2 pommeaux vers le bas (Fig.6/1)

Que faire en cas de panne?

Indiquez à votre service après vente les précisions suivantes:

Modèle
Type
N° fabr.

Vous trouvrez ces indications sur la plaque signalétique à côté du moteur. Inscrivez les numérods des maintainant dans les cases correspondantes. Ces données permettent au service après-vente de préparer les pieces détaches nécessaires; votre hotte pourra ainsi être remise en étatès la première intervention du techni-cien.

Pose de l'appareil:

Indications generales

La hotte doit toujours être centrefee au-dessus du poste de cuisson. La distance minimum entre poste de cuisson et hotte doit s'élever à 650 mm suivant DIN 68901/2.1.2.

Fig. 6

Remarque:

Le raccordement se fait moyennant une boite tous pôles séparés avec largeur de contact par pôle d'au moins 3 mm.

Connection evacuation extérieure. Lors d'une connection à évacuation extérieure, prière d'observer les points ci-après: ne jamais utiliser une cheminée de fumée ou de gaz en action. Ne pas connecter l'évacuation à une buse d'aération pour,chambre de chauffage.Lors de la connection à des cheminées de fumée ou de gaz non employées, prière de demander l'avis du ramoneur.

L'évacuation vers l'extérieur se fait moyonnant une buse d'évacuation, soit vers le haut, soit à travers du mur vers l'extérieur.

Indication importante!

L'efficacité de la hotte est d'autant plus grande que le tuyau d'évacuation est court et le nombre de coudes réduit.

Remarque en rapport avec I'évacuation.

Lors d'un fonctionnement simultané d'une hotte à évacuation extérieure et d'un apparil de chauffage qui nécessite de l'air (p.e. poèle à gaz, à mazout, aux charbons, chauffe-eau instantané, chauffe-eau) prudence est conseillée, car lors de l'aspiration d'air par la hotte, la quantité d'air dans la chambre diminue ce qui enlève l'air nécessaire pour les poèles. Un fonctionnement sans danger est possible quand lors d'un fonctionnement simultané de la hotte et de poèle, il y a dans la,chambre une sous-pression de max 0,04 mbar. Ceci évite une réaspiration des gaz d'évacuation des poèles.

Des ennuis peuvent etre evites en ouvrant p.e. une fenetre ou une porte.

Remarque:

Lors du jugement, il faut tenir compte de la totalité d'air disponible dans la maison. Lors du fonctionnement d'appareils à cuisson p.e. taque de cuisson et four à gaz, la règle ci-dessus n'est pas en vigueur. Lorsqu'il y a des doutes prière de consulter le ramoneur. Lors de l'emploi d'une hotte à circuit fermé - avec filtré à charbon - l'emploi est possible sans limitations.

Préparation de la hotte pour l'évacuation extérieure

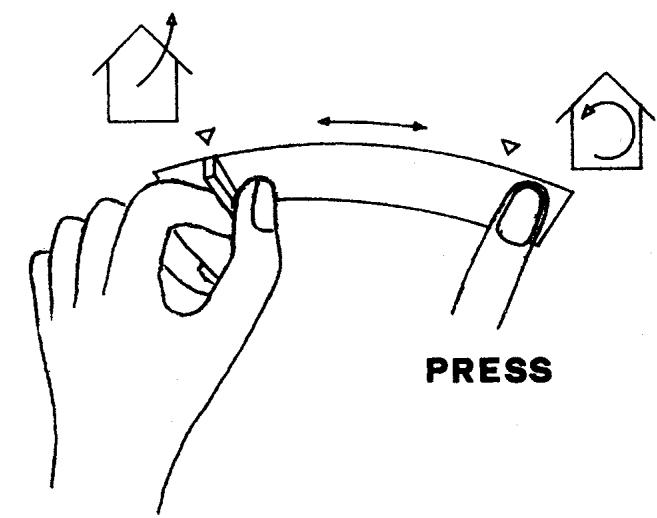

Pour la version filtrante l'ouverture doit être obturée avec le couvercle. Transformer ensuite le fonctionnement recyclage; pousser à cet effet le levier inverseur (qui se trouve en dessous de l'éclairage) vers la droite (Fig. 7/1 et 9).

Lors de la pose et de l'utilisation de la hotter, s'assurer que rien ne gène l'aération devant de la partie supérieure de l'appareil.

Fixation de la hotte au mur

1. A l'aide du gabarit fourni, marquer la position des troughs, assurez-vous qu'au-cune installation existante ne risque d'être touchée.

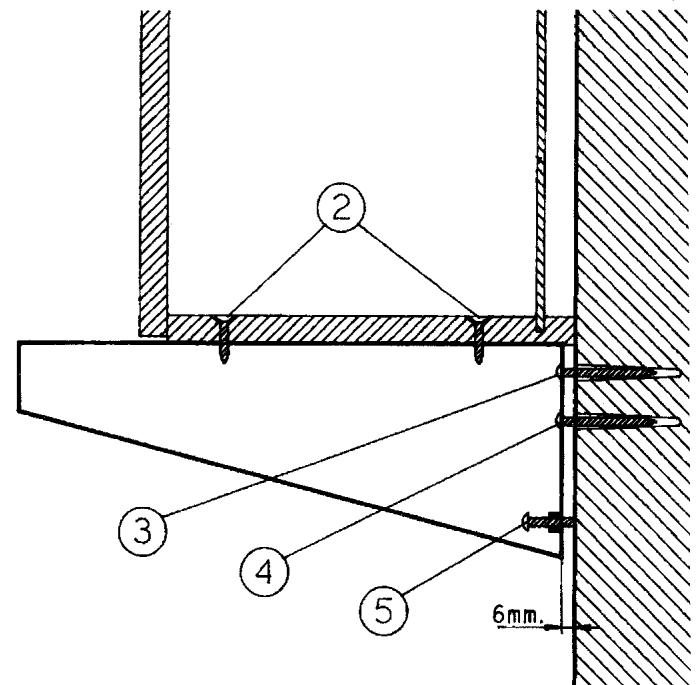

2. Percer les trous de fixation, introduire les chevilles et serrer les vis jusqu'à une distance d'env. 6 mm entre

tete de vis et mur (Fig. 7/3 et 8/3).

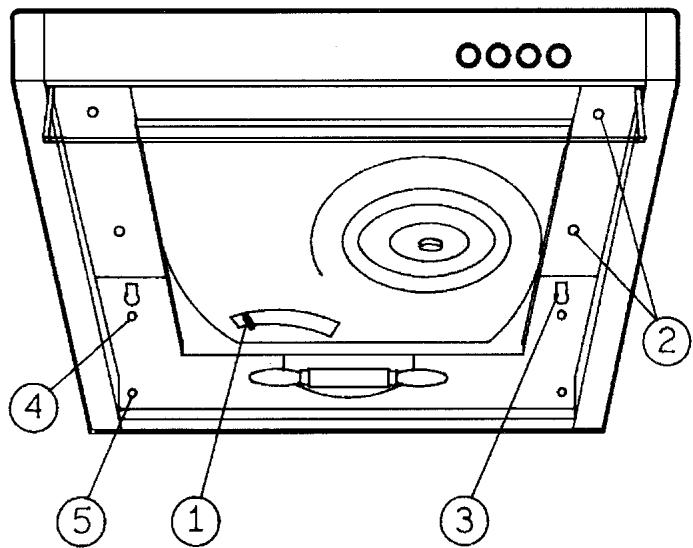

1. Placer la hotte au mur pour vérifier una parfaite installation, puis marquer la position des 2 trous (Fig. 7/4 et 8/4).
2. Placer de nouveau la hotte au mur, serrer les vis (Fig. 8/3) etmettre de l'intérieur de I'appareil les vis (Fig. 8/4).
3. Seulement au cas où la hotte soit incline vers le bas desserrer les 4 vis et regler son inclination en insererant les vis (Fig. 7/5 et 8/5) dans les trouss appropriés.

Fig. 7

Fixation de la hotte à l'élement suspendu

1. Retourner l'element suspende.
2. A l'aide du gabarit fournir marquer la position des 4 troughs de fixation ainsi que celle du trou d'évacuation.
3. Percer les trous de fixation (avec une mèche de 4,5 mm Ø).
4. Seulement en cas d'évacuation vers le haut. Effectuer la découvert pour le tuyau d'évacuation (Ø 130 mm). Fixer la collerette à l'appareil.
5. Poser l'objet suspendu sur le dessus de la hotte et fixer l'appareil avec 4 vis à travers le dessous de l'objet suspendu. (Fig. 7/2 et 8/2).

Fig. 8

Fig. 9
