Type de produit	Écran PC
Marque	IIYAMA
Modèle	ProLite B2409HDSD
Taille de l'écran	23,6 pouces (60 cm)
Résolution maximale	1920 x 1080 (Full HD)
Type de panneau	a-Si TFT matrice active
Luminosité	300 cd/m² (typique)
Contraste	1000:1 (typique), fonction ACR disponible
Angle de vue	85° gauche/droite, 80° haut/bas (typique)
Temps de réponse	5 ms (noir-blanc-noir), 2 ms (gris à gris)
Connecteurs vidéo	D-Sub 15 broches, DVI-D 24 broches
Connecteur audio	Entrée audio 3,5 mm stéréo
Haut-parleurs intégrés	2 x 2 W stéréo
Prise casque	Oui (3,5 mm)
Alimentation	100-240 VAC, 50/60 Hz, 1,5 A
Consommation électrique	43 W typique, < 1 W en mode économie d'énergie
Poids net	7,7 kg
Dimensions (L×H×P)	561 x 413,5-523,5 x 249,5 mm
Réglage hauteur	110 mm
Angle d'inclinaison	20° haut, 170° rotation gauche/droite
Montage VESA	100 x 100 mm
Sécurité	Trou pour verrou de sécurité
Conformités	TCO '03, CE, TÜV-GS
Entretien	Chiffon doux sec ; éviter solvants, alcool, produits abrasifs

FOIRE AUX QUESTIONS - PROLITE B2409HDSD IIYAMA

Comment allumer le moniteur ?

Assurez-vous que le câble d'alimentation est branché et que l'interrupteur d'alimentation (Ⓞ) est en position ON. Le voyant d'alimentation doit s'allumer en bleu. Si le voyant est orange, le moniteur est en mode économie d'énergie ; touchez la souris ou le clavier pour le réveiller.

Que faire si l'écran reste noir ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'ordinateur est allumé et que le câble de signal (D-Sub ou DVI) est bien connecté. Si le voyant d'alimentation est orange, le moniteur est en veille ; appuyez sur une touche du clavier ou bougez la souris. Si le problème persiste, essayez d'augmenter le contraste et la luminosité via le menu OSD.

Comment connecter mon ordinateur au moniteur ?

Éteignez l'ordinateur et le moniteur. Connectez le câble de signal (D-Sub ou DVI-D) entre l'ordinateur et le moniteur. Pour le son, connectez un câble audio de l'ordinateur à l'entrée audio (AUDIO IN) du moniteur. Ensuite, branchez le câble d'alimentation au moniteur, puis à la prise secteur. Allumez d'abord le moniteur, puis l'ordinateur.

Comment ajuster la hauteur et l'angle du moniteur ?

Pour le ProLite B2409HDSD, maintenez la base et ajustez la hauteur jusqu'à 110 mm. L'angle de vision peut être incliné vers le haut jusqu'à 20° et pivoté à gauche/droite jusqu'à 170°. Veillez à ne pas toucher l'écran LCD et à ne pas vous coincer les doigts lors du réglage.

Comment régler la luminosité ou le contraste ?

Appuyez sur la touche MENU pour ouvrir le menu OSD. Utilisez les touches + et - pour naviguer vers l'icône de luminosité ou de contraste, puis appuyez sur MENU pour entrer dans le réglage. Ajustez avec + ou - et appuyez sur AUTO pour quitter et enregistrer.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le câble audio est correctement connecté entre l'ordinateur et l'entrée audio du moniteur. Assurez-vous que le volume du moniteur n'est pas en mode muet et qu'il est suffisamment élevé (appuyez sur la touche + sans menu pour accéder au volume). Vérifiez également que la source audio de l'ordinateur est active et que le niveau de sortie est dans les spécifications.

Comment utiliser le mode économie d'énergie ?

Le moniteur est conforme à la norme VESA DPMS. Lorsque l'ordinateur n'envoie pas de signal de synchronisation, le moniteur passe automatiquement en mode économie d'énergie (voyant orange, consommation < 1 W). Pour le réveiller, déplacez la souris ou appuyez sur une touche du clavier. Il est recommandé d'éteindre complètement le moniteur la nuit pour économiser l'énergie.

Comment nettoyer l'écran et le boîtier ?

Pour le boîtier, utilisez un chiffon doux légèrement humide avec un détergent doux, puis essuyez avec un chiffon sec. Pour l'écran LCD, utilisez un chiffon sec et doux (pas de papier tissé). N'utilisez jamais de solvants comme l'alcool, l'essence, la cire ou des nettoyants abrasifs, car ils peuvent endommager le revêtement.

Que faire en cas de scintillement ou d'image floue ?

Utilisez la fonction Mise Au Point en appuyant sur la touche AUTO pendant que le menu OSD n'est pas affiché. Si cela ne suffit pas, ajustez manuellement les paramètres Horloge et Phase dans le menu Configuration d'image. Assurez-vous que la résolution de l'ordinateur est réglée sur 1920 x 1080 et que la fréquence de rafraîchissement est adaptée (60 Hz recommandé).

Comment recycler le moniteur en fin de vie ?

Ne jetez pas le moniteur avec les déchets ménagers. Pour une élimination respectueuse de l'environnement, contactez votre revendeur ou consultez le site Web iiyama (www.iiyama.com/recycle) pour des informations sur le recyclage. Vous pouvez également rapporter le produit à un point de collecte agréé.

MODE D'EMPLOI PROLITE B2409HDSD IIYAMA

Merci d'avoir acheté le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED :

ProLite B2409HDS / ProLite B2409HSD5

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED :

ProLite E2409HDS 6

COMMANDES ET CONNECTEURS :

ProLite B2409HDS / ProLite B2409HDSD 7

COMMANDES ET CONNECTEURS : ProLite E2409HDS 8

CONNEXION DE VOTRE MONITEUR :

ProLite B2409HDS / ProLite B2409HDSD 9

CONNEXION DE VOTRE MONITEUR : ProLite E2409HDS. 10

MISE EN ROUTE DE L'ORDINATEUR 11

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite B2409HDS / ProLite B2409HDSD. 12

Réglage de l'angle de vision: ProLite E2409HDS 12

UTILISATION DU MONITEUR 13

Menu des paramètres de réglage 14

AJUSTEMENTS DE L'ECRAN 20

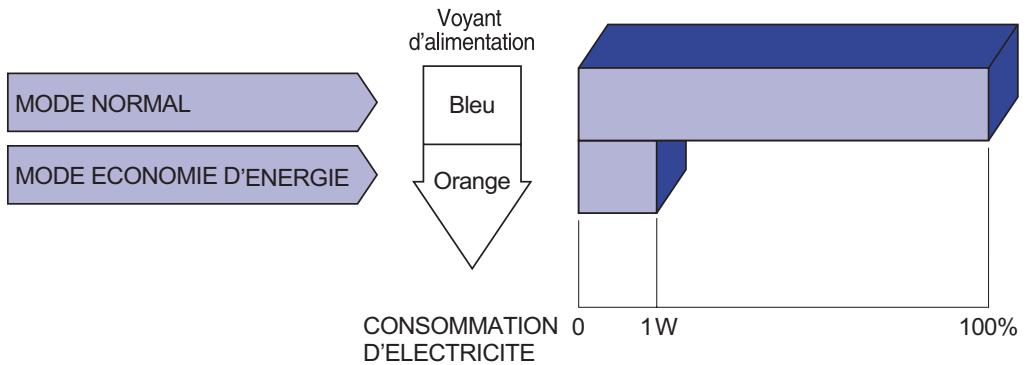

SYSTÉME D'ÉCONOMIE D'ENERGIE 23

DEPANNAGE 24

INFORMATIONS DE RECYCLAGE 25

ANNEXE 26

CARACTERISTIQUES TECHNIQUES : ProLite B2409HDS 26

CARACTERISTIQUES TECHNIQUES : ProLite B2409HDSD. 27

CARACTERISTIQUES TECHNIQUES : ProLite E2409HDS 28

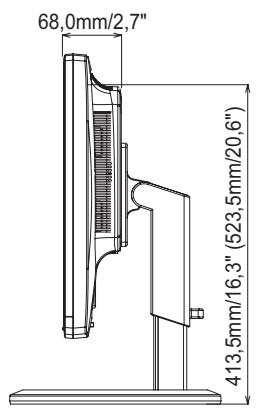

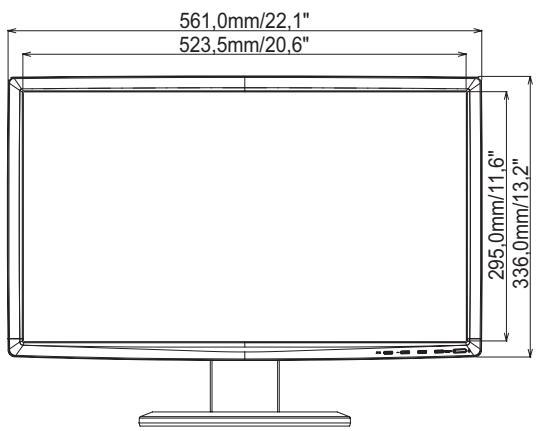

DIMENSIONS: ProLite B2409HDS/ProLite B2409HDSD 29

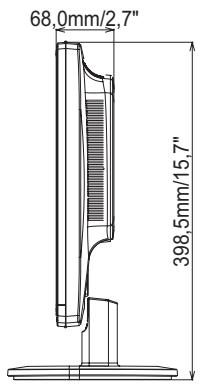

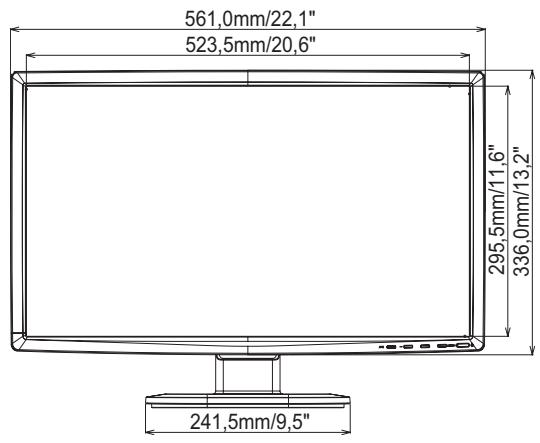

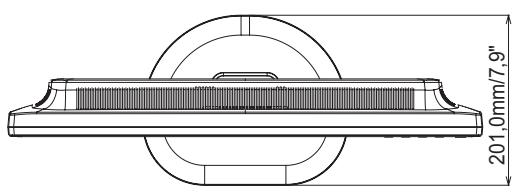

DIMENSIONS: ProLite E2409HDS 29

FREQUENCES DE SYNCHRONISATION 30

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE Touchez PAS la PRESE avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS De l'installation du moniteur sur votre ordnateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous devez retourner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter tout revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD : diluant, nettoyants en atomiseur.

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 300cd/ ^2 (Typique) / Temps de réponse rapide 5ms (Typique) Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conformé à VESA DPMS) Conception ergonomique : Apprové TCO '03 Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1 Cable de signal D-Sub Cable DVI-D Cable audio Pied*2 Socle du pied Vis pour la fixation du socle du pied : 2 morceaux*3 Guide de sécurité Guide de démarrage rapide

Attention

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

2 Accessoire pour ProLite E2409HDS. ³ Accessoire pour ProLite B2409HDS.

Attention

• Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait le endommager.
• Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

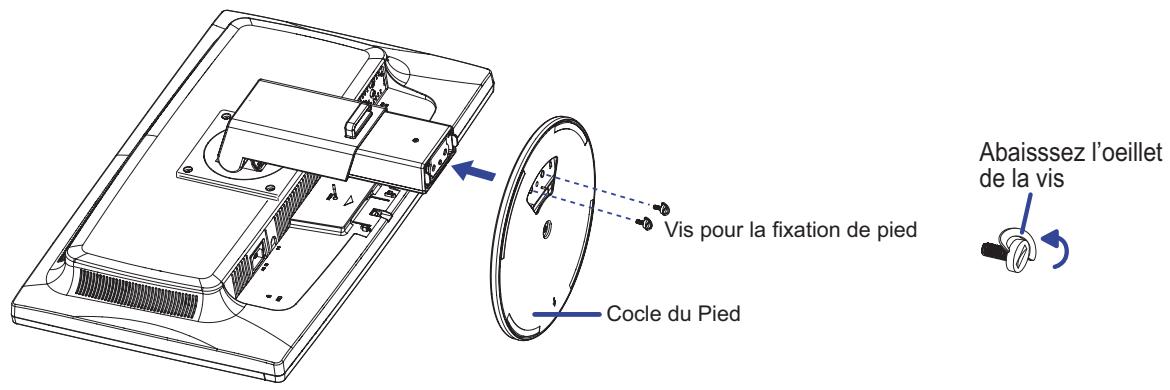

① Placez d'abord un morceau de tissu ② Installez le socle du pied sur le moniteur. Fixez la base du pied avec les deux vis, sans oublier d'abaisser les deux oeillets, afin de laisser le plateau tourner librement.

① Placez d'abord un morceau de tissu (2) Faites tourner le plateau du pied jusqu'à faire apparaitre les deux vis de fixation. Relevez les deux oeillets et dévissez. Retirez la base du pied.

Placez le moniteur sur son pied, ensuite enlevez lentement l'épingle d'arrêt qui se trouve sur l'arrière du pied alors que vous appuyez sur le dessus du pied, avant d'installer le moniteur. Attention, la prudence est recommandée alors que le pied du moniteur est compressé, il peut se détendre rapidement quand vous le relâchez.

Eingle d'arrêt

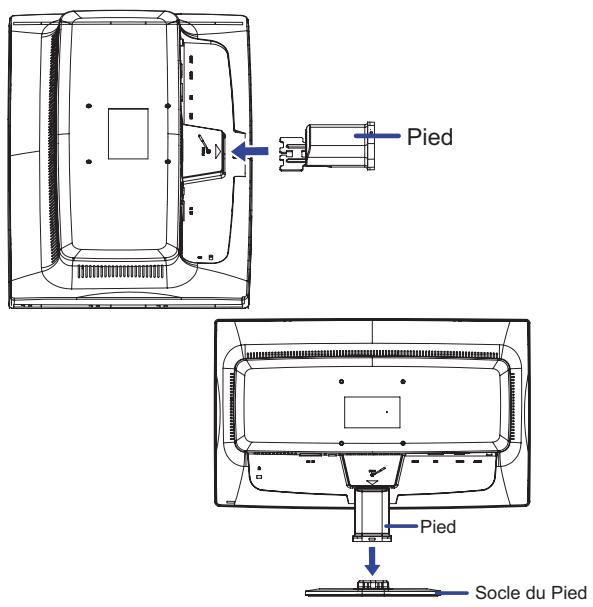

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

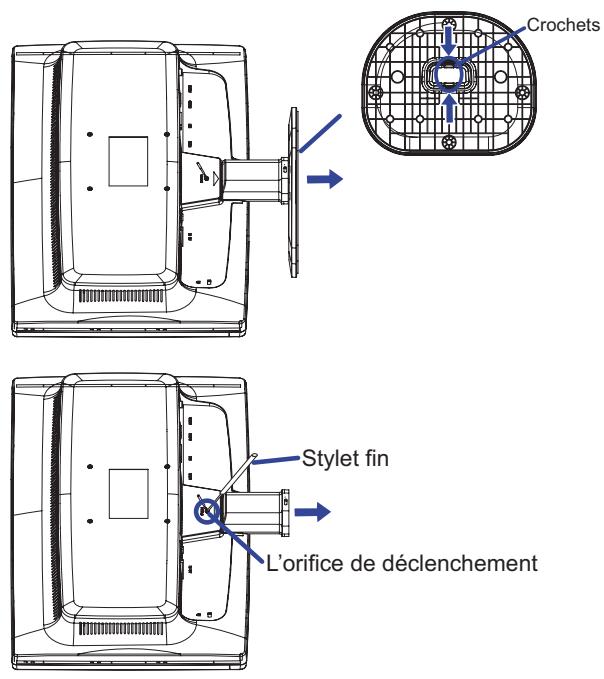

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Insérez le pied dans le moniteur suivant les indications sur l'image ci-dessus. ③ Installez le socle du pied sur le pied.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied. ③ Insérez le fin bâton dans le trou, tirez le pied tout en appuyant sur le bâton.

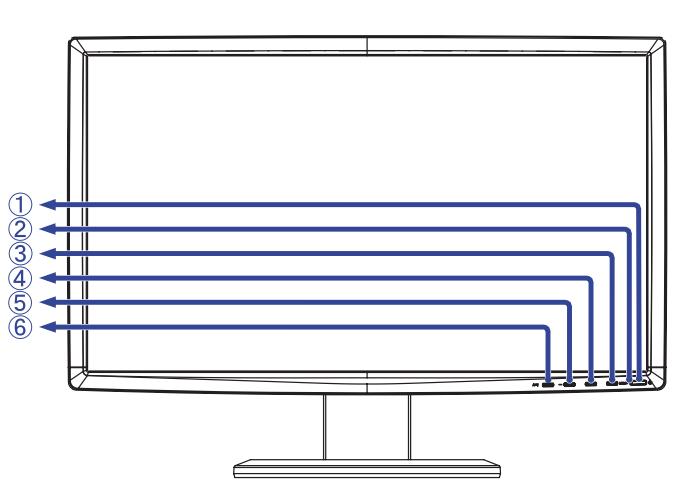

① Commutateur d'alimentation ( Ⓞ ) ② Voyant d'alimentation

Bleu : Fonctionnement normal

Orange: Économie d'énergie

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

③ Touche Menu / Sélection (MENU) ④ Touche + / Volume (+) ⑤ Touche - / ECO Mode (-) ⑥ Touche Auto (AUTO) Haut-parleurs ⑧ Connecteur d'alimentation secteur (AC IN) ⑨ Support de cable ⨂ Trou clé pour verrouillage de sécurité

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

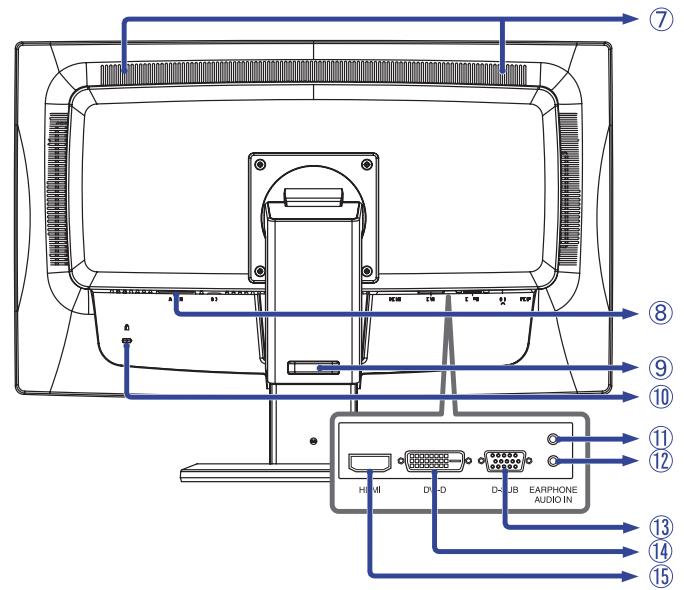

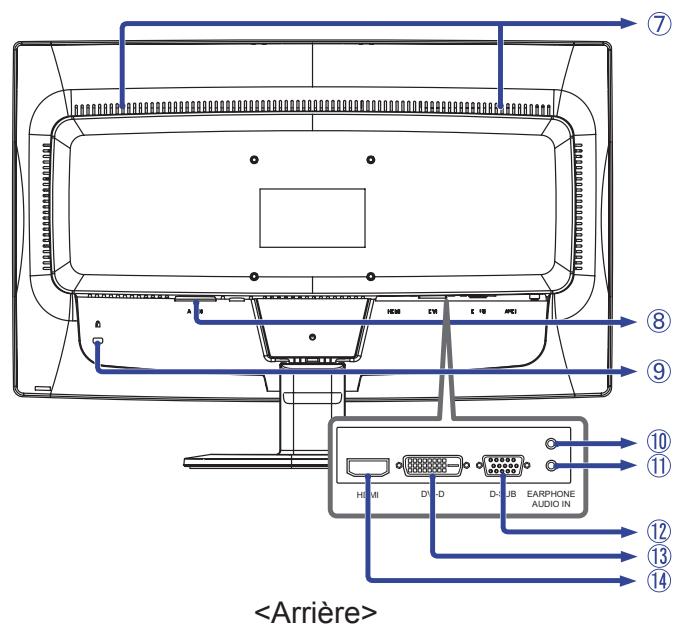

⑪ Prise Casque (EARPHONE) ⑫ Connecteur audio (AUDIO IN) ⑬ Connecteur de D-Sub mini 15 broches (D-SUB) ⑭ Connecteur de DVI-D 24 broches (DVI) ⑮ Connecteur de HDMI (HDMI)*

• Disponible pour ProLite B2409HDS uniquement.

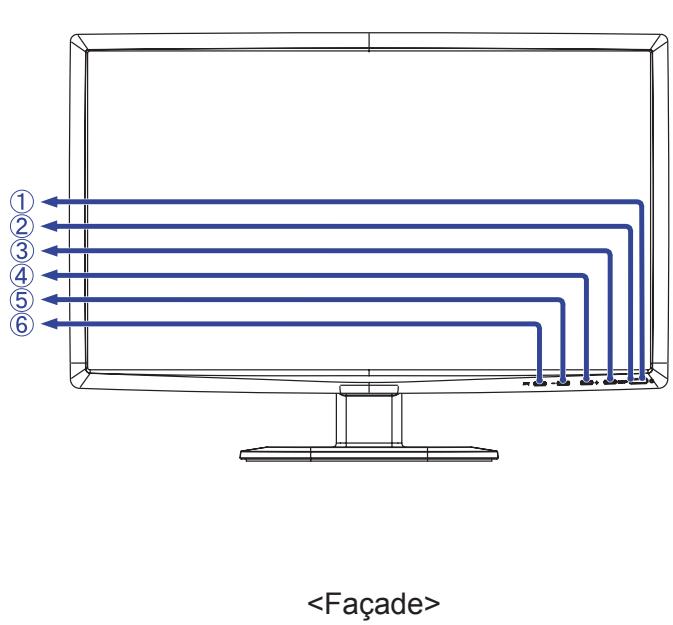

Commutateur d'alimentation (△) ② Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange: Économie d'énergie

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

③ Touche Menu / Sélection (MENU) ④ Touche + / Volume (+) ⑤ Touche - / ECO Mode (-) ⑥ Touche Auto (AUTO) Haut-parleurs ⑧ Connecteur d'alimentation secteur (AC IN) ⑨ Trou clé pour verrouillage de sécurité

NOTEZ pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

10 Prise Casque (EARPHONE) ⑪ Connecteur audio (AUDIO IN) ⑫ Connecteur de D-Sub mini 15 broches (D-SUB) ⑬ Connecteur de DVI-D 24 broches (DVI) ⑭ Connecteur de HDMI (HDMI)

Connexion de votre moniteur : ProLite B2409HDS / ProLite B2409HDSD

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion] * Disponible pour ProLite B2409HDS uniquement.

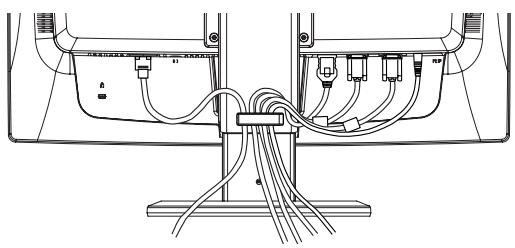

Rassemblez les câbles

Enroulez les câbles par le support de câble. Rassemblez les câbles au fond du stand.

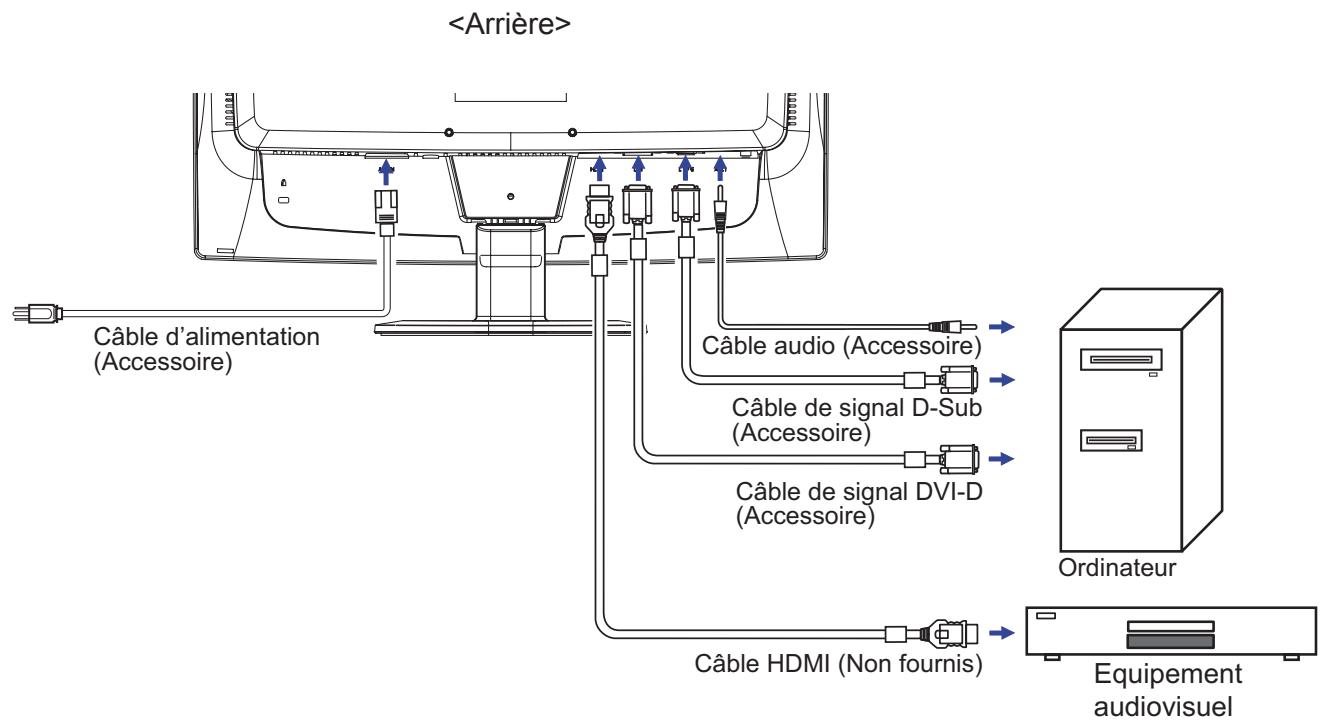

Connexion de votre moniteur : ProLite E2409HDS

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

Exemple de connexion

Mise en ROUTE de l'ordinateur

■ Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 30 “FREQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

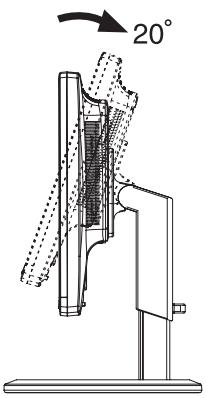

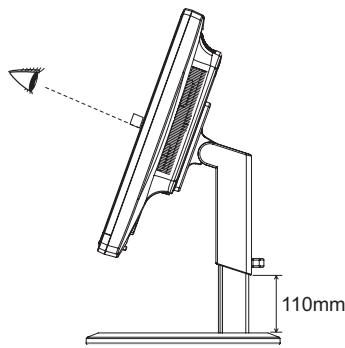

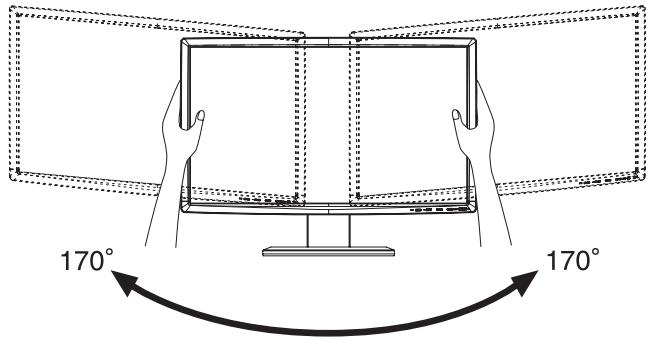

Ajustement de la hauteur et l'angle de VISION : ProLite B2409HDS / ProLite B2409HDSD

Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 110 mm et l'angle de vision, jusqu'à 170 degrés à gauche et à droite, 20 degrés vers le haut.

Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD. ATTENTION la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.

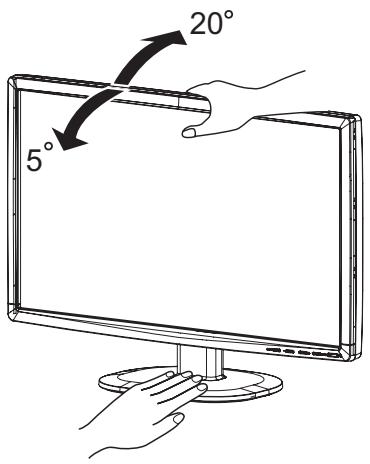

Réglage de l'angle de VISION : ProLite E2409HDS

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. ■ Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.

• Ne touchez pas l'écran LCD lorsque vous regléz l'angle. Cela pourrait endommager ou casser l'écran LCD. ■ Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle. N'inclinez pas le poste au-delà de 20 degrés, exceptez quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risque de basculer et de se casser.

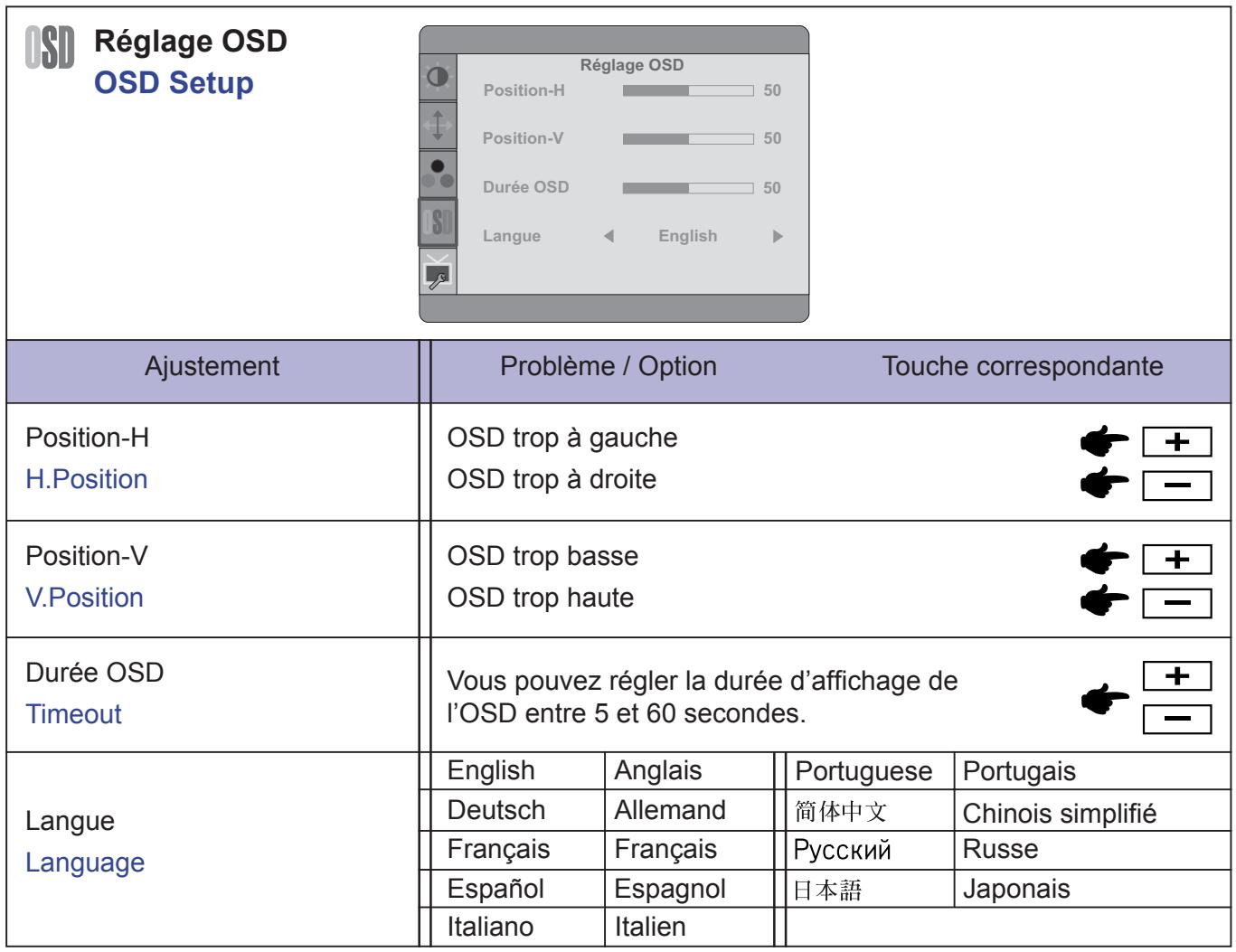

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 30 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opérationnel ci-dessous. Pour plus de détails voir page 20, AJUSTEMENTS DE L'ÉCRAN.

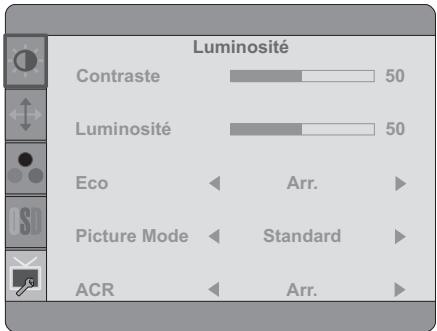

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches + / - pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches + / -. Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches + / - pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche AUTO pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. - Les ajustements pour Position-H / -V, Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Eco: Appuyez sur la touche - lorsque le Menu n'est pas affiché.

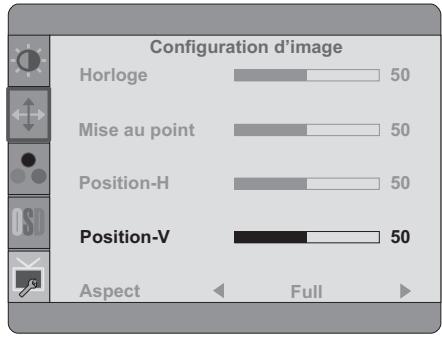

Configuration d image Image Setup
Ajustement	Problème / Option	Touchche correspondante

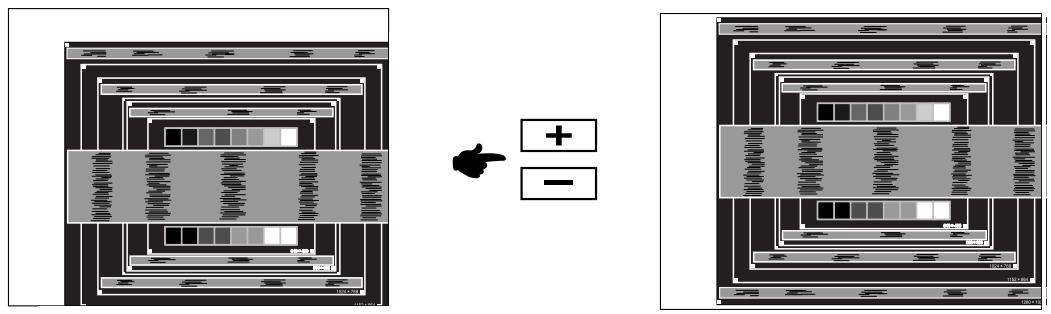

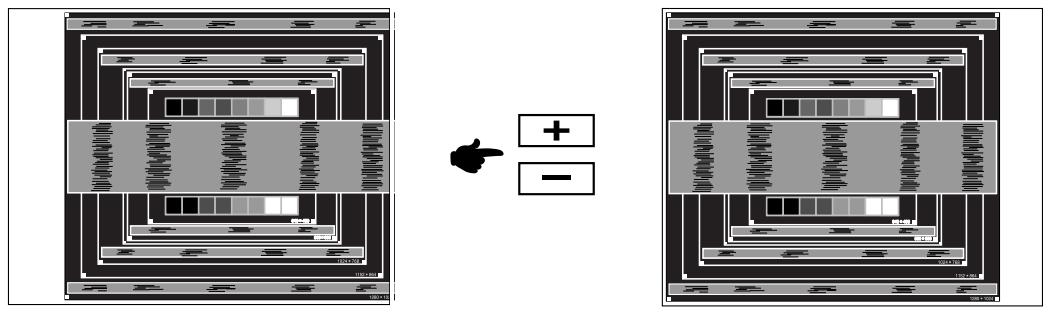

Horloge*1,2 Clock	Trop étroite Trop large	+ -

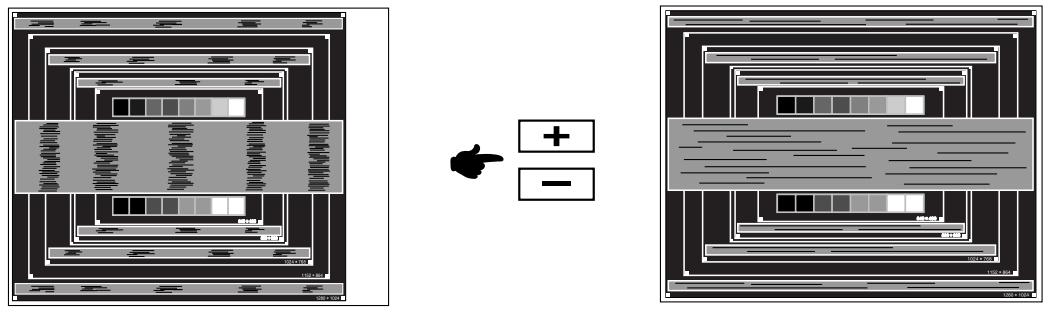

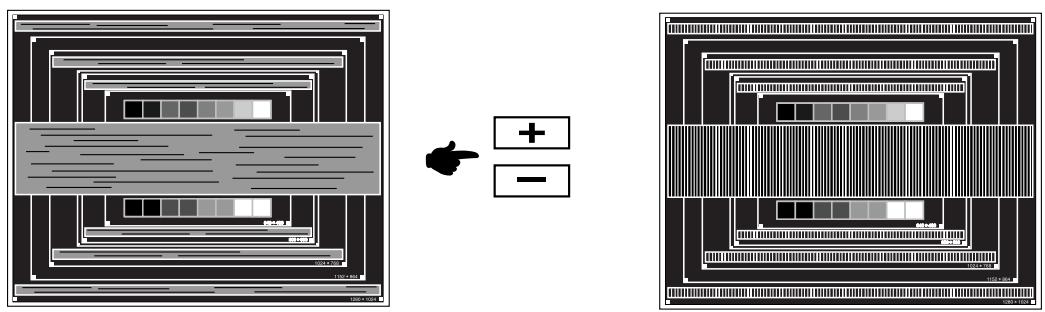

Phase*1,2 Phase	Pour corriger le scintillage des caractères ou des lignes	+ -
Position-H*2 H. Position	Trop à gauche Trop à droit	+ -
Position-V*2 V. Position	Trop basse Trop haute	+ -
Aspect Aspect	Full	L'image se dimensionne pleine écran.
	Aspect	Etire l'image tout en gratant les proportions à l'écran.

1. Se reporter à la section AJUSTEMENTS DE L'ECRAN page 20. 2. Entrée analogue seulement.

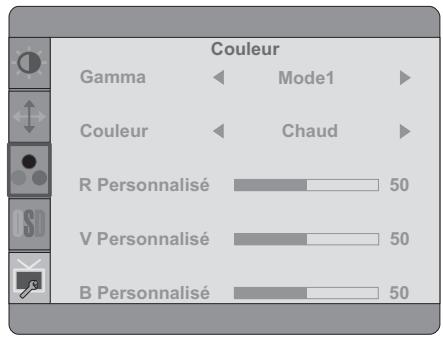

Ajustement	Problème / Option Touche correspondante
Gamma Gamma	Mode1	Normal
	Mode2	Fort contraste
	Mode3	Sombre
Couleur Color Temp.	Chaud Warm	Blanc verdâtre
	Normal Normal	Blanc jaunâtre
	Froid Cool	Blanc bleuâtre
	Utilisateur User	R Personnelisé	Trop faible Trop fort
		G Personnelisé
		B Personnelisé
	sRGB sRGB	sRGB
NOTEZ■sRGB est un standard international qui définie et unifie l'apparance des écarts de couleur entre équipement.■Vou ne poupez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le mode sRGB parce que ces paramètres sont verrouillés.

Extra Others	Extra
	Réalitialiser	Oui
	Signal Select	Auto
	HDMI audio	Auto
	Informations
	Entrée:	HDMI
	Résolution:	800(H) * 600(V)
	Fréquence H:	38KHz
	Fréquence V:	60Hz
Ajustement	Problème / Option
Réinitialiser	Oui Yes	Les données pré régées à l'usine sont restaurées.
Reset	Non No	Retourne au Menu.
Signal Select	Direct	Auto
Signal Select		D-sub
		DVI-D
		HDMI*1
NOTEZ À l'automobile可以选择, vous pouvez commuter la source d'entrée en poussant le bouton de AUTO pendant 1-2 secondes successivement, toute fois il sera automatiquement choisi quand juste une source emploie. La source d'entrée est fixe, non可以选择 automatique si D-sub, DVI-D et HDMI qui sont可以选择.
HDMI audio*1,2	Auto	Choisissez l'entrée audio automatiquement.
HDMI audio	LINE IN	Choisissez la LIGNE DANS l'entrée.
Information	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.	Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.
Information	NOTEZ

1 Disponible pour ProLite B2409HDS / ProLite E2409HDS uniquement. 2 Accessible seulement si l'entrée HDMI a été sélectionné.

Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Signal Select: Appuyez la touche AUTO pendant 1-2 secondes successivement lorsque le Menu n'est pas affiché.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

Volume: Appuyez la touche + lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option Touche correspondante
Volume	Trop faible
Volume	Trop fort

Entrée analogique uniquement

• Mise Au Point : Appuyez sur la touche AUTO lorsque le Menu n'est pas affiché.

Ajustement		Problème / Option Touche correspondante
Mise Au Point * Auto Adjust		Ajustement de Position-H / -V, Horloge et Phase automatiquement.

• Pour les membres résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 20.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. ■ Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Phase. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IYAMA (http://www.iyama.com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

[Mire de réglage]

③ Appuyez sur la touche Auto. (Mise Au Point) Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Mise Au Point. ⑤ Ajustez la Position-V de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

(6) 1) Ajustez la Position-H afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge, Position-H et Position-V. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, repésez les étapes à partir de ③.

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

En cas d'un fort scintillagement ou d'un manque de netteté sur une partie de l'écran, repêze les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③. - Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peint favori.

Systeme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit CI-DESSOUS. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

(1) L'image

n'apparaît pas.

(Le voyant d'alimentation ne s'allume pas)

(Le voyant d'alimentation est bleu)

(Led voyant d'alimentation est orange)

(2) L'écran n'est pas synchronisé. (3) L'écran n'est pas centré. (4) L'écran est trop lumineux ou trop nombre. (5) L'écran tremble.

Contrôle

Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. □ L'ordinateur est-il allumé ? Le câ ?

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement b ?

Le câble de signal est-il correctement branché?

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?

Contrôle

(6) Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

(7) Le son est trop fort ou trop faible. Le niveau de sortie de l'équipment audio est dans les spécifications du moniteur. (8) L'audition d'un bruit parasite. Le cable audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

Characteristiques techniques : prolite B2409HDS

Catégorie de taillie		24"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 23,6" (60cm)
	Taille du point	0,2715 mm H × 0,2715 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir), 2ms (Gris au Gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2B™
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (1,2)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéroyo)
Haut-parleurs		2W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		521,3 mm L × 293,2 mm H / 20,51" L × 11,54" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		43W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		561,0 × 413,5-523,5 × 249,5mm / 22,1 × 16,3-20,6 × 9,8" (L×H×P)7,7kg / 17,0lbs
Angle d'inclinaison		Haut: 20 degrés, Droite / Gauche : 170 degrés chaque
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS, PSE

• L'équipement audio n'est pas connecté.

Catégorie de taillie		24"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 23,6" (60cm)
	Taille du point	0,2715 mm H × 0,2715 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir), 2ms (Gris au Gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéréo)
Haut-parleurs		2W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		521,3 mm L × 293,2 mm H / 20,51" L × 11,54" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		43W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		561,0 × 413,5-523,5 × 249,5mm / 22,1 × 16,3-20,6 × 9,8" (L×H×P)7,7kg / 17,0lbs
Angle d'inclinaison		Haut: 20 degrés, Droite / Gauche : 170 degrés chaque
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS

NOTEZ

• L'équipement audio n'est pas connecté.

Catégorie de taillie		24"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 23,6" (60cm)
	Taille du point	0,2715 mm H × 0,2715 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir), 2ms (Gris au Gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2B™
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (1,2)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéroyo)
Haut-parleurs		2W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		521,3 mm L × 293,2 mm H / 20,51" L × 11,54" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		43W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		561,0 × 398,5 × 201,0mm / 20,2 × 15,7 × 7,9 " (L×H×P)5,3kg / 11,68lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS

NOTEZ

• L'équipement audio n'est pas connecté.

Dimensions : ProLite B2409HDS / ProLite B2409HDSD

( ) : Plage d'ajustement maximale

Dimensions : ProLite E2409HDS

Mode video		Fréquence horizontale	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
Macintosh	640 × 480	35,000kHz	66,667Hz	30,240MHz
	832 × 624	49,725kHz	74,500Hz	57,283MHz
	1024 × 768	60,150kHz	74,720Hz	80,000MHz
PC9801	640 × 400	24,827kHz	56,424Hz	21,053MHz

NOTEZ

• Entrée Digital n'est pas compatible.
