HCC 80R - Régulateur de chauffage HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de zone pour plancher chauffant/rafraîchissant
Marque	Honeywell
Modèle	HCC 80R
Dimensions	350 x 82 x 52 mm (L x H x P)
Poids	1 kg
Alimentation	230 VAC, 50 Hz
Puissance maximale	1750 VA (avec pompe, max 6 A)
Nombre de zones	5 zones, extensible à 8 avec module HCS 80
Moteurs thermiques par zone	Jusqu'à 3 moteurs (max 11 moteurs au total)
Fonctions principales	Régulation chauffage/rafraîchissement, commande pompe, commande chaudière (relais 42 VAC ou sans fil via HC60NG/R6660D)
Communication	Radio 868,3 MHz, portée jusqu'à 30 m (antenne externe optionnelle)
Affichage	LEDs de zone (vert/rouge/jaune), LED Power, LED i (défaut), LED pompe
Type de moteurs supportés	Ouverts sans courant ou fermés sans courant (commutateur)
Relais pompe	230 VAC, max 6 A, non libre de potentiel
Relais chaudière	42 VAC/DC, 1 V < U ≤ 42 V, 1 mA < I ≤ 100 mA
Fusible	Fusible céramique 5x20 mm, 230 VAC, 2,5 A, flink
Température de fonctionnement	0 °C à 50 °C
Humidité admissible	5 à 93 % HR (sans condensation)
Indice de protection	IP30
Classe de protection incendie	V0
Entretien et nettoyage	Nettoyer avec un chiffon sec ; remplacer le fusible par un modèle identique ; ne pas exposer à l'humidité
Sécurité	Installation par un professionnel ; débrancher avant ouverture ; respecter les prescriptions VDE
Pièces détachées et réparabilité	Fusible disponible ; module d'extension HCS 80 ; antenne externe en option
Informations générales	Livré avec notice multilingue ; compatible avec les combinés d'ambiance HCW 82, CM67z, sonde HCF 82 et Hometronic Manager HCM 200D

FOIRE AUX QUESTIONS - HCC 80R HONEYWELL

Combien de zones puis-je commander avec le HCC 80R ?

Le régulateur gère jusqu'à 5 zones en standard, extensible à 8 zones avec le module d'extension HCS 80.

Comment affecter un combiné d'ambiance HCW 82 à une zone ?

Maintenez la touche ® (installation) du régulateur enfoncée pendant 2 s. La LED de la zone 1 clignote en rouge. Appuyez plusieurs fois pour sélectionner la zone souhaitée. Ensuite, appuyez sur le bouton d'émission du HCW 82 pour l'affecter.

Que faire si la LED i (rouge) s'allume ?

Cela indique un défaut collectif. Vérifiez la couleur des LED de zone : rouge clignotant = pas de liaison avec le module d'ambiance ; jaune clignotant = absence de liaison avec le Hometronic Manager ; vert clignotant = problème de communication avec le CM67z. Consultez la section 'Afficher les défauts' pour plus de détails.

Puis-je utiliser des moteurs thermiques ouverts sans courant et fermés sans courant sur le même régulateur ?

Non. Le régulateur ne supporte qu'un seul type de moteur à la fois. Réglez le commutateur interne en fonction du type utilisé (ouverts sans courant ou fermés sans courant). Pour les deux types, il faut deux régulateurs distincts.

Comment réinitialiser le régulateur HCC 80R ?

Maintenez les touches Mode et ® enfoncées simultanément pendant plus de 10 s. La LED ® clignote en jaune, puis l'appareil revient aux réglages d'usine.

Quel type de fusible utiliser ?

Utilisez uniquement un fusible céramique 5x20 mm, 230 VAC, 2,5 A, flink. Pour remplacer, mettez l'appareil hors tension, ouvrez le boîtier et retirez le support fusible.

Puis-je commander la chaudière sans fil ?

Oui, via le module de relais HC60NG/R6660D. Affectez-le en maintenant son bouton-poussoir pendant 5 s (LED clignote), puis appuyez brièvement sur la touche ® du régulateur pour l'apprentissage.

Comment basculer entre mode chauffage et rafraîchissement ?

La commutation se fait via les contacts de commutation 3 et 4 (fiche I/O). Reliez ces bornes pour activer le rafraîchissement. De plus, maintenez la touche Mode enfoncée 4 s pour libérer la fonction, puis appuyez sur la touche ® pour basculer.

Pourquoi les LED de zone ne s'allument-elles pas en vert lors de la mise en service ?

Cela peut être dû à une absence de liaison avec le Hometronic Manager ou un nom de local non affecté. Vérifiez le raccordement de l'antenne, les piles des modules d'ambiance, et réaffectez les zones si nécessaire.

Comment tester l'intensité du signal radio ?

Maintenez les touches ® et Mode enfoncées pendant 4 s. La LED ® clignote en vert. Le régulateur envoie des signaux de test toutes les 5 s. Sur le récepteur, le nombre de clignotements des LED de zone indique la force du signal (1 = suffisant, 5 = fort).

MODE D'EMPLOI HCC 80R HONEYWELL

Etagenregler Montage und Betrieb Regolatore di zona Montaggio e funzionamento Régulateur de zone Montage et fonctionnement Controlador Suelo Radiante Montaje y funcionaimiento

DEUTSCH 3 ITALIANO 17 FRANÇAIS 31 ESPNOL 45

1. Concernant ce mode d'emploi 32
2. Consignes générales de sécurité 32
3. Vue d'ensemble 32 3.1. Différences entre les différents types d'appareil... 32 3.2. Aperçu des fonctions 33
4. Créer un plan des zones 33 4.1. Définir les zones de température 33 4.1.1. Exemple de structuration des zones 33
5. Montage 33 5.1. Montage mural 34 5.2. Montage sur rail DIN 34 5.3. Monter les composants 34
6. Installation et configuration 34 6.1. Ouvrir le boîtier 34 6.1.1. Enficher le module d'extension (option) 34 6.1.2. Régler le type de commande thermique 34 6.2. Câbles raccordements 34 6.2.1. Types et longueurs de câbles admissibles 34 6.2.2. Raccorder le cordon d'alimentation 35 6.2.3. Raccorder les moteurs thermiques 35 6.3. Commande de la chaudière 35 6.3.1. Raccorder la commande de la chaudière au régulateur externe via la sortie analogue (uniquement HCE 80/HCC 80) 35 6.3.2. Réaliser une commande de la chaudière via une liaison sans fil (avec HC60NG/R6660D)…… 36 6.3.3. Réaliser une commande de la chaudière via le relais 42 VAC intégré, contact libre de potentiel (uniquement HCE 80R/ HCC 80R). 36 6.4. Pompe 36 6.4.1. Commande de pompe 36 6.4.2. Raccorder la pompe (230 VAC) 36 6.4.3. Installer une antenne externe 36 6.4.4. Fermer le boîtier du régulateur de zone 36
7. Mise en service 36 7.1.1. Mettre le régulateur de zone en service 37 7.2. Affichages LED sur le régulateur de zone 37 7.3. Contrôler l'intensité du signal de la transmission radio 37 7.4. Modes de fonctionnement du régulateur de zone 37 7.4.1. Fonctionnement normal 37 7.4.2. Fonctionnement de défaut 37 7.4.3. Fonctionnement d'installation 37 7.4.4. Affichage d'appareil 37 7.5. Fonction de rafraîchissement 37 7.5.1. Libérer la fonction de rafraîchissement 37 7.5.2. Commutation chauffage/rafraîchissement 37 7.5.3. Affector des noms de locaux 37
8. Affecter les zones et attribuer des noms de locaux (apprentissage) 37 8.1. Affecter une télécommande HCW 82, une sonde de température ambiant HCF 82 38 8.2. Affecter le Hometronic-Manager HCM 200D.....38 8.3. Affecter le module d'ambiance programmable CM67z 38

8.3.1. Apprentissage de la sonde de température ambiente 38 8.3.2. Apprentissage du module d'ambiance programmable CM67z (zone 1) 39 8.3.3. Apprentissage du module d'ambiance programmable CM67z (zone 2) 39 8.4. Programme temporisé pour fonction de rafraîchissement 39 8.5. Affection des modules de relais pour la commande de la chaudière 39 8.5.1. Apprentissage de la commande chaudière HC60NG/R6660D 39 8.6. Annuler l'affection 39 8.6.1. Annuler l'affection du module d'ambiance à la zone de température 39 8.6.2. Annuler l'affection du nom de local ou du programme temporisé à la zone de température. 39 8.7. Sauvegarder les réglages dans le Hometronic Manager 40 9. Contrôler la configuration 40 9.1. Contrôler la transmission radio 40 9.1.1. Envoyer des signaux de test 40 9.1.2. Recevoir des signaux de test 40 10. Afficher les défauts 40 11. Terminer la mise en service 40 11.1. Indications pour l'installateur 40 11.2. Réinitialiser le régulateur de zone 40 12. Changer le fusible 40 13. Annexe 41 13.1. Glossaire 41 13.2. Aide en cas de problème 41 13.3. Caractéristiques techniques 42 13.4. Définitions d'appareils et de fonctions selon EN 60730-1 42 13.5. Plan de zones (modèle) 42 13.6. Directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) 42 13.7. Mode d'emploi abrégé 43 13.7.1. Vue d'ensemble de la navigation et des fonctions 43

1. Concernant ce mode d'emploi

Dépliez le rabat de gauche. Tous les éléments de commande et raccordements y sont représentés. Laissez le rabat déplié pendant la suite de la lecture.

Les termes techniques sont expliqués dans le glossaire (Page 41).

Legendedrabat

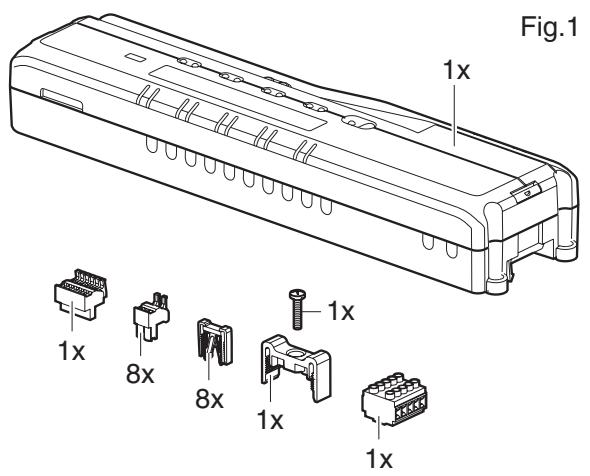

Fig. 1	Contenu du colis
Fig. 2	Ouvrir le boîtier

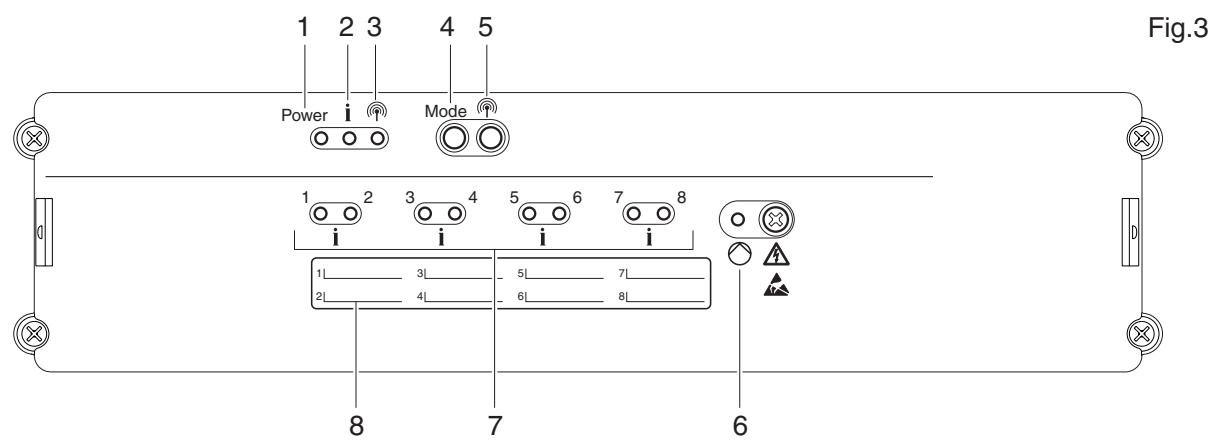

Fig. 3	Éléments d'affichage et de commande
Numéro	Marquage	Fonction
(1)	Power	Alimentation Marche/Arrêt
(2)	i	Affichage d'information
(3)	®	Affichage d'installation
(4)	Mode	Touché de modes de fonctionnement
(5)	®	Touché d'installation
(6)	◇	Indication Marche/Arrêt de la pompe
(7)	1...8	LED de zones
(8)		Marquage des zones 1...8

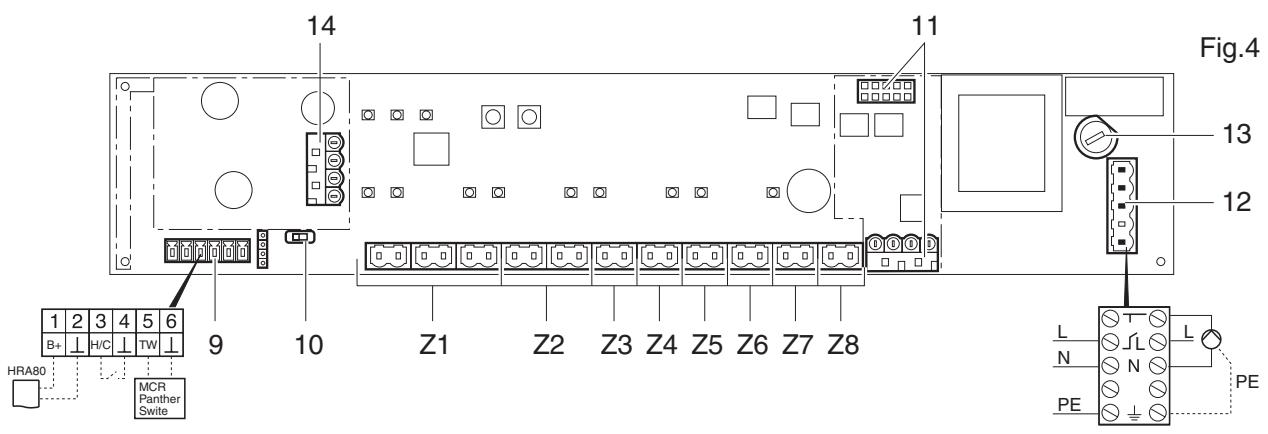

Fig. 4	Raccordements
Numéro	Fonction
(9)	Entrée/Sortie
(10)	Commutateur pour réglage ouvert sans courant/fermé
(11)	Emplacement pour module d'extension HCS 80
(12)	Fiche pour tension d'alimentation, pompe
(13)	Fusible
(14)	Emplacement pour ANTenne interne
(Z1...Z8)	Fiche pour zone 1...8
Fig. 5	Fiche I/O
Fig. 6	Fiche pour zone 1...8

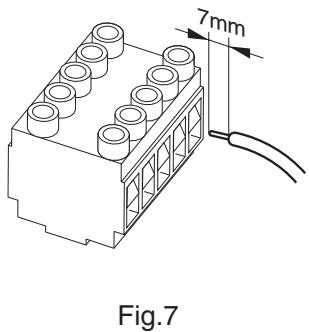

Fig. 7	Fiche pour tension d'alimentation, pompe

2. Consignes générales de sécurité

DANGER

DANGER de mort par choc électrique! Contacts sous tension exposés à nu.

Tirez la fiche de la prise avant d'ouvrir le boîtier. Faites effectuer tous les travaux par du personnel spécialisé autorisé. Tenez compte des prescriptions VDE en vigueur lors de l'installation.

AVERTISSEMENT

Détérioration du régulateur d'étage

Court-circuit à cause de l'humidité et de l'eau.

Montez l'appareil à un endroit à l'abri de l'humidité et de l'eau.

3. Vue d'ensemble

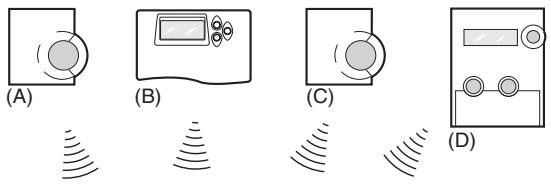

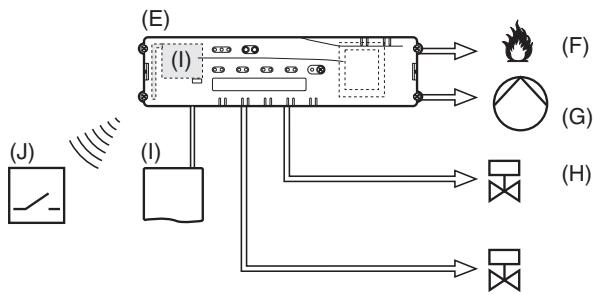

Le système de régulation pour plancher chauffant ou rafraîchissant est un système intelligent de régulation individuelle de la température ambiantE. La vue d'ensemble suivante montre les appareils qui peuvent fonctionner avec le régulateur de zone.

(A)

(B)

(C)

(D)

A	Combiné d'ambiance HCW 82 règle la température de consigne de la zone avec la molette de réglage
B	Module programmable d'ambiance CM67z règle la température ambiente suivant des programmes horaires
C	Sonde de température ambiente HCF 82 transmet la température ambiente au régulateur de zone
D	Hometronic Manager HCM 200D Module central de gestion globale de la maison
E	Régulateur de zone HCE 80/HCC 80/HCE 80R/HCC 80R commande les servomoteurs; communique avec les combinés d'ambiance et sondes de température ambiente
F	Commande chaudière, sortie analogique (uniquement HCE 80/HCC 80) ou sortie de relais (uniquement HCE 80R/HCC 80R)
G	Relais de pompé intégré
H	Moteurs thermiques
I	Antenne externe HCE 80/HCE 80R Antenne interne HCC 80/HCC 80R
J	Module de commande chaudière HC60NG/R6660D

3.1. Différences entre les différents types d'appareil

	HCE 80	HCE 80R	HCC 80	HCC 80R
Antenne	Externe	Externe	Interne	Interne
Relais de pompe	230 VAC interne	230 VAC interne	230 VAC interne	230 VAC interne
Sortie analogique	Présente	Non présente	Présente	Non présente
Commande chaudière RF	Externe avec HC60NG/R6660D	Externe avec HC60NG/R6660D	Externe avec HC60NG/R6660D	Externe avec HC60NG/R6660D
Module de commande chaudière	Non présente	42 V AC/DC	Non présente	42 V AC/DC

Le relais de pompe 230 VAC n'est pas libre de potentiel.

3.2. Aperçu des fonctions

• 5 zones de température régles, extensible à 8
• Possibilité de raccorder jusqu'à 3 moteurs thermiques par zone
• Utilisation possible de moteurs thermiques ouverts sans courant et fermés sans courant. Relais de pompe intégré. Commande chaudière.
• Analogue (uniquement HCE 80/HCC 80)
• Relais intégré avec contact libre de potentiel 42 V AC/DC (uniquement pour HCE 80R, HCC 80R)
• Sans fil via relais HC60NG/R6660D
• Régulateur de zone commutable chauffage/rafraîchissement
• 1 antenne utilisable pour 3 régulateurs
• Utilisation possible d'une antenne interne ou externe
• Montage rapide par branchement sans vis des moteurs thermiques Commande intelligente par logique floue Diagnostic simple de la transmission radio
• Affichage d'état de fonctionnement par LED

4. Créer un plan des zones

Dans un bathtub, on peut régler des locaux (zones) avec des consignes de température différentes. Les moteurs thermiques de la zone affectée (local) sont commandés en fonction de la consigne de température.

Par régulateur d'étage, on peut définir au maximum 5 zones de température. Avec le module d'extension HCS 80, vous pouvez porter ce nombre à 8. Dans chaque zone, on peut raccorder au maximum 3 servomoteurs.

Zones de température (maximum)	Servomoteurs (maximum)	Nombre de régulateurs d' étage
8	24	1
16	48	2
24	72	3

Tabl. 1: Vue d'ensemble des zones de température/régulateurs d'étage

4.1. Définir les zones de température

Déterminez le nombre de zones et les locaux correspondants. - Affectez à chaque zone l'appareil d'ambiance correspondant, p. ex. HCW 82, CM67z et les moteurs thermiques nécessaires. - Identifiez les modules d'ambiance et les moteurs thermiques pour la zone respective (voir rabat Fig. 4, Z1... Z8).

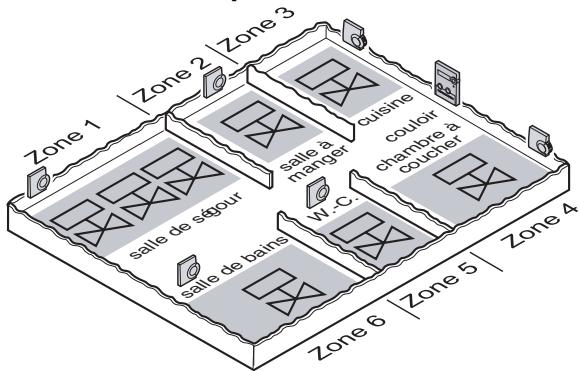

4.1.1. Exemple de structuration des zones

Explication concernant cet exemple :

• La zone d'habitation est couverte par 6 zones de température. Pour cette structuration, le module supplémentaire HCS 80 est nécessaire.
• Le régulateur de zone commande 8 moteurs.

Transmission des données insuffisante!

Perturbation du récepteur radio dans l'appareil par des objets métalliques et d'autres appareils radio.

Lors du besoin de l'emplacement d'exploitation, veillez à une distance d'au moins 1 m par rapport aux appareils radio tels qu'écouteurs sans fil radio, téléphones sans fil suivant standard DECT etc. Veillez à une distance suffisante par rapport aux objets métalliques. En cas de parasites radio impossibles à éliminer, choisissez un autre emplacement de montage.

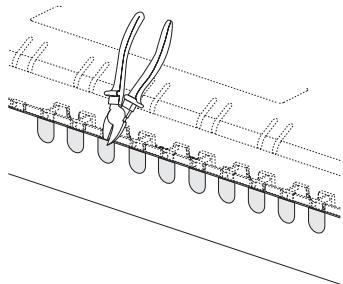

Détérioration du régulateur de zone!

Court-circuit à cause de l'humidité et de l'eau.

Montez l'appareil à un endroit à l'abri de l'humidité et de l'eau.

Le régulateur de zone est prévu pour le montage dans un coffret de distribution. Si la place n'y suffit pas, sélectionnez l'emplacement de telle façon que le régulateur de zone puisse communiquer sans problème par radio avec les combinés d'ambiance et soit protégé de l'humidité et de l'eau.

Le régulateur de zone peut être fixé de 2 façons:

Montage mural Montage sur rail DIN

5.1. Montage mural

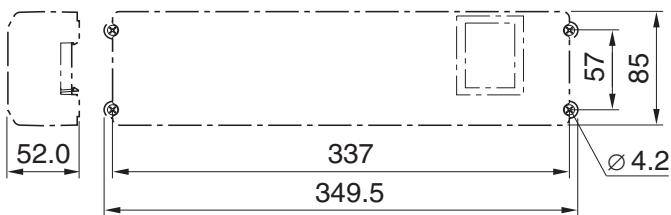

Le régulateur de zone compte 4 trous de montage de 4,2 mm de diamètre.

Respecter la hauteur de montage de 52 mm du régulateur de zone. Si le régulateur de zone est monté sur chant, le transformateur doit être en haut afin de pouvoir évacuer la chaleur.

Dimensions du régulateur de zone en mm

Tracez, forez et chevillez les trous de fixation. Vissez le régulateur de zone.

5.2. Montage sur rail DIN

• Placez le boîtier par en bas sur le rail DIN (1). Pressez le boîtier vers le haut jusqu'à ce qu'il se verrouille (2).

5.3. Monter les composants

Montez les composants suivant les instructions de montage jointes.

6. Installation et configuration

DANGER

Danger de mort par choc électrique!

Contacts sous tension réseau exposés à nu.

Tirez la fiche de la prise avant d'ouvrir le boîtier. Faites effectuer tous les travaux par du personnel spécialisé autorisé. Tenez compte des prescriptions VDE en vigueur lors de l'installation.

AVERTISSEMENT

Détérioration de composants exposés!

Destruction des composants électroniques par des décharges électrostatiques.

Ne touchez pas les composants. Touchez une pièce métallique mise à la terre pour vous décharger.

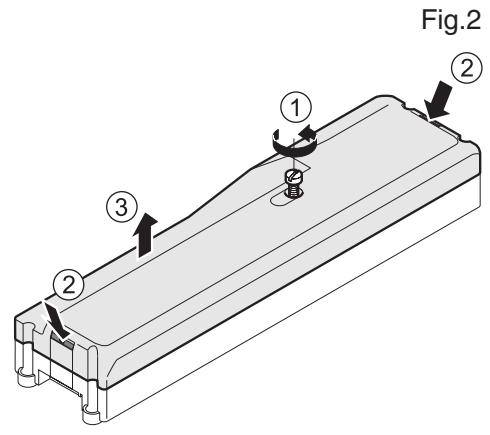

6.1. Ouvrir le boîtier

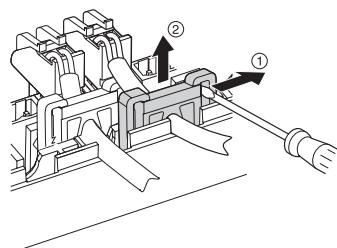

Ouvrez le boîtier comme représenté à la Fig. 2 sur le rabat.

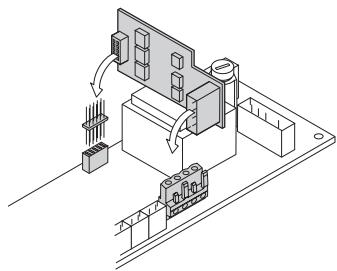

6.1.1. Enficher le module d'extension (option)

Le module d'extension HCS 80 augmente le nombre possible de zones de température du régulateur de zone de 5 à 8.

Enfichez le module d'extension avec la fiche intermédiaire dans l'emplacement prévu.

6.1.2. Régler le type de commande thermique

Par régulateur de zone, on ne peut raccorder qu'un seul type de moteur thermique. Pour pouvoir exploiter des moteurs ouverts sans courant et fermés sans courant, il vous faut deux régulateurs de zone.

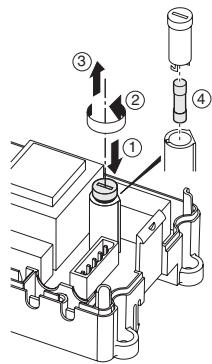

Les moteurs thermiques sont protégés par un fusible céramique.

Contrôlez quel est le type de commande thermique présent. Réglez le commutateur selon le tableau suivant (voir rabat Fig. 4 (10)): Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Position du sélecteur	Type de commande thermique	Caracteristique
O C	Fermée sans courant	Ouvre le circuit de chauffage lorsqu'une tension est appliquée à son entrée de régulation
O C	Ouverte sans courant	Ouvre le circuit de chauffage lorsqu'aucune tension n'est appliquée à son entrée de régulation

6.2.1. Types et longueurs de câbles admissibles

Mateur thermiques
Diamètre extérieur du cable	Min. 3,5 mm/max. 5,3 mm
Longueur de cable	Max. 400 m
Section du cable	Max. 1,0 mm²
Longueur de dénudation	4 mm
Plage de serrage des fiches	0,07–1,33 mm²; conducteur couple
Connexion de réseau et de pompe 230 VAC
Diamètre extérieur du cable	Min. 8,0 mm/max. 11 mm
Longueur de cable	Max. 100 m
Section du cable	Max. 1,5 mm²
Longueur dénudée	7 mm
Plage de serrage des bornes	0,50-2,50 mm²; conducteur fouple/rigide 0,50-1,50 mm²; souple avec embouts

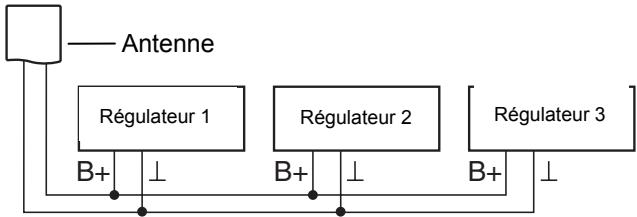

Raccordement d'antenne
Longueur de cable	Max. 30 m
Section du cable	JE-LiYCY 2x2x0,5 mm2; JE-Y(St)Y Ø2x2x0,8 mm; 2x0,5 mm2
Longueur dénudée	5,5 mm
Plage de serrage des bornes	0,07–1,54 mm2
Commande chaudière
Longueur de cable	Max. 100 m
Section du cable	JE-LiYCY 2x2x0,5 mm2; JE-Y(St)Y Ø2x2x0,8 mm; 2x0,5 mm2
Longueur dénudée	5,5 mm
Plage de serrage des bornes	0,07–1,54 mm2

Tabl. 2: Types et longueurs de câbles admissibles

Danger de mort par choc électrique!

Contacts sous tension réseau exposés à nu.

Veillez à ce que le câble soit hors tension.

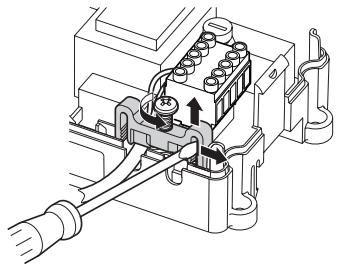

Sélectionnez suivant Tabl. 2 un câble approprié pour le raccordement secteur. Dénudez les raccordements sur 7 mm (voir rabat Fig. 7). Raccordez le câble à la fiche selon le graphique suivant (voir rabat Fig. 4 (12)). Insérez la fiche dans la douille 12 (voir rabat Fig. 4). Fixez les câbles avec le serre-câble.

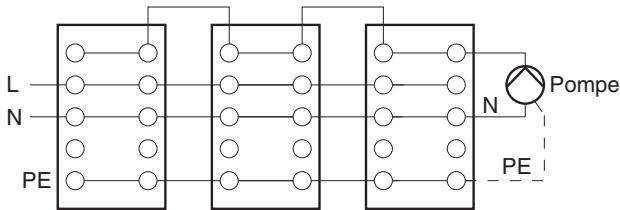

Détérioration du régulateur de zone!

Tenez compte des caractéristiques techniques pour les moteurs thermiques : au total, courant maximal 3 A, courant permanent par zone 250 mA.

Chaque zone peut commander jusqu'à 3 servomoteurs. On peut raccorder directement 3 servomoteurs pour la zone 1, 2 pour la zone 2 et 1 pour chacune des zones 3 à 5. Pour le module d'extension, 1 raccordement est présent pour chacune des zones 6 à 8.

S'il faut raccorder plus de 11 moteurs thermiques au régulateur de zone, les cables des servomoteurs doivent être câblés dans un boîtier de distribution.

• Posez le cas échéant les câbles des servomoteurs vers le boîtier de distribution. Cablez les lignes des servomoteurs. Avec une pince coupante, cassez les ouvertures pour les câbles dans le boîtier.

Dénudez les raccordements sur 5,5 mm (voir rabat Fig. 6). - Insérez les câbles de raccordement des servomoteurs dans les ouvertures de câbles des fiches. Fermez les pinces. Insérez les fiches dans les douilles des zones correspondantes (voir rabat Fig. 4 (Z1... Z8)). Pincez les câbles dans la décharge de traction. Fixez les câbles avec le serre-câbles.

6.3.1. Raccorder la commande de la chaudière au régulateur externe via la sortie analogue (uniquement HCE 80/hcc 80)

La tension de sortie analogue change en fonction de la position de la vanne.

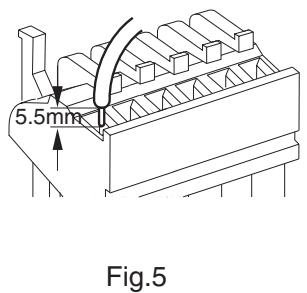

Dénudez les raccordements sur 5,5 mm (voir rabat Fig. 5).

Raccordez la commande de la chaudière selon le graphique suivant (voir rabat Fig. 4 (9)).

Pour les régulateurs MCR 200, MCR 40, ZG 252 N, Panther et Smile, une commande de la chaudière est possible.

Raccordez les entrées selon les instructions jointes (entrée de masse à la borne 6, entrée TW à la borne 5 du régulateur de zone).

Pour le régulateur MCR 40, les entrées TW et de masse sont aux bornes suivantes:

Pour le régulateur ZG 252 N, les entrées TW et de masse sont aux bornes suivantes:

Pour le régulateur MCR 200, les entrées TW et de masse sont à des bornes différentes suivant le modèle.

6.3.2. Réaliser une commande de la chaudière via une liaison sans fil (avec hc60ng/r6660d)

En fonction de la position de la vanne, le relais est activé ou désactivé.

6.3.3. Réaliser une commande de la chaudière via le relais 42 VAC intégré, contact libre de potentiel (uniquement HCE 80R/ HCC 80R)

En fonction de la position de la vanne, le relais est activé ou désactivé.

Dénudez les raccordements sur 5,5 mm (voir rabat Fig. 5). Raccordez la rétroaction chaudière selon le graphique suivant (voir rabat Fig. 4 (9)):

6.4.1. Commande de pompe

Dès qu'une zone est active, la pompe est enclenchée avec temporisation. Dès que toutes les vannes sont fermées, la pompe se met hors service.

La LED (voir rabat Fig. 3 (6)) s'allume en vert lorsque la pompe tourne.

6.4.2. Raccorder la pompe (230 VAC)

Dénudez les raccordements sur 7 mm (voir rabat Fig. 7). Raccordez la pompe selon le graphique suivant (voir rabat Fig. 4 (12)): Raccordez la pompe selon le graphique suivant (voir rabat Fig. 4 (12)):

AVERTISSEMENT

Détérioration du régulateur de zone!

Court-circuit en cas d'installation incorrecte.

Raccordez tous les régulateurs à la même phase.

Régulateur 1 Régulateur 2 Régulateur 3

6.4.3. Installer une antenne externe

On peut raccorder jusqu'à trois régulateurs de zone à une antenne. Lors du choix de l'emplacement d'exploitation, vérifie que le fonctionnement de l'antenne n'est pas entravé.

• Installez l'antenne externe uniquement en dehors de boîtiers métalliques (p. ex. armoires électriques).
• Montez l'antenne à un endroit approprié à proximité du régulateur de zone. Tenez compte, ce faisant, qu'une liaison radio existe avec le module d'ambiance. Dénudez les raccordements sur 5,5 mm (voir rabat Fig. 5).

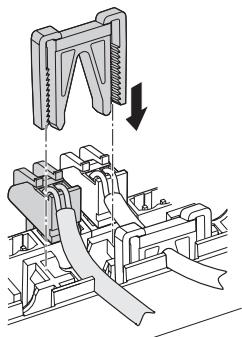

Raccordez l'antenne selon le graphique suivant (voir rabat Fig. 4 (9)) : Blindage en 2 Deuxième conducteur en 1

Fermez les pinces.

En cas de fonctionnement simultané de plusieurs régulateurs de zone, une antenne (interne ou externe) ne peut être raccordée qu'à un seul régulateur.

6.4.4. Fermer le boîtier du régulateur de zone

• Placez le couvercle du boîtier (voir rabat). Laissez s'encliqueter les fermétures à ressort à gauche et à droite. Serrez à fond la vis à la face supérieure.

7. Mise en service

Lors de la mise en service, les combinés d'ambiance – le cas échéant les programmes du module d'ambiance CM67z – sont affectés aux zones de température du régulateur de zone. Sur le Hometronic Manager, un nom de local est défini pour chaque zone de température.

7.1.1. Mettre le régulateur de zone en service

La LED pour la tension de réseau (POWER) s'allume.

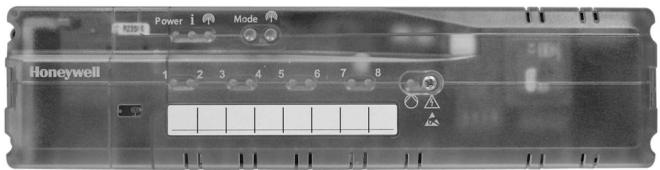

7.2. Affichages LED sur le régulateur de zone

Les LED du régulateur de zone indiquent les modes de fonctionnement du régulateur de zone et des zones de température installées.

Signification des 3 LED (voir rabat Fig. 3 (1,2,3)) :

LED	Affichage	Signification
POWER (verte)	s/allume	Fonctionnement normal
i (rouge)	s/allume	Défaut collectif
	clignote	Indication de défaut de l'antenne
® (jaune)	clignotemènt rapide	Pas d'appareil installé

7.3. Contrôler l'intensité du signal de la transmission radio

L'intensité du signal de la transmission radio peut être contrôlée tant pour l'émetteur que pour le récepteur. Voir section "Contrôler la transmission radio" à la Page 40.

7.4.1. Fonctionnement normal

En fonctionnement normal, les LED 1...8 indiquent la position des moteurs thermiques, voir Fig. 3 (7) sur le rabat :

Vert	Commande thermique ouverte
Eteinte	Commande thermique fermée

7.4.2. Fonctionnement de défaut

En fonctionnement de défaut, les différences définies sont indiquées par les LED de zones.

Voir section "Afficher les défauts" à la page 40.

7.4.3. Fonctionnement d'installation

En fonctionnement d'installation, vous affectez des zones de température aux combinés d'ambiance et au Hometronic Manager.

Voir section "Affecter les zones et attribuer des noms de locaux (apprentissage)" à la page 37.

7.4.4. Affichage d'appareil

L'affichage d'appareil indique quels appareils sont affectés au régulateur de zone.

Voir section "Contrôler la configuration" à la page 40.

7.5. Fonction de rafraîchissement

Lorsque le régulateur de zone est utilisé comme régulateur pour raffraîchissement, vous devez libérer cette fonction une fois lors de l'installation.

7.5.1. Libérer la fonction de rafraîchissement

Maintenez la touche Mode enfoncée pendant au moins 4 s.

La LED indique si le module de chauffage ou le mode de rafraîchissement est activé:

LED allumée verte	Mode de raffraichissement actif
LED allumée rouge	Mode de chauffage actif

Modifie le réglage en appuyant sur la touche d'installation.

Le régulateur de zone commute automatiquement en fonctionnement normal après 60 s. Vous pouvez également quitter le mode d'installation en appuyant sur la touche Mode.

7.5.2. Commutation chauffage/rafraîchissement

La commutation chauffage/rafraîchissement se fait via les contacts de commutation 3 et 4.

Pour activer la fonction de rafraîchissement, reliez les contacts de commutation 3 et 4 (voir rabat Fig. 4 (9)), p. ex. à l'aide d'un commutateur externe.

7.5.3. Affecter des noms de locaux

Introduisez les noms de locaux dans le plan de zones. Appuyez sur la touche d'installation jusqu'à ce que la LED de la zone 1 clignote.

La LED de la zone 1 clignote en rouge.

Affectez le module d'ambiance. Appuyez brièvement sur la touche d'installation. La LED de la zone 1 clignote en vert. Affectez un programme pour le chauffage. Appuyez sur la touche d'installation. La LED de la zone 1 clignote en jaune. Affectez un programme temporisé pour le raffraîchissement.

Répétez les étapes jusqu'à ce que deux noms de local aient été affectés à toutes les zones de température.

8. Affecter les zones et attribuer des noms de locaux (apprentissage)

Dans la section suivante, vous apprenez comment vous pouvez affecter les différents composants à une zone de température et attribuer des noms de locaux à l'aide d'un Hometronic-Manager.

Un seul module d'ambiance peut être affecté à une zone de température. Lorsqu'on combine une sonde de température ambiente HCF 82 avec une télécommande HCW 82, c.-à-d. qu'on l'affecte à la même zone, on doit affecter le module d'ambiance et ensuite la sonde de température ambiente.

Lorsque la touche d'installation du régulateur de zone n'est plus actionnée pendant plus de 4 minutes, le régulateur de zone revient automatiquement au fonctionnement normal.

8.1. Affecter une télécommande HCW 82, une sonde de température ambiance HCF 82

Dans l'exemple suivant, on affecte le module d'ambiance HCW 82 à la zone 1 ; ensuite on attribue le nom de local "Salon" à la zone 1 dans le programme temporisé du Hometronic Manager.

Tenez le plan des zones à portée de main. Maintenez la touche d'installation du régulateur de zone enfoncée pendant 2 secondes.

La LED s'allume. La LED de la zone 1 clignote en rouge.

Le régulateur de zone est en fonctionnement d'installation et attend le signal du module d'ambiance.

Pour affecter le module d'ambiance à une autre zone, appuyez sur la touche d'installation jusqu'à ce que la LED de la zone désirée clignote en rouge.

Appuyez sur le bouton d'émission du module d'ambiance.

Le module d'ambiance est affectée à la zone 1. La LED de la zone sélectionnée est allumée en continu en rouge.

Si aucun programme temporisé n'est actif, le régulateur de zone fonctionne avec une valeur de base de 20°C (mode de chauffage) ou de 26°C (mode de raffraîchissement). Lisez à la Page 40 comment contrôler la configuration.

8.2. Affecter le hometronic-manager HCM 200D

Veuillez indiquer dans le mode d'emploi HCM 200D comment installer l'appareil.

Appuyez à nouveau sur la touche d'installation du régulateur de zone. La LED de la zone sélectionnée clignote en vert. Le régulateur de zone attend un signal du Hometronic Manager. - Sélectionnez dans le menu Réglages > Installation > Chauffage/Rafraîchissement le nom de local désiré, p. ex. SALON. Appuyez sur le bouton d'introduction. SALON 5. A MANGER

Un * apparaît derrière "Salon".

CUISINE

CH A COUCHER

La LED de la zone 1 est allumée en vert sur le régulateur de zone. Le nom "SALON" a été attribué à la zone de température 1.

Introduisez le nom de local dans le plan de zones. Répétez les étapes jusqu'à ce qu'un nom de local ait été affecté à toutes les zones de température. Actionnez la touche d'installation jusqu'à ce que la LED s'éteigne.

Le régulateur de zone est à nouveau en fonctionnement normal.

Lorsque la touche d'installation n'est plus actionnée pendant plus de 4 minutes, le régulateur de zone revient au fonctionnement normal.

Les zones de température affectées restent mémorisées même après une panne de courant dans le régulateur de zone.

8.3.1. Apprentissage de la sonde de température ambiantе

Veuillez dire dans le mode d'emploi CM67z comment installer l'appareil.

L'unité de commande CM67z possède une sonde de température intégrée pour la zone 1. Le fonctionnement de la sonde est défini dans le mode d'installation par le paramètre 7: tS:

Réglez le paramètre 7: tS sur le réglage "2". Réglez le paramètre 17: SU sur le réglage 0 (uniquement HR 80) ou 2 (HR 80 et R6660D).

La sonde intégrée est maintenant utilisée pour la mesure et la régulation de la température ambiantedans la zone 1.

Vous trouvez des indications concernant les réglages de paramètres de la CM67z dans le mode d'emploi correspondant.

Déplacez l'interrupteur à coulisse de l'unité de commande CM67z dans la position OFF. Actionnez ensemble les touches TEMP ▲, TEMP ▼ et PROG 1 pour activer le mode d'apprentissage pour la zone 1.

L'indication suivante apparait sur la CM67z :

Maintenez la touche d'installation du régulateur de zone enfoncée pendant 2 secondes.

La LED s'allume. La LED de la zone 1 clignote en rouge.

Le régulateur de zone est en fonctionnement d'installation et attend le signal de la CM67z.

Pour affecter la CM67z à une autre zone, appuyez sur la touche d'installation jusqu'à ce que la LED de la zone désirée clignote en rouge.

• Envoyez le signal d'apprentissage en actionnant les touches 21 22.

8.3.2. Apprentissage du module d'ambiance programmable CM67Z (zone 1)

Appuyez à nouveau sur la touche d'installation du régulateur de zone. La LED de la zone 1 clignote en vert. - Envoyez le signal d'apprentissage en actionnant les touches 21 22. La LED de la zone sélectionnée est allumée en continu en vert.

8.3.3. Apprentissage du module d'ambiance programmable CM67Z (zone 2)

Aucune sonde interne n'est disponible sur la CM67z pour la zone 2. Vous devez affecter à la zone une sonde externe (HCF 82) (voir Affecter une télécommande HCW 82, une sonde de température ambience HCF 82, chapitre 8.1).

• Déplacez le commutateur de mode du module d'ambiance calculable CM67z dans la position OFF. Actionnez ensemble les touches TEMP ▲, TEMP ▼ et PROG 1 pour activer le mode d'apprentissage pour la zone 1. Actionnez la touche MAN pour commuter le module d'ambiance programmable CM67z dans le mode d'apprentissage pour la zone 2.

L'indication suivante apparait sur la CM67z :

Appuyez à nouveau brièvement sur la touche d'installation du régulateur de zone.

La LED s'allume. La LED de la zone sélectionnée clignote en vert.

Le régulateur de zone est en fonctionnement d'installation et attend le signal de la CM67z.

Pour affecter la CM67z à une autre zone, appuyez sur la touche d'installation jusqu'à ce que la LED de la zone désirée clignote en vert.

• Envoyez le signal d'apprentissage en actionnant les touches 21 22.

La LED de la zone sélectionnée est allumée en continu en vert.

8.4. Programme temporisé pour fonction de rafraîchissement

Si la fonction de raffraîchissement a été activée (voir "Fonction de raffraîchissement", Page 37), un programme temporisé propre peut être affecté à chaque zone pour le chauffage et le raffraîchissement (p. ex. "Chauffer salon", "Refroidir salon").

Les programmes temporisés et les valeurs de consigne sont activées par le contact de commutation Chauffage ou Raffraichissement.

Le programme temporisé pour le chauffage est actif lorsque la connexion aux bornes 3 et 4 à la fiche 9 est ouverte (voir rabat Fig. 4 (9)).

Si les bornes 3 et 4 sont reliées, le programme temporisé Raffraichissement est actif.

Si aucun programme temporisé d’affraîchissement n'est affecté à une zone, la consigne de température ambience par défaut est 26°C.

8.5. Affecter les modules de relais pour la commande de la chaudière

Selon la demande de chaleur des locaux installés, le module de relais HC60NG/R6660D commande la chaudière en fonction de la position de la vanne.

8.5.1. Apprentissage de la commande chaudière HC60NG/R6660D

• Appuyez sur le bouton-poussoir du module de relais HC60NG/R6660D pendant 5 s pour activer le mode d'apprentissage. La LED rouge du module de relais clignote au rythme de 0,5 s allumée, 0,5 s éteinte. Appuyez brièvement sur la touche d'installation du régulateur de zone. Après l'apprentissage réussi, la LED rouge du module de relais s'éteint. Appuyez à nouveau sur la touche d'installation du régulateur de zone pour quitter l'affichage d'appareil.

8.6.1. Annuler l'affectation du module d'ambiance à la zone de température

Maintenez la touche d'installation enfoncée pendant au moins 2 secondes pour arriver au mode d'installation.

La LED s'allume. La LED de la zone 1 clignote en rouge.

Appuyez sur la touche d'installation jusqu'à ce que la LED de la zone que vous voulez annuler clignote en rouge. Maintenez la touche Mode enfoncée pendant au moins 4 s.

La LED de la zone sélectionnée s'éteint.

L'affection du module d'ambiance à la zone de température est annulée.

8.6.2. Annuler l'affectation du nom de local ou du programme temporisé à la zone de température

• Maintenez la touche d'installation enfoncée pendant au moins 2 secondes pour arriver au mode d'installation. La LED s'allume. La LED de la zone 1 clignote en rouge. Appuyez sur la touche d'installation jusqu'à ce que la LED de la zone que vous voulez annuler clignote en vert. Maintenez la touche Mode enfoncée pendant au moins 4 s.

La LED de la zone sélectionnée s'éteint.

L'affectation du nom de local ou du programme temporisé à la zone de température est annulée.

8.7. Sauvegarder les réglages dans le hometronic manager

Avant de terminer la mise en service, vous devez sauvegarder les réglages dans le Hometronic Manager. Voir : mode d'emploi du Hometronic Manager, chapitre "Adaptation".

9. Contrôler la configuration

Appuyez brièvement sur la touche d'installation

La LED clignote en jaune.

Le régulateur de zone se trouve dans l'affichage de l'appareil.

Les couleurs des LED 1...8 indiquent toujours la configuration des zones de température.

Eteinte	Pas d'appareil installé
Rouge	La sonde de température ambiente/ module d'ambiance est installée
Jaune	Le programme temporisé, la module d'ambiance et la sonde de température ambiente sont installés
Vert	Le Hometronic Manager ou le module programmeble radio CM67z sont installés

Si le chauffage/rafraîchissement a été libéré, des informations concernant l'état actuel peuvent être appelées.

Appuyez à nouveau brièvement sur la touche d'installation

Les couleurs des LED 1...8 indiquent maintenant l'affection des programmes temporisés aux zones de température.

Vert	Le programme temporisé pour le raffraichissement est affecté
Rouge	Le programme temporisé pour le chauffage est affecté
Jaune	Le programme temporisé pour le chauffage/raffraichissement est affecté

9.1.1. Envoyer des signaux de test

Le régulateur de zone peut envoyer un signal de test à tous les récepteurs radio affectés afin de contrôler l'intensité du signal.

Maintenez les touches Mode et enfercées pendant au moins 4 s.

La LED clignote en vert.

Le régulateur de zone envoie toutes les 5 s un signal de test aux récepteurs radio affectés. Lors de l'émission, les LED de zones s'allument brièvement.

Vous pouvez également quitter le mode de test en appuyant sur une touche quelconque. Après 4 minutes, l'appareil revient automatiquement au mode normal.

9.1.2. Recevoir des signaux de test

Veuillez dans le mode d'emploi de l'émetteur radio concernant comment envoyer un signal de test au régulateur de zone.

• Envoyez un signal de test au régulateur de zone.

Lorsqu'un signal de test est reçu, la LED clignote en vert.

Les LED de zones de la zone correspondante affiche par un clignotement l'intensité du signal reçu (1 = suffisant...5 = fort).

10. Afficher les défauts

Lorsque la LED s'allume, un défaut est présent dans au moins une zone de température.

Les couleurs des LED de zones 1...8 indiquent la nature du défaut dans la zone de température respective:

Eteinte	Aucun défaut
Clignote en rouge	Pas de liaison avec le module d'ambiance, la sonde de température ambiente
Clignote en jaune	Pas de liaison avec le module d'ambiance et le Hometronic Manager HCM 200D ou le module d'ambiance programmable CM67z
Clignote en vert	Pas de liaison avec le Hometronic Manager HCM 200D ou le module d'ambiance programmable CM67z

L'indication de défaut s'éteint lorsque le défaut est corrigé.

11. Terminer la mise en service

Fermez le boîtier (voir "Fermer le boîtier du régulateur de zone", Page 36). - Donnez au client le plan de zones complété avec les instructions de montage.

11.1. Indications pour l'installateur

Informez le client à propos de la commande de chauffage après la mise en service du régulateur de zone:

Expliquez au client le fonctionnement et la commande de tous les composants. Attirez l'attention sur les particularités et les possibilités d'extension de l'installation respective du client.

11.2. Réinitialiser le régulateur de zone

Lorsque le régulateur de zone est réinitialisé, toutes les affectations actuelles sont perdues. Lors d'une coupure de tension, le régulateur de zone conserve sa configuration.

• Maintenez les touches Mode et du régulateur de zone enfoncées pendant >10 s.

Après 4 s, le régulateur se met en mode de test. Maintenez encore les touches enfoncées jusqu'à ce que la LED clignote en jaune.

La LED est allumée en jaune (clignotement rapide). Le régulateur de zone est remis dans l'objet de livraison.

12. Changer le fusible

• Mettez l'appareil hors tension. Ouvrez le boîtier (voir "Ouvrir le boîtier", Page 34).

Utilisez uniquement des fusibles céramiques de type 230 VAC; 2,5 A; flink; 5 × 20 ~mm.

Sortez le support avec le fusible (étapes 1 à 3). Remplacez l'ancien fusible par un nouveau. Replacez le fusible. Mise en place (1) Tournez vers la droite.

Fermez le boîtier (voir "Fermer le boîtier du régulateur de zone", Page 36).

13.1. Glossaire

Terme	Explication
Circuit de chauffage	Ensemble de tous les apparciels de commande et de régulation d'une zone de température.
Commande chaudière	La chaudière est commandé en fonction du besoin calorifique.
Commande thermique	Ouvre et ferme un circuit de chauffage. Est commandée par le régulateur de zone.
Combénéd'ambiance	Mesure la température réelle, modifie la température désiré. Se monte dans chaque zone à un endroit convivial.
Consigne de température ambiente	Température ambiente désirée par l'utilisateur.
Hometronic	Gestion globale de la maison.
Hometronic-Manager	Appareil de commande central du système Hometronic.
Programmation horaire	Valeurs de consigne et points de commutation prédéfinis sur le Hometronic Manager et régibles sur le CM67z.
Relais de pompè	Commande une pompè raccordée au régulateur de zone.
Sonde de température ambiente	Saisit la température ambiente et la transmet au régulateur de zone.

13.2. Aide en cas de problème

Problème	Cause/solution
A l'enclementement de la tension de réseau, la LED Power ne s'allume pas.	Il n'y a pas de tension de réseau présente. ► Contrôler la tension de la prise de courant. ► Contrôler le fusible du régulateur de zone.

Problème	Cause/solution
La LED 1...8 des zones ne s'allume pas en continu en vert à la mise en service.	Le nom de local ne se laisse pas affecter. Contrôler si le Hometronic Manager est installé. Contrôler si un nom de local est affecté à la zone. Contrôler le raccordement d'antenne. Eventuellement affecter à nouveau la zone.
La LED 1...8 des zones ne s'allume pas en continu en rouge à la mise en service.	Le module d'ambiance ne se laisse pas affecter. Contrôler si les piles sont correctement placées dans le module d'ambiance. Contrôler la liaison radio. Contrôler le raccordement d'antenne.
Les locaux ne sont pas chauffés ou refroidis.	Contrôler le chauffage et la température de départ. Contrôler l'adaptation au moteur thermique (voir Page 34). Contrôler le fusible du régulateur de zone. En cas de fusible défectueux: Vérifier les servomoteurs pour court-circuit. Changer le fusible.
La LED i s'allume en rouge après la mise en service.	Il y a un défaut dans une des zones de température (voir Page 40). Contrôler la liaison radio. Contrôler le raccordement d'antenne. Contrôler si la zone est correctement affectée. Contrôler les piles des appareils correspondants.
Un local est mal réglier.	Contrôler si la molette de réglage de le module d'ambiance est en position 0. Contrôler si la molette de réglage se laisse tourné de -12 à +12 lorsqu'on a enlevé le couvercle du boîtier. Contrôler si une module d'ambiance est affectée à la zone.
La LED clignote rapidement.	Pas d'appareil installé. Réinstalléz les appareils.
La LED i clignote.	Pas d'antenne raccordée, ou antenne défectueuse. Contrôlez si une antenne est raccordée. Si aucune antenne n'est raccordée: Raccordez une antenne. Si une antenne est raccordée: Contrôler le raccordement d'antenne. Le cas échéant, replacer l'antonne par une nouvelle.

13.3. Caractéristiques techniques

Tension d'entrée/sortinge	230 VAC, 50 Hz
Puisance absorbée	max. 1750 VA avec pompe raccordée (max. 6 A)
Relais de pompé	Contact de commutation 230 VAC, max. 6 A (non libre de potentiel); cosφ ≥ 0,7
Relais de rétroaction chaudière	42 VAC; 1 V < U ≦ 42 V; 1 mA < I ≦ 100 mA; cosφ = 1
Moteur thermiques	2,7 A max.pendant 1 s; 200 mA; ; cosφ ≥ 0,95
Température ambiente	0...50 °C
Température de stockage	-20...+70 °C
Humidité de l'air	5...93 % d'humidité relative de l'air
Fréquence	868,3 MHz (émetteur/recepteur)
Dimensions	350x82x52 mm (LxHxP)
Poids	1 kg
Fusible	Fusible céramique 5x20 mm, 230 VAC; 2,5 A; flink
Matériau	ABS
Degré de protection	IP30
Classe de protection contre les incendies	V0

13.4. Définitions d'appareils et de fonctions selon en 60730-1

• Le but de l'appareil est la régulation de température
• L'appareil est conforme à la classe de protection 1, EN60730-1, EN60730-2-9
• Système de régulation électronique à montage indépendant avec installation fixe
• Le principe de fonctionnement est type 1. B (relais de pompe) et type 1. C (commande thermique)
• Contrôle d'émission d'interférences CEM sous 230 VAC +10/-15 %, 1750 VA maximum. Le degré d'encrassement est 2.
• La tension de dimensionnement est 4000V (correspond à la catégorie de surtension III)
• La classe de logiciel est A

13.5. Plan de zones (modèle)

Zone	Servomoteur (type, emplacement)	Télécommande (emplacement)	Nom du local
1			Chauffer
			* Raffraichir
2			Chauffer
			* Raffraichir
3			Chauffer
			* Raffraichir
4			Chauffer
			* Raffraichir
5			Chauffer
			* Raffraichir
6			Chauffer
			* Raffraichir
7			Chauffer
			* Raffraichir
8			Chauffer
			* Raffraichir

• Refroidir est optionnel

13.6. Directive 2002/96/ce relative aux déchets d'équipements électriques et électroniques (DEEE)

• Éliminez l'emballage et le produit dans un centre de recyclage approprié à la fin de la durée de vie du produit. Ne jetez pas le produit avec les ordures ménagères normales. N'incinérez pas le produit.

13.7. Mode d'emploi abrégé

Définissez quels sont les circuits de chauffage* qui doivent être réglés par le régulateur de zone. Voir section "Créer un plan des zones", Page 33. Montez les composants nécessaires.

A	Combiné d'ambiance* HCW 82 règle la température de consigne de la zone avec la molette de réglage
B	Module programmable d'ambiance CM67z règle la température ambiente suivant des programmes horaires
C	Sonde de température ambiente* HCF 82 transmet la température ambiente au régulateur de zone
D	Hometronic Manager* HCM 200D Module central de gestion globale de la maison
E	Régulateur de zone HCE 80/HCC 80/HCE 80R/HCC 80R commande les servomoteurs; communique avec les combinés d'ambiance et sondes de température ambiente
F	Commande chaudière*,\ sortie analogique (uniquement HCE 80/HCC 80) ou\ sortie de relais (uniquement HCE 80R/HCC 80R)
G	Relais de pompé intégré*
H	Moteurs thermiques*
I	Antenne externe HCE 80/HCE 80R Antenne interne HCC 80/HCC 80R
J	Module de commande chaudière HC60NG/R6660D

Voir section "Montage", page 33.

• Réglez le régulateur de zone sur la Moteur thermiques correspondante (ouverte sans courant ou fermée sans courant), cablez les raccordements et reliez les composants entre eux. Voir section "Installation et configuration", Page 34. Affectez les sondes de température ambiente, combiné d'ambiance et autres composants de commande aux zones de température (apprentissage). Si vous utilisez des programmes temporisés: Affectez le cas échéant des noms de locaux au Hometronic Manager.
• Affectez le cas échéant un programme temporisé du CM67z aux zones de température. Voir section "Mise en service", page 36.

13.7.1. Vue d'ensemble de la navigation et des fonctions

Fonction	Appuyer sur la touche	LED d'état	LED de zones	Quitter le mode
Fonctionnement normal	-		Allumée verte = vanne ouverte LED éteinte = vanne fermée
		LED ↑ donne un éclair jaune		Afferter l'appareil (p.ex. HCW 82)
Apprentissage	↑ >2 s	LED ↑ allumée jaune	Clignote	4 min après la的最后一 action
Effacer les apparêils affectés	Mode >4 s en mode d'appren-tissage	LED ↑ allumée jaune	La LED de zone s'éteint	4 min après la的最后一 action
Affichage d'appareil	Maintenir,enforcéependant <2 s	LED ↑ clignote jaune	Rouge = valeur réelle local Vert = programme temporiséJaune = valeur réelle local/programme temporisé	• Automatiquement après 60 s ou • Actionner une autre touche
Mode de raffraichissement	Mode >4 s Actionner la touche ↓ pour activer/désactiver le mode de raffraichissement	LED ↑ verte = mode de raffraichissement actif LED ↑ rouge = mode de raffraichissement inactif	Rouge = raffraichissement actif et contact de raffraichissement ouvert (bornes 3 et 4) Vert = raffraichissement actif et contact de raffraichissement fermé (bornes 3 et 4)	• Automatiquement après 60 s ou • Actionner la touche Mode
Envoyer un signal de test	Maintenir ↓ et Mode enforcées pendant 4 s	LED ↑ clignote verte	Allumées en rouge à l'envoi du signal de test	• Automatiquement après 10 min ou • Actionner une autre touche
Mode Chauffage	Mode >6 s pour changer, appuyer sur ↓	LED ↑ et ↓ clignotent alternatively en rouge = mode asynchrone LED ↑ et ↓ clignotent simultanément en rouge = mode synchrone		• Automatiquement après 60 s ou • Actionner la touche Mode
Recevoir signal de test		LED ↑ clignote verte	L'intensité du signal de l'appareil correspondant est indiquée par le clignotement de la LED de zone respective: 1x = signal suffisant 5x = signal fort	10 s après le dernier signal de test reçu
Erreur de communication		LED ↓ allumée rouge	Clignote rouge = défaut de valeur réelle de local Clignote verte = défaut de programme temporisé Clignote jaune = défaut de valeur réelle de local/programme temporisé	Lorsque le défaut est corrugé
Défaut d'antenne		LED ↓ clignote rouge		Lorsque le défaut est corrugé
Annuler tous les réglages	Maintenir ↓ et Mode enforcées pendant 10 s	LED ↑ clignote jaune		Relâcher la touche
