Type de produit	Interrupteur de pression
Marque	Honeywell
Modèle	EX
Protection contre les explosions	EEx de IIC T6 IP65 T80°C
Homologation ATEX	PTB 02 ATEX 1121
Zones compatibles	Zones 1, 2, 21, 22
Degré de protection IP	IP65 (montage vertical)
Température ambiante	-15°C à +60°C
Température max. sur l'appareil	60°C
Entrée de câble	M16 x 1,5
Puissance de coupure (CA)	Résistive : 3A / 250V, Inductive : 2A / 250V (cos φ=0,6)
Puissance de coupure (CC)	Résistive : 2A / 30V, 0,1A / 250V ; Inductive : 0,01A / 250V
Dimensions approximatives	100 x 80 x 50 mm
Poids approximatif	0,5 kg
Position de montage	Verticale, dirigée vers le haut
Raccordement électrique	Bornes sous capuchon de protection
Conducteur de protection	Accessible après dépose du couvercle
Mise à la terre	Externe, section max. 4 mm²
Réglage du point de commutation	Par tige de réglage avec tournevis, plage selon fiche technique
Entretien et nettoyage	Nettoyer avec un chiffon humide, sans solvant. Vérifier périodiquement les connexions.
Sécurité	Respecter les directives pour zones explosibles (ATEX). Ne pas ouvrir sous tension.
Pièces détachées et réparabilité	Pièces disponibles auprès de Honeywell. Toute modification requiert l'autorisation du fabricant.
Informations générales	Notice d'utilisation gratuite disponible en PDF. Fabriqué par Honeywell AG, Allemagne.

FOIRE AUX QUESTIONS - EX HONEYWELL

Quelle est la certification ATEX de l'interrupteur Honeywell EX ?

L'interrupteur est certifié PTB 02 ATEX 1121 et porte le marquage Ex II 2 G/D EEx de IIC T6 IP65 T80°C, convenant aux zones 1, 2, 21 et 22.

Quelle est la plage de température ambiante autorisée ?

La température ambiante admissible est de -15°C à +60°C. La température maximale sur l'appareil de coupure ne doit pas dépasser 60°C.

Comment régler le point de commutation ?

Dévisser les 4 vis à six pans creux M4 du couvercle du boîtier de bornes. Desserrer la vis d'arrêt sur la face frontale. Tourner la tige de réglage avec un tournevis : à droite abaisse le point de commutation, à gauche l'élève. Resserrer la vis d'arrêt après réglage. Utiliser un manomètre pour un réglage précis.

Quelles sont les puissances de coupure maximales ?

En courant alternatif : charge résistive 3A / 250V, charge inductive 2A / 250V (cos φ=0,6). En courant continu : charge résistive 2A / 30V ou 0,1A / 250V, charge inductive 0,01A / 250V.

Quel est le degré de protection IP de l'appareil ?

L'indice de protection est IP65 en position de montage verticale, dirigée vers le haut.

Comment raccorder le conducteur de protection ?

Le conducteur de protection est accessible après avoir déposé le couvercle du boîtier de bornes. La connexion à la terre/compensation de potentiel se fait à l'extérieur de l'appareil avec une section de câble maximale de 4 mm².

Quelle est l'entrée de câble utilisée ?

L'entrée de câble est de type M16 x 1,5.

Puis-je utiliser cet interrupteur dans une zone poussiéreuse ?

Oui, l'appareil est certifié pour les zones 21 et 22 (poussières combustibles) grâce à son marquage Ex II 2 G/D.

Comment nettoyer l'interrupteur ?

Nettoyer avec un chiffon humide et doux sans utiliser de solvants agressifs. Vérifier régulièrement l'état des connexions et l'intégrité du boîtier.

Où puis-je trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès de Honeywell. Toute modification de l'appareil doit être autorisée par le fabricant pour maintenir la certification ATEX.

MODE D'EMPLOI EX HONEYWELL

Appareils de coupure ex pour interrupteurs thermostatiques

EX-TRM

TAM

EX-FT

Les instructions de montage et de commande sont valables spécialement pour la version Ex des interrupteurs thermostatiques FEMA. Tenir compte en plus des indications figurant dans les instructions de montage et de commande pour l'appareil de base respectif (pas Ex), qui sont également jointes.

Caractéristiques techniques des appareils de coupure ex

Protection

EEx de IIC T6 IP65 T80°C

Homologation

PTB 02 ATEX 1121

Zone Ex

Convient pour les zones 1 et 2, 21 et 22

Degré de protection

IP 65 pour position de montage verticale

Température ambiante

-15°C à +60°C

Température max. sur l'appareil de coupure 60°C

Entrée du câble

M16 x 1,5

Calibrage: la valeur de l'échelle correspond au point de commutation inférieur, le point de commutation supérieur est plus haut de la différence de commutation.

Élément de coupure: microrupteur, à commutation unipolaire. En cas d'utilisation comme limiteur avec blocage contre le réenclenchement, le verrouillage doit être opéré par la commutation suivante.

Position de montage: verticale, dirigée vers le haut

Plan de raccordement

La barrette de bornes est accessible après enlèvement du couvercle du boîtier et du capuchon de protection des bornes. Remettre absolument le capuchon de protection après avoir raccordé les câbles d'alimentation.

Lorsque la température augmente, la 3-1 est interrompue et la 3-2 est fermée.

Connexion du conducteur de protection

Accessible après enlèvement du couvercle du boîtier de bornes.

Connexion à la terre/compensation de potentiel

À l'extérieur, sur l'appareil de coupure. Section max. du câble 4mm²

Puissance de coupure

Courant alternatif (CA): charge de résistance 3 A 250 V, charge inductive 2 A 250 V (cos = 0.6 ) Courant continu (CC): charge de résistance 0,1 A 250 V, charge inductive 0,01 A 250 V, charge de résistance 2 A 30 V

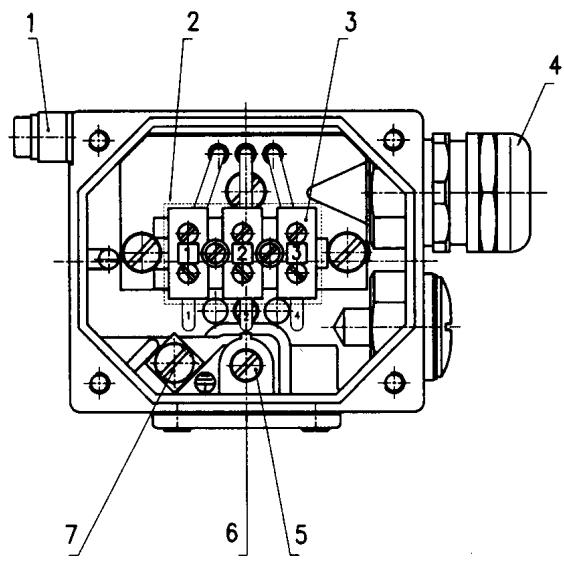

1 compensation de potentiel 2 capuchon de protection des bornes (amovible) 3 bornes de raccordement 4 entrée de câble M16 x 1,5 5 réglage du point de commutation 6 vis d'arrêt pour tige de réglage 7 connexion du conducteur de protection

Réglage du point de commutation

Le point de commutation peut être réglé sur la tige de réglage avec un tournevis, à l'intérieur des plages indiquées dans la fiche technique. Enlever pour cela le couvercle du boîtier de bornes (dévisser les 4 vis à six pans creux M4). Il faut d'abord desserrer la petite vis d'arrêt située sur la face frontale (au-dessus de l'échelle) et la resserrer après avoir réglé le point de commutation. Le point de commutation est abaissé quand on tourne la tige de réglage à droite et il est élevé quand on la tourne à gauche.

L'échelle sert à fournir des valeurs indicatives, un manomètre est nécessaire pour des réglages précis.

Numéro de série

Tous les appareils de coupure et les couvercles des boîtiers de bornes qui vont avec sont marqués avec la désignation du type et un numéro de série. Lors du montage, veiller à ne pas intervenir sur les couvercles des boîtiers de bornes.

Important

Lors du montage et de la mise en service des appareils de coupure Ex, observer les règles reconnues de la technique et les directives relatives à l'installation dans des secteurs exposés aux explosions.

Certificat d'essai du type ce

Appareils et systèmes de protection pour l'utilisation conforme à la destination dans des zones exposées aux explosions - Directive 94/9/CE

Numéro du certificat d'essai du type CE

PTB 02 ATEX 1121

interrupteur manométrique/thermostatique type Ex- * Fema Regelgeräte Honeywell AG Fema Regelgerate Honeywell AG

(6) Adresse: Böblinger Straße 17, 71101 Schönaich, Allemagne

(7) La construction de cet article ainsi que les différentes exécutions permises sont spécifiées dans l'annexe et les documents qui y sont mentionnés et vont avec ce certificat d'essai du type. (La Physikalisch-Technische Bundesanstalt atteste, en tant qu'organe désigné n° 0102 selon l'article 9 de la directive du Conseil des Communautés européennes du 23 mars 1994 (94/9/CE), que les exigences fondamentales en matière de sécurité et de santé sont satisfaites pour la conception et la construction d'appareils et de systèmes de protection destinés à l'utilisation conforme à leur destination dans des zones exposées aux explosions conformément à l'annexe de la directive.

(9)

(9) Les exigences fondamentales en matière de sécurité et de santé sont satisfaites par la conformité avec les normes

Si le signé «X» figure après le numéro du certificat, l'attention est attirée sur des conditions

particulières pour l'emploi de l'appareil qui sont précises dans l'annexe de ce certificat.

(11) Ce certificat d'essai du type CE se réfère à la conception et au contrôle de l'appareil spécifique conformément à la directive 94/9/CE. D'autres exigences de cette directive sont valables pour la fabrication et la mise en circulation de cet appareil. Ces exigences ne sont pas couvertes par ce certificat.

(12) Le marquage de l'appareil doit contenir les indications suivantes:

Ex II 2 g/d eex de IIC T6 IP65 t 80°c

Braunschweig, 12 juin 2003

Organe de certification Protection contre les explosions

Pour ordre

signature, sceau)

Dr.-Ing. U. Klausmeyer Director de service d'a

Les certificats d'essai du type CE sans signature et sans scellé n'ont aucune validité.

Certificat d'essai du type CE ne peut être utilisé qu'en changeant toute modification requérant l'autorisation de la

It ou toute modification requise l'autorisation. Dispersions Techniques : Production

(13) (15) Description de l'appareil L'interrupteur manométrique/thermostatique type Ex.----- est constitué d'un boîtier répondant au degré de protection contre l'inflammation Sécurité accrue «e», dans lequel sont installés un interrupteur intégré - homologué séparément - répondant au degré de protection contre l'inflammation Blindage résistant à la pression «d» ainsi qu'une borne de jonction - homologué séparément. Il peut aussi être utilisée dans des zones où il faut s'attendre à ce que survienne occasionnellement une atmosphère explosible résultant de mélanges d'air et de poussière. 1. Caractéristiques techniques Tension assignée 250 V Courant assigné max. 3 A CA, cos Phi ≥ 0,9 0,1A CC Plage de température ambiant -15 °C à +60 °C (16) Rapport d'essai PTB Ex 03-12306 (17) Condition aucune Indications pour fabrique et fonctionnement Le certificat d'essai du type CE et les futurs compléments sont valables en même temps en tant qu'avenant à la déclaration de conformité PTB n° Ex-90. C.1059. (18) Exigences fondamentales en matière de sécurité et de santé satisfaites par la conformité aux normes précitées

Dr.-Ing. U. Klausmeyer Directeur de service d'administration centrale

Page 2/2

Les certificats d'essai du type CE sans signature et sans sceau n'ont aucune validité.

Le certificat d'essai du type CE ne peut être diffusé qu'inchangé.

tout extrait ou toute modification requiert l'autorisation de la

Caractéristiques techniques et illustrations sans engagement pour la livraison.

Modifications réservées.

7156.873/5

FR2B-0246GE51 R0605
