43191680-205 - Interrupteur de pression HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur de pression (kit de contacts auxiliaires)
Marque	Honeywell
Modèle	43191680-205
Fonction principale	Commutateur auxiliaire pour actionneurs de vannes
Applications compatibles	ML7420A6009, ML7420A6017, ML7420A6025, ML7425A6008, ML7425B6007
Type de contact	Contact inverseur (SPDT)
Nombre de contacts	2
Tension nominale	24 V~ (c.a.) ou 24 V (c.c.)
Courant nominal	2 A
Matériau du boîtier	Plastique thermodurcissable
Dimensions (L × l × H)	Environ 50 × 30 × 20 mm
Poids	Environ 20 g
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP20
Durée de vie mécanique	1 000 000 cycles
Durée de vie électrique	100 000 cycles
Entretien et nettoyage	Dépoussiérer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Respecter les instructions d'installation. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Remplacer l'ensemble en cas de dysfonctionnement.
Normes	Conforme aux directives européennes applicables
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - 43191680-205 HONEYWELL

Quel est le rôle de l'interrupteur de pression 43191680-205 ?

Il s'agit d'un kit de contacts auxiliaires destiné à être monté sur les actionneurs de vannes Honeywell (séries ML7420A et ML7425B) pour fournir des signaux de position ou de fin de course.

Sur quels actionneurs puis-je monter ce kit ?

Ce kit est compatible avec les actionneurs ML7420A6009, ML7420A6017, ML7420A6025, ML7425A6008 et ML7425B6007.

Comment installer les contacts auxiliaires ?

Suivez les instructions de montage fournies avec le kit. Généralement, fixez le support sur l'actionneur, insérez les contacts et raccordez les fils selon le schéma.

Quelle est la tension maximale supportée ?

Les contacts sont conçus pour une tension nominale de 24 V (c.a. ou c.c.) et un courant maximal de 2 A.

Y a-t-il un risque d'endommager l'actionneur si le montage est incorrect ?

Oui, un montage incorrect peut endommager l'actionneur ou les contacts. Il est impératif de respecter les instructions et de couper l'alimentation avant l'installation.

Comment entretenir les contacts auxiliaires ?

Il suffit de dépoussiérer le boîtier avec un chiffon sec. Évitez l'humidité et les solvants. Aucune lubrification n'est nécessaire.

Puis-je utiliser ce kit avec d'autres marques d'actionneurs ?

Non, ce kit est conçu exclusivement pour les actionneurs Honeywell répertoriés. L'utiliser sur d'autres appareils pourrait compromettre la sécurité et le fonctionnement.

Que faire si un contact ne fonctionne plus ?

Vérifiez d'abord le câblage et la propreté des contacts. Si le problème persiste, remplacez l'ensemble du kit ; les contacts ne sont pas réparables individuellement.

Où puis-je trouver le schéma de câblage ?

Le schéma de câblage est inclus dans la notice d'installation fournie avec le kit. Vous pouvez également le télécharger gratuitement sur le site notice-facile.com.

Ce kit est-il garanti ?

Oui, Honeywell offre une garantie standard de 2 ans à compter de la date d'achat, sous réserve d'une installation conforme et d'une utilisation dans les limites spécifiées.

MODE D'EMPLOI 43191680-205 HONEYWELL

D Montageanweisung - Hilfschalter
DK Installationsvejledning - Hjelpe switch saet
ES Instrucciones de montaje - Interruptor auxiliar
F Instructions d'installation - Contacts Auxiliaries
Istruzioni di montaggio - Interruttore auxiliare
N Installationsinstruktioner - Endbryter sett
NL Installatievoorschrift - Extra begrenzungsschakelaars
S Installation instruktioner - Manoverbrytare for ventilstalldon
FI Asennusohje - Apukytkin sarja

43191680-205

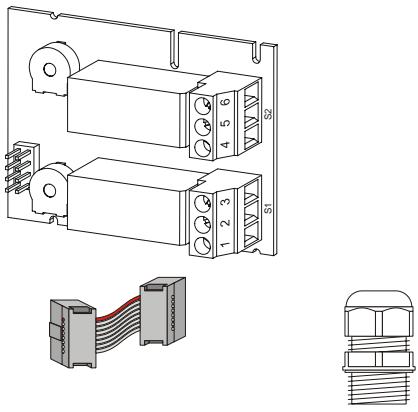

AUXILIARY SWITCHES

INSTALLATION INSTRUCTIONS

0A

0B
0C

ML7420A6009

ML7420A6017

ML7420A6025

ML7425A6008

ML7425B6007

1

2

3

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schönaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany
