Type de produit	Interrupteur de pression
Marque	Honeywell
Modèle	43191680-001
Dimensions (L x l x H)	Environ 100 x 50 x 30 mm
Poids	Environ 150 g
Alimentation	24 V AC/DC ou 230 V AC selon variante
Courant de commutation max.	5 A (charge résistive), 3 A (charge inductive)
Température de fonctionnement	-10 °C à 50 °C
Indice de protection	IP20 (estimation)
Fonctions principales	Interrupteur auxiliaire pour vannes motorisées ; commutation de signaux de pression
Type de raccordement	Bornes à vis
Matériau du boîtier	Plastique technique
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Installation et utilisation conformes aux normes électriques locales. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	L'appareil ne contient pas de pièces réparables par l'utilisateur. En cas de dysfonctionnement, remplacer l'unité complète.
Documents fournis	Notice d'installation (MU1B-0349GE51)
Informations générales	Fabricant : Honeywell Technologies Sarl, Ecublens, Suisse. Représentant autorisé : Honeywell GmbH, Allemagne.

FOIRE AUX QUESTIONS - 43191680-001 HONEYWELL

Quelle est la tension d'alimentation de l'interrupteur de pression 43191680-001 ?

L'interrupteur fonctionne sous 24 V AC/DC ou 230 V AC selon la variante (voir code sur l'étiquette).

Comment raccorder l'interrupteur de pression ?

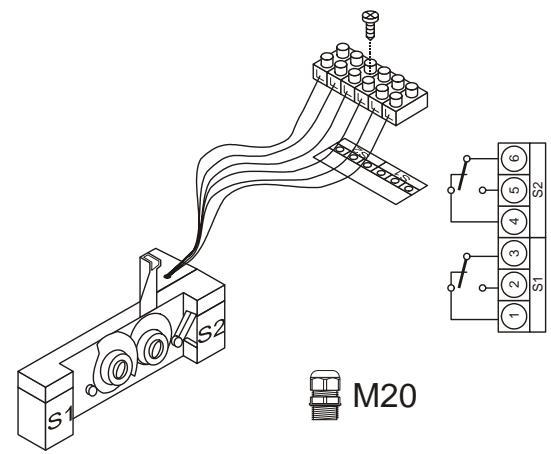

Utilisez les bornes à vis repérées 1, 2, 3, 4. Suivez le schéma de câblage fourni dans la notice d'installation.

Quel est le courant maximal admissible ?

Le courant de commutation maximal est de 5 A en charge résistive et 3 A en charge inductive.

Puis-je utiliser cet interrupteur en extérieur ?

L'indice de protection estimé est IP20, ce qui le destine à un usage en intérieur sec. Pour l'extérieur, protégez-le dans un boîtier étanche.

Que faire si l'interrupteur ne commute pas ?

Vérifiez d'abord l'alimentation électrique et les connexions. Si nécessaire, testez la continuité avec un multimètre. Si le défaut persiste, remplacez l'appareil.

Comment nettoyer l'interrupteur de pression ?

Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas d'alcool ou de solvants.

Est-il possible de réparer l'interrupteur ?

L'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de panne, remplacez l'unité complète.

Quels modèles de vannes sont compatibles ?

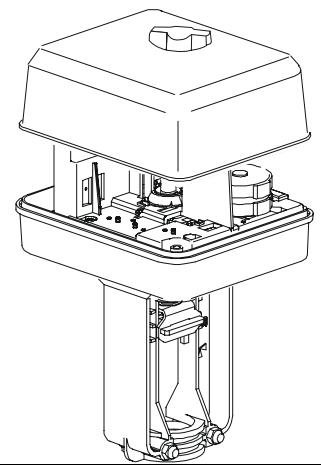

L'interrupteur est conçu pour les vannes motorisées ML6421 et ML7421 (séries A3005, B3004, A3004, B3003, A3013, B3012).

Où trouver la notice d'installation ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com pour le modèle 43191680-001. La référence est MU1B-0349GE51.

Quelle est la plage de température de fonctionnement ?

L'interrupteur fonctionne de -10 °C à 50 °C. Évitez les températures extrêmes.

MODE D'EMPLOI 43191680-001 HONEYWELL

D Montageanweisung
F Instructions d'installation
Istruzioni di montaggio
NL Installatievoorschrift
DK Installasionsinstruktus
N Installationsinstruktioner
FIN Asennusohje
S Installation instruktioner
E Instrucciones de montaje

43191680- 001/002

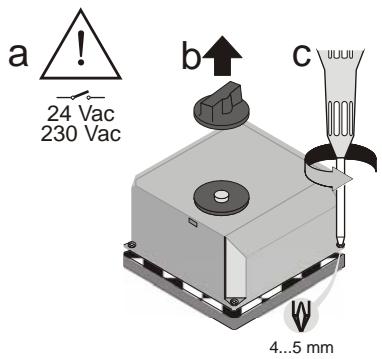

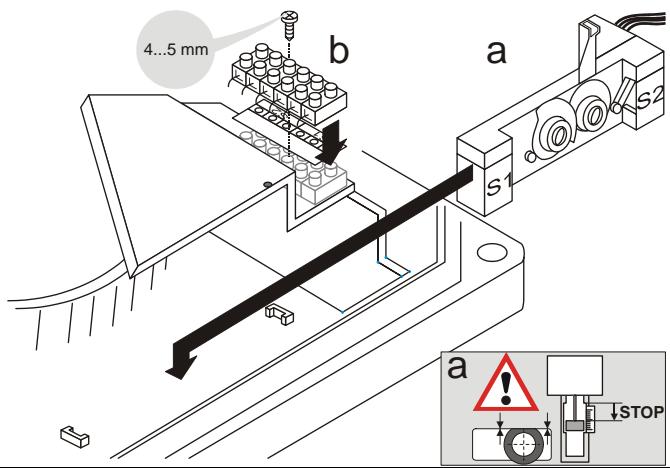

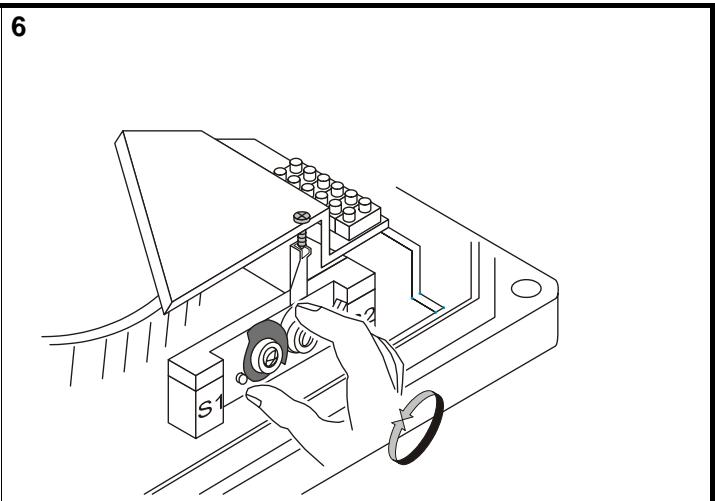

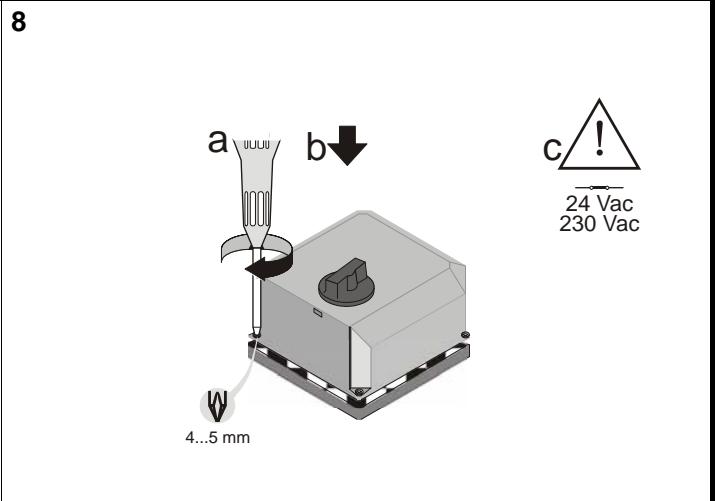

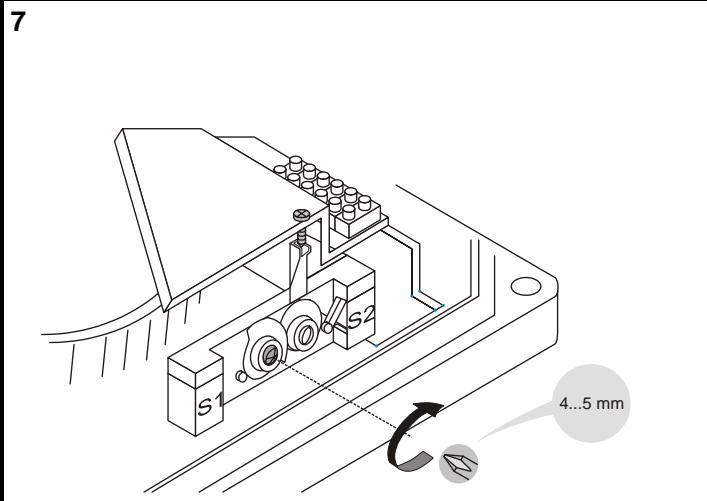

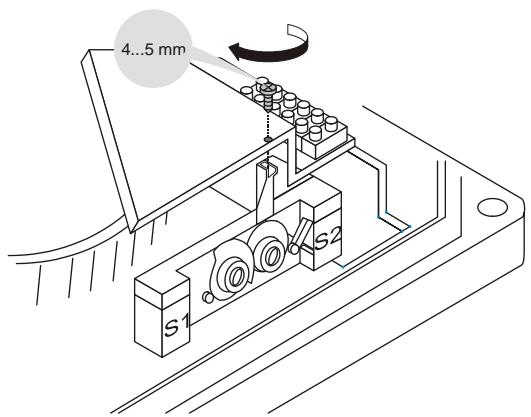

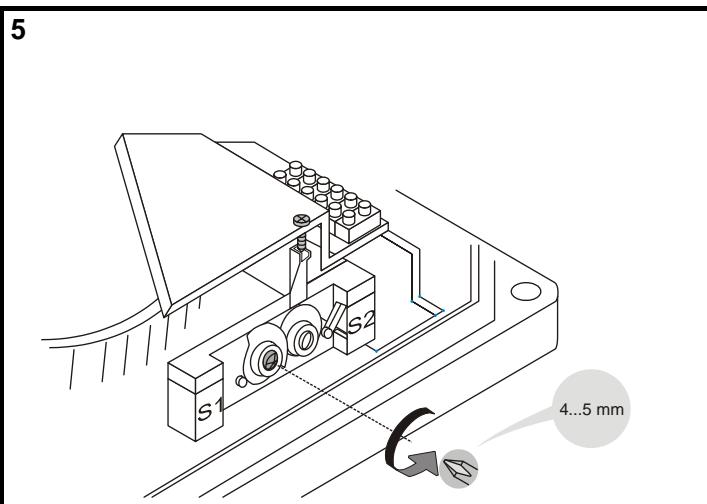

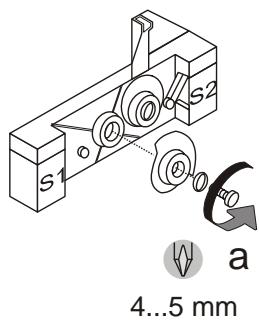

Auxiliary Switches

INSTALLATION INSTRUCTIONS

00A
00B

max.:

5 A (res. load)
3 A (ind. load)

24 V:

ML6421A3005
ML6421B3004
ML7421A3004
ML7421B3003

230 V:

ML6421A3013

ML6421B3012

1
2

3
4

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sarl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schönaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0349GE51 R0406A

DIN EN ISO

9001/14001
