Type de produit	Interrupteur de pression auxiliaire
Marque	Honeywell
Modèle	43191680-005
Utilisation prévue	Commutation auxiliaire pour actionneurs de vannes ML6420/ML7420 series
Dimensions	Environ 60 mm x 30 mm x 20 mm (estimation)
Poids	Environ 50 g
Alimentation	Non applicable (interrupteur mécanique)
Contact électrique	Contact inverseur SPDT, 250 VAC, 5 A (estimation)
Température de fonctionnement	-40 °C à +85 °C
Indice de protection	IP40 (estimation)
Matériau du boîtier	Plastique thermoplastique
Montage	Montage sur actionneur ou panneau
Raccordement	Bornier à vis pour câbles jusqu'à 1,5 mm²
Entretien	Nettoyer avec un chiffon sec, pas de lubrification nécessaire
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées	Contacter Honeywell pour pièces de rechange
Réparabilité	Non réparable par l'utilisateur, remplacer l'ensemble

FOIRE AUX QUESTIONS - 43191680-005 HONEYWELL

Comment installer l'interrupteur auxiliaire 43191680-005 ?

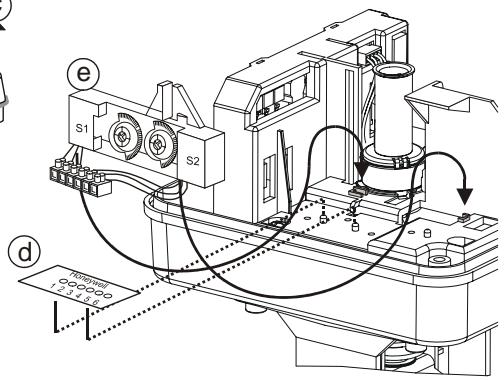

L'installation se fait en fixant l'interrupteur sur l'actionneur compatible (séries ML6420, ML6425, ML7420, ML7425). Suivez les instructions de montage fournies : fixez l'interrupteur à l'aide des vis, puis raccordez les fils aux bornes selon le schéma de câblage.

Quels sont les actionneurs compatibles avec ce modèle ?

Ce modèle est compatible avec les actionneurs Honeywell des séries ML6420A, ML6425A/B, ML7420A/G, ML7425A/B. Vérifiez la référence complète dans la notice.

Quelle est la fonction de l'interrupteur auxiliaire ?

Il permet de détecter la position de l'actionneur (ouverte/fermée) et de fournir un signal électrique pour la commande ou la signalisation. Il peut être utilisé pour des fins de sécurité ou de régulation.

Quelle est la tension maximale supportée par les contacts ?

Les contacts supportent une tension maximale de 250 VAC et un courant de 5 A en charge résistive. Pour des charges inductives, il est recommandé de prévoir un circuit de protection.

Comment nettoyer l'interrupteur ?

Débranchez l'alimentation et nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Les contacts internes ne nécessitent pas d'entretien.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, l'interrupteur doit être remplacé. Il n'est pas réparable par l'utilisateur. Contactez le service technique Honeywell.

Peut-on utiliser cet interrupteur en extérieur ?

L'indice de protection est estimé à IP40, ce qui le protège contre les corps solides mais non contre l'eau. Pour une utilisation en extérieur, installez-le dans un boîtier étanche.

Où trouver la notice complète ?

La notice est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF. Recherchez la référence 43191680-005 Honeywell.

Comment raccorder les fils électriques ?

Les bornes sont marquées COM, NO, NC. Connectez le commun (COM) à l'alimentation, le normalement ouvert (NO) à la charge, et le normalement fermé (NC) si nécessaire. Serrez les vis avec un tournevis adapté.

L'interrupteur est-il livré avec des accessoires ?

L'interrupteur est généralement livré seul, sans vis ni câble. Les accessoires de montage sont fournis avec l'actionneur. Consultez la notice de l'actionneur pour les vis.

MODE D'EMPLOI 43191680-005 HONEYWELL

D Montageanweisung
F Instructions d'installation
Istruzioni di montaggio
NL Installatievoorschrift
DK Installasjonsinstruktus
N Installationsinstruktioner
FIN Asennusohje
S Installation instruktioner
E Instrucciones de montaje

43191680- 005

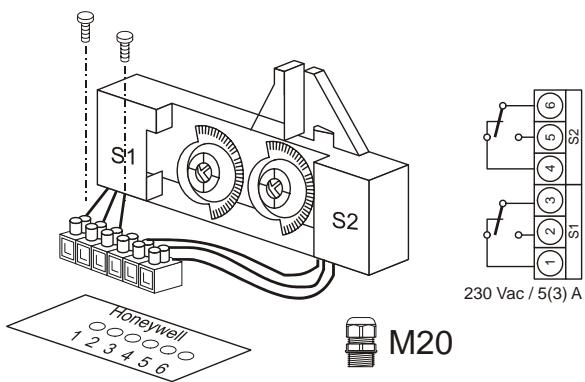

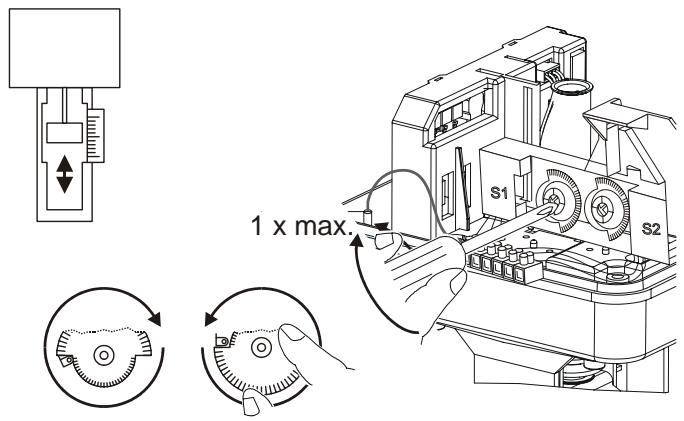

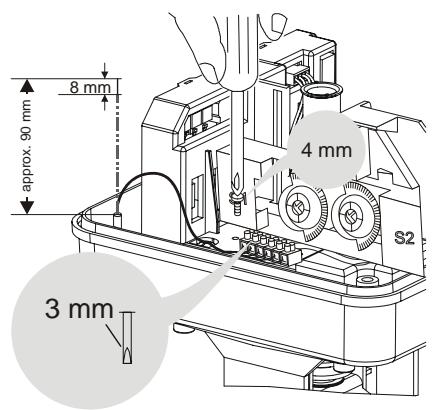

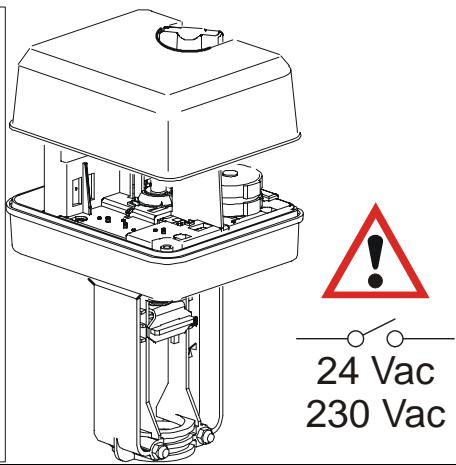

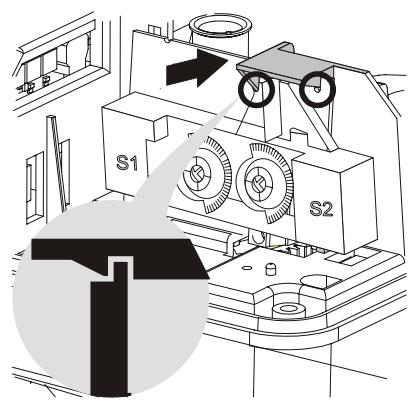

Auxiliary Switches

INSTALLATION INSTRUCTIONS

00A
00B

ML6420A3007
ML6420A3015
ML6420A3023
ML6420A3031
ML6420A3072
ML6425A3006
ML6425A3014
ML6425B3005
ML6425B3021
ML7420A3006
ML7420A3014
ML7420A3071
ML7420G1004
ML7420G1012
ML7420G1020
ML7425A3005
ML7425B3004

1

2

3
4

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schonaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0348GE51 R0206A
